前言

这款服务器是OEM中科可控R5250H0服务器,和CS5280H3竖插卡版（PCS5280H3-A4-R0-0K），CS5260H3,是同一款服务器。不知为什么中科可控官网查不到R5250H0这款服务器的信息，只有一些测评信息。机器搭配一张FM-2230-18i阵列卡，也是首次遇到这张卡挺有意思，结合之前研究的Raid1E级别，后面会介绍。

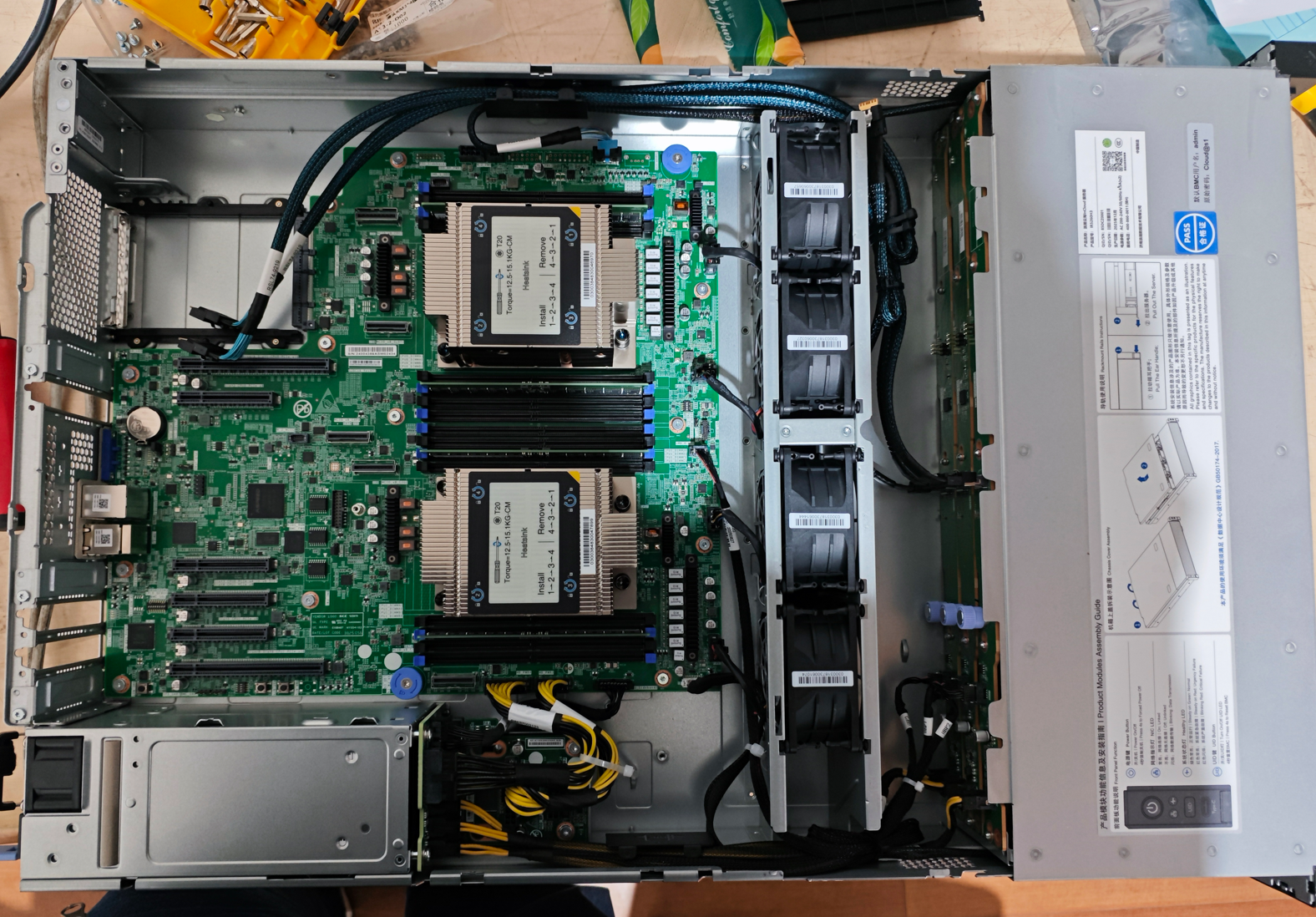

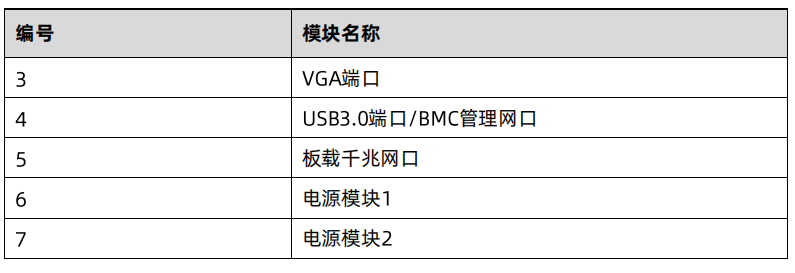

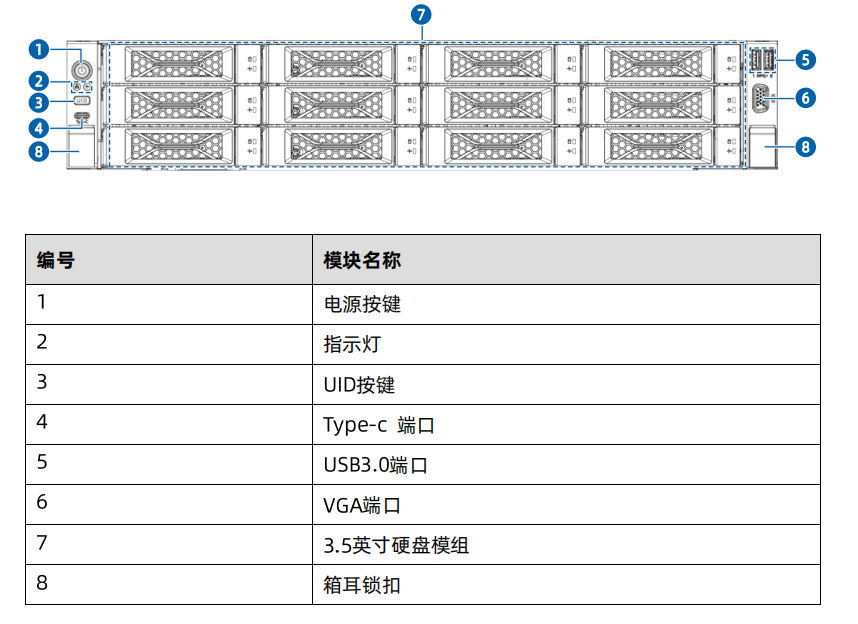

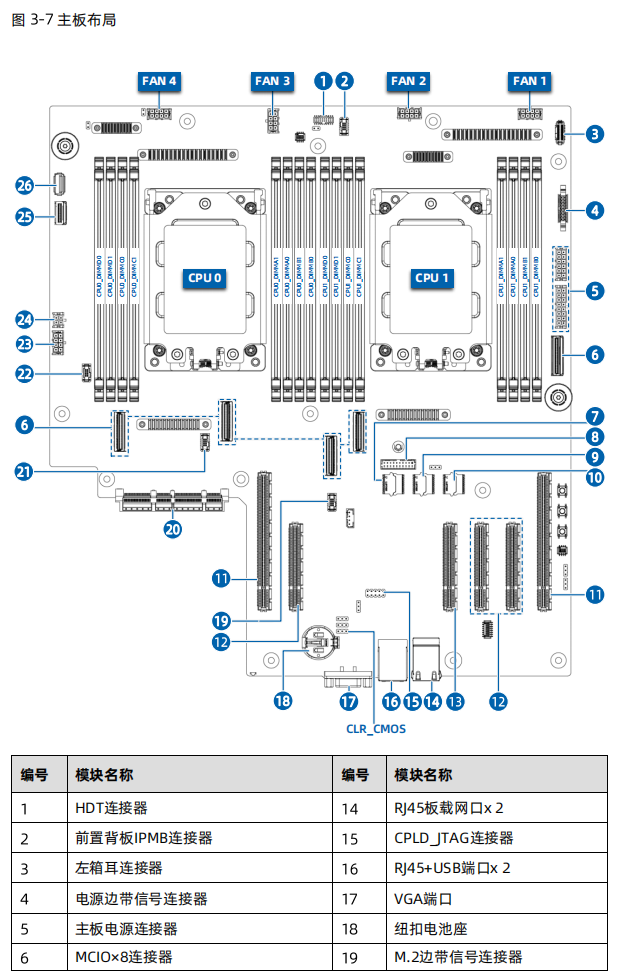

主板及布局

整机配置感觉很“丐”，毕竟便宜有便宜的原因。

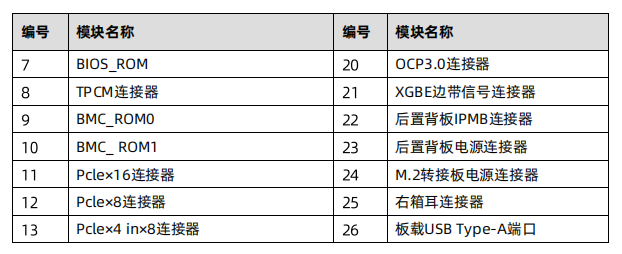

主板支持6个Pcie5.0插槽和1个OCP，其中2个Pcie x16，4个Pcie x8，由于竖插卡的原因外插卡只能支持半高的卡，并且没有拓展的余地。

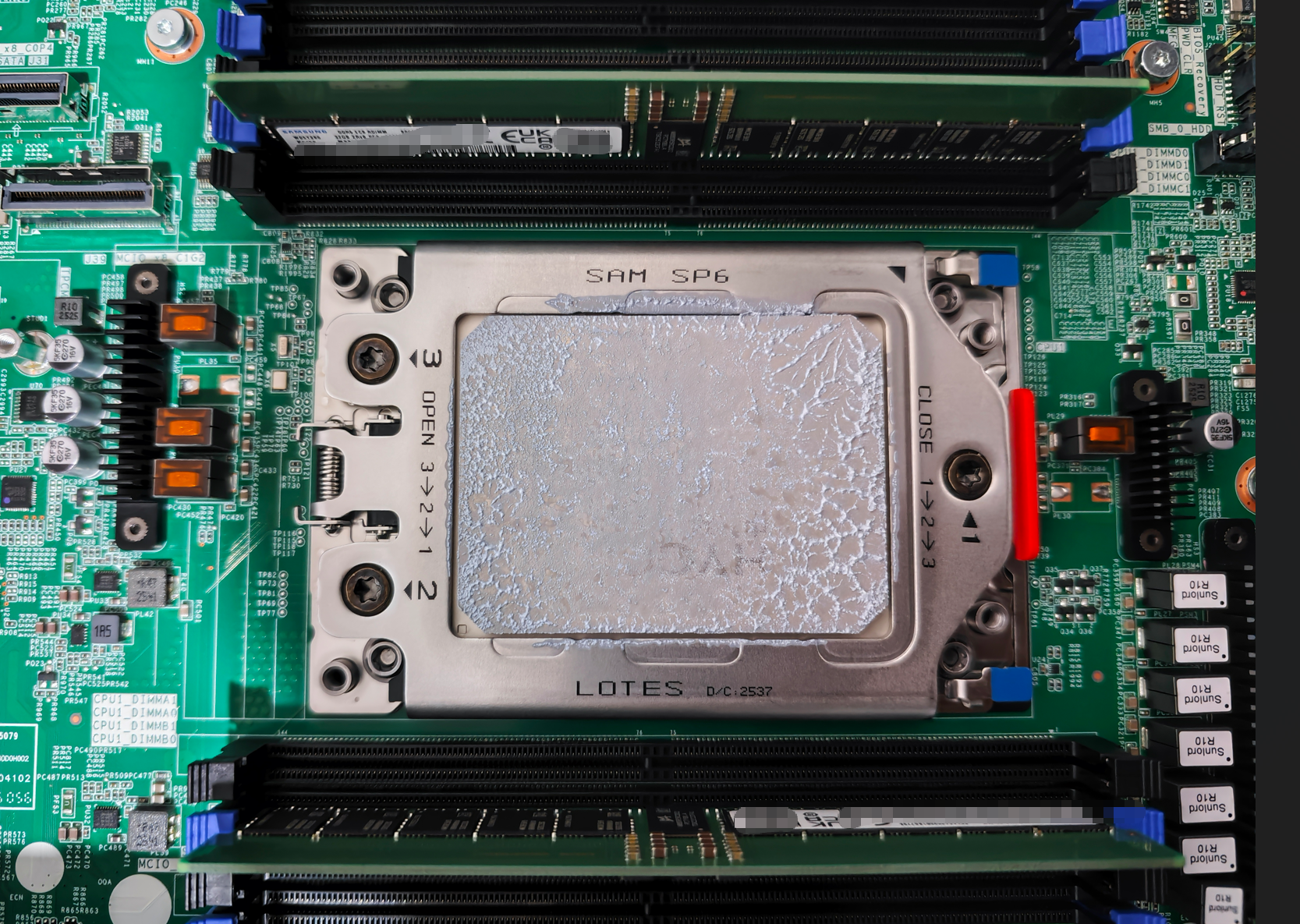

CPU

该款机器最高支持2颗海光四号 C86 5000系列处理器，整机最高支持64物理核心128线程。

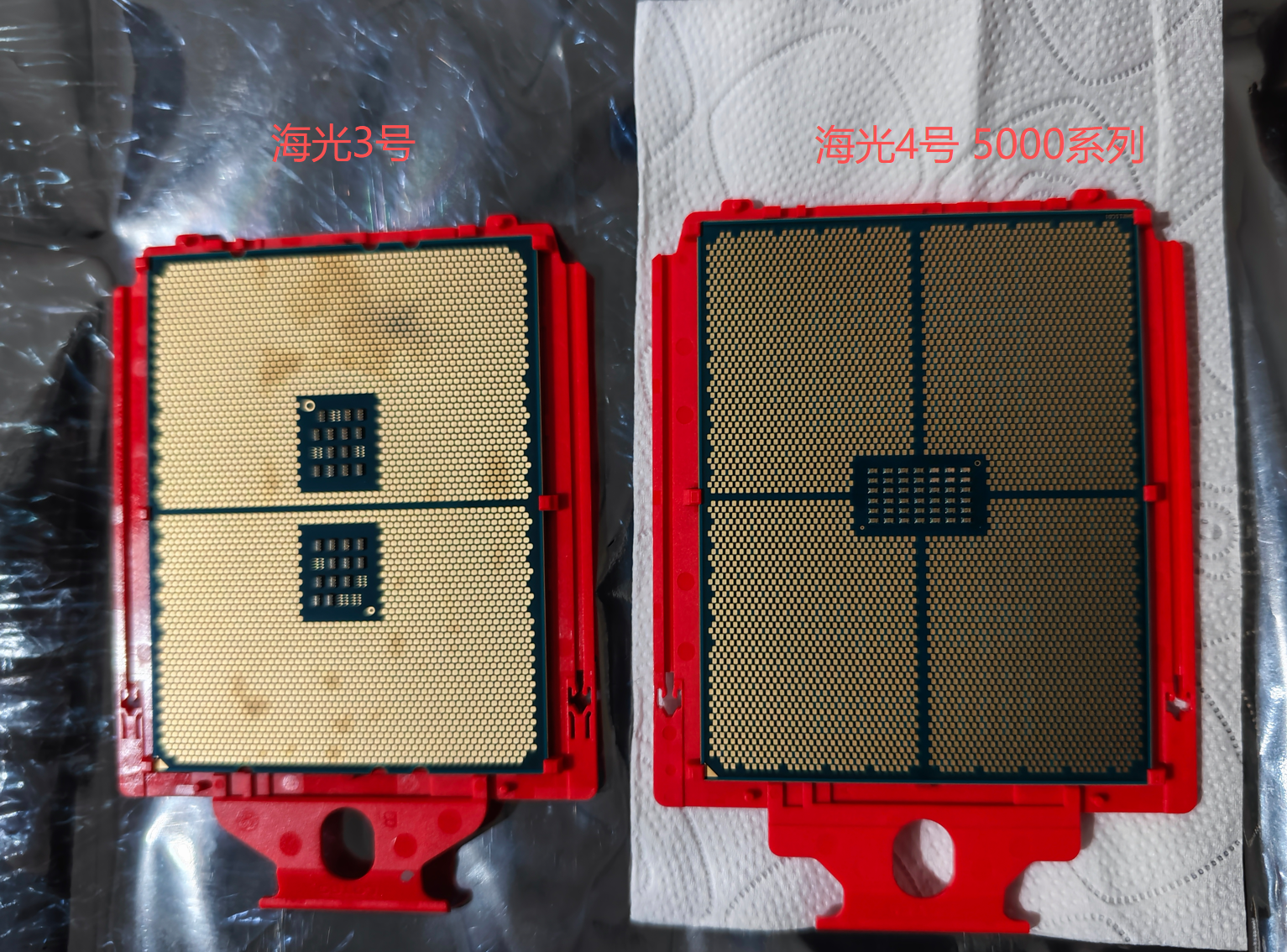

CPU尺寸相对海光三号也有所增长，感觉是工艺不够数量来凑，超级缝合怪。

内存

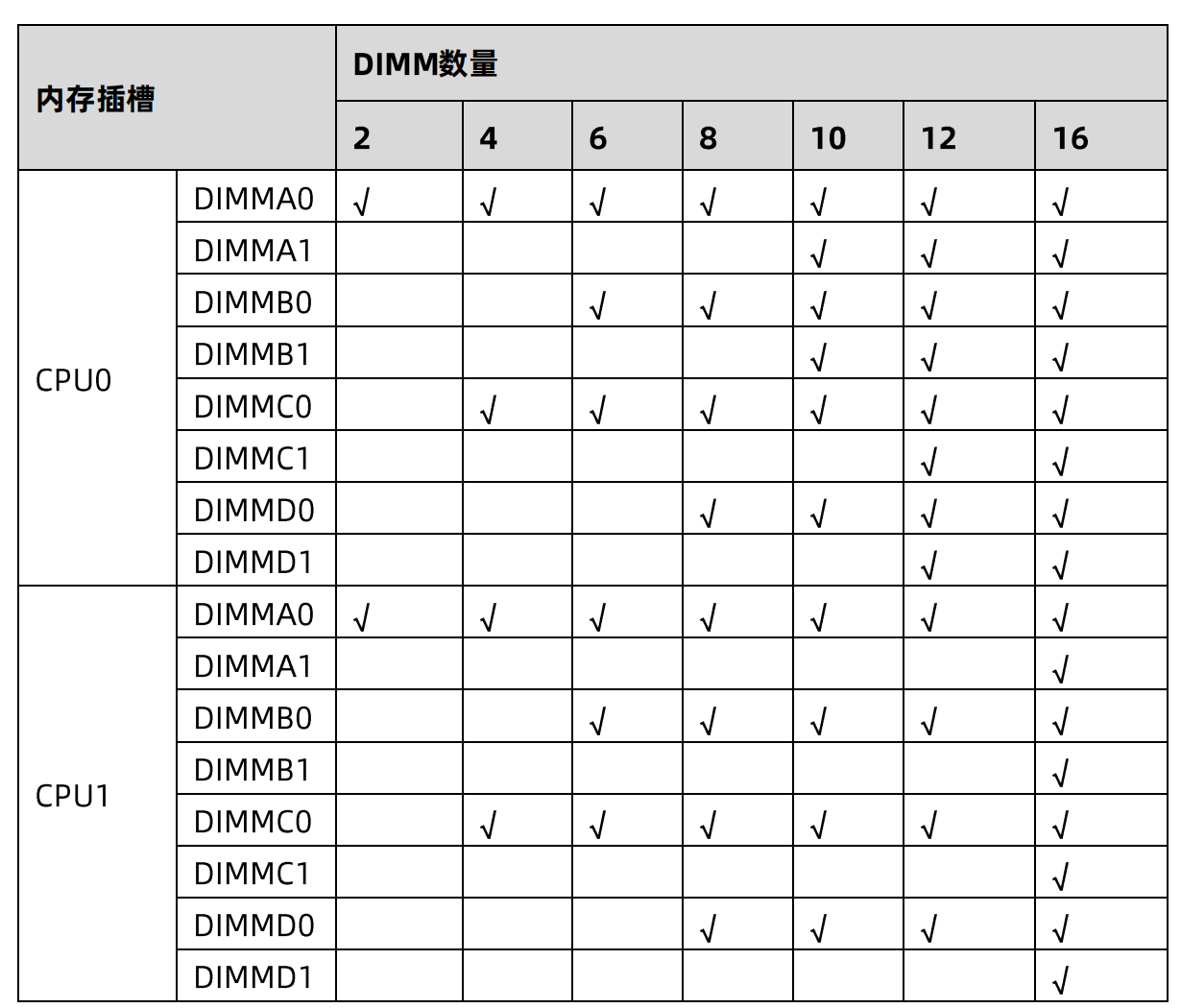

支持16根DDR5内存插槽，支持DDR5 5200MHz内存，支持RDIMM/LRDIMM，支持ECC，内存安装顺序如下

硬盘

官方参数
1、前置最大支持12个3.5寸/2.5寸 SAS/SATA硬盘

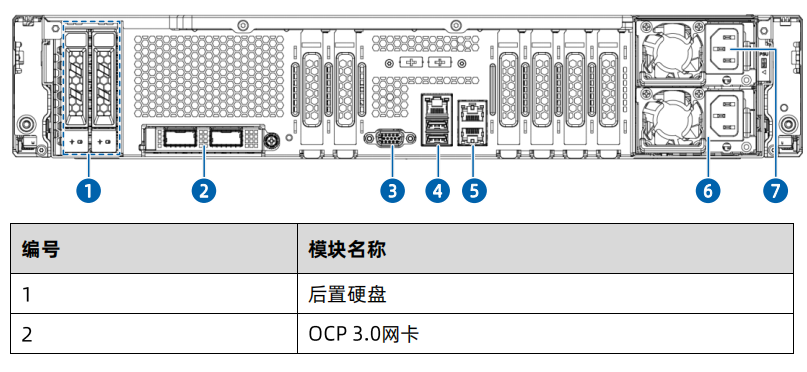

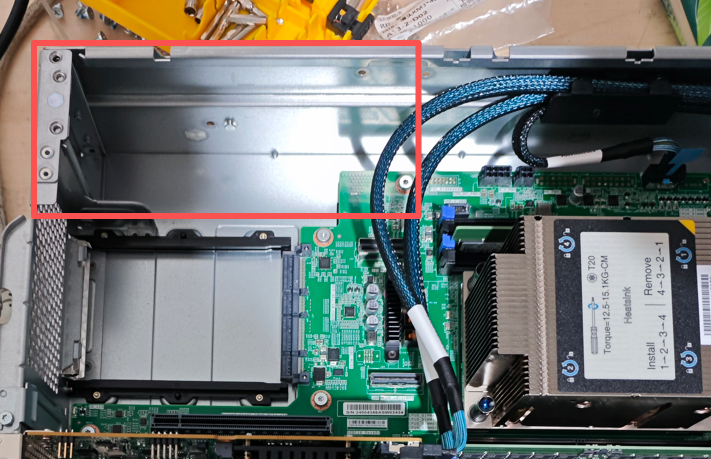

2、后置最大支持2个2.5寸硬盘图片中可以看到后置硬盘模组没装的。



3.最大支持8个U.2 SSD，支持2个M.2 SSD。

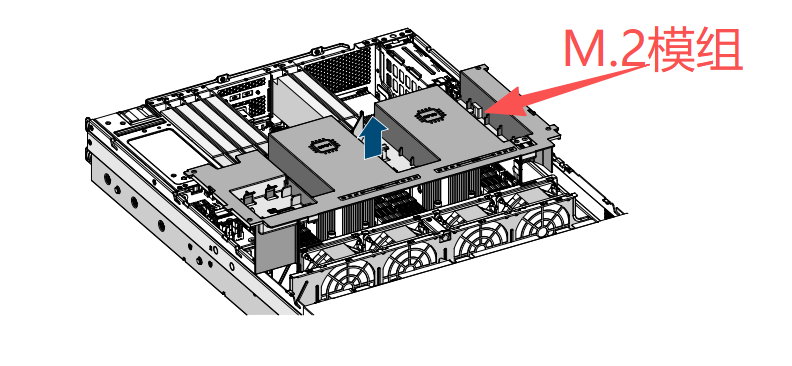

8个U.2不用想，肯定是前置硬盘位。M.2装在哪里估计猜不到了，在导风罩上，也是个选配的组件

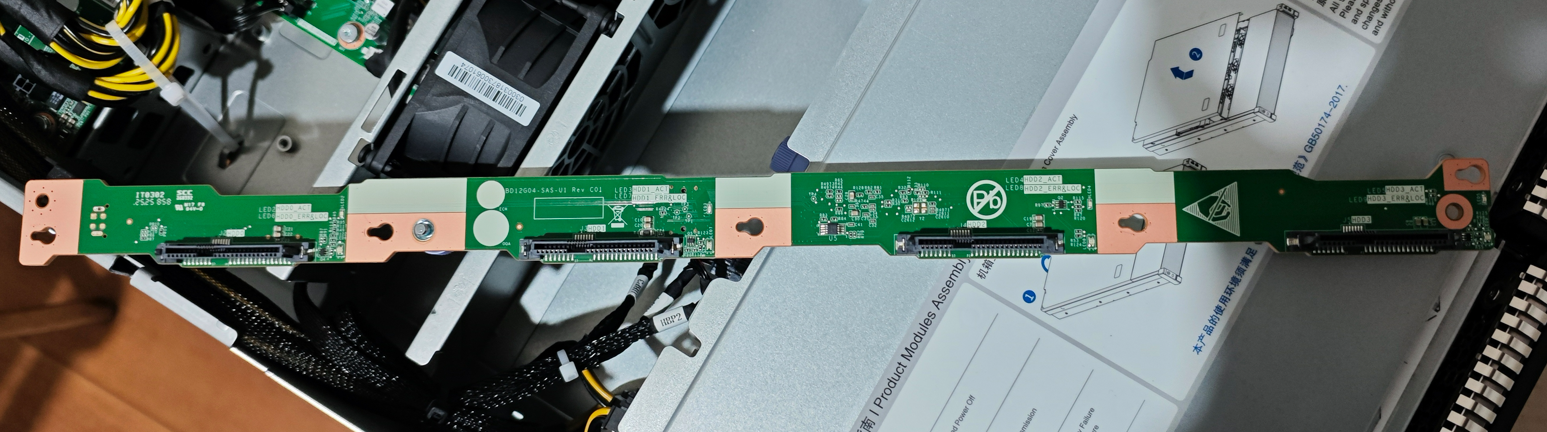

标配的背板3.5*4只能支持SAS和SATA不支持NVME

Raid卡

这次配置的Raid卡是我首次遇到，堪称妖卡，专为超融合情况而生。

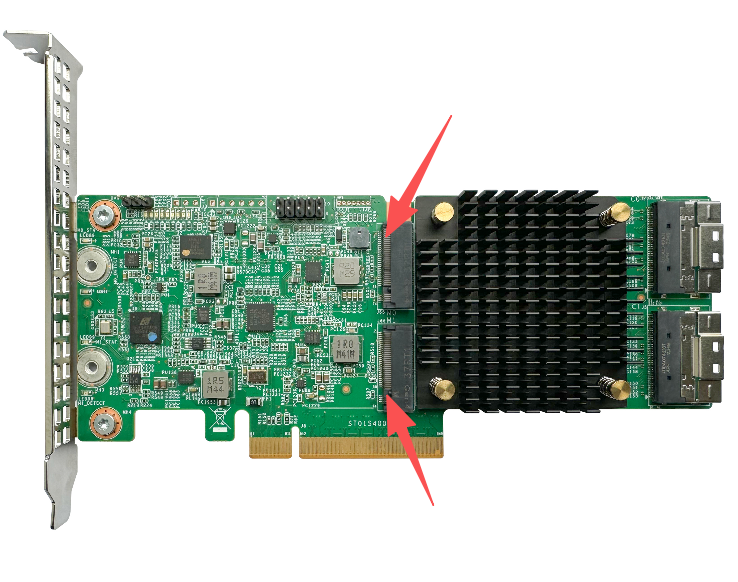

本次下单回来的机器，配的型号为飞迈瑞克FM-2230-18i，这里注意是18i，通常8i、16i多了2i就在M.2接口。但是目前找不到windows的驱动

这张卡的参数也很优秀

型号	FM-2230-18i
主机接口	PCle 4.0 x8
数据接口	12Gb/s SAS,6Gb/s SATA,16GT/s PCle
控制器	IOC 2250
连接器	2个x8 SFF-8654 SlimSAS,2个M-Key M.2(2280)
最大硬盘数	SAS/SATA 1024+2,NVMe 32+2
RAID级别	RAID 0/1/10/1E
RAID规格	RAID0:1-16盘
	RAID1:2盘
	RAID10:4-16盘
	RAID1E:3-16盘

通常M.2的固态会作为系统盘，但是M.2通常是板载的，要么不支持raid，要么不稳定。这张卡完美解决了这个问题。

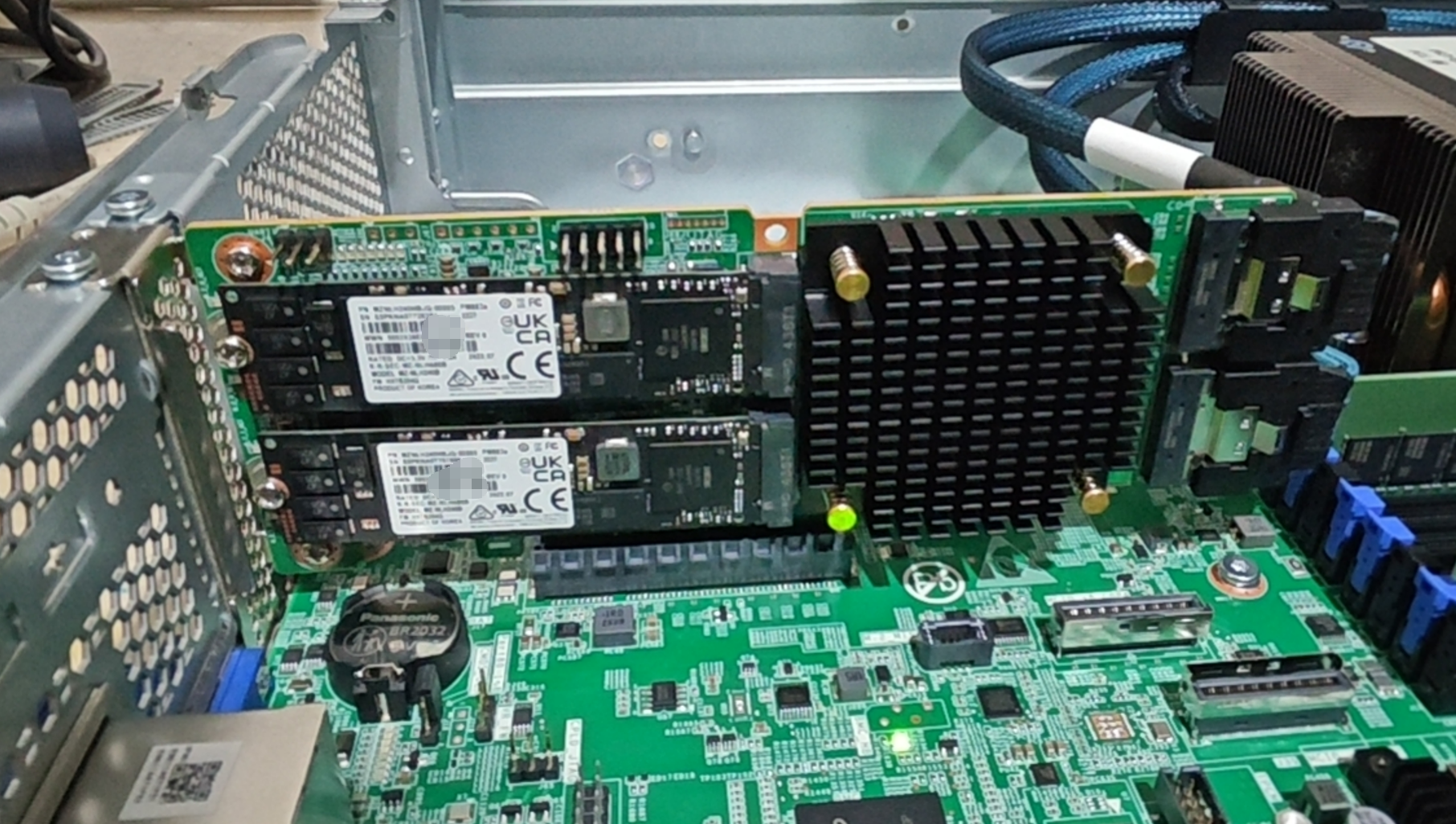

2个M-Key M.2(2280)，这里可能要问了，这个M.2接口使用的是SATA还是nvme？这张卡都支持。

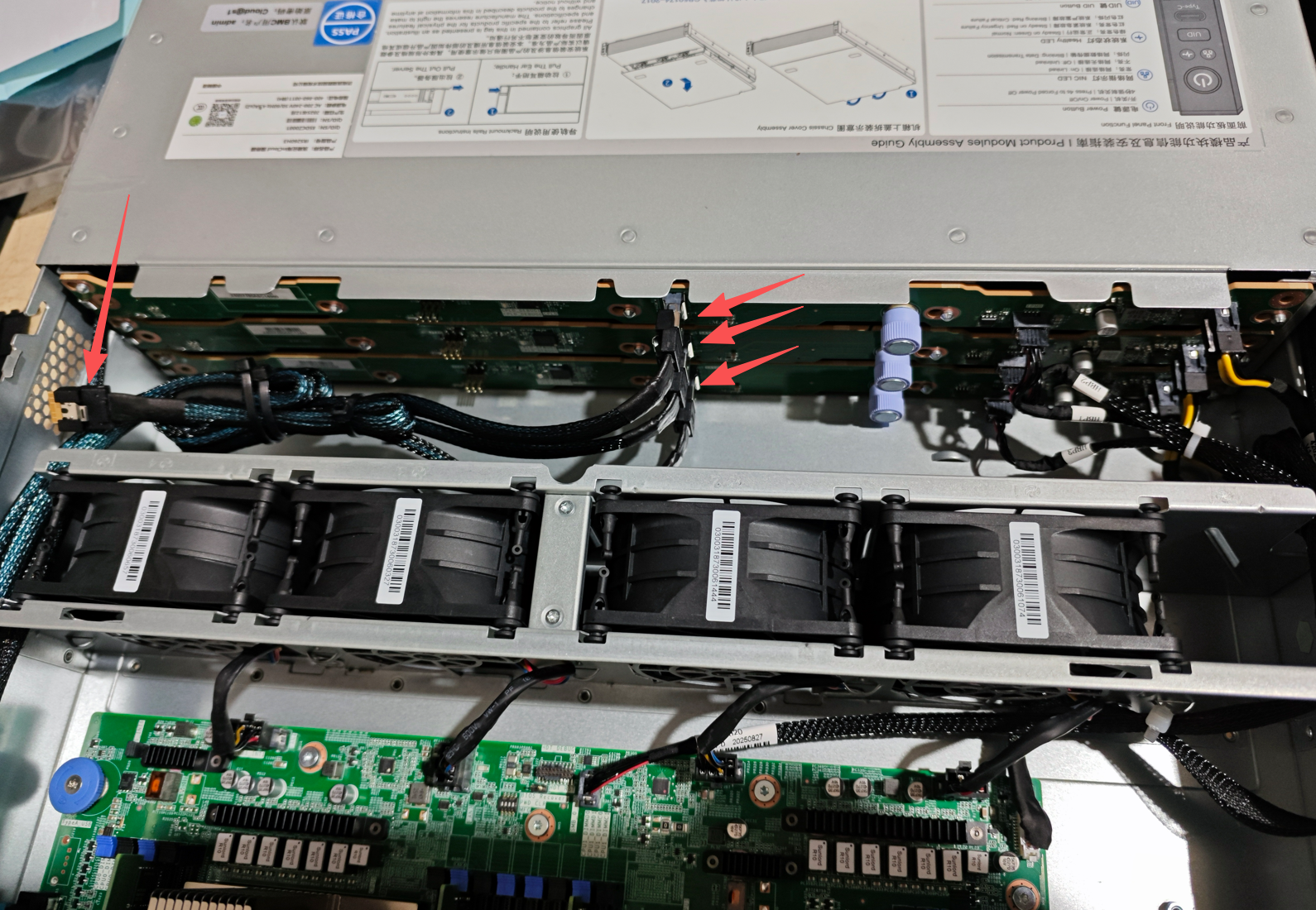

机器配的3个3.5*4,前置16i绰绰有余，在没配后置硬盘模组的情况下甚至还多余一个接口。

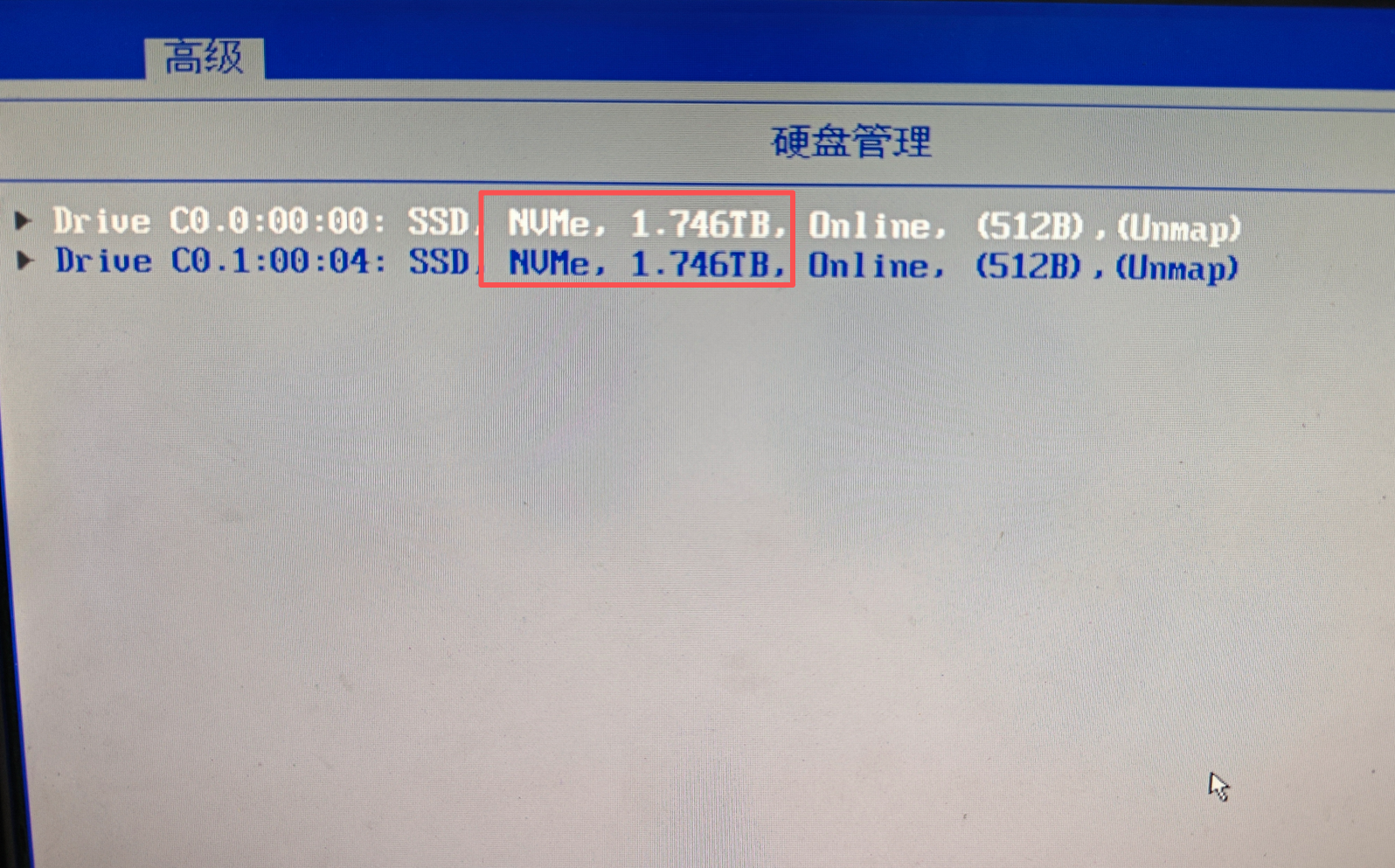

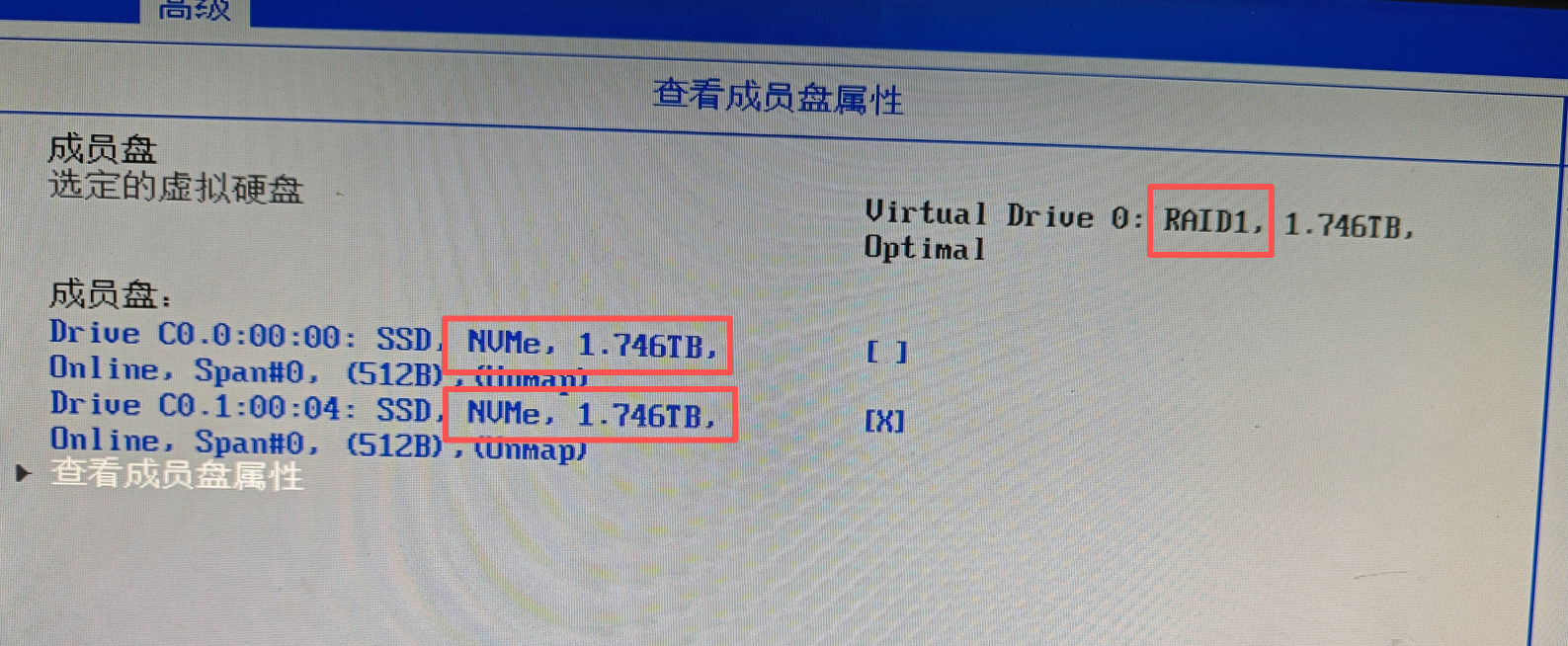

测试NVME U.2硬盘成功识别，并且可以配置Raid

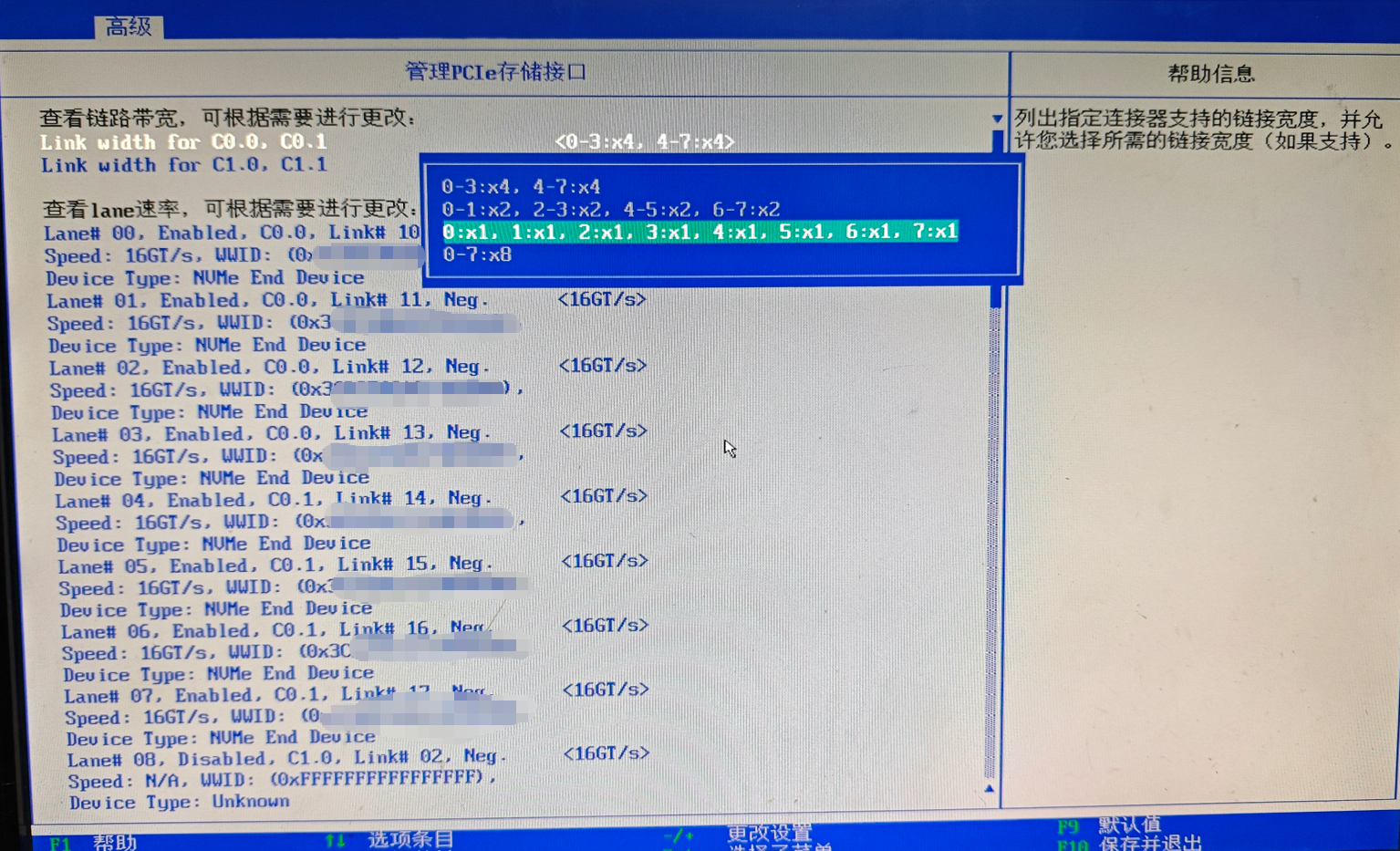

其中支持最高1024个磁盘是使用expander卡拓展，也支持多级expander级联。32+2个nvme磁盘，其中+2就是2个m.2插槽，32我不知道如何实现，在通道带宽可以找到可以把通道最多拆为x1,最多也就16个。nvme硬盘通常是x4通道，相应背板和线缆相对容易找到，其他通道数的nvme背板和线缆估计比较特殊估计不容易找到，同时支持更多数量的是消耗带宽为代价的。

Raid1E级别

Raid 0、1、10这些级别都很常见，原理也不多赘述。但这些Raid级别支持的磁盘数量都是双数，单数只能挑一块盘只能作为热备盘。我个人觉得1E就是补充磁盘不能是单数的问题。

Raid1E可用容量

可用容量为总容量的1/2，例如8T实际空间为8Tx0.92倍=7.36T。5块8T做Raid1E容量约为7.63*5/2=18.4T。如果使用Raid10+1个热备 空间只有15.26T，空间利用率会有所提升。

Raid1E存储原理

Raid1E存储原理(个人理解)，例如有ABCDEFGH这6个数据，配置5块磁盘，存储时按顺序镜像存储。

磁盘1	磁盘2	磁盘3	磁盘4	磁盘5
A	A	B	B	C
C	D	D	E	E
F	F	G	G	H
H	……	……	……	……

Raid1E可允许坏盘数

经过测试允许损坏最大数量≤总盘数/2，并且磁盘编号不能连续。

案例1
以上面5个磁盘为例，5/2最大可以允许坏2块盘，可以是（磁盘1+磁盘3）、（磁盘1+磁盘4）、（磁盘2+磁盘4）、（磁盘2+磁盘5）、（磁盘3+磁盘5），这几个组合数据都不会丢失。
如下图：磁盘1和磁盘3损坏，数据ABCDEFGH都能正常读取

磁盘1(损坏)	磁盘2	磁盘3 (损坏)	磁盘4	磁盘5
-A-	A	-B-	B	C
-C-	D	-D-	E	E
-F-	F	-G-	G	H
-H-	……	……	……	……

案例2
以上面5个磁盘为例，如果编号连续的磁盘损坏，就会影响数据虚拟磁盘将离线，（磁盘1+磁盘2）、（磁盘2+磁盘3）、（磁盘3+磁盘4）、（磁盘4+磁盘5）、（磁盘5+磁盘1），最后一块磁盘和第一块磁盘是连续的哦。
如下图：磁盘5和磁盘1损坏，数据ABCDEFGH,其中CH数据已经没了。

磁盘1 (损坏)	磁盘2	磁盘3	磁盘4	磁盘5(损坏)
-A-	A	B	B	-C-
-C-	D	D	E	-E-
-F-	F	G	G	-H-
-H-	……	……	……	……

案例3
以6个磁盘为例，6/2最高则可以是三块盘，（磁盘1+磁盘3+磁盘5）、（磁盘2+磁盘4+磁盘6）
如下图：磁盘1+磁盘3+磁盘5损坏，数据ABCDEFGHI,正常可读。

磁盘1 (损坏)	磁盘2	磁盘3(损坏)	磁盘4	磁盘5(损坏)	磁盘6
-A-	A	-B-	B	-C-	C
-D-	D	-E-	E	-F-	F
-G-	G	-H-	H	-I-	I

总结：
向下取整最大可以损坏一半的磁盘，并且磁盘编号不能是连续的。
