我们前面的一个章节Kubernetes(k8s)-Request&Limit介绍,介绍过Request参数是决定Pod调度的一个很重要的指标，实际上在Kubernetes里面有非常多的调度算法来决定某一个Pod应该落到哪个节点上面，下面我们就来介绍下这些算法。

node标签

# 查看节点标签
kubectl get node --show-labels=true

# 添加标签 key=value
kubectl label nodes node1 node=node1

# 去除标签 key-
kubectl label nodes node1 node-

node标签选择器

如果同时指定了 nodeSelector 和 nodeAffinity，两者必须都要满足， 才能将 Pod 调度到候选节点上。
如果指定了多个与 nodeAffinity 类型关联的 nodeSelectorTerms，满足一个 nodeSelectorTerms ，pod将可以调度到节点上。
指定了多个与 nodeSelectorTerms 关联的 matchExpressions，满足所有 matchExpressions ，Pod 才会可以调度到节点上。
由于IgnoredDuringExecution,改变labels不会影响已运行的pod.

nodeSelector

参考: 将 Pod 分配给节点

apiVersion: v1
kind: Pod
metadata:
  name: nginx
  labels:
    env: test
spec:
  containers:
  - name: nginx
    image: nginx
    imagePullPolicy: IfNotPresent
  # 选择node标签为disktype=ssd的node
  nodeSelector:
    disktype: ssd

Node亲和性调度affinity

理解 Kubernetes 的亲和性调度

官方doc-节点亲和性

K8S高级调度方式

requiredDuringSchedulingIgnoredDuringExecution: 硬策略/硬需求–必须满足
preferredDuringSchedulingIgnoredDuringExecution: 软策略/软需求–尽量满足

支持的操作符有:
In , 包含
NotIn , 不包含,一般用来做反亲和(Anti-Affinity)
Exists , 存在
DoesNotExist ,不存在
Gt , (greater than), label 的值大于某个值,int类型
Lt , (less than),label 的值小于某个值,int类型

name in（ redis-master， redis-salve）# 匹配所有带有标签name=master或者name=salve的资源

name not in （ php）#匹配所有不具有标签name=php的资源对象

亲和度示例yaml

pod 亲和性 的示例

apiVersion: v1
kind: Pod
metadata:
  name: myapp
  labels:
    name: myapp
spec:
# 亲和性
  affinity:
    # 节点亲和度
    nodeAffinity:
      # 硬策略/硬需求
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
          - matchExpressions:
              # 匹配所有带有标签disktype=ssd或者disktype=shd的资源
              - key: disktype
                operator: In
                values:
                  - ssd
                  - shd
      # 软策略/软需求(尽量匹配标签的资源,不满足时会找其他的资源)
      preferredDuringSchedulingIgnoredDuringExecution:
        - weight: 1  # 权重值/(加分项,1-100,100是最高分),能提高匹配概率,不用太关注
          preference:  # 固定语法,意为偏爱
            matchExpressions:
              # 尽可能匹配标签为disktye=ssd2的资源
              - key: disktype
                operator: In
                values:
                  - ssd2
  containers:
  - name: myapp
    image: <Image>
    resources:
      limits:
        memory: "128Mi"
        cpu: "500m"
    ports:
      - containerPort: <Port>

nodeName

参考: pod 调度到一个指定节点

nodeName不会通过调度器,即使node有污点也能直接运行pod.一般用于测试.

apiVersion: v1
kind: Pod
metadata:
  name: nginx
spec:
  nodeName: node1 # 让pod运行在指定node上,nodeName不会通过调度器
  containers:
  - name: nginx
    image: nginx
    imagePullPolicy: IfNotPresent

node调度故障诊断排查

# 显示给定节点的度量值
kubectl top node my-node

# 显示主控节点和服务的地址
kubectl cluster-info

# 将当前集群状态转储到标准输出
kubectl cluster-info dump

# 将当前集群状态输出到 /path/to/cluster-state
kubectl cluster-info dump --output-directory=/path/to/cluster-state

常见调度失败原因

• CPU不足
• 没有匹配到节点标签
• 所有的节点有污点,但你没有配置污点容忍

pod一直是pending

参考: https://cloud.tencent.com/document/product/457/42948

当Pod处在Pending的时候，可能是由于如下哪个问题造成的。
资源不足，造成无法调度;
Pod尚未进入调度阶段;
Pod正在拉取镜像;
看kubelet日志.

# 查看pod详情
kubectl describe po pod名
## 显示pod已经调度到node2,但一直是pending

查看node资源是否足够

# 查看node资源是否足够
kubectl describe node <node-name>

# 或kubectl top node

在返回信息中，请注意关注以下内容：
Allocatable：表示此节点能够申请的资源总和。
Allocated resources：表示此节点已分配的资源（Allocatable 减去节点上所有 Pod 总的 Request）。

Pod的调度

Pod 的调度是 Kubernetes 中将 Pod 放置在合适节点上运行的过程。调度器是 Kubernetes 控制平面的一部分，它负责根据调度算法和当前集群的状态选择最佳节点。以下是 Pod 调度的主要步骤和考虑因素：

1. 调度需求：首先，定义你的 Pod 需要什么样的资源和条件。这可以通过资源请求、限制和 Pod 亲和性规则来指定。
2. 资源请求和限制：在 Pod 的定义中，可以为每个容器指定 resources.requests（最小资源需求）和 resources.limits（资源使用上限）。调度器会确保 Pod 分配到的节点有足够的资源来满足其请求。在真正的生产集群应该为每个Pod配置对应的资源需求和资源限制，并让服务器留有足够的冗余，当某节点故障的时候，确保还有足够的剩余资源满足故障Pod的创建。
3. 标签和选择器：通过标签（Labels）和选择器（Selectors）可以控制 Pod 应该调度到哪些节点上。节点亲和性（node affinity）和反亲和性（node anti-affinity）规则允许 Pods 被吸引或排斥于具有特定标签的节点。
4. 污点和容忍度：节点上的污点（Taints）阻止某些 Pod 调度到这些节点上，除非这些 Pod 有匹配的容忍度（Tolerations）。
5. Pod 亲和性和反亲和性：Pod 可以通过 Pod 亲和性规则被调度到运行特定 Pod 的节点上，或者通过 Pod 反亲和性规则避免被调度到运行特定 Pod 的节点上。
6. 节点选择器：通过节点选择器（nodeSelector），可以将 Pod 分配给具有特定标签的节点。
7. PVC关联性: 某些Pod是带有PVC资源的，而部分PVC资源是绑定在某一个节点的，那么这个Pod则只能落到某一个固定节点上面。

调度器在决定将 Pod 放置在何处时，遵循以下基本流程：

• 预选（Predicates）：调度器筛选出符合 Pod 资源请求、节点选择器、容忍度等要求的节点。排除那些不满足基本前提条件的节点。
• 优选（Priorities）：对于通过预选的节点，调度器会评分，优先考虑那些资源利用率最高、最能满足 Pod 亲和性/反亲和性规则的节点。
• 绑定（Binding）：一旦选择了最佳节点，调度器会创建一个绑定操作，将 Pod 和选定的节点关联起来。

Pod 调度是一个复杂的过程，它涉及到多种不同的策略和算法。了解这些概念有助于优化 Pod 的调度策略，使得 Kubernetes 集群能够更高效、稳定地运行。它是由管控组kube-scheduler来完成的。

下面的日志就是我测试集群节点的演示日志

I0204 08:25:52.832631       1 resource_allocation.go:73] "Listing internal info for allocatable resources, requested resources and score" pod="default/nginx-deployment-c5cbddb86-66ggl" node="node01" resourceAllocationScorer="LeastAllocated" allocatableResource=map[cpu:2000 memory:3890135040] requestedResource=map[cpu:750 memory:1258291200] resourceScore=64
I0204 08:25:52.832649       1 resource_allocation.go:73] "Listing internal info for allocatable resources, requested resources and score" pod="default/nginx-deployment-c5cbddb86-66ggl" node="node01" resourceAllocationScorer="NodeResourcesBalancedAllocation" allocatableResource=map[cpu:2000 memory:3890135040] requestedResource=map[cpu:250 memory:0] resourceScore=93
I0204 08:25:52.832661       1 resource_allocation.go:73] "Listing internal info for allocatable resources, requested resources and score" pod="default/nginx-deployment-c5cbddb86-66ggl" node="node02" resourceAllocationScorer="LeastAllocated" allocatableResource=map[cpu:2000 memory:3890126848] requestedResource=map[cpu:450 memory:629145600] resourceScore=80
I0204 08:25:52.832670       1 resource_allocation.go:73] "Listing internal info for allocatable resources, requested resources and score" pod="default/nginx-deployment-c5cbddb86-66ggl" node="node02" resourceAllocationScorer="NodeResourcesBalancedAllocation" allocatableResource=map[cpu:2000 memory:3890126848] requestedResource=map[cpu:250 memory:0] resourceScore=93
I0204 08:25:52.832722       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="NodeResourcesFit" node="node01" score=64
I0204 08:25:52.832728       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="NodeResourcesFit" node="node02" score=80
I0204 08:25:52.832732       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="VolumeBinding" node="node01" score=0
I0204 08:25:52.832736       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="VolumeBinding" node="node02" score=0
I0204 08:25:52.832740       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="PodTopologySpread" node="node01" score=200
I0204 08:25:52.832744       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="PodTopologySpread" node="node02" score=200
I0204 08:25:52.832748       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="InterPodAffinity" node="node01" score=0
I0204 08:25:52.832752       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="InterPodAffinity" node="node02" score=0
I0204 08:25:52.832756       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="NodeResourcesBalancedAllocation" node="node01" score=93
I0204 08:25:52.832760       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="NodeResourcesBalancedAllocation" node="node02" score=93
I0204 08:25:52.832764       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="ImageLocality" node="node01" score=3
I0204 08:25:52.832768       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="ImageLocality" node="node02" score=0
I0204 08:25:52.832772       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="TaintToleration" node="node01" score=300
I0204 08:25:52.832777       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="TaintToleration" node="node02" score=300
I0204 08:25:52.832781       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="NodeAffinity" node="node01" score=0
I0204 08:25:52.832785       1 generic_scheduler.go:434] "Plugin scored node for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" plugin="NodeAffinity" node="node02" score=0
I0204 08:25:52.832791       1 generic_scheduler.go:491] "Calculated node's final score for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" node="node01" score=660
I0204 08:25:52.832795       1 generic_scheduler.go:491] "Calculated node's final score for pod" pod="default/nginx-deployment-c5cbddb86-66ggl" node="node02" score=673

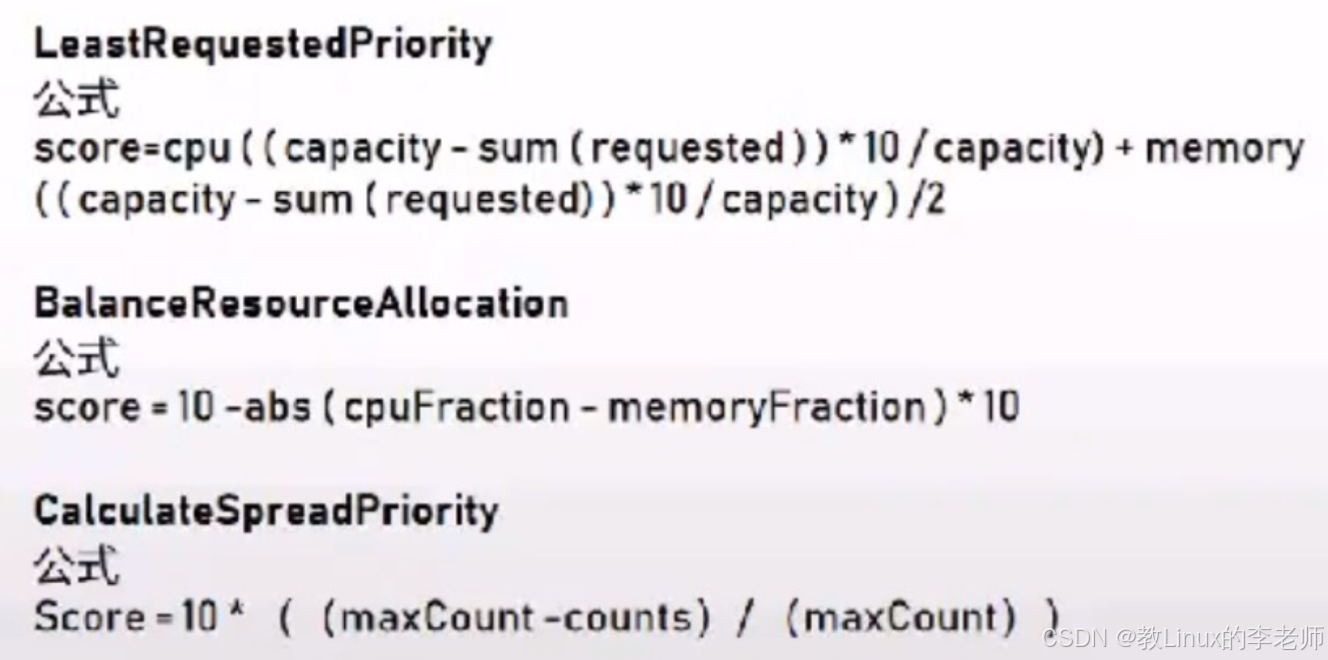

1. 资源分配评分插件

这个打分过程包括

a. NodeResourcesFit（资源适配度）

• 作用：检查节点资源是否能满足 Pod 需求。

b. NodeResourcesBalancedAllocation（资源平衡分配）

• 作用：确保 CPU 和内存资源的分配平衡，避免某一资源耗尽。

2. 存储相关插件

VolumeBinding（卷绑定）

• 作用：检查节点是否满足 Pod 的卷绑定需求（如 PVC 绑定状态）。

3. 拓扑与亲和性插件

a. PodTopologySpread（Pod 拓扑分布）

• 作用：确保 Pod 在指定拓扑域（如节点、区域）中均匀分布。

b. InterPodAffinity（Pod 间亲和性/反亲和性）

• 作用：检查 Pod 与其他 Pod 的亲和性/反亲和性规则。

c. NodeAffinity（节点亲和性）

• 作用：检查节点标签是否匹配 Pod 的亲和性规则。

4. 镜像与污点容忍插件

a. ImageLocality（镜像本地性）

• 作用：优先选择已存在 Pod 所需镜像的节点。

b. TaintToleration（污点容忍）

• 作用：检查节点污点是否被 Pod 容忍。

5. 最终得分计算

6. 调度结果

• 得分对比：node02 总分 673 > node01 总分 660。
• 调度决策：调度器会将 Pod nginx-deployment-c5cbddb86-66ggl 绑定到 node02。
