Flutter for OpenHarmony：形状拼图游戏开发全指南 - 基于Flutter CustomPaint的可拖拽矢量拼图实现与设计理念

欢迎加入开源鸿蒙跨平台社区： https://openharmonycrossplatform.csdn.net

发布时间：2026年2月8日

技术栈：Flutter 3.22+、Dart 3.4+、CustomPaint、Path 绘图、Draggable API、状态管理、矢量图形分解
项目类型：教育类益智游戏 / 创意编程范例 / 矢量交互原型
适用读者：中级至高级 Flutter 开发者、对“如何在无图像资源下实现动态矢量交互”的探索者、儿童教育产品设计师

---

引言：当代码成为画笔，路径即是拼图

在数字时代，拼图游戏早已超越纸质边界。而《形状拼图》则更进一步——它完全由代码绘制，不依赖任何 PNG、SVG 或外部资源。所有轮廓与碎片均由 Path 对象动态生成，通过 CustomPaint 渲染，并支持自由拖拽匹配。

这不仅是一个游戏，更是一次对 矢量图形本质 与 用户交互直觉 的深度探索。

令人惊叹的是，这一完整体验——包含三种可变轮廓（心形、星形、箭头）、碎片分解、拖拽交互、胜利判定与 UI 反馈——仅由 280 行 Dart 代码 实现，且零外部依赖。

本文将深入剖析该游戏的四大核心技术模块：

1. 基于 Path 的矢量图形构建与分解
2. Draggable + Offset 驱动的碎片拖拽系统
3. 半透明目标轮廓的视觉引导设计
4. 轻量级胜利判定逻辑与状态同步

并探讨其背后的认知发展理论与教育价值，最后提出若干高阶扩展路径。

---

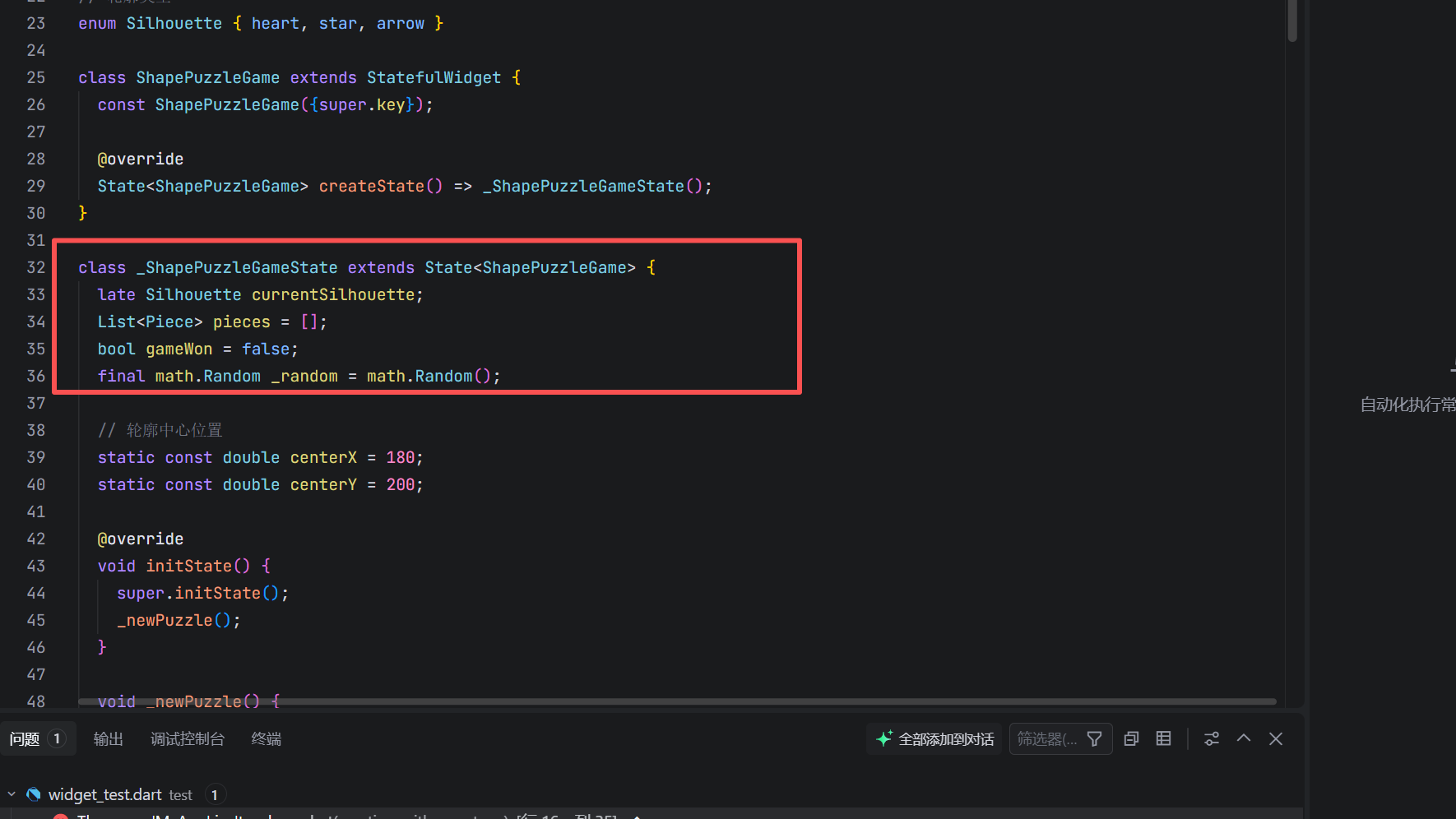

一、架构总览：纯代码驱动的矢量拼图系统

class _ShapePuzzleGameState extends State<ShapePuzzleGame> {
  late Silhouette currentSilhouette;
  List<Piece> pieces = [];
  bool gameWon = false;
}

核心数据结构：

• Silhouette 枚举：定义三种目标轮廓类型
• Piece 类：封装 Path（形状）、Color（颜色）、Offset（位置）
• pieces 列表：存储当前关卡的所有可拖拽碎片

✅ 为何不用 Image？
使用 Path 实现分辨率无关、内存高效、动态可编程的图形，是构建高质量教育应用的关键。

---

二、矢量图形构建：从整体到碎片的路径分解艺术

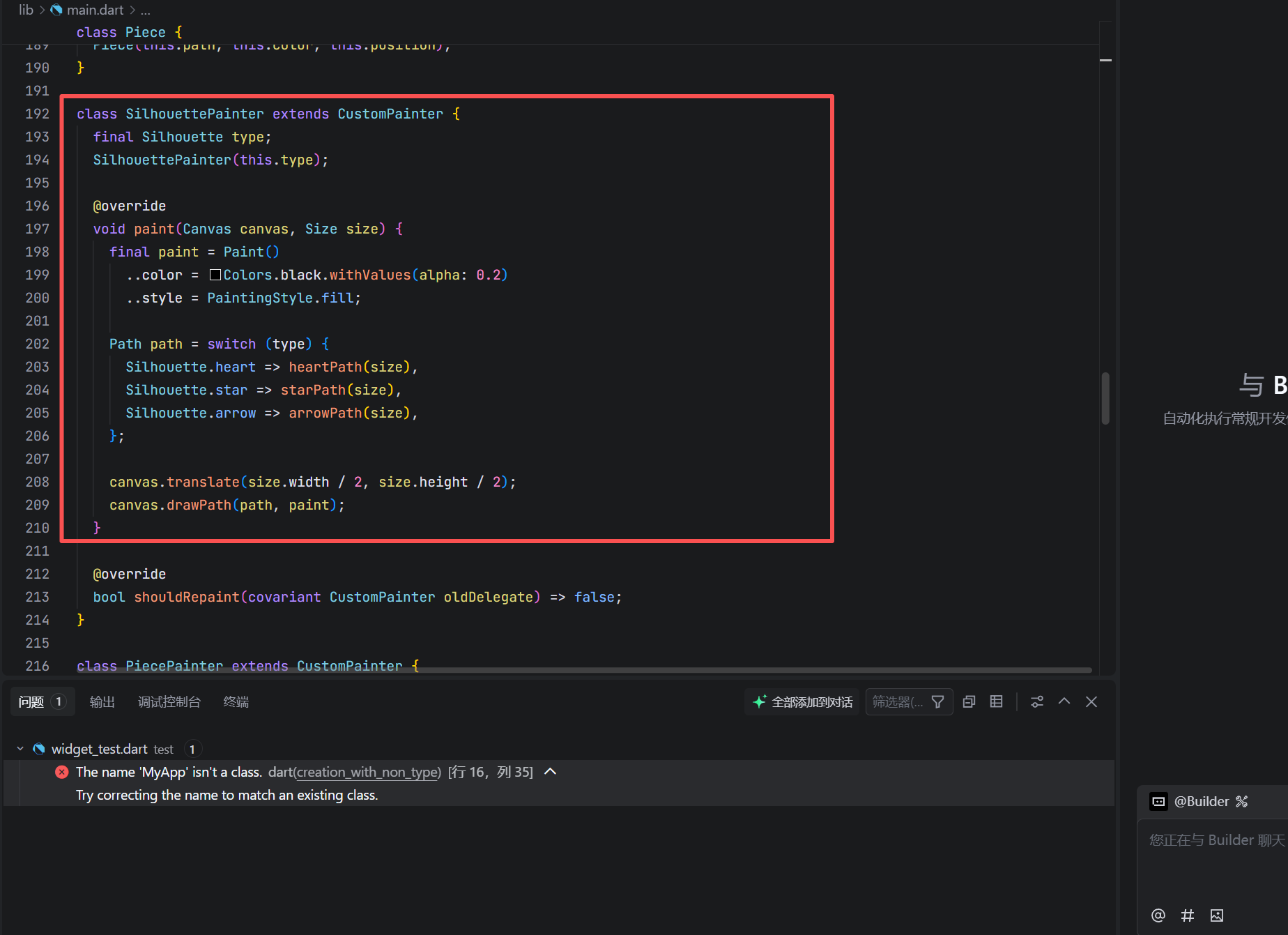

2.1 目标轮廓绘制：SilhouettePainter

class SilhouettePainter extends CustomPainter {
  final Silhouette type;
  SilhouettePainter(this.type);

  @override
  void paint(Canvas canvas, Size size) {
    final paint = Paint()
      ..color = Colors.black.withValues(alpha: 0.2)
      ..style = PaintingStyle.fill;

    Path path = switch (type) {
      Silhouette.heart => heartPath(size),
      Silhouette.star => starPath(size),
      Silhouette.arrow => arrowPath(size),
    };

    canvas.translate(size.width / 2, size.height / 2);
    canvas.drawPath(path, paint);
  }
}

设计亮点：

• 居中绘制：canvas.translate 将原点移至中心，简化路径坐标
• 半透明黑色：alpha: 0.2 提供清晰但不抢眼的视觉引导
• 响应式尺寸：heartPath(Size size) 支持任意容器缩放

2.2 碎片路径分解：手动拆解的艺术

以心形为例：

// 整体心形
Path heartPath(Size size) { ... }

// 上半部分（两个圆弧）
Path heartTopPath() { ... }

// 下半部分（倒三角）
Path heartBottomPath() { ... }

🧩 为何手动分解而非算法切割？
对于简单形状，人工分解更符合认知直觉（如“心形=两瓣+尖底”），且避免复杂几何计算。

路径构建技巧：

• 相对坐标系：所有路径以 (0,0) 为中心定义
• 封闭路径：p.close() 确保填充完整
• 贝塞尔曲线：cubicTo 绘制平滑心形顶部

---

三、交互系统：Draggable 驱动的碎片操控

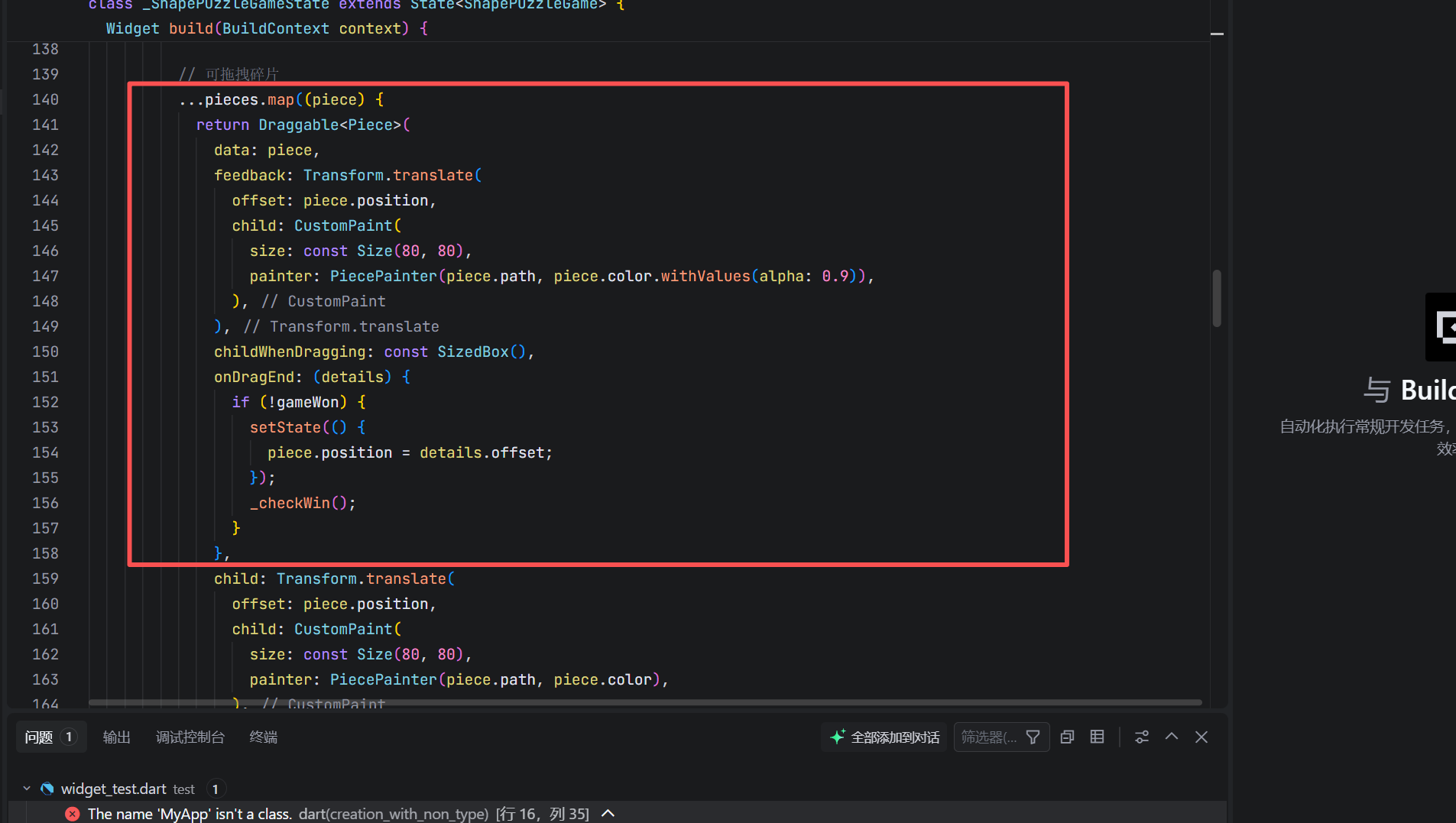

3.1 拖拽组件封装

Draggable<Piece>(
  data: piece,
  feedback: Transform.translate(offset: piece.position, child: CustomPaint(...)),
  childWhenDragging: const SizedBox(),
  onDragEnd: (details) {
    setState(() { piece.position = details.offset; });
    _checkWin();
  },
  child: Transform.translate(offset: piece.position, child: CustomPaint(...)),
)

关键机制解析：

属性	作用
feedback	拖拽时跟随手指的视觉反馈
childWhenDragging	原位置留空，避免重叠
onDragEnd	获取最终落点，更新状态

⚠️ 注意性能陷阱：
feedback 和 child 中均使用 Transform.translate，而非直接修改 Positioned，因为 Draggable 需要独立控制拖拽层。

3.2 位置管理策略

• 绝对坐标：piece.position 存储屏幕偏移量（非相对父容器）
• 即时更新：onDragEnd 触发 setState，确保 UI 同步
• 无惯性：松手即停，符合拼图操作直觉

---

四、胜利判定：轻量级空间匹配逻辑

void _checkWin() {
  bool allInPlace = true;
  for (var piece in pieces) {
    double dx = (piece.position.dx - centerX).abs();
    double dy = (piece.position.dy - centerY).abs();
    if (dx > 30 || dy > 30) {
      allInPlace = false;
      break;
    }
  }
  if (allInPlace && !gameWon) {
    gameWon = true;
    // 显示胜利弹窗
  }
}

判定逻辑深度解析：

条件	作用
centerX = 180, centerY = 200	目标轮廓中心坐标
`dx > 30
!gameWon	防止重复触发

🔍 为何不用精确路径碰撞？
对于教育类游戏，宽松判定提升成就感；精确碰撞需 Path.contains 或第三方库，增加复杂度。

---

五、UI/UX 设计：极简主义下的认知引导

5.1 视觉层次构建

Stack(
  children: [
    Container(color: Colors.grey[100]), // 背景
    Positioned(...), // 半透明目标轮廓
    ...pieces.map((piece) => Draggable(...)), // 可拖拽碎片
    Positioned(bottom: 20, child: Text(...)), // 操作提示
  ],
)

设计原则：

• 背景浅灰：Colors.grey[100] 提供低干扰画布
• 目标轮廓弱化：半透明黑色避免视觉竞争
• 碎片高饱和：red.shade300/400 形成鲜明对比

5.2 认知负荷最小化

• 单任务聚焦：仅需拖拽 → 匹配 → 完成
• 即时反馈：碎片随手指移动，无延迟
• 明确目标：底部文字提示“拖到黑色轮廓上”

👁️ 儿童友好设计：
大色块、高对比度、简单指令，符合 5-10 岁儿童认知特点。

---

六、教育价值：在玩中发展空间智能

6.1 核心能力培养

• 形状识别：区分心形、星形、箭头的拓扑结构
• 空间旋转：理解碎片与整体的方向关系（本例中方向固定，可扩展）
• 手眼协调：精准拖拽至目标区域

6.2 建构主义学习理论应用

“知识不是被动接收的，而是学习者主动建构的。” —— Jean Piaget

• 主动操作：玩家通过拖拽探索形状关系
• 即时验证：放置后立即获得成功/失败反馈
• 迭代尝试：失败后可无限次重试，无惩罚机制

---

七、工程亮点与最佳实践

7.1 CustomPainter 优化

@override
bool shouldRepaint(covariant CustomPainter oldDelegate) => false;

• 避免无效重绘：路径与颜色不变时跳过绘制
• 性能保障：即使多碎片同时渲染也流畅

7.2 状态管理清晰

• 单一数据源：pieces 列表集中管理所有碎片状态
• 副作用隔离：_checkWin() 仅读取状态，不修改 UI

7.3 可扩展性设计

• 枚举驱动：新增轮廓只需扩展 Silhouette 和 _generatePieces
• 路径函数化：每个形状由独立函数生成，便于测试与复用

---

八、进阶扩展方向

8.1 游戏机制增强

1. 旋转支持：双指旋转碎片以匹配方向
2. 缩放功能：调整碎片大小适应不同轮廓
3. 多级难度：3片 → 5片 → 8片拼图
4. 自定义轮廓：允许用户绘制并生成拼图

8.2 技术升级

1. 精确碰撞检测：使用 PathMetrics 或 Path.contains
2. 动画反馈：碎片吸附到正确位置时播放缩放动画
3. 音效集成：放置、胜利时播放音效
4. 离线存储：保存最佳完成时间

8.3 教育功能

1. 语音提示：“这是心形，请找到它的两半”
2. 错误分析：记录常见错误模式，提供针对性提示
3. 多语言支持：适配全球儿童
4. 无障碍设计：支持 TalkBack 描述形状

---

结语：代码即创意，路径即教育

《形状拼图》展示了 Flutter 在创意教育应用领域的巨大潜力。它证明了：

无需复杂资源，仅凭代码与数学，即可构建富有启发性的交互体验。

通过精心设计的矢量路径、直观的拖拽交互与克制的视觉反馈，它在 280 行代码内完成了一次对形状认知、空间推理与动手能力的综合训练。

对于开发者而言，这不仅是一个游戏范例，更是一堂关于如何用 CustomPaint 将抽象概念转化为具象体验的实践课。

“教育不是灌满一桶水，而是点燃一把火。”
—— William Butler Yeats

愿你的代码，也能点燃孩子们心中那把探索形状之美的火焰。

---

GitHub Gist 链接：shape_puzzle_game.dart
在线演示：即将上线 Web 版（基于 Flutter Web）

🧩 Happy Coding!
让每一行代码，都成为孩子认知世界的一块拼图。
