CANN生态实践指南：基于custom-op的算子融合策略

参考链接

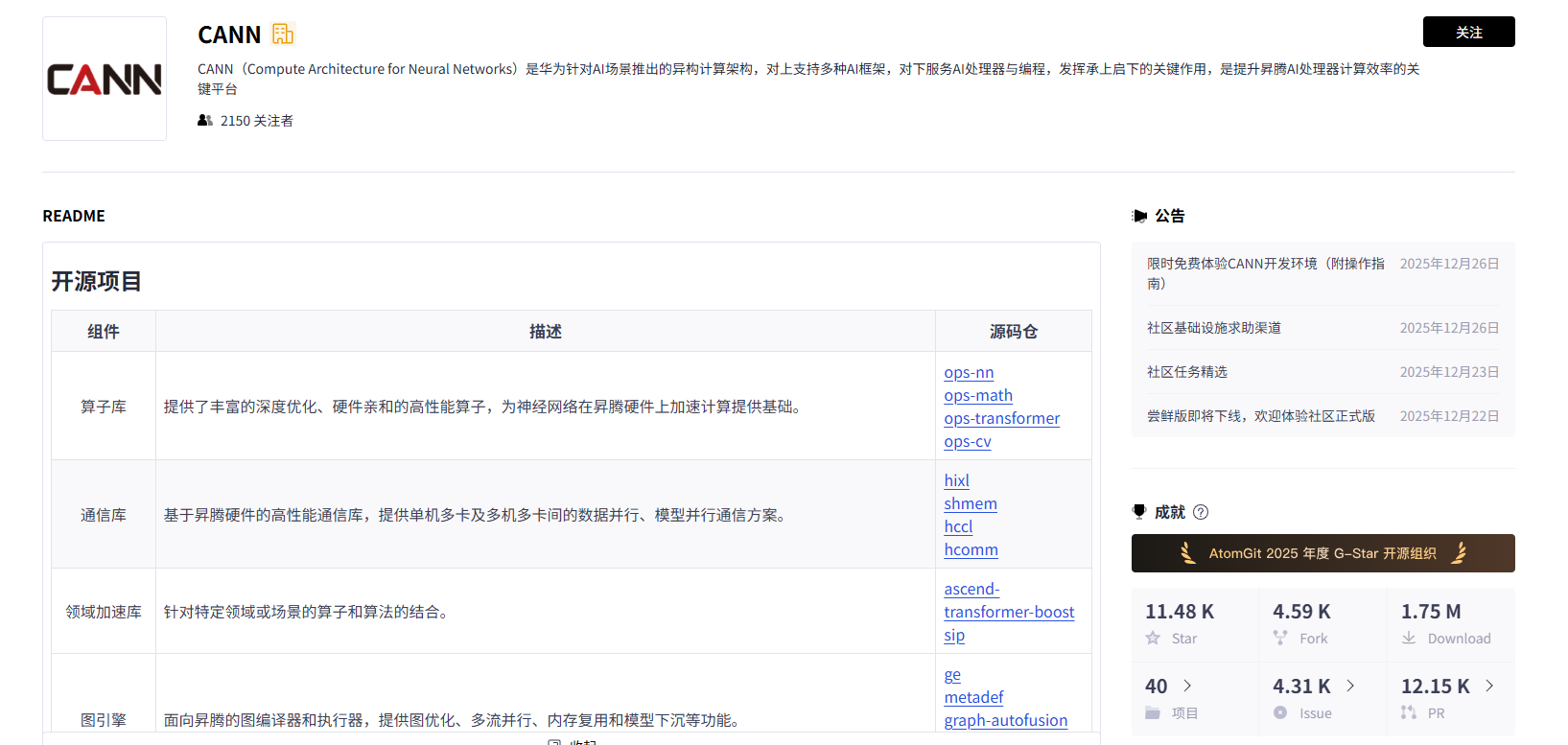

cann组织链接：https://atomgit.com/cann

ops-nn仓库链接：https://atomgit.com/cann/ops-nn

引言

在AI模型的推理和训练过程中，算子融合是一种重要的优化技术。通过将多个算子融合为一个算子，可以减少内存访问、提高计算效率、降低延迟。CANN（Compute Architecture for Neural Networks）生态中的custom-op，作为自定义算子框架，提供了强大的算子融合支持。

本文将深入解析基于custom-op的算子融合策略，包括融合方法、融合规则和性能优化，旨在帮助开发者掌握算子融合的开发技巧。

一、算子融合概述

1.1 融合原理

算子融合的主要原理：

  1. 减少内存访问：减少中间结果的内存访问
  2. 提高计算效率：提高计算效率
  3. 降低延迟：降低计算延迟
  4. 优化内存使用：优化内存使用

1.2 融合类型

常见的算子融合类型：

  1. 算子级融合：融合相邻算子
  2. 层间融合：融合相邻层
  3. 跨层融合：跨越多层融合
  4. 端到端融合：端到端融合

二、融合方法

在这里插入图片描述

2.1 卷积+ReLU融合

// 卷积+ReLU融合算子
void conv_relu_fused(const float* input,
                     const float* weight,
                     const float* bias,
                     float* output,
                     int batch, int in_channels, int out_channels,
                     int in_height, int in_width,
                     int kernel_height, int kernel_width,
                     int stride_height, int stride_width,
                     int pad_height, int pad_width) {

    int out_height = (in_height + 2 * pad_height - kernel_height) / stride_height + 1;
    int out_width = (in_width + 2 * pad_width - kernel_width) / stride_width + 1;

    for (int b = 0; b < batch; b++) {
        for (int oc = 0; oc < out_channels; oc++) {
            for (int oh = 0; oh < out_height; oh++) {
                for (int ow = 0; ow < out_width; ow++) {
                    float sum = bias[oc];

                    // 卷积计算
                    for (int ic = 0; ic < in_channels; ic++) {
                        for (int kh = 0; kh < kernel_height; kh++) {
                            for (int kw = 0; kw < kernel_width; kw++) {
                                int ih = oh * stride_height + kh - pad_height;
                                int iw = ow * stride_width + kw - pad_width;

                                if (ih >= 0 && ih < in_height &&
                                    iw >= 0 && iw < in_width) {
                                    int input_idx = ((b * in_channels + ic) * in_height + ih) * in_width + iw;
                                    int weight_idx = ((oc * in_channels + ic) * kernel_height + kh) * kernel_width + kw;
                                    sum += input[input_idx] * weight[weight_idx];
                                }
                            }
                        }
                    }

                    // 应用ReLU
                    int output_idx = ((b * out_channels + oc) * out_height + oh) * out_width + ow;
                    output[output_idx] = sum > 0.0f ? sum : 0.0f;
                }
            }
        }
    }
}

2.2 卷积+BatchNorm+ReLU融合

// 卷积+BatchNorm+ReLU融合算子
void conv_bn_relu_fused(const float* input,
                        const float* weight,
                        const float* bias,
                        const float* bn_mean,
                        const float* bn_var,
                        const float* bn_gamma,
                        const float* bn_beta,
                        float* output,
                        int batch, int in_channels, int out_channels,
                        int in_height, int in_width,
                        int kernel_height, int kernel_width,
                        int stride_height, int stride_width,
                        int pad_height, int pad_width,
                        float epsilon) {

    int out_height = (in_height + 2 * pad_height - kernel_height) / stride_height + 1;
    int out_width = (in_width + 2 * pad_width - kernel_width) / stride_width + 1;

    // 预计算BatchNorm参数
    float* fused_weight = (float*)malloc(out_channels * in_channels * kernel_height * kernel_width * sizeof(float));
    float* fused_bias = (float*)malloc(out_channels * sizeof(float));

    for (int oc = 0; oc < out_channels; oc++) {
        float scale = bn_gamma[oc] / sqrtf(bn_var[oc] + epsilon);
        fused_bias[oc] = (bias[oc] - bn_mean[oc]) * scale + bn_beta[oc];

        for (int ic = 0; ic < in_channels; ic++) {
            for (int kh = 0; kh < kernel_height; kh++) {
                for (int kw = 0; kw < kernel_width; kw++) {
                    int weight_idx = ((oc * in_channels + ic) * kernel_height + kh) * kernel_width + kw;
                    fused_weight[weight_idx] = weight[weight_idx] * scale;
                }
            }
        }
    }

    // 执行融合计算
    for (int b = 0; b < batch; b++) {
        for (int oc = 0; oc < out_channels; oc++) {
            for (int oh = 0; oh < out_height; oh++) {
                for (int ow = 0; ow < out_width; ow++) {
                    float sum = fused_bias[oc];

                    // 卷积计算
                    for (int ic = 0; ic < in_channels; ic++) {
                        for (int kh = 0; kh < kernel_height; kh++) {
                            for (int kw = 0; kw < kernel_width; kw++) {
                                int ih = oh * stride_height + kh - pad_height;
                                int iw = ow * stride_width + kw - pad_width;

                                if (ih >= 0 && ih < in_height &&
                                    iw >= 0 && iw < in_width) {
                                    int input_idx = ((b * in_channels + ic) * in_height + ih) * in_width + iw;
                                    int weight_idx = ((oc * in_channels + ic) * kernel_height + kh) * kernel_width + kw;
                                    sum += input[input_idx] * fused_weight[weight_idx];
                                }
                            }
                        }
                    }

                    // 应用ReLU
                    int output_idx = ((b * out_channels + oc) * out_height + oh) * out_width + ow;
                    output[output_idx] = sum > 0.0f ? sum : 0.0f;
                }
            }
        }
    }

    free(fused_weight);
    free(fused_bias);
}

三、融合规则

3.1 融合条件

// 融合条件检查器
typedef struct {
    bool check_shape;
    bool check_dtype;
    bool check_memory;
} fusion_condition_t;

// 创建融合条件检查器
fusion_condition_t* create_fusion_condition() {
    fusion_condition_t* condition = (fusion_condition_t*)malloc(sizeof(fusion_condition_t));
    if (condition == NULL) {
        return NULL;
    }

    condition->check_shape = true;
    condition->check_dtype = true;
    condition->check_memory = true;

    return condition;
}

// 检查融合条件
bool check_fusion_condition(fusion_condition_t* condition,
                            const op_info_t* op1,
                            const op_info_t* op2) {
    // 检查形状
    if (condition->check_shape) {
        if (!check_shape_compatibility(op1, op2)) {
            return false;
        }
    }

    // 检查数据类型
    if (condition->check_dtype) {
        if (!check_dtype_compatibility(op1, op2)) {
            return false;
        }
    }

    // 检查内存
    if (condition->check_memory) {
        if (!check_memory_compatibility(op1, op2)) {
            return false;
        }
    }

    return true;
}

// 检查形状兼容性
bool check_shape_compatibility(const op_info_t* op1, const op_info_t* op2) {
    // 检查输出形状是否匹配
    if (op1->output_shape[0] != op2->input_shape[0]) {
        return false;
    }

    if (op1->output_shape[1] != op2->input_shape[1]) {
        return false;
    }

    return true;
}

// 检查数据类型兼容性
bool check_dtype_compatibility(const op_info_t* op1, const op_info_t* op2) {
    // 检查数据类型是否匹配
    if (op1->output_dtype != op2->input_dtype) {
        return false;
    }

    return true;
}

// 检查内存兼容性
bool check_memory_compatibility(const op_info_t* op1, const op_info_t* op2) {
    // 检查内存布局是否兼容
    if (op1->output_format != op2->input_format) {
        return false;
    }

    return true;
}

3.2 融合策略

// 融合策略
typedef enum {
    FUSION_STRATEGY_EAGER,
    FUSION_STRATEGY_LAZY,
    FUSION_STRATEGY_AUTO
} fusion_strategy_t;

// 融合管理器
typedef struct {
    fusion_strategy_t strategy;
    fusion_condition_t* condition;
    op_info_t* ops;
    int num_ops;
    int capacity;
    mutex_t mutex;
} fusion_manager_t;

// 创建融合管理器
fusion_manager_t* create_fusion_manager(fusion_strategy_t strategy, int capacity) {
    fusion_manager_t* manager = (fusion_manager_t*)malloc(sizeof(fusion_manager_t));
    if (manager == NULL) {
        return NULL;
    }

    manager->strategy = strategy;
    manager->condition = create_fusion_condition();
    manager->ops = (op_info_t*)malloc(capacity * sizeof(op_info_t));
    if (manager->ops == NULL) {
        free(manager->condition);
        free(manager);
        return NULL;
    }

    manager->num_ops = 0;
    manager->capacity = capacity;

    mutex_init(&manager->mutex);

    return manager;
}

// 融合算子
int fuse_operators(fusion_manager_t* manager, int op1_idx, int op2_idx) {
    mutex_lock(&manager->mutex);

    // 检查索引
    if (op1_idx < 0 || op1_idx >= manager->num_ops ||
        op2_idx < 0 || op2_idx >= manager->num_ops) {
        mutex_unlock(&manager->mutex);
        return -1;
    }

    // 检查融合条件
    if (!check_fusion_condition(manager->condition,
                                 &manager->ops[op1_idx],
                                 &manager->ops[op2_idx])) {
        mutex_unlock(&manager->mutex);
        return -1;
    }

    // 融合算子
    op_info_t fused_op;
    create_fused_operator(&manager->ops[op1_idx], &manager->ops[op2_idx], &fused_op);

    // 替换算子
    manager->ops[op1_idx] = fused_op;

    // 移除第二个算子
    for (int i = op2_idx; i < manager->num_ops - 1; i++) {
        manager->ops[i] = manager->ops[i + 1];
    }

    manager->num_ops--;

    mutex_unlock(&manager->mutex);

    return 0;
}

四、性能优化

4.1 内存优化

// 内存优化的融合算子
void conv_relu_fused_memory_optimized(const float* input,
                                       const float* weight,
                                       const float* bias,
                                       float* output,
                                       int batch, int in_channels, int out_channels,
                                       int in_height, int in_width,
                                       int kernel_height, int kernel_width,
                                       int stride_height, int stride_width,
                                       int pad_height, int pad_width) {

    int out_height = (in_height + 2 * pad_height - kernel_height) / stride_height + 1;
    int out_width = (in_width + 2 * pad_width - kernel_width) / stride_width + 1;

    // 使用分块计算减少内存访问
    int tile_height = 16;
    int tile_width = 16;

    for (int b = 0; b < batch; b++) {
        for (int oc = 0; oc < out_channels; oc++) {
            for (int oh = 0; oh < out_height; oh += tile_height) {
                for (int ow = 0; ow < out_width; ow += tile_width) {
                    // 计算分块边界
                    int oh_end = oh + tile_height < out_height ? oh + tile_height : out_height;
                    int ow_end = ow + tile_width < out_width ? ow + tile_width : out_width;

                    // 计算分块
                    for (int th = oh; th < oh_end; th++) {
                        for (int tw = ow; tw < ow_end; tw++) {
                            float sum = bias[oc];

                            // 卷积计算
                            for (int ic = 0; ic < in_channels; ic++) {
                                for (int kh = 0; kh < kernel_height; kh++) {
                                    for (int kw = 0; kw < kernel_width; kw++) {
                                        int ih = th * stride_height + kh - pad_height;
                                        int iw = tw * stride_width + kw - pad_width;

                                        if (ih >= 0 && ih < in_height &&
                                            iw >= 0 && iw < in_width) {
                                            int input_idx = ((b * in_channels + ic) * in_height + ih) * in_width + iw;
                                            int weight_idx = ((oc * in_channels + ic) * kernel_height + kh) * kernel_width + kw;
                                            sum += input[input_idx] * weight[weight_idx];
                                        }
                                    }
                                }
                            }

                            // 应用ReLU
                            int output_idx = ((b * out_channels + oc) * out_height + th) * out_width + tw;
                            output[output_idx] = sum > 0.0f ? sum : 0.0f;
                        }
                    }
                }
            }
        }
    }
}

4.2 向量化优化

// 向量化的融合算子
void conv_relu_fused_vectorized(const float* input,
                                 const float* weight,
                                 const float* bias,
                                 float* output,
                                 int batch, int in_channels, int out_channels,
                                 int in_height, int in_width,
                                 int kernel_height, int kernel_width,
                                 int stride_height, int stride_width,
                                 int pad_height, int pad_width) {

    int out_height = (in_height + 2 * pad_height - kernel_height) / stride_height + 1;
    int out_width = (in_width + 2 * pad_width - kernel_width) / stride_width + 1;

    for (int b = 0; b < batch; b++) {
        for (int oc = 0; oc < out_channels; oc++) {
            __m256 bias_vec = _mm256_set1_ps(bias[oc]);

            for (int oh = 0; oh < out_height; oh++) {
                int i = 0;
                for (; i + 8 <= out_width; i += 8) {
                    __m256 sum_vec = bias_vec;

                    // 卷积计算
                    for (int ic = 0; ic < in_channels; ic++) {
                        for (int kh = 0; kh < kernel_height; kh++) {
                            for (int kw = 0; kw < kernel_width; kw++) {
                                int ih = oh * stride_height + kh - pad_height;
                                int iw_base = i * stride_width + kw - pad_width;

                                if (ih >= 0 && ih < in_height) {
                                    for (int j = 0; j < 8; j++) {
                                        int iw = iw_base + j * stride_width;
                                        if (iw >= 0 && iw < in_width) {
                                            int input_idx = ((b * in_channels + ic) * in_height + ih) * in_width + iw;
                                            int weight_idx = ((oc * in_channels + ic) * kernel_height + kh) * kernel_width + kw;
                                            __m256 input_vec = _mm256_set1_ps(input[input_idx]);
                                            __m256 weight_vec = _mm256_set1_ps(weight[weight_idx]);
                                            sum_vec = _mm256_add_ps(sum_vec, _mm256_mul_ps(input_vec, weight_vec));
                                        }
                                    }
                                }
                            }
                        }
                    }

                    // 应用ReLU
                    __m256 zero_vec = _mm256_setzero_ps();
                    __m256 relu_vec = _mm256_max_ps(sum_vec, zero_vec);

                    int output_idx = ((b * out_channels + oc) * out_height + oh) * out_width + i;
                    _mm256_storeu_ps(&output[output_idx], relu_vec);
                }

                // 处理剩余元素
                for (; i < out_width; i++) {
                    float sum = bias[oc];

                    for (int ic = 0; ic < in_channels; ic++) {
                        for (int kh = 0; kh < kernel_height; kh++) {
                            for (int kw = 0; kw < kernel_width; kw++) {
                                int ih = oh * stride_height + kh - pad_height;
                                int iw = i * stride_width + kw - pad_width;

                                if (ih >= 0 && ih < in_height &&
                                    iw >= 0 && iw < in_width) {
                                    int input_idx = ((b * in_channels + ic) * in_height + ih) * in_width + iw;
                                    int weight_idx = ((oc * in_channels + ic) * kernel_height + kh) * kernel_width + kw;
                                    sum += input[input_idx] * weight[weight_idx];
                                }
                            }
                        }
                    }

                    int output_idx = ((b * out_channels + oc) * out_height + oh) * out_width + i;
                    output[output_idx] = sum > 0.0f ? sum : 0.0f;
                }
            }
        }
    }
}

五、应用示例

5.1 创建融合算子

以下是一个使用custom-op创建融合算子的示例：

import custom_op as cop

# 创建卷积+ReLU融合算子
@cop.register_fused_operator('ConvReLU')
class ConvReLUOperator(cop.FusedOperator):
    def __init__(self, kernel_size, stride, padding):
        super().__init__()
        self.kernel_size = kernel_size
        self.stride = stride
        self.padding = padding

    def forward(self, input, weight, bias):
        # 卷积计算
        conv_output = F.conv2d(input, weight, bias, stride=self.stride, padding=self.padding)

        # ReLU激活
        output = F.relu(conv_output)

        return output

5.2 使用融合算子

以下是一个使用custom-op融合算子的示例：

import custom_op as cop

# 创建融合算子
conv_relu = cop.ConvReLUOperator(kernel_size=3, stride=1, padding=1)

# 应用融合算子
x = torch.randn(10, 64, 32, 32)
weight = torch.randn(128, 64, 3, 3)
bias = torch.randn(128)
output = conv_relu(x, weight, bias)

六、最佳实践

6.1 融合策略选择

  • 根据模型特点选择：根据模型特点选择合适的融合策略
  • 根据硬件特性选择：根据硬件特性选择合适的融合策略
  • 根据性能需求选择：根据性能需求选择合适的融合策略
  • 根据内存限制选择：根据内存限制选择合适的融合策略

6.2 性能优化建议

  • 使用内存优化：使用内存优化减少内存访问
  • 使用向量化：使用向量化提高计算效率
  • 使用分块计算：使用分块计算减少内存访问
  • 使用硬件加速：利用硬件加速融合计算

七、未来发展趋势

7.1 技术演进

  • 自动融合：自动选择最优的融合策略
  • AI驱动的融合：利用AI技术优化融合参数
  • 混合融合：更精细的混合融合策略
  • 硬件感知融合：根据硬件特性优化融合策略

7.2 功能扩展

  • 更多融合类型：支持更多融合类型
  • 更灵活的配置：支持更灵活的融合配置
  • 更完善的评估：提供更完善的融合效果评估
  • 更智能的优化：提供更智能的融合优化建议

八、总结与建议

算子融合作为custom-op的核心功能，通过其强大的融合能力和性能优化，为AI应用提供了显著的性能提升。它不仅减少了内存访问，还通过灵活的融合策略适应了不同的应用场景。

对于AI开发者来说，掌握算子融合的开发方法和最佳实践，可以显著提高AI应用的性能。在使用算子融合时，建议开发者：

  • 根据模型特点选择：根据模型特点选择合适的融合策略
  • 使用内存优化：使用内存优化减少内存访问
  • 使用向量化：使用向量化提高计算效率
  • 使用硬件加速：利用硬件加速融合计算

通过custom-op的算子融合策略，我们可以更加高效地执行算子计算，充分发挥硬件性能，为用户提供更加快速、高效的AI应用体验。

# CANN
Logo
2048 AI社区

有“AI”的1024 = 2048，欢迎大家加入2048 AI社区

更多推荐

MoneyPrinterTurbo：让中小企业把短视频生产成本压到接近零 ｜SSP Github Daily

MoneyPrinterTurbo 是务实的“API 编排”项目——不自研模型、不赌未来技术，只用今天成熟的 API，把短视频生产成本压到接近零，让中小企业从“单条手工剪辑”转向“批量内容实验”。

avatar 2048 AI社区

LangChain+Gradio+千问大模型实现AI聊天助手

1. 非流式输出模式。

avatar 2048 AI社区
cover

Stripe花75亿美元买了个“中间商“，OpenRouter被支付巨头收编了

avatar 2048 AI社区
