近年来，高端消费电子、汽车电子、工控设备大量采用黑色PCB。黑色焊锡掩膜能有效降低光干扰、增强信号稳定性，已成为旗舰手机、车载系统、服务器主板的标配。

然而，这对SMT产线AOI检测带来巨大挑战。根据PCB工厂反馈，黑色PCB AOI复判率普遍超过30%，直接导致人工成本年增200万人民币以上。

问题的核心在于黑色极高的吸光率（95%以上），彻底颠覆了传统检测逻辑。

低对比度挑战

黑色焊锡掩膜吸光率极高，元件焊点与背景亮度差异仅 < 10% 灰度级，影像呈“全黑”状态，导致 0201电容、细间距 BGA 边缘模糊，传统算法失效。

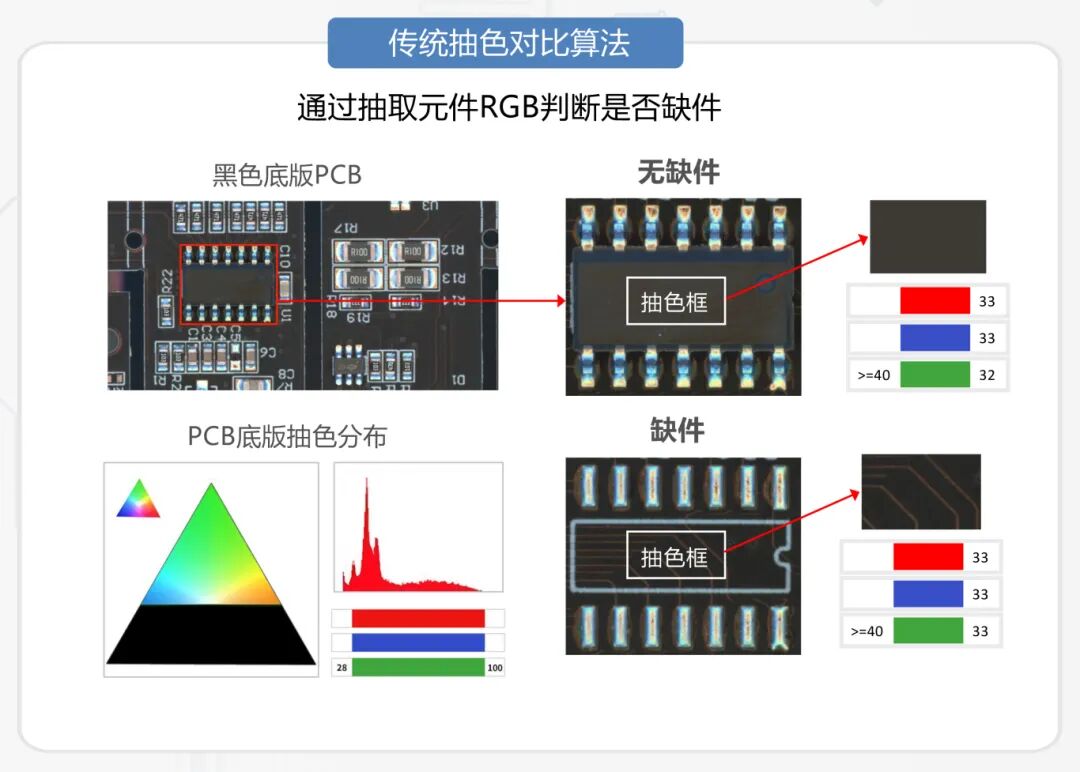

抽色比对误判

无论有无元件，黑色板 ROI 灰度值均稳定在 20-30 之间，造成“真缺件漏检”或“有元件误判”的灾难，特别是黑色封装IC、深色电阻等元件。

调参成本高昂

工程师需反复微调光源角度（±0.5°）、曝光时间（±10μs）、滤波参数等至0.1mm精度。批次更换、环境温差2℃、甚至光源老化5%都会导致参数失效，每日调机3-5次，产线停机时间增加3倍，良率瓶颈凸显。

01、DaoAI AI AOI 深度学习重新定义黑色PCB检测

维度	传统AOI (单一灰度值)	DaoAI AI AOI (多维深度特征)
检测逻辑	环境敏感、易错判	环境自适应、零盲区
特征提取	依赖亮度对比	焊点形态、元件偏移、极性、缺陷全覆盖

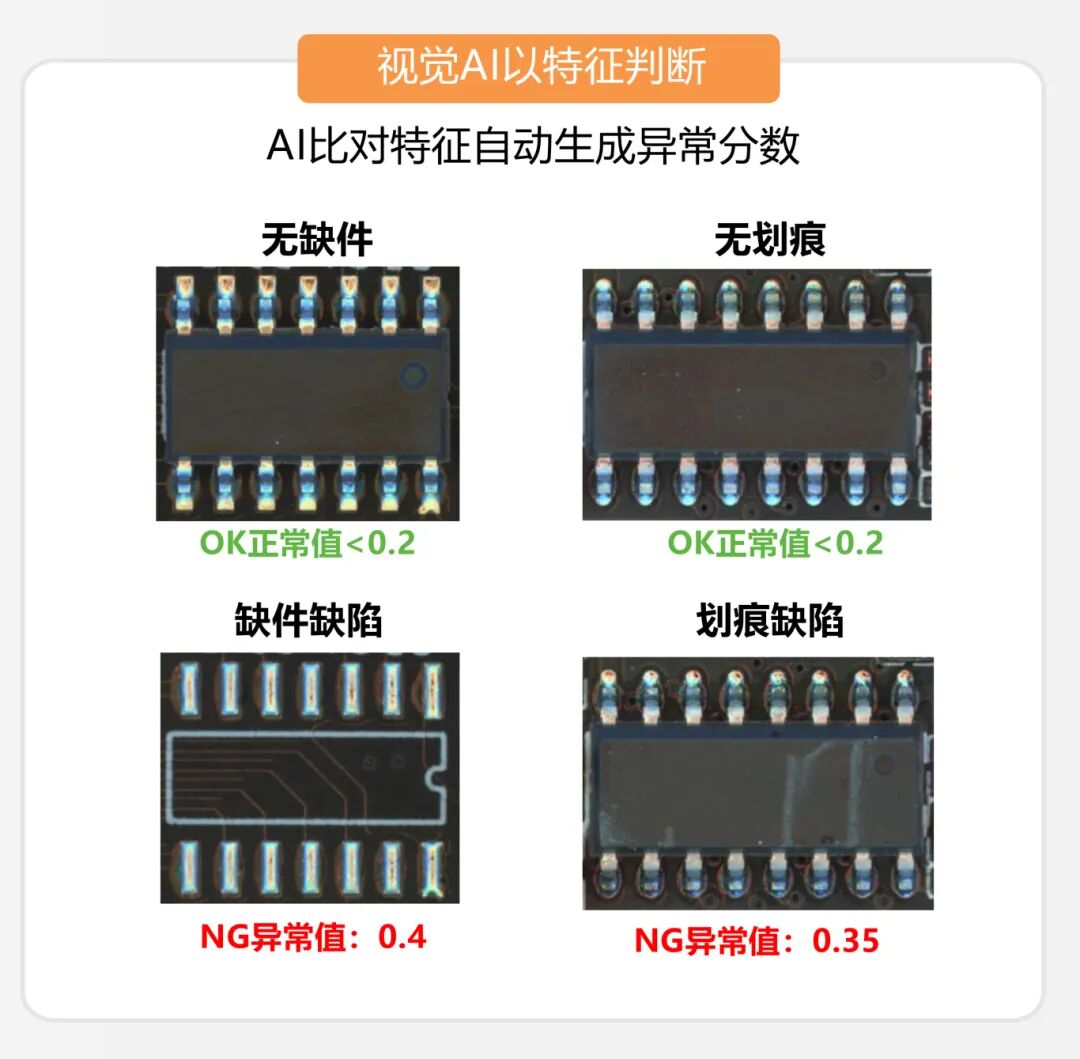

关键优势：物理定律决定黑色板无法提升亮度对比，但结构特征永远存在！DaoAI AI AOI在低对比度环境下依然能精准分割边界，识别率提升3倍。

闭环学习：产线数据即训练场景

• Day 1： 初始模型准确率85.2%

• Day 30： 500组回馈样本 → 91.8%

• Day 90： 5000组产线数据 → 96.3%

关键技术：作业员一键标注误报样本→5分钟内纳入训练集→云端GPU即时优化→次日产线更新。无需停止生产，模型持续进化，真正实现「越用越准」。

导入效益：6项 KPI 数字说话

关键指标	传统AOI	DaoAI AI AOI	提升幅度
复判率	32%	8%	↓ 75%
调参频率	每日3次	每周1次	↓ 85%
漏检率	2.1%	0.3%	↓ 86%
首次pass率	71%	93%	↑ 31%
调机工时	180h/月	45h/月	↓ 75%
ROI回收期	-	3个月	-

总价值：年节省人工复判成本480万人民币，产能提升25%，品质竞争力跃升行业前10%。

02、实际案例：汽车电子龙头转型成功

客户背景：国内领先车载PCB制造商，年产50万套ADAS控制板，黑色高密度BGA占比65%。

导入前困境

❎ AOI良率仅71%，月复判工时1800h

❎ 黑色板漏检率3.2%，退货率超标2倍

❎ 每日调机停线4h，产能损失15%

导入后成果

✅ AOI良率提升至93%，复判工时降至400h

✅ 黑色BGA焊点漏检率从3.2%降至0.2%

✅ 年节省人工成本480万人民币，ROI回收3个月

✅ 通过汽车级IATF16949零缺陷审核

DaoAI 已全线对应，领跑下一代智能制造标准。

数据来源：行业调研+真实案例统计，实际效果依产品、产线状况而异。
