🚗 引言：从"看清"到"看懂"的维度跨越

自动驾驶技术的演进，本质上是一场感知的革命。从 L2 级的辅助驾驶迈向 L4/L5 级的全自动驾驶，核心痛点不再是"看清"路面上有什么，而是要像人类司机一样"看懂"物体在三维空间中的确切位置和姿态。

传统的 2D 图像感知虽然在识别红绿灯、车道线方面表现优异，但它天生缺失了一个关键维度——深度。在 2D 摄像头眼中，一张贴在卡车尾部的汽车海报，可能与真实的汽车难以区分；而在逆光或黑暗环境中，摄像头的"视力"更是会大幅下降。

激光雷达（LiDAR）的出现填补了这一空白。它通过发射数百万个激光点，勾勒出物理世界的精确三维轮廓。这种数据格式——点云（Point Cloud），让自动驾驶车辆拥有了"上帝视角"。但随之而来的，是数据处理难度的指数级上升。如果说 2D 标注是在纸上画圈，那么 3D 点云标注就是在虚空中"搭积木"。面对单帧数十万个离散、稀疏且无序的激光点，如何高效、精准地完成标注，已成为制约自动驾驶算法落地的最大瓶颈之一。

本文将剥离枯燥的理论定义，带你深入 3D 点云标注的真实作业现场，剖析其中的技术难点与实战技巧。

📚 深入理解：点云数据的"脾气"

要做好标注，首先得听懂数据的"语言"。点云数据与我们熟悉的照片（像素矩阵）截然不同，它有着独特的"怪脾气"。

1. 稀疏性：由实入虚的挑战

照片上的像素是密密麻麻铺满的，而点云则是"千疮百孔"的。在激光雷达的扫描中，物体表面是由一个个离散的点构成的。

• 近密远疏：在 10 米处，一辆车可能由数千个点组成，轮廓清晰可见；但到了 100 米外，同样的车辆可能只剩下寥寥几个点，甚至看起来像是一团杂乱的噪点。标注员需要具备极强的空间想象力，根据这几个点"脑补"出车辆的完整形态。
• 遮挡即消失：不同于透视原理，激光无法穿透物体。如果行人被路灯挡住了一半，那么点云数据里这个行人就是"残缺"的。标注时必须通过上下文推断被遮挡部分的形状，这对经验要求极高。

2. 无序性与非结构化

计算机处理图像时，知道像素 (0,0) 的右边是 (0,1)。但在点云文件中，几万个点的排列是完全随机的。你无法简单地告诉计算机"这一块是车"，因为"这一块"在数据结构上并不连续。这也是为什么 PointNet 等深度学习网络结构如此特殊的原因——它们必须在无序的数据中寻找特征。对于标注工具而言，这意味着必须提供极其高效的渲染和索引机制，否则加载一帧数据就要卡顿半天。

3. 反射率的"谎言"

点云不仅有坐标 (x, y, z)，还有一个重要属性是反射强度（Intensity）。金属、沥青、树叶对激光的反射率不同。有经验的标注员会利用这一点：比如路牌和车牌通常有极高的反射率，在强度图中会显得格外"刺眼"，利用这个特征可以快速区分路牌和普通金属板。

🎯 3D 标注任务详解：不只是画框

1. 3D 目标检测 (3D Object Detection)

这是目前最主流的任务，目的是给物体加上一个紧致的"金钟罩"（3D Bounding Box）。

• 难点在于"朝向"：在 2D 图片里，车头朝向可能不那么重要。但在 3D 规划中，必须精确知道车头朝向（Yaw角），误差超过几度都可能导致预测轨迹偏离车道。对于圆形物体（如行人）或远处的模糊车辆，判断朝向往往需要反复比对前后帧。
• 7自由度与9自由度：基础标注只需确定中心点 (x,y,z)、长宽高 (l,w,h) 和航向角。但在复杂的上下坡路段，还需要标注俯仰角 (Pitch) 和横滚角 (Roll)，否则框住的车辆就会像悬浮在半空或陷入地下。

2. 点云语义分割 (Semantic Segmentation)

这项任务要求给每一个点打上标签，相当于给世界"上色"。

• 边缘处理的噩梦：最大的挑战在于物体交界处。例如，人行道边缘的植被和路面混杂在一起，或者树叶遮挡了部分红绿灯。标注员需要像外科医生一样，精准地将属于"植被"的点和属于"路面"的点剥离开来，任何一点"手抖"都会影响算法对路沿的判断。

3. 4D 标注：加入时间维度

也就是场景流估计 (Scene Flow) 和 目标跟踪。

• 静态的点云是每一帧独立的，但现实是连续的。标注员需要在一个序列（Clip）中，锁定同一个物体（ID），并确保它的框在每一帧都平滑过渡。如果第一帧车长 4.5 米，第二帧变成了 4.6 米，这种"忽大忽小"的数据会直接搞晕算法模型。保持时序一致性是高阶标注员的核心竞争力。

💡 实战技巧：如何提升标注"信噪比"

1. "三视图"联动法

很多新手习惯只在 3D 自由视角下画框，这很容易产生视觉误差——看着框住了，转个角度发现框在半空中。

• 最佳实践：必须养成**“俯视图定位置，侧视图定高度，前视图定宽窄”**的习惯。俯视图（BEV）是判断车辆朝向和位置最准的视角，而侧视图则是切分地面点和车轮点的神器。

2. 巧用辅助信息

不要死磕点云。现在的采集车通常都配备了高分辨率相机。

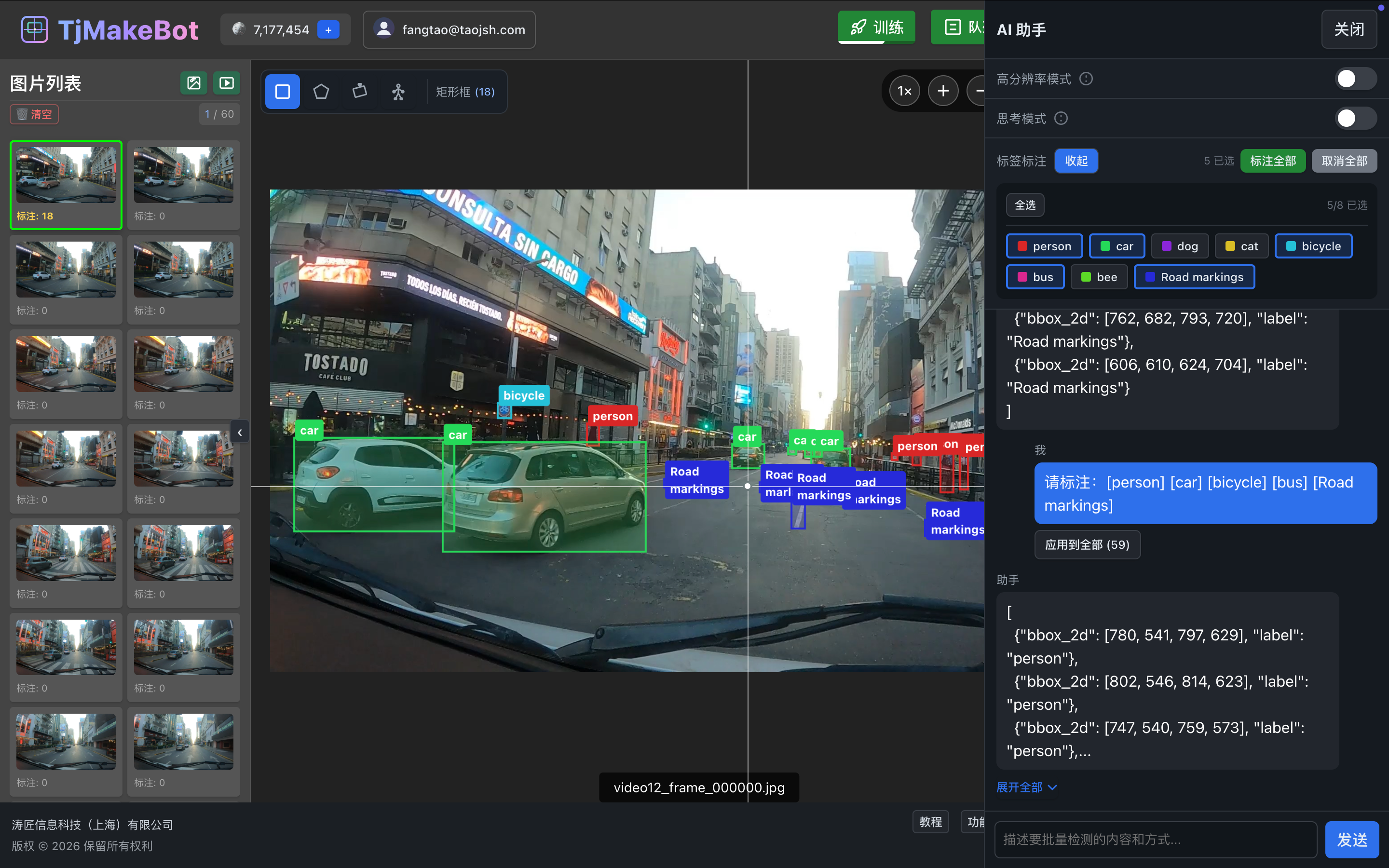

• 融合校验：当点云稀疏到无法辨认是"人"还是"树干"时，看一眼对应的 2D 图像往往能瞬间破案。优秀的标注工具会自动将 3D 框投影到 2D 图像上，如果投影框与图像中的物体完美贴合，说明 3D 标注是准确的。

3. 应对"鬼影"与噪点

激光雷达有时会产生虚假点（鬼影），比如经过高反光玻璃幕墙时。

• 鉴别技巧：鬼影通常出现在墙后或不合理的空中，且点云密度异常稀疏。标注时要学会"断舍离"，果断将这些干扰数据剔除，不要把它们误标为真实物体，否则会让自动驾驶车对着空气急刹车。

📊 行业案例：从数据到模型的闭环

案例一：L4 级 Robotaxi 的城市峡谷挑战

背景：某头部自动驾驶公司在繁华市区测试时，发现车辆经常在十字路口犹豫不决。
问题诊断：分析发现，是因为路口人车混杂，且存在大量非标准车辆（如三轮车、送餐车），现有模型将其误识别或漏检。
解决方案：

1. 专项数据清洗：提取所有路口场景数据，专门针对"异形车"建立新的标注类别（如 Tricycle, Delivery_Bot）。
2. 精细化标注：对于送餐车，不仅标注车身，还额外标注其后部的保温箱，因为这部分最容易发生剐蹭。
3. 结果：经过 5 万帧专项数据的重训练，路口通行效率提升了 30%，急刹率下降了 45%。

案例二：仓储物流车的"毫米级"战争

背景：一家无人叉车公司，要求车辆能精准插入托盘孔位。
挑战：普通自动驾驶的 10cm 误差在这里是不可接受的，必须达到毫米级精度。
对策：

1. 高密度设备：使用工业级高线束激光雷达。
2. 极致贴合：标注规范要求框线必须"切"在点云的最外沿，不能有丝毫的留白（Padding）。
3. 地面分割：对地面的平整度进行了超精细的语义分割，区分出"强承重区"和"弱承重区"。
4. 结果：实现了 99.9% 的托盘对接成功率。

💬 结语

3D 点云标注，正在从一项"劳动密集型"工作，转变为"技术与经验密集型"的专业领域。它不再是简单的人力堆砌，而是对物理世界数字化理解的构建过程。

随着传感器精度的提升和自动驾驶场景的泛化，数据标注的质量门槛只会越来越高。选择合适的工具，建立科学的标注流程，不仅能降本增效，更是保证自动驾驶算法安全落地的基石。

在 TjMakeBot，我们致力于通过技术手段抹平 3D 数据的复杂性，让数据流转更顺畅，让自动驾驶的"眼睛"更明亮。

---
