在现代软件开发与企业架构实践中，可视化工具已成为连接业务与技术、促进跨团队协作的关键手段。然而，面对众多建模语言和框架，如何为不同场景选择合适的架构表达方式，是每一位架构师、产品经理和开发团队都必须面对的问题。本文将系统性地对比两种主流架构建模方法——C4模型与ArchiMate，深入剖析其设计理念、适用场景、技术特点及实际应用价值，帮助读者在复杂多变的项目环境中做出更明智的技术决策。

什么是C4模型？——面向开发者的轻量化软件架构表达

由Simon Brown提出并广泛推广的C4模型，本质上是一种开发者导向的轻量化架构可视化方法。它不追求形式上的标准化或理论上的完备性，而是强调清晰性、可操作性和与代码实现的直接关联，特别适用于敏捷开发团队、后端架构师以及需要快速迭代的软件项目。

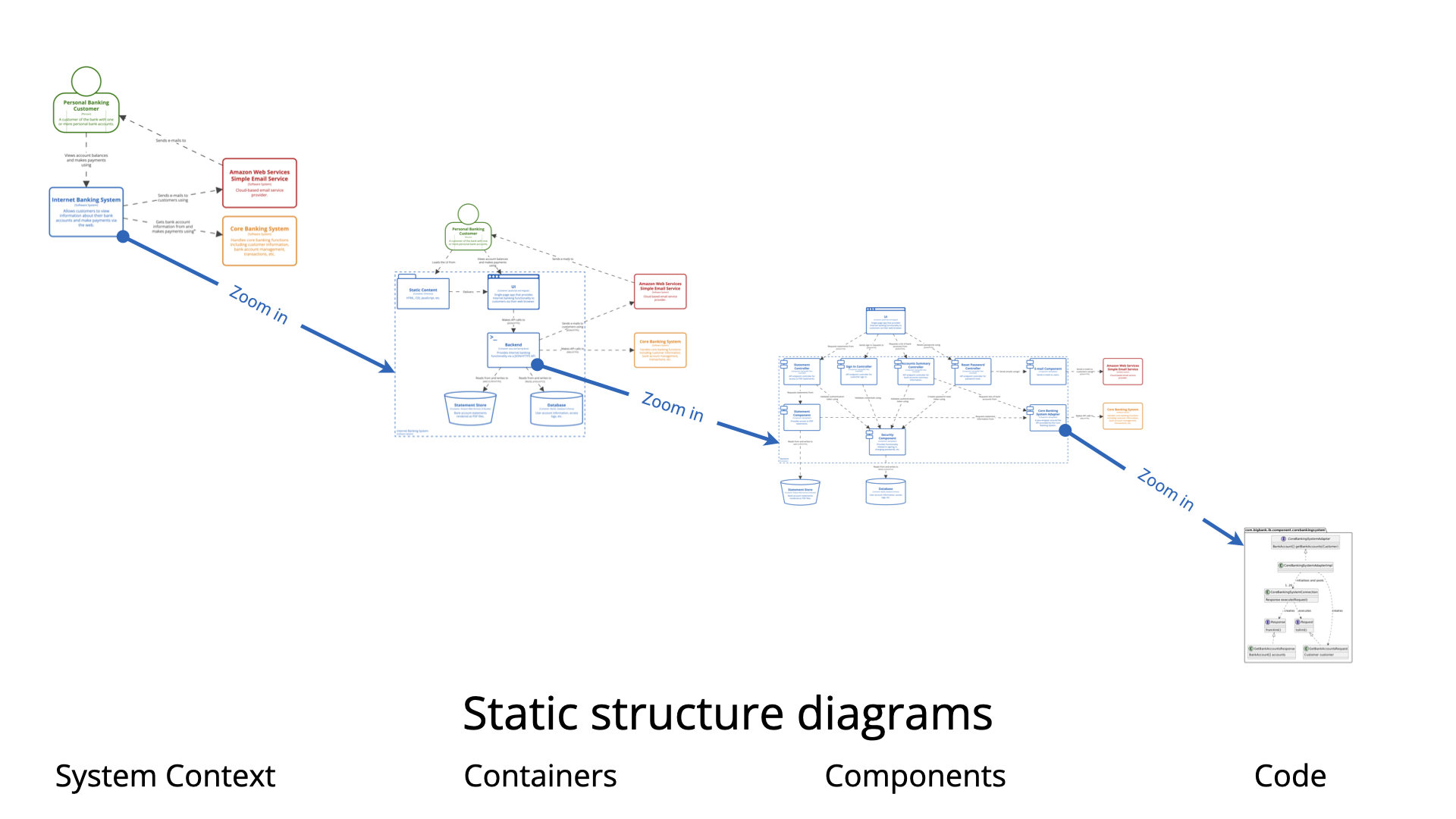

C4模型采用“层级缩放”（zoom-in）的结构逻辑，类比于Google地图的层级浏览功能，从宏观环境逐步聚焦到具体实现细节，共分为四个抽象层级：

• 系统上下文图（System Context）：展示软件系统在整体环境中所处的位置，明确系统与外部参与者（如用户、第三方服务、设备）之间的交互关系。例如，在在线银行系统中，它会明确指出“客户通过网页访问”、“系统调用邮件服务通知账户变动”等关键连接。
• 容器图（Container Diagram）：聚焦于系统中主要可部署单元，如Web应用、移动App、数据库、微服务、API网关等。这些单元通常代表独立运行的模块或服务实例，是部署和运维管理的最小单元。
• 组件图（Component Diagram）：深入容器内部，描述其内部结构，比如“身份验证服务”、“交易处理引擎”、“账户摘要模块”等具体功能组件之间的职责划分与调用关系。
• 代码图（Code Diagram）（可选）：作为最底层的视图，展示代码层面的类图或模块结构，通常用于开发团队进行技术评审、接口设计或重构讨论。多数团队出于敏捷高效考虑，会跳过此层级或仅在必要时使用。

与传统建模工具不同，C4模型对图形符号没有严格限制。它支持使用最简单的元素——矩形框与线条，无需依赖复杂的UML或企业级符号体系，从而大幅降低学习门槛和绘图负担。这种“去形式化”设计使其更贴近真实开发流程，也更容易被前端、后端、测试等多角色团队理解与共同维护。

什么是ArchiMate？——面向企业级的标准化架构语言

由The Open Group设立的ArchiMate，是目前最成熟、最全面的企业级架构建模语言，旨在打通企业战略、业务流程与技术实现之间的壁垒。它不仅关注软件系统本身，更覆盖从商业模式、关键流程到底层技术平台的全链条，适用于大型组织在数字化转型、IT治理和战略对齐中的复杂需求。

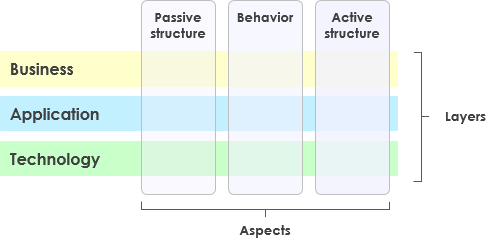

ArchiMate的架构结构分为三大核心层，构成一个完整的企业价值链条：

• 业务层（Business Layer）：定义组织的核心业务过程、角色（如客户、运营人员）、服务目标与价值主张。例如，“零售银行业务”中“客户开立账户”、“资金转账”等流程是该层的关注点。
• 应用层（Application Layer）：描述支撑业务目标的应用系统、服务模块与接口。例如，“在线银行应用”通过“账户管理服务”实现客户登录与查询功能，这些服务是业务流程的实现载体。
• 技术层（Technology Layer）：涵盖硬件基础设施、网络环境、平台服务等实际运行资源，如“Web服务器节点”、“数据库集群”、“云存储服务”，它们为上层应用提供运行支撑。

除了这三大层级，ArchiMate还引入了多个辅助维度：

• 动机层（Motivation）：用于阐述系统建设的驱动力，如“提升客户满意度”、“降低运营成本”等，使技术决策具备明确的战略依据。
• 实现与迁移视图：支持对系统演进路径、版本迭代、平台迁移的建模，适用于长期项目规划与合规审计。

ArchiMate的一大优势在于其高度结构化和语义精确性。它定义了丰富的建模元素（如实体、行为、主动结构）与严谨的语义关系（如“实现”（realization）、“触发”（triggering）、“服务”（serving）、“关联”（association）），确保不同部分之间逻辑严谨、可追溯。这种标准化特性，特别适合需要跨部门协同、接受外部审计或进入政府监管领域的大型企业。

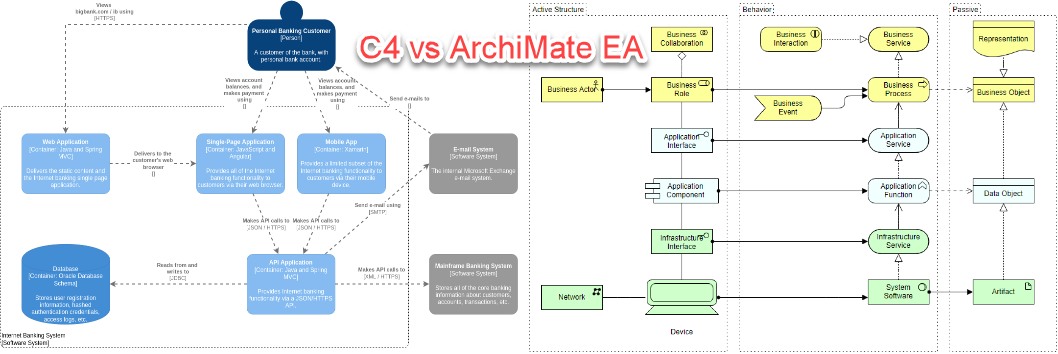

C4模型与ArchiMate的核心差异：场景定位与使用边界

尽管两者都服务于“架构可视化”这一目标，但它们在目标定位、覆盖范围、表达方式和适用人群上存在显著差异：

对比维度	C4模型	ArchiMate
核心关注点	软件系统架构，特别是服务划分与组件交互	企业级整体架构，涵盖业务、应用与技术全链路
适用范围	单一软件系统或微服务架构组	整个组织的IT与业务体系
复杂度与形式	轻量级、灵活、符号自由	高度结构化，符号与语义严格定义
目标受众	开发团队、后端工程师、系统架构师	企业架构师、业务领导人、IT治理团队
组织结构	四层缩放结构（上下文→容器→组件→代码）	三层架构（业务→应用→技术）+ 多视图支持
建模工具要求	无需特定工具，可用任何绘图软件	依赖专业建模平台，需掌握标准元素与关系
典型应用场景	敏捷开发、微服务设计、API网关规划	战略对齐、IT治理、数字转型规划
学习门槛	极低，可快速上手	较高，需系统学习与实践

简而言之，C4是“开发者的画笔”，用于在代码层面明确系统的内部结构与交互；而ArchiMate是“企业的蓝图”，用于在战略层面描绘组织如何通过技术实现业务目标。两者并非对立，而是一种互补关系——在真实项目中，许多团队会采用“双轨制”建模策略：

• 使用ArchiMate构建企业级的业务与技术全景，明确系统与业务之间的“对齐关系”；
• 在该全景基础上，通过C4模型深入某一软件系统，进行细节设计与实现规划。

现实案例：在线银行系统的双重建模实践

举一个具体场景来体现两种方法的协同作用——设计一个在线银行系统。

使用C4模型的视角：

从软件实现角度出发，C4模型展示了清晰的分层结构：

• 上下文图：显示“客户”使用“互联网银行系统”，该系统与“核心银行主系统”、“邮件服务”等外部系统交互。
• 容器图：表现为“Web应用”通过“API网关”调用“交易服务”和“账户服务”；“移动App”同样调用相同的API。
• 组件图：在“API应用”内部，细化出“用户身份验证组件”、“交易处理服务”、“账户摘要模块”等具体功能组件。

该视图帮助开发团队快速理解系统边界、服务职责与依赖关系，是技术评审和开发排期的重要依据。

使用ArchiMate的视角：

从企业级战略视角出发，ArchiMate构建了完整的业务架构模型：

• 业务层：定义“客户在线开户”、“资金转账”、“账户余额查询”等核心流程，以及“客户”、“银行运营人员”等角色。
• 应用层：明确“在线银行应用组件”实现了上述业务流程，其内部包含“账户管理服务”、“交易处理服务”等具体服务。
• 技术层：指出“Web服务器节点”、“数据库集群”等基础设施为应用提供运行环境，并通过“负载均衡”、“高可用部署”保障服务质量。

该视图不仅展示了技术实现，更说明了系统如何支持企业战略目标，如“提升用户服务质量”、“增强交易安全性”等，是向管理层汇报和进行投资决策的关键依据。

如何在实践中融合两者？——Visual Paradigm平台的价值实践

随着企业架构日益复杂，越来越多的组织开始寻求能够支持多模型、多视角、多角色协同的建模平台。在这一背景下，Visual Paradigm作为一款全功能建模工具，凭借其对C4与ArchiMate的原生支持，为架构师和开发团队提供了强大的融合能力。

其核心优势体现在以下几个方面：

• 原生支持双模型体系：平台内置完整的ArchiMate 3.2标准元素与关系模型，支持标准视图（如能力图、流程图、映射图）；同时新增C4模型完整支持，涵盖六个关键视图：系统上下文图、容器图、组件图、部署图、动态图，以及景观视图（Landscape View），实现全链路覆盖。
• AI驱动的建模辅助：支持“AI C4图表生成器”和“C4 PlantUML Studio”功能，用户只需输入自然语言描述（例如：“生成一个微服务架构的容器图，包含用户认证、商品查询、订单服务”），平台即可自动生成符合C4规范的可视化结构，极大提升建模效率与准确性。
• 全场景集成能力：支持与UML、BPMN、TOGAF ADM生命周期、ERD、代码工程及项目管理工具（如PMBOK）无缝集成，实现从需求分析、系统设计到实施交付的全流程闭环管理。
• 高效的协作与共享机制：提供拖拽式建模、元素复用、语法验证、团队协同编辑与版本控制功能，支持桌面端与在线端协同，实现跨地域、跨角色的实时协作。
• 混合工作流支持：项目可以按“先企业级规划，后系统级细化”的流程展开——先在ArchiMate中定义业务目标与技术路径，再在C4视图中对关键子系统进行深入设计，所有视图在单一项目中保持链接与一致性，避免信息孤岛与版本冲突。

这种“上下结合、内外协同”的建模方式，不仅提升了架构设计的完整性与可操作性，也显著增强了团队沟通效率与决策透明度。对于远程办公频繁、多团队协作的现代企业（如位于西雅图、硅谷或上海的科技公司），Visual Paradigm的在线版本尤其适合快速启动、灵活配置，无需复杂安装与前期培训。

结论：选择何种模型，取决于你的组织需求

在选择架构建模工具或方法时，不应简单地“选一个好”，而应基于实际业务场景与团队能力做出权衡：

• 若团队专注于软件开发，强调快速迭代、清晰职责划分，推荐优先采用C4模型，它能以最低成本提升开发效率与团队共识。
• 若组织需要与管理层对齐、进行战略规划或满足合规审计要求，应采用ArchiMate作为主架构语言，确保技术决策与业务目标的深度对齐。
• 理想状态下，两者应形成协同：C4作为技术实现的“细粒度显微镜”，ArchiMate作为企业战略的“宏观雷达”，共同构成一个完整、立体的架构认知体系。

最终，无论选择哪条路径，真正的价值不在于“画了多少图”，而在于“是否让团队看得清、说得通、做得对”。而像Visual Paradigm这样的平台，正是帮助组织打破建模边界、实现架构透明化与敏捷协同的关键工具。
