在AI技术飞速发展的今天，流程图绘制工具也经历着深刻变革。Mermaid代码作为一种轻量级的图表描述语言，正在成为产品经理、开发者等职场人士手中的新利器。今天这篇文章，我们将深入浅出介绍Mermaid代码的应用场景，并对比市面上6款主流的Mermaid代码在线生成流程图工具，帮助你找到最适合的那一款。

Mermaid是什么？

Mermaid是一种基于JavaScript的开源图表工具，它允许用户通过简单的文本描述来创建各类图表。2014年由Knut Sveidqvist创建以来，Mermaid已经发展成为GitHub、GitLab、Notion等知名平台的内置功能。

跟常见的拖拽式画图软件不同，Mermaid采用的是“写代码画图”的路线。就像Markdown文档那样，用几行简洁的文本描述出图表结构，浏览器会自动把它渲染成精美的可视化图表。这种方式最大的好处是图表内容能被Git这类版本管理工具追踪，设计稿和代码实现了真正的同步更新。

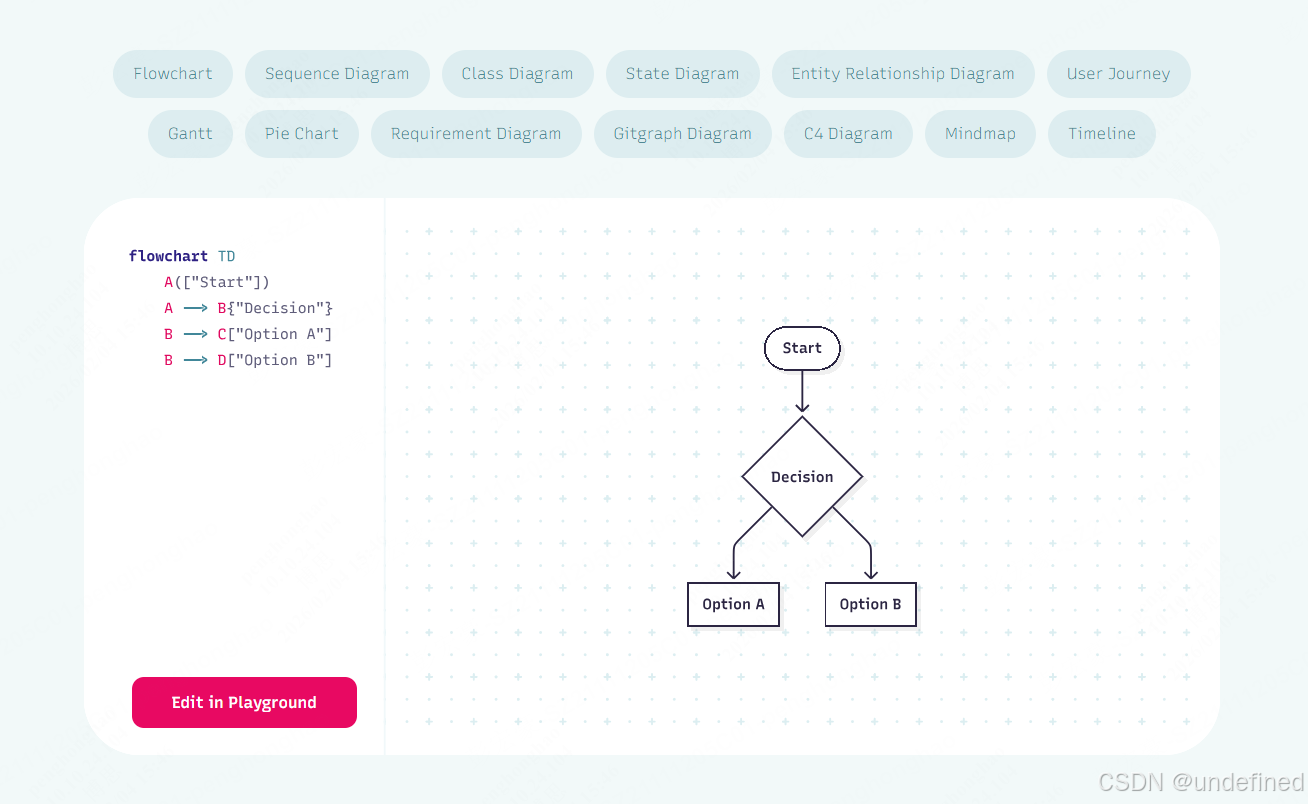

基于Mermaid能绘制的图表种类相当丰富：流程图（Flowchart）、时序图（Sequence Diagram）、甘特图（Gantt Chart）、类图（Class Diagram）、状态图（State Diagram）、ER图（Entity Relationship Diagram）、用户旅程图（User Journey）等等，加起来有十几种。正因为类型这么全，从产品设计到技术开发的各个场景，Mermaid基本都能派上用场。

Mermaid代码为什么变得如此流行？

看看数据就知道它有多火，短短三年时间，Mermaid在GitHub上的Star数从4万冲到了7万多，这背后藏着几个有意思的原因。

ChatGPT这类大模型带火了Mermaid。这些AI天生就擅长输出格式工整的文本内容，而Mermaid代码恰好属于结构化语言。你跟AI工具说“帮我画个用户登录的流程”，它能直接给你一段可以运行的Mermaid代码，不会像以前那样只给你一堆文字描述，这让不懂代码的人也能做出专业级的流程图。

OpenAI在2023年推出的Code Interpreter功能里就集成了Mermaid。你用自然语言描述需求，AI立马给你生成代码并渲染出图来，这种“聊天就能绘图”的体验把门槛降到近乎为零。

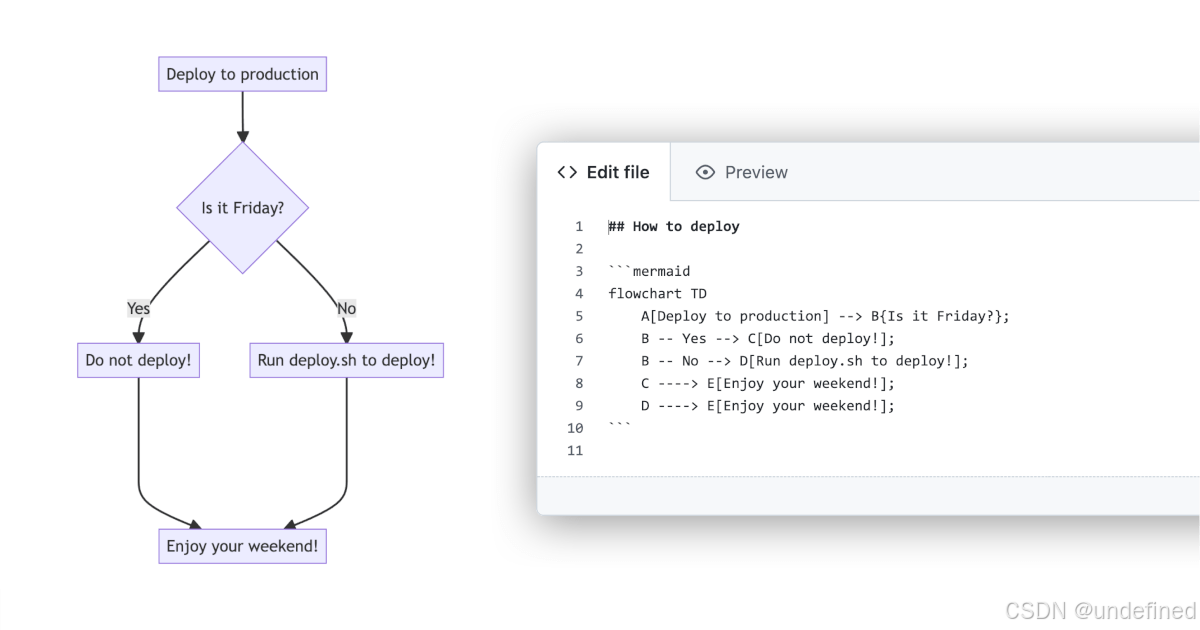

文档协作场景里，Mermaid解决了一个老大难问题。以前团队协作时，流程图都是用图片格式插到文档里，要改的话得重新打开画图软件，特别麻烦。Mermaid代码直接写在Markdown里，改起来跟修改普通文字没啥两样。在GitHub或Confluence上工作时，图表的每一次改动都有记录可查，想追溯设计是怎么一步步演变的，翻翻提交历史就行。

它的跨平台能力也相当出色。写好的Mermaid代码能在VS Code、Obsidian、Typora、boardmix、Miro、Notion等几十个工具里无缝使用。程序员在IDE里画的架构图，产品经理能直接在项目管理工具里看到，设计师也能往设计文档里引用，大家用的是同一套图表语言，沟通自然就顺畅了。

从画图这个角度来说，Mermaid特别适合需要反复修改的情况。比如敏捷开发里的用户故事流程，需求一变只要改几行代码，图就自动更新了。再比如API文档里的调用时序图，接口升级了，用代码描述能确保图和实际逻辑始终对得上。这种“文档随代码动”的特性，传统画图工具真做不到。

怎么用Mermaid代码在线生成流程图？

选择一款合适的Mermaid代码在线生成工具，需要从多个维度进行综合评估，在选择Mermaid代码绘图工具时，可按下边经过实践验证的维度进行筛选：

评估维度详解

在线可用性 工具是否支持纯浏览器操作，无需安装任何软件。这直接影响到临时使用场景和跨设备协作的便利性。部分工具虽然强大，但必须下载客户端才能使用，这在公共电脑或移动设备上会造成不便。

学习曲线 对于初学者，界面的直观性至关重要。优秀的工具应该提供可视化预览、语法高亮、代码提示等辅助功能。是否有中文文档、示例模板和交互式教程，这些都会显著影响上手速度。

使用成本 免费版本的功能限制是什么？付费版价格如何？对于个人用户和小团队，是否有性价比高的订阅方案？部分工具采用按导出次数计费，部分则是会员制，需要根据实际使用频率计算。

导出格式 支持的导出格式直接决定了图表的后续用途。PNG/JPG适合插入文档，SVG保留矢量特性便于二次编辑，PDF适合正式交付，而导出为代码则方便嵌入网页。专业工具还应支持自定义分辨率和背景透明度。

AI辅助能力 这是AI时代的新兴指标。工具是否内置AI生成功能？能否通过自然语言描述自动生成Mermaid代码？AI生成的准确度和可定制性如何？这些功能能让非专业人员也能使用Mermaid。

协作功能 对于团队使用，实时协作编辑、评论反馈、版本历史等功能必不可少。部分工具支持分享链接让他人查看或编辑，部分则集成了完整的团队权限管理系统。

扩展性 除了基础流程图，工具是否支持Mermaid的全部图表类型？能否自定义主题样式？是否提供API接口供企业集成？这些决定了工具的长期价值。

性能稳定性 处理大型复杂图表时的渲染速度如何？在网络不稳定时能否离线使用？自动保存功能是否可靠？这些细节在实际工作中往往至关重要。

移动端支持 在移动办公日益普及的今天，工具在手机和平板上的可用性不容忽视。响应式设计、触屏优化、移动端导出都是加分项。

接下来我们将对6款主流的Mermaid代码在线生成流程图工具进行深度解析，看看它们在这些维度上的具体表现。

Mermaid代码生成流程图工具有哪些？

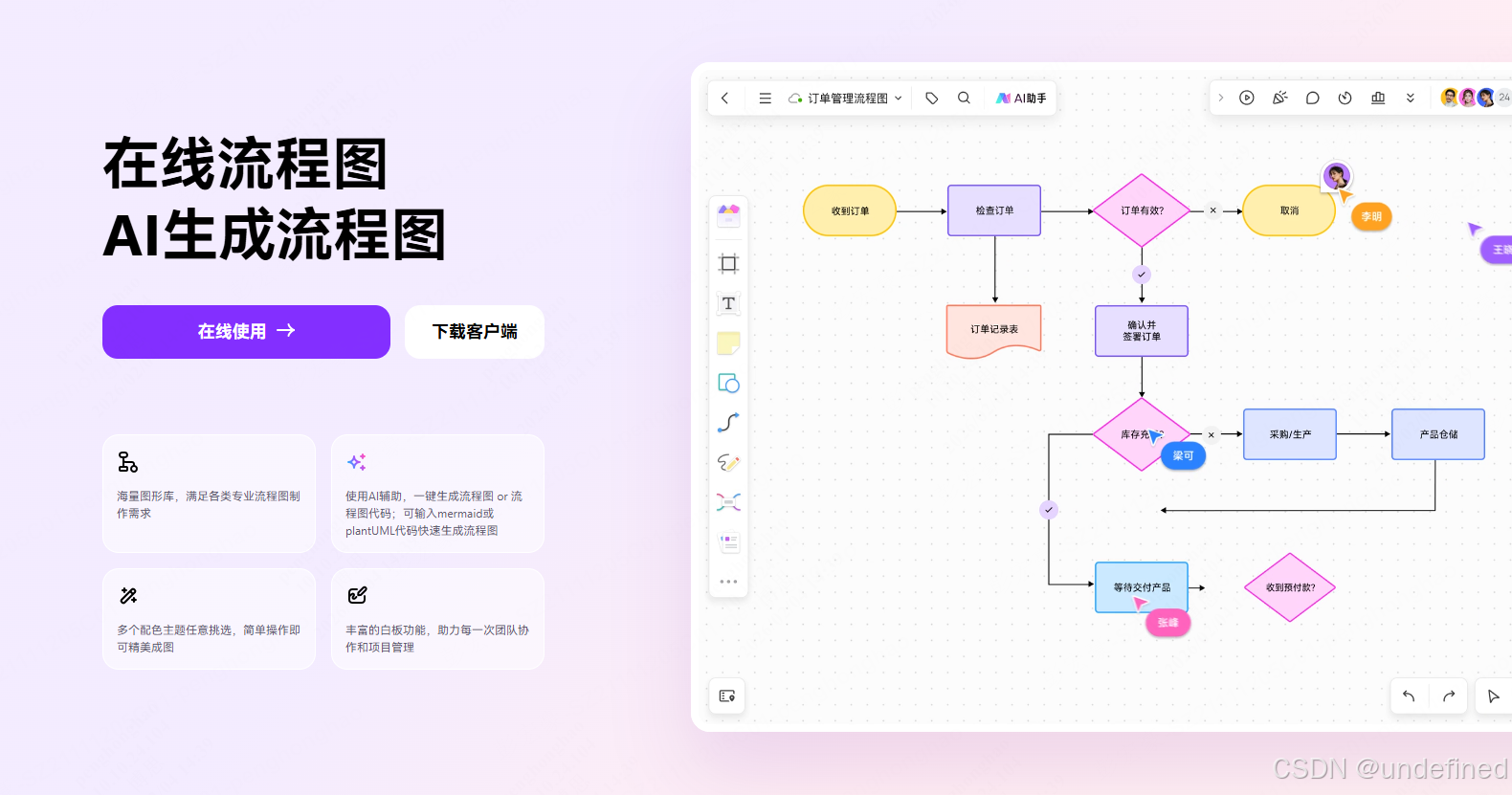

01 boardmix AI：协作白板中的AI绘图专家

核心定位：集AI生成、实时协作和多人编辑于一体的在线白板工具

目标用户 产品经理在需求评审会上即时绘制业务流程，研发团队进行技术方案讨论时快速可视化架构，设计师整理用户旅程时生成交互流程，远程团队进行头脑风暴时同步创作。

核心优势

AI对话生成流程图 boardmix内置的AI助手支持中文对话，你只需描述“画一个电商订单处理流程，包含下单、支付、发货、确认收货四个环节”，AI就能自动生成对应的Mermaid代码并渲染成图。测试显示，中等复杂度的流程图生成准确率达到85%以上，比手写代码节省约70%的时间。

无缝的白板集成 生成的流程图直接出现在无限画布上，可以与其他元素（便签、图片、思维导图）自由组合。在产品设计阶段，你能把用户画像、竞品分析、功能流程图放在同一个画布中，建立完整的设计语境。这种整合性是单纯的代码编辑器无法提供的。

实时多人协作 支持最多500+人同时在线编辑，每个人的光标带有颜色标识。当团队讨论流程优化时，有人修改代码，其他成员能立即看到图表更新。内置的语音/视频通话功能让远程协作如同面对面交流。

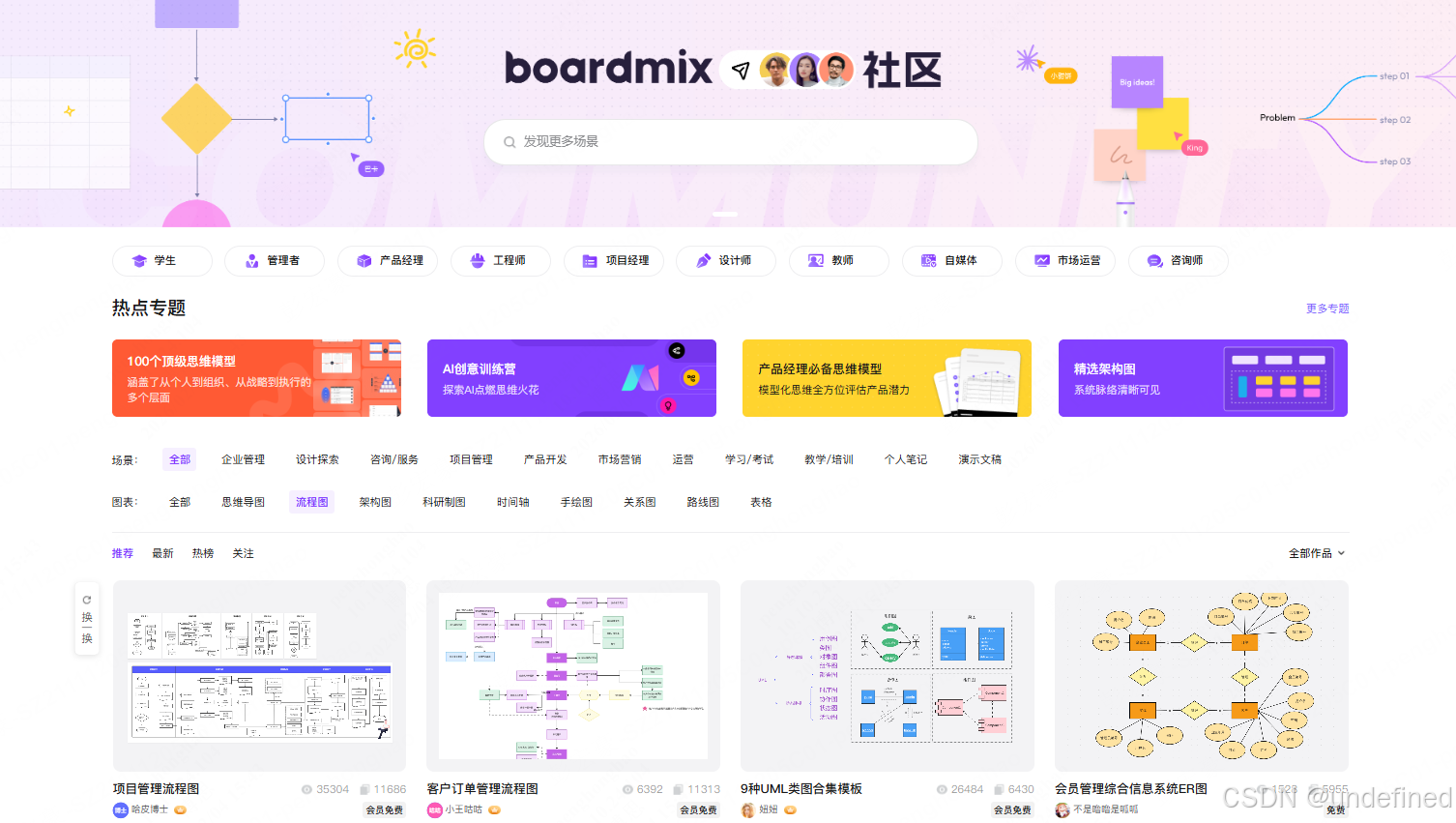

丰富的模板库 boardmix模板社区预置了超过200个流程图模板，覆盖软件开发、业务流程、组织架构等场景。每个模板都附带可编辑的Mermaid代码，初学者可以通过修改模板快速入门。

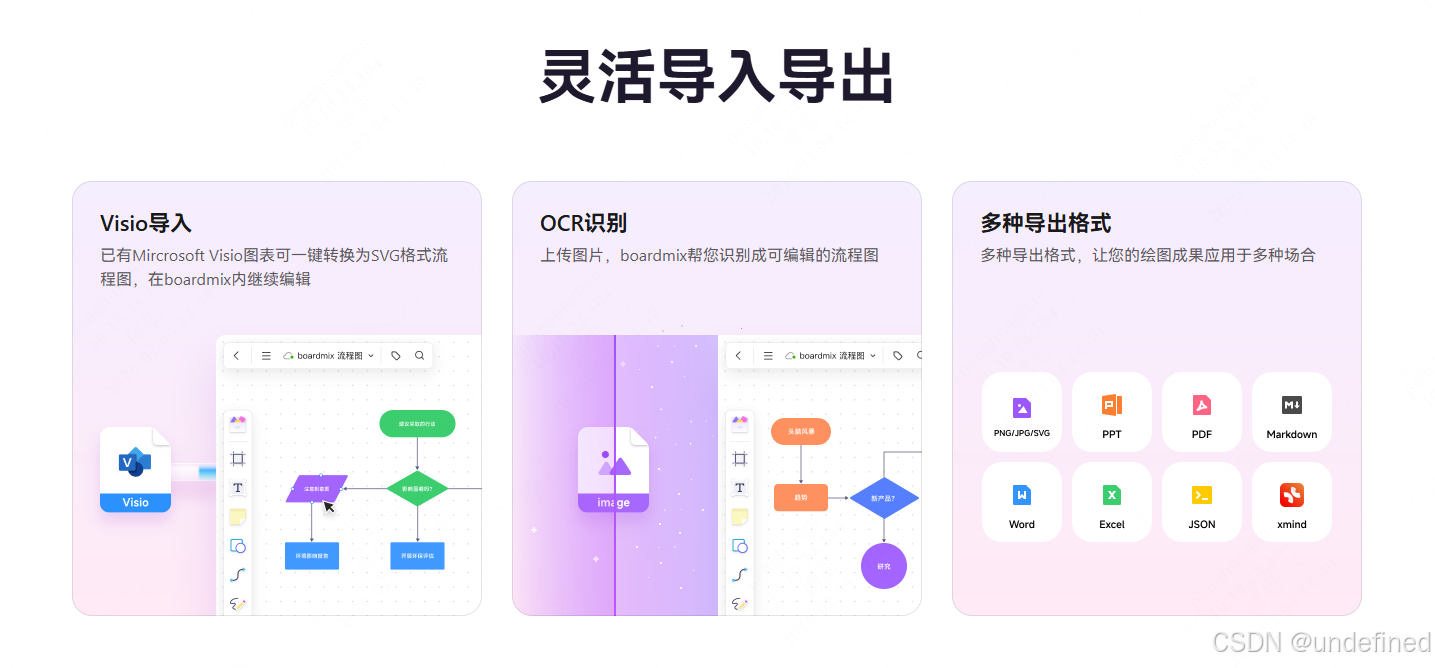

灵活的导出选项 支持导出为PNG（最高4K分辨率）、SVG（矢量格式）、PPT、PDF、Markdown、Word、Excel以及纯代码。特别实用的是批量导出功能，可以一次性将画布上的多个流程图分别导出，适合准备汇报材料的场景。

典型应用场景

场景一：产品需求评审会。产品经理在boardmix上展示PRD文档，当讨论到某个功能的实现逻辑时，直接调用AI生成流程图。研发团队实时提出修改意见，产品经理边讨论边调整代码，会议结束时流程图已经定稿，会议纪要和设计稿同步完成。

场景二：技术方案设计。架构师创建一个画布，左侧粘贴系统需求，中间用Mermaid绘制技术架构图，右侧列出技术选型的优劣对比。团队成员异步添加评论和建议，通过版本历史可以追溯每个设计决策的演变过程。整个方案设计从分散的文档变成了一个可交互的知识库。

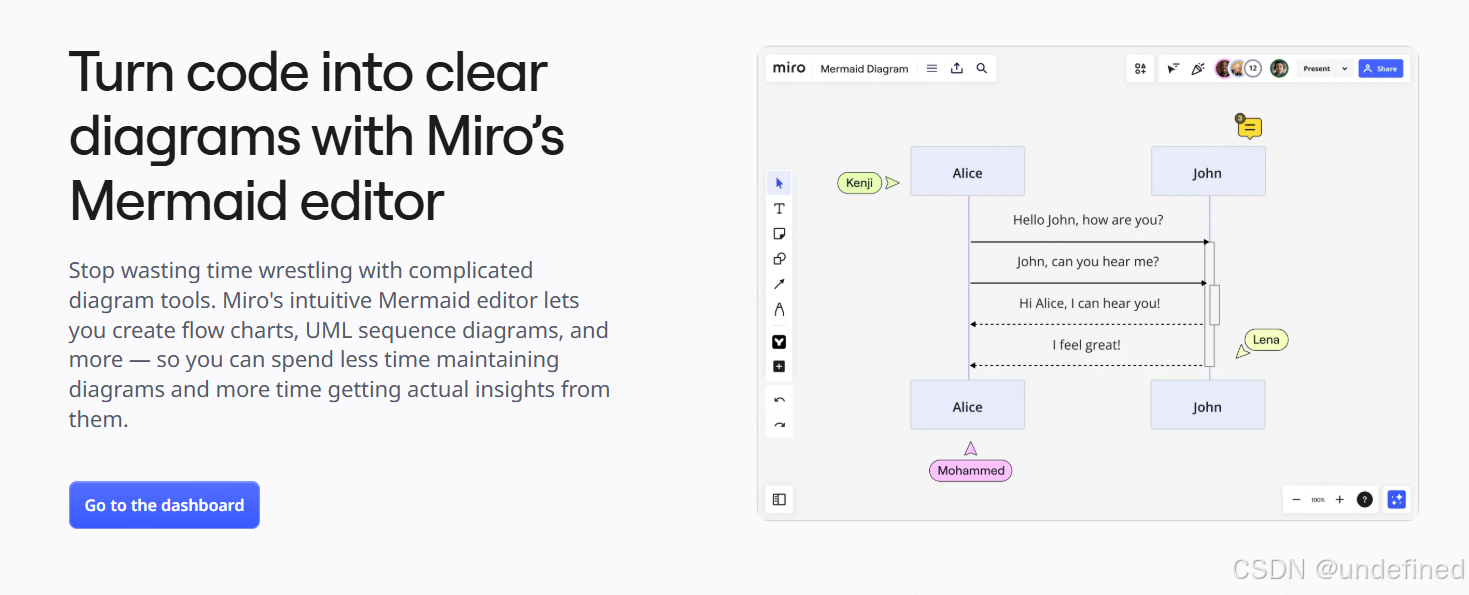

02 Miro：企业级协作平台的Mermaid集成

核心定位：为大型团队提供企业级白板协作，Mermaid是其众多功能之一

目标用户 跨国公司的分布式团队，需要在同一平台上进行战略规划、产品设计、敏捷开发的大型项目组，对数据安全和权限管理有严格要求的企业客户。

核心优势

深度集成生态 与Slack、Microsoft Teams、Jira、Confluence等100多款企业工具无缝对接。你在Jira中创建的任务可以自动同步到Miro白板，流程图可以关联具体的工作项。这种打通让Mermaid流程图成为企业工作流的有机组成部分，而不是孤立的文档。

强大的权限管理 支持团队、项目、看板三级权限控制。管理员可以设置谁能编辑Mermaid代码、谁只能查看、谁能导出。对于包含敏感信息的流程图，可以设置访客链接的有效期和密码保护。审计日志记录所有操作，满足企业合规要求。

专业的演示模式 Miro的演示模式将白板转化为可交互的幻灯片。你可以设置播放路径，依次聚焦不同的流程图区域，配合语音讲解形成完整的方案演示。支持录制视频并分享，适合异步沟通和培训场景。

AI助手Smart Diagramming 新增的AI功能可以分析白板上的便签和文字，自动建议生成流程图。比如你在头脑风暴阶段创建了20个功能点便签，AI能识别它们之间的逻辑关系，生成初步的功能架构图供你完善。

03 Mermaid AI Studio：专注纯粹的AI生成体验

核心定位：以AI为核心驱动力的Mermaid代码生成专用工具

目标用户 需要快速将想法可视化的个人创作者，在文档中频繁嵌入流程图的技术写作者，希望用自然语言代替代码的非技术人员，追求极简工作流的效率主义者。

核心优势

极致简化的交互 打开网页只有两个区域：左侧的对话框和右侧的图表预览。你输入“创建一个三层神经网络的前向传播流程”，AI在3秒内返回Mermaid代码并自动渲染。没有复杂的菜单，没有多余的功能，专注于“描述-生成”这一核心循环。

上下文理解能力 与ChatGPT式的单轮对话不同，Mermaid AI Studio能记住整个会话历史。你可以说“把刚才的流程图加一个异常处理分支”，AI能理解“刚才”指的是哪个图表，并在原有基础上修改。这种多轮对话能力让复杂图表的迭代变得自然流畅。

风格模板一键切换 生成图表后，可以快速应用不同的视觉主题：简约黑白、科技蓝调、商务正式等十余种预设。对于需要匹配企业VI的用户，还支持自定义颜色方案。切换主题时代码结构不变，只改变样式参数。

代码解释与教学 点击任意代码行，AI会用通俗语言解释这行代码的作用。比如点击A-->B，AI会说明“这表示从节点A指向节点B的箭头，代表流程从A流向B”。这个功能让初学者能边用边学，逐步掌握Mermaid语法。

智能纠错建议 当代码有语法错误时，不只是报错，AI还会分析问题原因并提供修改建议。比如发现闭合括号缺失，会高亮问题位置并自动补全。这种友好的错误处理降低了学习挫折感。

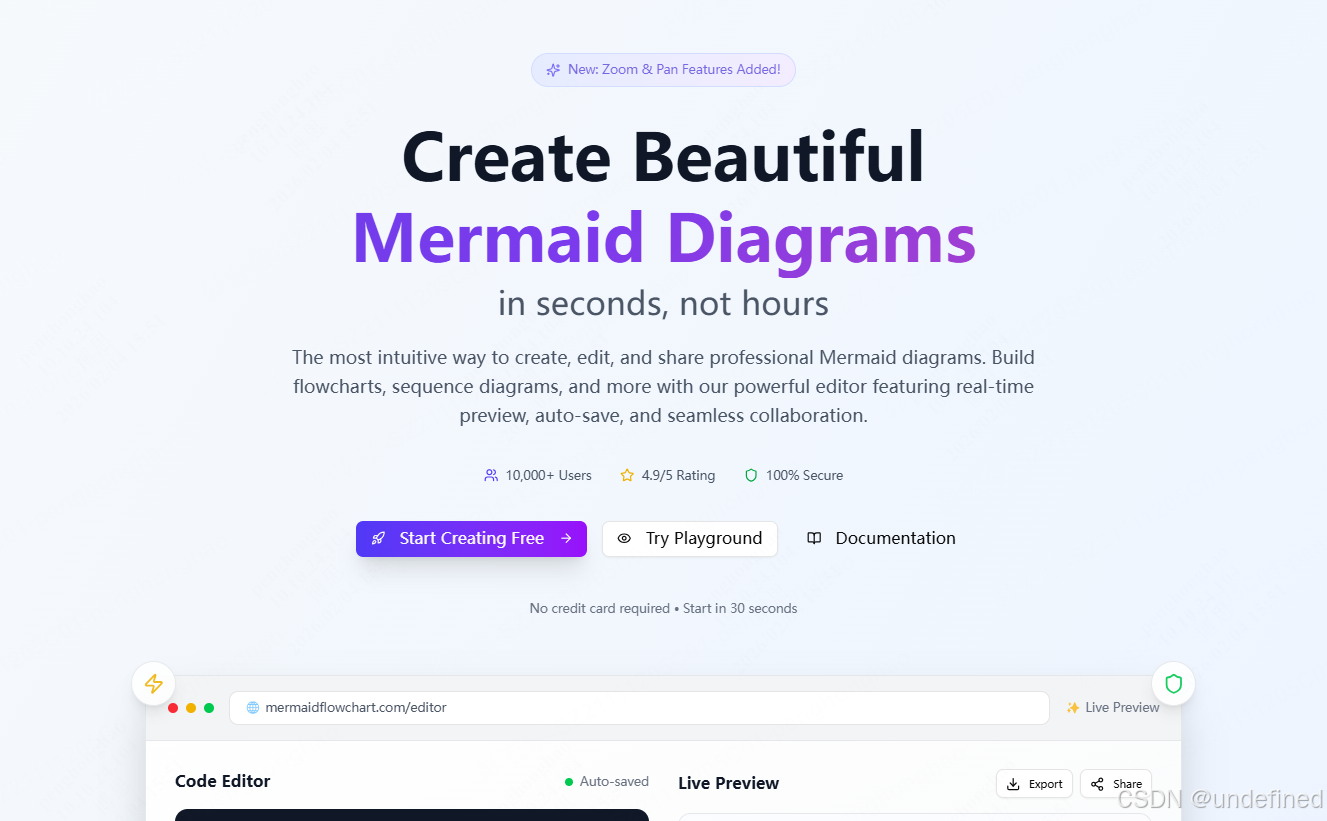

04 MermaidFlowChart：轻量级的开源选择

核心定位：即开即用的在线Mermaid编辑器

目标用户 隐私敏感的用户，临时需要绘制流程图但不想注册账号的场景，开源爱好者和自托管需求的企业，学生和教育工作者。

核心优势

完全免费与开源 MermaidFlowChart的代码托管在GitHub上，采用MIT许可证。任何人可以免费使用、修改和部署。对于预算有限的学生或初创团队，这消除了使用门槛。同时开源特性意味着社区可以贡献功能和修复bug，工具的进化不依赖单一商业公司。

零注册即用 打开网页直接开始编辑，无需创建账号或绑定邮箱。这对于临时使用场景特别友好：在公共电脑上准备演讲材料、在咖啡厅临时画个流程图发给同事，用完即走，不留下任何个人信息。

本地化部署 企业可以将MermaidFlowChart部署到内网服务器，数据完全不出企业防火墙。对于涉及商业机密的流程图设计，本地部署能满足最严格的安全要求。部署过程只需要一个Node.js环境，技术门槛不高。

实时预览与代码同步 采用分屏设计，左侧编写代码，右侧实时预览效果。支持语法高亮和自动缩进，编码体验接近专业IDE。当你修改代码时，图表以毫秒级速度更新，提供即时反馈。

浏览器本地存储 虽然不需要注册，但工具会将你的工作保存在浏览器的LocalStorage中。下次访问同一网页时，之前的图表会自动加载。这种机制在保护隐私的同时，也提供了基本的持久化能力。

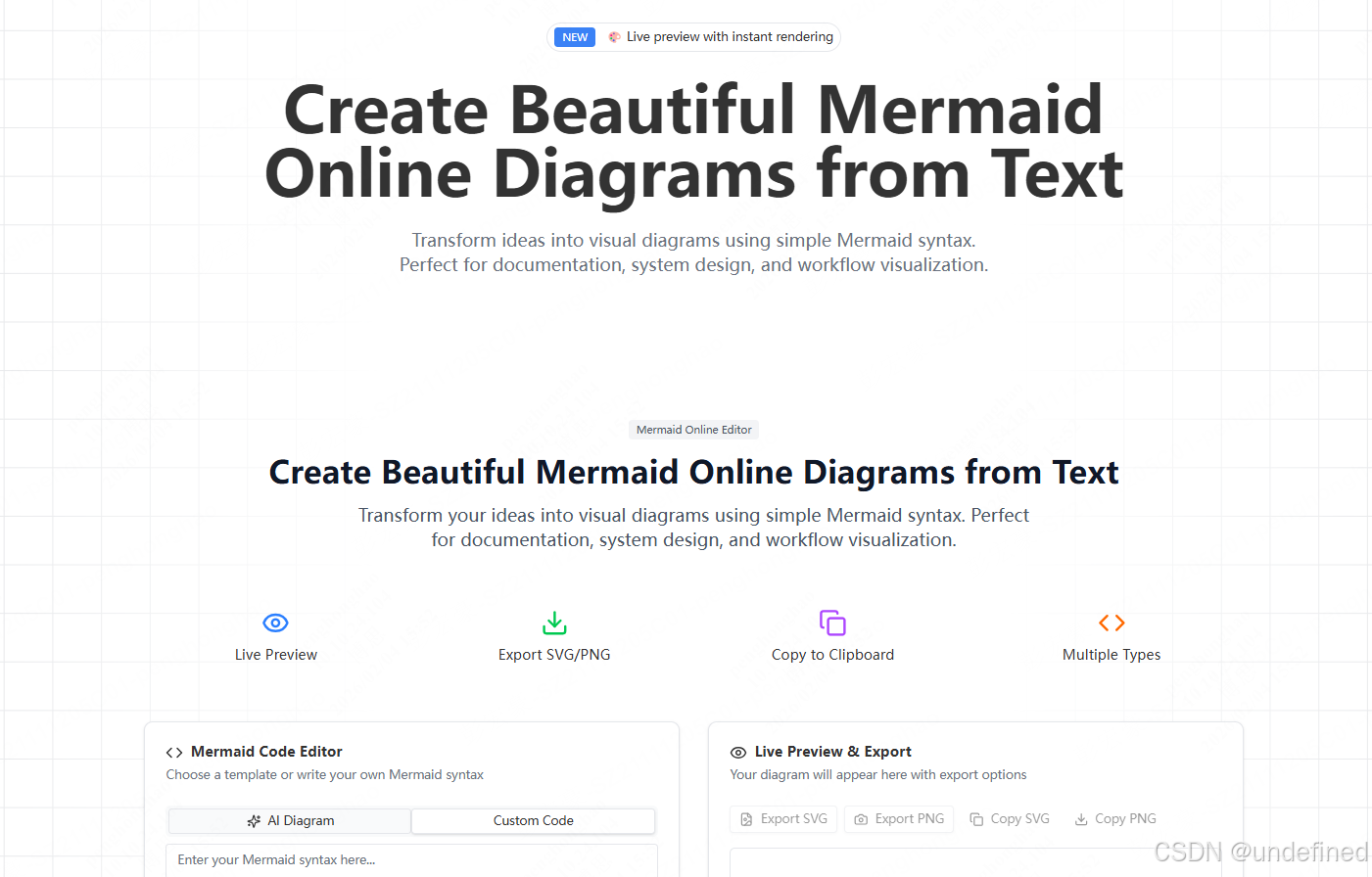

05 MermaidOnline：极简主义的绘图工具

核心定位：为Mermaid代码提供纯粹的在线运行环境

目标用户 只需要验证Mermaid代码的开发者，在技术社区分享代码片段的活跃用户，学习Mermaid语法的初学者，需要快速预览GitHub README效果的维护者。

核心优势

毫秒级响应 MermaidOnline的核心优势是速度。工具采用WebAssembly技术，将Mermaid渲染引擎编译为高性能的二进制代码。实测显示，渲染一个包含50个节点的复杂流程图，耗时不到100毫秒。这种性能让它成为代码调试的理想工具。

分享链接自动生成 编辑完成后点击“分享”，工具会将代码编码到URL中，生成一个永久链接。你可以把这个链接发到Slack、邮件或文档中，其他人点击就能看到图表。无需上传文件或登录账号，降低了协作摩擦。

多版本Mermaid支持 可以在不同版本的Mermaid引擎之间切换，从8.x到最新的10.x都支持。这对于维护旧项目特别有用：你的项目可能还在用旧版语法，MermaidOnline能帮你验证代码在不同版本下的表现，避免升级时出现兼容性问题。

代码格式化 内置格式化工具，可以一键整理混乱的代码。自动调整缩进、对齐箭头、规范命名，让手写的代码变得整洁易读。这个功能在代码审查和团队协作中能统一代码风格。

键盘快捷键 支持Ctrl+S保存到本地、Ctrl+Z撤销编辑、Ctrl+Shift+F格式化代码等常用快捷键。对于高频使用者，这些快捷键能显著提升效率，减少鼠标操作。

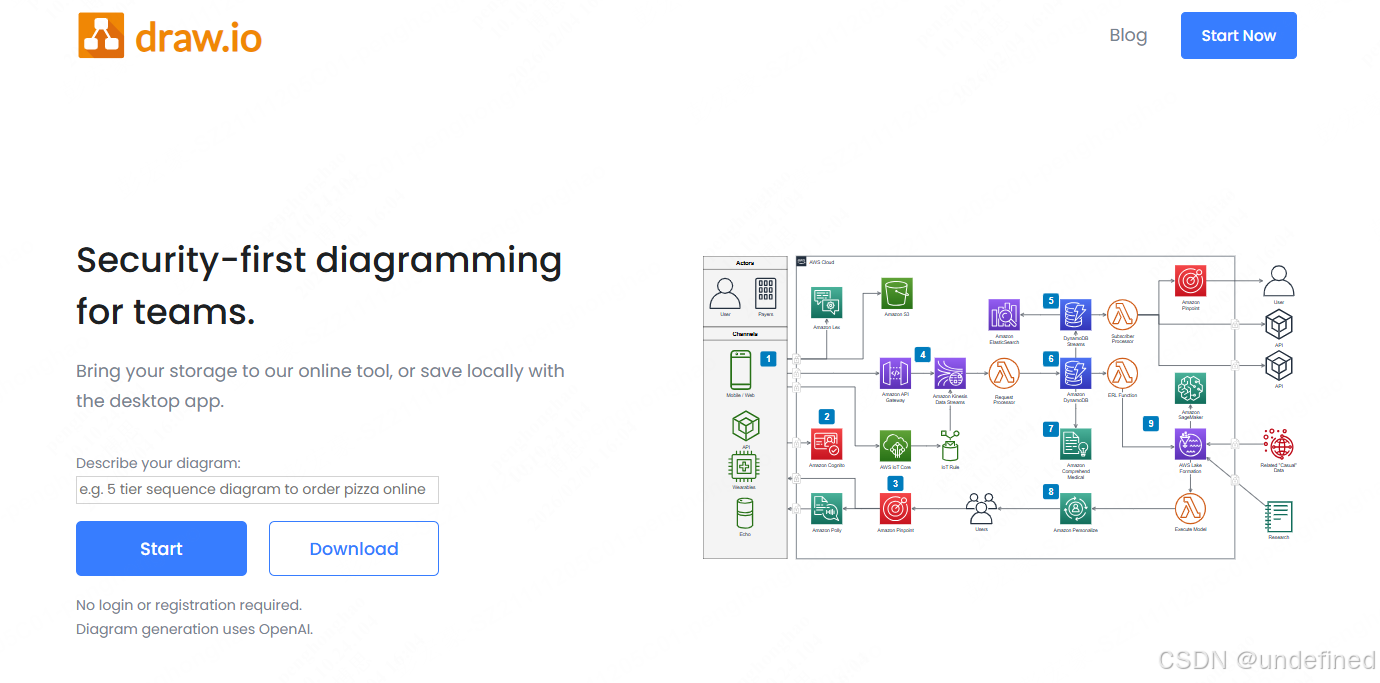

06 DrawIO：老牌绘图工具的Mermaid新能力

核心定位：功能全面的在线绘图平台，近年加入Mermaid代码支持

目标用户 已经熟悉DrawIO的长期用户，需要混合使用拖拽绘图和代码绘图的设计师，要在一个工具中完成多种类型图表的项目经理，偏好传统可视化编辑但希望尝试代码方式的用户。

核心优势

混合编辑模式 DrawIO允许在同一画布上混合使用Mermaid代码和传统图形元素。你可以用Mermaid快速生成流程主干，然后用拖拽方式添加图标、图片、注释框。这种混合模式结合了代码的效率和可视化的灵活性，适合复杂设计场景。

丰富的形状库 内置超过10000个图形元素，涵盖网络拓扑、AWS架构、UML类图等专业领域。当Mermaid默认图形不满足需求时，可以从形状库中拖入自定义元素，与Mermaid生成的图表组合。这种扩展性让DrawIO能应对几乎所有绘图需求。

多平台集成 支持保存到Google Drive、OneDrive、Dropbox等云存储，也可以导出到Confluence、Notion等协作平台。对于已经在用这些工具的团队，DrawIO能无缝融入现有工作流，不需要改变文件管理习惯。

离线桌面版 提供Windows、Mac、Linux三大平台的桌面应用，支持完全离线使用。当在飞机上或网络不稳定的环境中工作时，桌面版确保你能继续编辑。同步机制可以在联网后自动上传到云端。

高级导出选项 除了常规的图片和PDF，还支持导出为Visio格式（.vsdx）、HTML内嵌格式、XML源文件。特别是XML格式保留了完整的可编辑性，其他人用DrawIO打开时，Mermaid代码和图形元素都能继续修改。

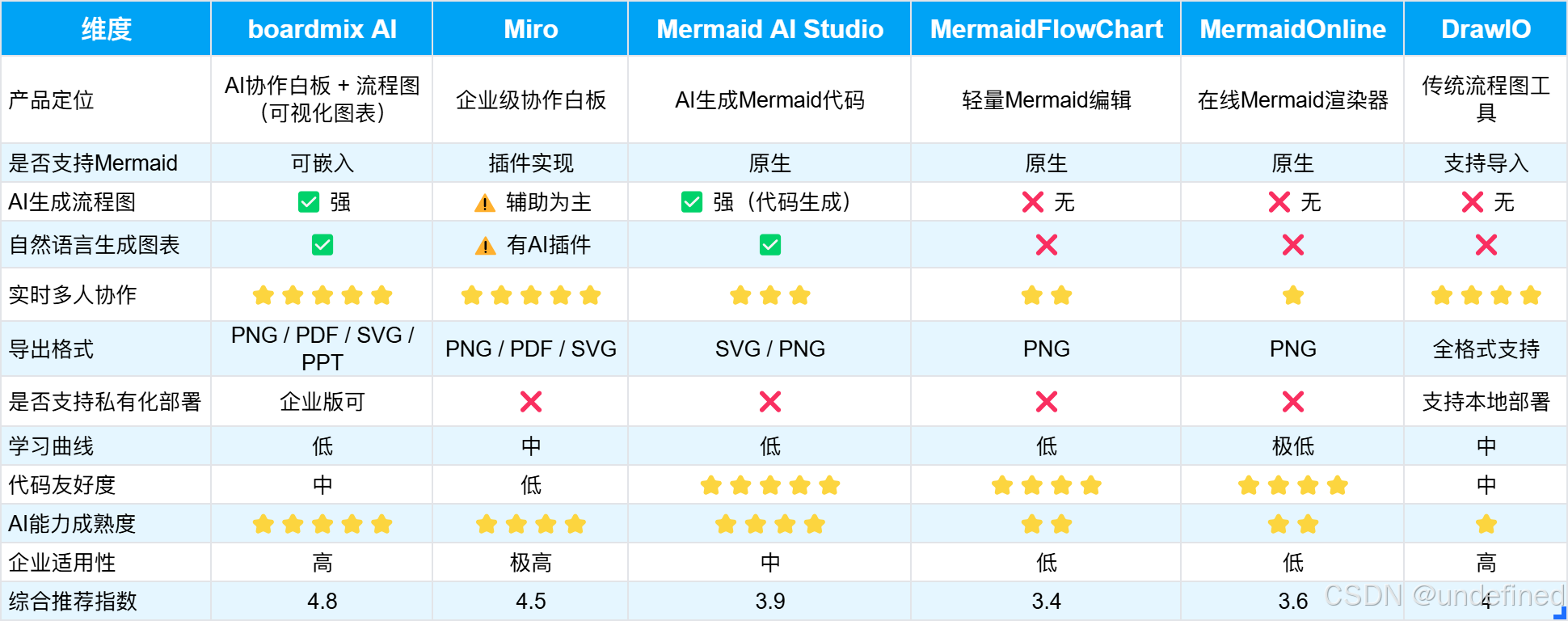

Mermaid生成流程图工具横向对比表

下表对六款工具在核心指标上的表现进行了量化对比（★代表1分，满分5分）：

量化说明：

学习曲线：Mermaid AI Studio和MermaidOnline最简单，Miro因功能复杂度较高得分略低

使用成本：MermaidFlowChart、MermaidOnline、DrawIO完全免费；boardmix有免费版但高级功能需订阅专业版；Miro企业版价格较高

导出格式：boardmix和DrawIO支持最丰富，包括矢量格式和多种文档格式

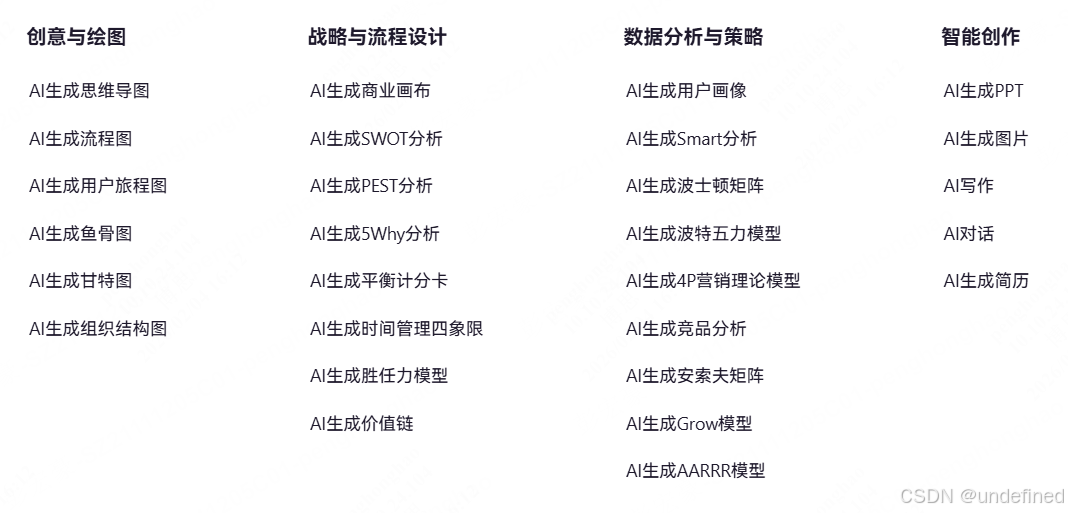

AI辅助能力：boardmix AI和Mermaid AI Studio在这项上显著领先，boardmix AI不仅支持Mermaid代码生成流程图，还可以生成各类常见的可视化图表，包括但不限于思维导图、架构图、鱼骨图、甘特图、SWOT分析、PEST分析、5Why分析、时间管理四象限、胜任力模型、价值链、用户画像、Smart分析、波士顿矩阵等。

协作功能：boardmix和Miro提供企业级协作，其他工具基本为单人使用

扩展性：Miro和DrawIO因生态完善度高获得满分

性能稳定性：boardmix、Miro、MermaidOnline、DrawIO经过多年迭代，稳定性最佳

AI工具选型指南

不同的使用场景和团队规模，对Mermaid工具的需求差异巨大。以下建议基于实际使用经验，帮助你快速定位最合适的工具。

如果你需要频繁绘制流程图，且追求效率

boardmix AI会大幅提升你的工作效率。它的AI助手不仅能生成图表，还能理解你的修改意图，支持多轮对话优化。当你说“把这个决策节点改成菱形，增加一个异常处理分支”时，AI能精准执行。配合模板库，大部分常见流程图都能在3分钟内完成。免费版已经能满足日常需求，付费版提供更高的AI调用额度和云存储空间。

如果你的团队需要协作编辑流程图

boardmix和Miro是首选。boardmix更适合中小团队，10人以下的团队使用免费版就很流畅，实时协作、语音通话、无限画布这些核心功能都不受限。团队成员可以同时编辑同一个流程图，修改立即同步，配合评论功能能高效完成设计讨论。

Miro则是大型企业的标准选择。如果你的公司已经在使用Jira、Confluence、Slack这些工具，Miro的深度集成能打通整个工作流。它的企业版提供SSO、审计日志、高级权限管理，满足合规要求。虽然价格较高（企业版约16美元/月/人），但对于50人以上的团队，投入产出比是合理的。

如果你是个人用户，只是偶尔需要画流程图

推荐试试Mermaid AI Studio或者MermaidOnline。这两款工具打开即用，连注册都省了。前者最大的亮点是AI对话功能，你直接用大白话说“帮我画个订单处理流程”，几秒钟就出结果，压根不用学什么代码语法。后者更适合稍微懂点Mermaid的人，想快速验证代码能不能跑通。而且两个都是免费的，想用哪个功能都行。

如果你主要在技术文档中使用Mermaid

试试MermaidFlowChart或MermaidOnline。这两款的定位很清晰，就是专门用来写代码和看渲染效果的，没有其他杂七杂八的功能打扰你。MermaidFlowChart能部署到公司内网，特别适合那些不能把数据传到外网的企业；MermaidOnline生成的分享链接很方便，想在GitHub的Issue里或者技术博客里引用流程图，直接贴链接就行。这两个工具都支持语法高亮和实时预览，写代码的感觉跟在IDE里差不多。

如果你需要混合使用多种绘图方式

DrawIO是最佳选择。它既支持Mermaid代码，也提供传统的拖拽绘图。当你需要在流程图中插入自定义图标、调整细节布局时，拖拽方式更直观。DrawIO的形状库涵盖了网络设备、云服务、UML元素等专业领域，能应对复杂的技术架构图。而且它完全免费，没有任何使用限制。

Mermaid生成流程图代码含义

理解Mermaid代码的结构，是灵活运用工具的基础。虽然AI能帮你生成代码，但掌握基本语法能让你快速调整细节，实现精准控制。

① 代码的基本结构

一个完整的Mermaid流程图代码通常包含四个部分：

图表类型声明 代码的第一行定义图表类型和方向。graph TD表示这是一个自上而下（Top-Down）的流程图。如果改成graph LR，就变成从左到右（Left-Right）的横向布局。还有graph BT（从下到上）和graph RL（从右到左），可以根据内容特点选择。

节点定义 每个节点需要一个唯一ID和显示文本。A[开始]表示ID为A的节点，显示文本是“开始”。方括号[]定义矩形节点，圆括号（）定义圆角矩形，花括号{}定义菱形（通常用于判断），双圆括号（（））定义圆形，双方括号[[]]定义子程序。

连接关系 箭头-->表示有向连接，从前一个节点指向后一个节点。如果用---，则是无向连接，只有线条没有箭头。在箭头上可以添加文字说明：A-->|是|B表示从A到B的箭头上显示“是”。

样式定义 可以给特定节点添加CSS样式。style A fill：#f9f，stroke：#333表示节点A的填充色是粉色，边框是深灰色。也可以定义样式类，批量应用到多个节点。

② 特殊语法技巧

子图分组 当流程图包含多个模块时，可以用子图组织。subgraph 前端 A --> B end会将A和B包裹在一个带标题的框内，视觉上形成层次。

注释说明 代码中可以添加注释，帮助他人理解。%% 这是注释不会显示在图表中，只在代码中可见。对于复杂流程，适当的注释能大幅提升可维护性。

特殊字符处理 如果节点文本中包含引号、括号等特殊字符，需要用引号包裹。A[“用户说：Hello”]确保冒号被正确解析。对于包含HTML标签的文本，要做转义处理。

理解这些基础语法后，你会发现Mermaid代码其实就是用文本描述图形的逻辑关系。每个元素都有明确的规则，学习曲线远比想象的平缓。

Mermaid代码在线生成流程图的常用技巧

掌握一些实用技巧，能让你的流程图更专业、更高效。

利用AI快速生成初稿 不要从空白代码开始，向AI描述你的需求，让它生成第一版。比如“画一个电商退款流程，包含用户申请、商家审核、仓库验货、财务退款四个环节”。AI生成的代码通常能覆盖80%的需求，你只需要调整细节。这种方式比手写代码快5倍以上。

善用模板库 大部分工具都提供现成模板，比如软件开发流程、业务审批流程、算法逻辑图。找一个接近的模板，修改节点文本和连接关系，往往10分钟就能完成。boardmix的模板库还支持按行业和场景筛选，效率很高。

分步骤构建复杂图表 不要试图一次性写出完整代码。先搭建主干流程，确保逻辑通顺，再添加分支和异常处理。每完成一个模块，就预览一次，及时发现问题。这种迭代方式避免了返工，也降低了出错概率。

统一命名规范 节点ID用有意义的缩写，比如用户相关节点以U开头、系统节点以S开头。这样在代码中看到U_Login，就知道是用户登录节点。规范的命名在团队协作中尤为重要，其他人接手你的代码时能快速理解。

合理使用颜色 颜色能传达额外信息，但不要滥用。一般建议：起始节点用绿色，结束节点用红色，判断节点用黄色，正常流程用蓝色，异常流程用橙色。保持整个图表的色彩协调，避免刺眼的高饱和度颜色。

控制节点数量 一个流程图最好不超过15个节点。如果逻辑确实复杂，考虑拆分成多个子图。比如把“用户注册”和“用户登录”分成两张图，每张图聚焦一个主题。这样既清晰，也便于后续维护。

导出前检查细节 正式导出前，仔细检查箭头方向、文字拼写、逻辑完整性。特别注意菱形判断节点是否都有“是”和“否”两个分支，避免逻辑死锁。有条件的话，让同事复核一遍，第三方视角往往能发现你忽略的问题。

保存代码副本 即使工具有自动保存功能，也建议把重要流程图的代码复制到文本文件保存。万一工具服务中断或账号出问题，你仍然能用代码在其他平台重建图表。这个习惯在关键项目中能避免重大损失。

写在最后

本文介绍的6款Mermaid代码生成流程图工具各有所长，boardmix AI和Mermaid AI Studio用AI降低了使用门槛，Miro和DrawIO提供了企业级的功能深度，MermaidFlowChart和MermaidOnline则坚守开源和极简主义。它们共同构成了Mermaid生态的丰富图景。

选择工具时，最重要的是理解自己的真实需求。不要被功能列表迷惑，先问自己：我是一个人用还是团队协作？我追求效率还是完全掌控？我的数据是否重要？我愿意订阅高级功能吗？这些问题的答案会自然引导你找到最合适的工具。

技术在进化，工具在迭代，但高效沟通的本质不变。流程图的价值不在于绘制本身，而在于它承载的思考和它促成的共识。Mermaid代码让这个过程更快、更准、更易协作。当你熟练掌握Mermaid这门图形语言，会发现很多复杂问题都能用一张清晰的流程图解决！

以上就是本次想和各位分享的所有内容，希望能帮到有需要的朋友。如果你有其他疑问，或是想进一步了解的内容，欢迎在下方的评论区留言，我们一起交流探讨。
