📢 问题描述

详细问题描述如下： IAR用DAP调试多核，新买的DAP报错如下，是板子不兼容吗？

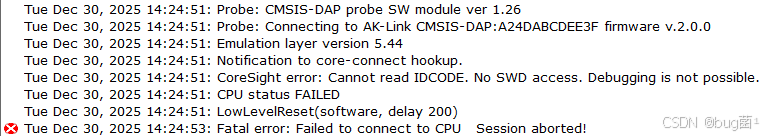

芯片是cortex-R5架构，9.30版本的IAR，debugger选cmsis-dap，刚买了个dap，卖家说软件版本很新且支持R5。连接上去报错了，具体报错如下图所示：

此外还用了一个比较老的dap，报错也是一模一样，无法读取IDCODE。（板子之前一直用J-link调试，然后IAR官方说多核SMP只支持dap和i-jet）

📣 请知悉：如下方案不保证一定适配你的问题！

  如下是针对上述问题进行专业角度剖析答疑，不喜勿喷，仅供参考：

✅️问题理解

你在 IAR 9.30 里选 CMSIS-DAP 去调试一颗 Cortex-R5（多核/SMP） 的芯片，刚买的新 DAP（以及一个老 DAP）都在连接阶段报同样错误：

• CoreSight error: Cannot read IDCODE. No SWD access. Debugging is not possible.
• Failed to connect to CPU

你怀疑是不是“板子/芯片不兼容 DAP”。

结论先给你一句最可能的真相（非常关键）

这类报错 99% 不是“板子不兼容”，而是 IAR 这次在用 SWD 方式握手（读 DP IDCODE）失败：要么物理连线/供电参考/速度有问题，要么更常见的是——你的 Cortex-R5 目标实际只支持/只引出了 JTAG，而 IAR 的 CMSIS-DAP 驱动在当前配置下走的是 SWD（或你的 DAP 固件只支持 SWD）。所以它连 “IDCODE” 都读不到，直接在最早阶段挂掉。

✅️问题解决方案

🟢方案 A：先确认“是不是在用错调试接口（SWD vs JTAG）”——这是命中率最高的根因

你日志里写得很明确：No SWD access。而 Cortex-R5 在很多芯片/SoC 上默认走 JTAG，有的甚至压根不支持 SWD，或者板子只把 JTAG 引出来。

你需要做三件事（按顺序）：

1. 确认你以前用 J-Link 连的时候到底用的是 SWD 还是 JTAG

   • 如果以前 J-Link 实际是 JTAG，那你现在换 CMSIS-DAP 却在 IAR 里走 SWD，就会出现你这张图的现象（读不到 DP IDCODE）。
   • 经验：R5 上 JTAG 的概率极大。

2. 确认板子调试口引脚（看原理图/丝印/接口定义）

   • SWD 至少需要：SWDIO、SWCLK、GND、VTref(目标电压参考)（可选 nRESET）
   • JTAG 至少需要：TMS、TCK、TDI、TDO、GND、VTref（可选 nTRST / nRESET）

3. 在 IAR 里找“接口类型/传输方式”选项，强制切到 JTAG（如果有）

   • 有些 IAR 版本/驱动对 CMSIS-DAP 只实现了 SWD（尤其是一些第三方 DAPLink 固件）
   • 如果 IAR 的 CMSIS-DAP 插件里根本没有 JTAG 选项，那就基本坐实：
     ✅ 不是板子不兼容，而是 “IAR+CMSIS-DAP 这条链路无法用 JTAG”
     这种情况下你只能用 IAR 支持的 i-jet（或 IAR 认可支持 JTAG 的探针/驱动组合）。

🔥关键点：你现在死在 “读 IDCODE” 这一步，这一步就是 SWD/JTAG 的最底层握手阶段；只要接口不对或探针不支持该接口，就必挂。

🟢方案 B：按“硬件握手必查清单”排掉 80% 低级坑（就算接口对也可能失败）

就算你确定目标是 SWD，也仍可能因为下面任意一点读不到 IDCODE（非常常见）：

✅ 1）VTref（目标电压参考）一定要接
很多 CMSIS-DAP 探针需要读取 VTref 才会驱动对应电平；VTref 没接/接错会导致“看起来连上 USB 了，但根本没在正确电平上对话”。
👉 用万用表测：探针 VTref 脚对 GND 是否是 1.8V/3.3V/5V（应等于板子 IO 电压）

✅ 2）GND 必须共地且接触可靠
没共地=永远读不到 IDCODE。别笑，这真的是第一大坑😭

✅ 3）引脚映射是否正确（尤其 20Pin 转接线很容易接错）

• ARM 20-pin 标准口里：

  • TMS 在 SWD 模式下等价于 SWDIO
  • TCK 在 SWD 模式下等价于 SWCLK
    如果你按“JTAG 名字”接线，但 IAR 在跑 SWD，就会错得非常隐蔽。

✅ 4）降低调试频率（SWD/JTAG 时钟）
IAR 里通常有 Speed / Frequency 选项：

• 先拉到 100 kHz~500 kHz
• 稳定后再逐步提高
  很多板子上电早期/时钟没稳/走线长，速度快了就读不到 IDCODE。

✅ 5）Connect under reset（上电复位下连接）
如果目标芯片上电后很快：

• 重映射了调试引脚复用（pinmux）
• 触发了安全机制/锁调试
• watchdog 迅速复位
  就会导致你“偶尔能连/大多数连不上”。
  👉 解决：让探针 拉住 nRESET 再连接（IAR 里一般叫 Connect under reset / Reset and halt）

🟡方案 C：如果芯片/SoC 有“调试口复用/安全锁”，需要先把 Debug 解锁或固定 strap

Cortex-R5 经常出现在汽车/工业 SoC 中，很多会有：

• 安全启动后关闭调试端口（Debug disable）
• eFuse/OTP 锁定 JTAG/SWD
• strap 引脚决定 JTAG 是否启用
• 多核模式下 DAP 访问需要先让某个域上电

表现就和你一样：读不到 IDCODE 或 AP 扫描不到。

落地排查方式：

1. 查芯片手册：是否支持 SWD、是否默认关 SWD、是否必须 JTAG

2. 查安全/量产配置：是否设置了 JTAG/SWD disable

3. 用以前能工作的 J-Link：

   • 看它连上时报告的接口类型、链路扫描到的 TAP 数量
   • 如果 J-Link 也只能在 “connect under reset” 下连，那就是安全/启动流程导致

🔴方案 D：接受现实：很多“卖家说支持 R5”的 CMSIS-DAP 其实只支持 SWD，R5 多数要 JTAG

这个坑我见过太多次了：

• 卖家说“支持 Cortex-R5”，但它只是在协议层支持 ARM CoreSight SWD
• 你的 R5 目标可能根本没有 SWD（或者板子没引出 SWD）
• 于是无论新旧 DAP 都一样报错：No SWD access

如果你确认板子只有 JTAG，且 IAR 的 CMSIS-DAP 选项没有 JTAG，那么最稳妥路线就是：

• ✅ 直接上 IAR i-jet（IAR 官方支持 SMP 多核的优先路径）
• 或者找 IAR 明确支持的、且驱动支持 JTAG 的探针组合（注意不是“探针支持 JTAG”就行，还得 IAR 那个驱动支持！）

✅️问题延伸

1) “Cannot read IDCODE”到底是读哪个 IDCODE？

这里读的通常是 Debug Port（DP）的 IDCODE（SWD/JTAG 最开始的识别步骤）。
连 DP 都读不到说明问题在：

• 接口模式错（SWD/JTAG错位）
• 线没接对/没共地
• VTref 不对
• 时钟太快/信号差
• 目标端口被禁用（安全/strap）

也就是说：这不是“多核/SMP配置没写对”这种高层问题，而是更底层。

2) 为什么 J-Link 可以，DAP 不行？

因为：

• J-Link 对 JTAG/SWD 支持更全、容错强、还有更灵活的复位连接策略
• CMSIS-DAP（尤其 DAPLink 固件）经常 SWD-only，对 JTAG/多 TAP/复杂链路支持弱很多
• IAR 的 CMSIS-DAP 插件实现也可能有限

✅️问题预测（你接下来大概率会遇到的坑）

1. 你一旦切到正确接口（JTAG）后，可能会遇到：

   • 能扫到链，但多核 core 选择不对（core0/core1）
   • SMP 需要 IAR 的特定工程/宏配置

2. 如果是安全 SoC：

   • 上电后 debug 被关闭，只能 under-reset 连接

3. 如果板子走线长/隔离器：

   • 需要把频率降到 50~200kHz 才稳定

✅️小结

你这个报错核心信息就是：IAR 通过 SWD 连不上（读不到 DP IDCODE）。
最可能根因排序（从高到低）✅：

1. 🥇 目标其实是 JTAG（或只引出 JTAG），你现在用 CMSIS-DAP 走 SWD
2. 🥈 VTref/引脚/共地/频率/复位策略导致 SWD 握手失败
3. 🥉 安全锁/strap/调试口复用把调试端口关了
