基于STM32的智能垃圾桶设计

第一章 绪论

传统垃圾桶仅具备基础储物功能，存在需手动开盖易接触细菌、垃圾满溢难察觉、无分类引导等问题，难以满足家庭、办公场景下卫生化、智能化的使用需求。STM32单片机凭借低功耗特性、多传感器集成能力和精准的外设控制能力，成为智能垃圾桶的核心控制单元。本研究设计基于STM32的智能垃圾桶，核心目标是实现人体感应自动开盖、垃圾满溢检测预警、垃圾分类语音提示、一键打包换袋功能；装置需具备低功耗、易清洁、适配家用场景的特性，适配锂电池供电，解决传统垃圾桶卫生性差、管理不智能的痛点，打造一体化的智能清洁终端。该设计兼具实用性与卫生性，符合智能家居精细化清洁的发展趋势。

第二章 系统设计原理与核心架构

本系统核心架构围绕“人体感知-状态监测-智能执行-预警反馈”四大模块构建，基于STM32L431RCT6低功耗单片机实现全流程管控。人体感知模块通过红外接近传感器检测用户靠近动作，触发开盖指令；状态监测模块依托超声波传感器检测垃圾桶内垃圾高度，判断是否满溢，同时通过语音识别模块接收垃圾分类查询指令；智能执行模块驱动步进电机控制桶盖开合，驱动微型电机完成垃圾袋打包；预警反馈模块在垃圾满溢时触发声光报警，同时通过语音模块播报垃圾分类指引。核心原理为“感知-判定-执行-预警”闭环：STM32实时采集人体与垃圾状态数据，自动完成开盖、打包等动作，异常时及时预警，兼顾使用便捷性与卫生性。

第三章 系统设计与实现

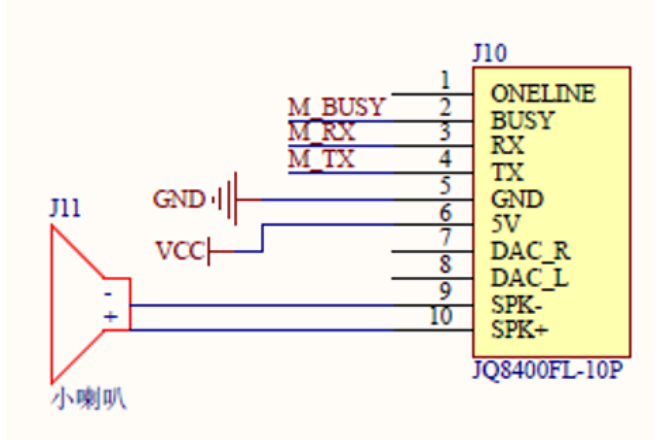

系统硬件以STM32L431RCT6为核心，采用模块化设计：感知单元包含HC-SR501人体红外传感器（检测1-3米范围内人体移动）、HC-SR04超声波传感器（检测垃圾高度，量程0-1米）、LD3320离线语音识别模块（支持“可回收物”“厨余垃圾”等分类查询指令）；执行单元选用28BYJ-48步进电机（控制桶盖90°开合）、微型直流电机（驱动打包机构收紧垃圾袋）、多路继电器（控制电机与报警模块）；预警交互单元包含蜂鸣器、LED指示灯（满溢时声光报警）、SYN6288语音合成模块（播报分类指引与满溢提醒）；供电单元采用3.7V/2000mAh锂电池，搭配充电管理芯片，满电可支撑300次以上开盖动作，待机功耗≤50μA；结构上配备可拆洗内桶与自动打包换袋机构，提升清洁便利性。

软件层面采用分层设计，核心逻辑包括：首先初始化传感器、电机驱动、语音模块参数，预设垃圾满溢阈值（桶内高度≥80%）、开盖延时（无操作5秒后自动关盖）；检测到人体靠近时，STM32驱动步进电机打开桶盖，关盖倒计时启动，期间再次检测到人体则重置倒计时；超声波传感器实时采集垃圾高度，达到满溢阈值时触发蜂鸣器与LED报警，同时语音播报“垃圾已满，请及时清理”；接收到垃圾分类语音查询指令时，语音模块播报对应分类标准（如“塑料瓶属于可回收物”）；按下打包按键后，STM32控制微型电机收紧垃圾袋封口，完成后语音提示“打包完成，请更换垃圾袋”。系统通过低功耗管理策略，非工作时段将STM32切换至STOP模式，仅保留人体感应唤醒功能，降低能耗。

第四章 系统测试与总结展望

选取家庭厨房场景开展系统测试，结果显示：人体感应开盖响应时间≤0.5秒，关盖动作平稳无卡顿；垃圾高度检测误差≤±2cm，满溢预警触发精准，无漏报、误报；语音识别率在安静环境下≥92%，分类指引播报清晰；锂电池满电续航达15天（日均开盖20次），满足家用续航需求；打包机构可稳定收紧垃圾袋，换袋操作便捷。误差分析表明，强光环境下人体感应存在少量误触发，可通过增加光敏传感器优化感应逻辑。

综上，本系统基于STM32实现了智能垃圾桶的自动开盖、满溢预警、分类指引等核心功能，解决了传统垃圾桶卫生性差、管理不智能的痛点。后续优化方向包括：增加紫外线消毒模块，开盖后自动消毒桶内环境；引入AI图像识别技术，自动识别投入垃圾类型并指引分类；优化打包换袋机构，实现垃圾袋自动更换，进一步提升使用便捷性与卫生性，适配家庭、办公、公共区域等多场景需求。
