基于STM32单片机的智慧家庭多交互系统设计

一、系统设计背景与总体目标

传统家庭设备多呈“碎片化”控制状态——灯光、空调、窗帘等需独立操作，老人、儿童易因操作复杂难以适应；部分简易智能设备仅支持单一APP控制，缺乏场景联动与多样化交互，无法满足全家不同成员的使用需求。STM32单片机凭借高性能、多外设接口与低功耗优势，能高效整合多设备与多交互方式，成为智慧家庭系统的理想控制核心。本系统设计以“全场景覆盖、全人群适配”为核心，总体目标设定为：支持8类家庭设备（灯光、空调、窗帘、加湿器等）接入与联动；提供触控、语音、手机APP、按键4种交互方式，适配不同年龄层使用习惯；实现环境自适应调节（如温湿度触发设备启停）与异常报警（如门窗异常开启提醒）；系统待机功耗≤3W，设备响应时间≤0.8秒，打造便捷、智能且人性化的家庭控制体验。

二、硬件系统核心模块设计

硬件系统围绕“多设备兼容、多交互支持”构建，核心模块以STM32F103C8T6单片机为控制中枢，分为五部分。其一，主控模块选用STM32F103C8T6，该型号具备32位处理能力，支持I2C、SPI、UART等多通信协议，可同时驱动10路以上外设，满足多设备协同需求；其二，感知模块包含DHT11温湿度传感器、HC-SR501人体红外传感器、门窗磁控开关，实时采集家庭环境与安全数据，为联动控制提供依据；其三，执行模块采用继电器模块驱动高功率设备（空调、灯光），步进电机模块控制窗帘开合，直流电机模块调节加湿器风速，确保设备动作精准；其四，交互模块配置2.4英寸触控屏（显示设备状态与操作界面）、LD3320语音识别模块（支持“打开灯光”“调节空调温度”等指令）、ESP8266 Wi-Fi模块（实现手机APP通信）、3个物理按键（简化老人操作）；其五，电源模块采用12V转5V稳压电路，搭配锂电池备用电源，防止突发断电导致系统瘫痪，保障设备稳定运行。

三、软件系统设计思路

软件设计采用“模块化+RTOS实时调度”架构，确保多任务高效协同与功能稳定。主程序流程如下：系统上电后完成初始化，包括STM32外设配置（GPIO、通信协议）、传感器校准、交互模块启动，随后加载用户预设的设备联动规则（如“温湿度＞28℃自动开空调”）；进入循环后，实时操作系统（FreeRTOS）调度多任务——感知任务采集温湿度、人体感应等数据，经卡尔曼滤波算法消除干扰；交互任务并行处理触控指令、语音识别结果与APP请求，将指令转化为设备控制信号；联动任务对比环境数据与预设规则，触发设备自动启停；数据存储任务将设备状态与交互记录存入STM32内置Flash，避免断电丢失；安全任务监测门窗磁控信号，异常时通过蜂鸣器与APP推送报警。此外，软件支持用户自定义联动规则，通过触控屏或APP修改参数，提升系统灵活性。

四、系统功能测试与应用场景

通过模拟家庭多场景测试验证系统性能：多设备联动响应时间稳定在0.5-0.7秒，无延迟或指令冲突；4种交互方式准确率达98%（语音识别在安静环境下准确率100%，嘈杂环境下95%）；连续72小时运行无死机，待机功耗2.2W，符合低耗设计；异常报警触发及时，门窗异常开启后1秒内推送APP提醒。该系统应用场景广泛：普通家庭中，全家可通过习惯的交互方式控制设备，如年轻人用APP、老人用按键、儿童用语音；有婴幼儿的家庭，可设置“夜间模式”，人体感应检测到起身自动开启夜灯，避免强光影响宝宝睡眠；长期外出时，通过APP远程检查设备状态，开启“安防模式”，门窗异常时实时报警。后续可优化方向为：加入AI学习模块，根据用户使用习惯自动调整联动规则；接入家庭云平台，实现多房间系统组网，进一步拓展智慧家庭覆盖范围。

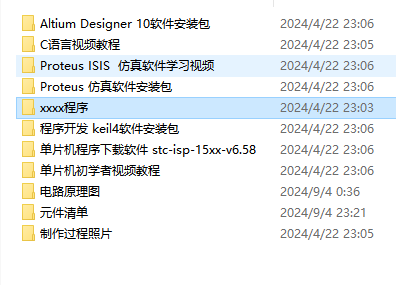

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
