随着嵌入式系统复杂性的增加，单一操作系统往往难以满足混合关键性应用的需求。Jailhouse作为一种轻量级虚拟化技术，允许多个操作系统或裸机程序在同一硬件平台上并行运行，同时提供强隔离保证。本文将深入解析Jailhouse的架构原理、混合关键性部署机制，并通过树莓派实战演示多cell环境搭建和通信实现。

一、Jailhouse虚拟化技术解析

1.1 Jailhouse概述与设计理念

Jailhouse是一种基于Hypervisor的静态分区管理程序，专为嵌入式混合关键性系统设计。其核心思想是通过硬件虚拟化技术创建多个隔离的执行环境（称为cell），每个cell可以运行不同的操作系统或裸机程序。

关键特性：

• 静态分区：资源分配在启动时确定，运行时不可动态调整

• 轻量级：Hypervisor仅提供基本隔离，不包含复杂调度功能

• 混合关键性支持：可同时运行安全关键和非关键任务

• 硬件辅助虚拟化：利用ARM Virtualization Extensions等硬件特性

1.2 Jailhouse系统架构

Jailhouse采用分层架构，主要包括以下组件：

Root Cell：

• 第一个启动的cell，通常运行Linux系统

• 拥有系统管理权限，负责创建和管理其他cell

• 直接访问所有硬件资源

Non-root Cell：

• 由root cell创建的隔离环境

• 可运行实时操作系统、裸机程序或简化版Linux

• 资源访问受严格限制

Hypervisor：

• 运行在最高特权级别（EL2）

• 处理硬件虚拟化和cell间隔离

• 提供基本的中断路由和内存保护

二、Jailhouse在树莓派上的环境准备

2.1 硬件与软件要求

硬件平台：

• 树莓派4B（BCM2711芯片，4核Cortex-A72）

• 至少2GB内存

• SD卡（≥16GB）

• 串口调试工具或网络连接

软件依赖：

• openEuler Embedded系统

• Jailhouse源码包

• 设备树配置工具

2.2 系统配置步骤

# 1. 检查系统版本
uname -a
# 输出示例：Linux openEuler 5.10.0-136.12.0.18.oe2203sp1.raspi.aarch64

# 2. 安装Jailhouse相关包
dnf install jailhouse jailhouse-tools

# 3. 配置UEFI启动参数（首次启动时按ESC进入配置界面）
# 选择Device Manager → Raspberry Pi Configuration → Advanced Configuration
# 关闭ACPI，选用Devicetree，保存重启

2.3 内核配置验证

确保内核支持必要的虚拟化特性：

# 检查虚拟化支持
cat /proc/cpuinfo | grep virtualization
# 应输出相关扩展支持信息

# 检查设备树配置
ls /proc/device-tree/

三、Jailhouse基础命令与操作

3.1 核心管理命令

Jailhouse提供一系列命令行工具用于cell管理：

启用Jailhouse：

# 加载Jailhouse内核模块
modprobe jailhouse

# 启用Hypervisor（使用树莓派4B配置文件）
jailhouse enable /usr/share/jailhouse/cells/rpi4.cell

Cell生命周期管理：

# 创建cell
jailhouse cell create /usr/share/jailhouse/cells/rpi4-linux.cell

# 加载固件到cell
jailhouse cell load inmate-demo /usr/share/jailhouse/inmates/uart-demo.bin

# 启动cell
jailhouse cell start inmate-demo

# 查看cell状态
jailhouse cell list

# 关闭cell
jailhouse cell shutdown inmate-demo

# 销毁cell
jailhouse cell destroy inmate-demo

3.2 配置文件的解析

Jailhouse使用cell配置文件定义资源分配，以rpi4.cell为例：

// 配置文件结构示例
[cell]
name = "rpi4-linux"
cpus = 2-3            // 分配的CPU核心
memory = "0x00000000,0x10000000"  // 内存区域

[device]
type = "ivshmem"      // 共享内存设备
address = "0x00000000"
size = "0x100000"

四、实战演练：多cell环境搭建

4.1 创建Root Cell

Root cell是Jailhouse环境的基础，负责系统初始化：

# 1. 初始化Jailhouse
jailhouse enable /usr/share/jailhouse/cells/rpi4.cell

# 2. 验证启用状态
jailhouse cell list
# 应显示Root cell运行中

运行结果验证：

Name            State    Assigned CPUs    Failed CPUs
Raspberry-Pi4   running  0-3

4.2 部署Linux Non-root Cell

在non-root cell中运行openEuler Embedded系统：

# 创建Linux cell
jailhouse cell linux /usr/share/jailhouse/cells/rpi4-linux.cell \
    /boot/Image -d /usr/share/jailhouse/cells/dts/inmate-rpi4.dtb \
    -c "console=ttyAMA1,115200 root=/dev/mmcb1k0p2 rootfstype=ext4 rootwait"

关键参数说明：

• Image：Linux内核镜像

• inmate-rpi4.dtb：设备树配置

• 控制台参数确保输出重定向到正确串口

4.3 裸机程序演示

Jailhouse支持运行裸机演示程序，验证基本功能：

UART演示程序：

# 创建演示cell
jailhouse cell create /usr/share/jailhouse/cells/rpi4-inmate-demo.cell

# 加载UART演示固件
jailhouse cell load inmate-demo /usr/share/jailhouse/inmates/uart-demo.bin

# 启动演示程序
jailhouse cell start inmate-demo

预期输出：

Hello 1 from cell!
Hello 2 from cell!
Hello 3 from cell!
...

中断演示程序：

# GIC中断演示
jailhouse cell load inmate-demo /usr/share/jailhouse/inmates/gic-demo.bin
jailhouse cell start inmate-demo

输出示例：

Initializing the GIC...
Initializing the timer 1240
Timer fired, jitter: 999 ns, min: 999 ns, max: 1240 ns

五、高级通信机制：IVSHMEM共享内存

5.1 IVSHMEM架构原理

IVSHMEM（Inter-VM Shared Memory）是Jailhouse中实现cell间通信的关键机制，提供高效的共享内存通道。

通信模型：

• 共享内存区域：预定义的物理内存块，多个cell可映射访问

• 门铃机制：通过中断通知数据就绪

• 状态表：同步通信状态



5.2 IVSHMEM实战配置

配置共享内存设备：

// 在cell配置文件中添加IVSHMEM设备
[device]
name = "ivshmem"
address = 0x00000000
size = 0x100000

演示程序运行：

# 加载IVSHMEM演示固件
jailhouse cell load inmate-demo /usr/share/jailhouse/inmates/ivshmem-demo.bin
jailhouse cell start inmate-demo

输出结果分析：

IVSHMEM: Found device at 00:00.0
IVSHMEM: bar0 is at 0x00000000ff000000
IVSHMEM: bar1 is at 0x00000000ff001000
IVSHMEM: ID is 1
IVSHMEM: max. peers is 3
IVSHMEM: sending IRQ to peer 2

六、混合关键性调度集成

6.1 与openEuler调度器协同

Jailhouse与openEuler的调度机制协同工作，实现混合关键性保障：

CPU亲和性设置：

// 为不同关键性任务分配专用CPU核心
cpus = 0-1    // 非关键任务（Linux）
cpus = 2-3    // 关键任务（实时系统）

实时性保障策略：

• 时间隔离：每个cell获得确定的CPU时间片

• 空间隔离：内存和设备的严格分区

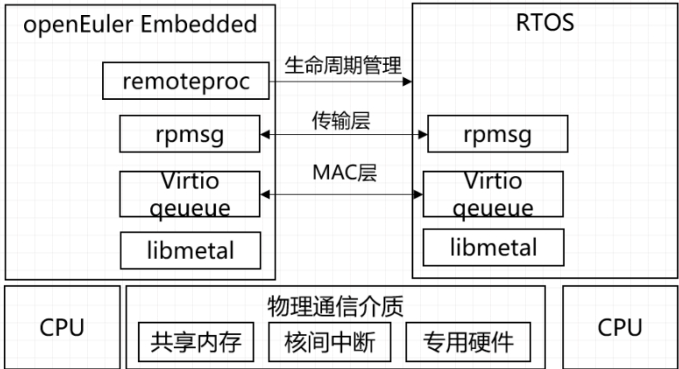

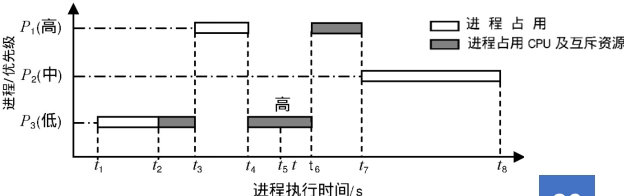

• 优先级继承：解决cell间资源争用

6.2 性能监控与调优

监控工具使用：

# 查看cell资源使用情况
jailhouse stats

# 性能分析
perf record -g jailhouse cell list

优化建议：

• 根据任务关键性合理分配CPU资源

• 优化共享内存大小减少拷贝开销

• 使用大页内存提升访问效率

七、故障排除与调试技巧

7.1 常见问题解决

Cell启动失败：

# 检查内核日志
dmesg | grep jailhouse

# 验证设备树配置
jailhouse debug devicetree

通信故障：

# 检查IVSHMEM状态
jailhouse debug ivshmem

# 验证中断路由
cat /proc/interrupts

7.2 调试工具使用

JTAG调试支持：

# 启用远程调试
jailhouse debug enable

日志分析：

# 详细调试输出
jailhouse cell create --verbose rpi4-linux.cell
