西门子200Smart加维纶触摸屏程序画面程序案例，项目内容为某制造企业疫苗车间控制系统，报告配液工艺，发酵工艺，纯化工艺及CIP清洗工艺控制。 程序结构清晰，控制功能较多，包含模拟量，泵，PID，USS通讯等。 为参考同类项目和加强学习的好例程。

在疫苗生产这个至关重要的领域，一套稳定、高效的控制系统是保障产品质量和生产效率的关键。今天咱们就来详细聊聊基于西门子200Smart和维纶触摸屏搭建的某制造企业疫苗车间控制系统，这个案例涵盖了配液、发酵、纯化以及CIP清洗等关键工艺控制，里面的门道可不少，绝对是参考同类项目和提升技术的好素材。

整体工艺概述

1. 配液工艺：这可是疫苗生产的起始关键步骤，得精准调配各种原料的比例。在这个案例里，通过西门子200Smart精确控制模拟量输入输出，来确定各种原料的添加量。比如说，我们可能用到模拟量模块采集传感器传来的液位、浓度等信号，代码方面，在西门子编程软件中，可以这样处理模拟量数据：

// 假设AIW0为液位模拟量输入通道
LDIW AIW0
DTR
MOVR AC0,VD100 // 将转换后的实数存储到VD100中

这里先读取模拟量输入通道AIW0的数据，然后通过DTR指令将整数转换为实数，最后存到VD100里供后续程序处理。通过这样的方式，就能精准把控配液过程中各种物料的量。

1. 发酵工艺：这一步对环境条件要求极为苛刻，温度、pH值等参数都得精确控制。PID控制算法就发挥了大作用，西门子200Smart内置的PID功能块能轻松搞定。来看段简单的PID控制温度的代码示例：

Network 1:
LD SM0.0
MOVW 16#C400, SMB34 // 设置定时中断0的时间间隔为100ms
ATCH INT_0, 10 // 关联中断程序INT_0到定时中断0
ENI // 全局开中断

Network 2:
LD SM0.0
MOVR 25.0, VD10 // 设置温度设定值为25℃
MOVR 0.0, VD14 // 过程变量初始值
MOVR 0.0, VD18 // 输出值初始值
MOVR 2.0, VD22 // 比例系数
MOVR 100.0, VD26 // 积分时间
MOVR 10.0, VD30 // 微分时间
PID VD10, 0 // 执行PID控制

这段代码首先设置了定时中断，让PID控制能按固定时间间隔执行。然后设定温度设定值、初始化一些变量，设置PID的参数，最后执行PID控制。这样就能让发酵罐内的温度稳定在设定值附近，为微生物的生长创造良好条件。

1. 纯化工艺：旨在去除杂质，得到高纯度的疫苗产品。这里涉及到一些泵的启停控制，以及通过USS通讯与其他设备进行数据交互。比如与离心机等设备通讯获取运行状态等信息。在西门子程序中，USS通讯初始化代码可以像这样：

Network 1:
LD SM0.1
MOVB 16#09, SMB30 // 设置PORT0为PPI协议，波特率9600
MOVB 16#10, SMB130 // 设置PORT1为自由口模式，波特率9600
CALL USS_INIT, 16#01, 9600, 1, VB200, SMB30, ENQ, ACK, ERR // 初始化USS通讯

这里通过设置SMB30和SMB130来配置通讯端口模式和波特率，然后调用USS_INIT指令来初始化USS通讯，后续就可以进行数据的发送和接收，实现与其他设备的协同工作，确保纯化工艺顺利进行。

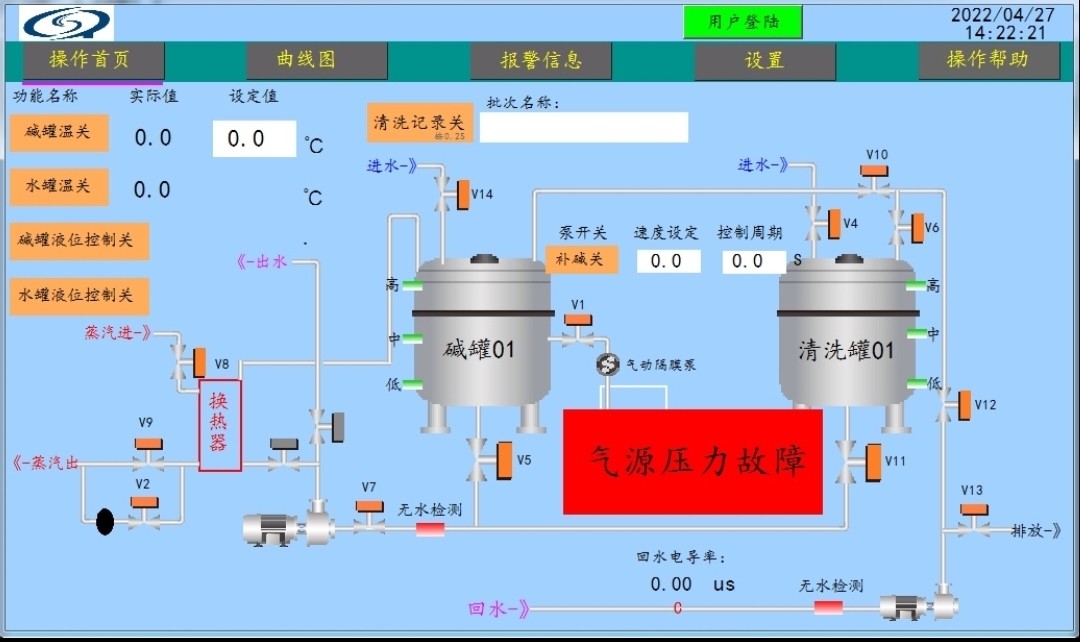

1. CIP清洗工艺：为保证生产设备的卫生，CIP清洗必不可少。这个过程要控制清洗液的流量、温度，以及清洗时间等参数。同样是依靠模拟量控制和泵的启停控制来实现。例如控制清洗液泵的启停代码：

Network 1:
LD I0.0 // 启动按钮
O Q0.0
AN I0.1 // 停止按钮
= Q0.0 // 清洗液泵输出

按下启动按钮I0.0，Q0.0置位，清洗液泵启动；按下停止按钮I0.1，Q0.0复位，泵停止，简单直接地实现了泵的控制。

维纶触摸屏的魅力

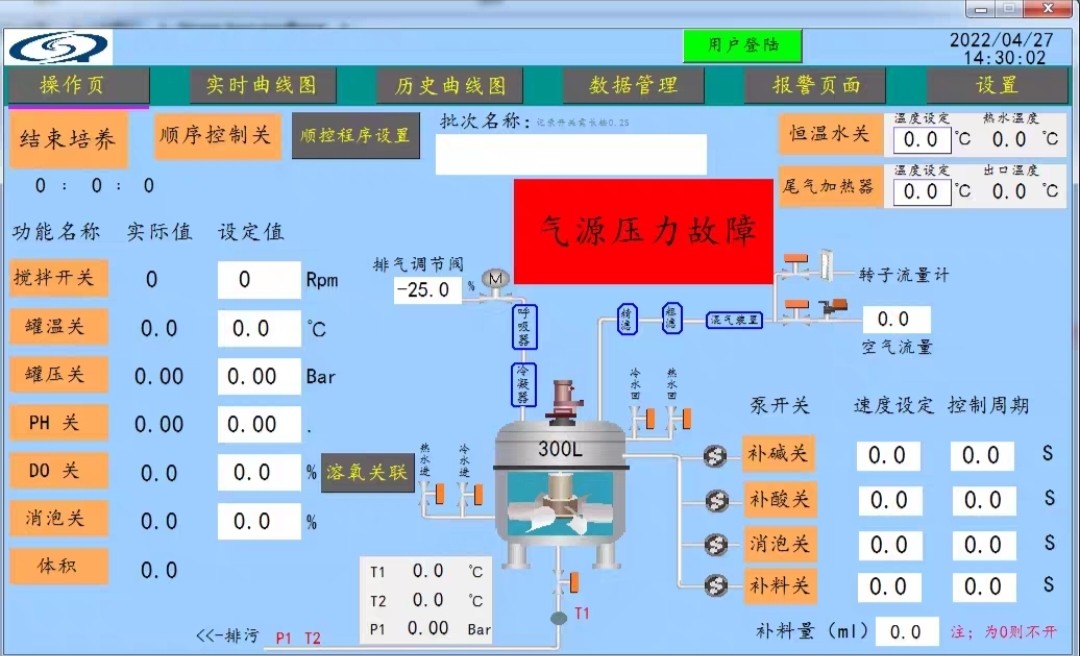

维纶触摸屏作为人机交互的窗口，大大方便了操作人员对整个系统的监控和操作。在触摸屏画面上，可以直观地看到各个工艺环节的实时参数，比如配液罐的液位、发酵罐的温度等。而且能够进行参数的修改，像调整发酵温度设定值等。通过与西门子200Smart建立通讯连接，实现数据的实时交互。在维纶触摸屏编程软件中，设置与西门子PLC通讯的参数，指定PLC类型为西门子200Smart，设置好通讯端口、波特率等参数，就能让两者无缝对接，操作人员在触摸屏上的操作实时反馈到PLC程序，PLC采集的数据也能实时显示在触摸屏画面上。

西门子200Smart加维纶触摸屏程序画面程序案例，项目内容为某制造企业疫苗车间控制系统，报告配液工艺，发酵工艺，纯化工艺及CIP清洗工艺控制。 程序结构清晰，控制功能较多，包含模拟量，泵，PID，USS通讯等。 为参考同类项目和加强学习的好例程。

这个西门子200Smart加维纶触摸屏的疫苗车间控制系统案例，从复杂的工艺控制到清晰的程序实现，涵盖了模拟量、泵、PID、USS通讯等丰富的控制功能，程序结构清晰，对咱们学习和参考同类项目来说，价值满满。希望大家能从这个案例中汲取灵感，在自己的项目中应用自如。
