在 Android 开发和系统架构中，Binder 机制是绕不开的核心知识点，它是 Android 系统专属的跨进程通信（IPC）方案，也是连接系统服务（AMS/PMS/WMS 等）与应用进程、应用进程之间交互的底层桥梁。我们日常开发中使用的 AIDL、Messenger、ContentProvider，甚至系统的四大组件生命周期调度，其底层都是 Binder 机制在支撑。

相比 Linux 传统的 IPC 方式（管道、消息队列、共享内存、Socket），Binder 机制在效率、安全、架构扩展性上做了极致优化，成为 Android 的核心底层技术。本文将从基础储备→核心定义→核心模型→机制原理→具体实现→优势分析，系统性拆解 Binder 机制，从底层原理到开发应用，让你彻底理解 Binder 的工作逻辑。

一、Binder是什么

从不同的角度看，Binder 有不同的定义：

1. 机制层面：它是一种高效、安全的 IPC（Inter-Process Communication，跨进程通信） 机制。

2. 驱动层面：它是一个 Linux 字符驱动设备（/dev/binder），作为内核与用户空间沟通的桥梁。

3. 框架层面：它是 Android 系统的骨架，连接了 Client、Server、ServiceManager 和 Binder 驱动。

4. 代码层面：对于开发者，它是一个实现了 IBinder 接口的类。

二、Binder基础知识储备

在理解原理前，我们需要知道 Linux 系统的几个核心概念。

1. 进程隔离和进程空间分配

为了保证安全性，Linux 进程之间是物理隔离的。一个进程不能直接访问另一个进程的数据，所以需要专门的 IPC 机制实现数据和指令的传递。

每个进程的虚拟地址空间分为用户态和内核态两部分：

• 用户态：进程的普通运行区域，存放应用的代码、数据、资源等，用户态进程没有直接操作硬件和内核的权限，只能执行普通的业务逻辑；
• 内核态：系统的权限运行区域，存放 Linux 内核和驱动程序，只有内核态能直接操作硬件、管理内存和进程，拥有最高权限。

进程的用户态不能直接访问内核态，必须通过系统调用（如 open / read / write），这是用户态进入内核态的唯一入口。

2. IPC与传统IPC方式

IPC（Inter-Process Communication）即跨进程通信，是指两个或多个进程之间进行数据交换、指令传递的机制。

Linux提供了多种原生IPC方式，比如管道/命名管道、消息队列、共享内存、Socket等，各有优劣但存在以下痛点：

• 数据拷贝次数多：除共享内存外，其他方式都需要两次数据拷贝（进程用户态→内核态→目标进程用户态），效率低；
• 不支持跨进程方法调用：仅能传输原始数据，无法实现 “调用远程进程方法” 的面向对象通信；
• 安全机制缺失：无内置的权限校验，无法保证通信的安全性；
• 架构扩展性差：无统一的 C/S 架构，多进程通信时管理复杂。

而 Binder 机制正是为了解决这些痛点而生，成为 Android 的专属 IPC 方案。

3. 内存映射

内存映射（mmap）是 Linux 内核的一种内存管理方式，核心是将内核态的内存区域映射到进程的用户态地址空间，使得进程可以直接访问内核态内存，无需通过系统调用拷贝数据。

Binder 机制的一次数据拷贝正是基于 mmap 实现，这是 Binder 高效的核心原因，后续会详细讲解。

三、 Binder中的模型

Binder 机制的核心由四个组件构成，分别运行在用户态和内核态，彼此协同完成跨进程通信，整个模型架构清晰，职责明确。

涉及四个核心角色：

• Client（客户端）：服务的请求方（如你的 App）。

• Server（服务端）：服务的提供方（如系统多媒体服务）。

• Service Manager（电话簿）：管理所有的 Server，提供查询功能。

• Binder Driver（邮递员/内核核心）：运行在内核空间，负责最底层的通信逻辑。

它们协作的五个关键阶段：

第一阶段：ServiceManager 的初始化（建立接线站）

在系统启动时，ServiceManager 会向 Binder 驱动注册，告诉驱动：“我是 0 号总管”（ Binder 驱动会为 ServiceManager 创建一个特殊的 Binder 实体。此后，任何进程只要向驱动申请 Handle 为 0 的引用，就能找到 ServiceManager）。

第二阶段：Server 注册服务（商家入驻）

当一个 Server 进程（比如 MediaServer）启动后，它想对外提供服务：

1. 请求注册：Server 构造一个 Binder 实体，发消息给 ServiceManager。

2. 驱动转换：这个消息经过 Binder 驱动。驱动发现这是一个新的 Binder 实体，会在驱动内部建立节点，并把这个实体的“引用”传给 ServiceManager。

3. 登记：ServiceManager 收到消息后，在自己的“花名册”里记下：服务名叫 media.player，对应的 Binder 引用是多少。

第三阶段：Client 获取服务（客户查号）

Client 进程（你的 App）想要播放音乐，它需要找到 media.player：

1. 查询请求：Client 向 ServiceManager 发送请求：“请给我 media.player 的引用”。

2. 查表返回：ServiceManager 查表，找到对应的引用。

3. 驱动再转换（关键点）：

   • 如果 Client 和 Server 在同一个进程，驱动直接返回 Server 的本地对象。

   • 如果跨进程，驱动会为 Client 创建一个 Proxy（代理对象）。这个代理对象长得和 Server 一样，但它只是个“空壳”。

第四阶段：Client 发起调用（拨打电话）

Client 拿到 Proxy 对象后，直接调用里面的方法（比如 play()）：

1. 数据打包：Proxy 把方法 ID 和参数打包成一个 Parcel 数据包。

2. 发出调用：Proxy 调用 transact() 方法，将数据包丢给 Binder 驱动。

3. 线程挂起：Client 线程进入休眠，等待结果。

第五阶段：Server 处理并返回（执行并回电）

1. 驱动分发：Binder 驱动收到 Proxy 的数据，根据引用的指向，找到对应的 Server 进程。

2. 唤醒 Server：驱动唤醒 Server 进程中的 Binder 线程池，调用 onTransact()（通常是 AIDL 生成的 Stub 类中实现）。

3. 执行任务：Server 解析 Parcel 包，执行真正的 play() 代码，并把结果再次打包。

4. 结果回传：Server 将结果包通过驱动发回。驱动唤醒 Client 线程，Client 收到结果，继续执行。

四、Binder机制的核心原理

Binder 机制的核心设计思路是：基于 Linux 内核的 Binder 驱动，采用 C/S 架构，通过内存映射实现 “一次数据拷贝” 的跨进程通信，同时支持面向对象的跨进程方法调用。

一次数据拷贝

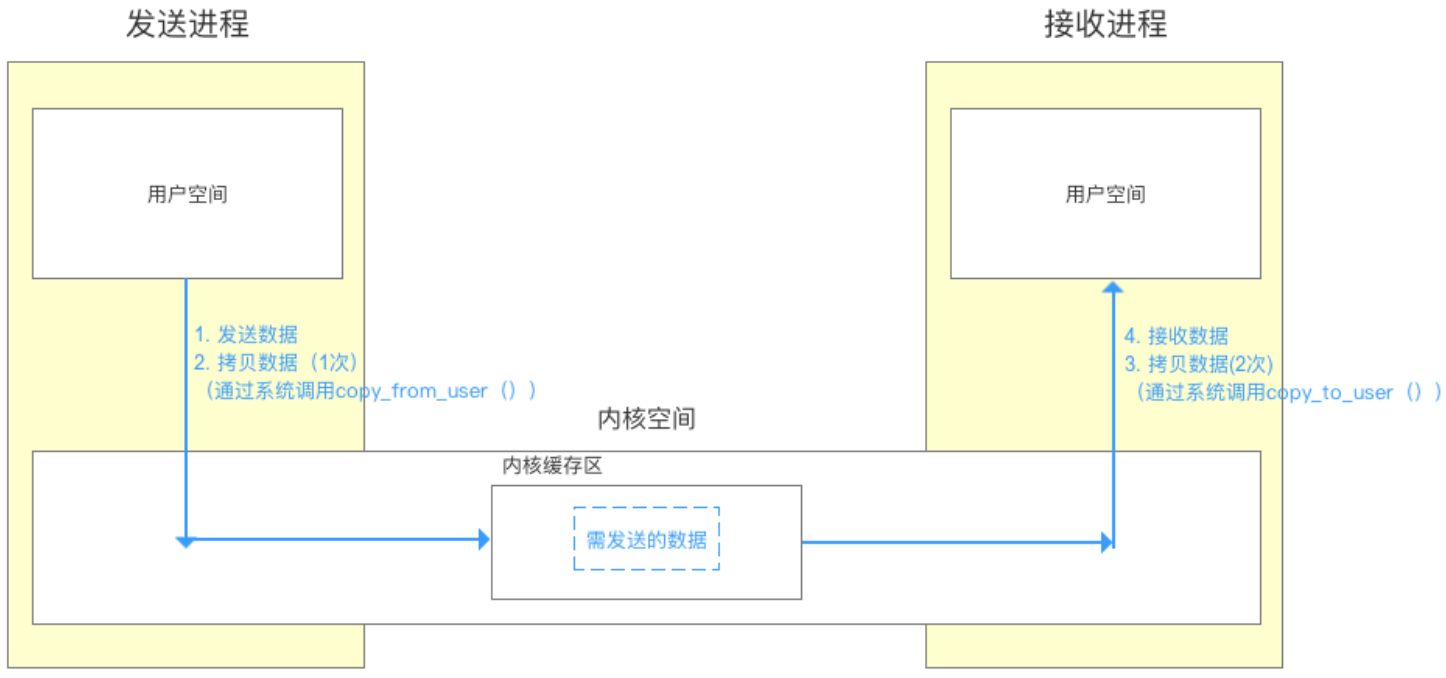

这是 Binder 最核心的优化点，先看传统 IPC（如 Socket / 消息队列）的两次数据拷贝流程：

图片来自：https://blog.csdn.net/carson_ho/article/details/73560642

1. 发送进程通过系统调用，将用户态的数据拷贝到内核态的缓冲区（第一次拷贝）；
2. 内核将缓冲区的数据拷贝到接收进程的用户态内存（第二次拷贝）；
3. 接收进程从自己的用户态内存中读取数据。

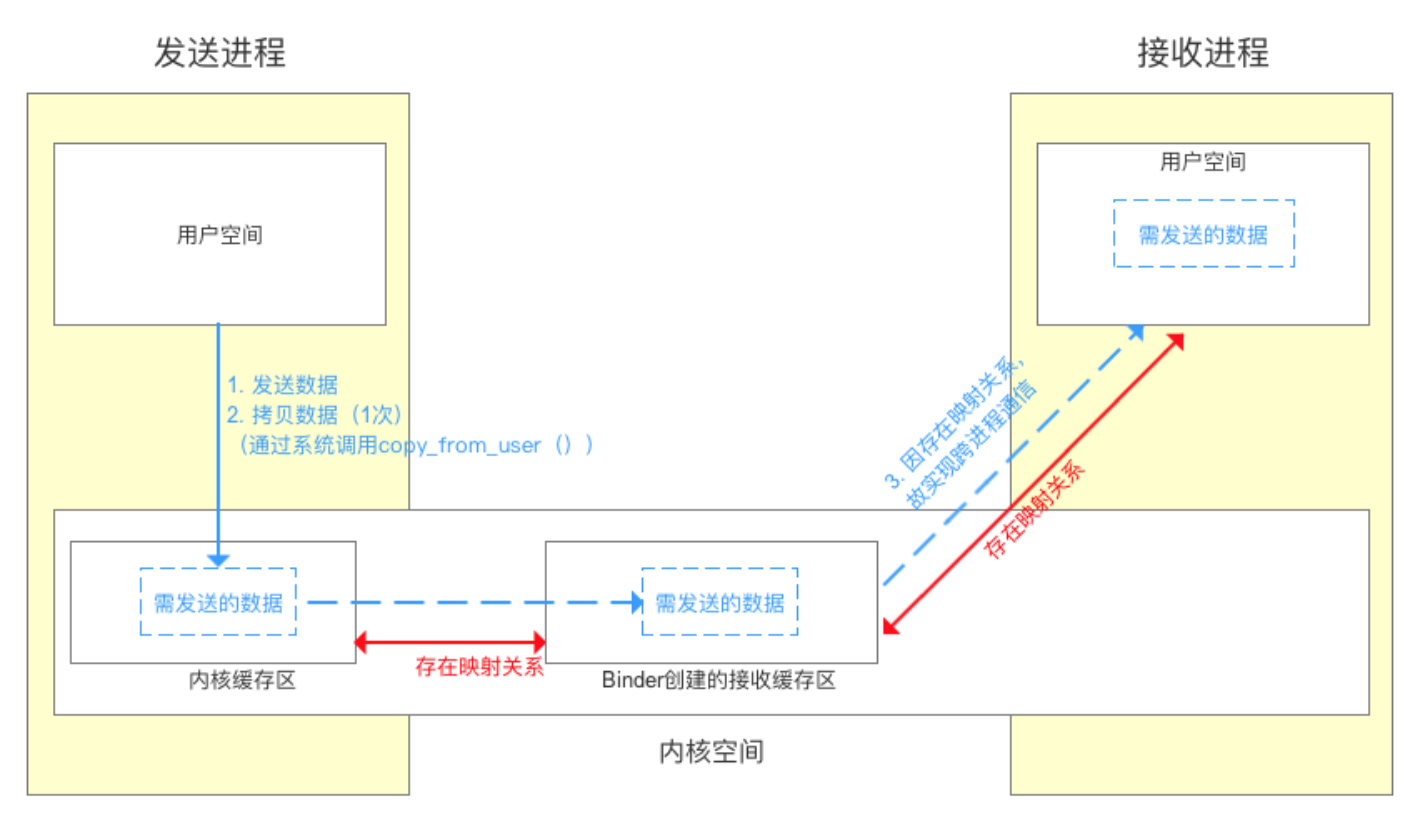

而 Binder 基于mmap （内存映射）实现一次数据拷贝，流程如下：

1. Binder 驱动在内核态开辟一块缓冲区，并通过 mmap 将该缓冲区同时映射到发送进程和接收进程的用户态地址空间；
2. 发送进程通过系统调用，将用户态的数据拷贝到内核态的 Binder 缓冲区（仅一次拷贝）；
3. 由于接收进程的用户态已映射了该内核缓冲区，因此可以直接访问缓冲区中的数据，无需二次拷贝。

面向对象的 C/S 架构

传统的 C/S（如 Socket 通信）更像是“发邮件”：我把一段数据塞进信封，写上地址发给你，你拆开信封，自己解析这段数据。而面向对象的 C/S 架构则更像是“远程操控”：我手里有一个遥控器（代理对象），我按下“播放”键，远端的机器（服务端对象）就真的开始播放了。调用远程服务看起来和调用本地对象的方法一模一样。

运行机制：

• 当一个进程注册Binder服务时，Binder驱动会为该对象创建一个全局的 binder_node节点（代表该远程对象）
• 客户端通过 Binder 驱动获取该远程对象的引用（binder_ref），客户端持有该引用就像持有本地对象一样；
• 客户端调用远程对象的方法时，实际是通过引用向 Binder 驱动发送事务请求，驱动将请求转发给服务端；
• 服务端执行方法后，将结果通过 Binder 驱动返回给客户端。

五、Binder在实际开发中的用法

AIDL方式（跨进程调用服务方法）

AIDL 是 Android 提供的跨进程接口描述语言，基于 Binder 实现，用于生成客户端代理和服务端桩，从而完成进程间的远程方法调用。

定义AIDL接口（描述“远程对象的能力”）

// ICalculateAidl.aidl
package com.example.binderdemo;

// 声明AIDL接口，支持基本类型、Parcelable类型数据传输
interface IMyService {
    // 获取数据
    String fetchData(String param);
}

服务端实现（MyService.kt)

// 服务端Service：运行在独立进程
class MyService : Service() {
    // 实现AIDL接口的Binder对象
    private val binder = object : IMyService.Stub() {
        // 服务端业务逻辑：获取数据，运行在服务端进程
        override fun fetchData(param: String): String = "Result for $param"
    }
    // 返回Binder对象，客户端通过该对象与服务端通信
    override fun onBind(intent: Intent): IBinder = binder
}

客户端调用（MainActivity.kt)

class MainActivity : AppCompatActivity() {

    // 定义接口实例，初始值为 null
    private var myService: IMyService? = null

    // 定义 ServiceConnection
    private val connection = object : ServiceConnection {
        override fun onServiceConnected(name: ComponentName, service: IBinder) {
            // 在回调中通过 asInterface 转换并赋值给成员变量
            myService = IMyService.Stub.asInterface(service)
            Log.d("Binder", "服务已连接，现在可以在 Activity 任何地方调用了")
        }

        override fun onServiceDisconnected(name: ComponentName) {
            // 断开时记得置空，防止调用崩溃
            myService = null
        }
    }

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        // 绑定服务
        val intent = Intent(this, MyService::class.java)
        bindService(intent, connection, Context.BIND_AUTO_CREATE)

        // 举例：在按钮点击事件中使用
        findViewById<Button>(R.id.btn_fetch).setOnClickListener {
            // 使用安全调用符 ?. 因为服务连接是异步的，点击时可能还没连上
            val result = myService?.fetchData("来自 Activity 的请求")
            Toast.makeText(this, result, Toast.LENGTH_SHORT).show()
        }
    }

    override fun onDestroy() {
        super.onDestroy()
        // 记得解绑，避免内存泄漏
        unbindService(connection)
        myService = null
    }
}

六、Binder机制优势

再说说 Binder 的核心优点：

• 高效：相比于 Socket、管道这些传统IPC少一次内存拷贝，通过内存映射实现数据传输，高频通信场景下性能优势明显；
• 安全：通信时会校验客户端的 UID/PID，服务端还能配置权限，防止恶意进程伪造通信、窃取数据的问题；
• 使用简单：Android 封装了 AIDL、Messenger 这些上层 API，使用起来简单。
