一、计算层（Compute）分类

在AI算子（Operator）分类中，按计算密集度和访存特性分为三类：

第一类计算（Compute-Bound/Compute-Intensive）：计算密集型算子

特点：

• 计算量远大于访问量

• 计算/访存比（Arithmetic Intensity）高

• 性能瓶颈在计算单元（如GPU的CUDA Core、NPU的MAC单元）

• 对带宽要求相对较低

典型算子：矩阵乘法（GEMM）、卷积（Conv2D）、全连接层（FC）、BatchNorm

第二类计算（Memory-Bound）：访存密集型算子

特点：

• 访存量大，计算量小

• 性能瓶颈在内存带宽

• 计算单元利用率低

典型算子：ReLU、Sigmoid、Tanh、Pooling、Element-wise操作（加法、乘法、Scale）、Reshape、Transpose

第三类计算（Communication-Bound）：通信密集型算子

特点：

• 涉及跨设备/跨节点数据传输

• 性能瓶颈在网络带宽或设备间互联

典型算子：AllReduce、AllGather、Send/Recv（多卡通信）

二、存储层（Memory）分类

第一类内存（Primary Memory / On-Chip Memory）：片上存储器

特点：

• 位于处理器芯片内部

• 速度极快（ns级延迟）

• 容量小（KB-MB级）

• 成本高

典型类型：

名称	容量	延迟	带宽	用途
寄存器（Register）	几十KB	<1ns	极高	临时存储操作数
L1 Cache	32-128KB	1-4ns	TB/s级	指令/数据缓存
L2 Cache	256KB-1MB	5-12ns	数百GB/s	共享缓存
L3 Cache	8-64MB	20-50ns	数百GB/s	多核共享缓存
SRAM（片上缓冲）	几MB	<10ns	TB/s级	NPU的片上缓存

第二类内存（Secondary Memory / Off-Chip Memory）：片外主存储器

特点：

• 位于芯片外部

• 速度较快（数十-百ns级）

• 容量中等（GB-数十GB）

• 主要用于模型和中间数据存储

典型类型：

名称	容量	带宽	延迟	用途
DDR SDRAM	8-128GB	50-100GB/s	50-100ns	CPU主存
GDDR（显存）	8-24GB	500-900GB/s	数十ns	GPU显存
HBM/HBM2/HBM3	16-80GB	1-3TB/s	数十ns	高端GPU/AI芯片

第三类内存（Tertiary Memory / Storage）：外部存储设备

特点：

• 速度慢（ms-秒级）

• 容量极大（TB-PB级）

• 成本低

• 用于持久化存储

典型类型：

名称	容量	带宽	延迟	用途
SSD	256GB-8TB	3-7GB/s	0.1-1ms	数据集存储
HDD	1-20TB	100-200MB/s	5-10ms	大规模数据存储
网络存储（NAS）	PB级	1-10GB/s	数ms-秒	分布式数据集

三、常见AI算子介绍

Conv2d

单通道Conv2d算子数学表达式为：

输出张量：Y[n,cout,h,w]

n	批次索引	0≤n<N	当前样本在批次中的位置（第n个图像）
cout​	输出通道索引	0≤cout​<Cout​	当前卷积核的索引
h	输出高度索引	0≤h<Hout​	输出特征图的行位置
w	输出宽度索引	0≤w<Wout​	输出特征图的列位置

注：对于上述Conv2d数字表达式来说，h⋅sh+kh,w⋅sw+kw坐标计数包括padding，表示输入提取的左上像素坐标；如果不包括padding，则表示中心点坐标，那么公式中的求和范围需要根据padding行数进行对应修改。

 输入张量：

参数	含义	范围	说明
n	批次索引	0≤n<N	与输出的批次对应
cin​	输入通道索引	0≤cin​<Cin​	输入特征图的通道（如RGB的R/G/B）
h⋅sh​+kh​	输入高度位置	-	卷积窗口在输入上的垂直位置
w⋅sw​+kw​	输入宽度位置	-	卷积窗口在输入上的水平位置

其中，、为：

参数	含义	典型值	说明
sh​	垂直步长	1, 2	卷积核垂直方向移动的像素数
sw​	水平步长	1, 2	卷积核水平方向移动的像素数

权重张量：

参数	含义	范围	说明
cout​	输出通道索引	0≤cout​<Cout​	第几个卷积核
cin​	输入通道索引	0≤cin​<Cin​	卷积核对应的输入通道
kh​	卷积核高度偏移	0≤kh​<Kh​	卷积核内的行位置
kw​	卷积核宽度偏移	0≤kw​<Kw​	卷积核内的列位置

偏置

参数	含义	范围	说明
cout​	输出通道索引	0≤cout​<Cout​	每个卷积核对应一个偏置值

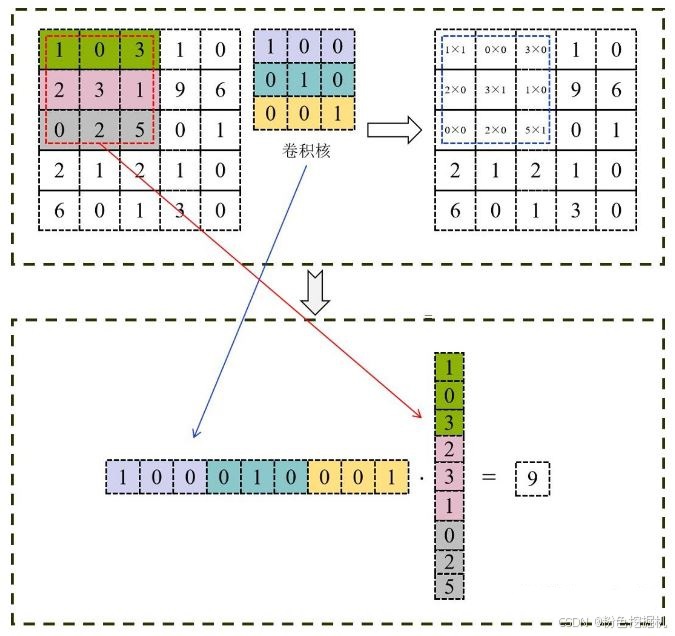

原理示意图：

GEMM（General Matrix Multiply）

矩阵乘法算子，是线性代数和深度学习中最重要的基础运算之一。

GEMM标准形式为：

其中

• A 是 m×k 矩阵

• B 是k×n 矩阵

• C 是 m×n 矩阵

• α 和 β 是标量系数

• op(X) 表示对矩阵 X 的可选操作（转置或不转置）

GEMM应用场景：

深度学习：全连接层、卷积运算的实现基础

科学计算：线性系统求解、特征值分解

图形处理：变换矩阵运算

信号处理：滤波器设计、频域分析

im2col（Image to Column）

im2col是深度学习中用于加速卷积计算的核心预处理技术，它的本质是将二维矩阵转换为一维向量矩阵进行存储，使卷积的局部滑动窗口操作转化为矩阵乘法友好的形式，为后续的GEMM（通用矩阵乘法）优化铺路。几乎所有主流深度学习框架（PyTorch、TensorFlow、Caffe）的卷积层都采用im2col+GEMM的优化策略，是工业界卷积加速的标准方案。

如图所示：

im2col+GEMM（卷积加速的工业级标准方案）

解决普通卷积计算的两大瓶颈：

零散内存访问：普通卷积逐窗口滑动时，输入元素分布在内存非连续区域，缓存命中率低；

并行性不足：GPU擅长密集型并行计算（如矩阵乘法），但局部窗口操作难以利用其 thousands of threads 的优势。

im2col+GEMM通过“输入展开→矩阵乘法→结果重塑”的流程，将卷积转化为高效的矩阵运算。

详细计算流程：

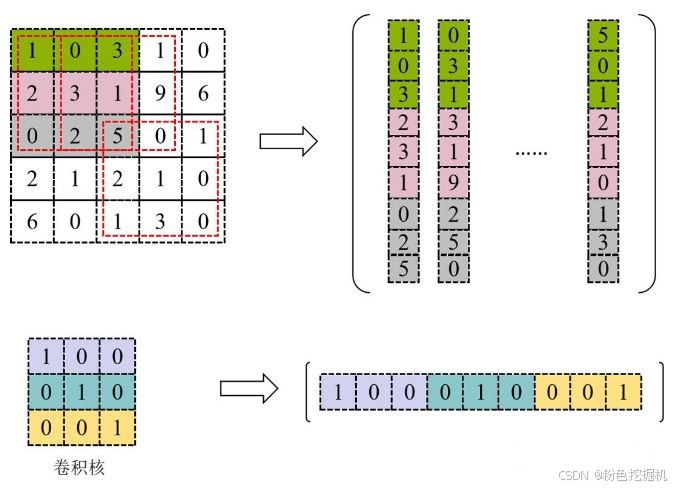

使用 Im2Col 将输入矩阵展开为一个大矩阵，矩阵每一列表示卷积核需要的一个输入数据，按向量方式存储；将卷积核展开为行矩阵进行存储。

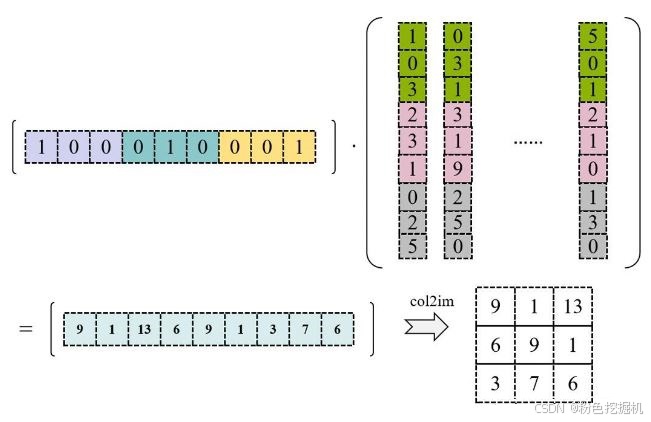

使用上图中转换的矩阵进行GEMM运算，得到的数据再进行col2im就是最终卷积计算的就结果。

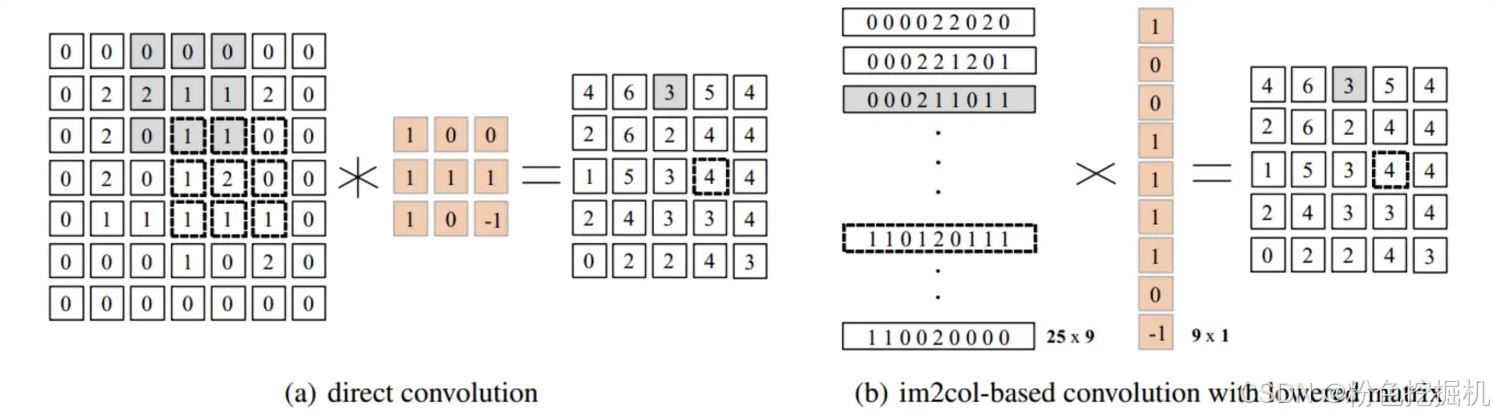

直接卷积与该卷积加速方法对比：

ReLU（Rectified Linear Unit，修正线性单元）

数学表达式：

图形表示：
