嵌入式内存学习三——从LMA-＞VMA代码搬运机制全解析

本文对比了ARMCC和GCC在嵌入式系统中代码搬运的实现方式。ARMCC通过.sct分散加载文件自动完成代码从FLASH到RAM的搬运，而GCC则需要开发者手动实现搬运逻辑。重点分析了RT-Thread使用GCC时的.data段搬运过程：通过ld链接脚本定义_sidata（FLASH源地址）、_sdata和_edata（RAM目标地址范围），在Reset_Handler中使用汇编指令实现类似mem

明早你自己说

14人浏览 · 2026-01-29 01:03:45

明早你自己说 · 2026-01-29 01:03:45 发布

1、文章背景：

上一章节：嵌入式内存学习二——通过官方文档讲解内存与代码之间的桥梁—ld链接脚本_多编译器链接脚本 ld iar-CSDN博客

上一章中我们讲到了ld链接文件的各类讲解，但他只是告诉MCU如果我需要调用函数的话，我应该在哪找，但我们也知道，我们的各类指令和数据，都是存到FLASH里面的，因为RAM掉电就丢失数据，只有在FALSH里面才可以掉电保存。

在上一章的时候，我说过了Reset_handler函数的作用是搬运代码从FLASH到RAM中的，因此本章我们就开始讲解RT-Thread是怎么将代码搬到指定的地方，让我们项目调用的时候能精准的找到函数/数据。

2、搬运代码讲解

2.1 ARM CC搬运流程

首先我说明一点，如果你用的是ARM C库（也就是keil）的时候，你是不需要自己搬代码到RAM中的，你只需要设计好.sct分散加载文件，在上电的时候ARM C库会自动帮你搬到RAM中，我们从keil的Reset_Handler函数中也能看到。如下

; Reset handler
Reset_Handler    PROC
                 EXPORT  Reset_Handler                    [WEAK]
        IMPORT  SystemInit            ;相当于C语言的extern，告诉编译器有这个函数，要你自己去找
        IMPORT  __main

                 LDR     R0, =SystemInit    ;将SystemInit函数的地址加载到r0寄存器
                 BLX     R0                 ;跳转执行r0寄存器（还回来的）
                 LDR     R0, =__main        ;将__main函数的地址加载到r0寄存器
                 BX      R0                 ;跳转执行r0寄存器（不回来的，相当于单程票）
                 ENDP

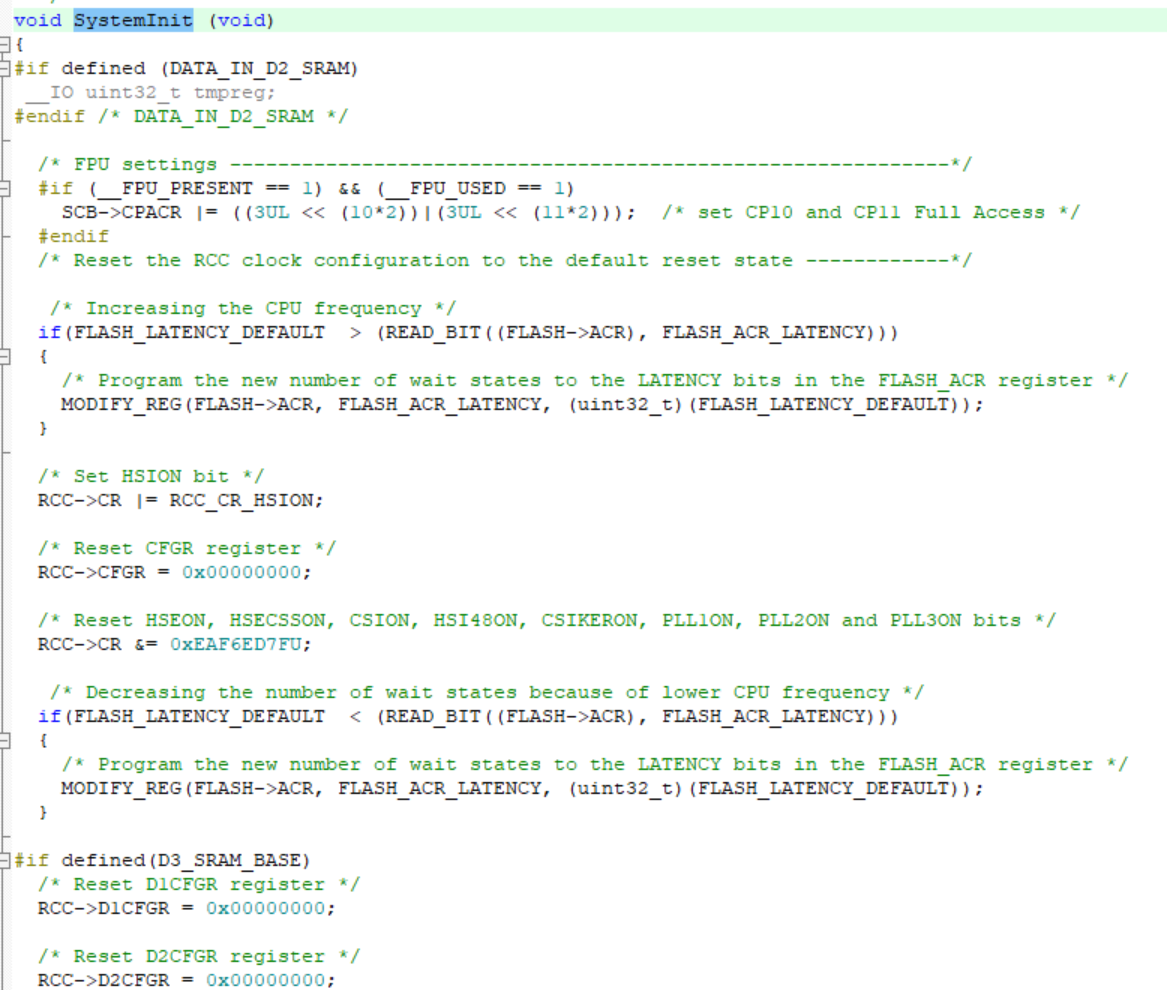

等我们跳转到SystemInit函数的时候，发现都是一些配置寄存器的代码

这也印证了我上面的结论。

2.2 gcc库的搬运流程

但对于RT-Thread studio的GCC库，他没有那么智能。GCC 的哲学是“显式优于隐式”，它不像 ARMCC 的 __main 也是个黑盒，GCC 把所有的搬运逻辑都写在汇编里让你看、让你改。因此你要手动实现搬运函数

2.2.1 .data段讲解

我们先把.data段单独拉出来讲，因为他和RAM中的栈、堆、.bss段不一样。

首先我们知道.data段存放的是赋非0初值的全局变量和添加了static的局部变量，你不像.bss段，他保存的是初始值为0或者没有初始化的全局变量，我一上电整个RAM就是0，变量数据根本不需要保存。因此，我们的.data的数据是保存在FLASH上面的，在MCU上电的时候，就会通过Reset_handler函数给他搬过来。

2.2.2 ld文件的设计

好了，有了这个思路，我们就要知道三样数据，FLASH里存放.data段的起始地址_sidata，RAM里面存放的起始地址_sdata和结束地址_edata。

有的人就会好奇，我不需要知道FLASH的.data段的结束地址吗？

答案是不需要，因为ld文件知道.data段在RAM的大小和FLASH的大小都是一样的，因此RAM里面保存的起始地址_sdata和结束地址_edata 之间的大小就是FLASH要搬运的大小

我们先查看RT-Thread的ld文件是怎么写的吧。

 .text :
    {
        . = ALIGN(4);
        _stext = .;
        KEEP(*(.isr_vector))            /* Startup code */

        . = ALIGN(4);
        *(.text)                        /* remaining code */
        *(.text.*)                      /* remaining code */
        *(.rodata)                      /* read-only data (constants) */
        *(.rodata*)  /**这里就是我们常说的.text段和.rodata段，他们紧密相连**/
        *(.glue_7)
        *(.glue_7t)
        *(.gnu.linkonce.t*)

        /* section information for finsh shell */
        . = ALIGN(4);
        __fsymtab_start = .;
        KEEP(*(FSymTab))
        __fsymtab_end = .;

        . = ALIGN(4);
        __vsymtab_start = .;
        KEEP(*(VSymTab))
        __vsymtab_end = .;

        /* section information for utest */
        . = ALIGN(4);
        __rt_utest_tc_tab_start = .;
        KEEP(*(UtestTcTab))
        __rt_utest_tc_tab_end = .;

        /* section information for at server */
        . = ALIGN(4);
        __rtatcmdtab_start = .;
        KEEP(*(RtAtCmdTab))
        __rtatcmdtab_end = .;
        . = ALIGN(4);

        /* section information for initial. */
        . = ALIGN(4);
        __rt_init_start = .;
        KEEP(*(SORT(.rti_fn*)))
        __rt_init_end = .;

        . = ALIGN(4);

        PROVIDE(__ctors_start__ = .);
        KEEP (*(SORT(.init_array.*)))
        KEEP (*(.init_array))
        PROVIDE(__ctors_end__ = .);

        . = ALIGN(4);

        _etext = .;
    } > AXISRAM AT > ROM = 0

    /* .ARM.exidx is sorted, so has to go in its own output section.  */
    __exidx_start = .;
    .ARM.exidx :
    {
        *(.ARM.exidx* .gnu.linkonce.armexidx.*)

        /* This is used by the startup in order to initialize the .data secion */
        _sidata = .;
    } > ROM
    __exidx_end = .;

    /* .data section which is used for initialized data */

    .data : AT (_sidata)
    {
        . = ALIGN(4);
        /* This is used by the startup in order to initialize the .data secion */
        _sdata = . ;

        *(.data)
        *(.data.*)
        *(.gnu.linkonce.d*)


        PROVIDE(__dtors_start__ = .);
        KEEP(*(SORT(.dtors.*)))
        KEEP(*(.dtors))
        PROVIDE(__dtors_end__ = .);

        . = ALIGN(4);
        /* This is used by the startup in order to initialize the .data secion */
        _edata = . ;
    } >DTCMSRAM

根据ld文件的排队法则，我们知道在FLASH各个段的排队顺序是：

中断向量表 -> .text -> .rodata -> 各种表 -> 异常表 -> .data 初始值

得到了我们的_sidata之后我们就使用AT指令指定加载地址了。如.data : AT (_sidata)

如果我们没有用这个AT指令的话，我们的MCU就会默认LMA=VMA，到时候如果我们要找附初值的变量的时候只能去FLASH找了。

2.2.3 Reset_handler的搬运工作

我们在ld文件设置好了之后，我们就要在Reset_handle中将.data段搬运过去，也是本章的重点。如下

/* start address for the initialization values of the .data section.
defined in linker script */
.word  _sidata
/* start address for the .data section. defined in linker script */
.word  _sdata
/* end address for the .data section. defined in linker script */
.word  _edata
/* start address for the .bss section. defined in linker script */
.word  _sbss
/* end address for the .bss section. defined in linker script */
.word  _ebss
/* stack used for SystemInit_ExtMemCtl; always internal RAM used */

/**
 * @brief  This is the code that gets called when the processor first
 *          starts execution following a reset event. Only the absolutely
 *          necessary set is performed, after which the application
 *          supplied main() routine is called.
 * @param  None
 * @retval : None
*/

    .section  .text.Reset_Handler
  .weak  Reset_Handler
  .type  Reset_Handler, %function
Reset_Handler:
  ldr   sp, =_estack      /* set stack pointer */

/* Call the ExitRun0Mode function to configure the power supply */
  bl  ExitRun0Mode
/* Call the clock system initialization function.*/
  bl  SystemInit

/* Copy the data segment initializers from flash to SRAM */
  ldr r0, =_sdata     ;_sdata是在ld文件定义的.data段起始地址（是加载到RAM的地址），_edata同理

  ldr r1, =_edata     ;ldr汇编指令的意思是将_edata地址保存到r1中

  ldr r2, =_sidata    ;_sidata也是.data段的起始地址，只是是在FLASH中的

  movs r3, #0         ;将r3寄存器赋值0，这里r3的作用是作为偏移量出现。

  b LoopCopyDataInit  ;跳转到LoopCopyDataInit（不回来的那种）

CopyDataInit:
  ldr r4, [r2, r3]   ;[r2, r3] 的计算公式为：实际操作的内存地址 = r2 的值 + r3 的值，保存到r4
                     ;从这个地址读取 4个字节（32位） 的数据，暂存在 r4 寄存器里。

  str r4, [r0, r3]   ;把 r4 里的数据写入到这个地址。

  adds r3, r3, #4    ;将偏移值添加4


LoopCopyDataInit:
  adds r4, r0, r3    ;r0存的是加载到RAM的起始地址

  cmp r4, r1         ;检测r4是否大于等于r1，如果是，就退出

  bcc CopyDataInit   ;跳转到CopyDataInit执行（还回来的）

/* Zero fill the bss segment. */
  ldr r2, =_sbss
  ldr r4, =_ebss
  movs r3, #0
  b LoopFillZerobss

FillZerobss:
  str  r3, [r2]
  adds r2, r2, #4

LoopFillZerobss:
  cmp r2, r4
  bcc FillZerobss

/* Call static constructors */
    bl __libc_init_array
/* Call the application's entry point.*/
  bl  main
  bx  lr

通过上面的解释应该很清楚了，汇编指令的搬运其实也是类似于mencpy，4字节4字节的把FLASH里面的.data代码一个个的搬到RAM里面的。

其中_sidata保存的就是.data在FLASH存储的起始地址（相当于代码源地址 LMA），然后_sdata是加载到RAM的地址（相当于代码加载地址 VMA）
