科技守护生命之源，嵌入式技术让水质监测更智能、更精准

1. 引言：水资源监测的嵌入式技术需求

随着工业化与城镇化的快速推进，水体污染问题日益严重，传统的人工采样与实验室分析方法已难以满足实时、连续监测的需求。嵌入式计算机系统凭借其低功耗、低成本、小型化等优势，为水质监测仪器的智能化发展提供了强大支持。

本文将深入探讨水质检测仪表行业中嵌入式软件开发的关键技术，涵盖硬件平台选型、软件架构设计、数据处理算法及通信协议实现等方面，为从事相关领域的开发者提供参考。

2. 嵌入式硬件平台选型策略

2.1 处理器架构选择

水质检测仪表的嵌入式处理器选择需综合考虑性能、功耗和成本因素。目前主流方案包括：

ARM Cortex-M系列：如STM32F103系列，基于Cortex-M3内核，运行主频72MHz，具有64KB Flash和20KB SRAM，适合中小型嵌入式项目。该芯片集成丰富的外设接口，包括多个USART、SPI、I2C以及12位ADC模块，能够支持多种模拟和数字信号输入输出。
ARM9系列：如S3C2440A，适用于需要运行Linux操作系统的复杂应用场景，可胜任光谱数据分析等复杂处理任务。这种方案支持更丰富的内存管理和外设控制，但成本和功耗相对较高。

2.2 传感器接口设计

水质检测涉及多种传感器，嵌入式软件需支持多样化的接口协议：

模拟传感器接口：pH传感器、水位传感器等通常输出模拟信号，需要通过ADC模块进行采样转换。STM32F103提供12位ADC，支持多达10个采集通道。
数字接口传感器：如DS18B20温度传感器采用单总线协议，溶解氧传感器可能采用RS485接口，需通过485转TTL模块与STM32连接。
专用检测模块：一些复杂参数检测采用专用模块，如光谱仪通过并口与ARM处理器连接，传输光谱数据。

3. 嵌入式操作系统与软件架构

3.1 实时操作系统应用

对于复杂的水质监测系统，采用RTOS可以提高系统可靠性和响应速度：

μC/OS-II：作为开源实时操作系统，适合在STM32F103等资源受限的微控制器上运行，提供任务调度、同步机制和内存管理功能。
Linux系统：对于ARM9等高性能平台，可运行嵌入式Linux，支持多进程、网络协议栈等丰富功能，便于复杂应用程序开发。

3.2 软件架构设计

水质监测系统的软件设计通常采用模块化架构，主要包括以下核心模块：

传感器数据采集模块：负责与各类传感器交互，获取原始监测数据
信号处理模块：对采集的数据进行滤波、校准和转换
通信传输模块：处理本地显示和远程数据传输
用户交互模块：管理显示屏、按键等人机交互接口
异常报警模块：监控参数异常并触发警报

这种模块化设计使系统各功能解耦，便于独立开发与功能扩展，提高代码可维护性。

4. 水质参数检测算法与数据处理

4.1 基于光学原理的检测算法

许多水质参数基于光学原理测量，如浊度和化学物质浓度检测：

朗伯-比尔定律应用：水质参数的测量以朗伯-比尔定律为理论基础，表达式为A = εCL，其中A为吸光度，ε为摩尔吸光系数，C为浓度，L为光程长。
标定曲线法：先用标准溶液测得吸光度值，以物质浓度为横坐标、吸光度值为纵坐标，利用最小二乘法得出标定曲线A = bC + k。实际测量时，将测得的吸光度值代入标定曲线，即可得出被测溶液中物质的浓度。

4.2 数据处理与误差控制

为提高测量精度，嵌入式软件需集成有效的数据处理策略：

多次测量平均法：系统进行10次测量取平均值，减少随机误差。当测量次数无限增大时，随机误差趋向于零，测量的算术平均值趋向于真值。
软件滤波算法：采用平滑滤波、中值滤波等算法消除传感器数据中的噪声干扰，提高信号质量。
温度补偿技术：对pH值等受温度影响较大的参数，引入温度传感器进行实时补偿，提高测量准确性。

以下是一个典型的数据采集与处理代码示例：

// 获取PH值的示例代码
void Get_PH(void) {
    u16 buf[10]; // 缓冲区用于读取模拟值
    u8 i,j;

    // 获取10个样本值以使数据平滑
    for(i=0; i<10; i++) {
        buf[i] = Get_Adc_Average(ADC_Channel_8, 10);
    }

    // 将模拟值从小到大排序
    for(i=0; i<9; i++) {
        for(j=i+1; j<10; j++) {
            if(buf[i] > buf[j]) {
                int temp = buf[i];
                buf[i] = buf[j];
                buf[j] = temp;
            }
        }
    }

    avgValue = 0;
    // 取6个中间样本的平均值
    for(i=2; i<8; i++) {
        avgValue += buf[i];
    }

    float phValue = ((float)avgValue * 5.0 / 4095 / 6) * RATIO; // 将模拟值转换为毫伏
    PH = (phValue * (-5.290)) + 23.053; // 将毫伏转换为pH值

    if(PH < 0) PH = 0;
    if(PH > 14.0) PH = 14.0;
}

5. 通信协议与远程监控实现

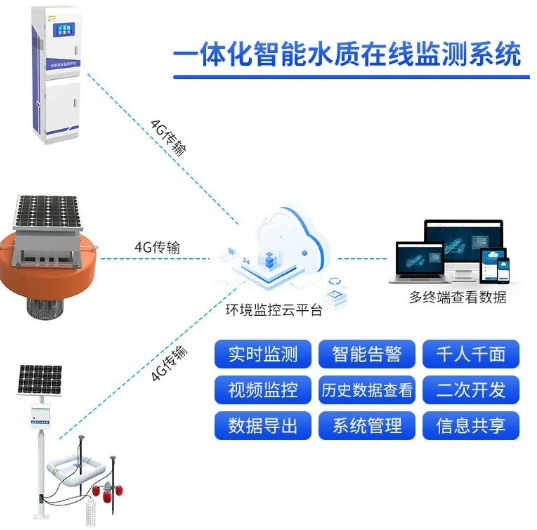

5.1 无线通信技术选择

水质监测系统常需将数据远程传输到监控中心，主要通信方式包括：

GPRS/4G技术：采用MC35I GPRS模块或Air780E 4G模块，通过PPP拨号与GPRS网络建立逻辑通路，实现与Internet的无线连接。这种方案适合部署在偏远地区，覆盖范围广。
Wi-Fi技术：使用ESP8266等Wi-Fi模块，在有局域网覆盖的区域实现数据传输，具有成本低、速率高的优点。

5.2 物联网协议应用

为实现设备云连接，水质监测系统常采用轻量级物联网协议：

MQTT协议：基于发布/订阅模式，适合低带宽、不稳定的网络环境。设备将数据发布到特定主题，平台通过订阅主题接收数据。

以下是MQTT数据上传的典型JSON格式：

{
  "waterTemp": 22.5,
  "phValue": 7.21,
  "dissolvedOxygen": 6.85,
  "waterLevel": 13.2,
  "tdsValue": 580,
  "alarmStatus": 0,
  "uploadTime": "2025-06-05T12:30:00"
}
