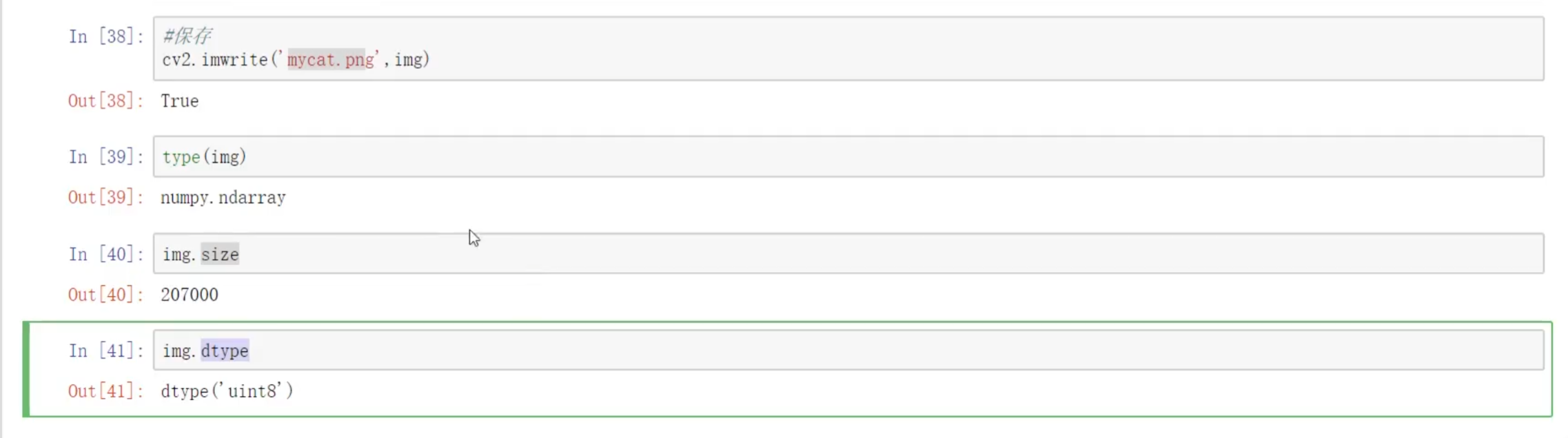

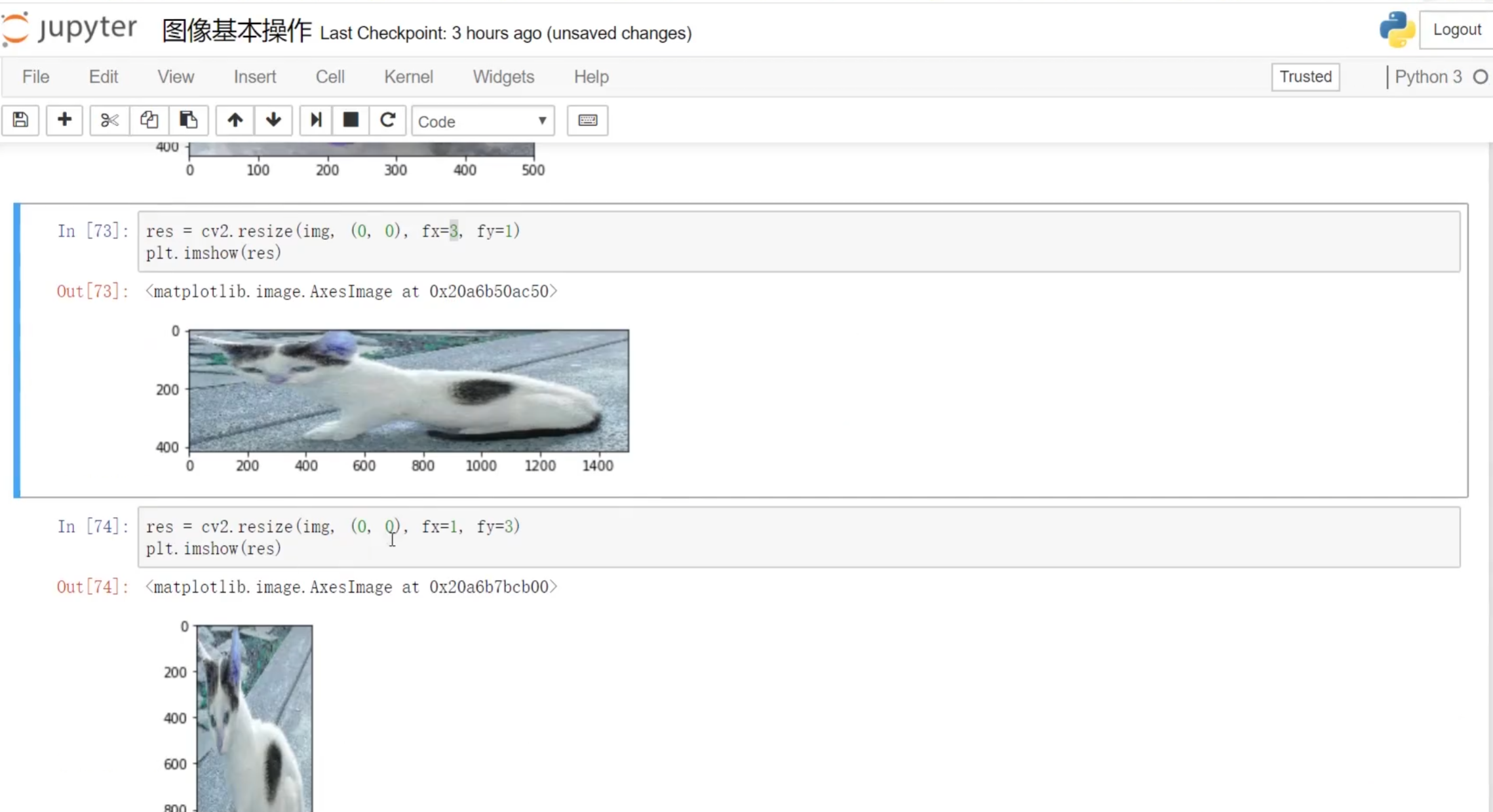

图像基本操作

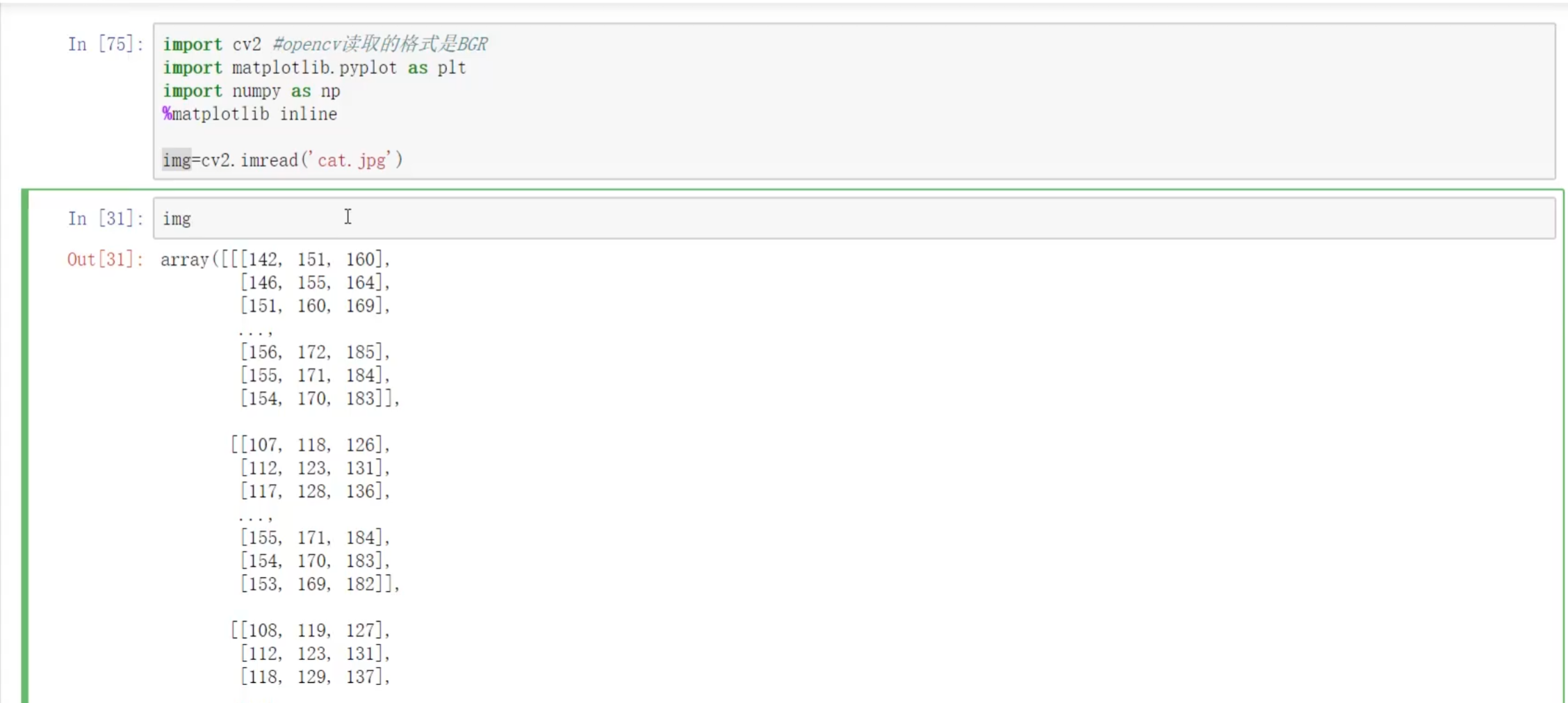

思考1：像素点和矩阵值的对应关系，一个像素点中对应一个矩阵有n个值？
对于灰度图像，一个像素点 仅由一个数值表示，这个值代表该点的亮度或灰度。
对于彩色图像，通常情况下图像中一个像素点由多个数值（通道）组合而成，共同描述该点的颜色，如RGB格式图像。

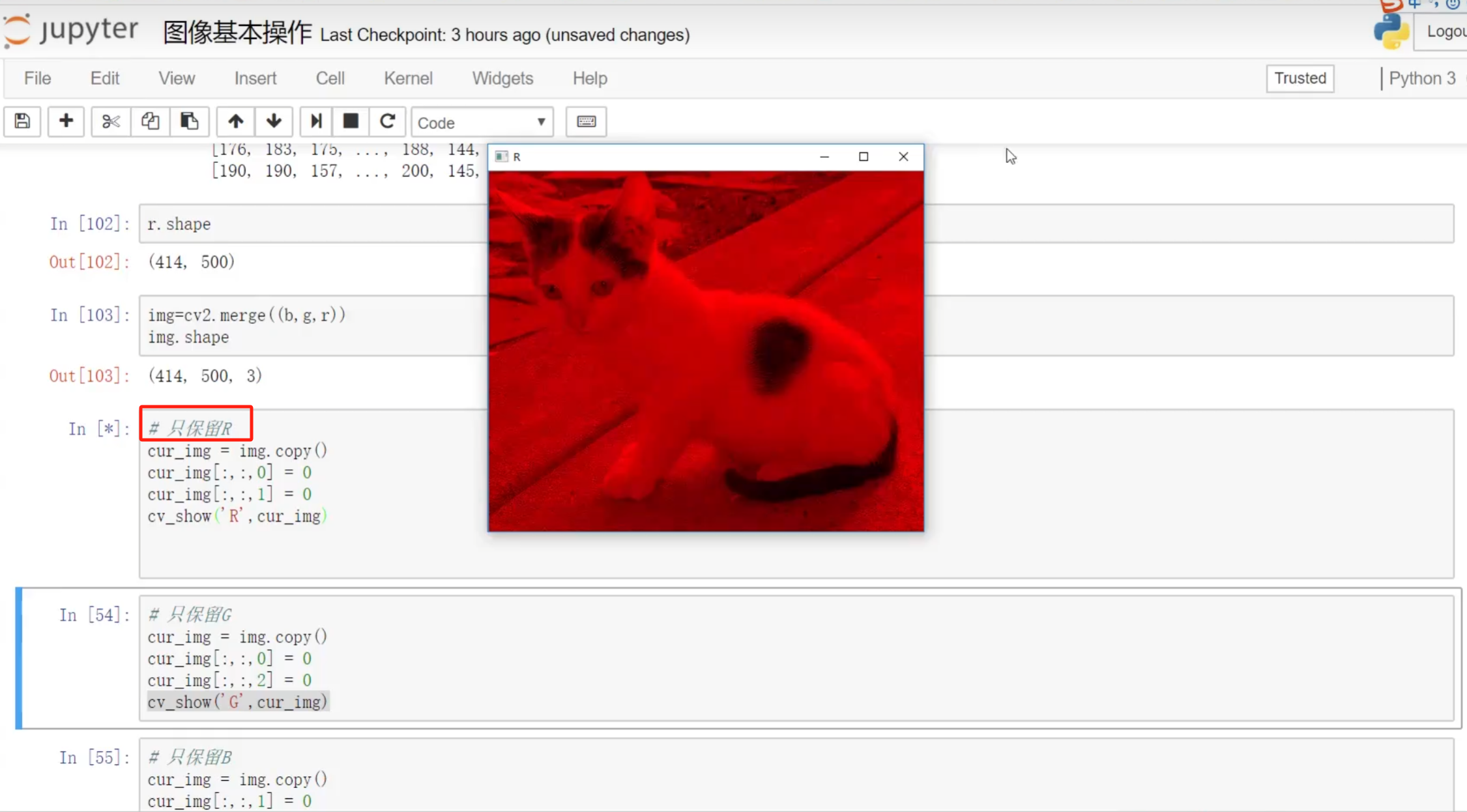

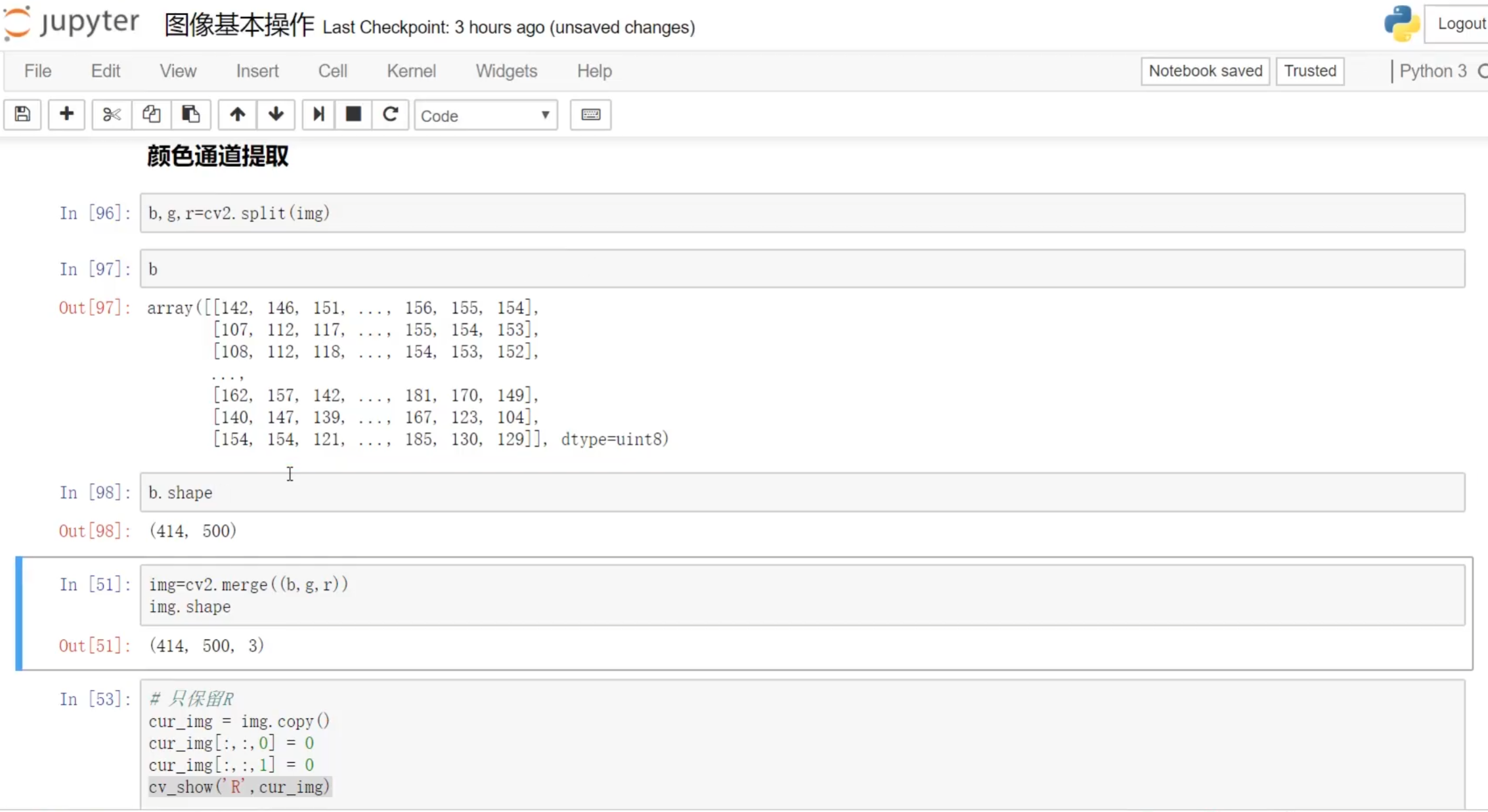

RGB格式图像每个像素点由红、绿、蓝三个值组成，图像是三个二维矩阵的叠加，这三个矩阵分别对应R、G、B通道。

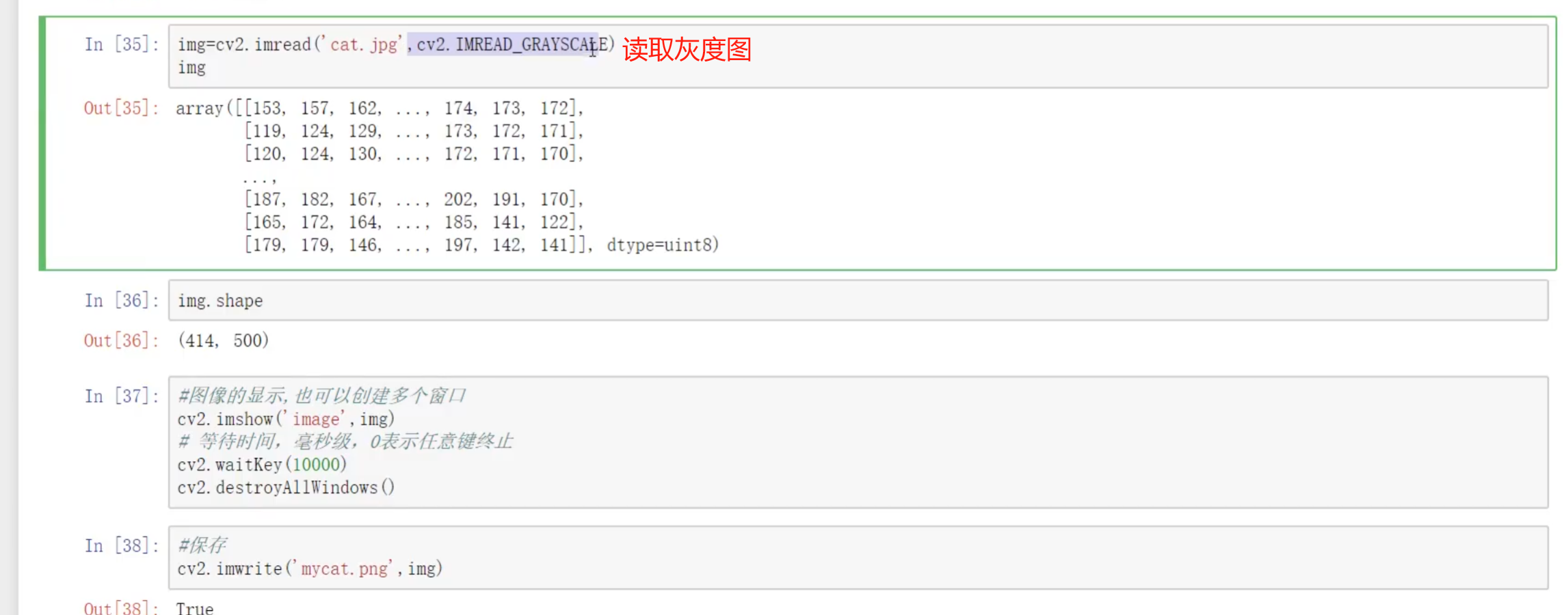

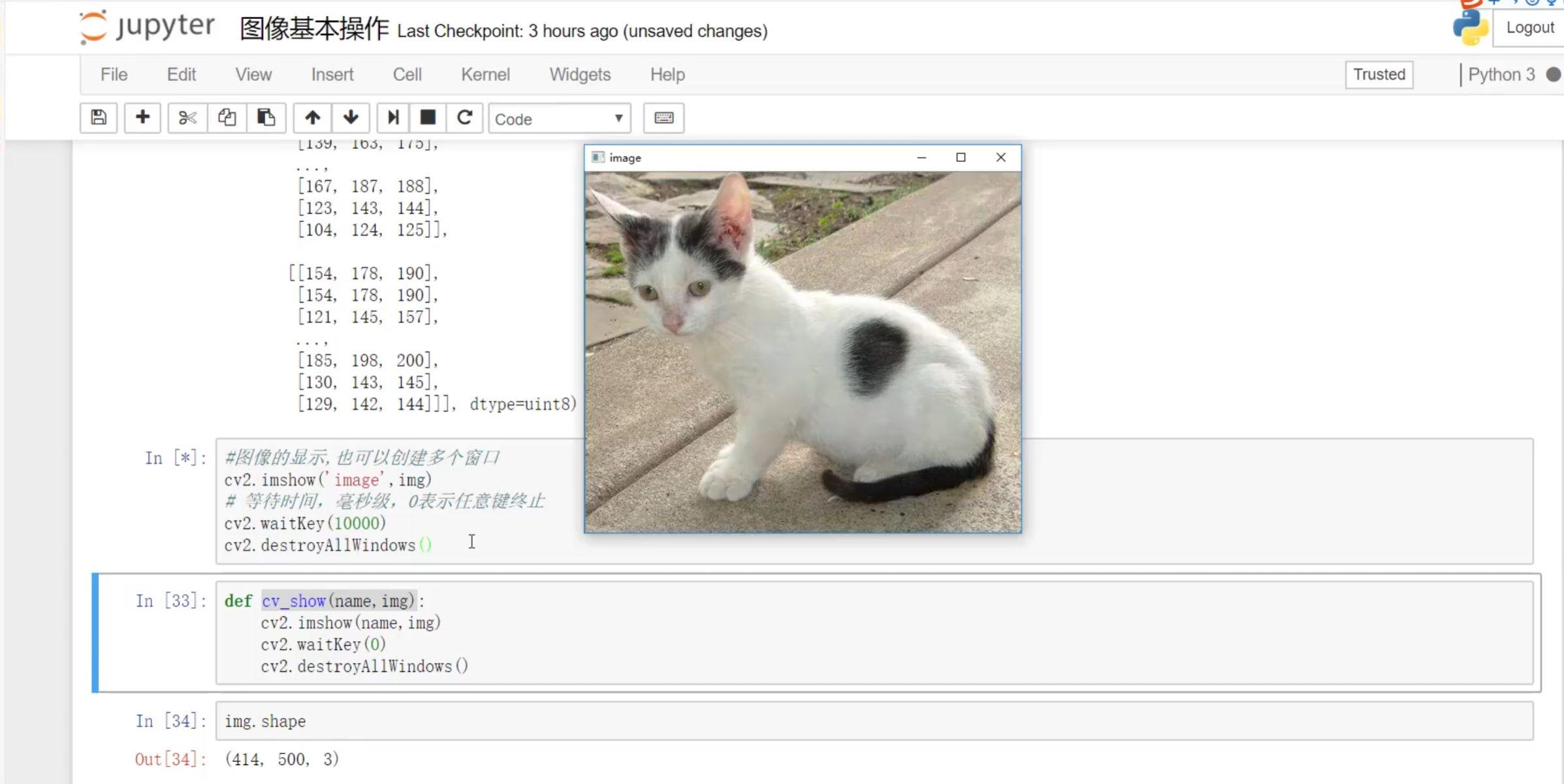

waitKey()表示图像显示的时间，参数为0表示任意键终止（如按空格、Enter等任意键），参数不为0时表示图像显示指定时间后关闭（如1000表示显示1s后关闭）；

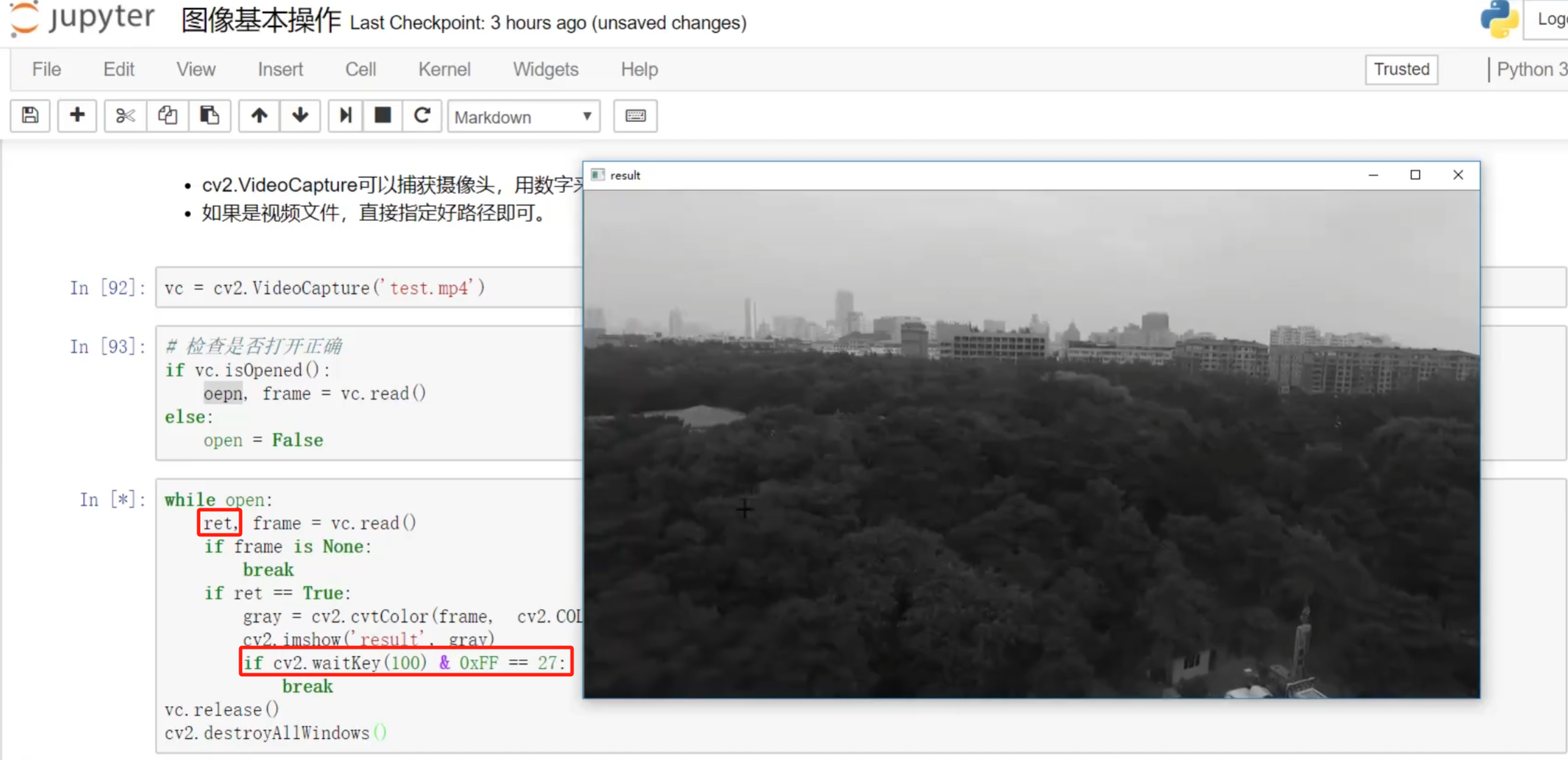

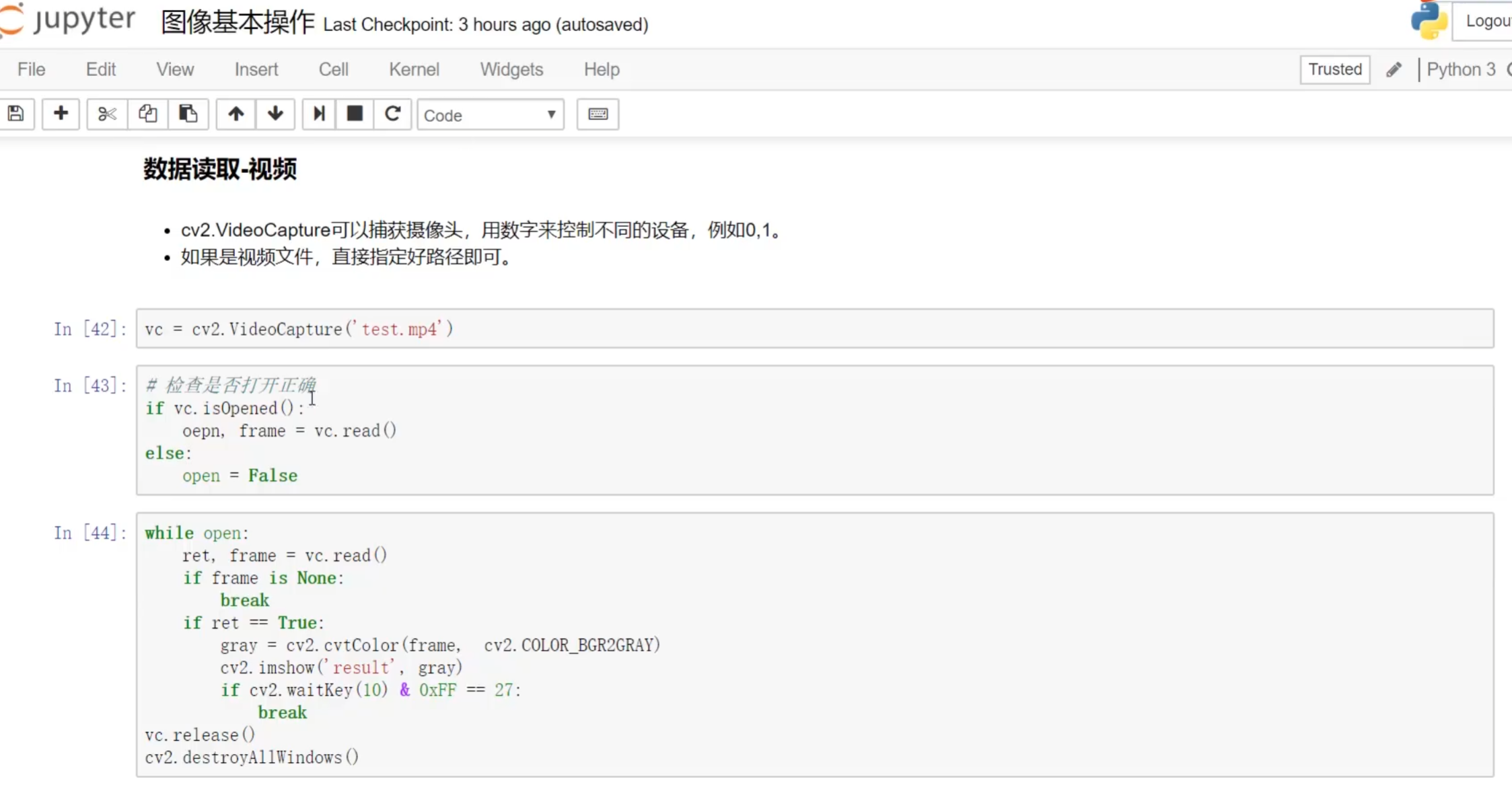

ret表示的是什么意思？
ret是return的缩写，本质是一个布尔值（True/False），它用来标识：是否成功从视频 / 摄像头中读取到一帧图像。
cv2.waitKey(100)&0xFF == 27怎么去理解这段代码？
27表示的是退出键，100是每一帧之后的等待时间，这句话大概意思是每一帧100ms等待时间（对应视频速度放慢），然后按退出键可以退出视频；

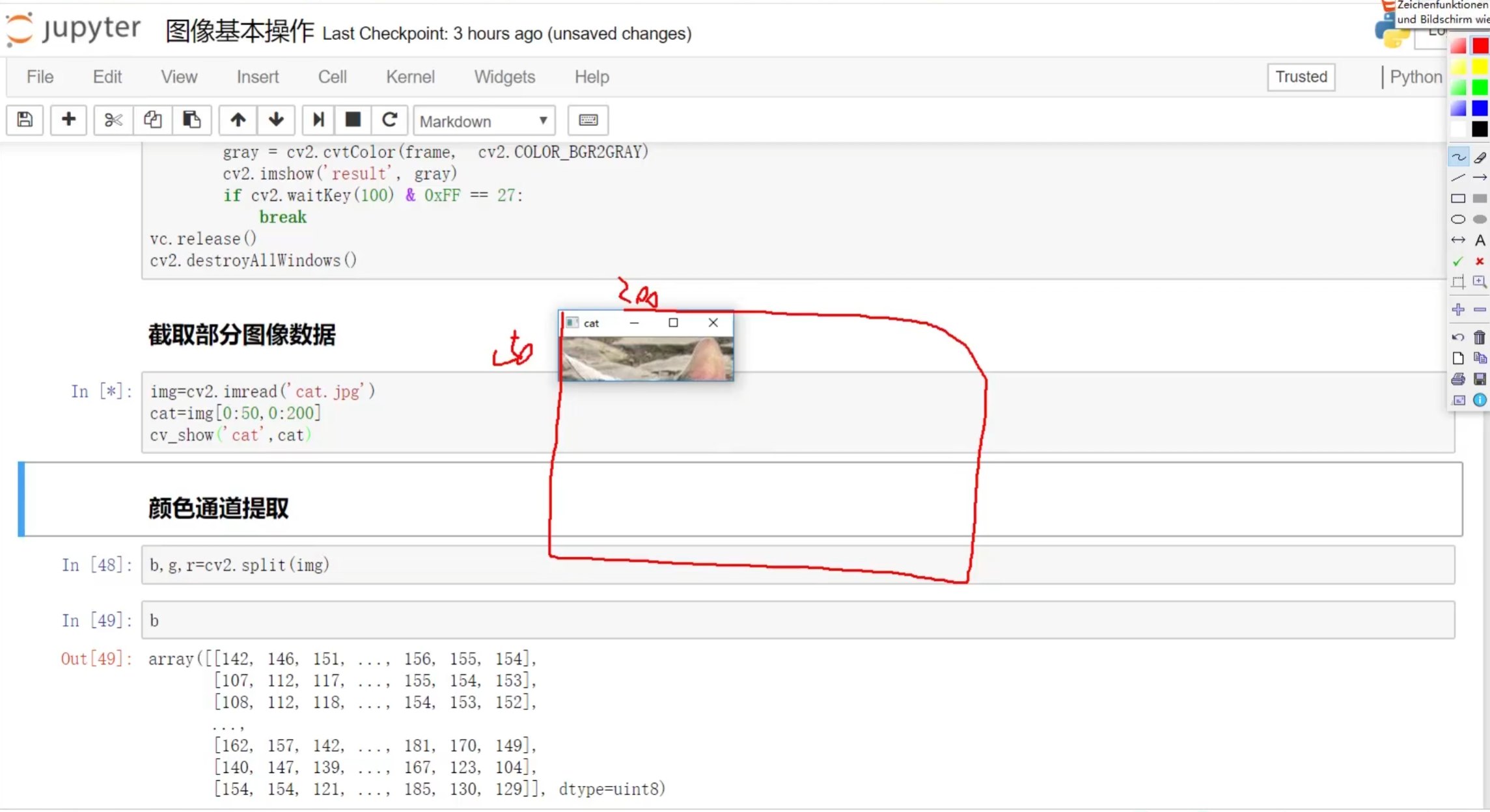

ROI感兴趣区域截取

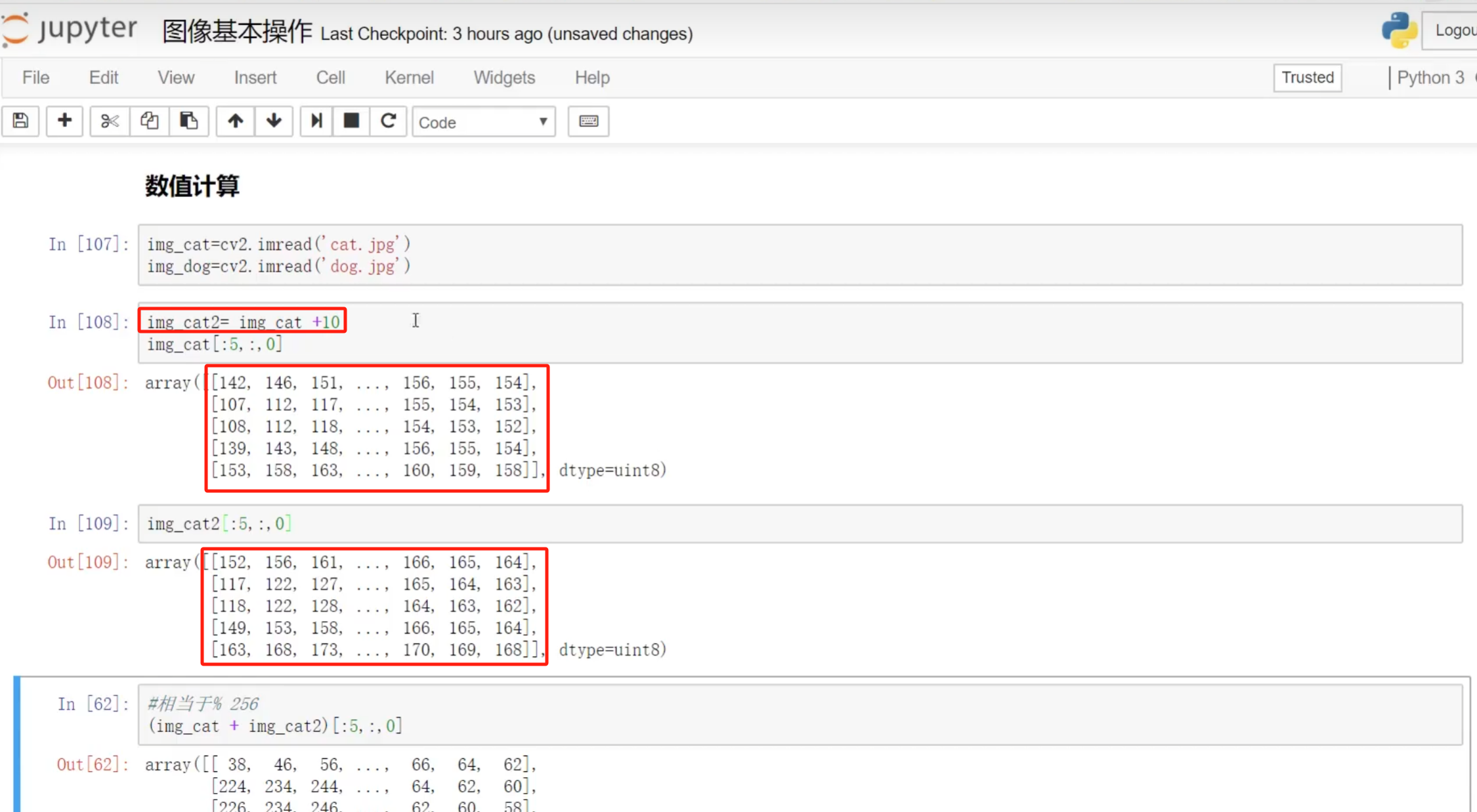

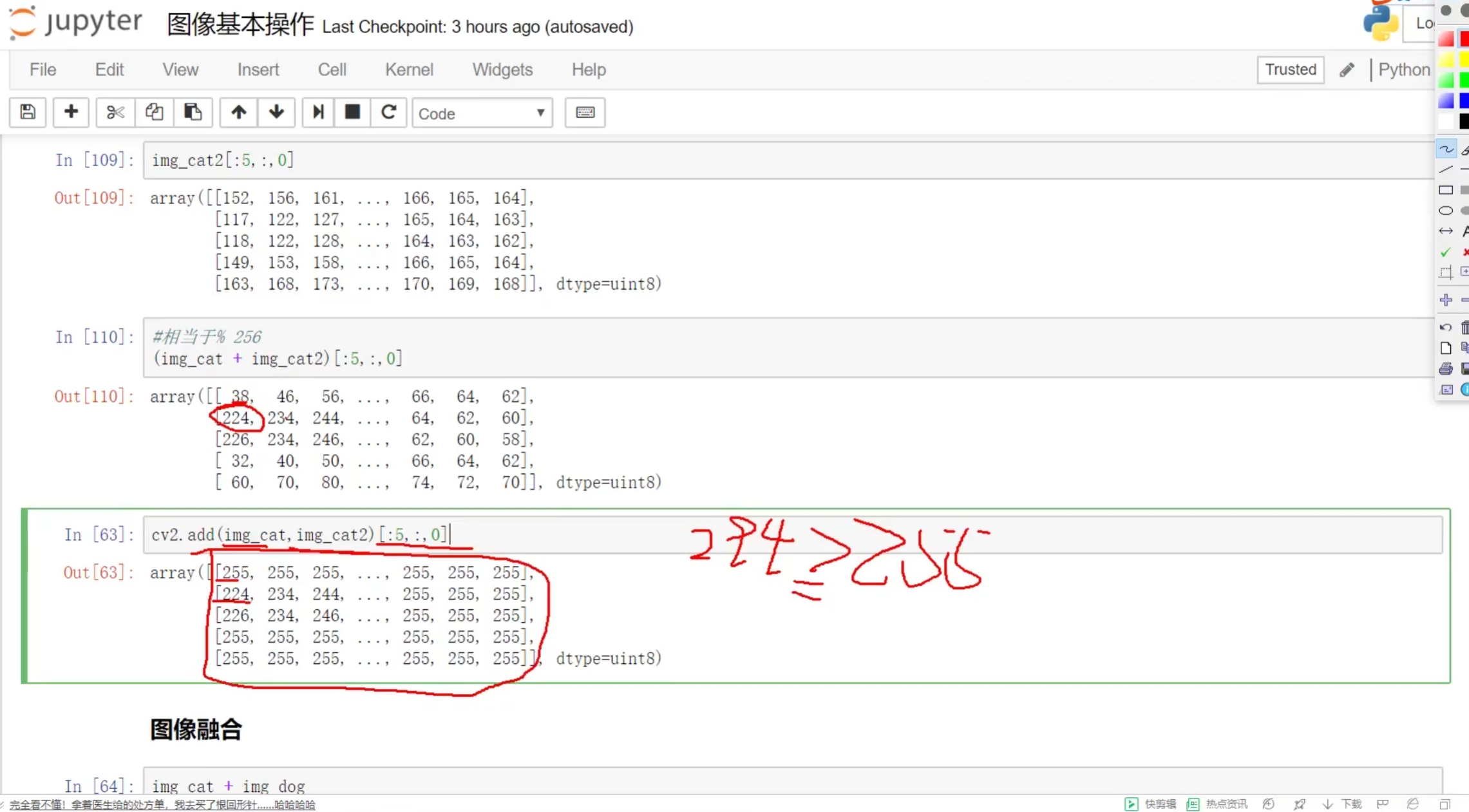

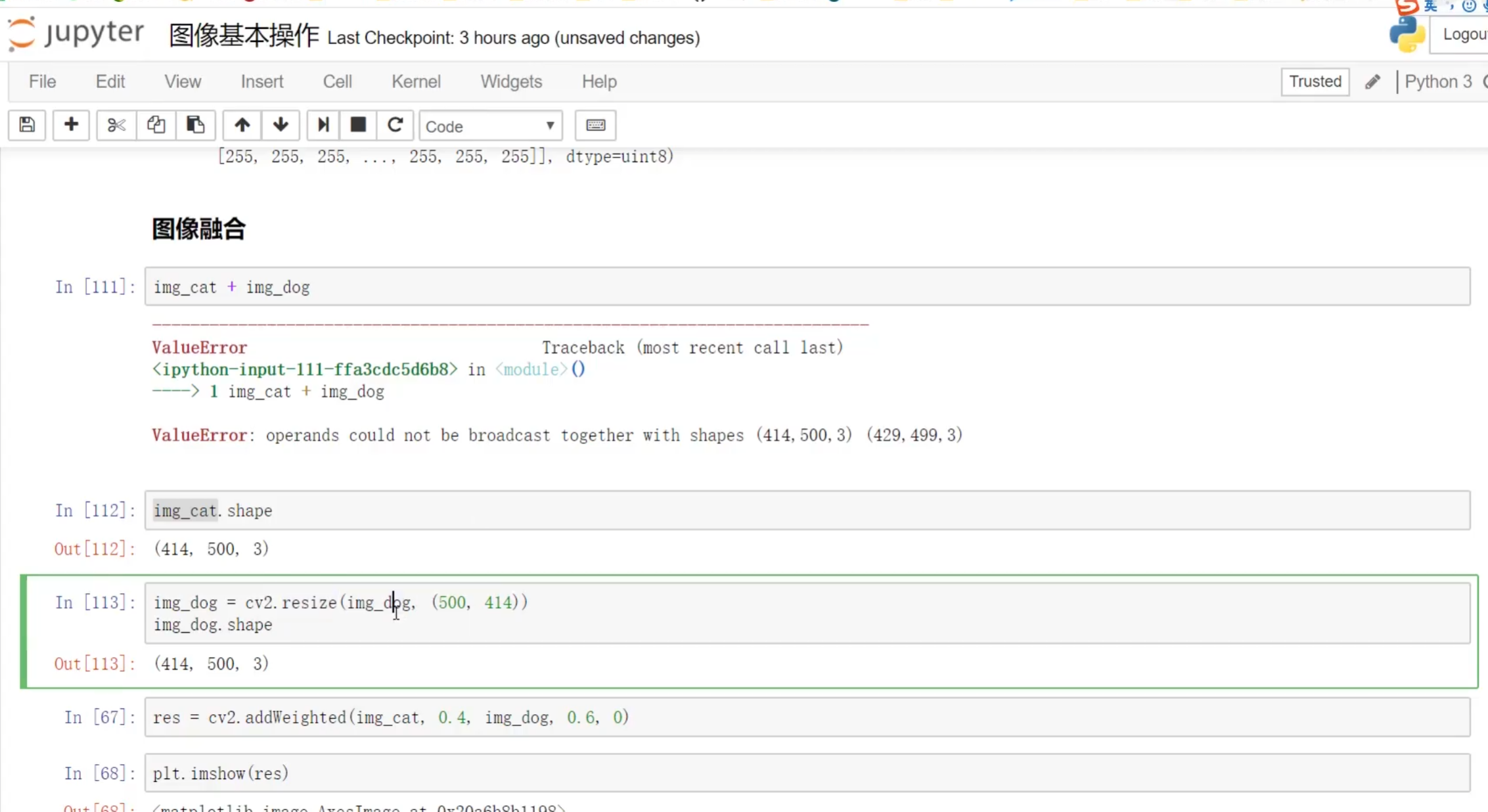

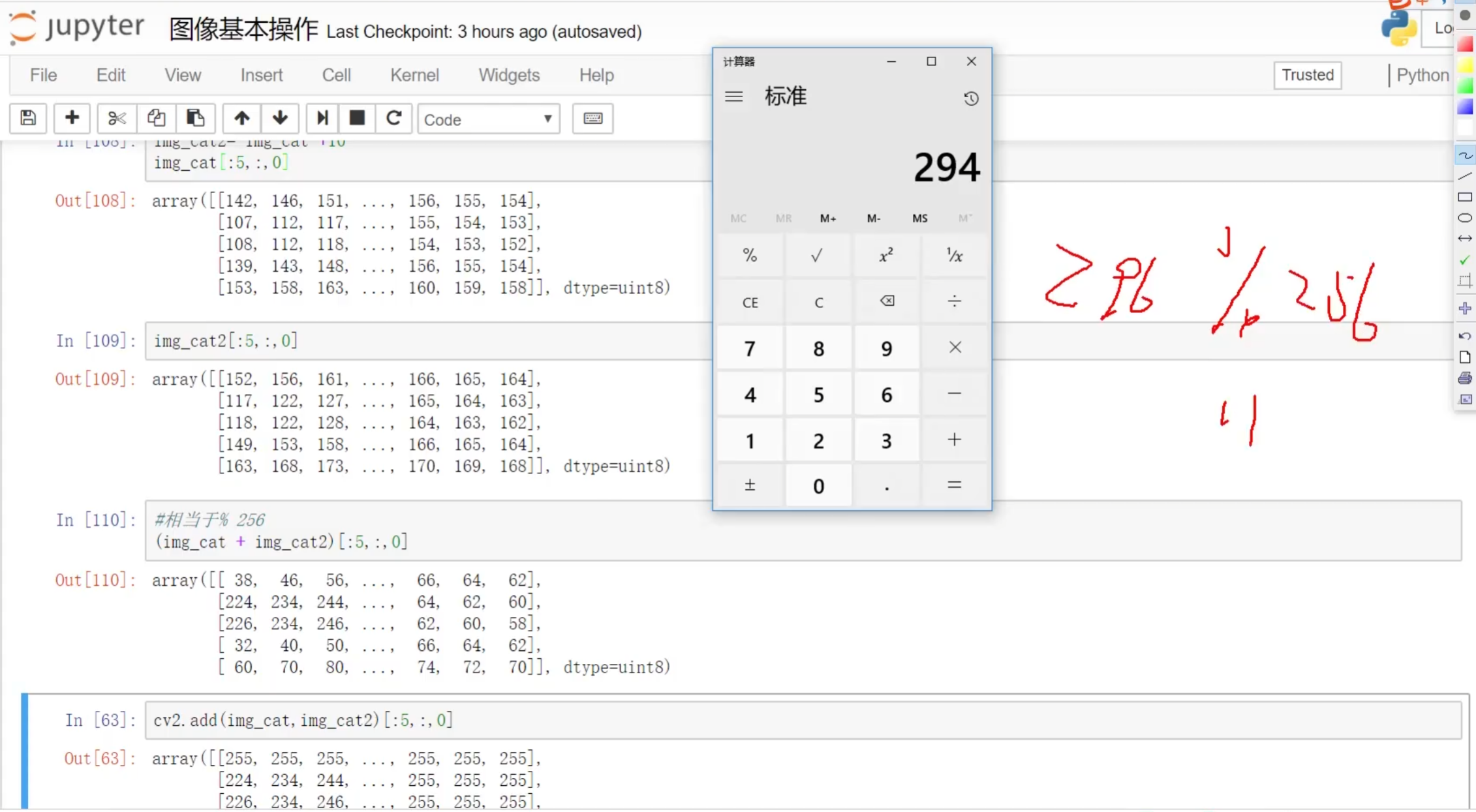

numpy的数值加法计算，如img_cat+img_cat2加完之后的结果相当于%256取余，得到38，46等等；

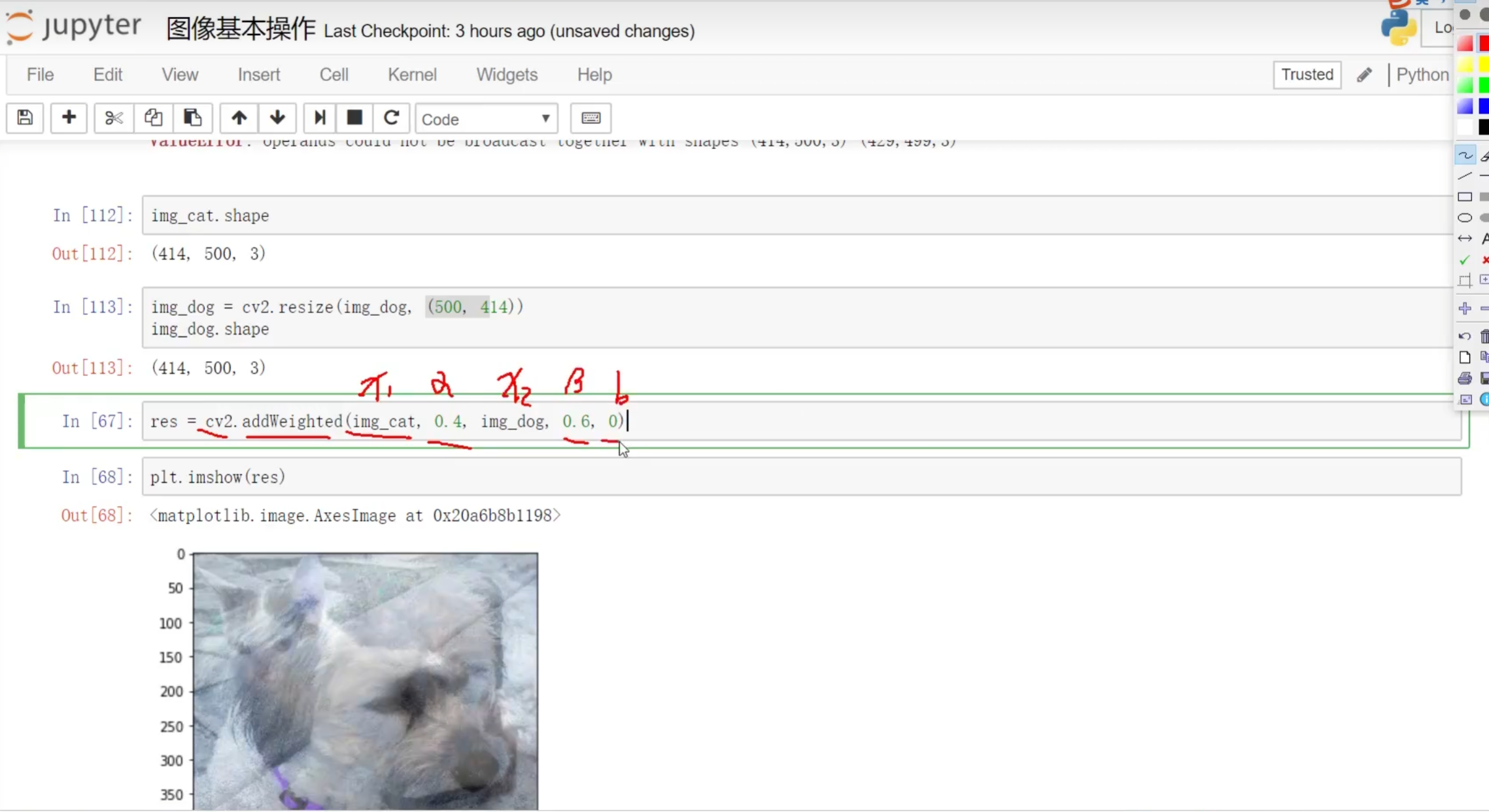

cv2中的数值加法计算，相当于加完最大保留到255数值，而不是取余再计算得到结果；

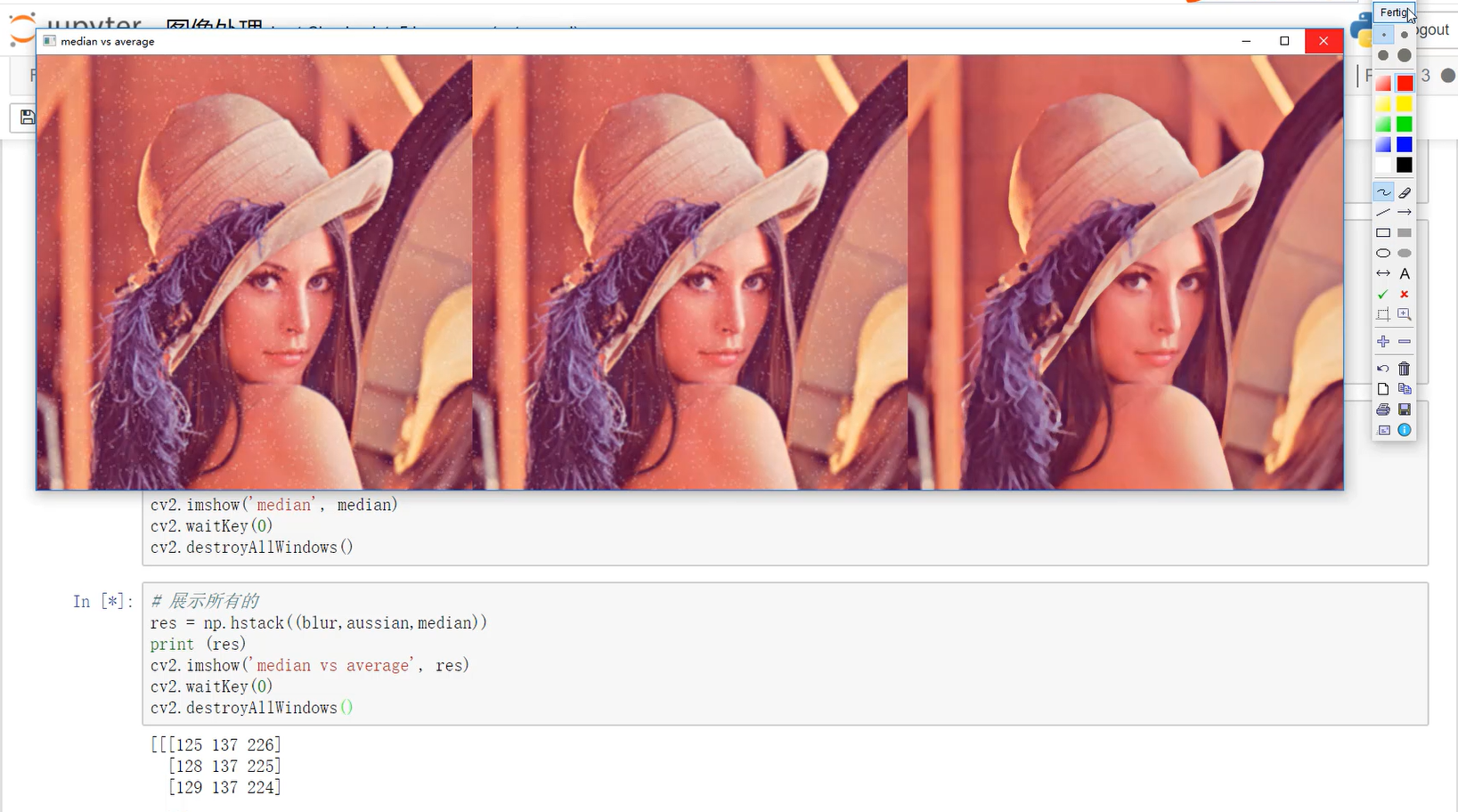

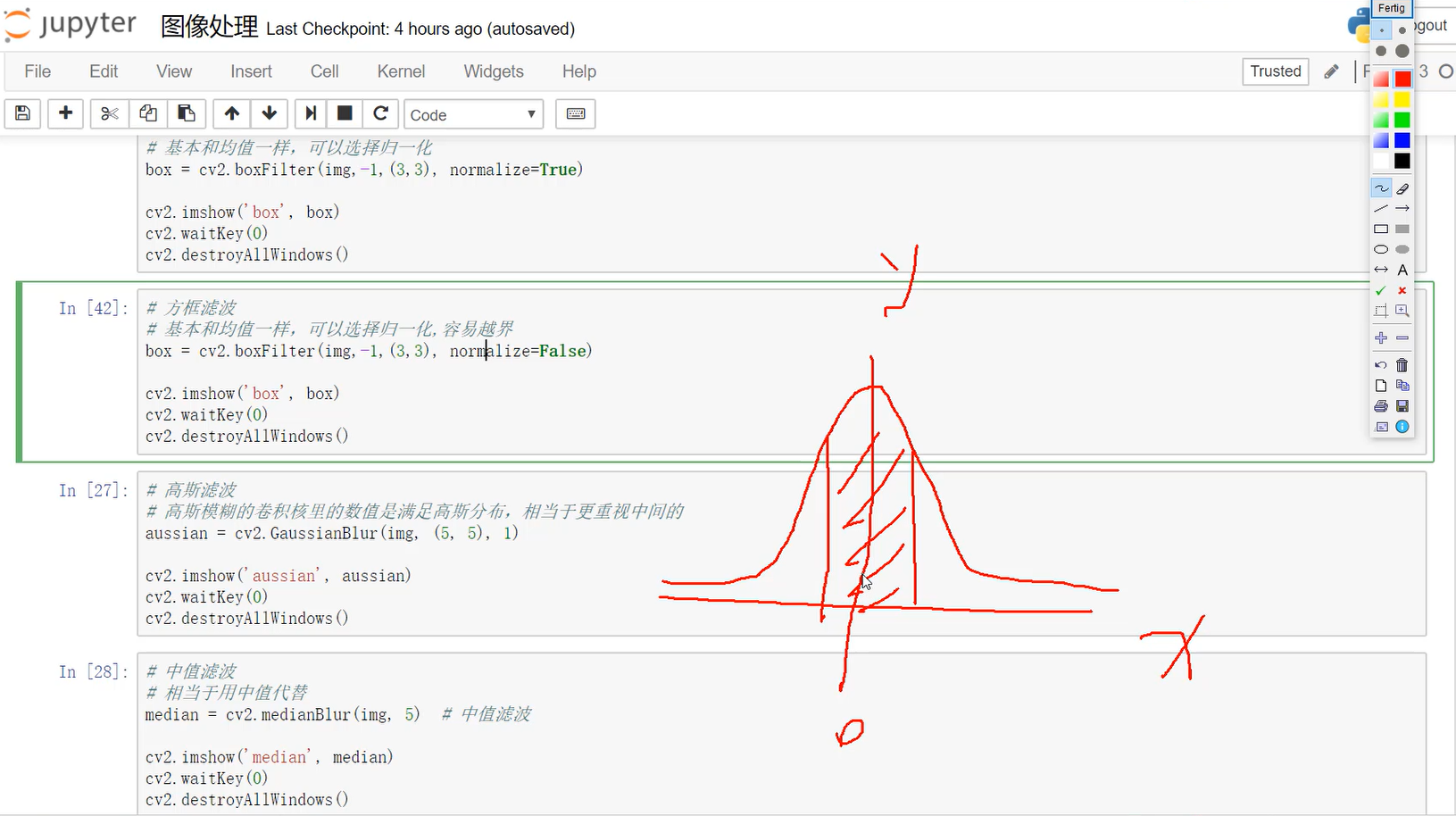

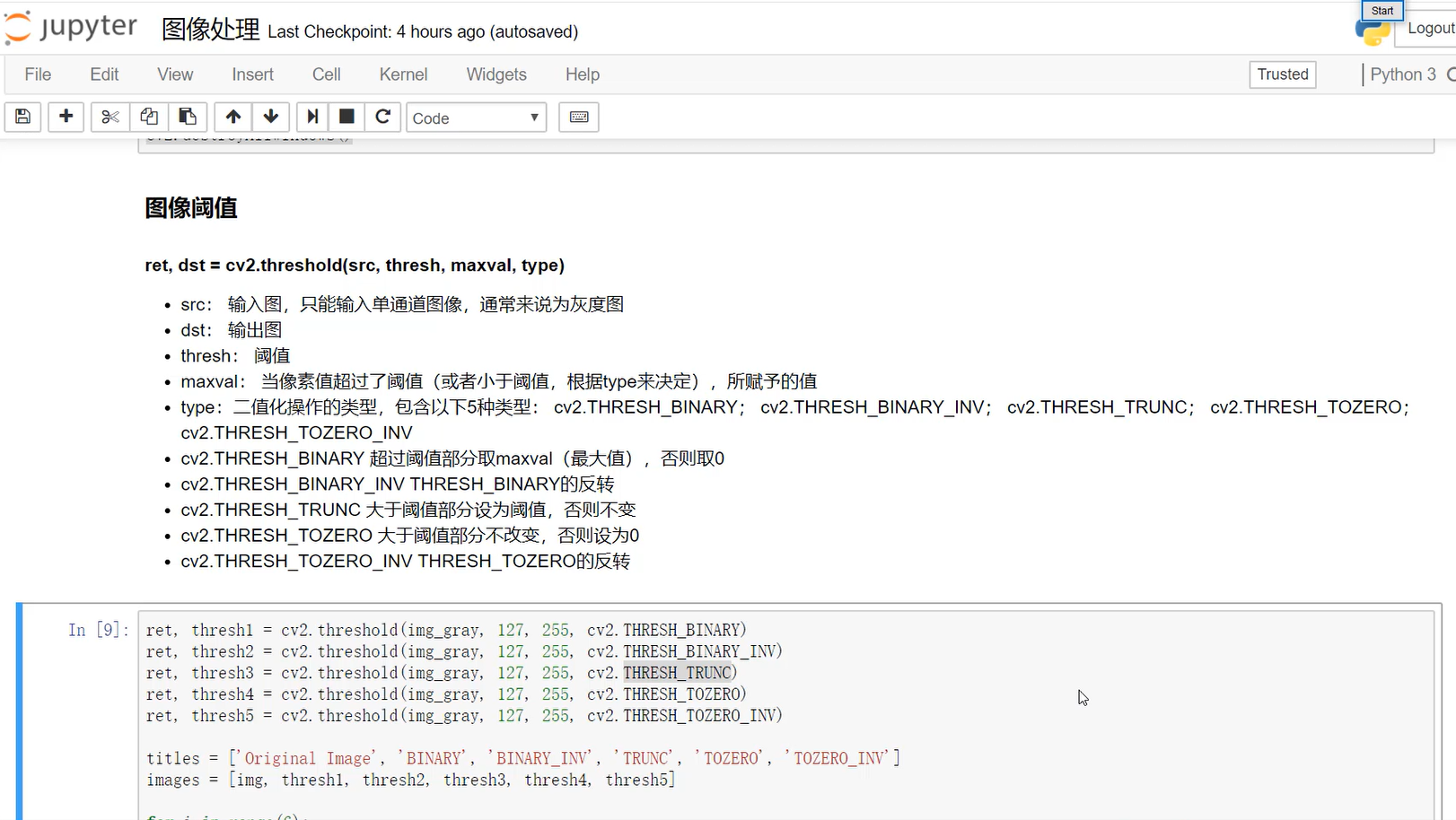

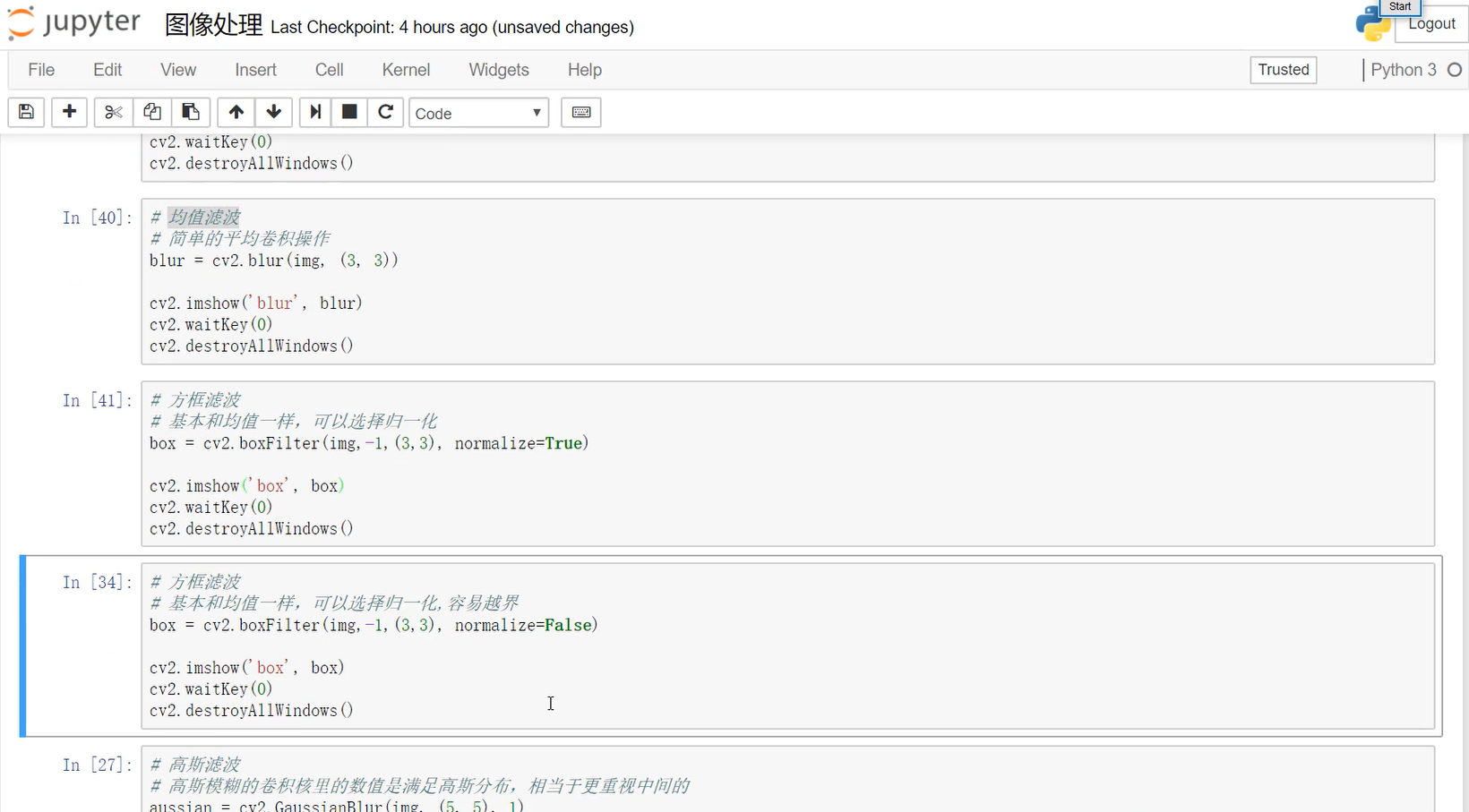

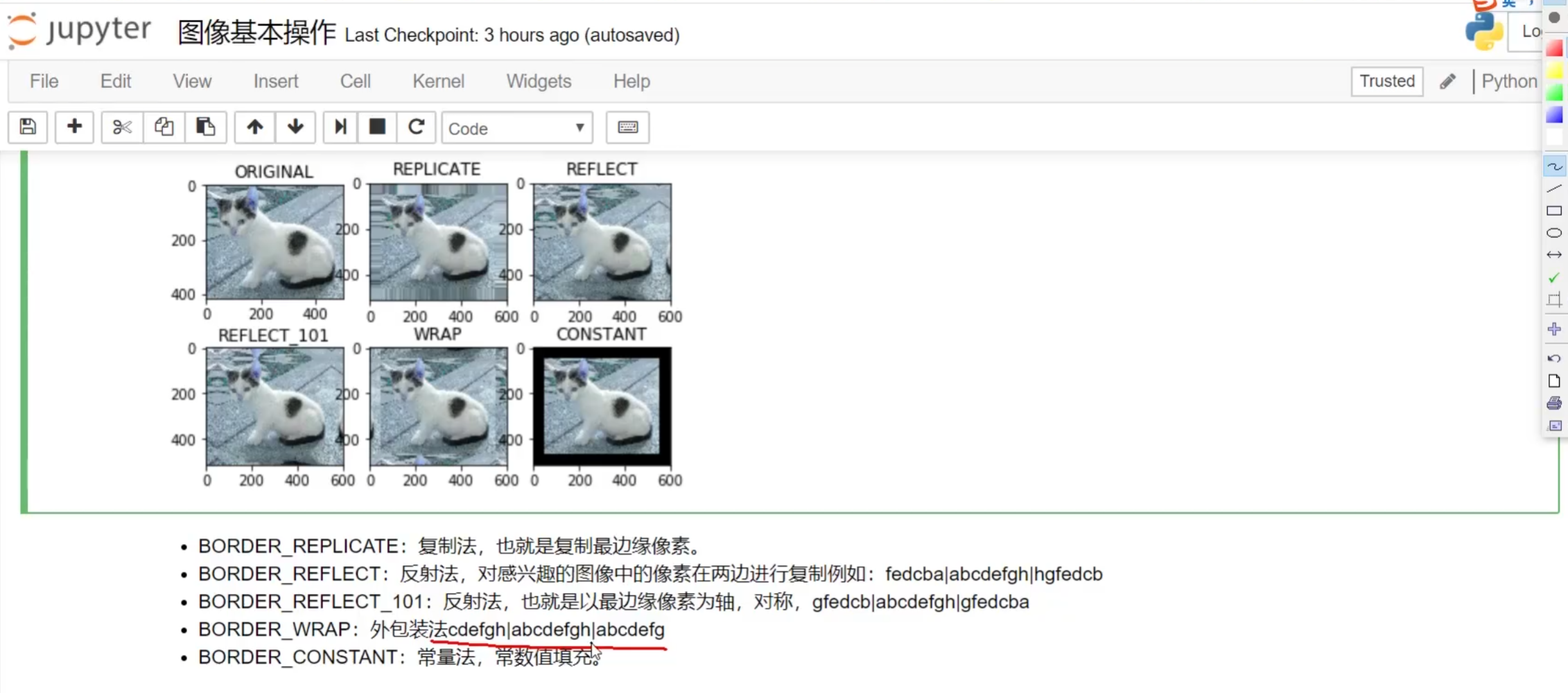

阈值与平滑处理

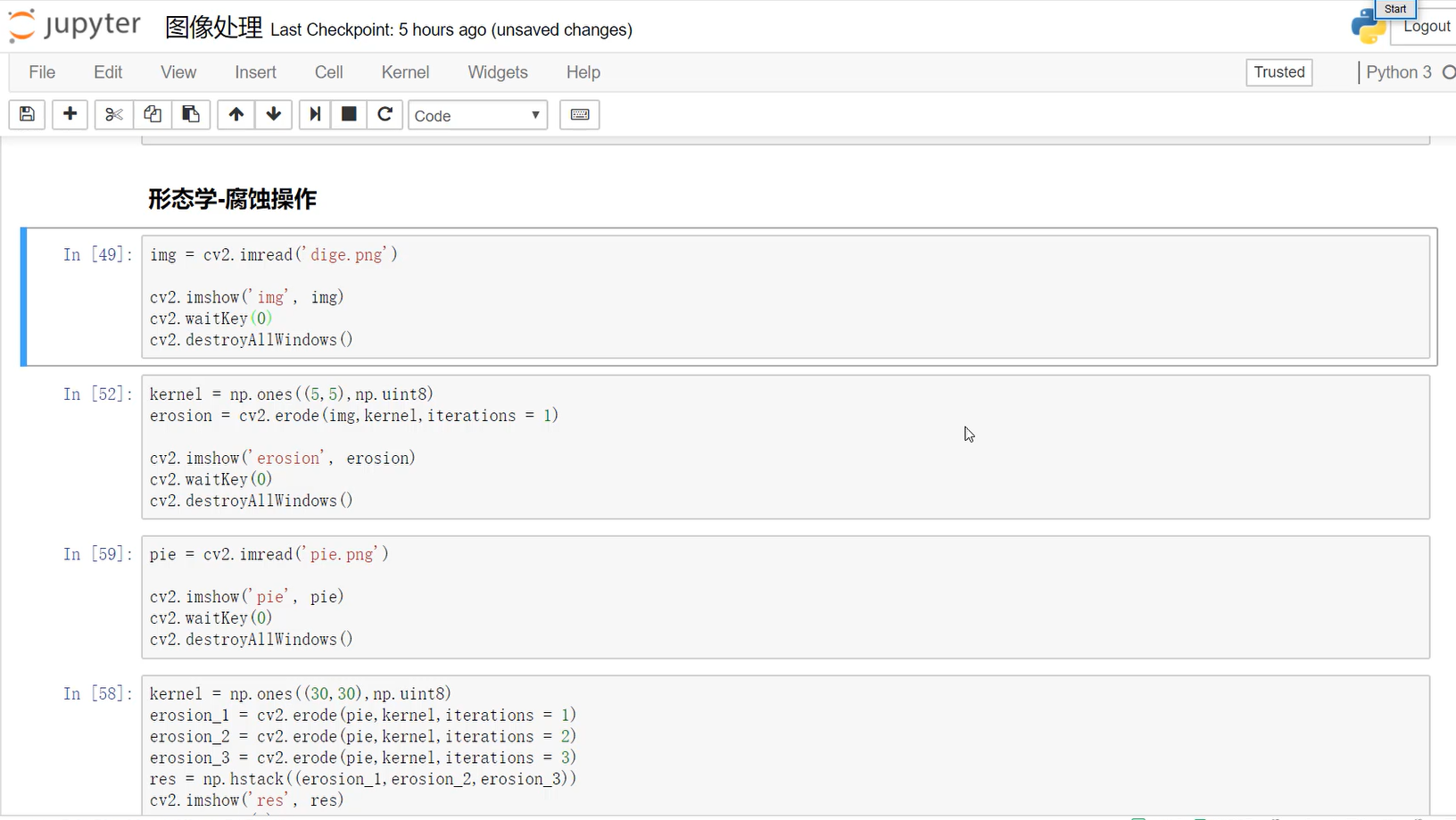

图像形态学操作

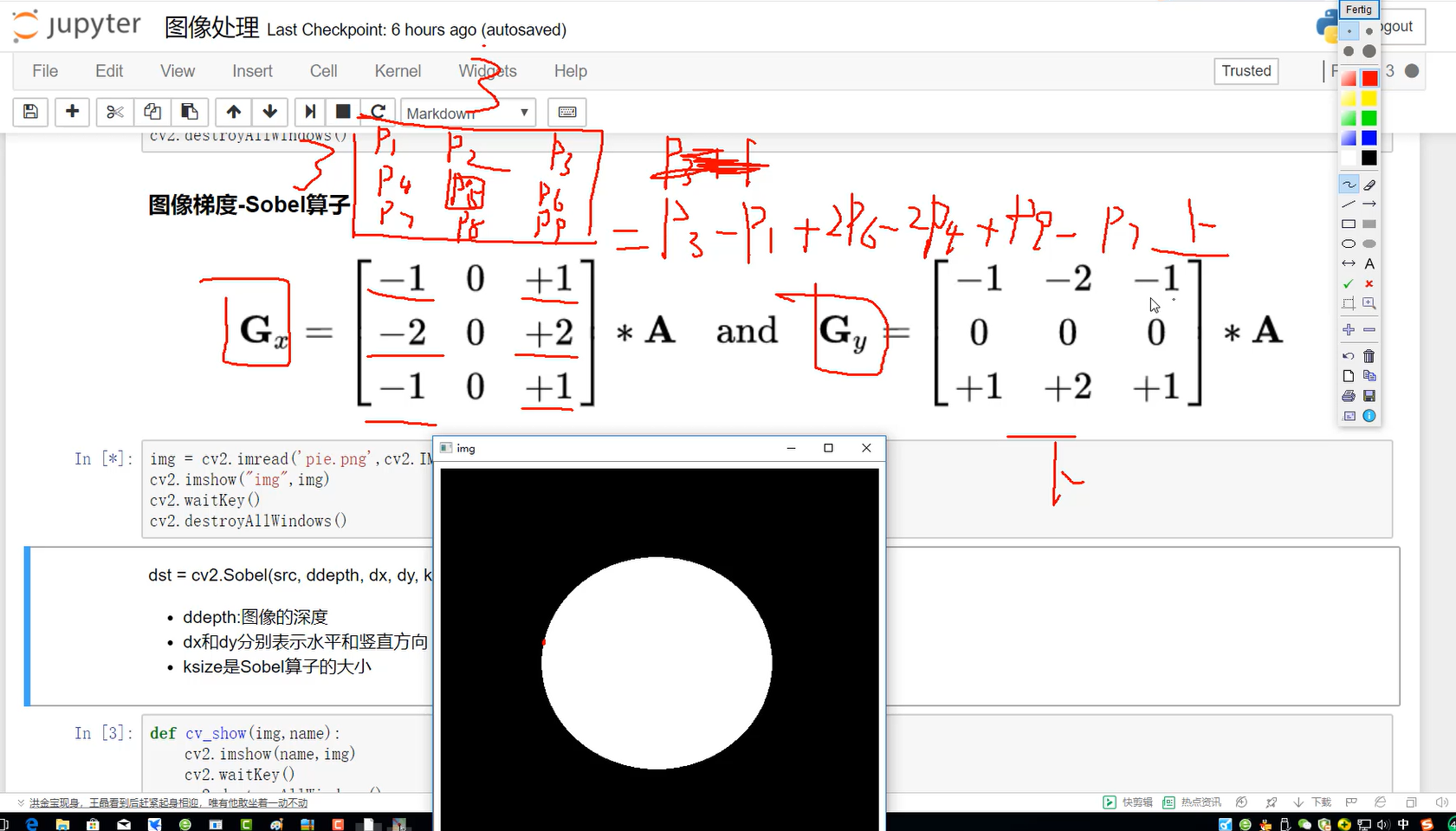

图像梯度运算

边缘检测

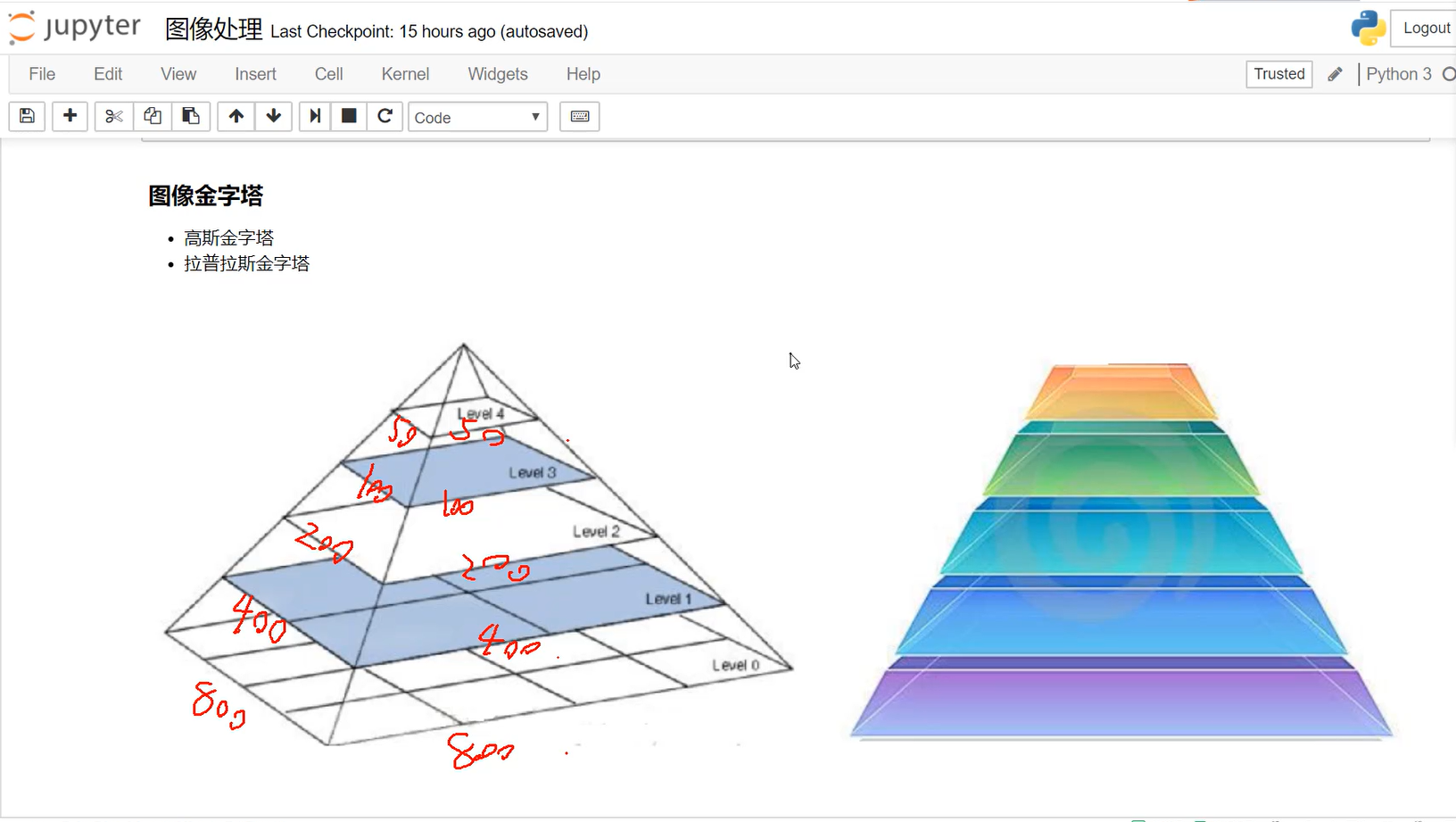

图像金字塔与轮廓检测

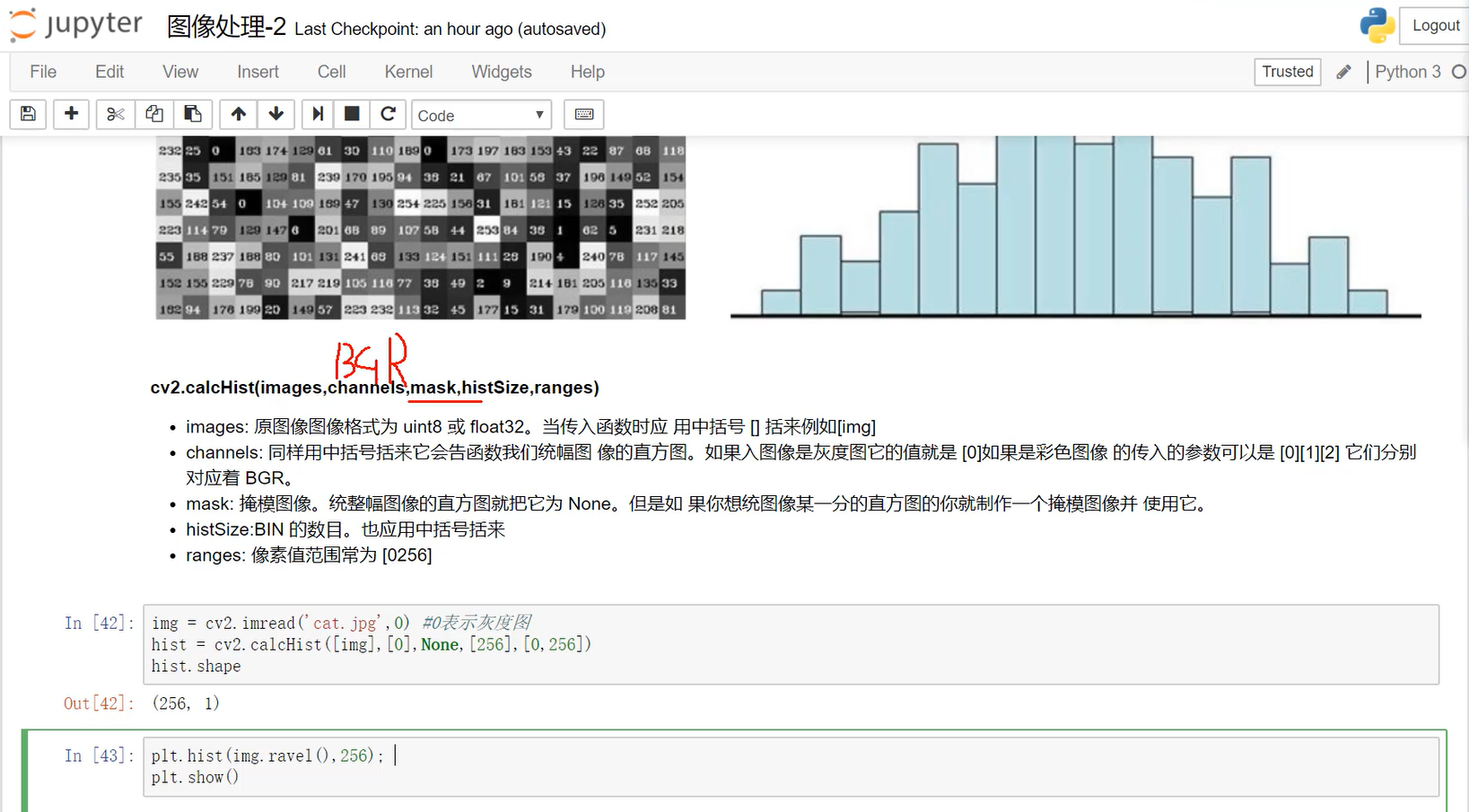

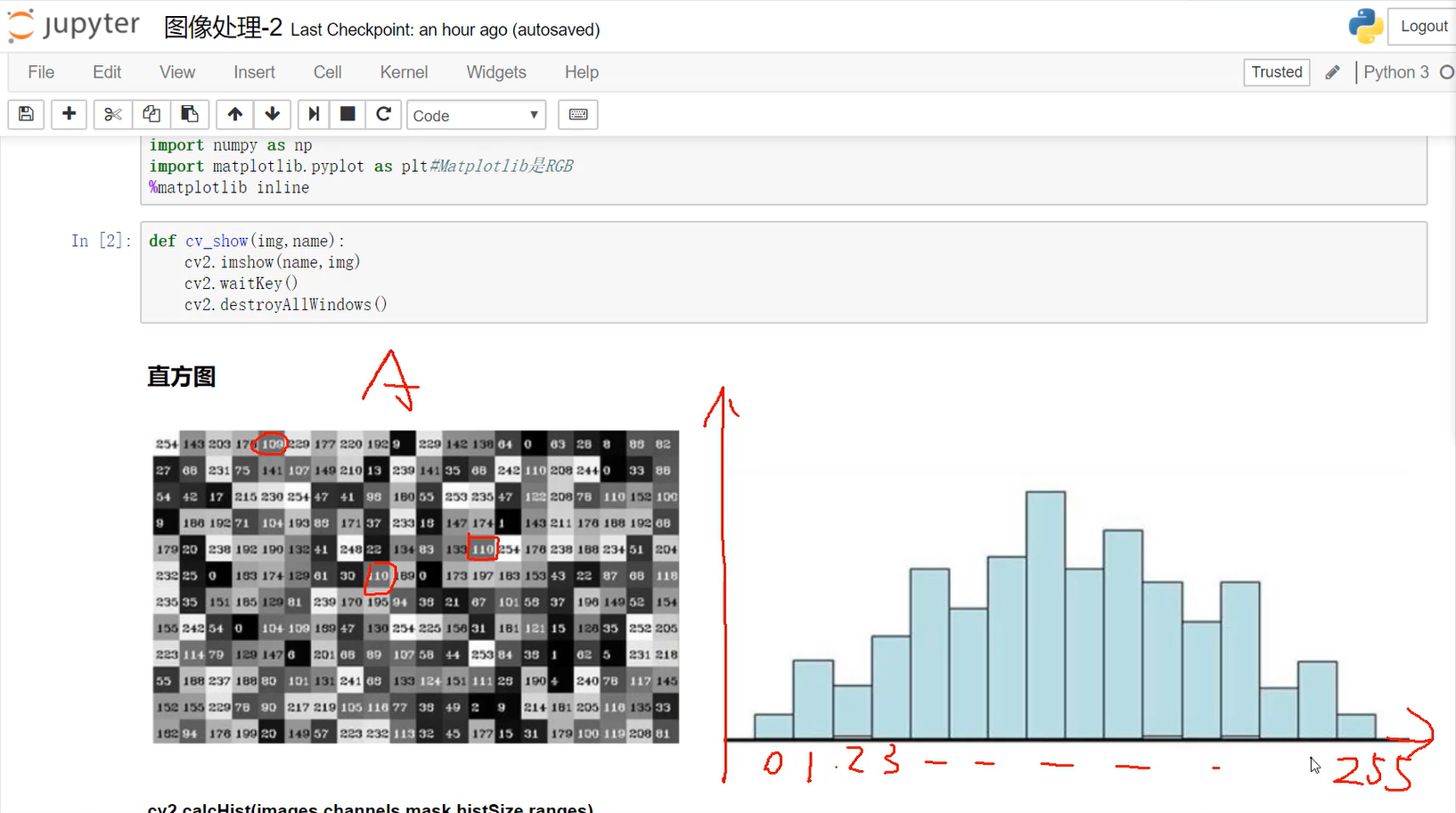

直方图均衡化与傅里叶变换

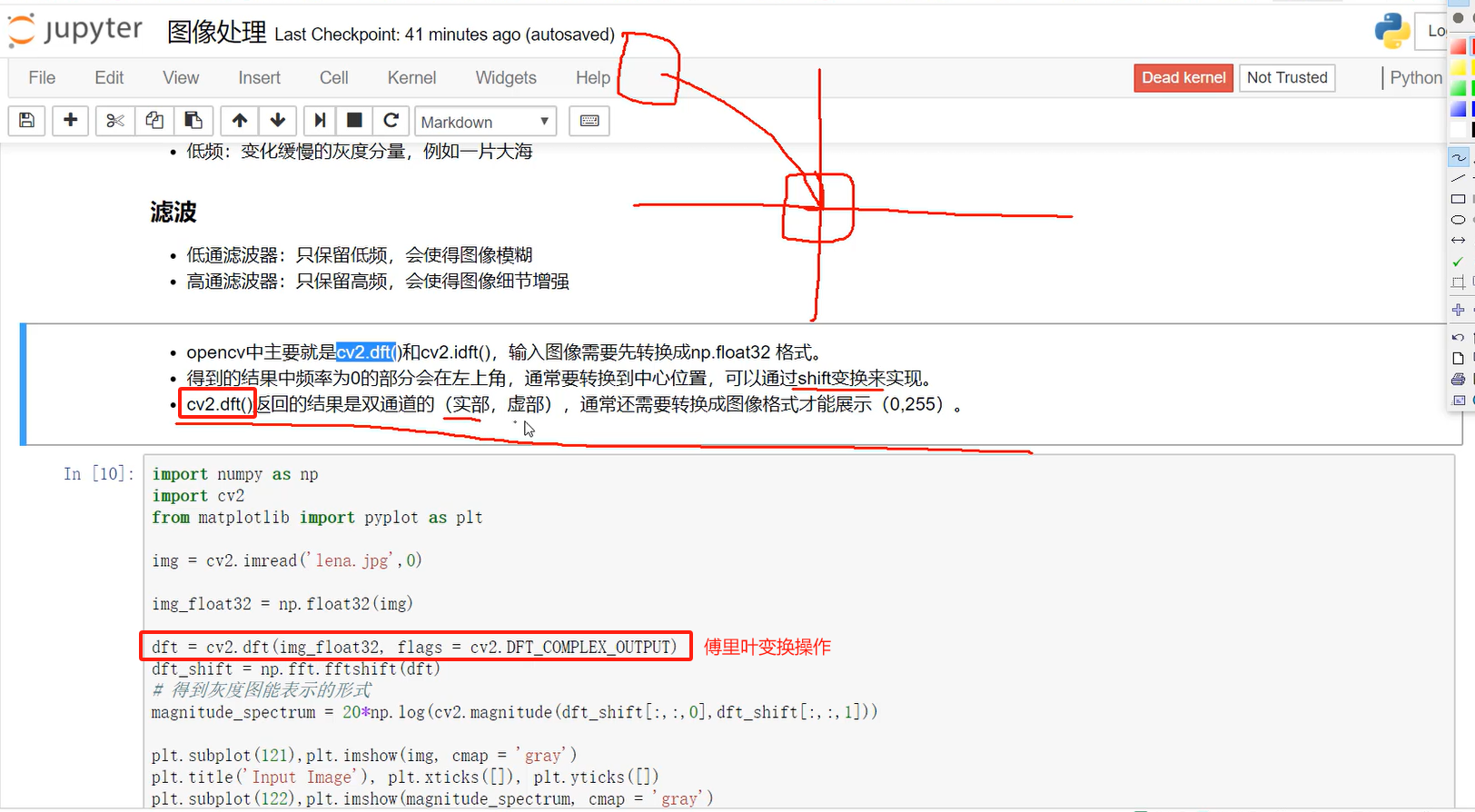

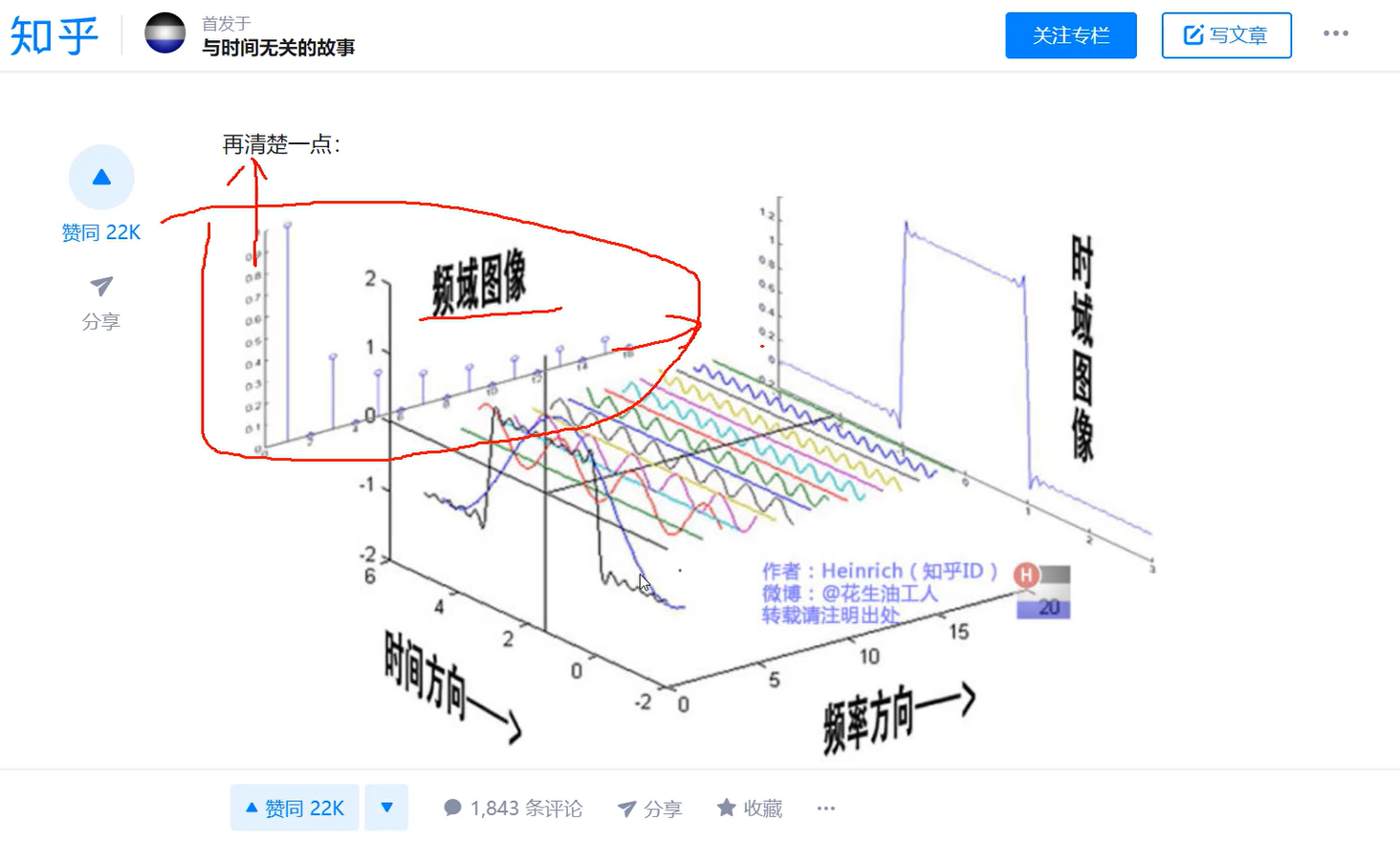

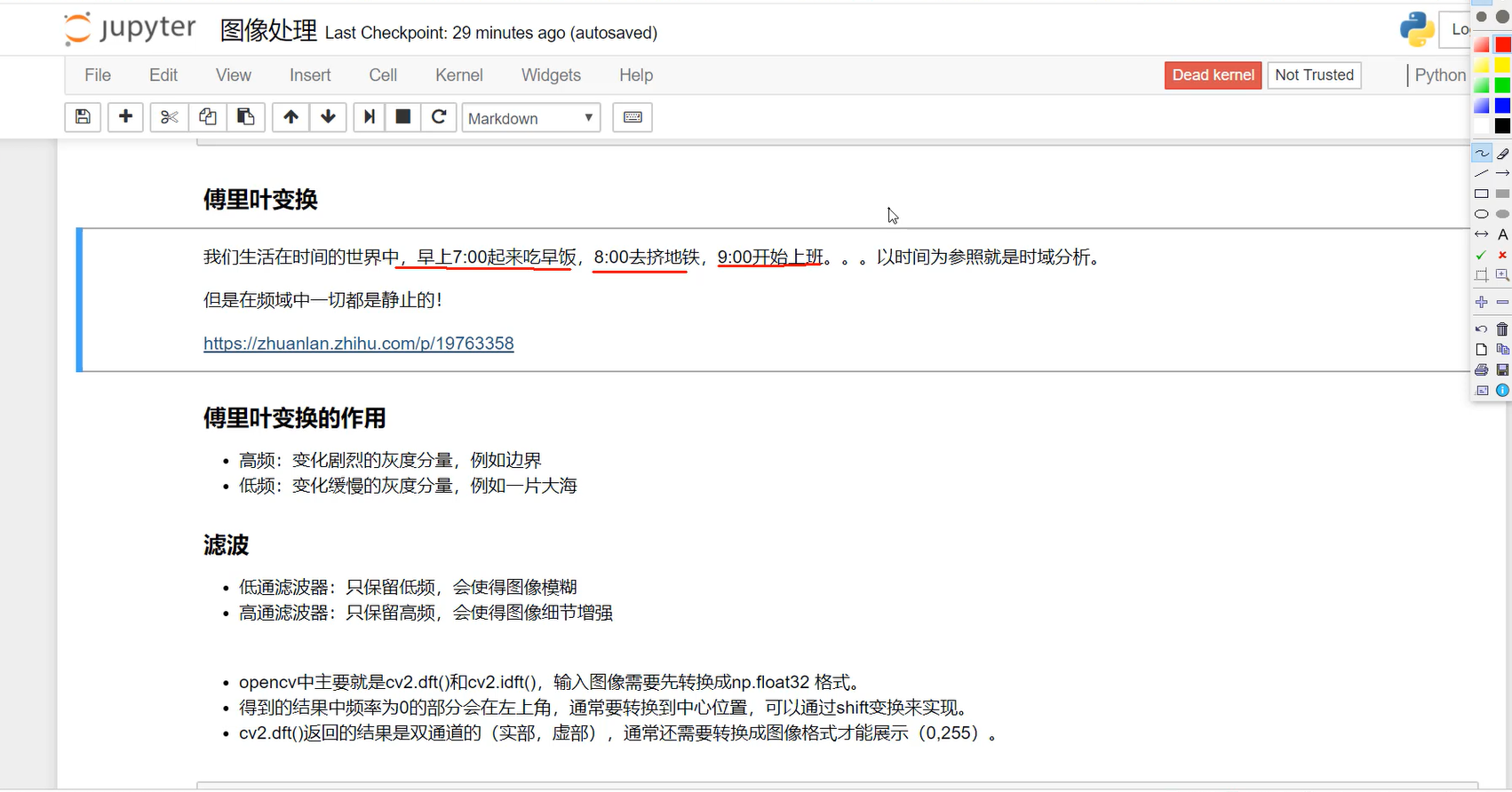

傅里叶变换思想：当我们在图像中进行处理的过程中，希望速度或效率更简单高效一些，通常先把图像映射到频域空间中，在频域做一些处理比在原始图像中做处理容易得多；

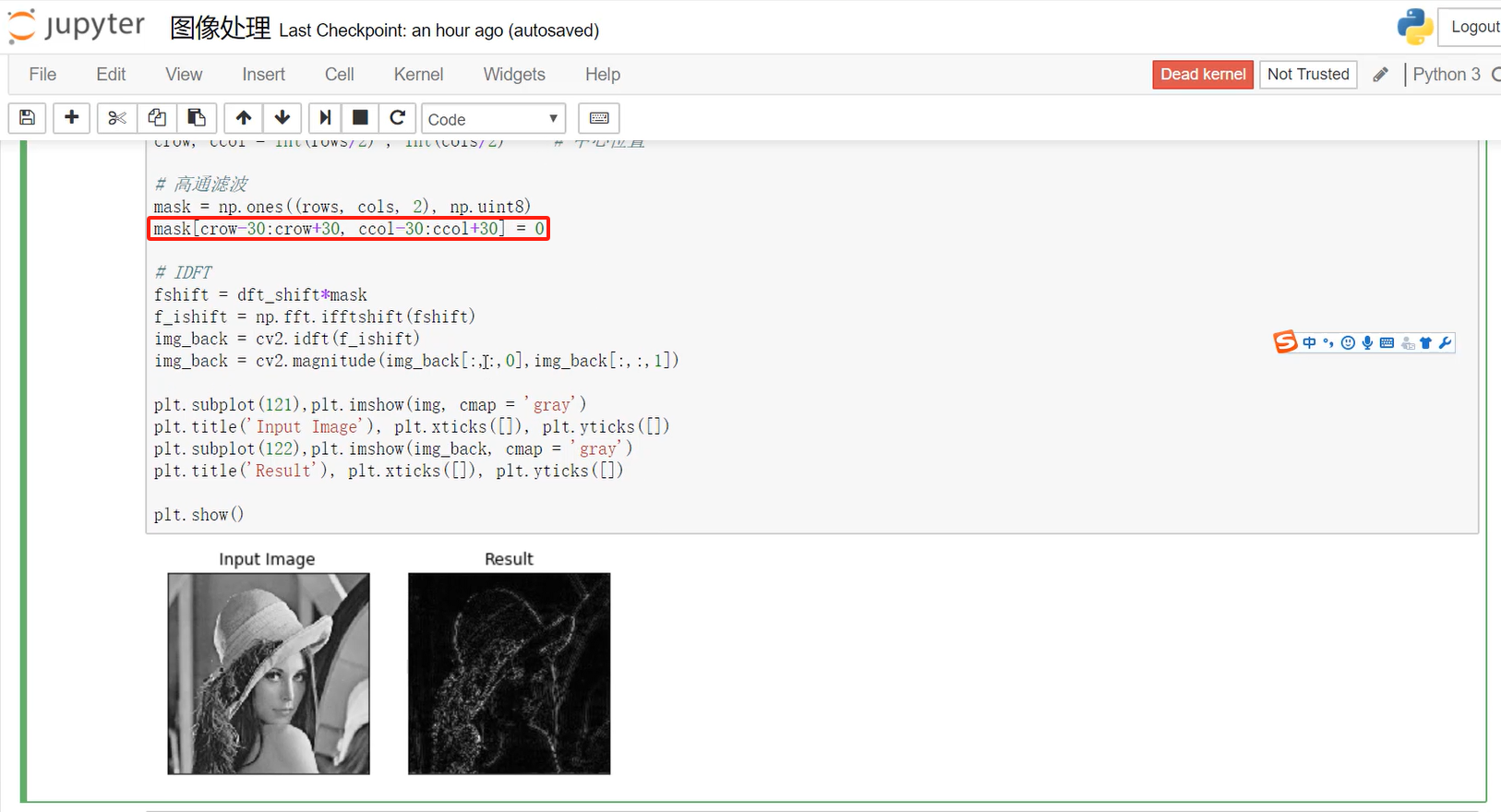

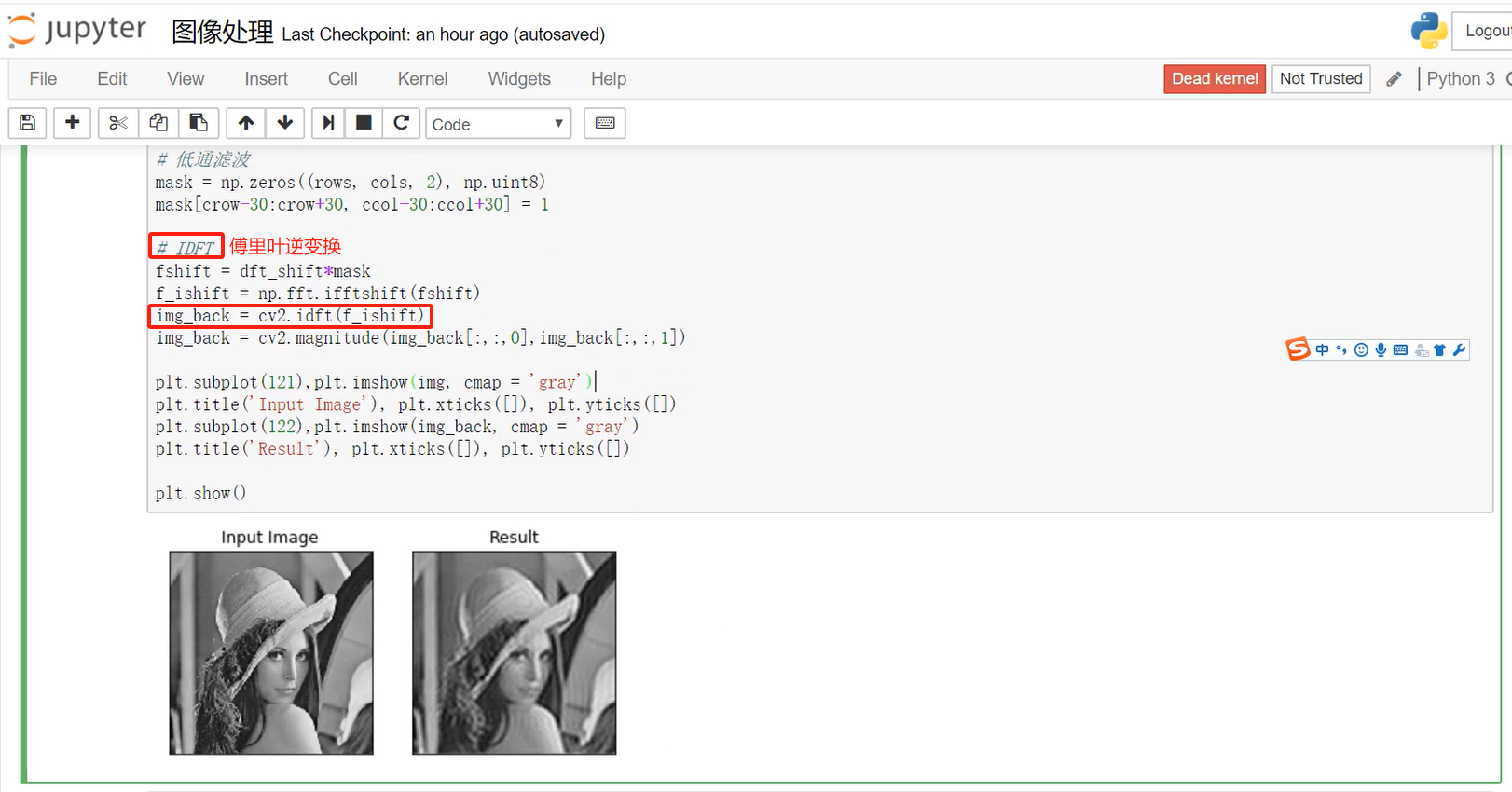

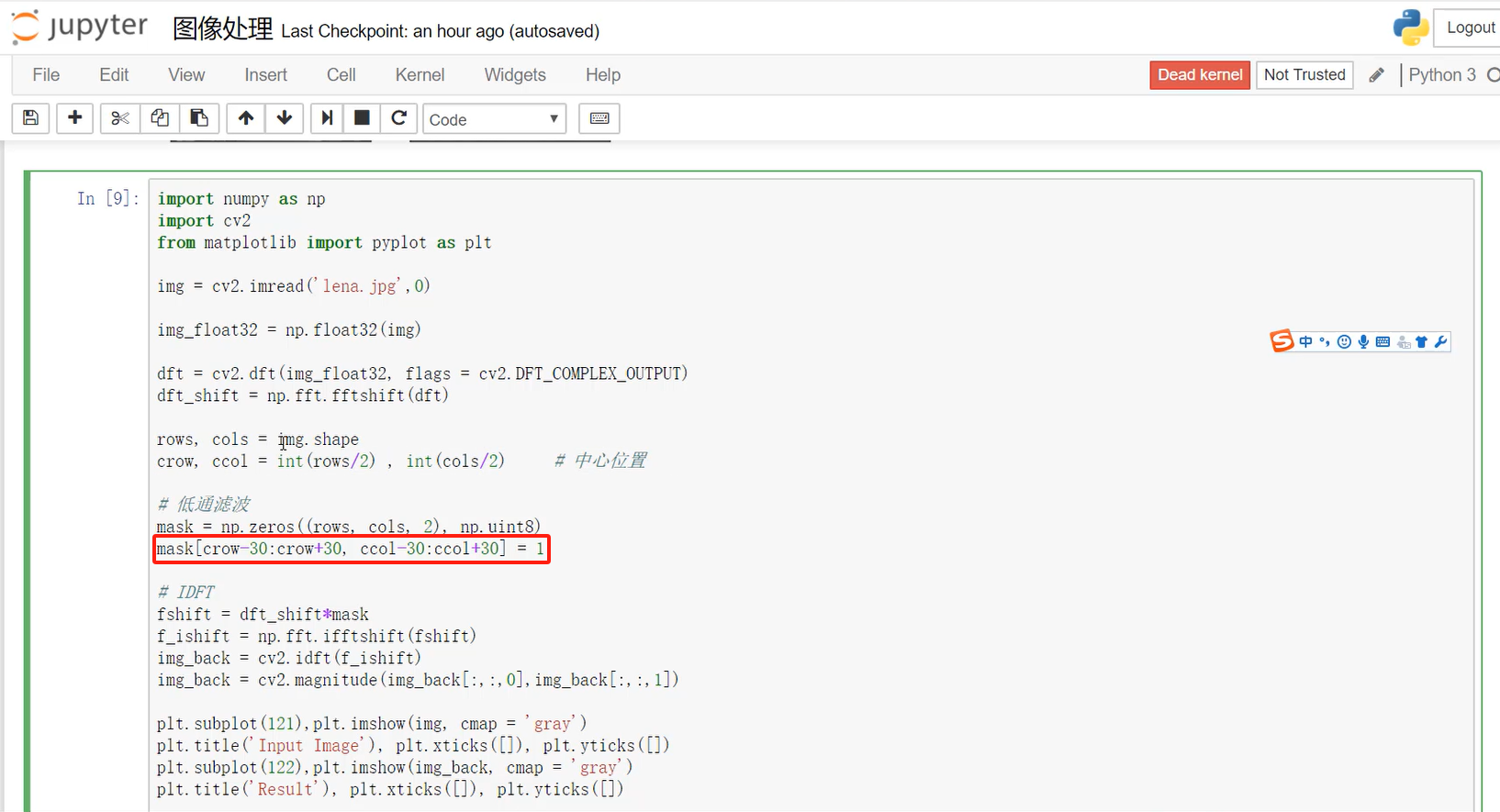

低通滤波器、高通滤波器；

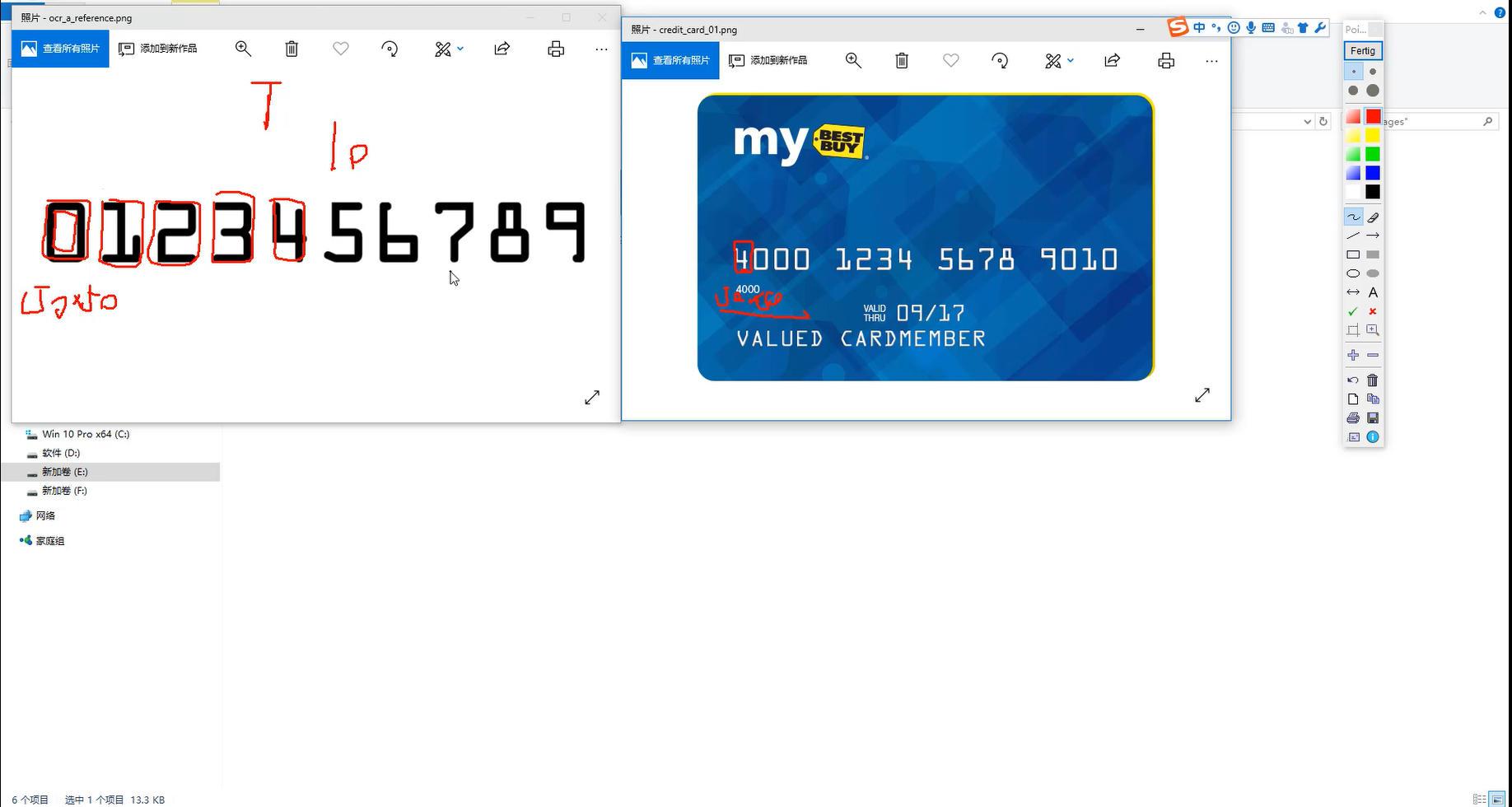

项目实战——信用卡识别

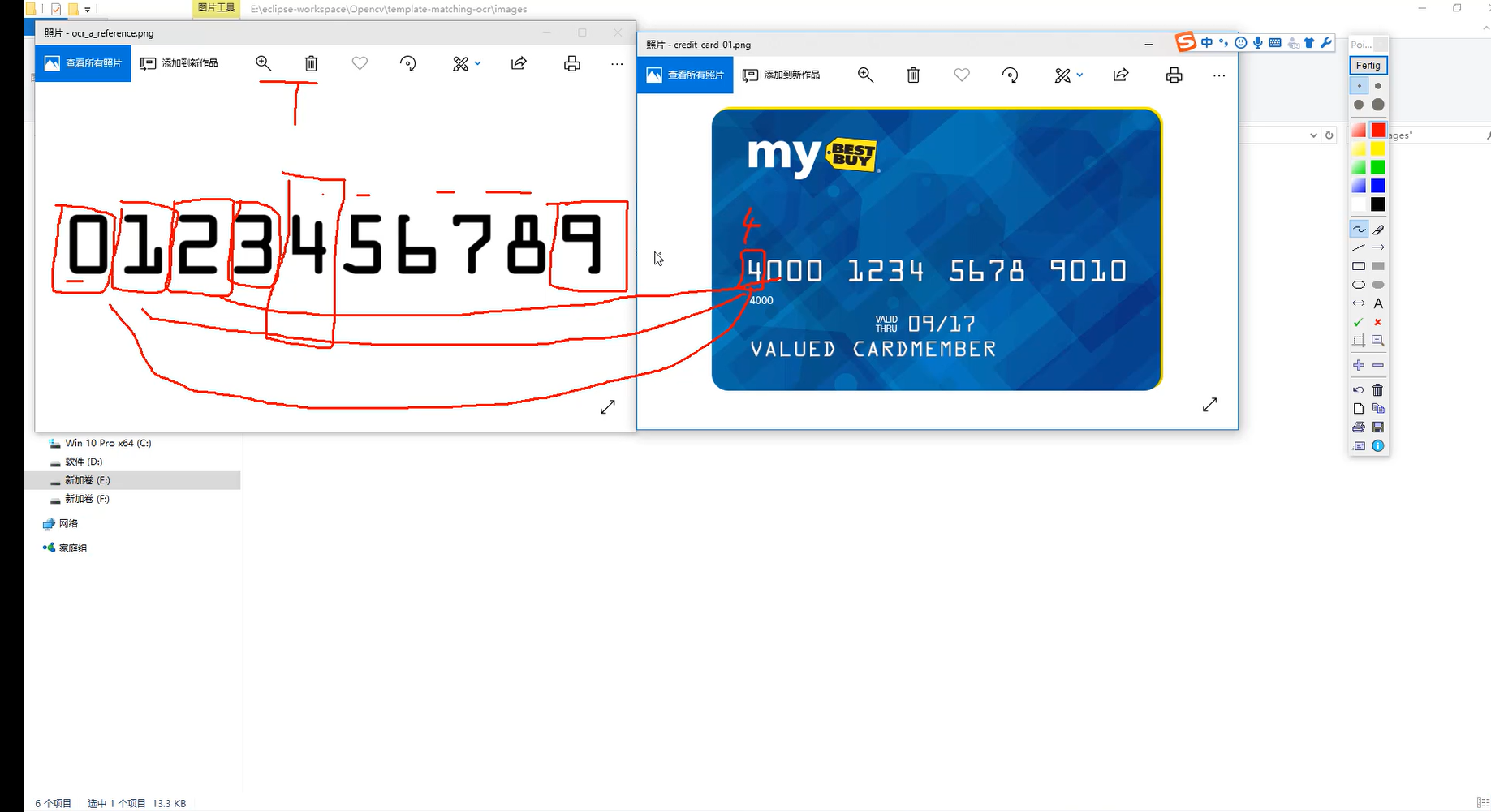

如果要用模板匹配的识别方法，需要先找出一个跟当前要做的事非常接近的一个模板；
信用卡识别步骤（基于模板匹配的识别方法）：

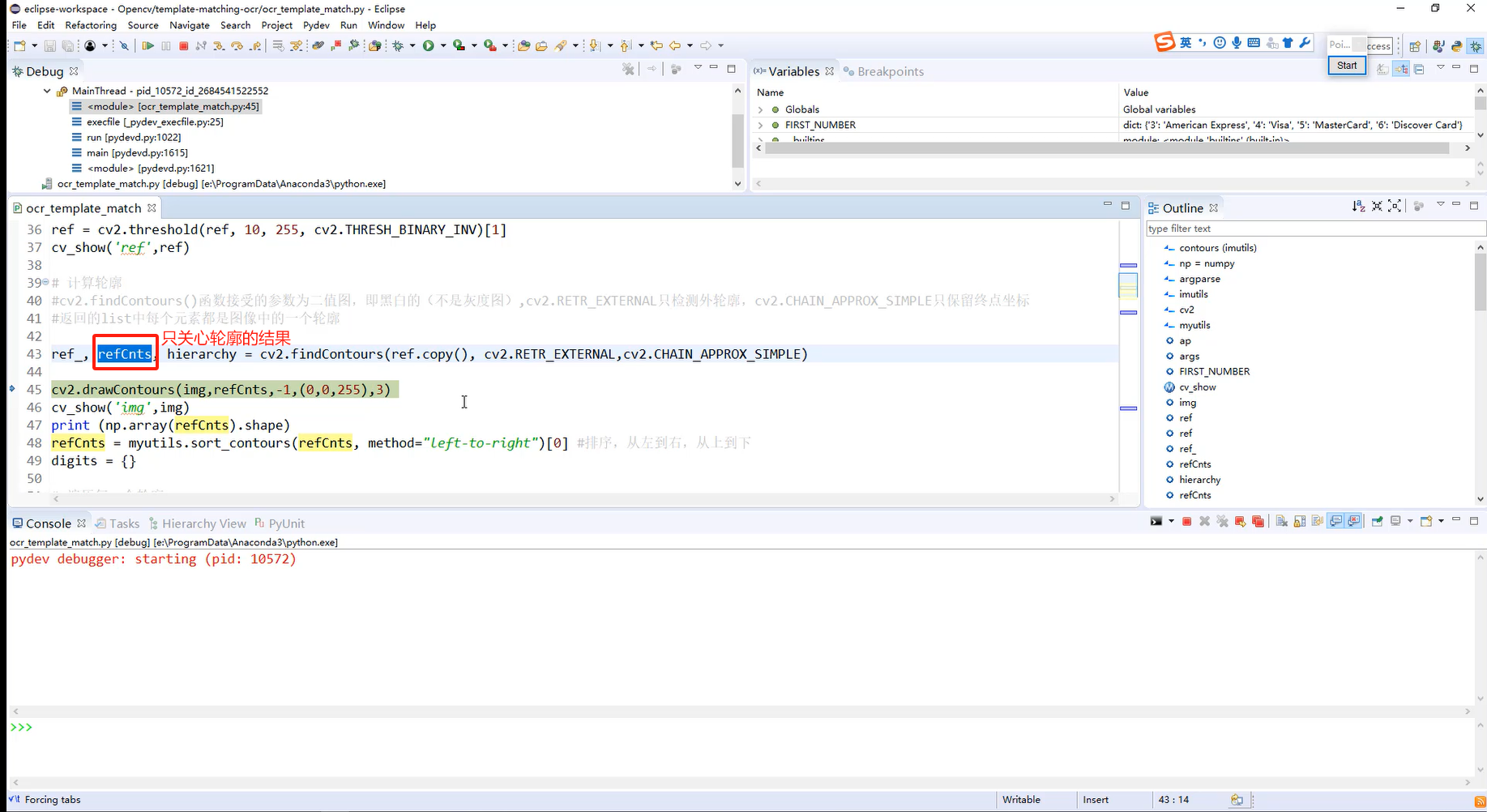

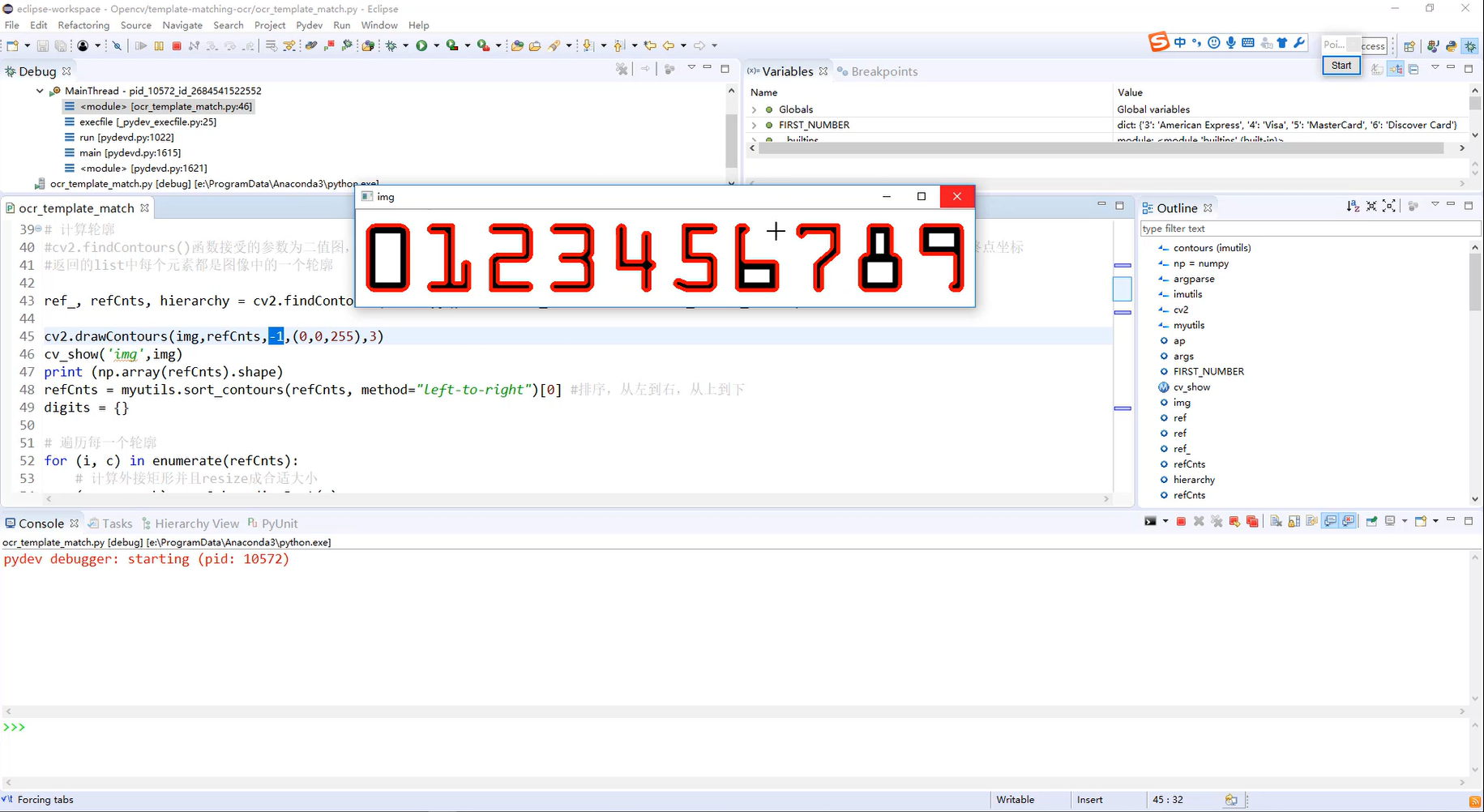

①对模板中的数字以及输入图像进行轮廓检测，选择轮廓检测完的外轮廓（轮廓检测前要进行图像灰度化、二值化、滤波等预处理操作）；

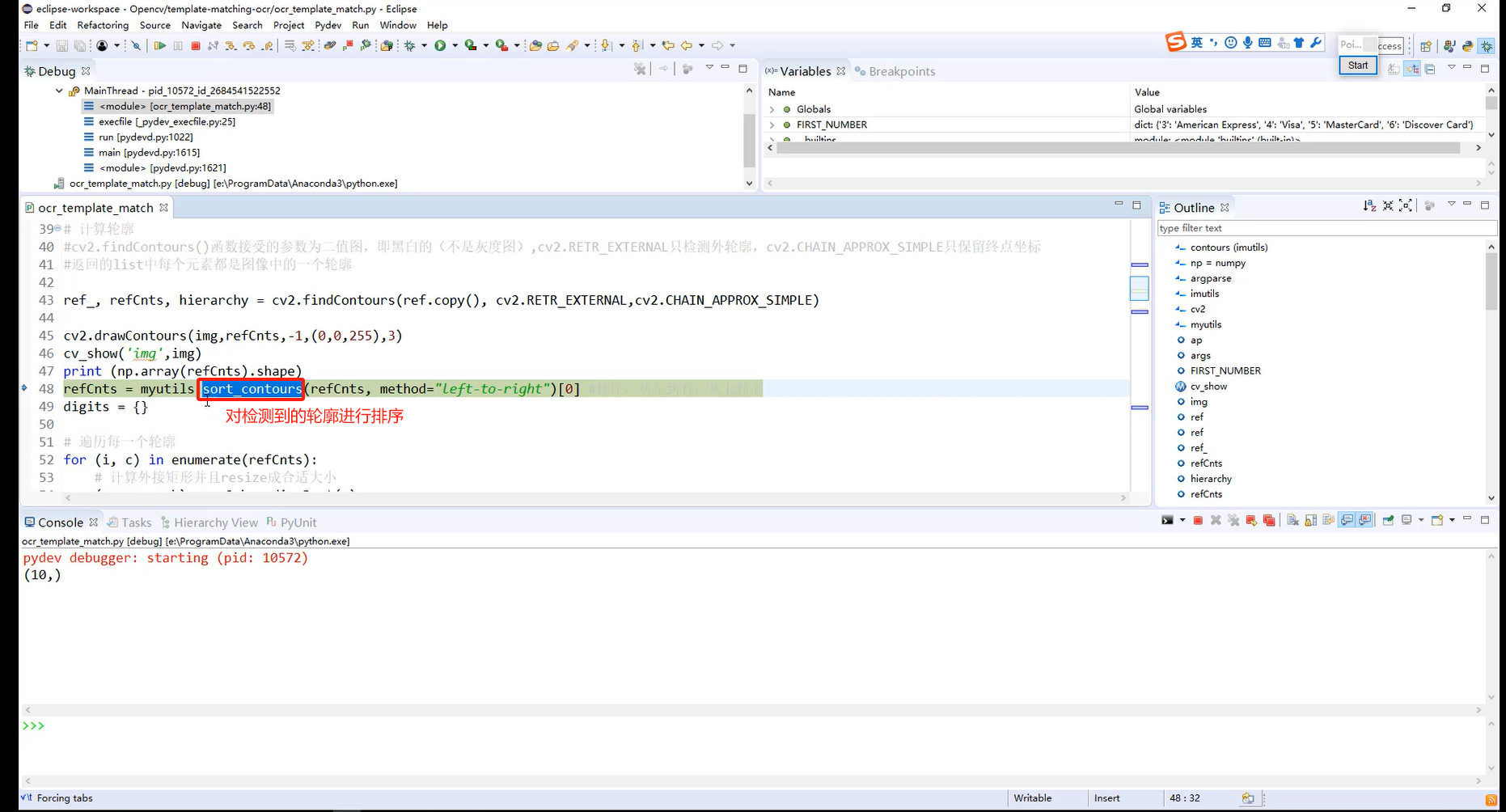

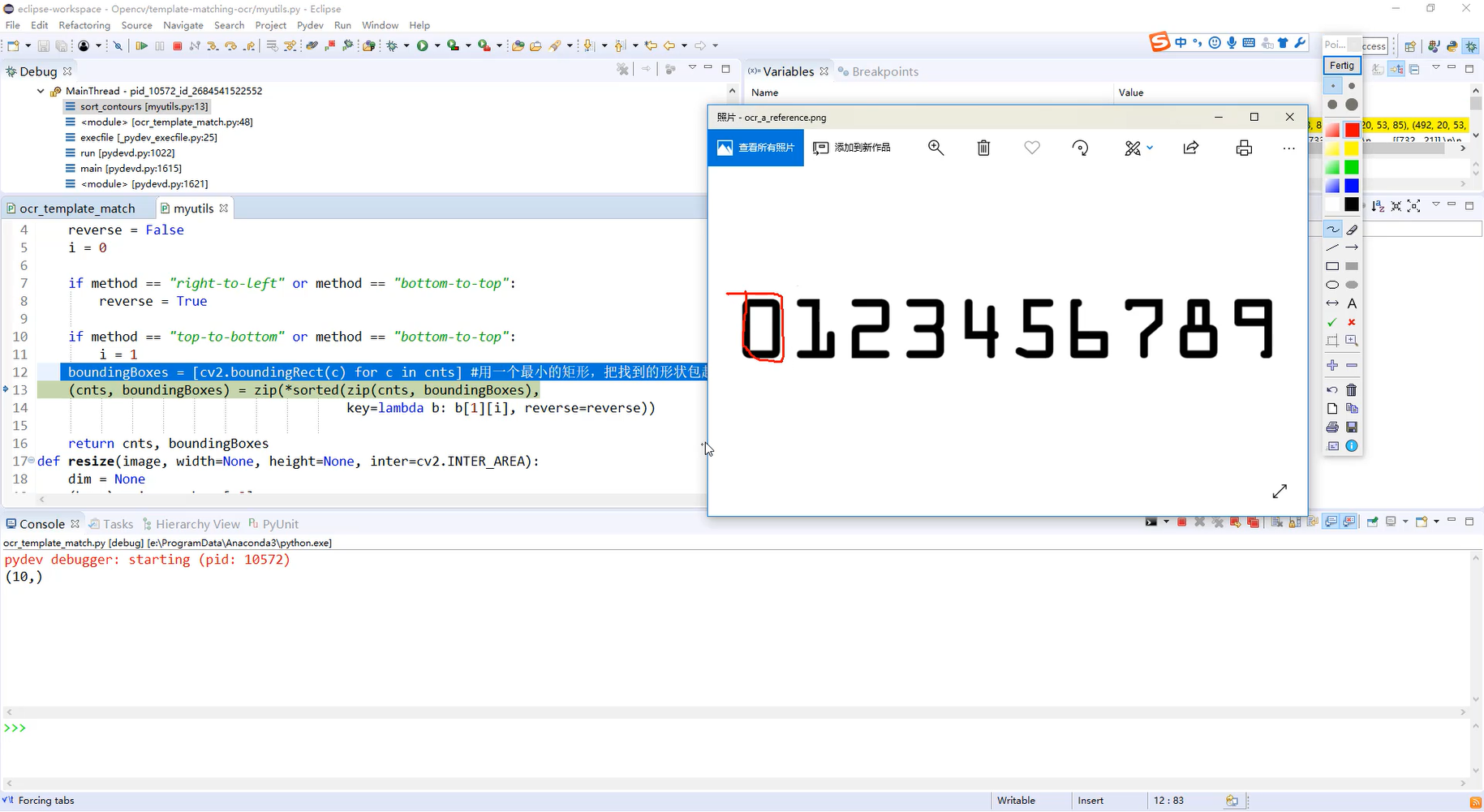

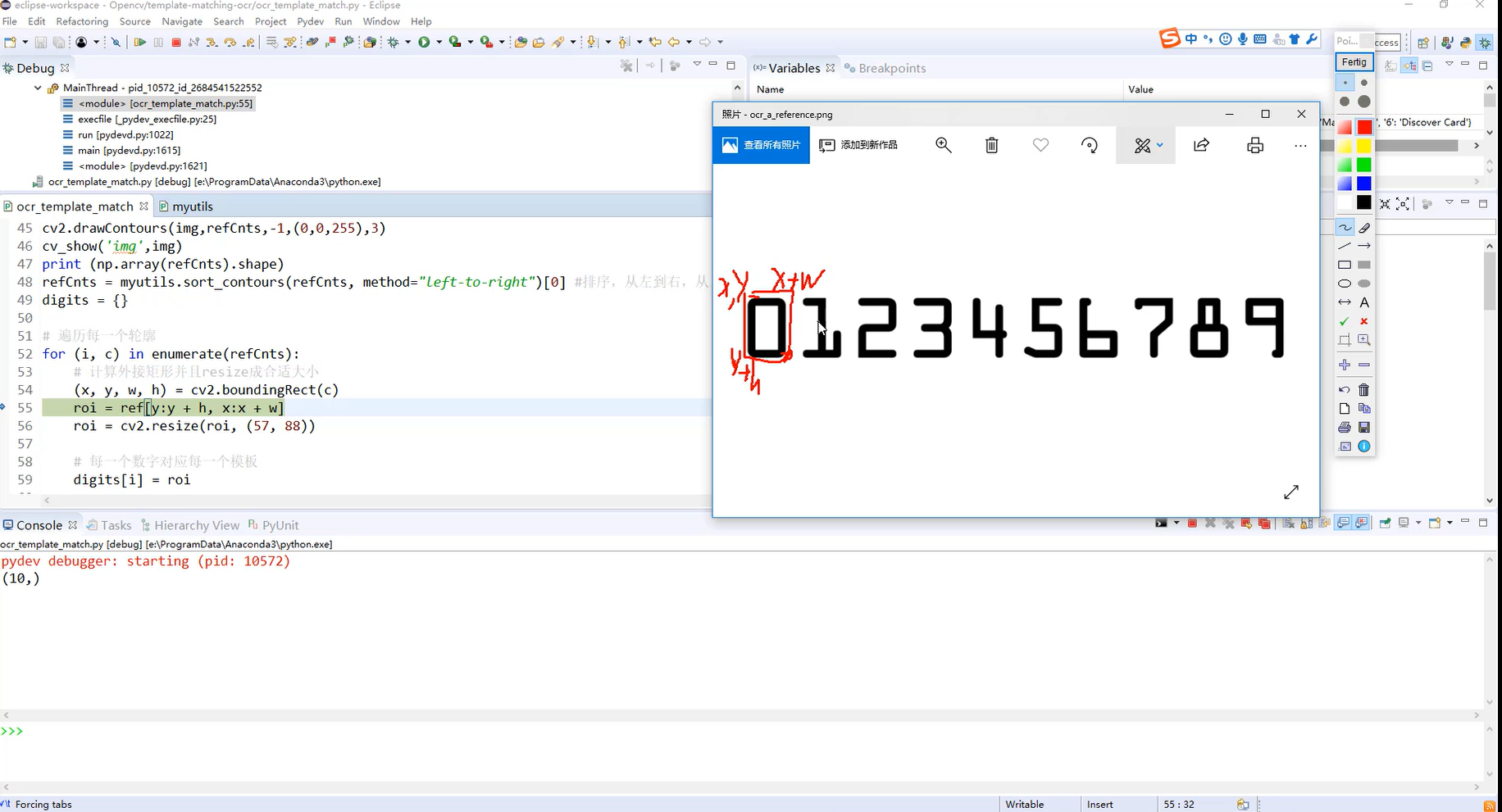

②获取到当前模板中所有轮廓对应的外接矩形；

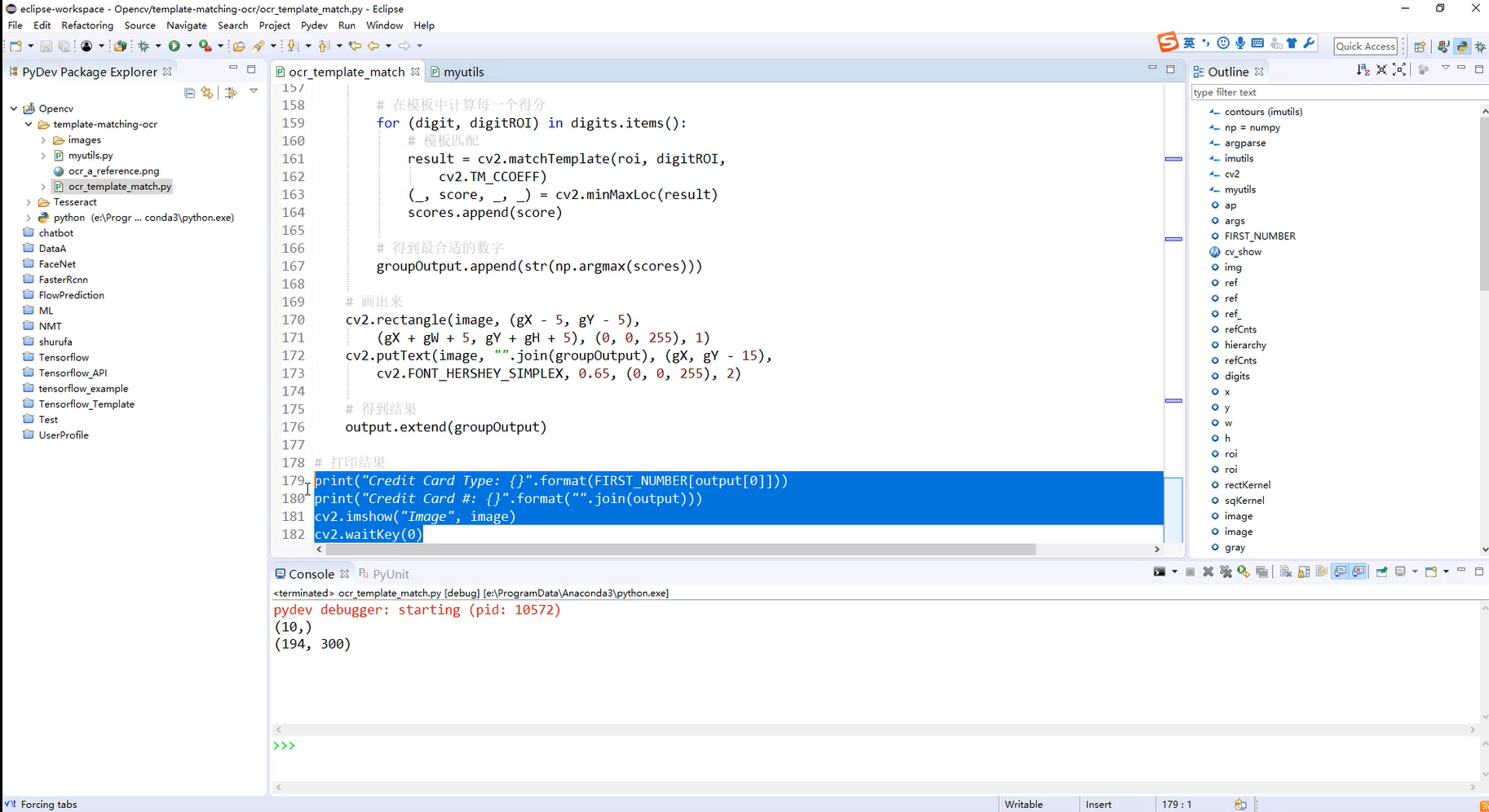

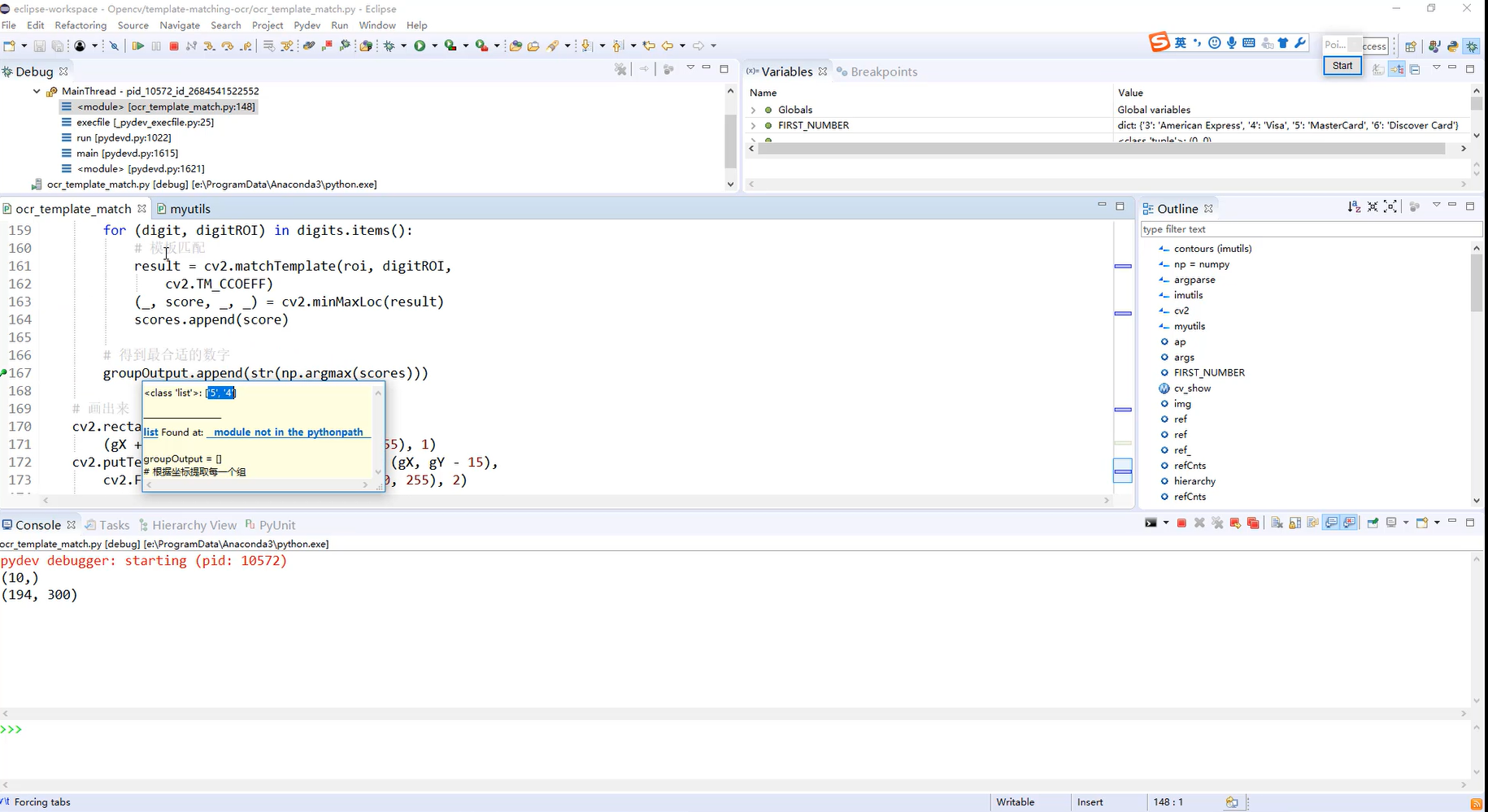

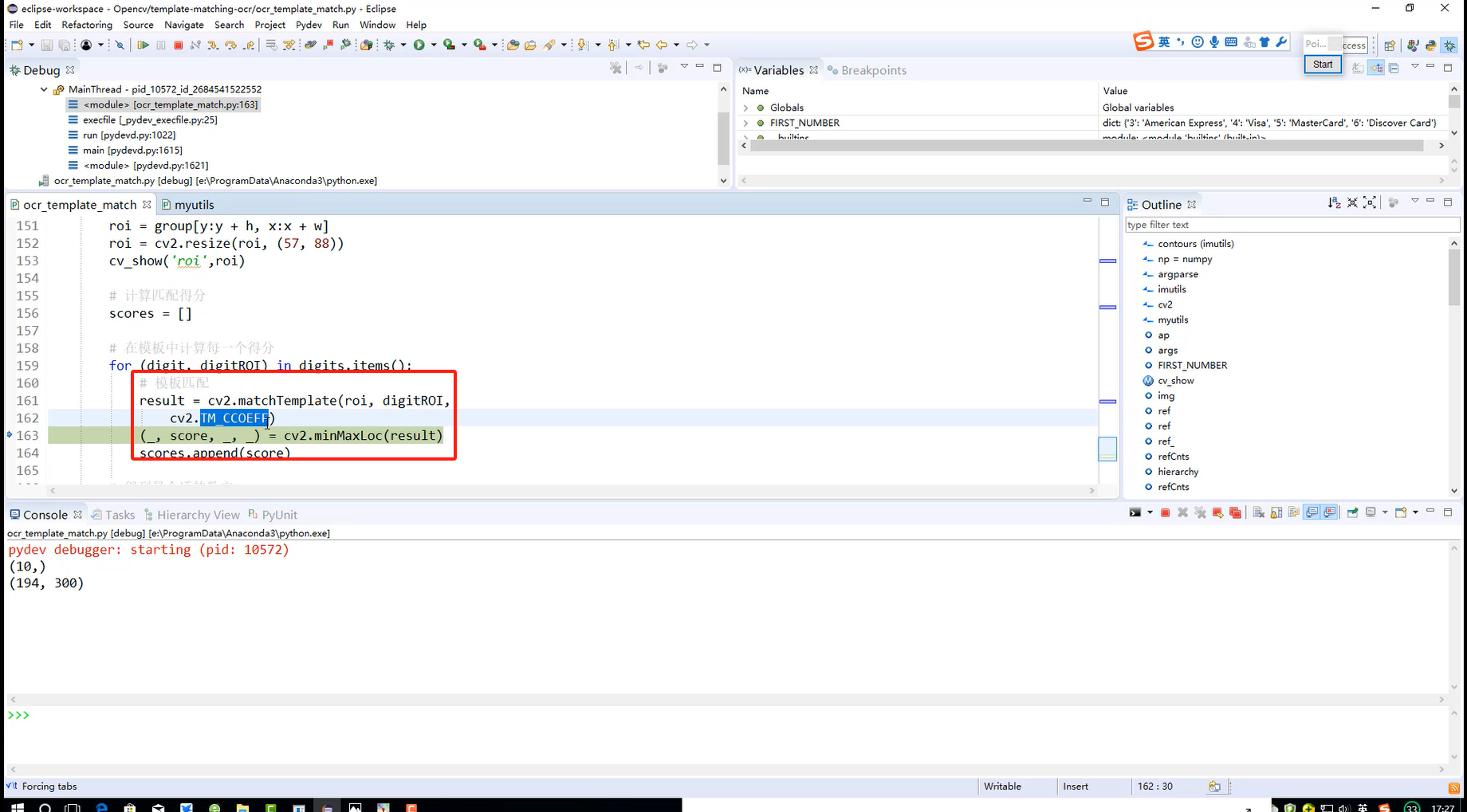

③将模板和输入图像进行模板匹配，识别信用卡数字；（匹配过程中由于数字轮廓对应的大小size不一样，需要先进行Resize操作转换成相同的大小size）

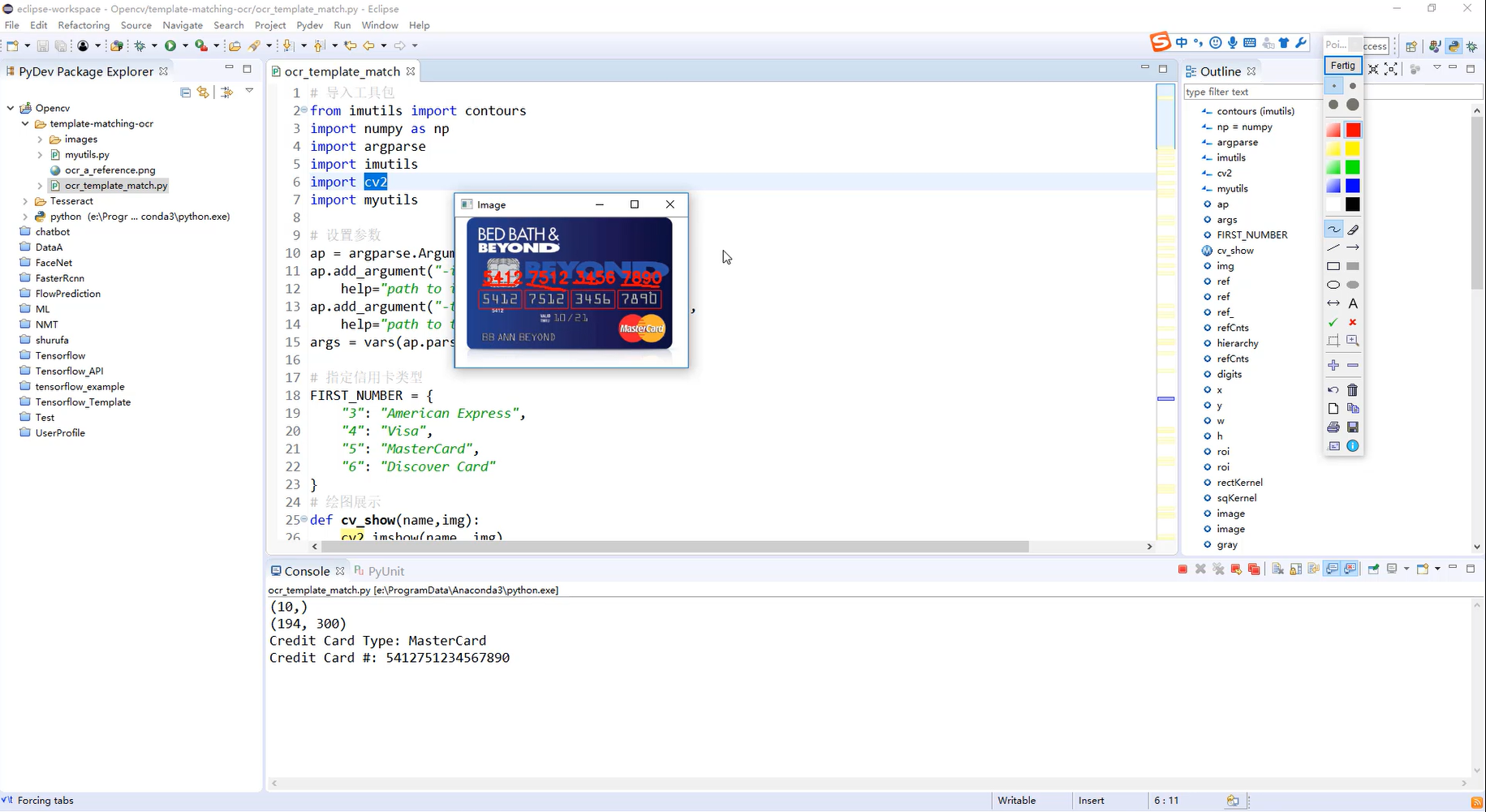

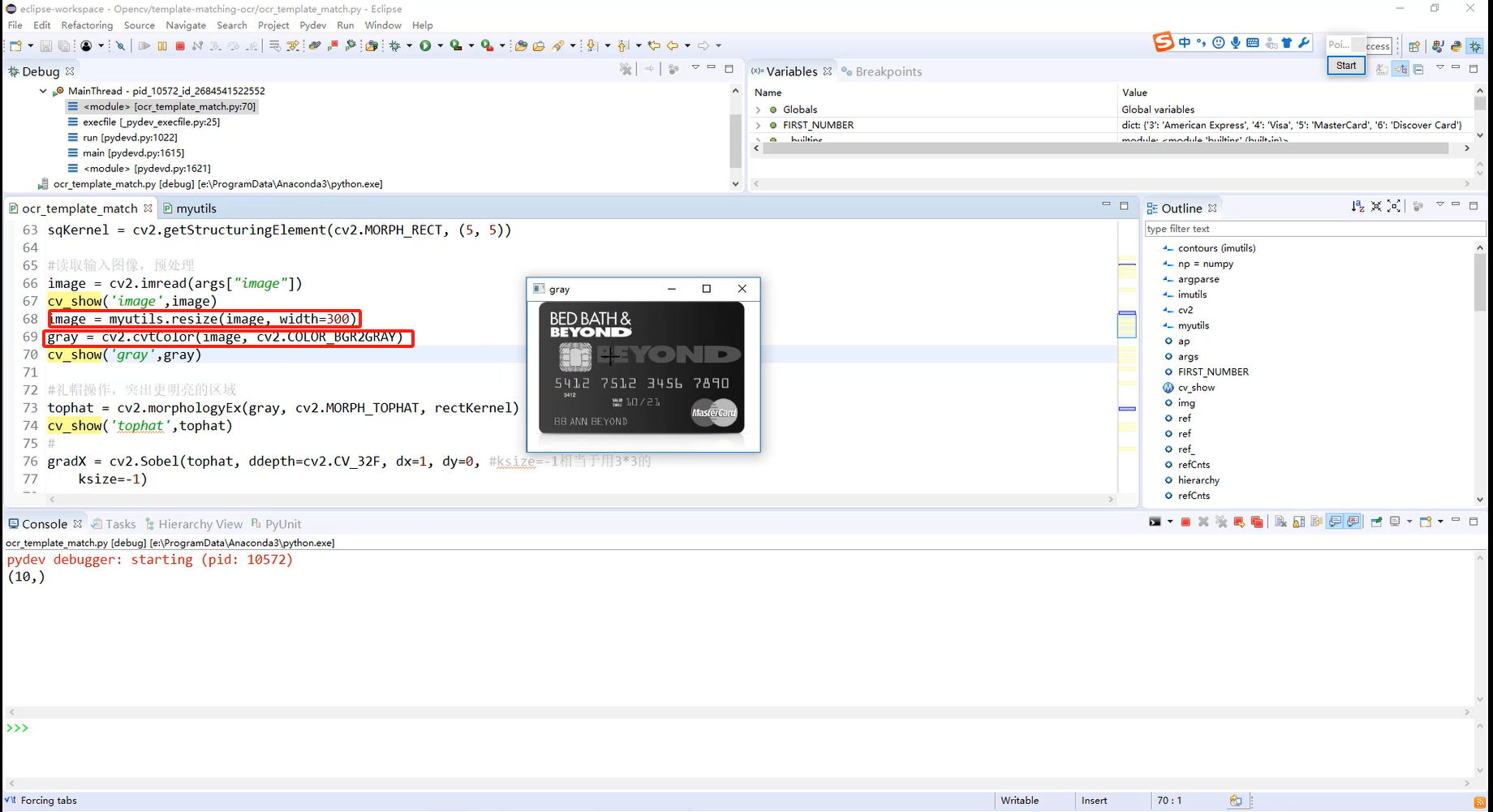

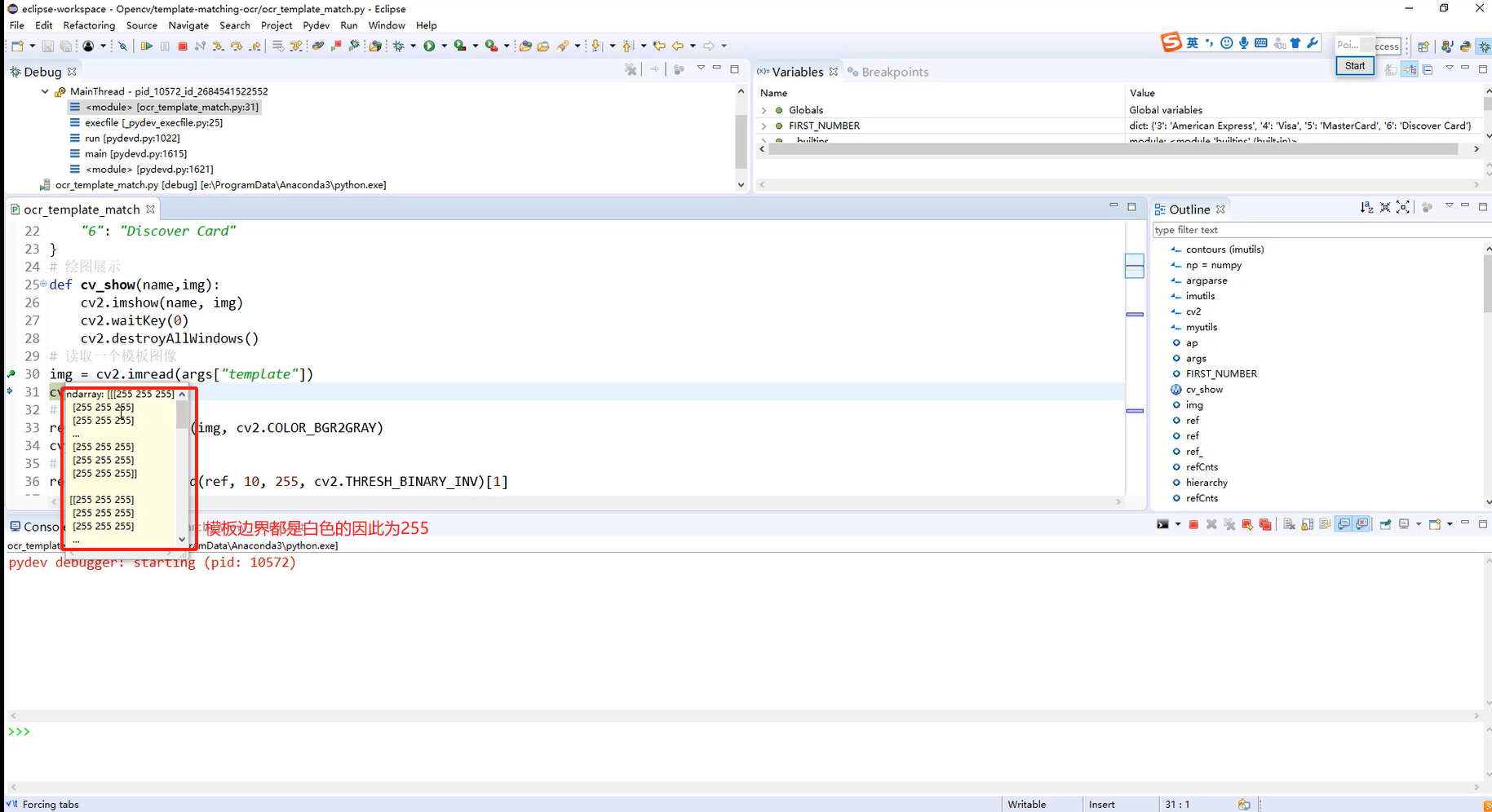

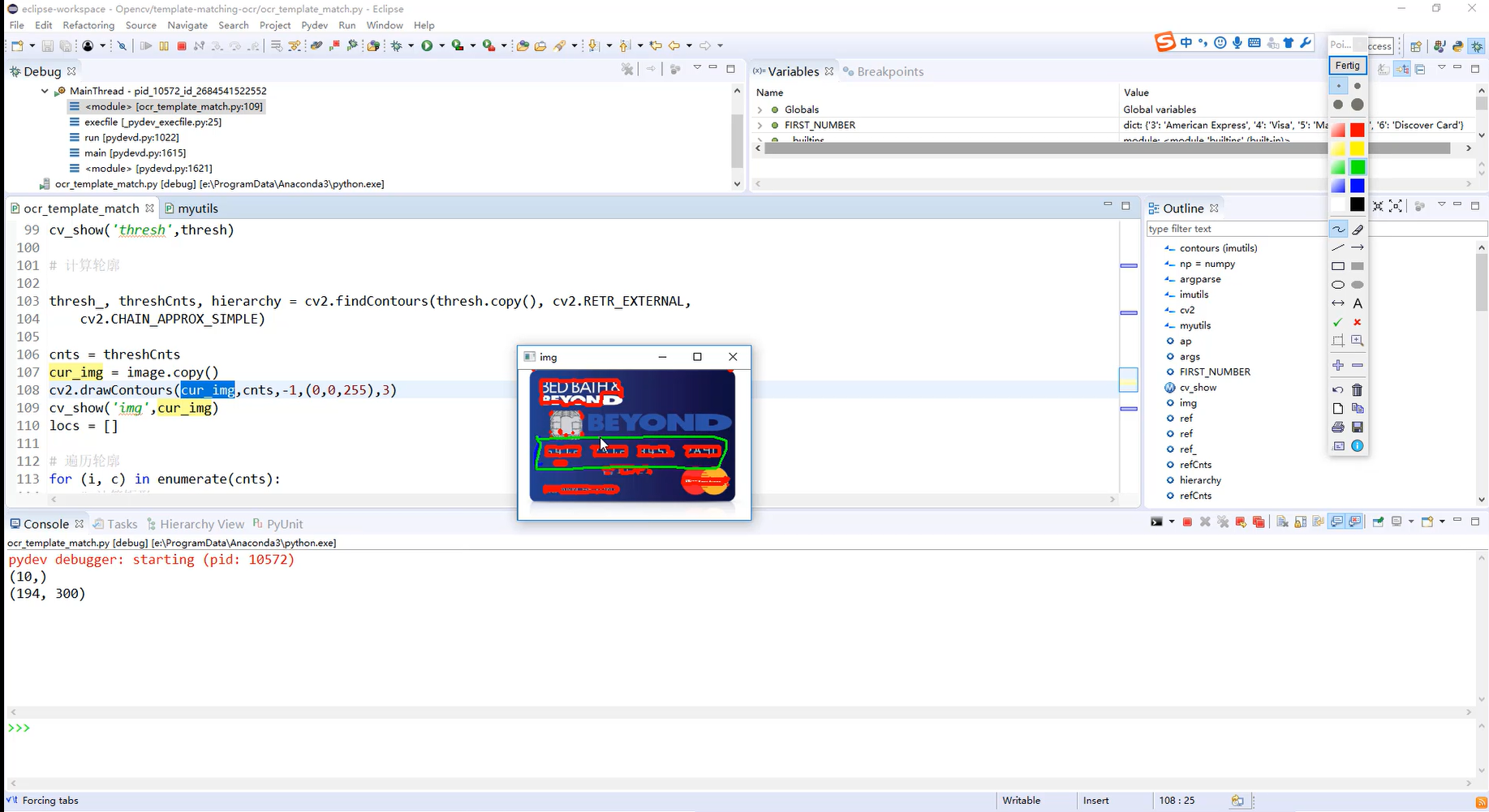

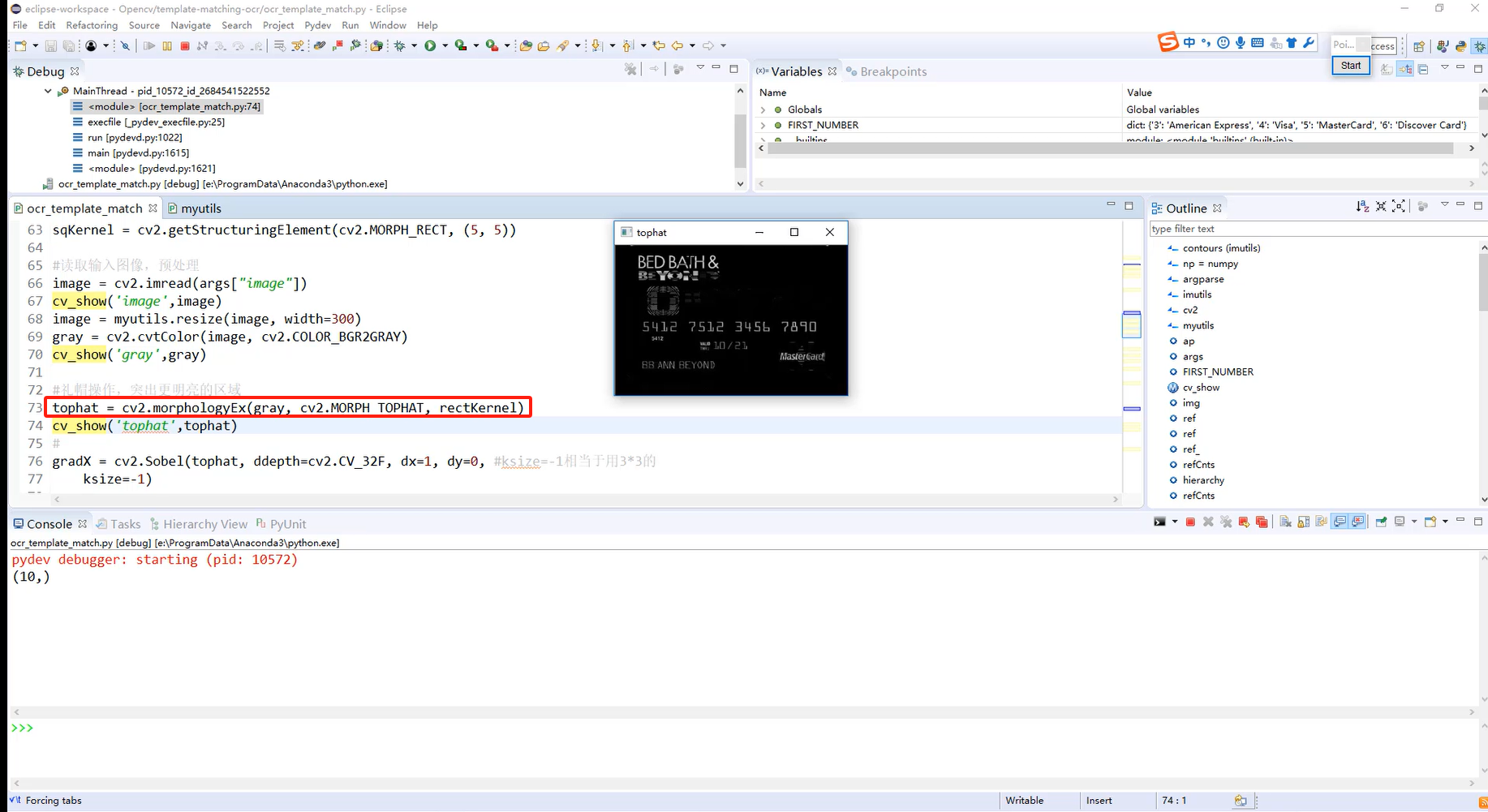

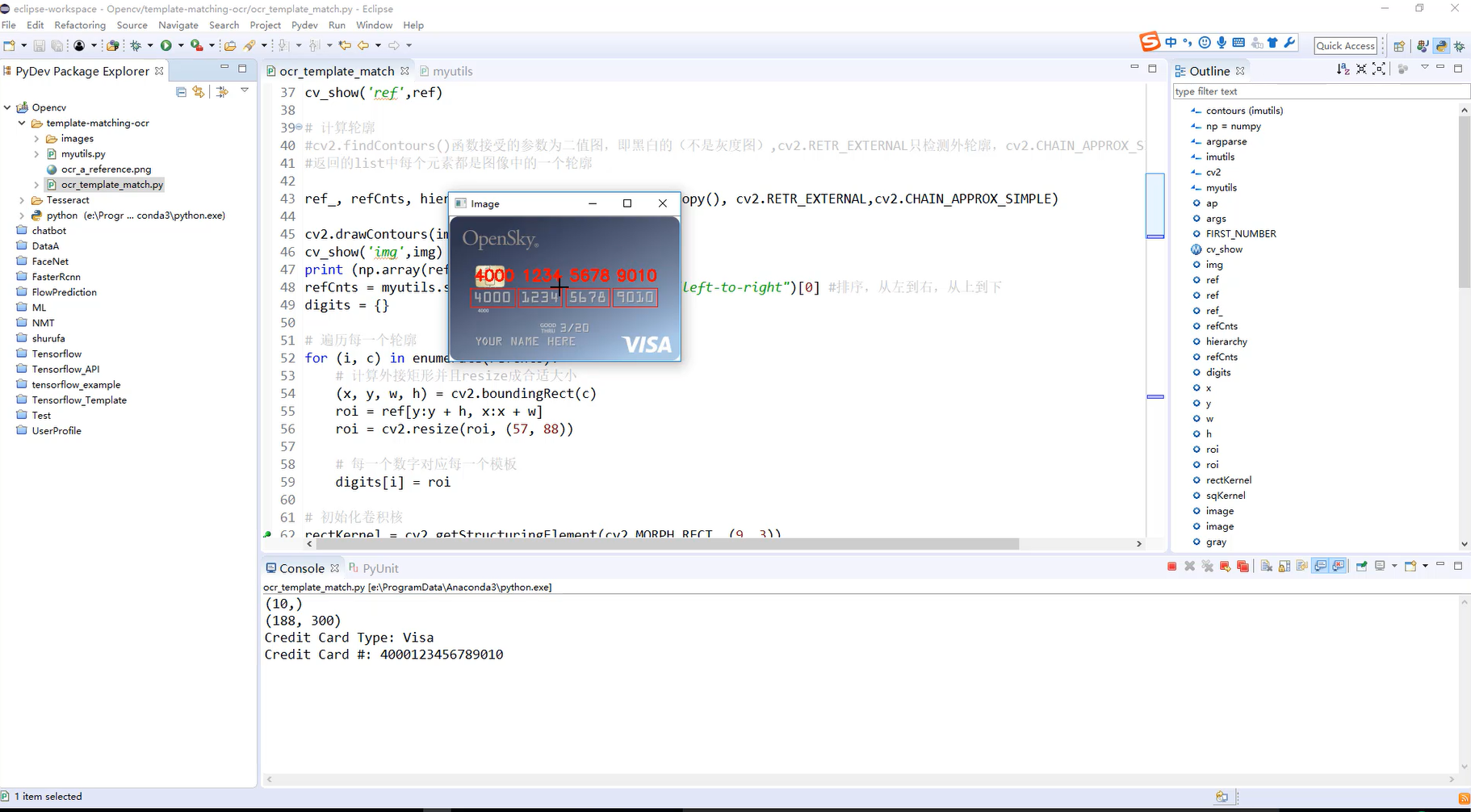

信用卡识别实战：

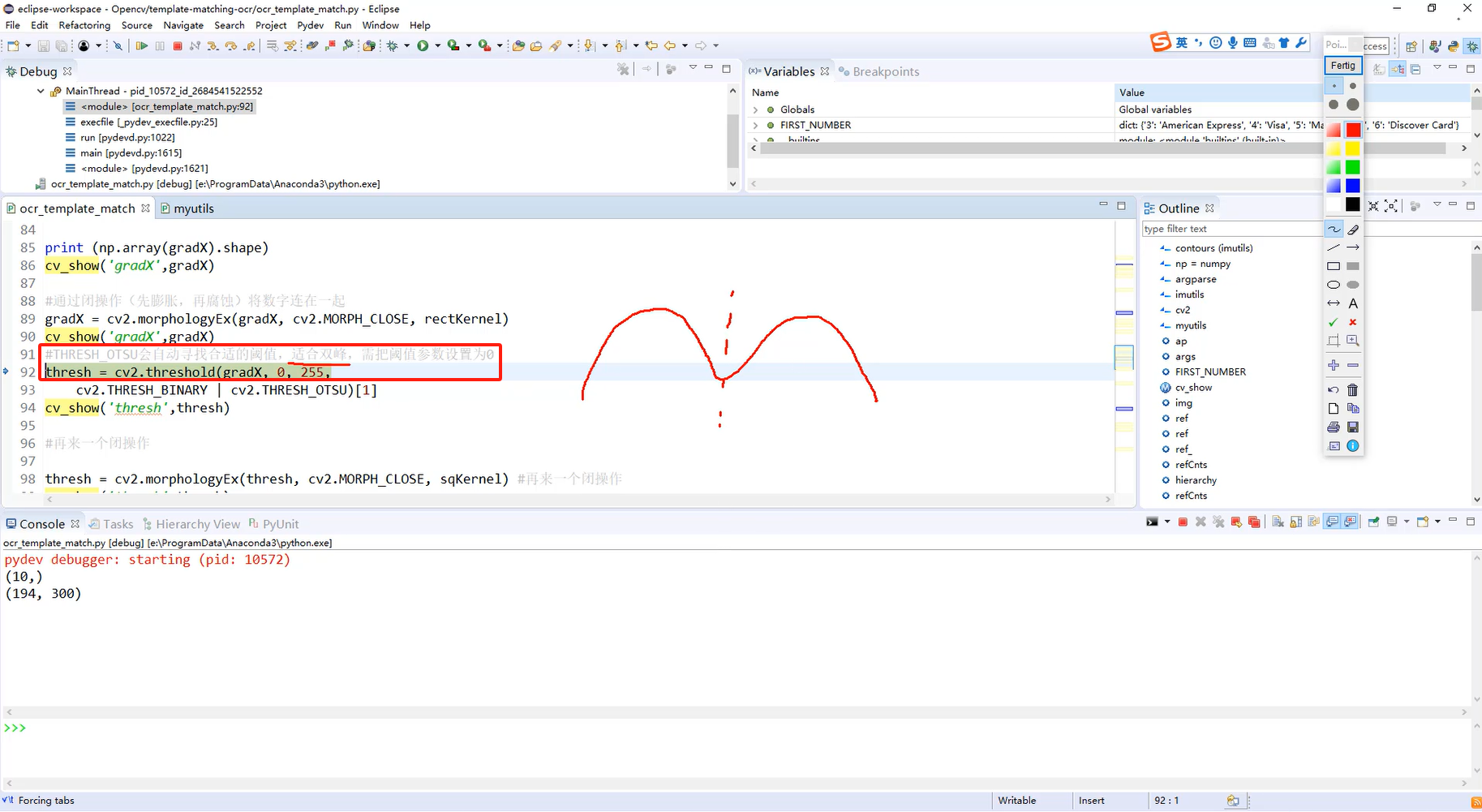

Otsu方法是一种自动确定图像阈值的算法，它可以根据图像的灰度分布自适应地选择最佳阈值。

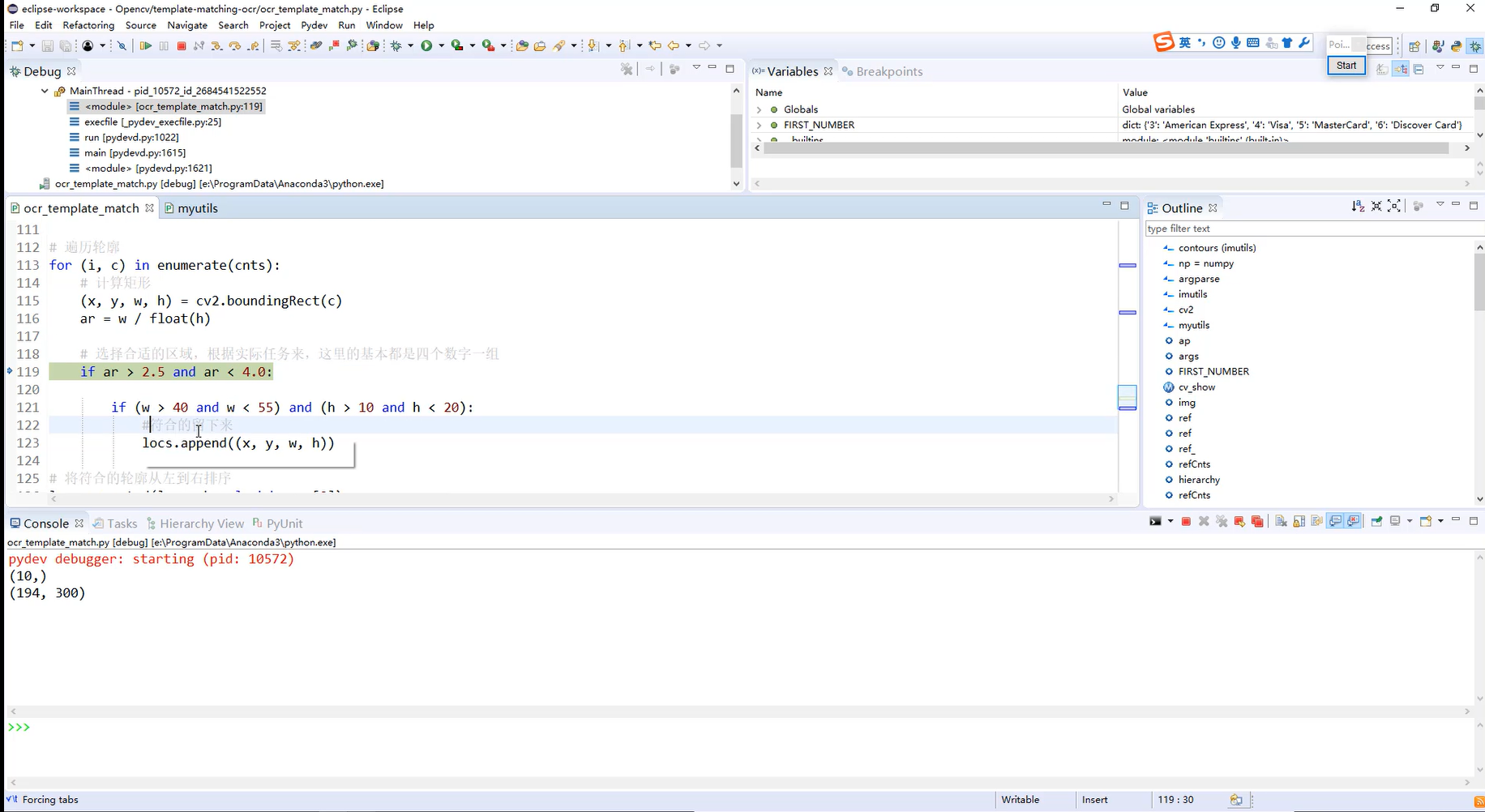

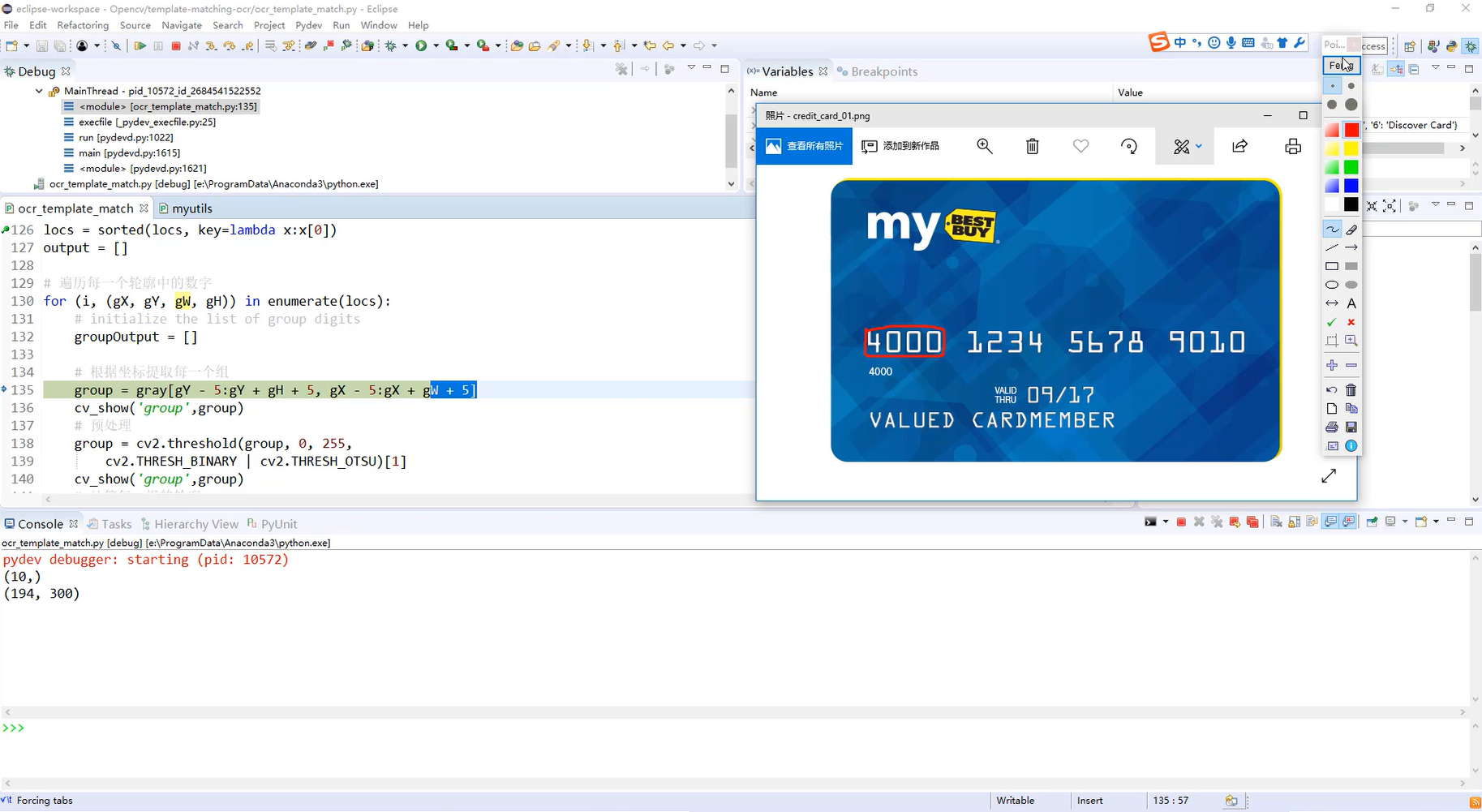

提取到的轮廓往外扩，保证轮廓区域够大容易检测到数字；

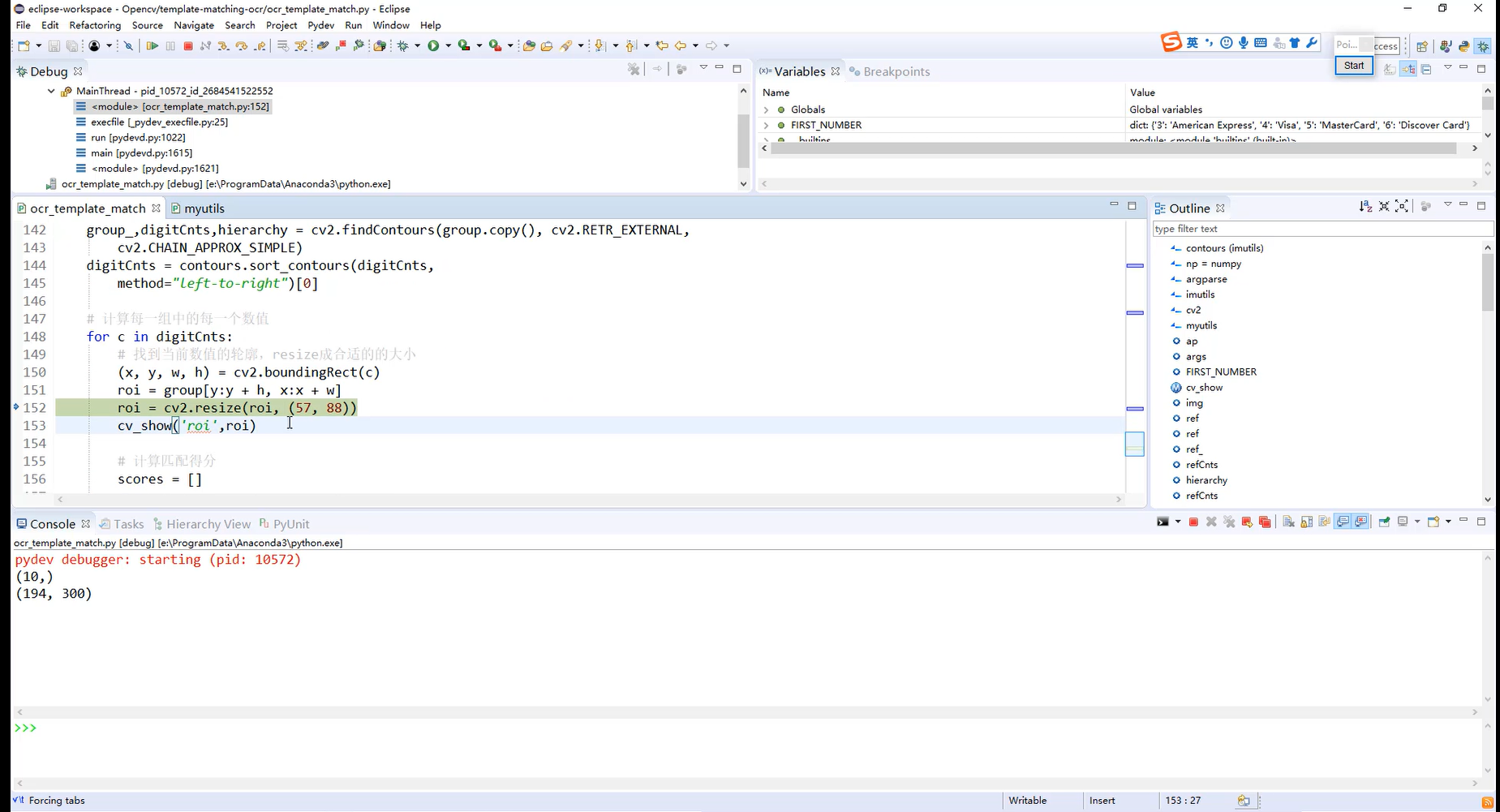

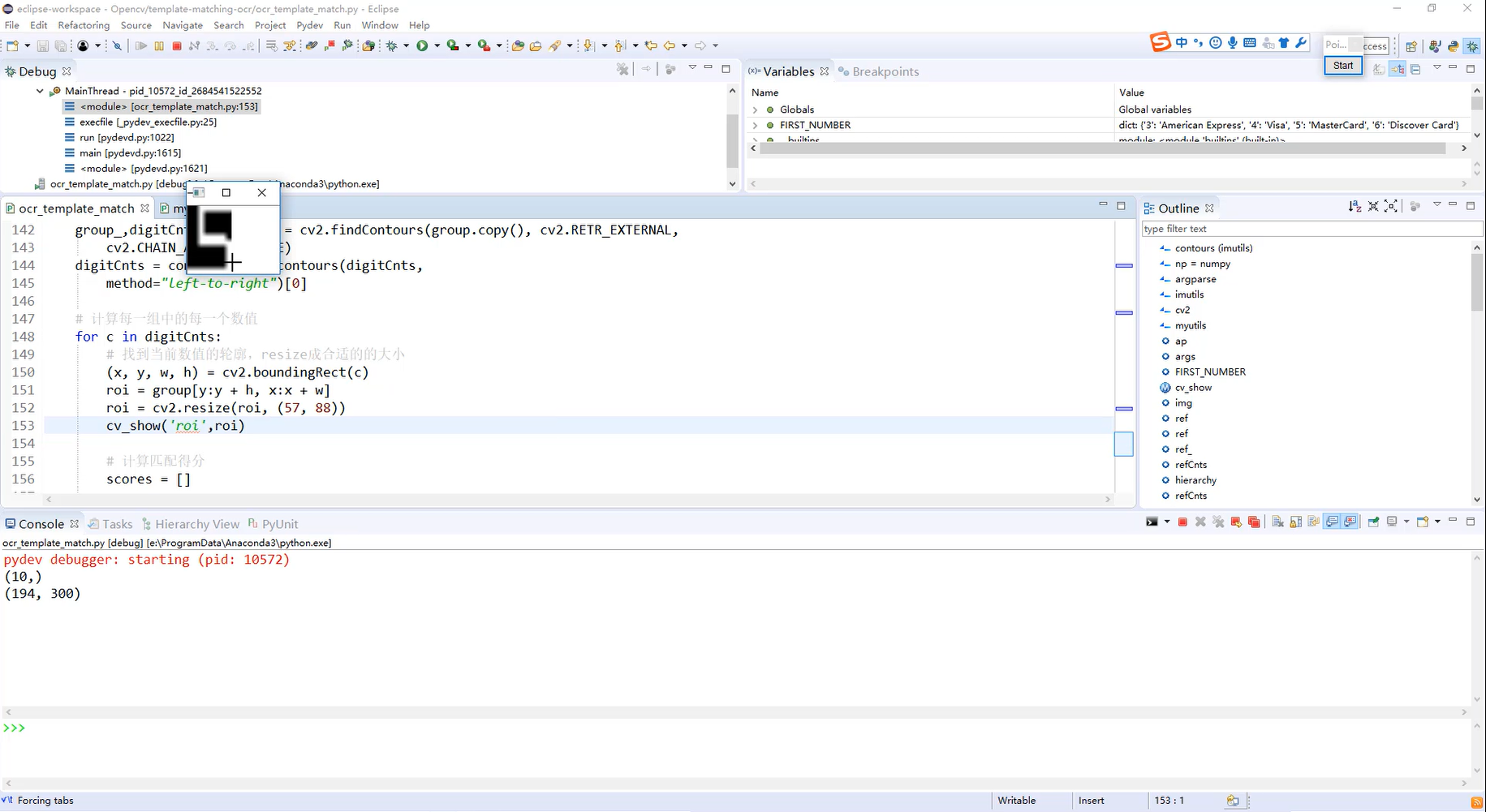

要做模板匹配，所以这里Resize大小要跟模板做的大小一样；

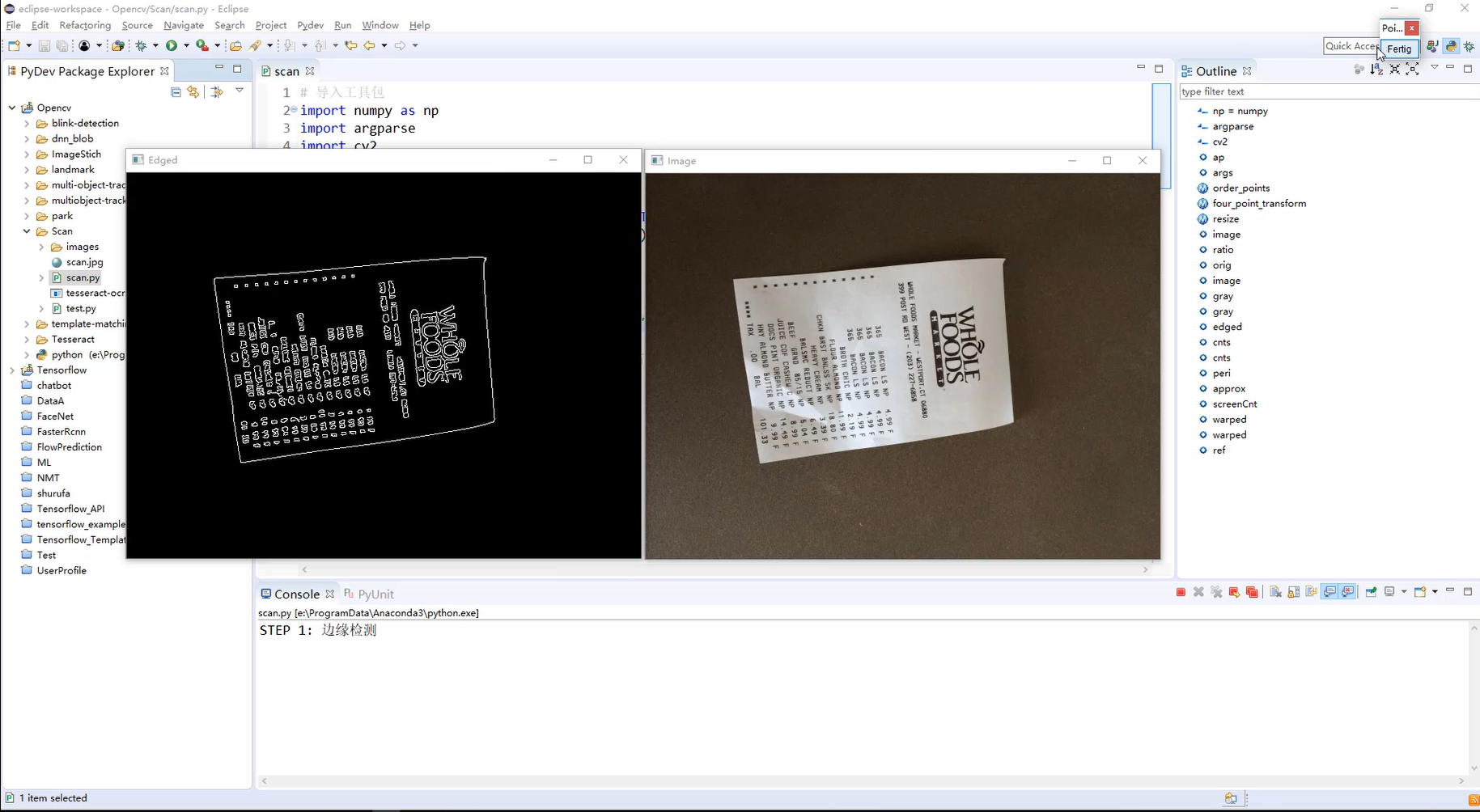

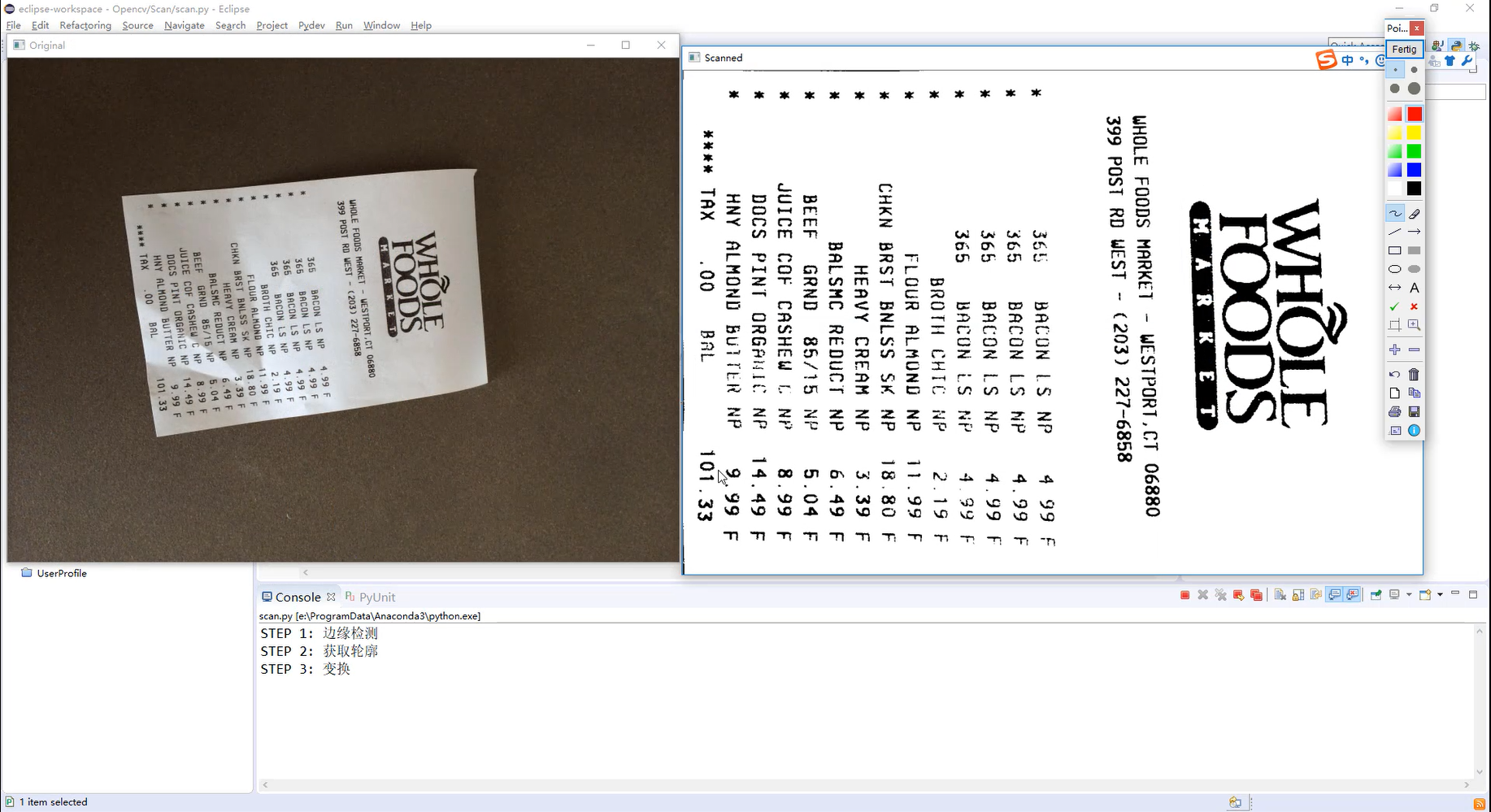

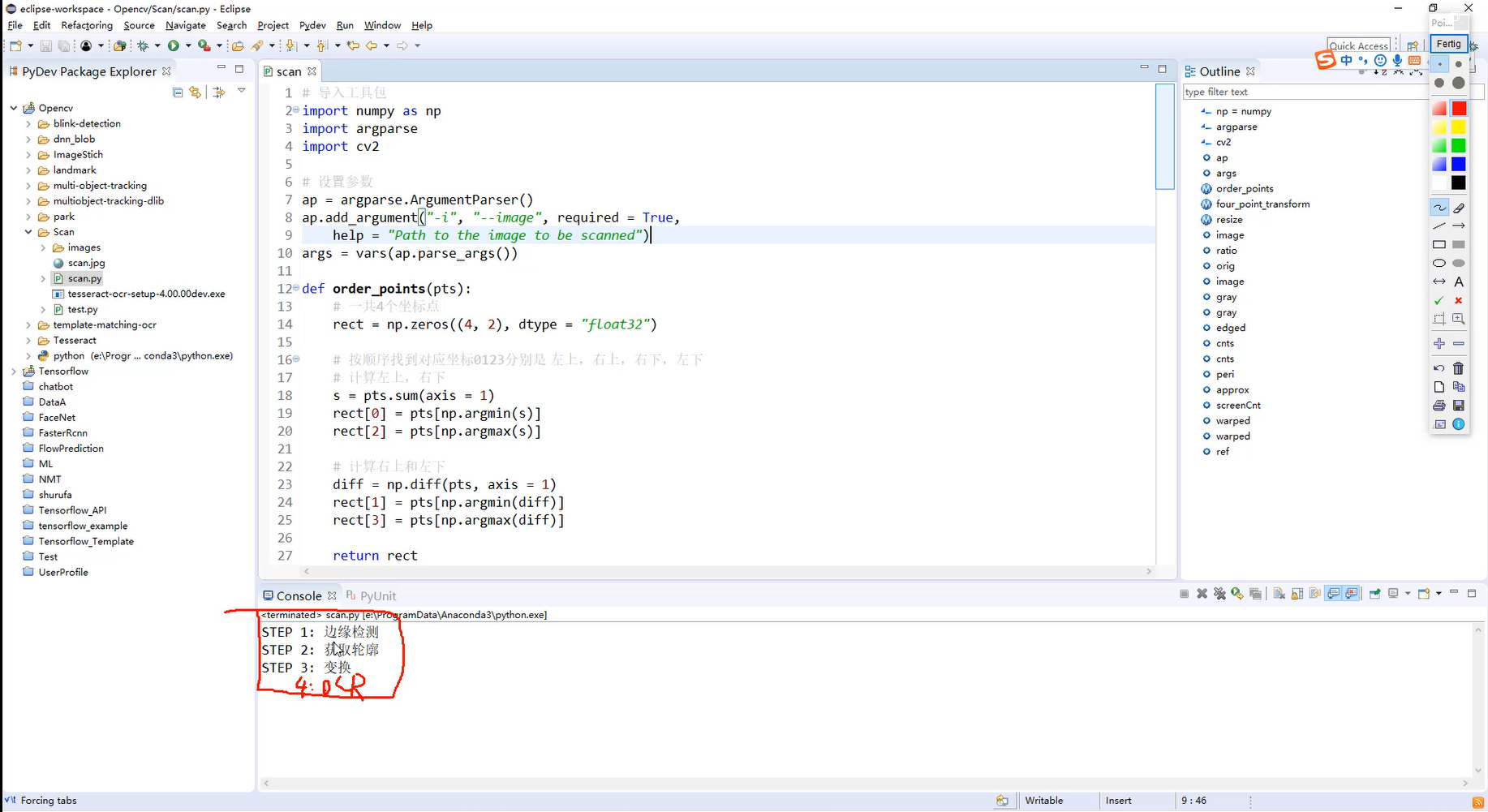

项目实战——文档扫描OCR识别

使用OCR开源工具包进行光学字符识别，识别出中英文或数字结果；

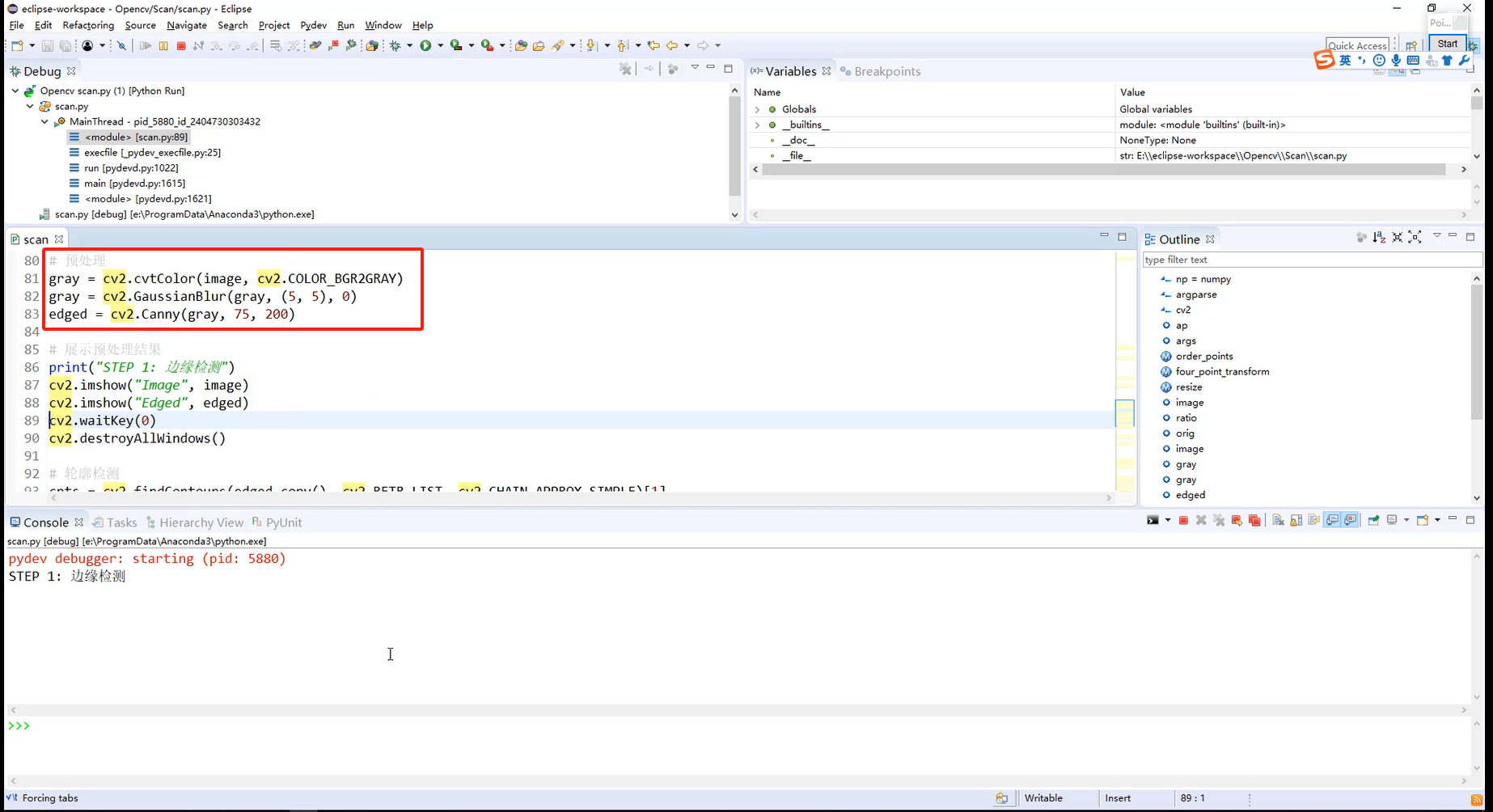

图像预处理：

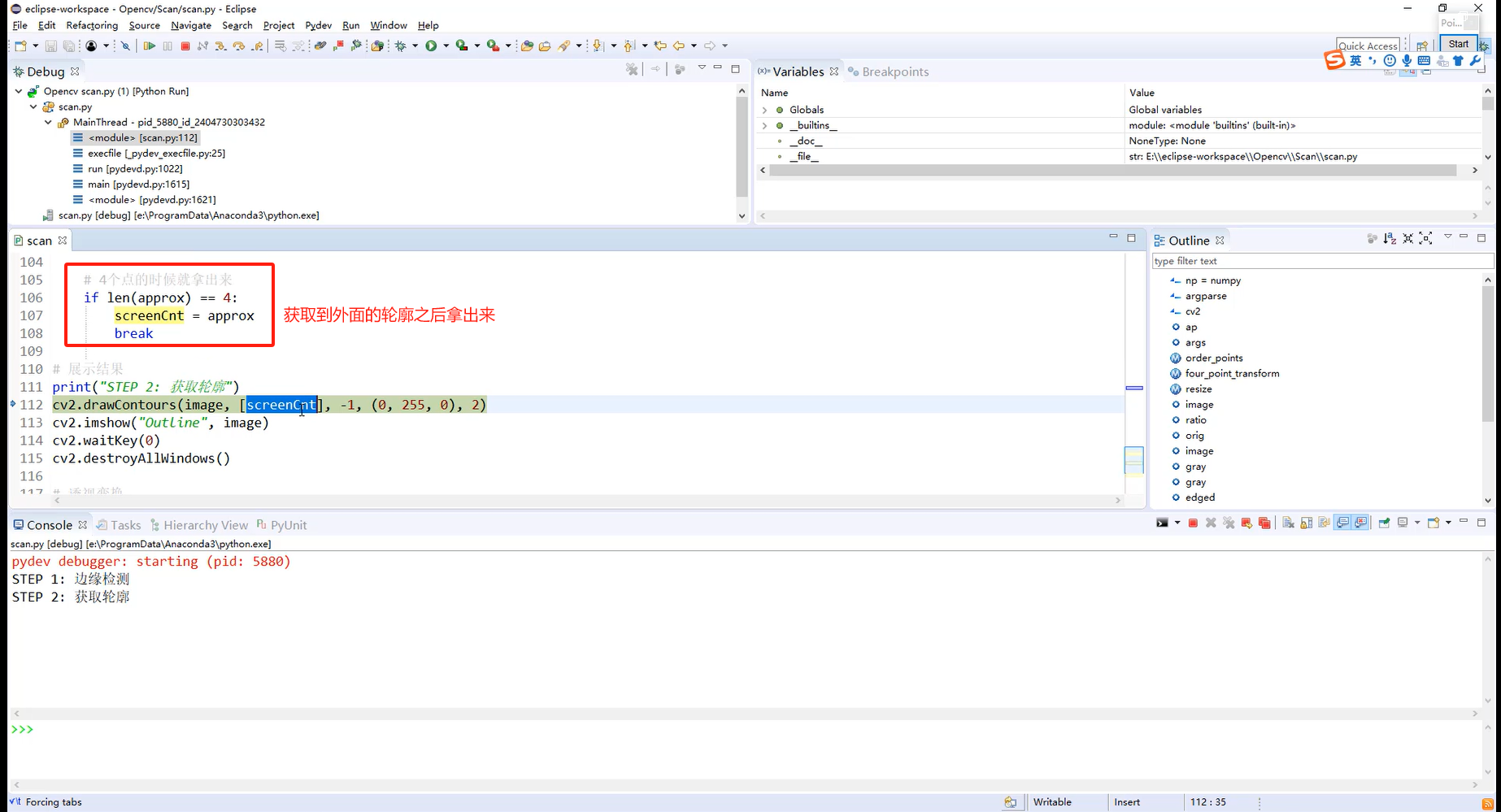

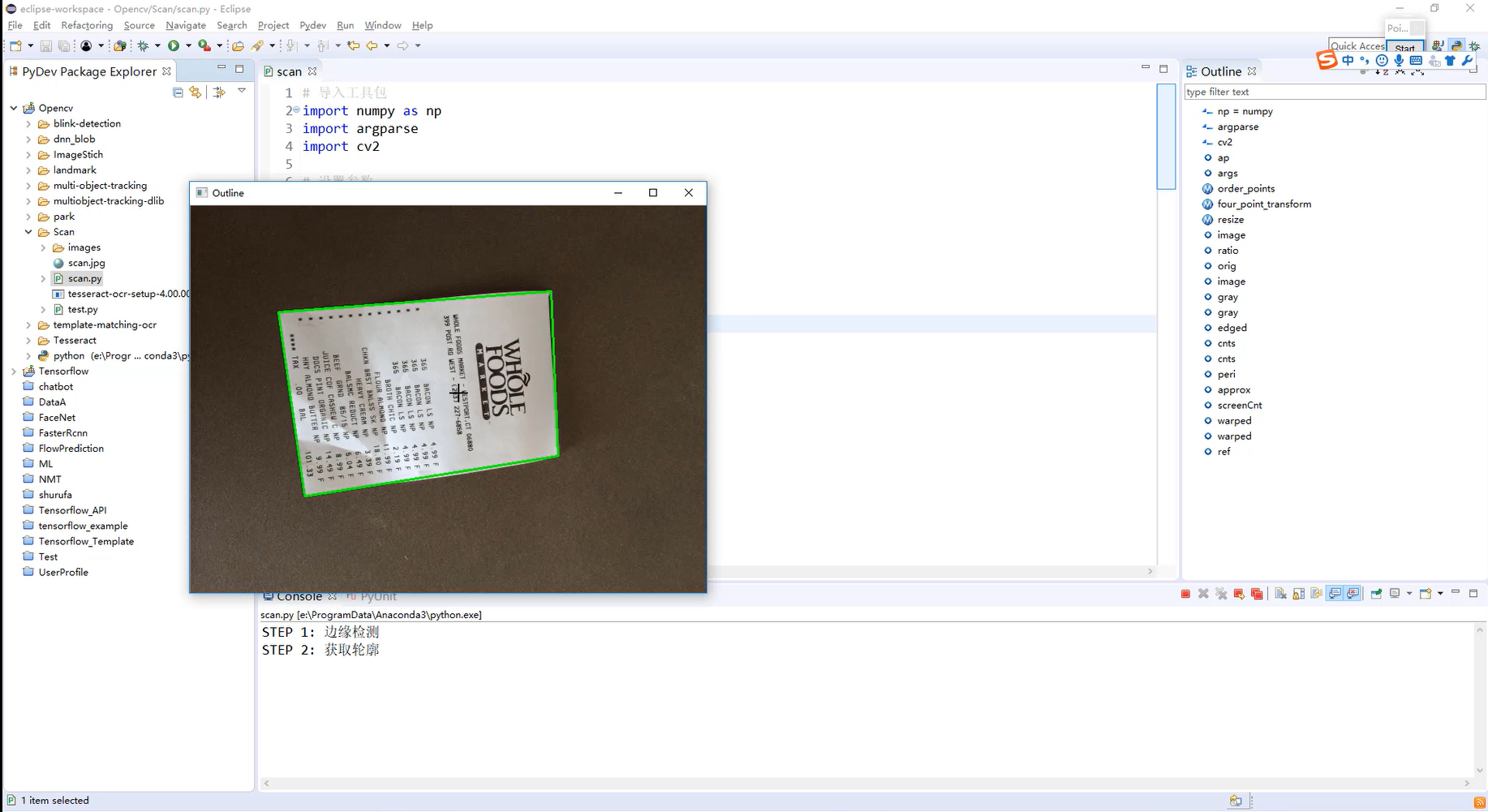

轮廓检测：

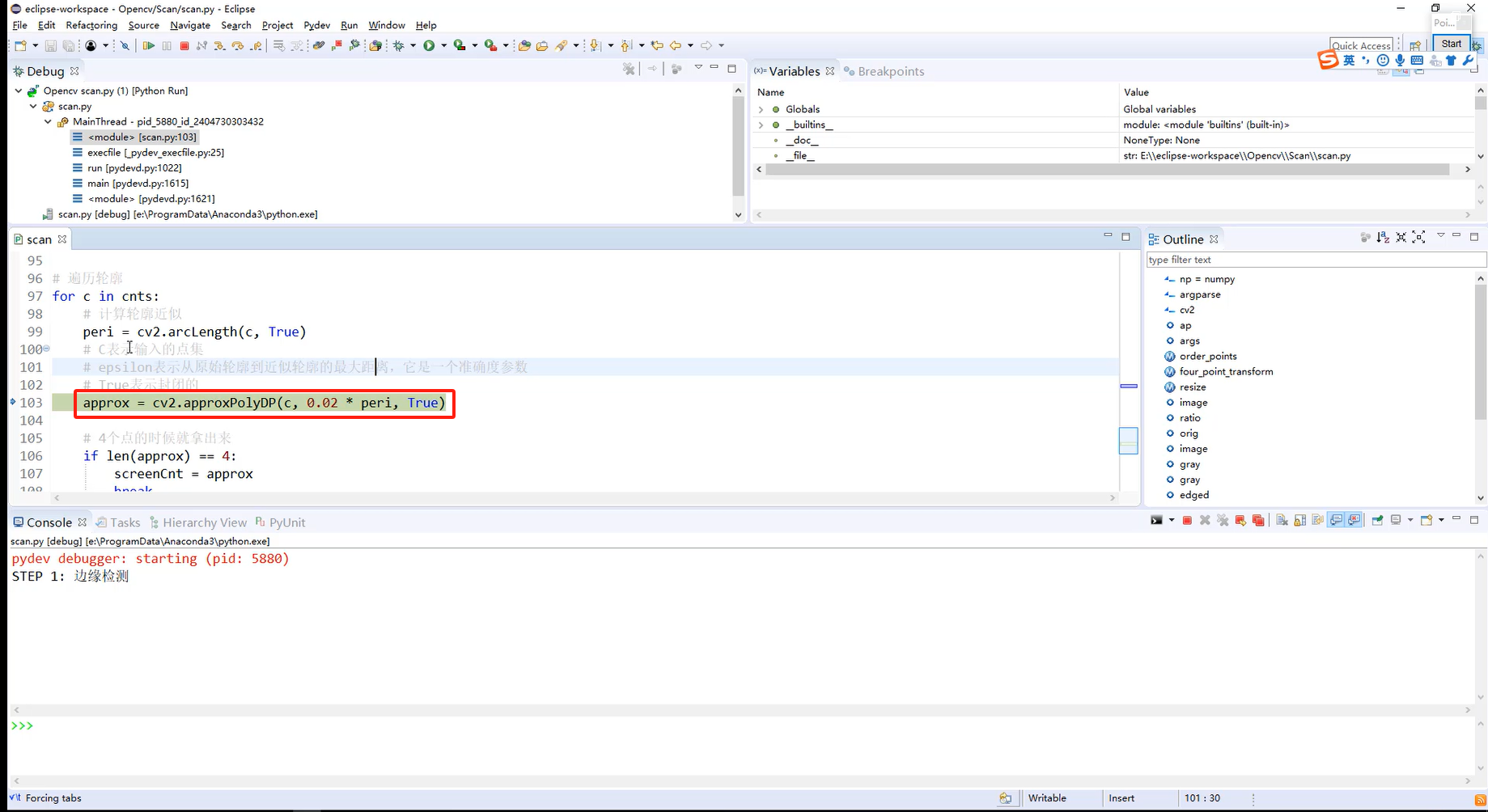

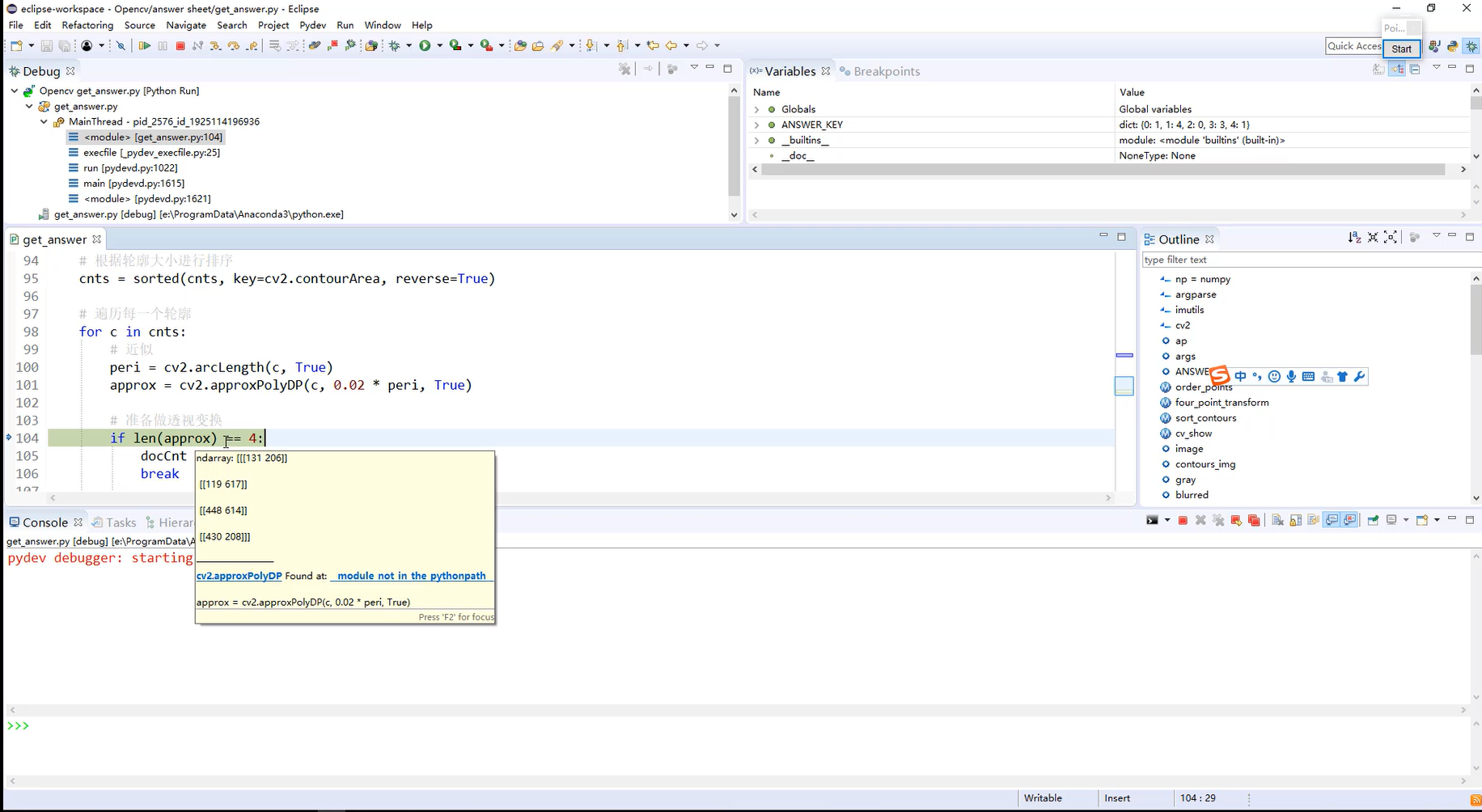

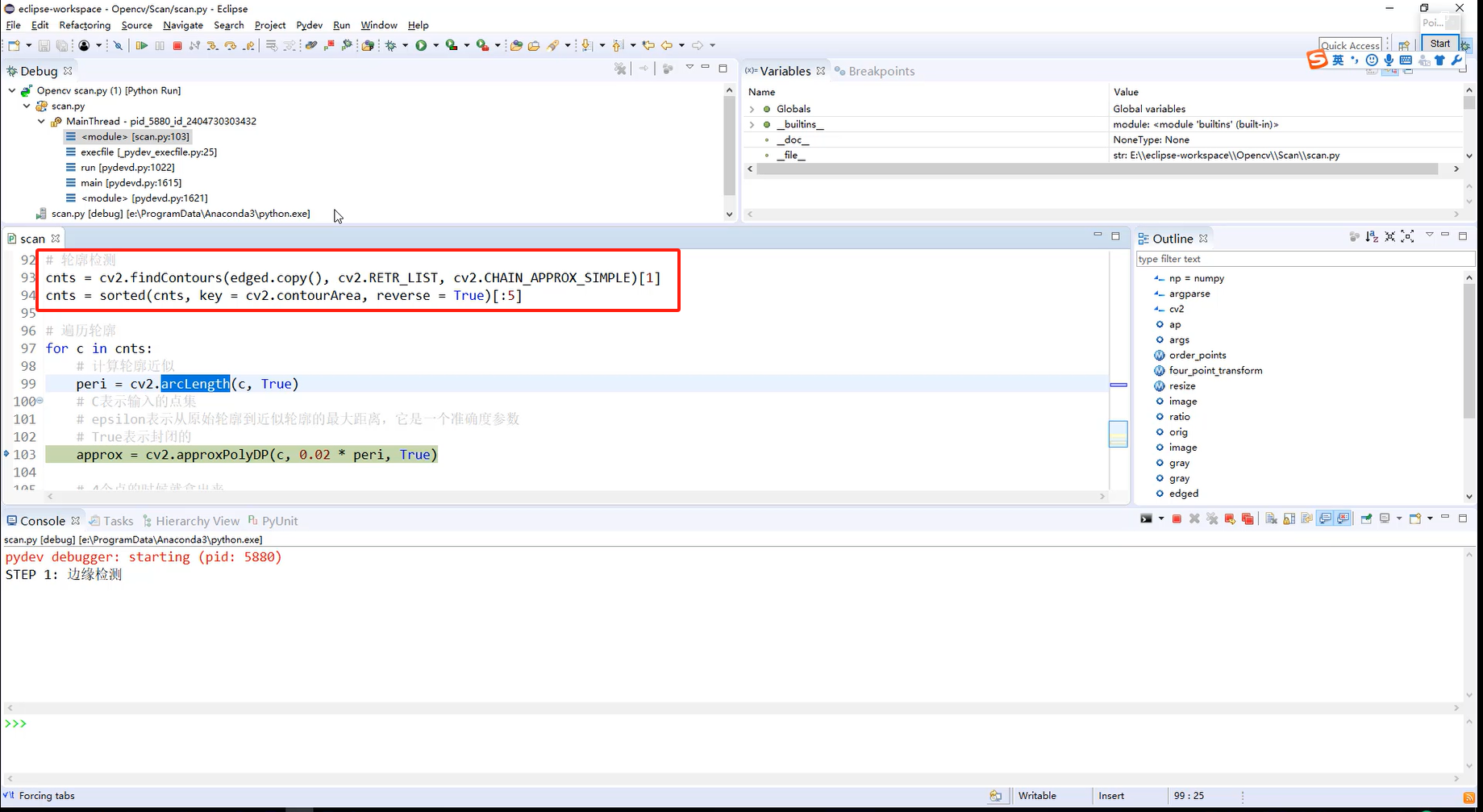

cv2.approxPolyDP 是一个强大的工具，可以简化和近似多边形形状，为后续的图像处理任务提供更有效的表示形式。
其中0.02*peri是对应的epsilon参数，这个参数控制了近似的精度，epsilon 越小，近似的多边形越接近原始曲线，保留的点数也越多；epsilon 越大，逼近的多边形越简单（点数越少）。

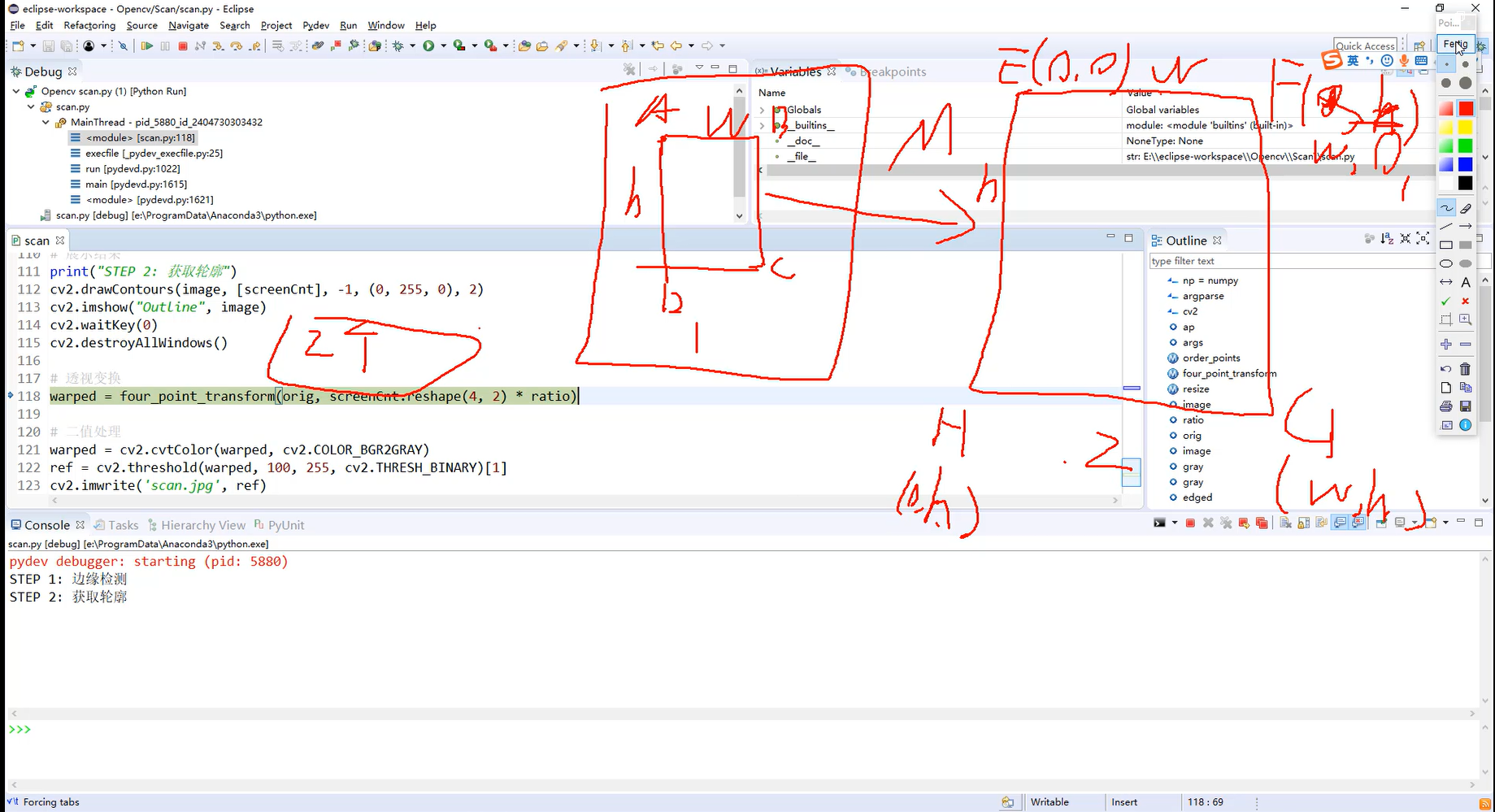

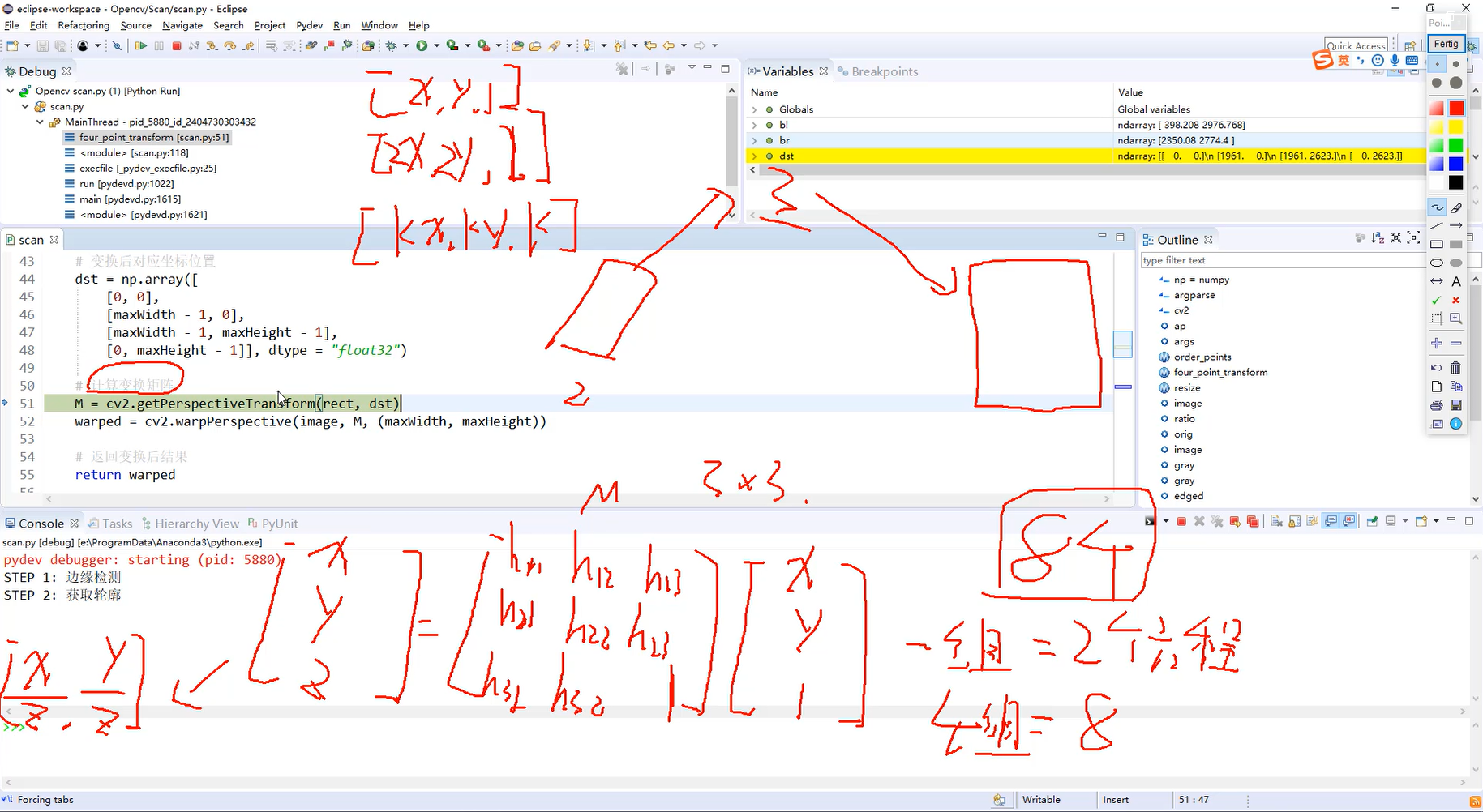

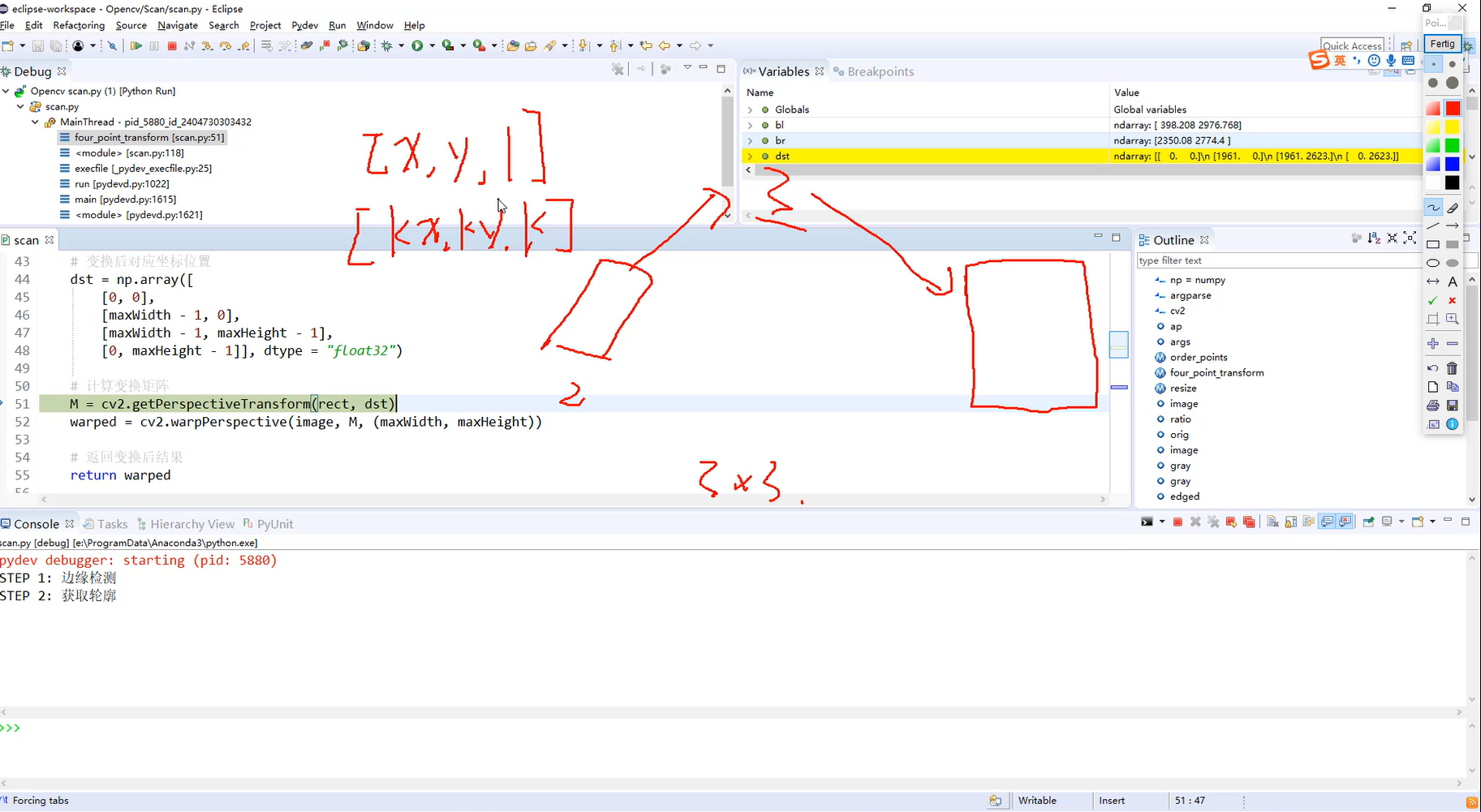

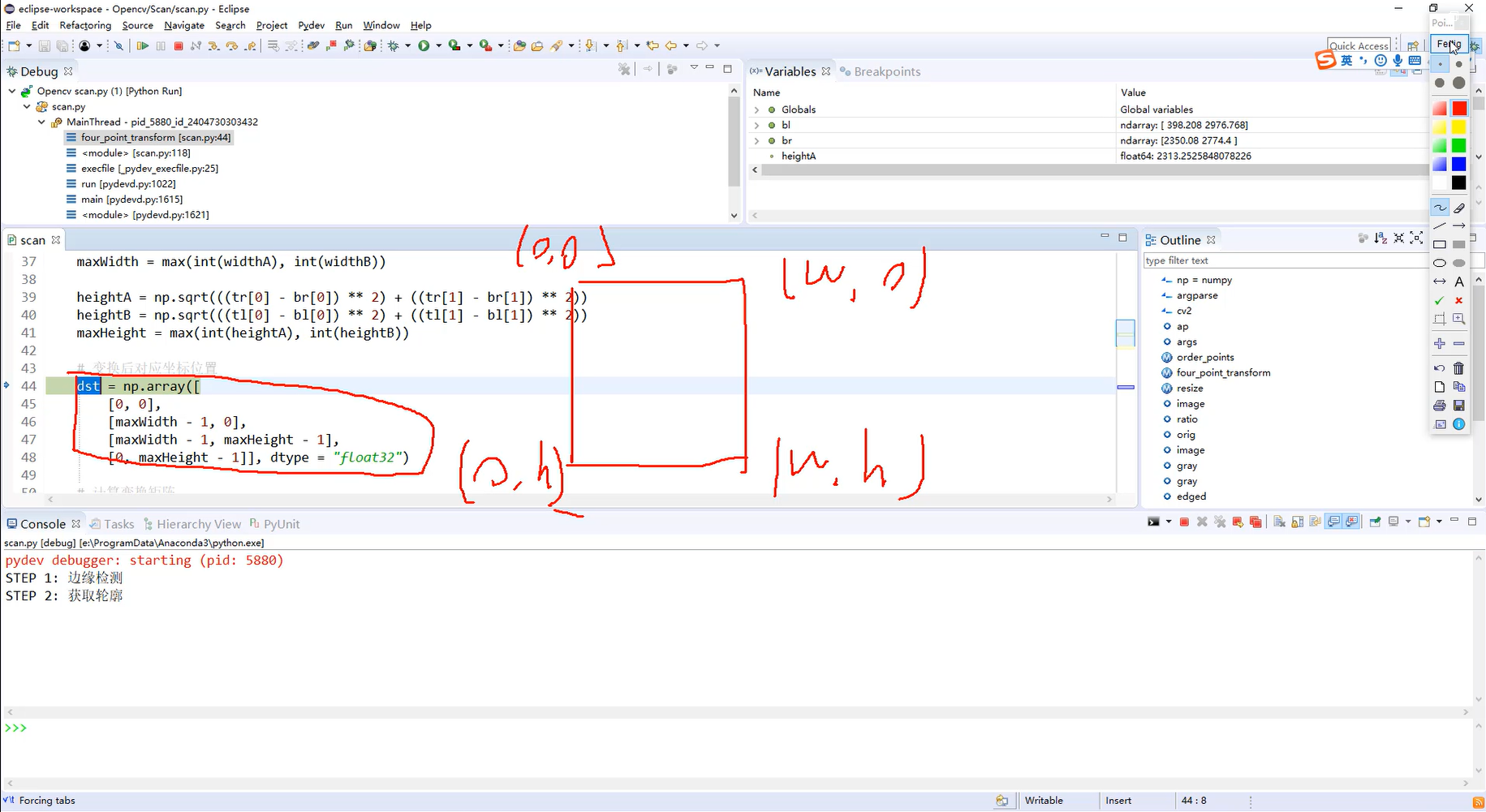

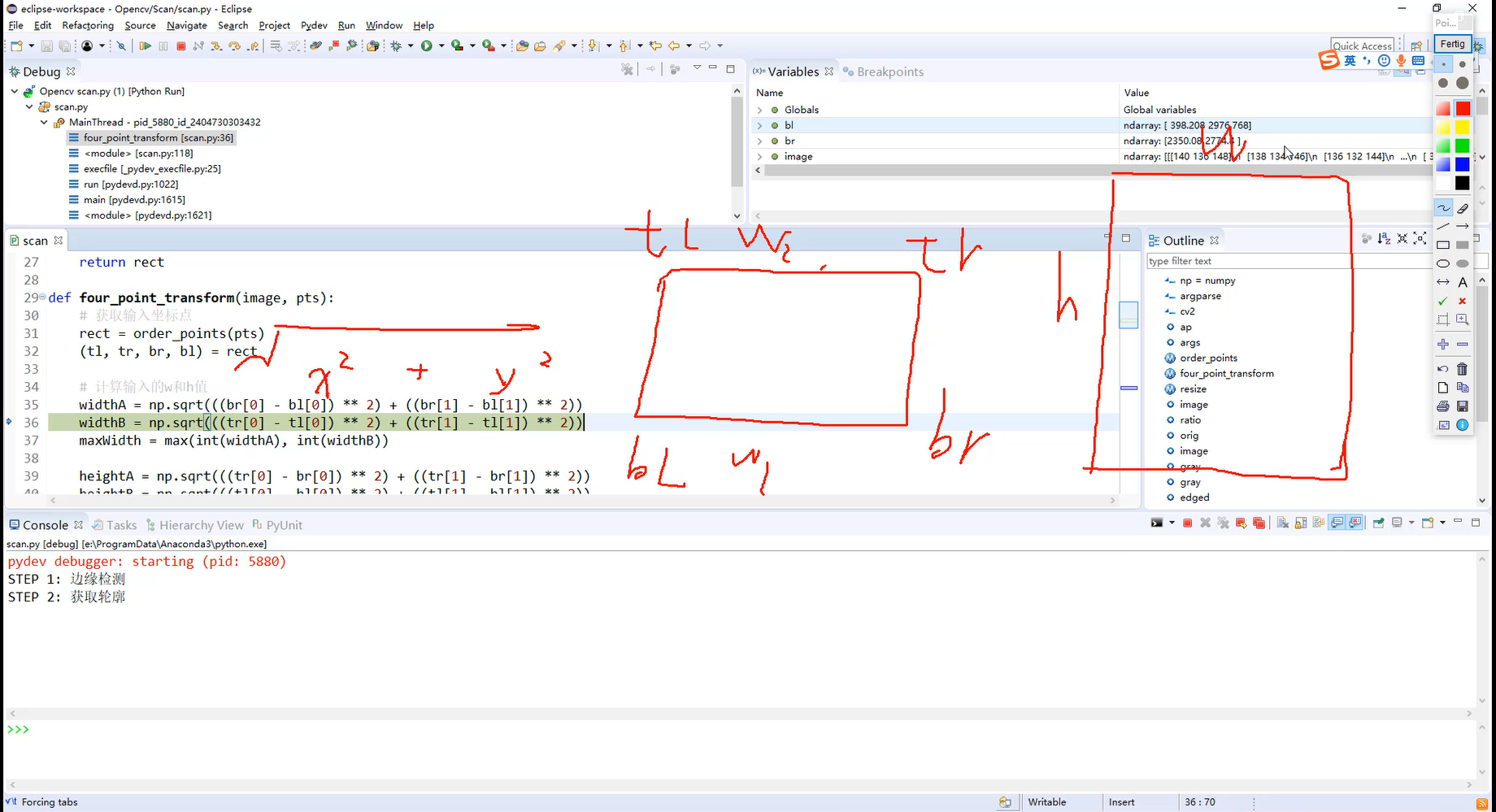

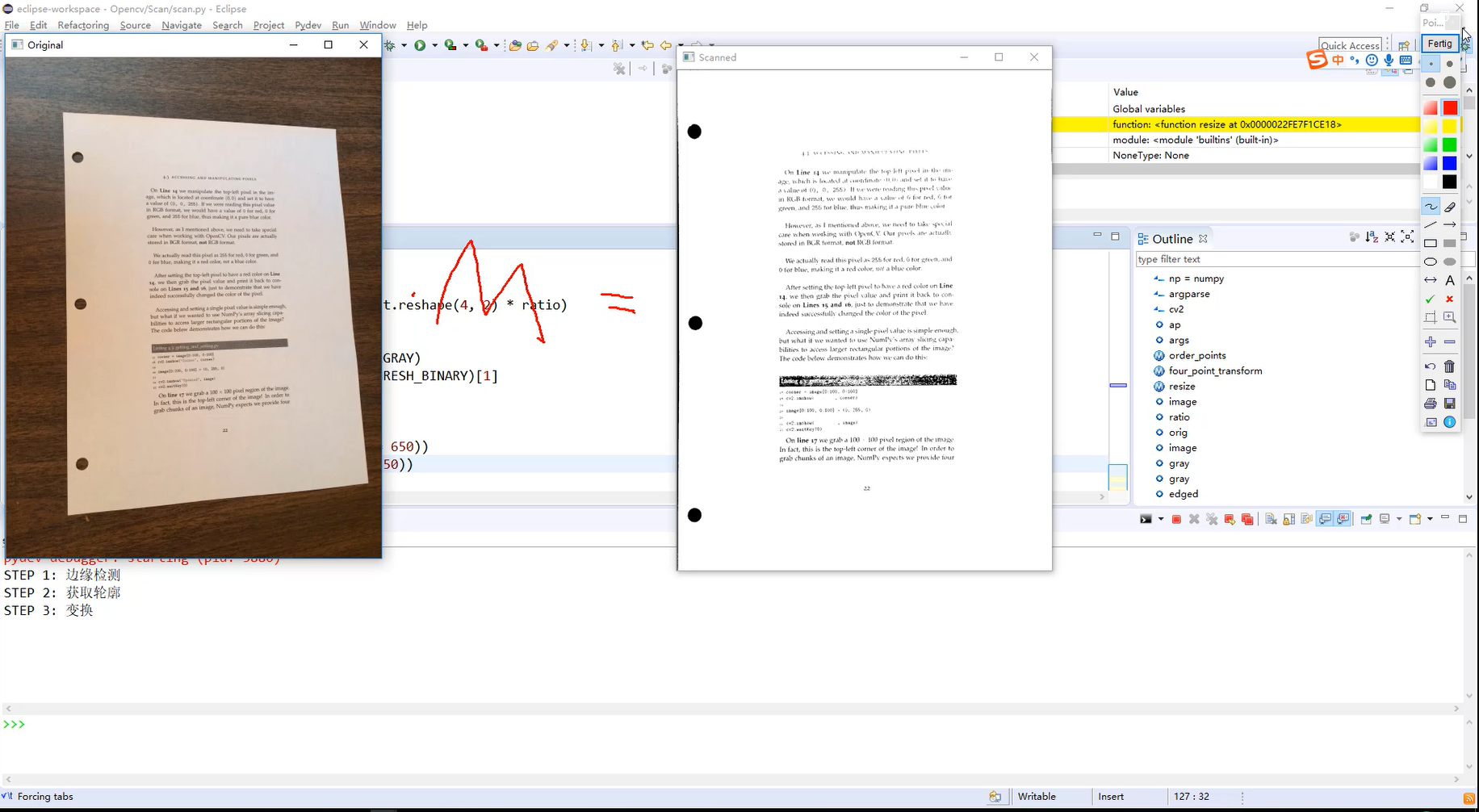

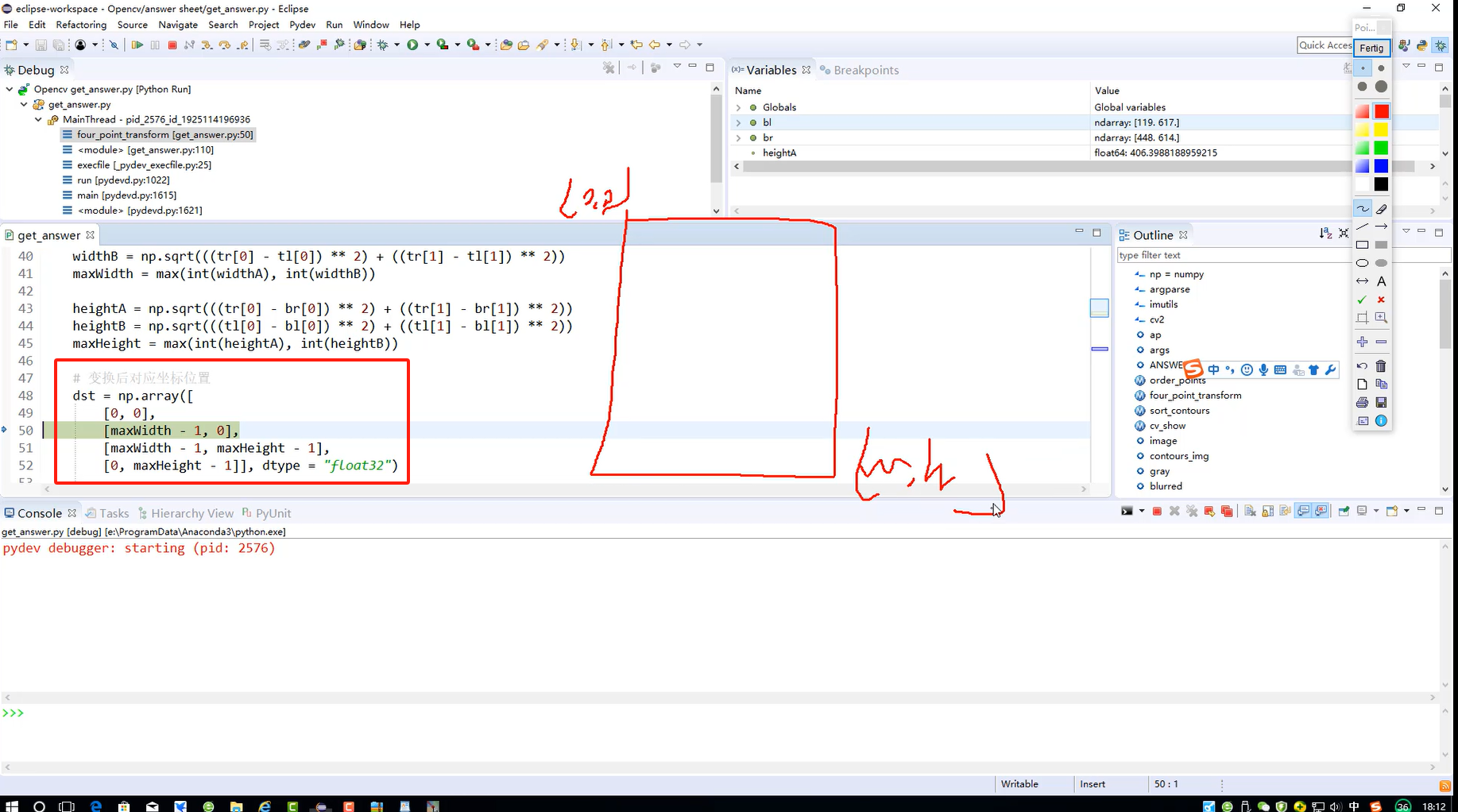

透视变换：

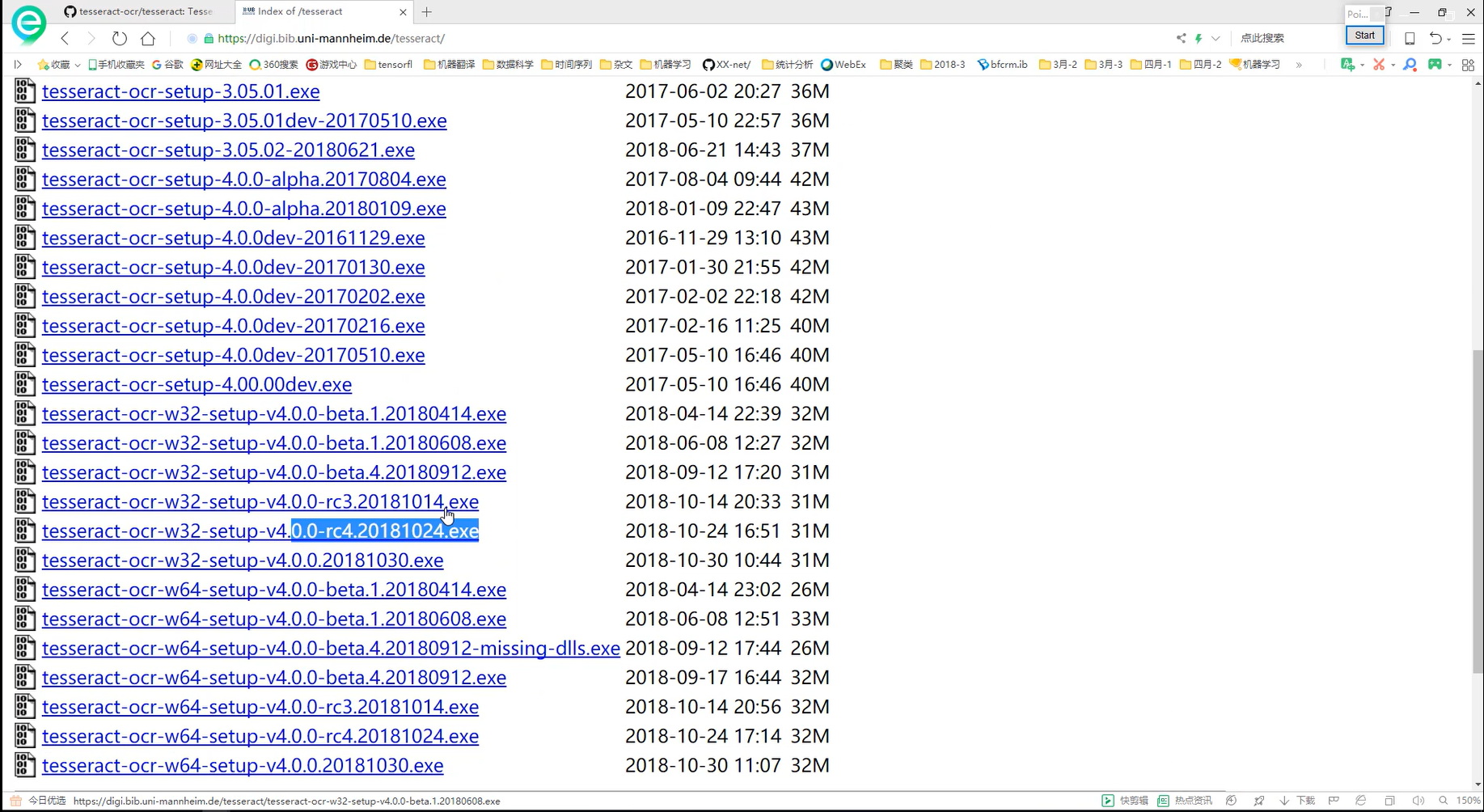

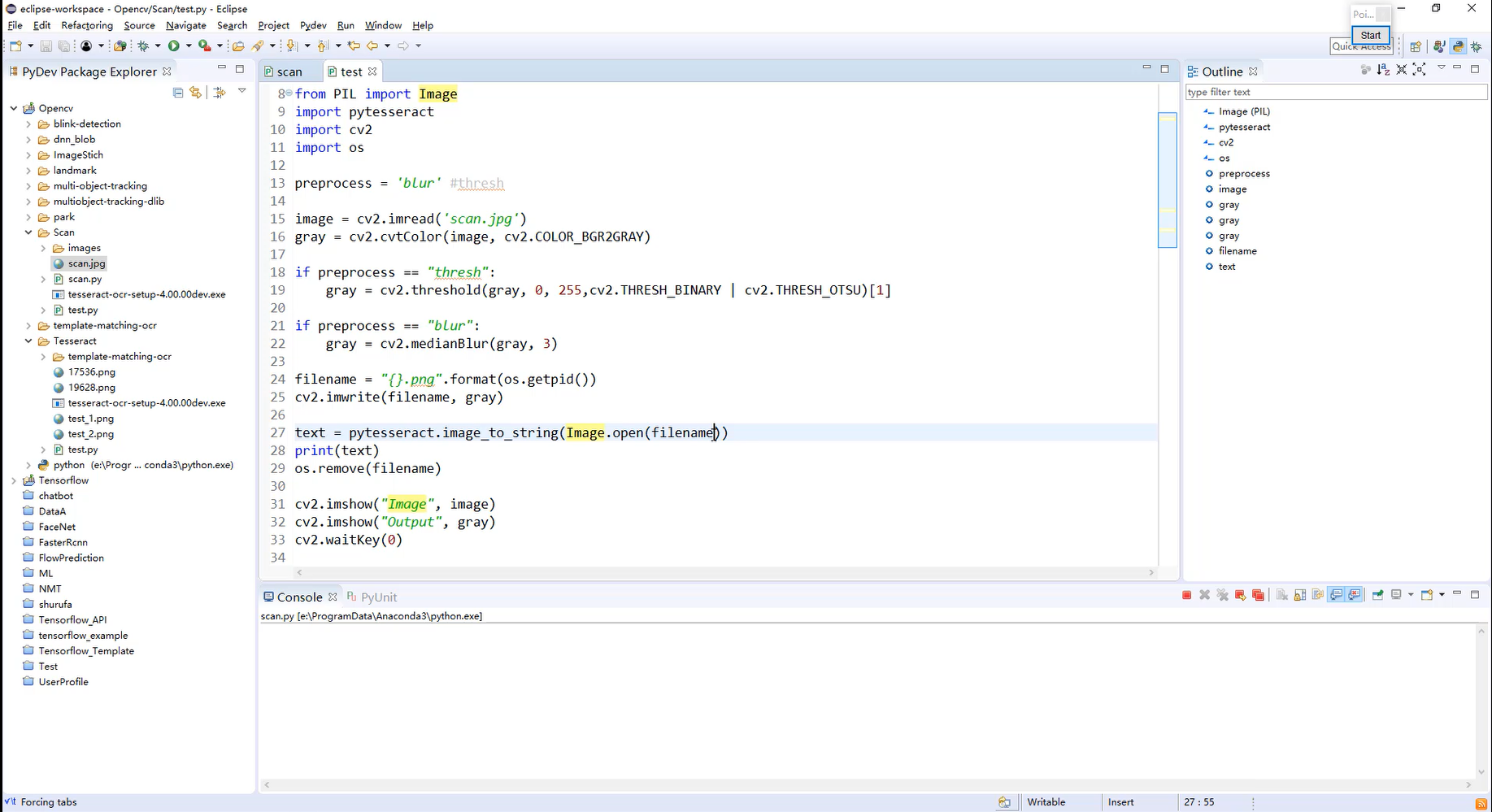

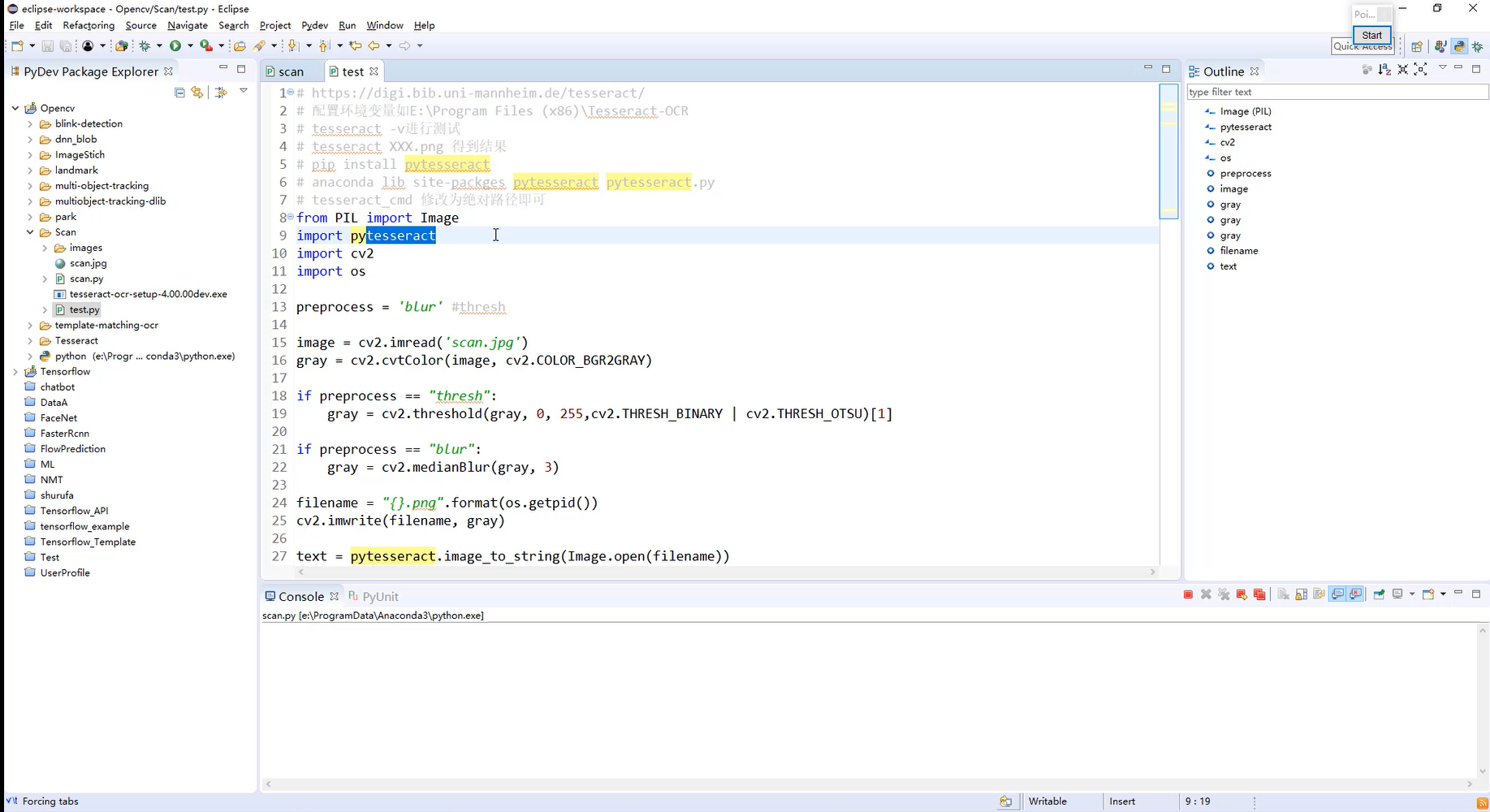

tesseract开源OCR识别工具包的使用

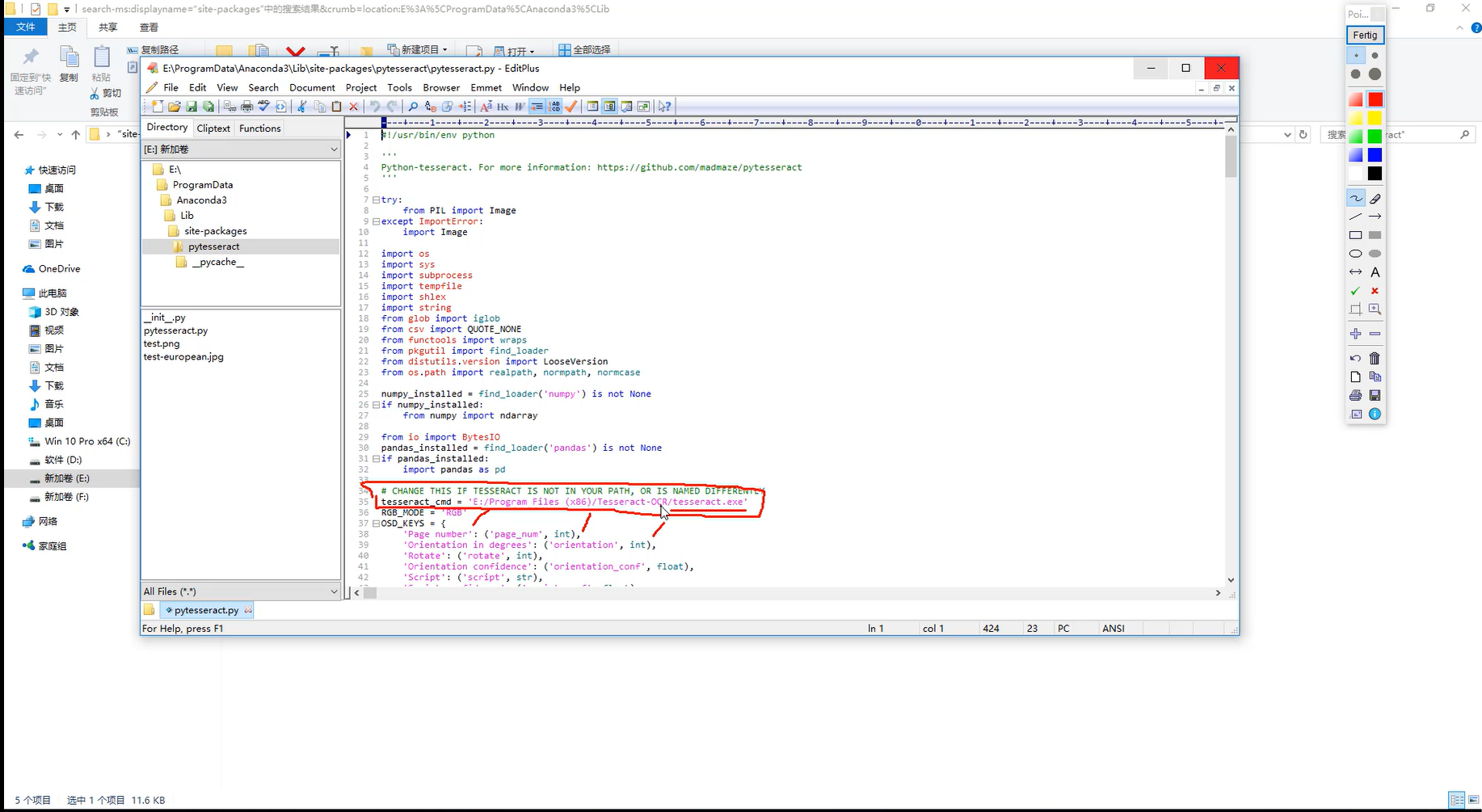

tesseract全局变量找不到的问题避坑：

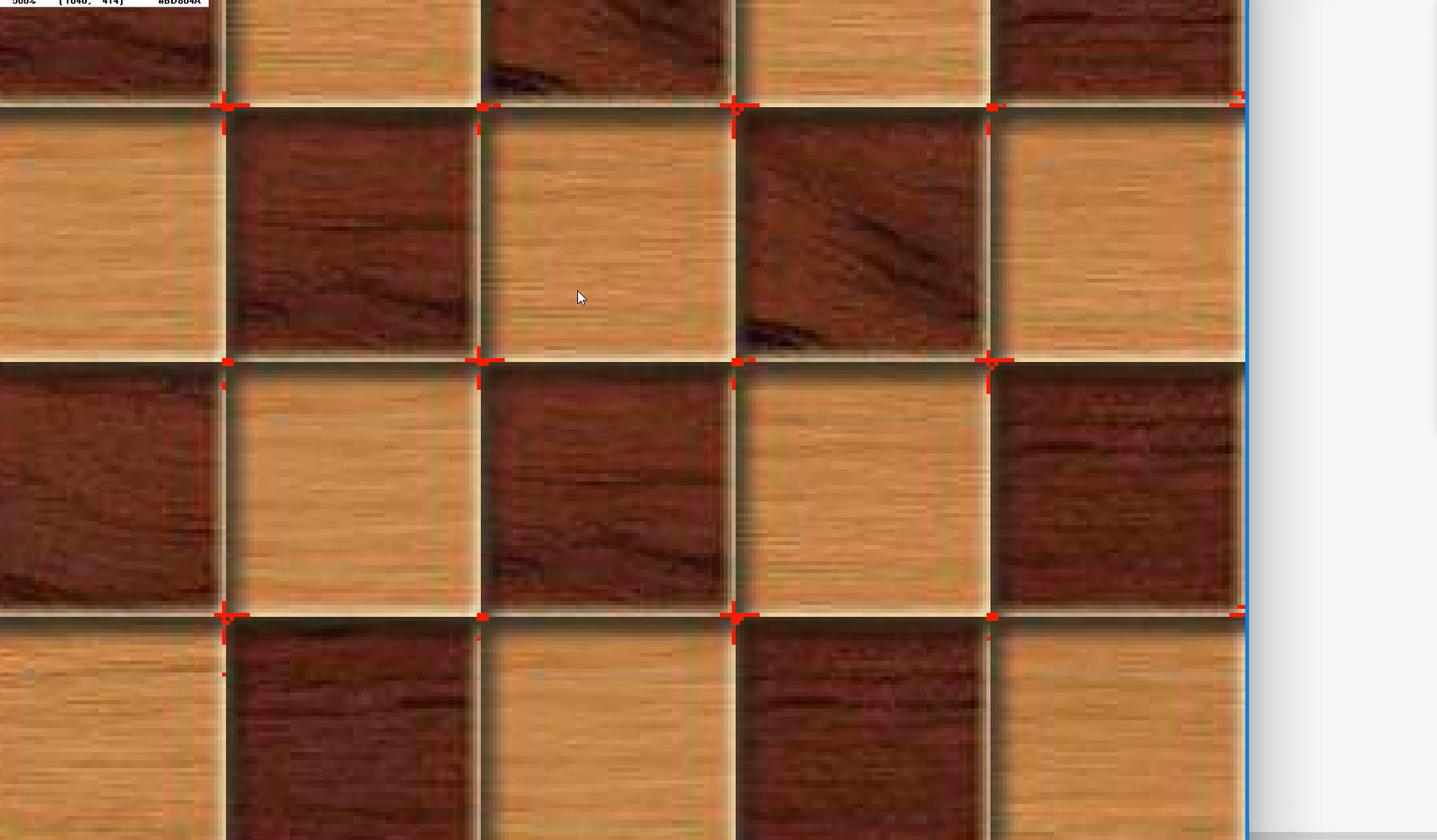

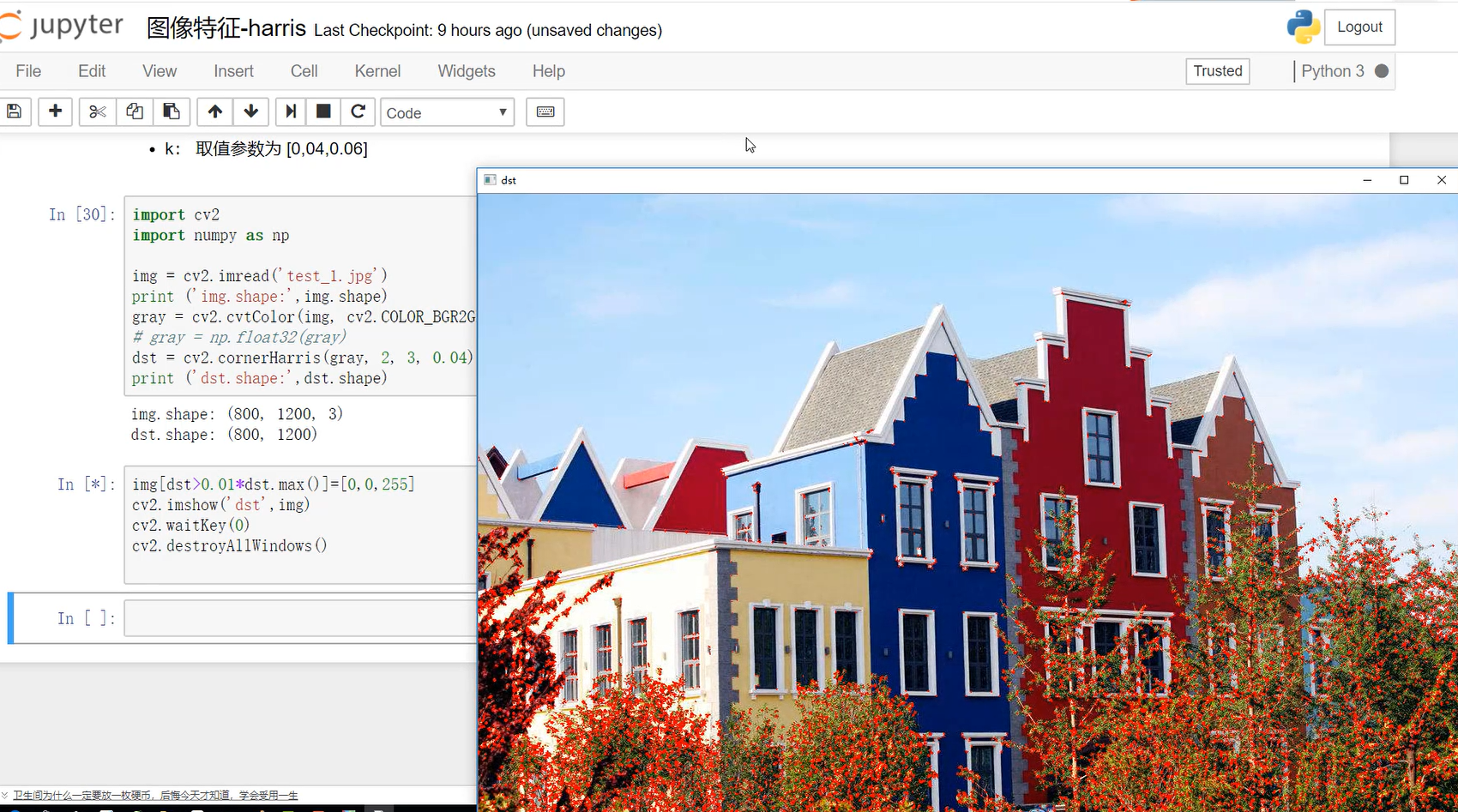

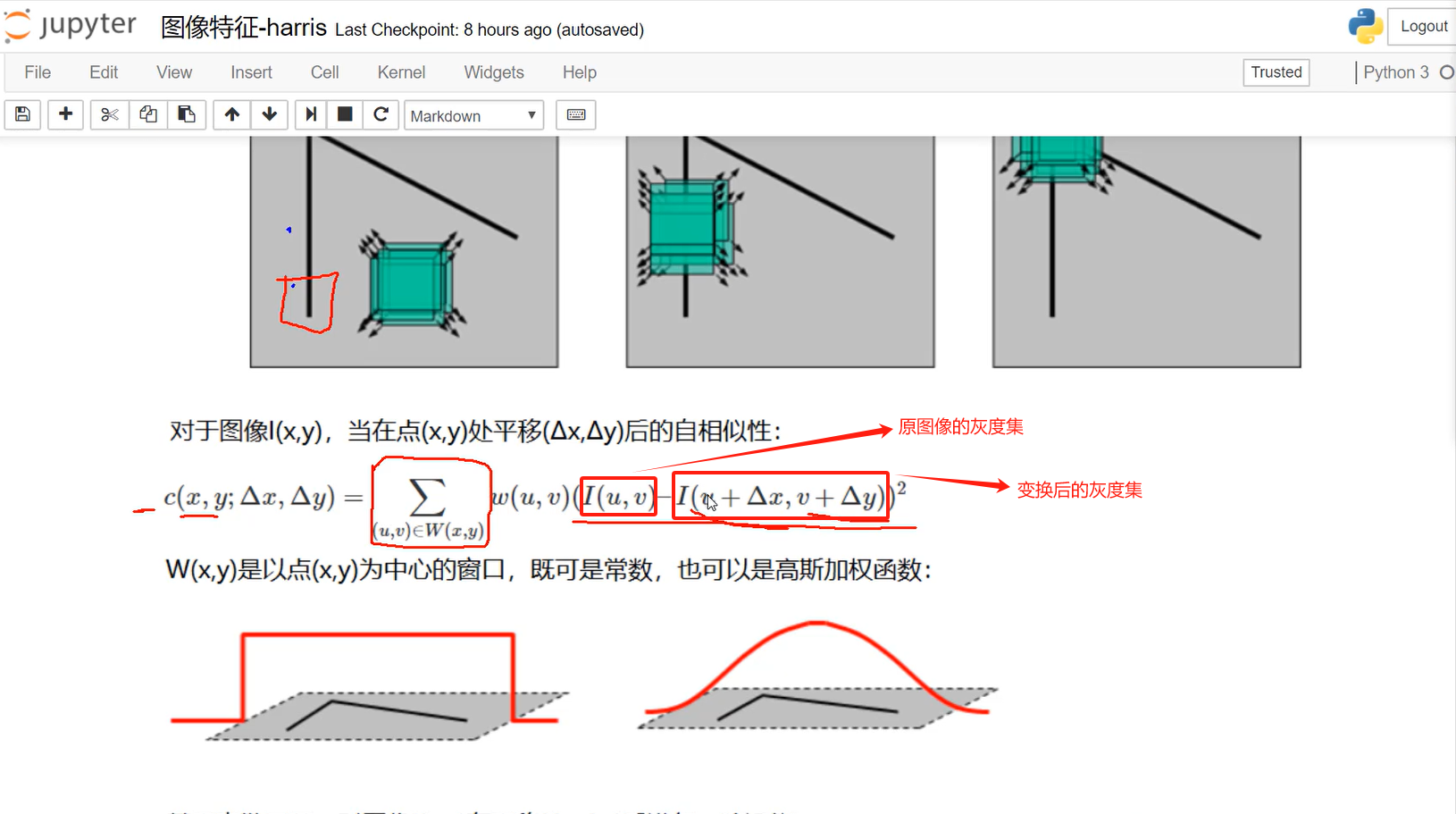

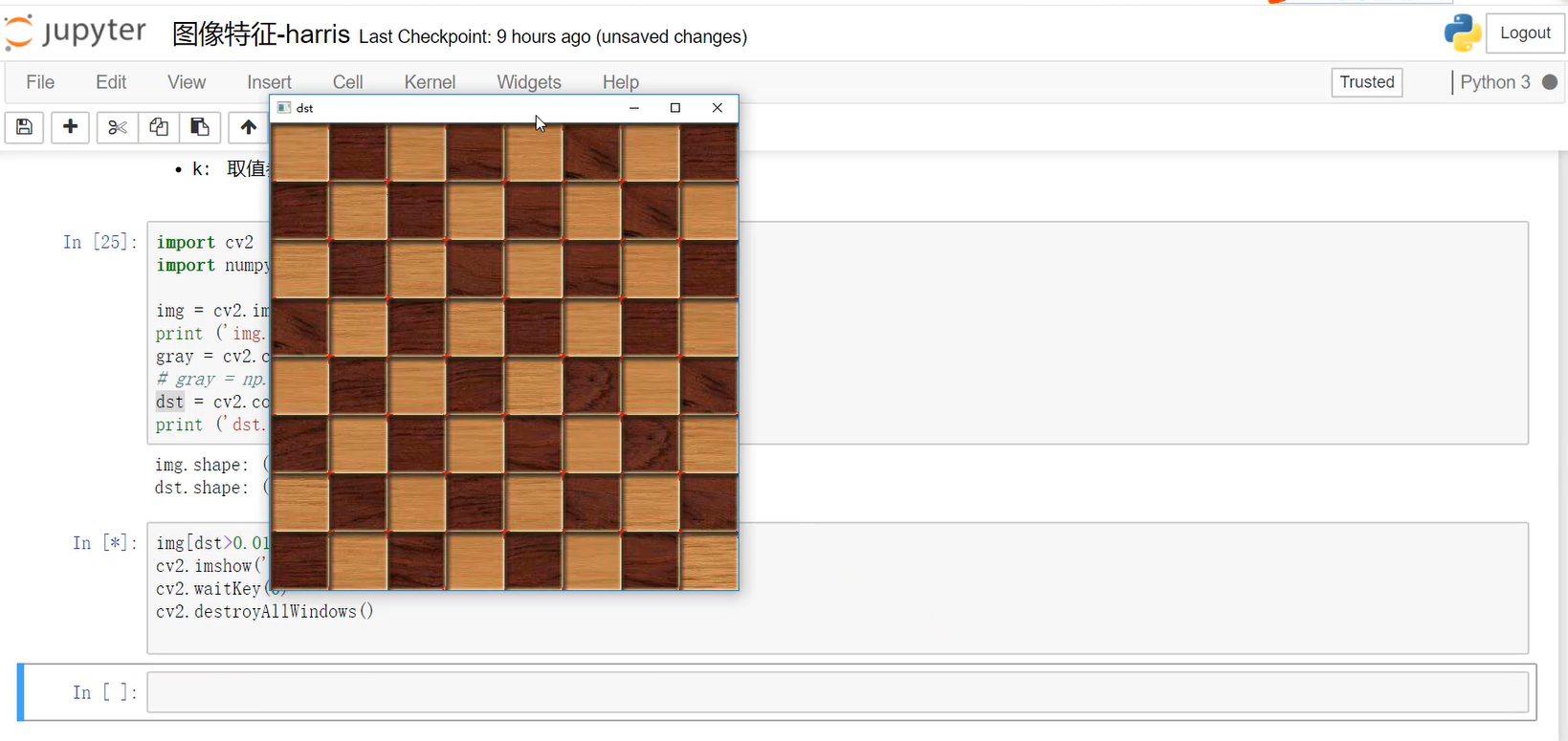

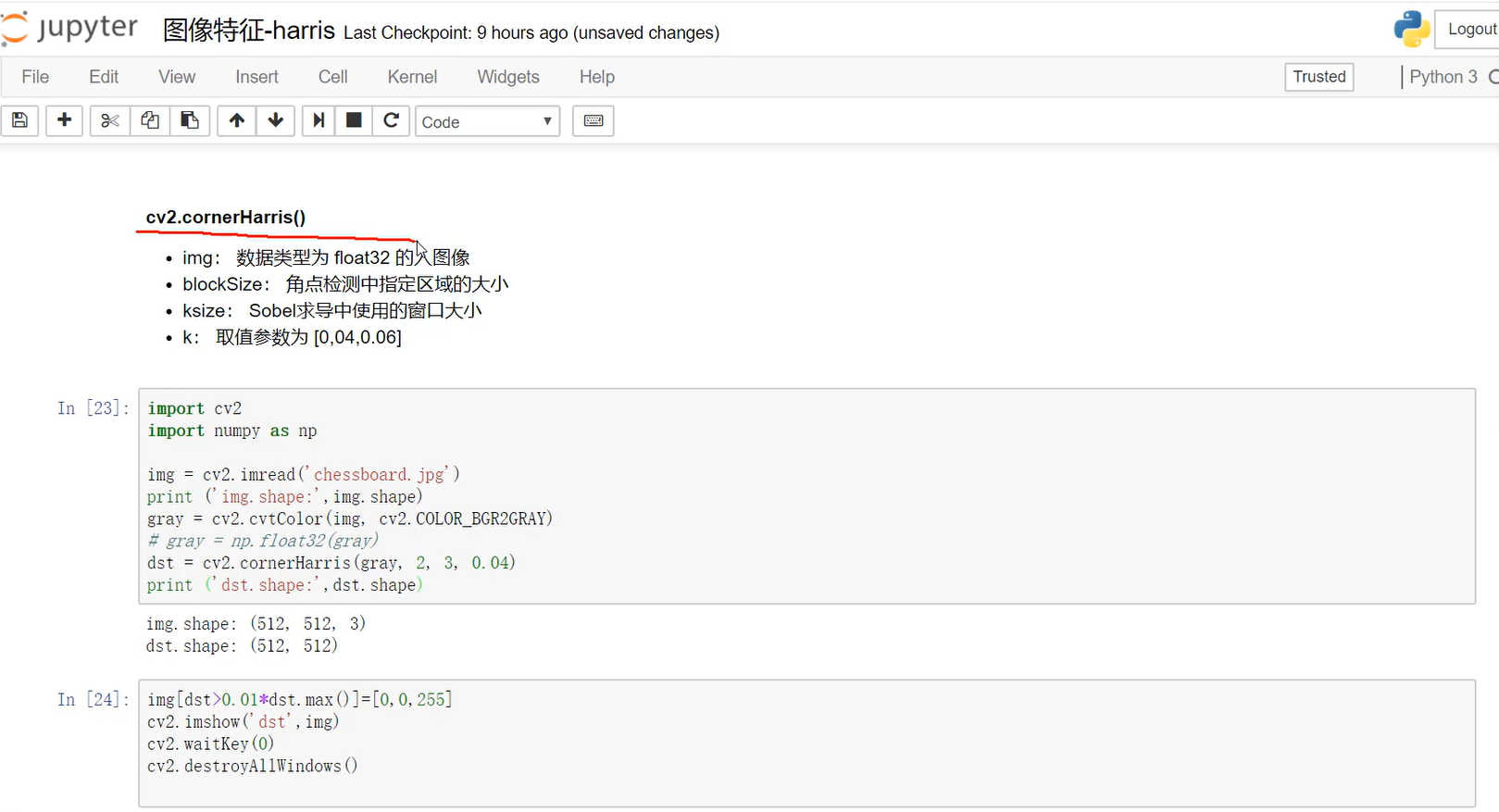

图像特征——Harris

基本原理：

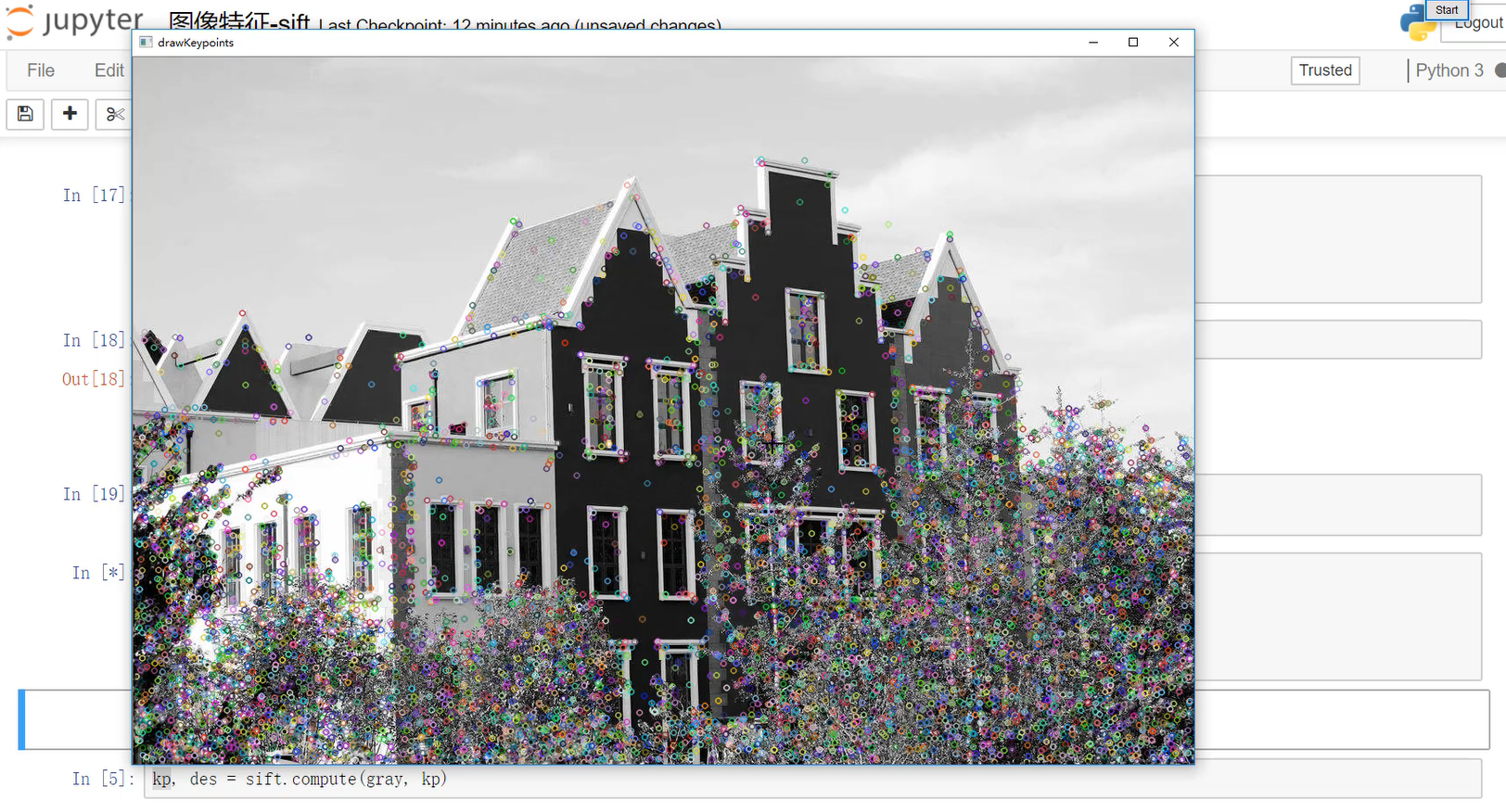

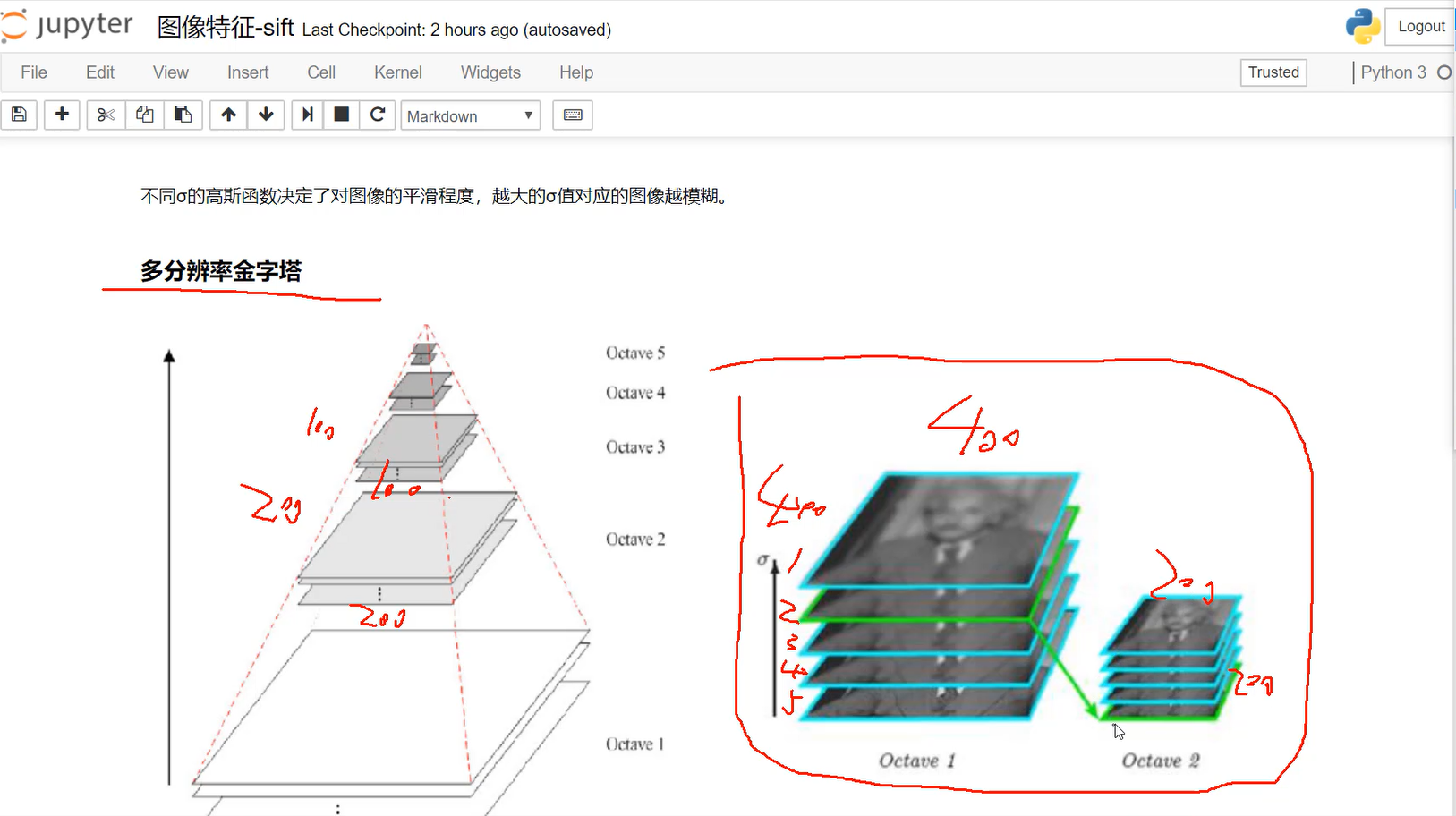

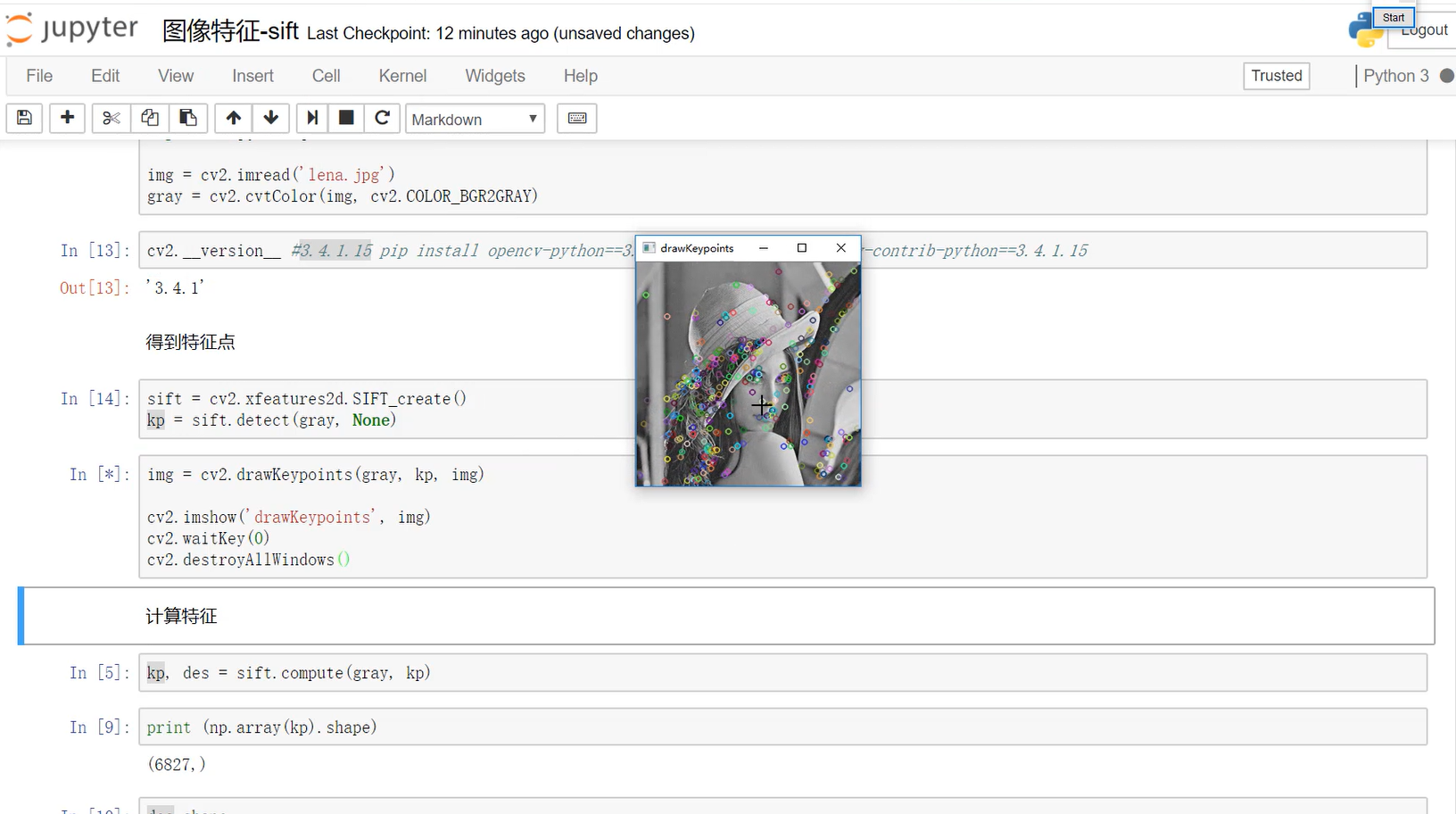

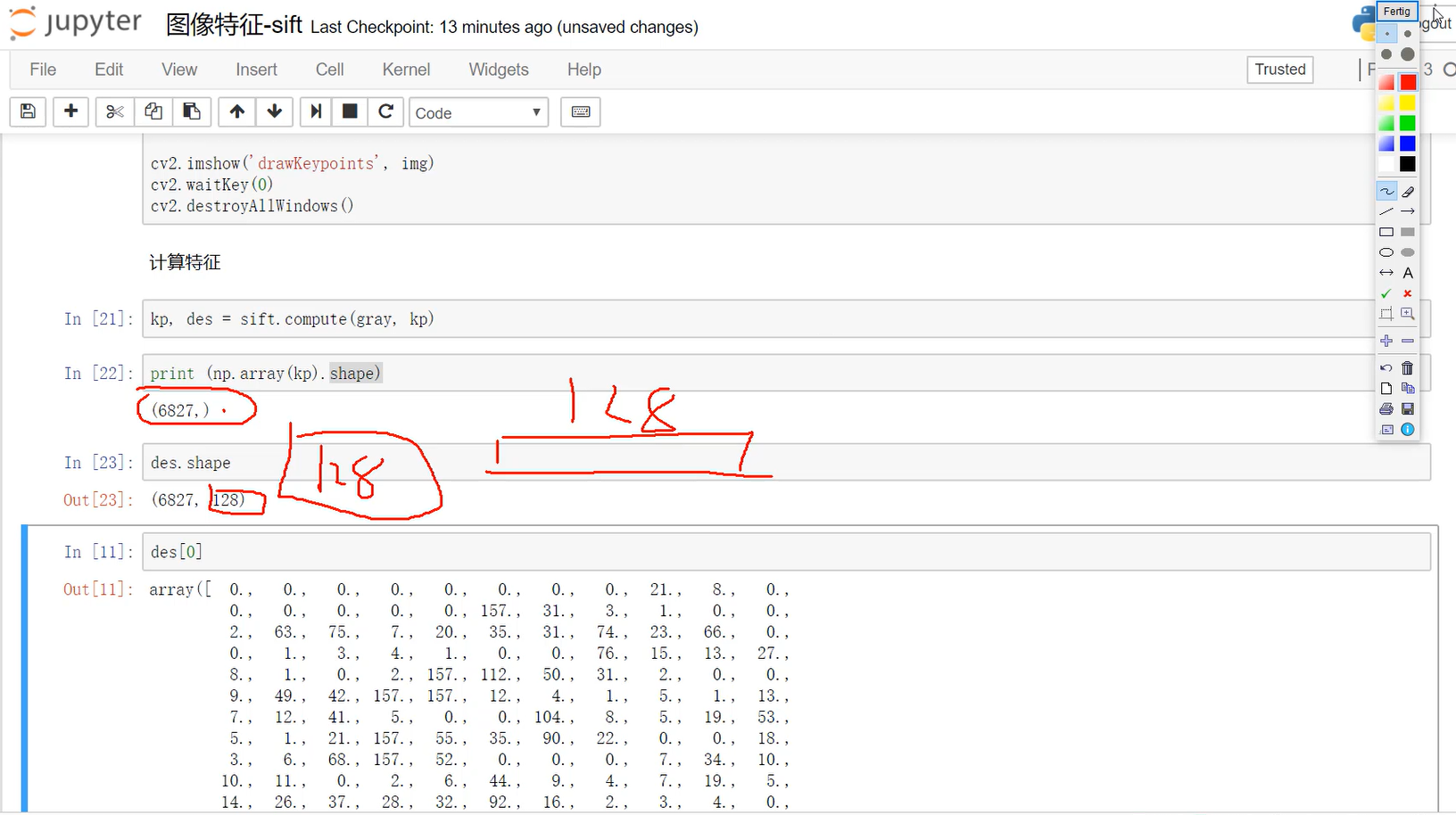

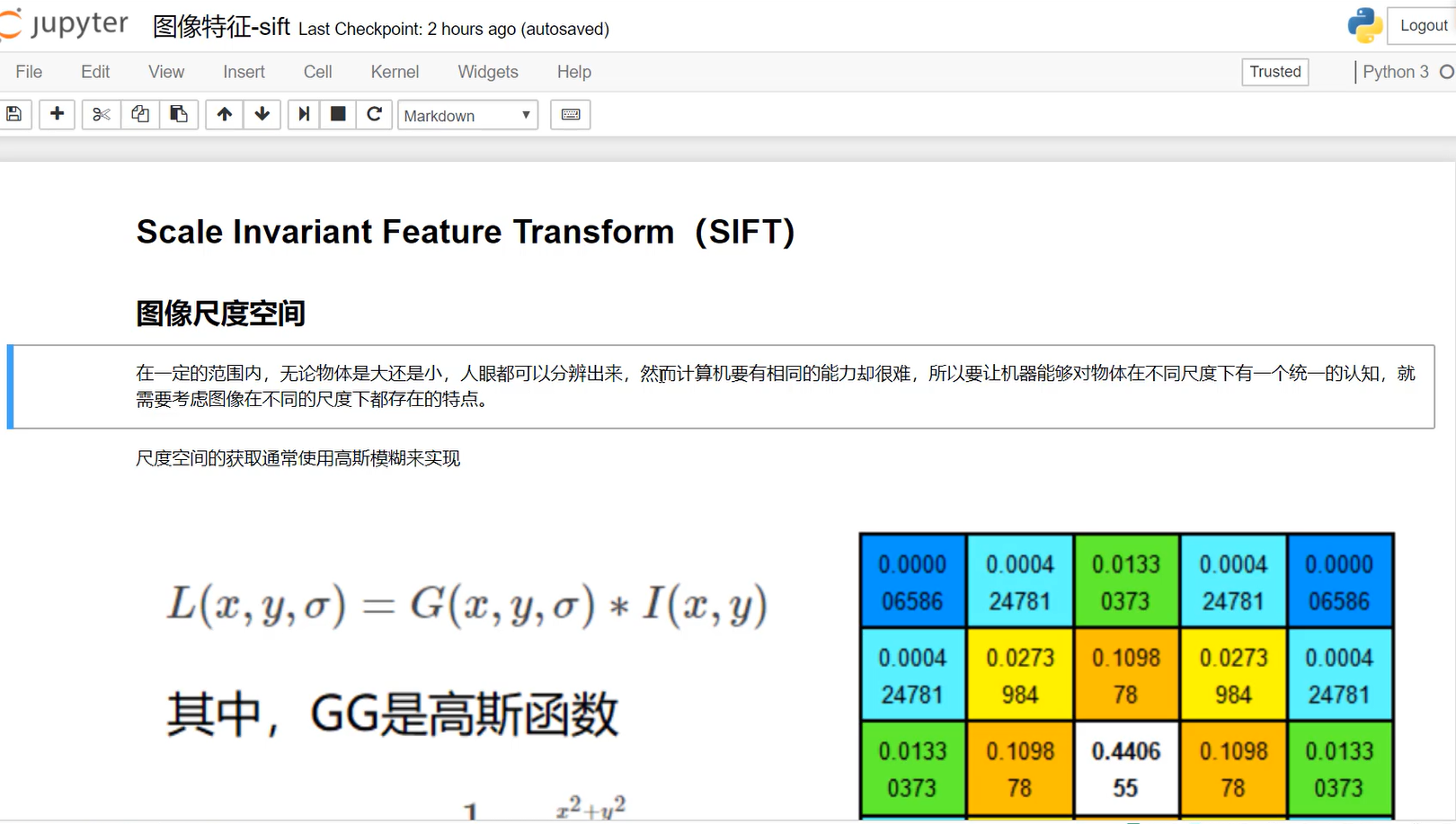

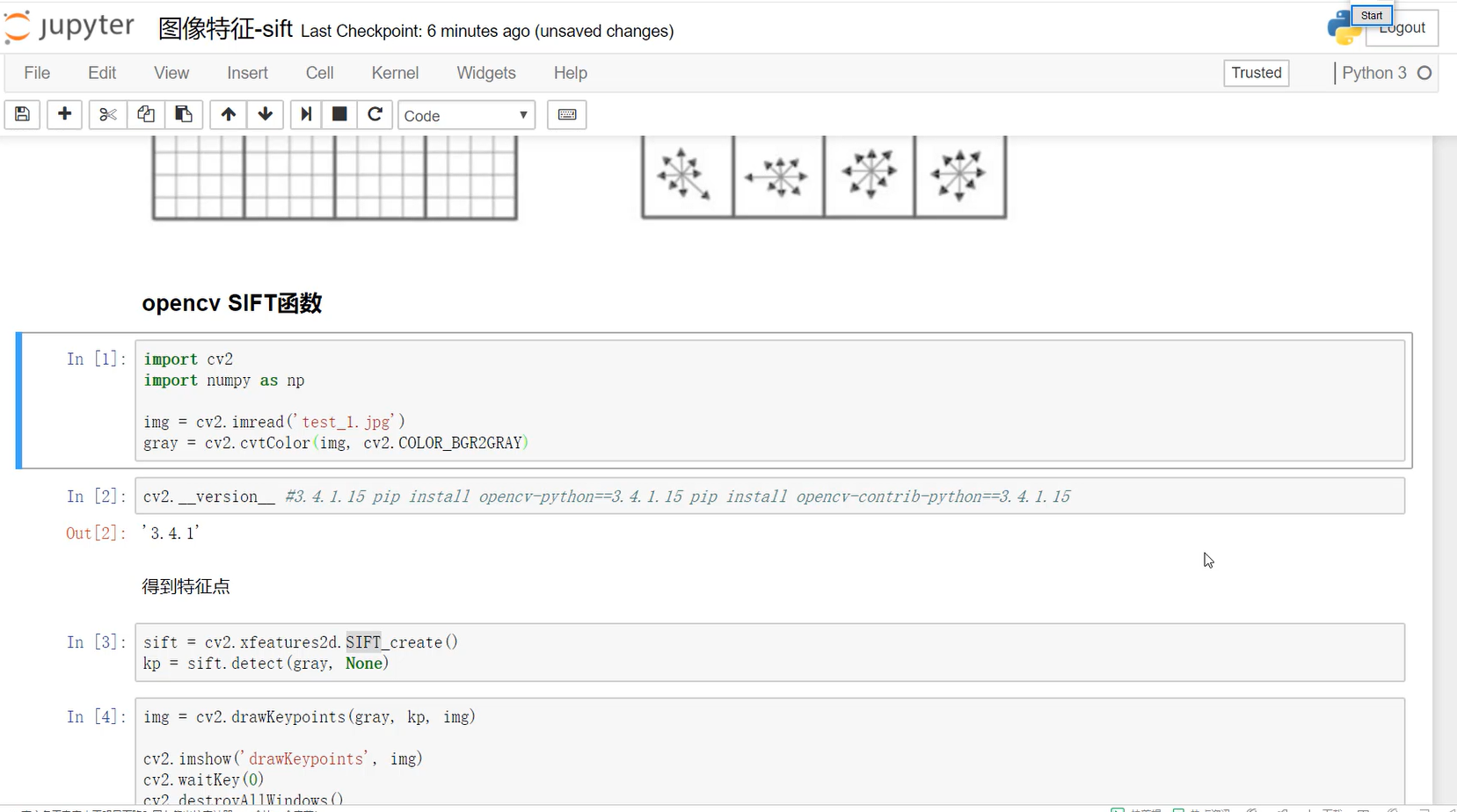

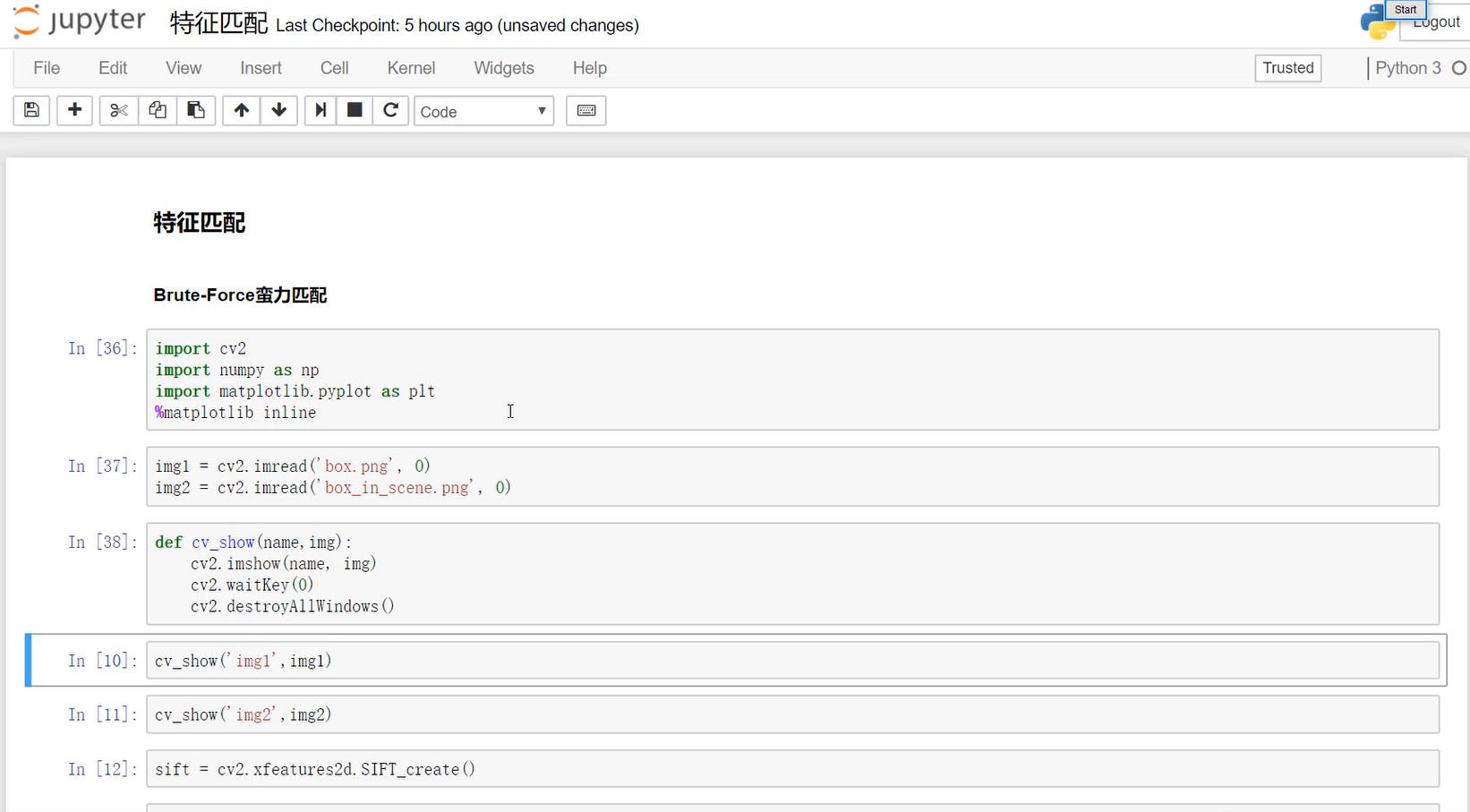

图像特征——sift

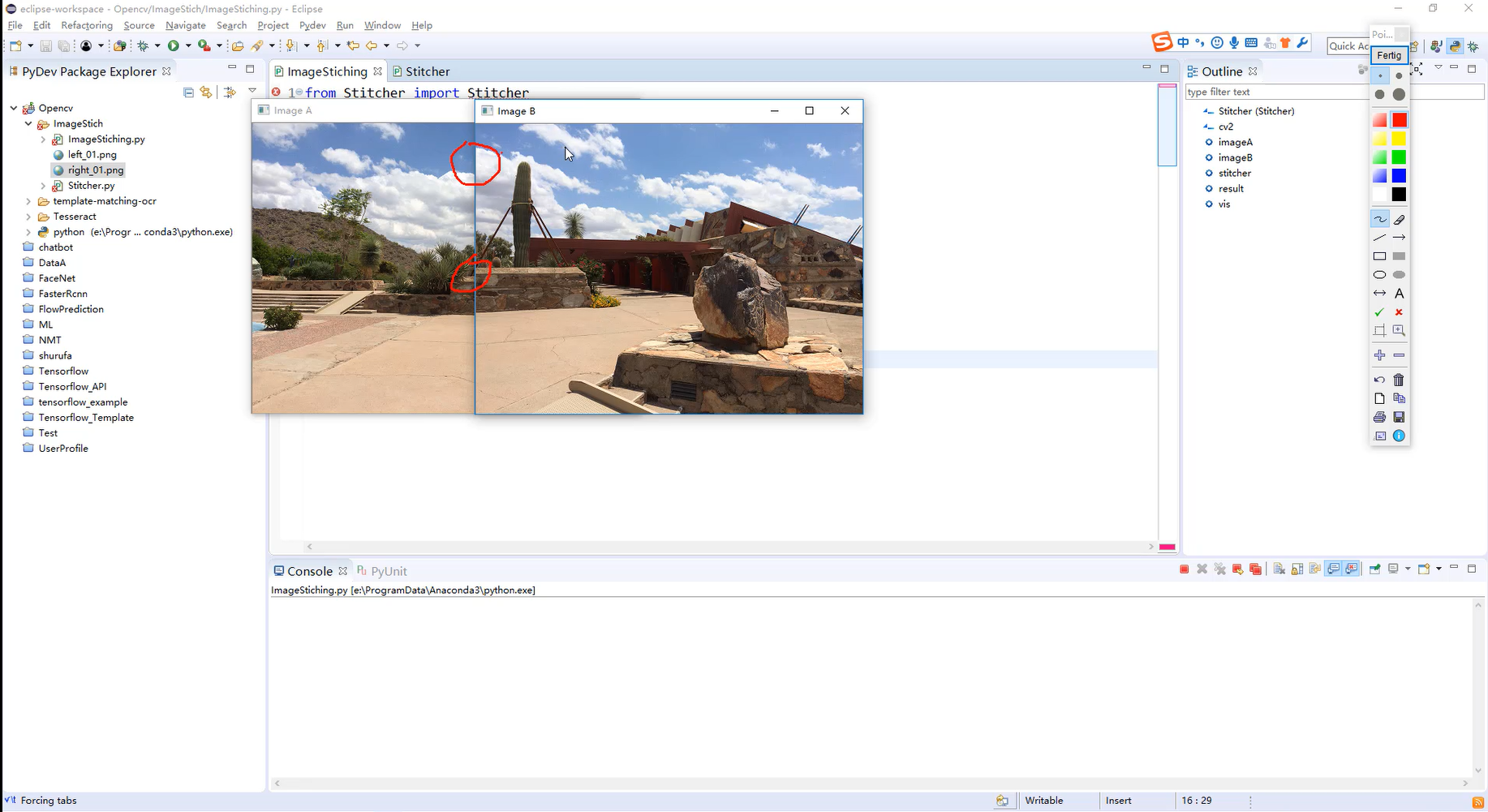

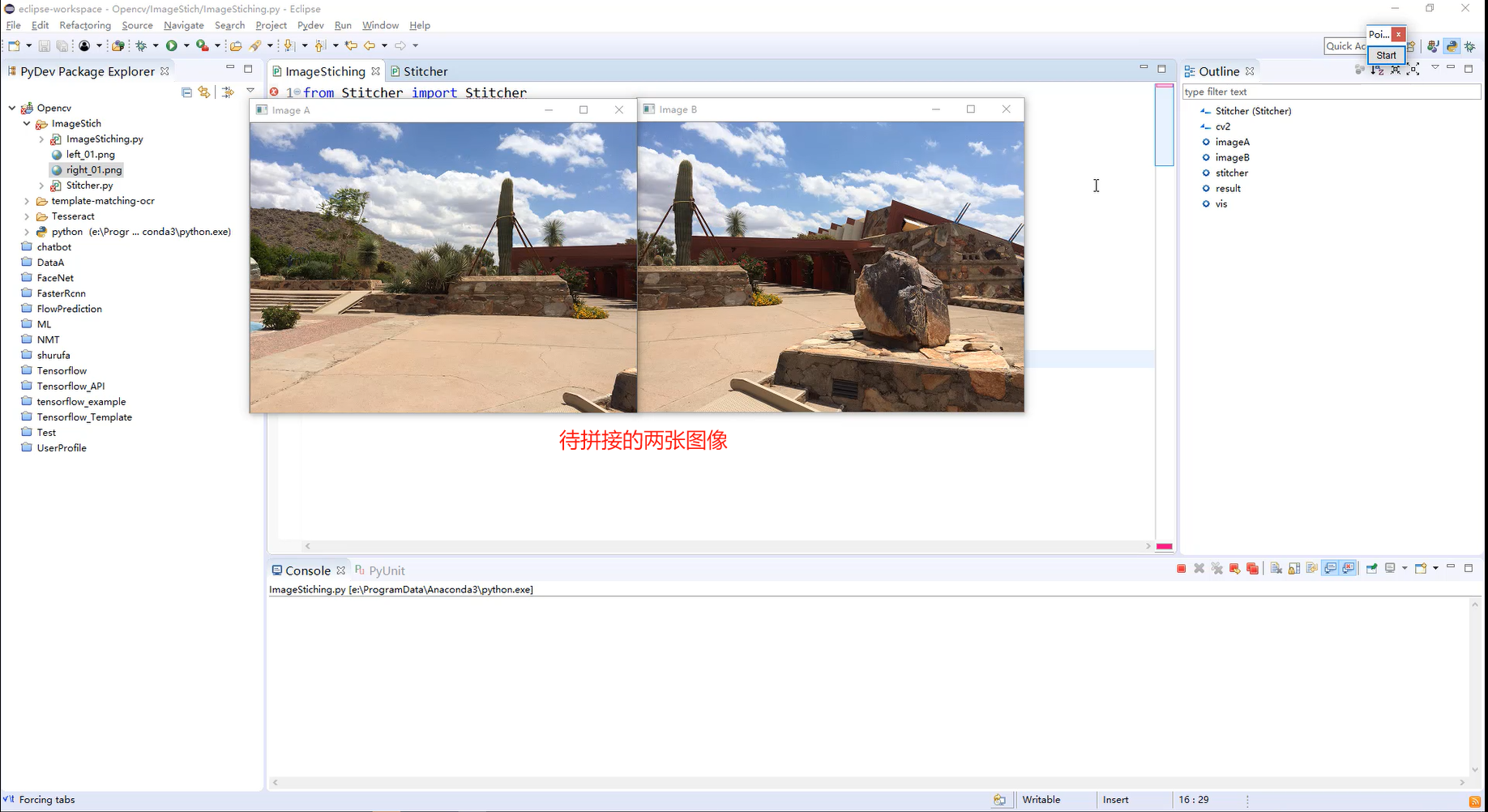

案例实战-全景图像拼接

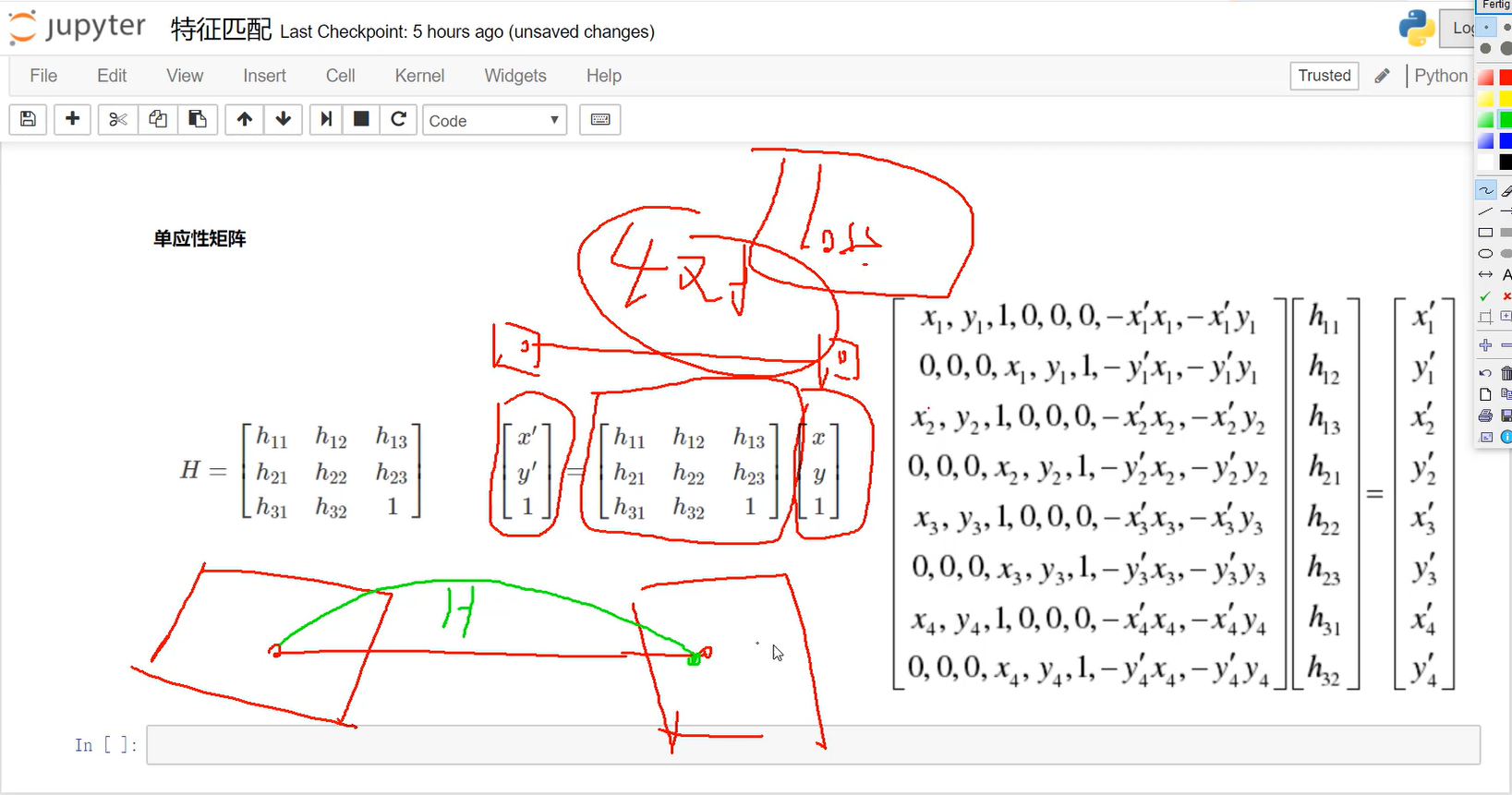

当我们对图像进行图像拼接或对图像进行投影变换、角度变换的过程中，最少需要有4对特征点；

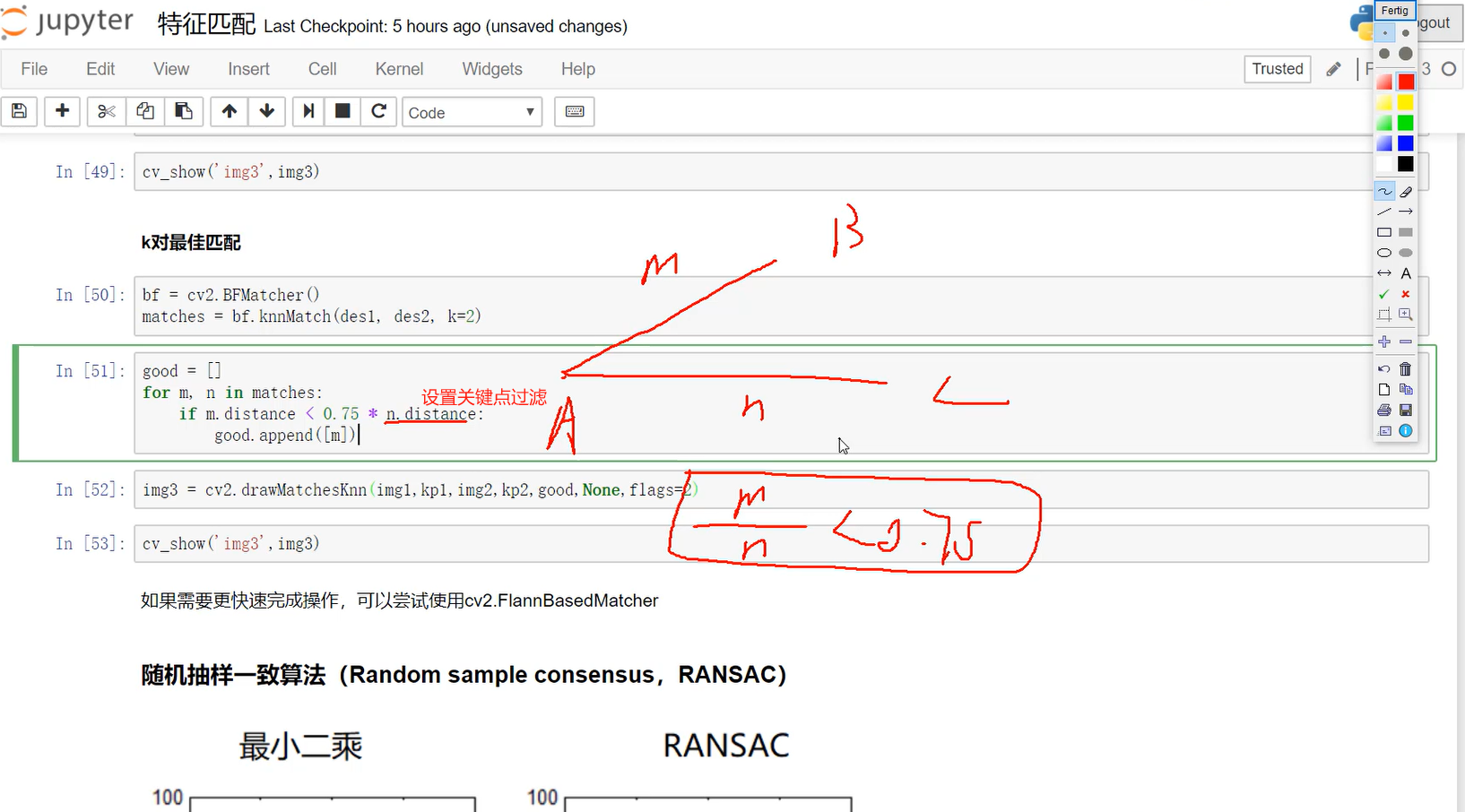

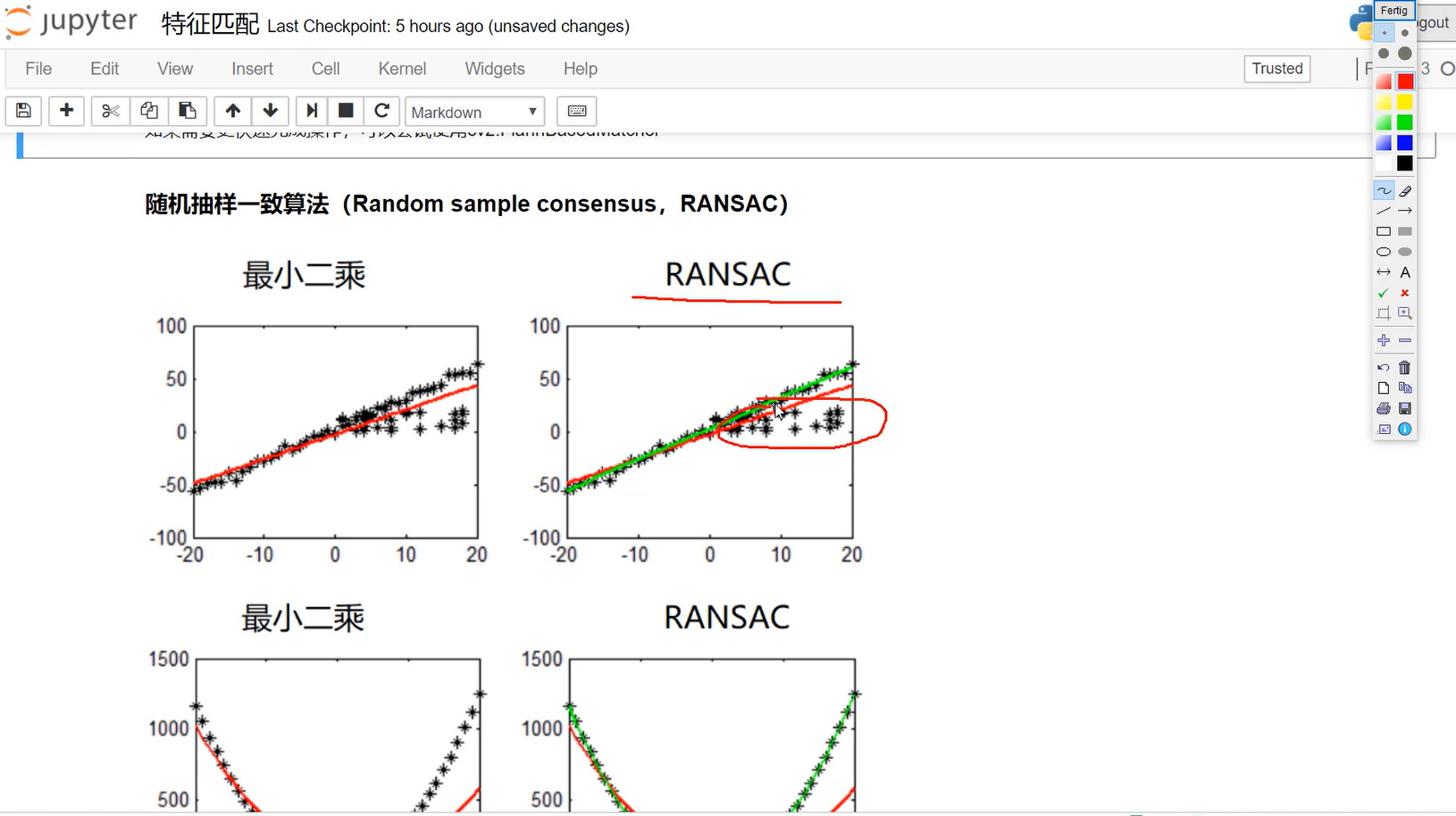

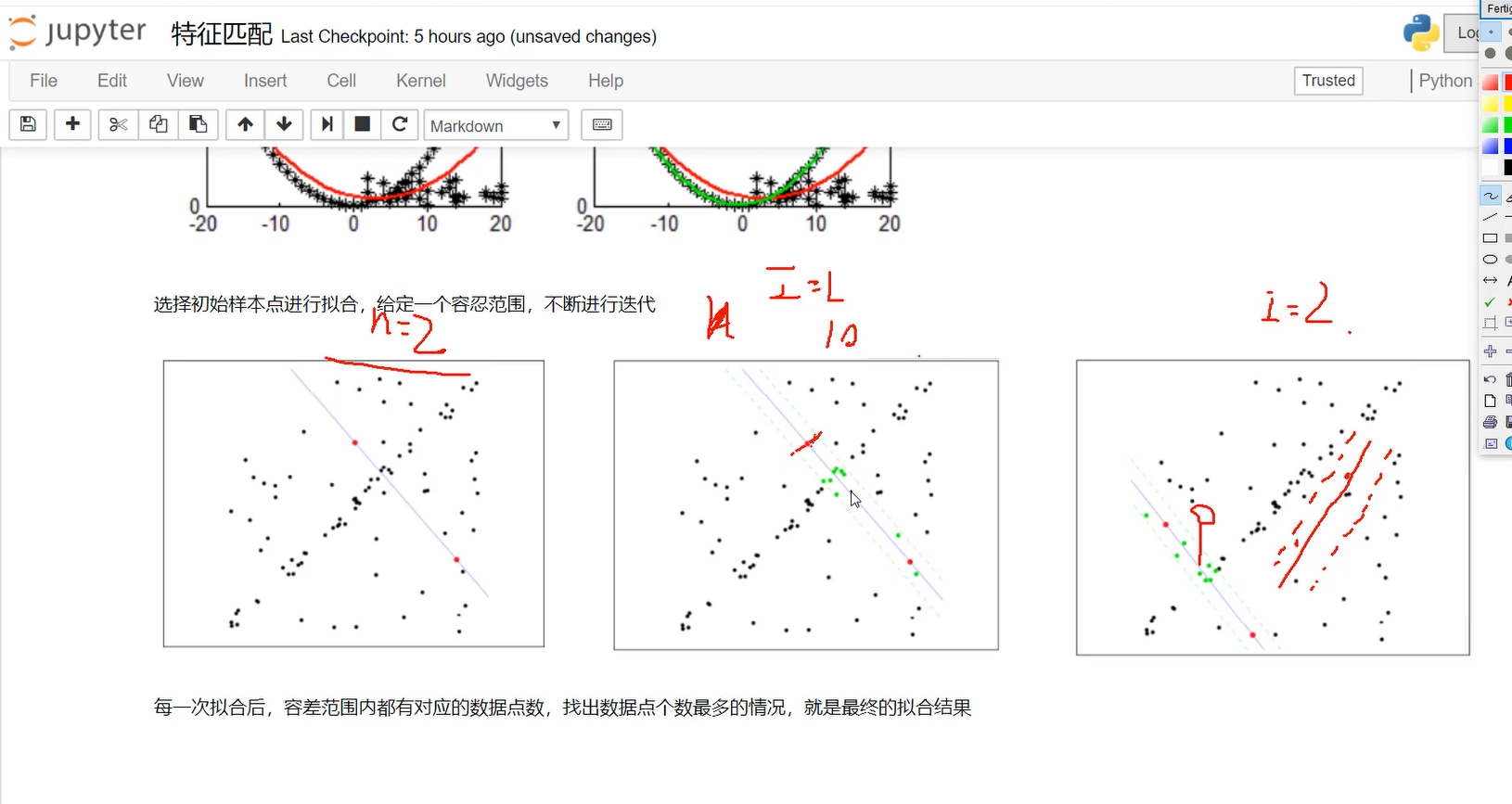

通过机器学习算法和loss function回归，比如通过随机抽样一致算法（RANSAC）找到最适合4对特征点：

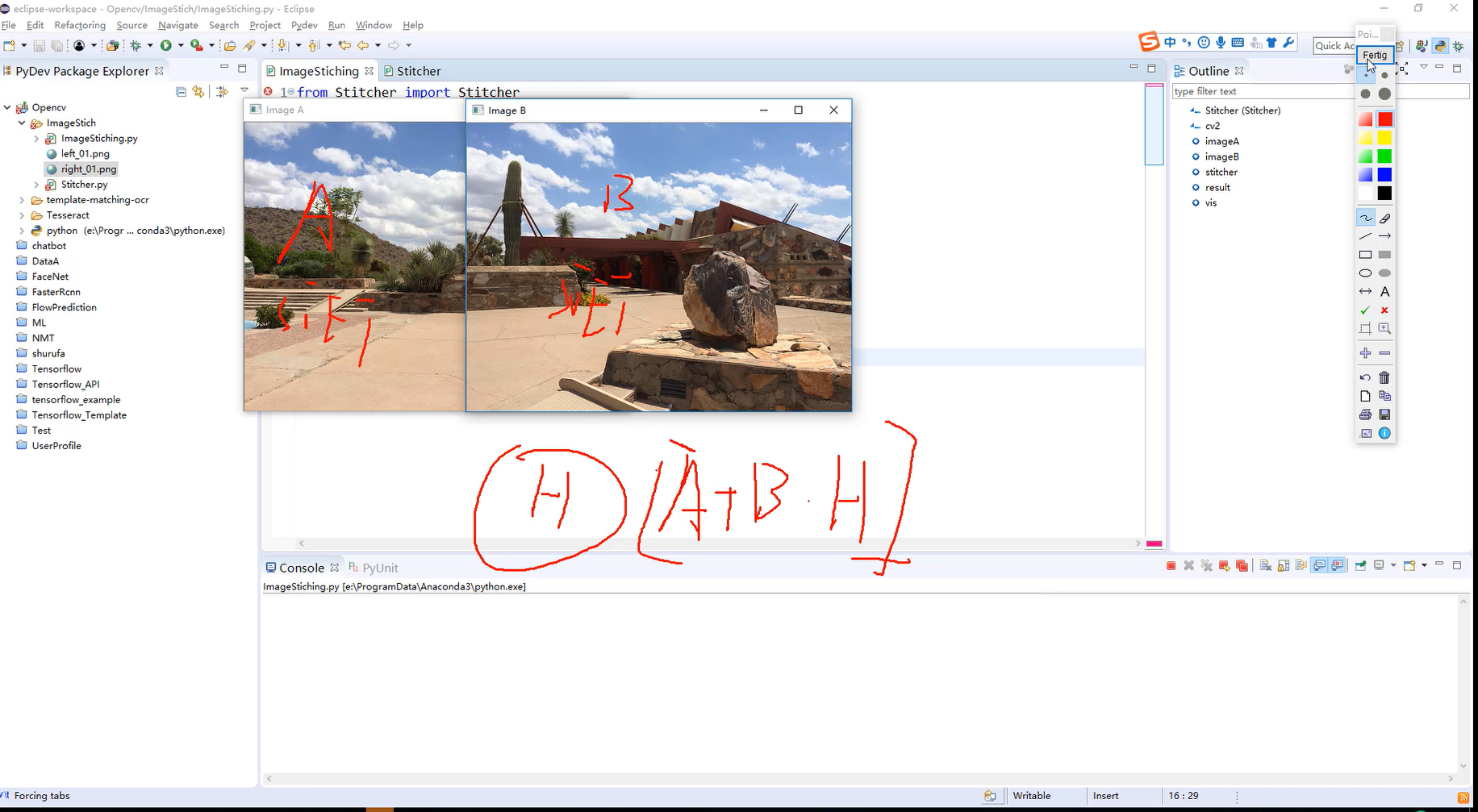

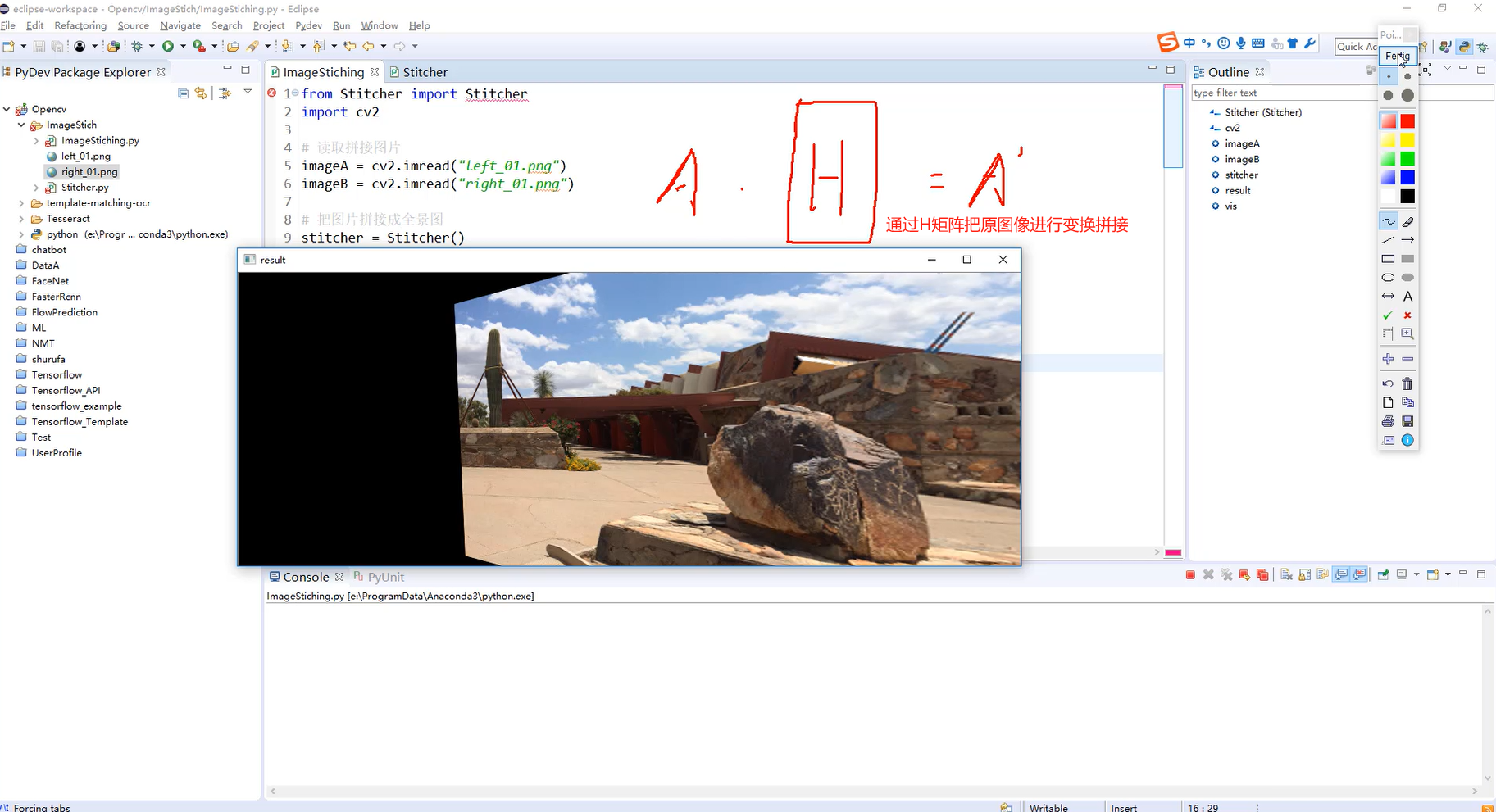

图像拼接的流程：①求变换矩阵（把图像进行旋转、内凹、拉伸等操作）；②对两张图像经过SIFT特征提取、H矩阵变换、特征匹配后，求得拼接后的图像结果；

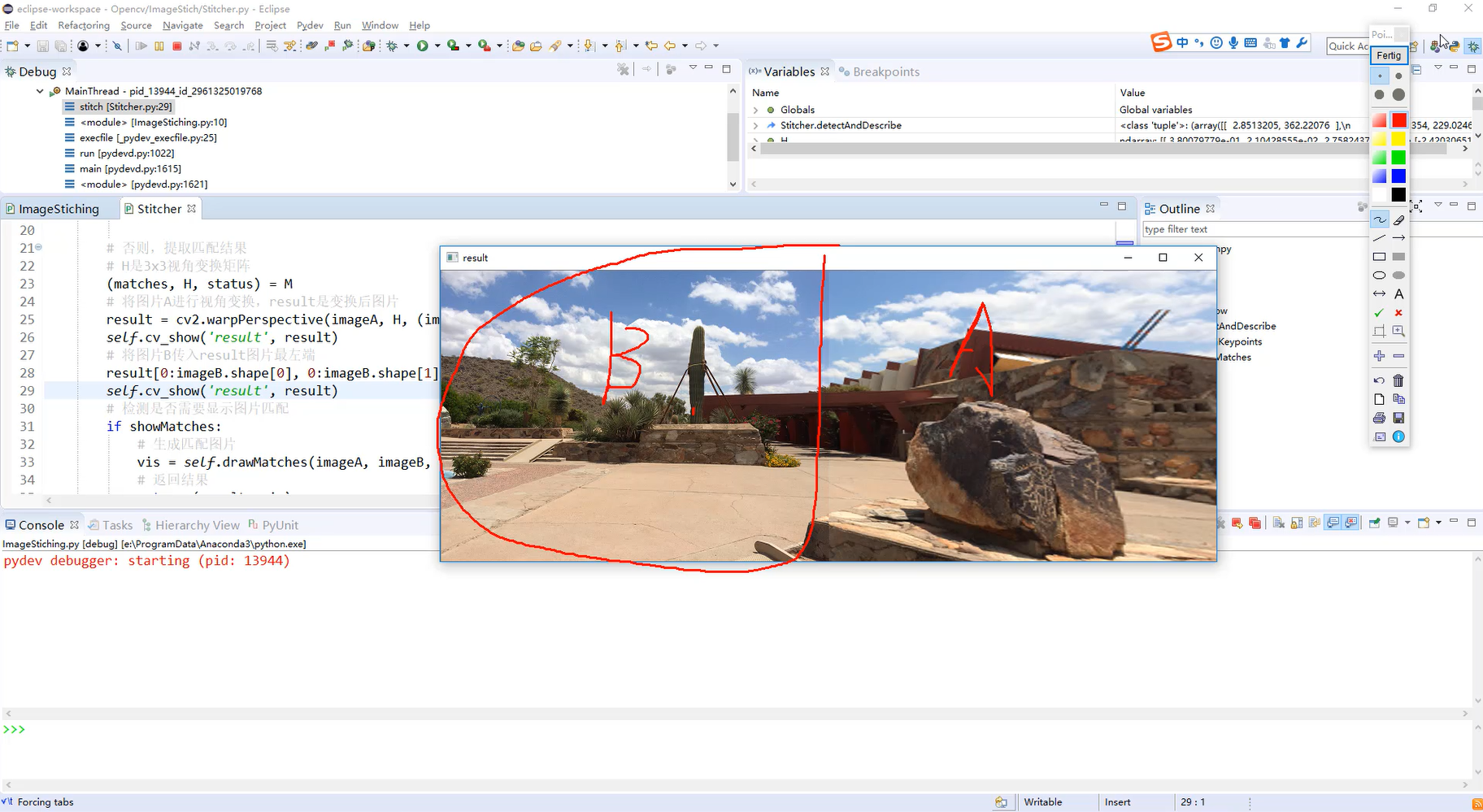

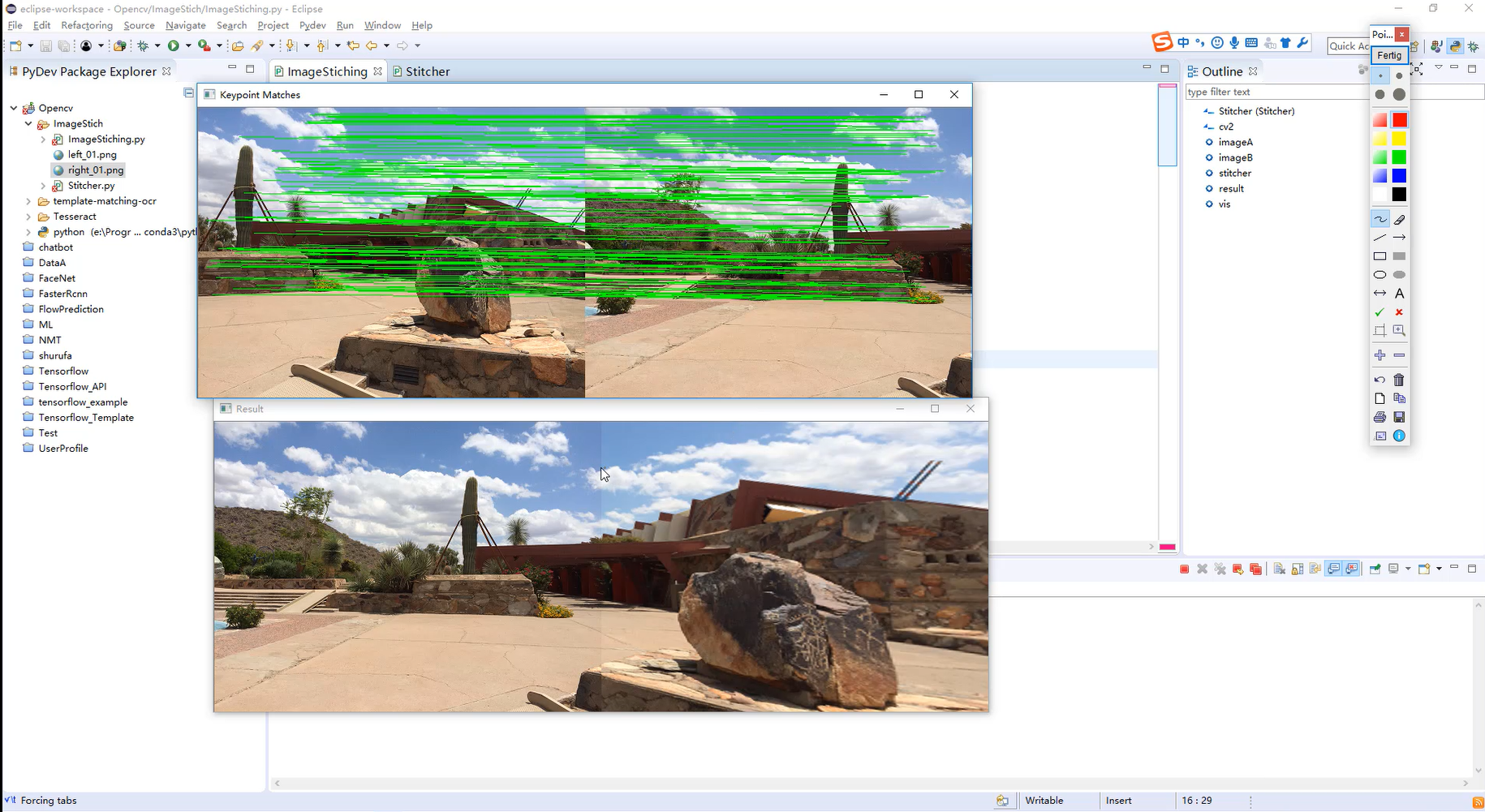

拼接完成的最终结果：

整体流程解读：

SIFT特征提取部分：

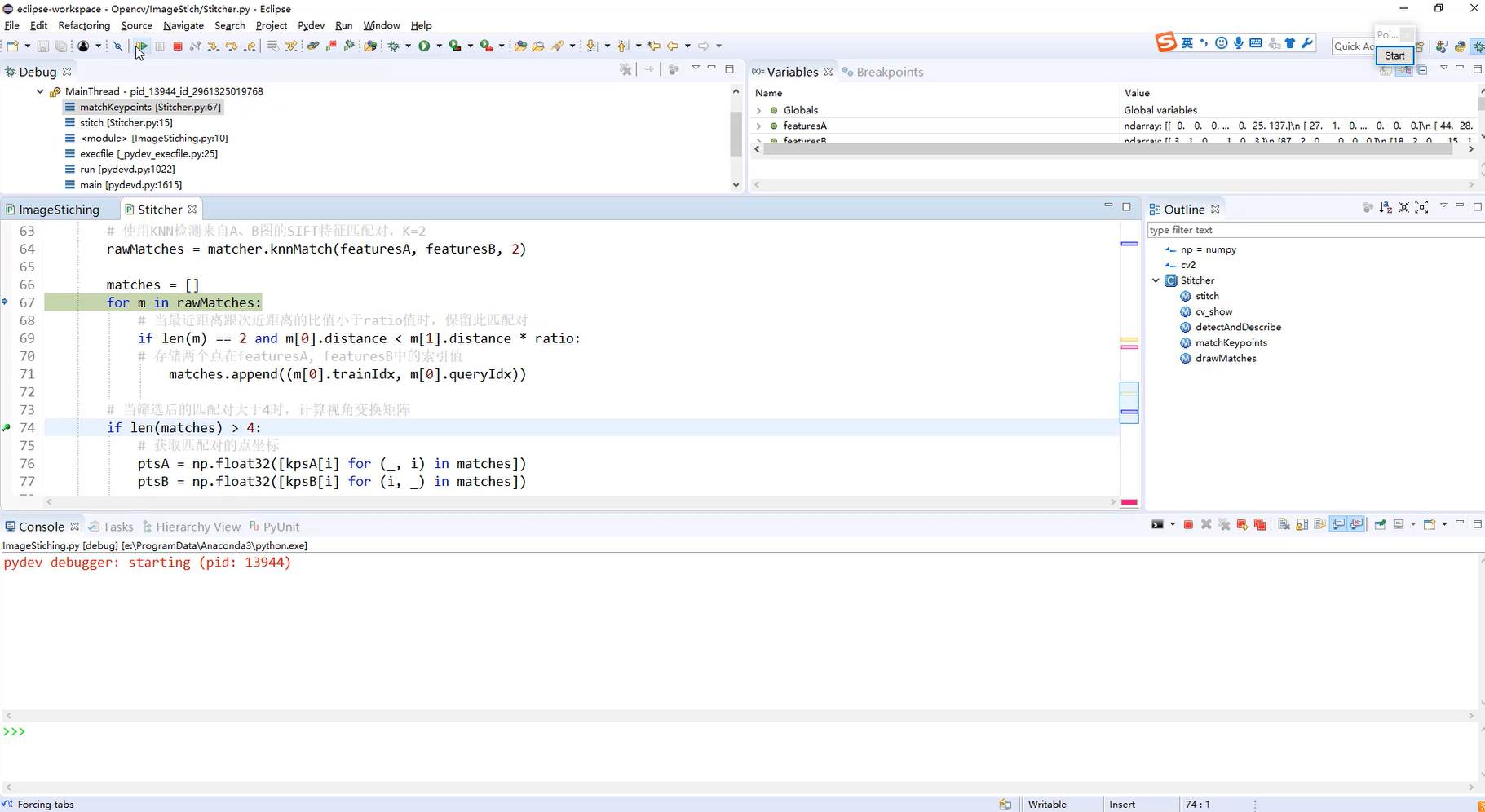

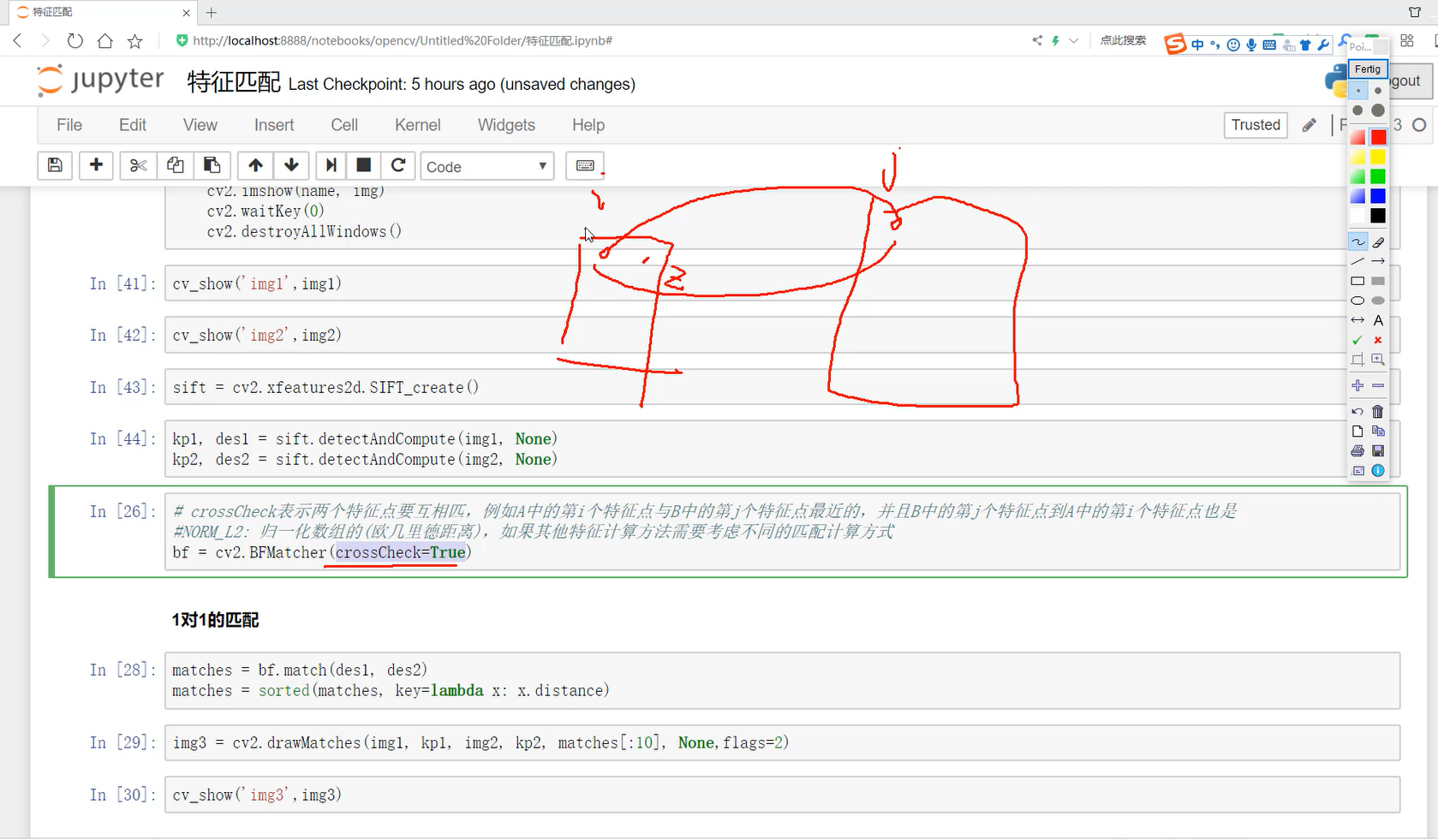

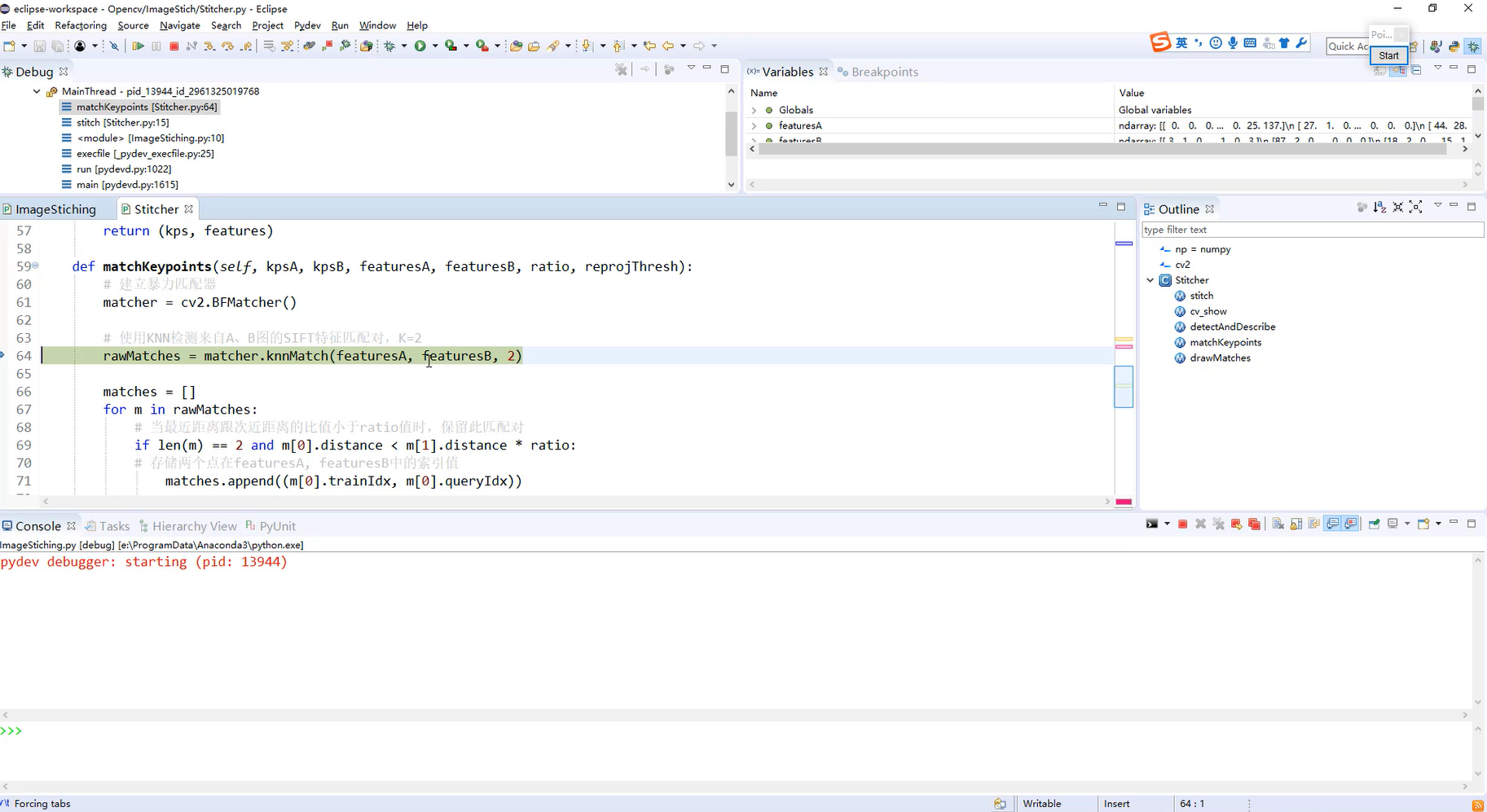

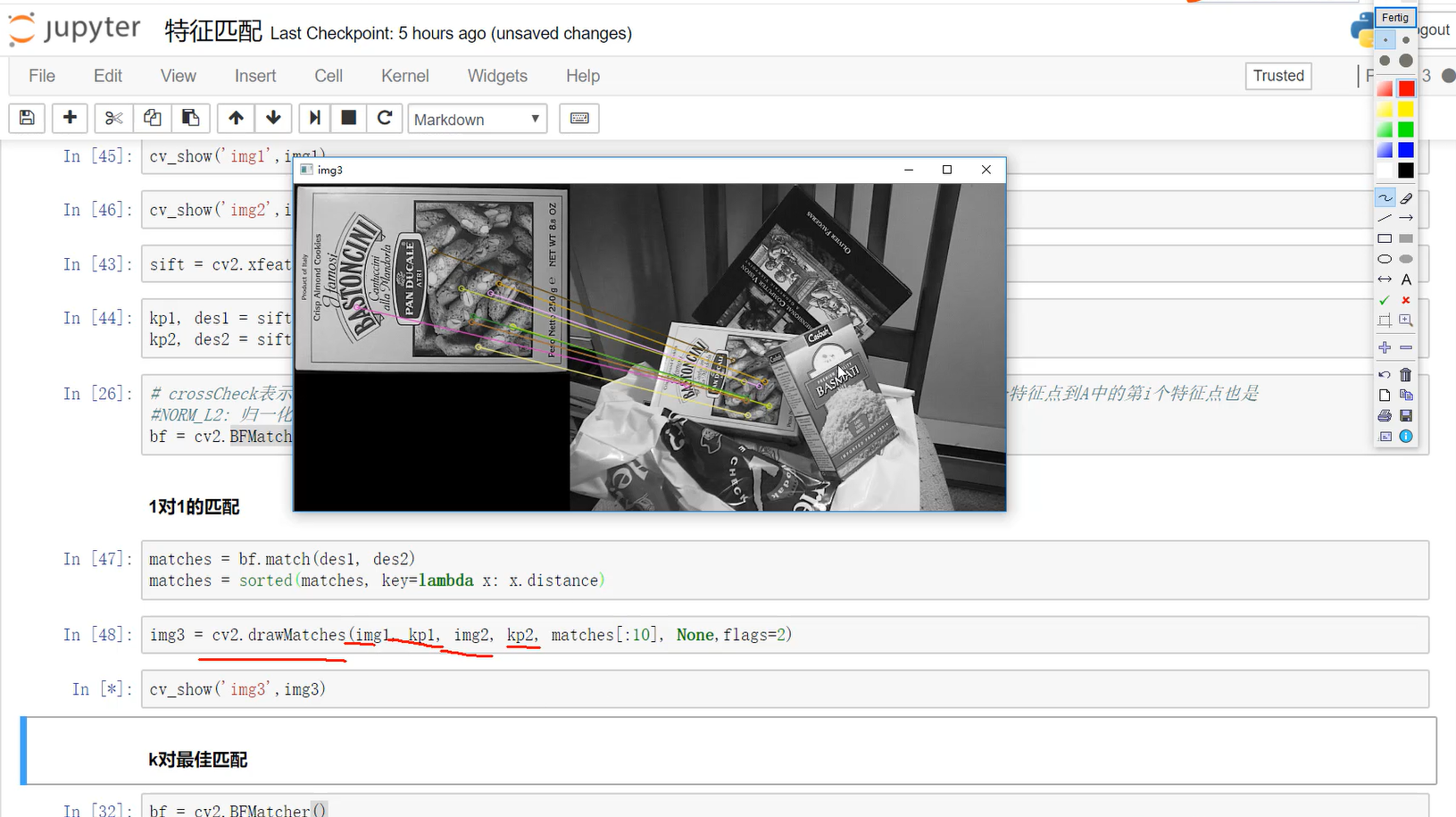

关键点匹配部分：

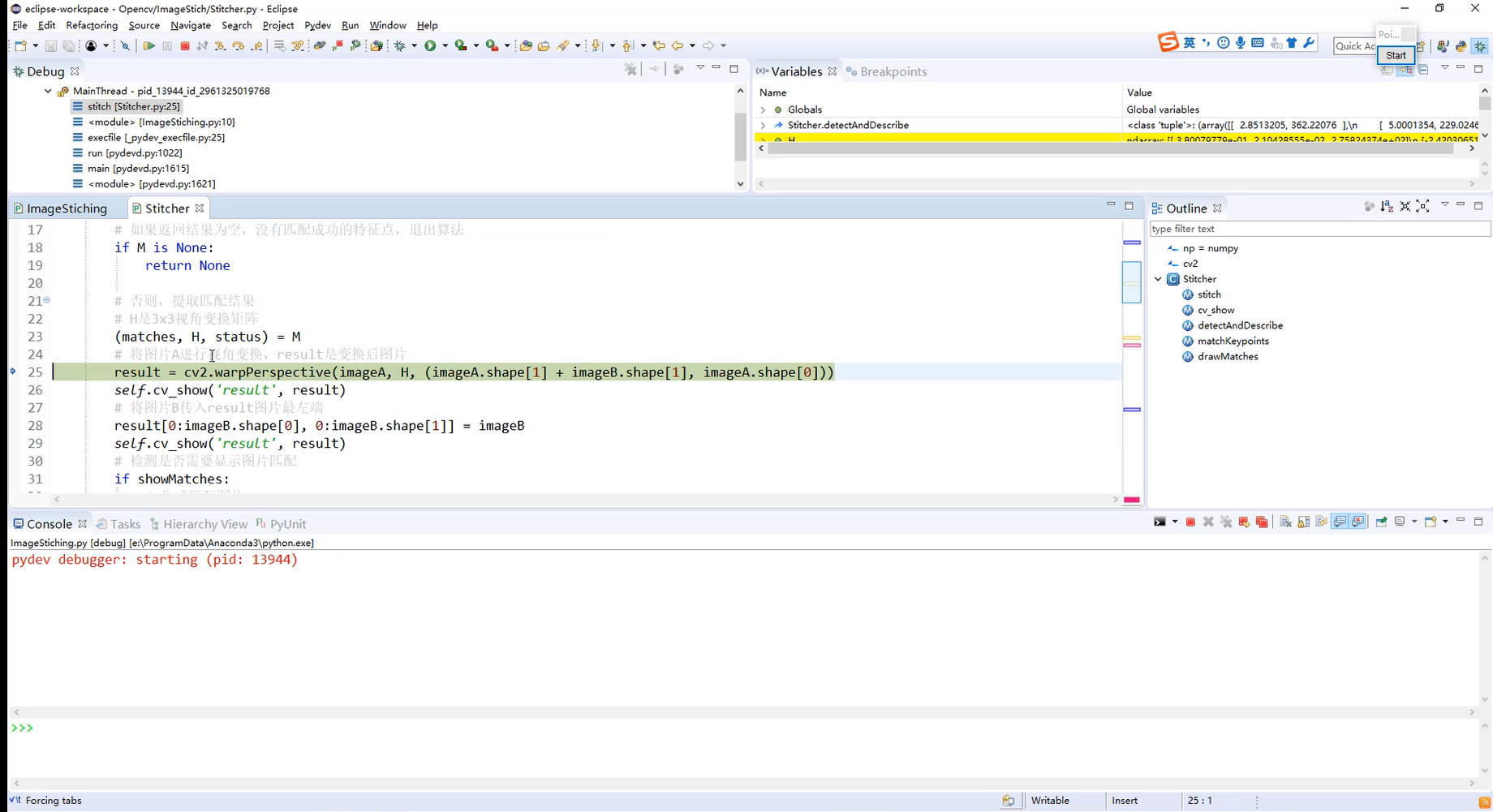

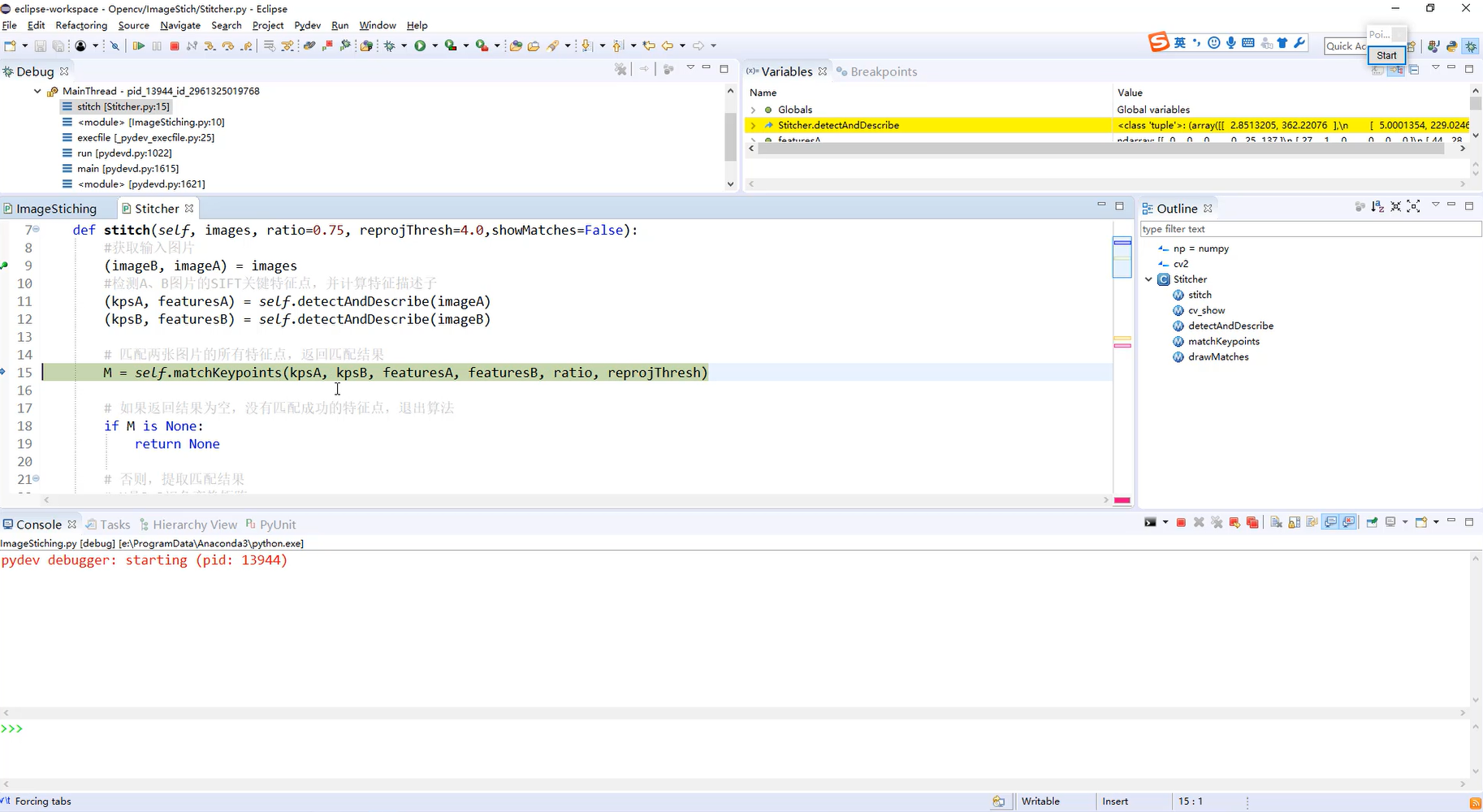

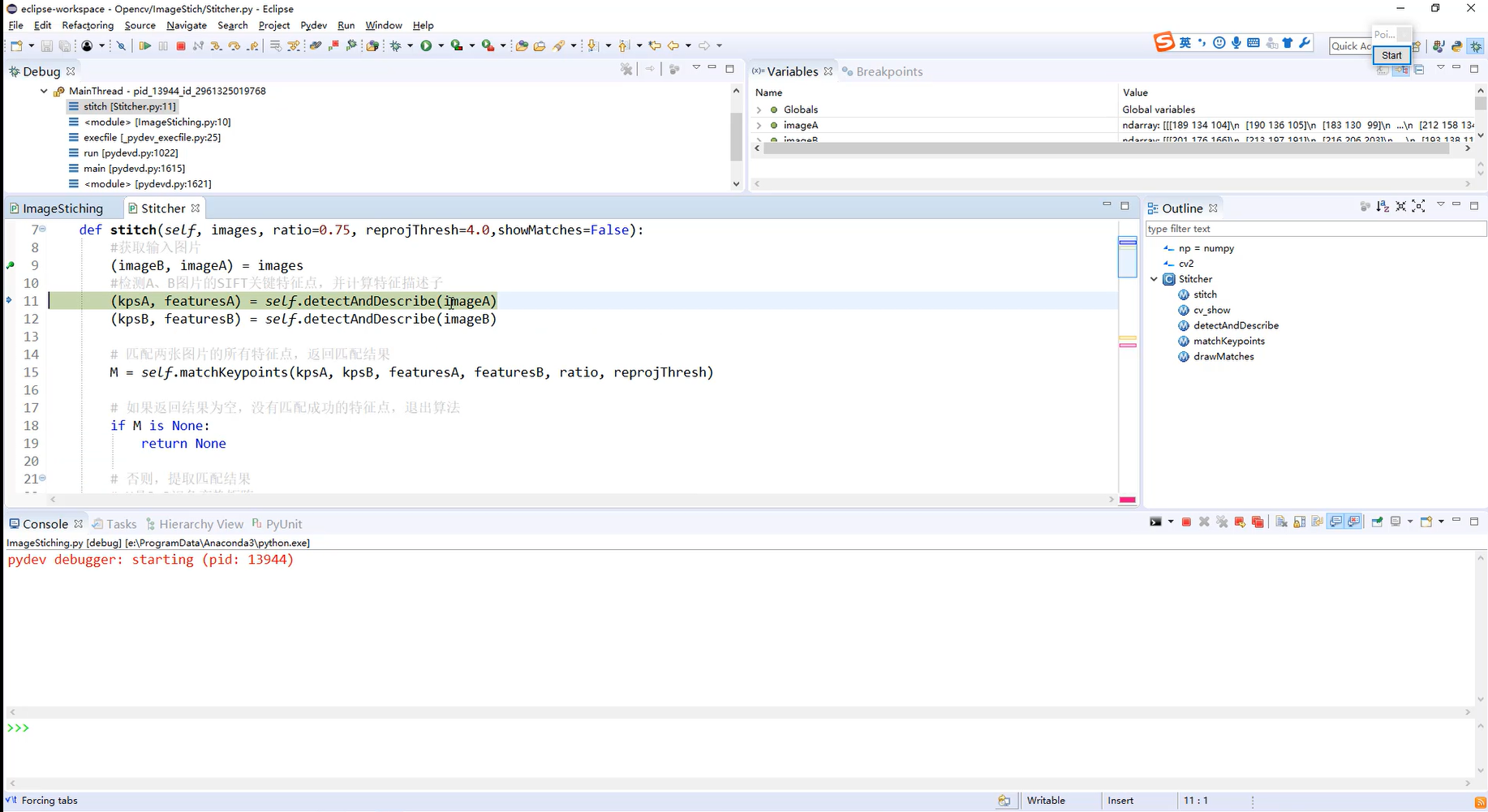

图像拼接函数部分1：

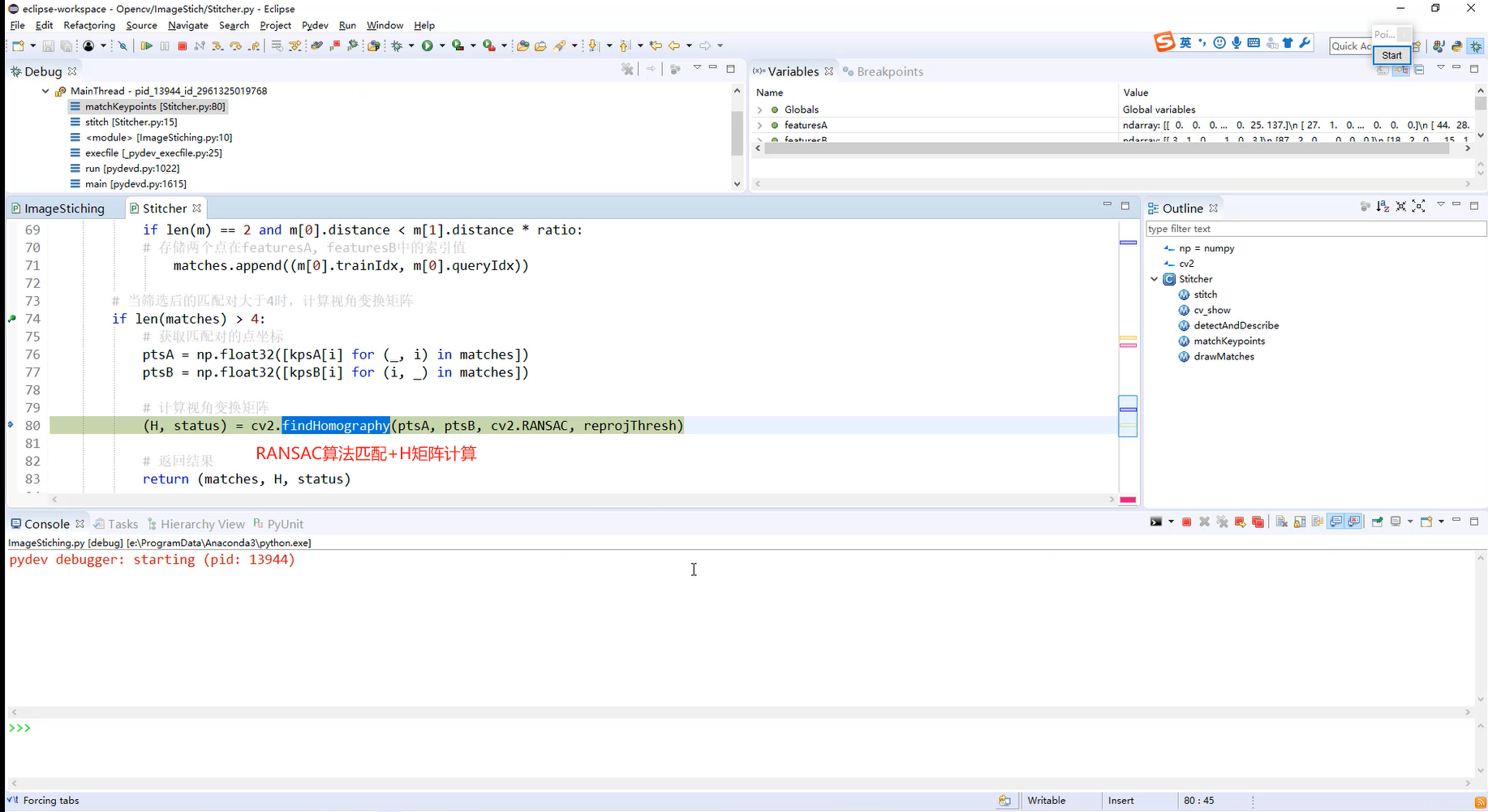

RANSAC算法匹配+H矩阵计算返回

图像拼接函数部分2：

图像拼接函数部分3：

图像拼接函数部分4：

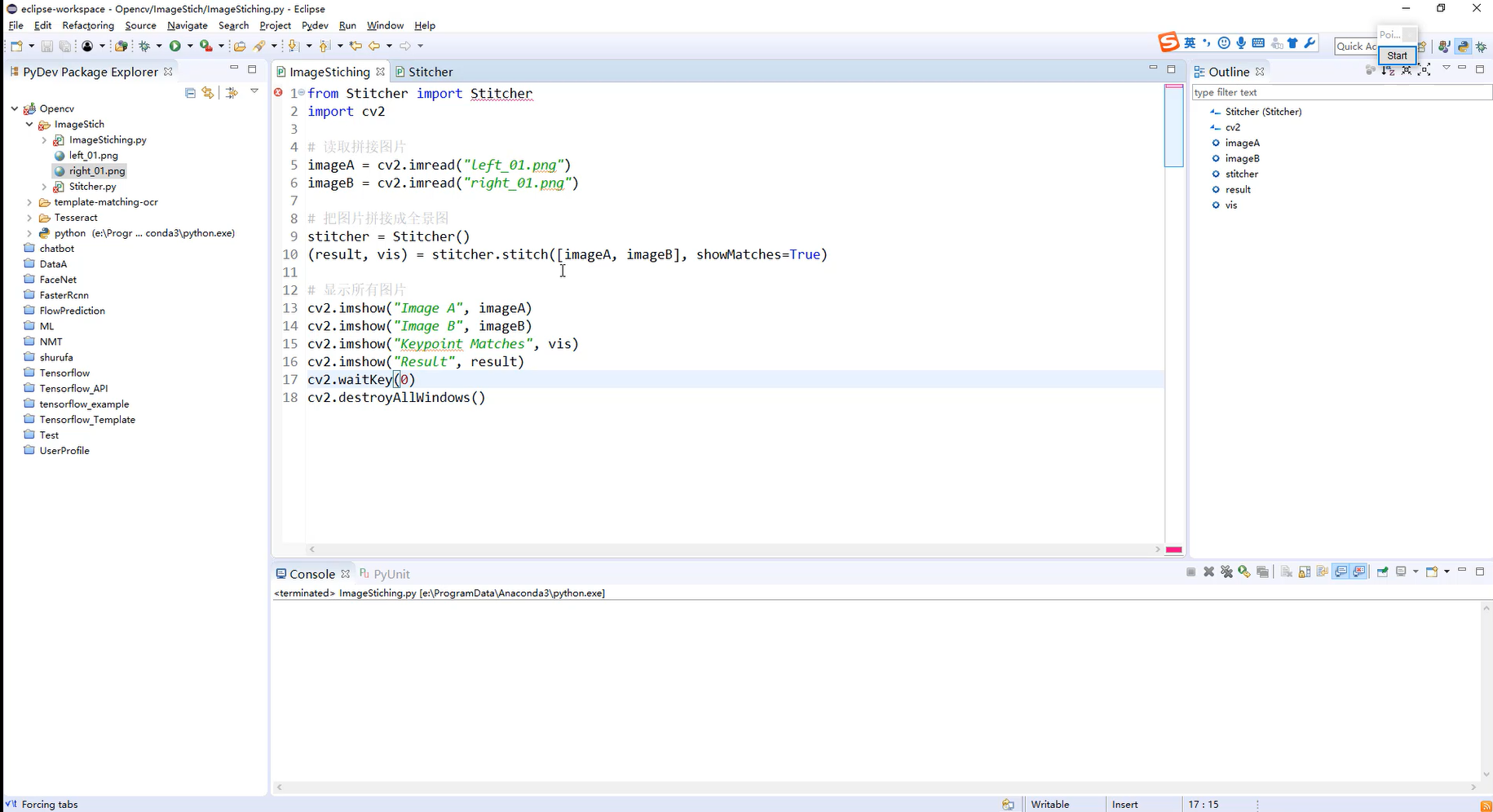

主函数：

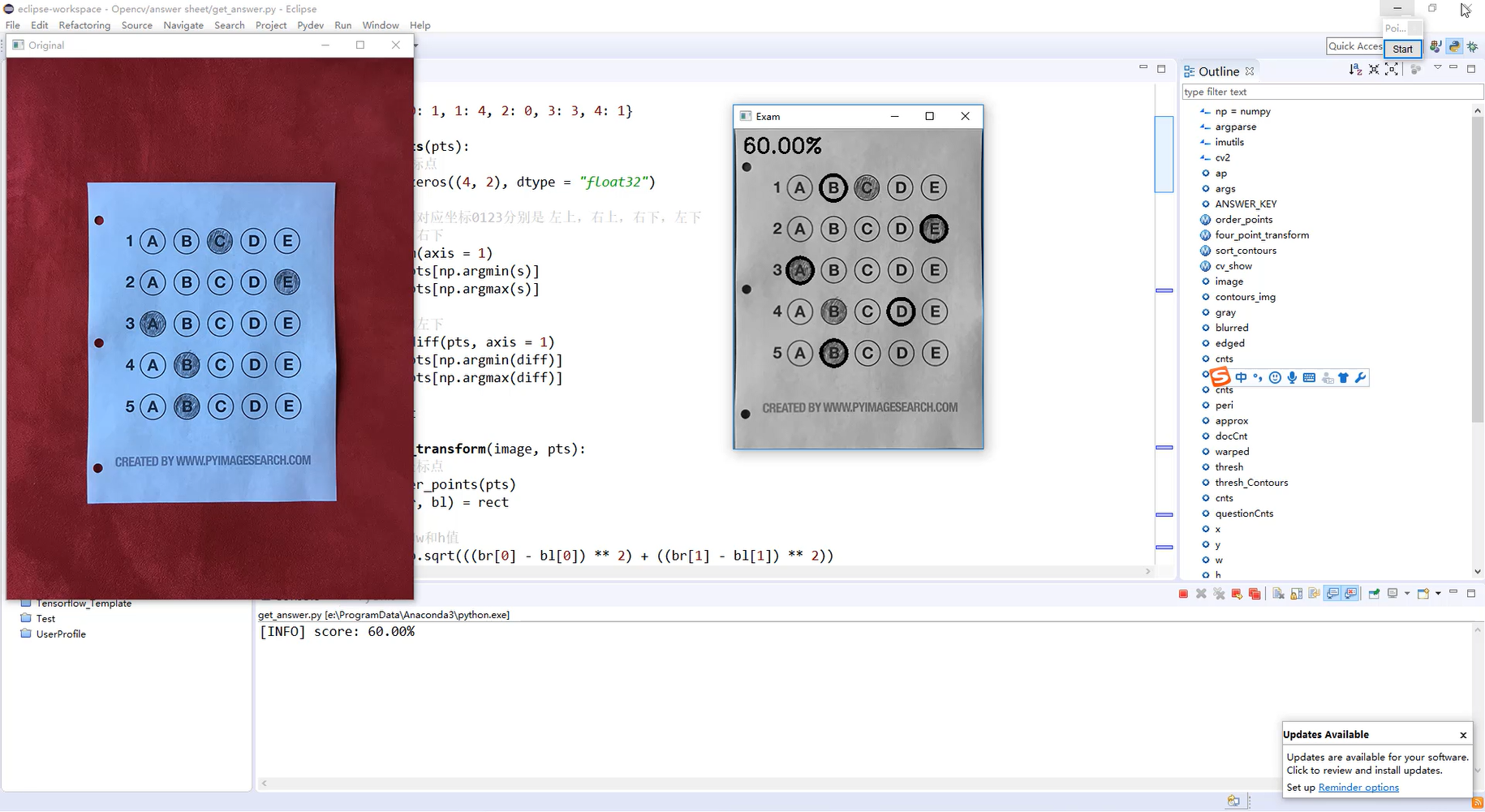

项目实战——答题卡识别判卷

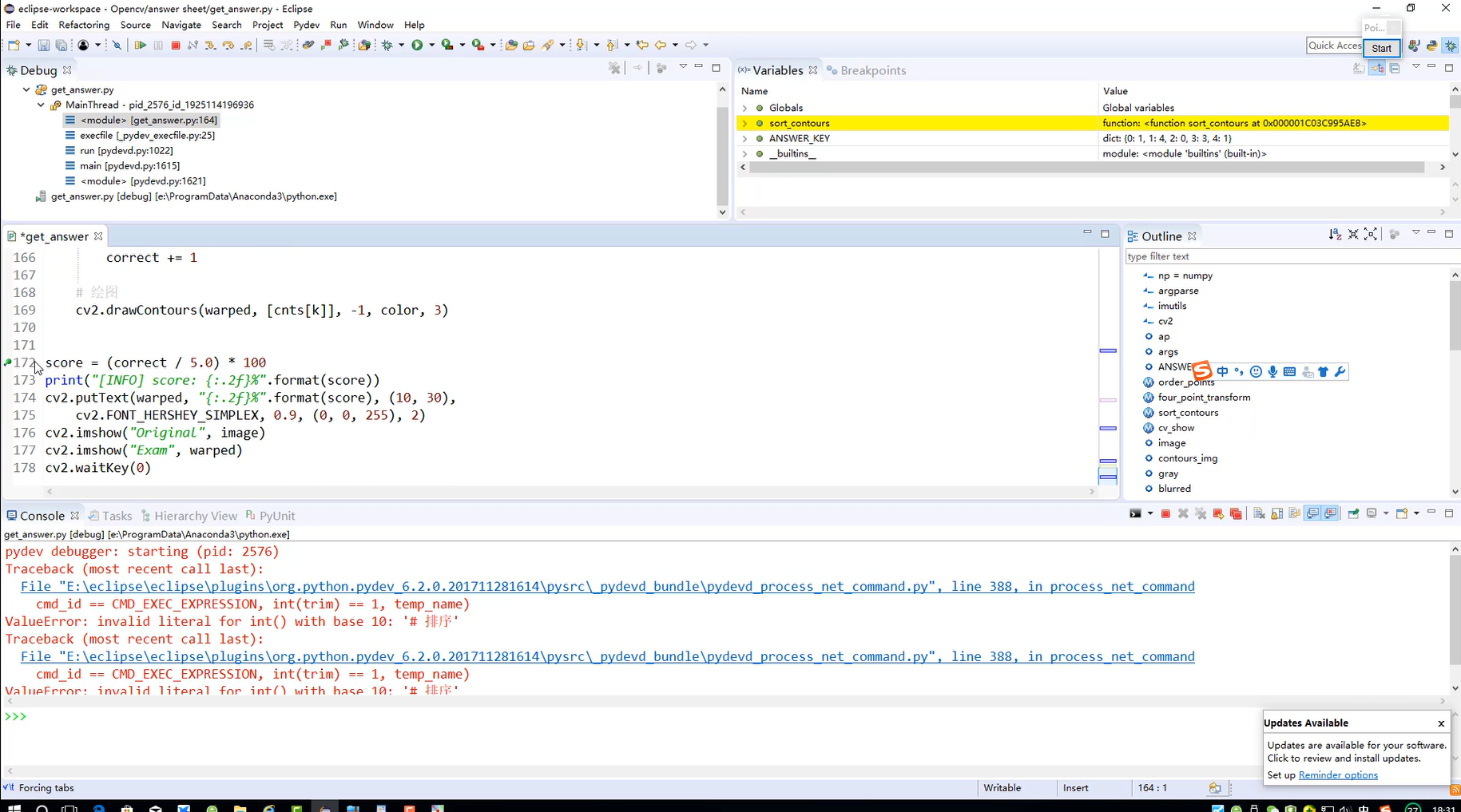

整体流程与效果

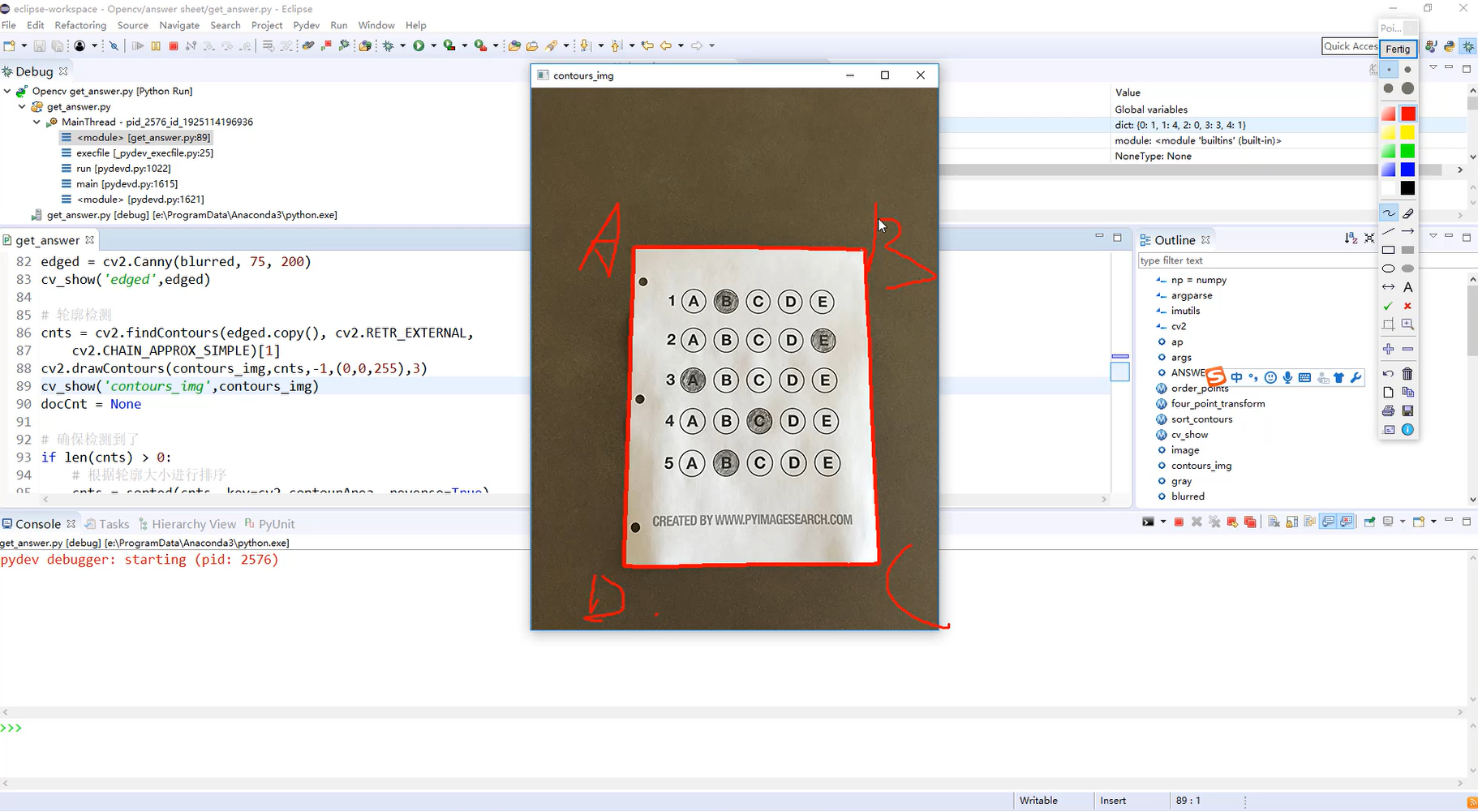

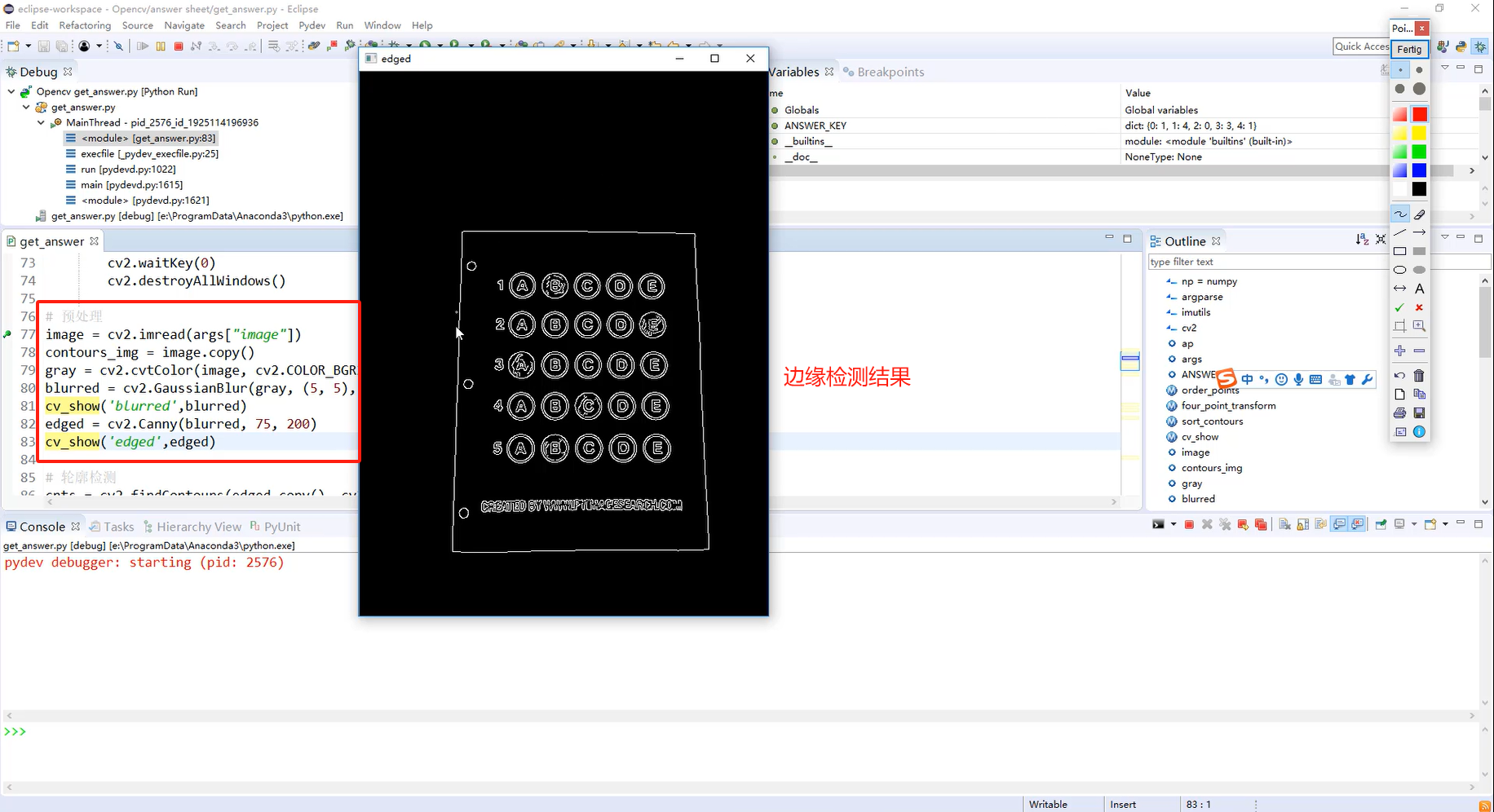

预处理操作函数部分1：图像灰度化——高斯滤波（去除噪音）——Canny算子边缘检测

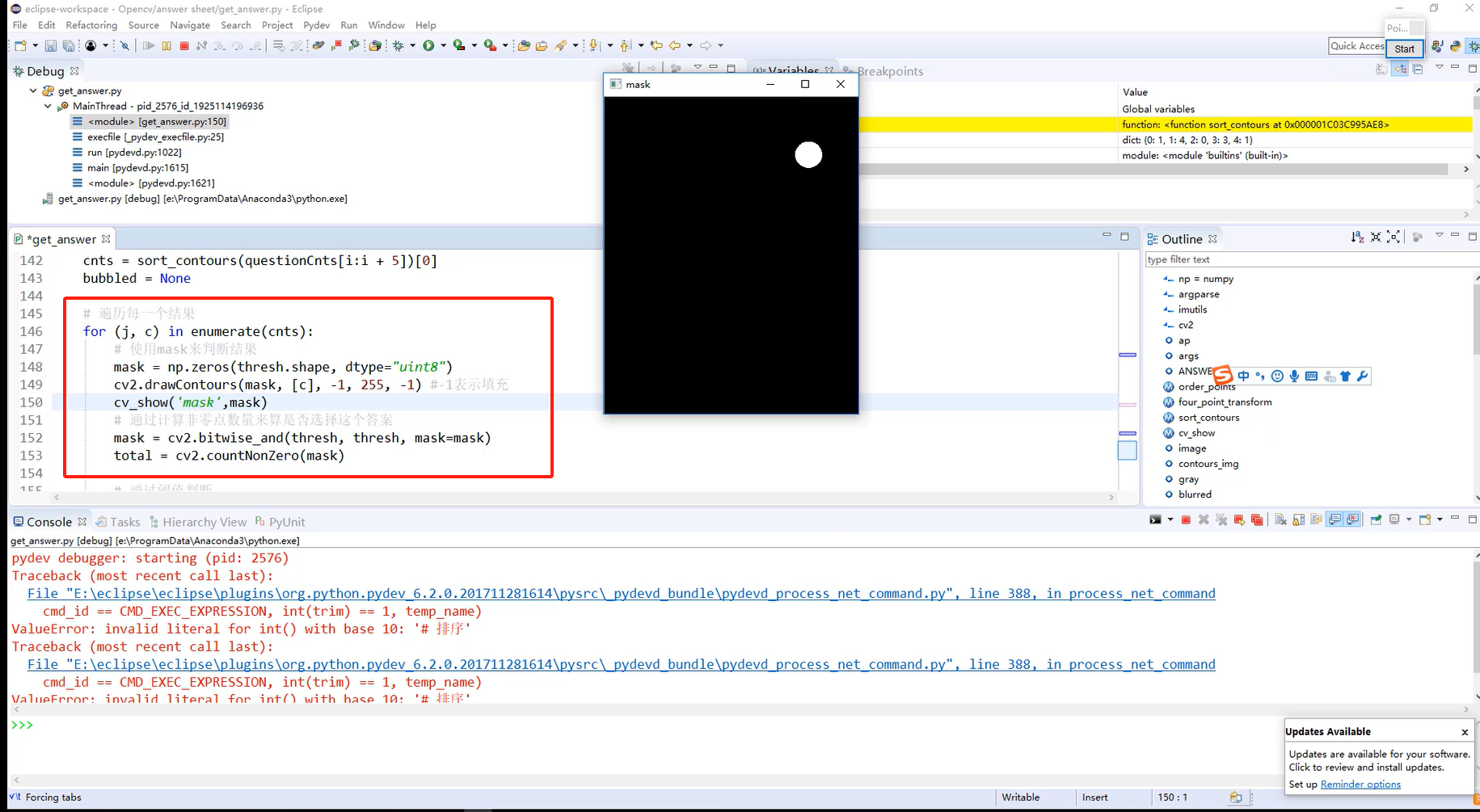

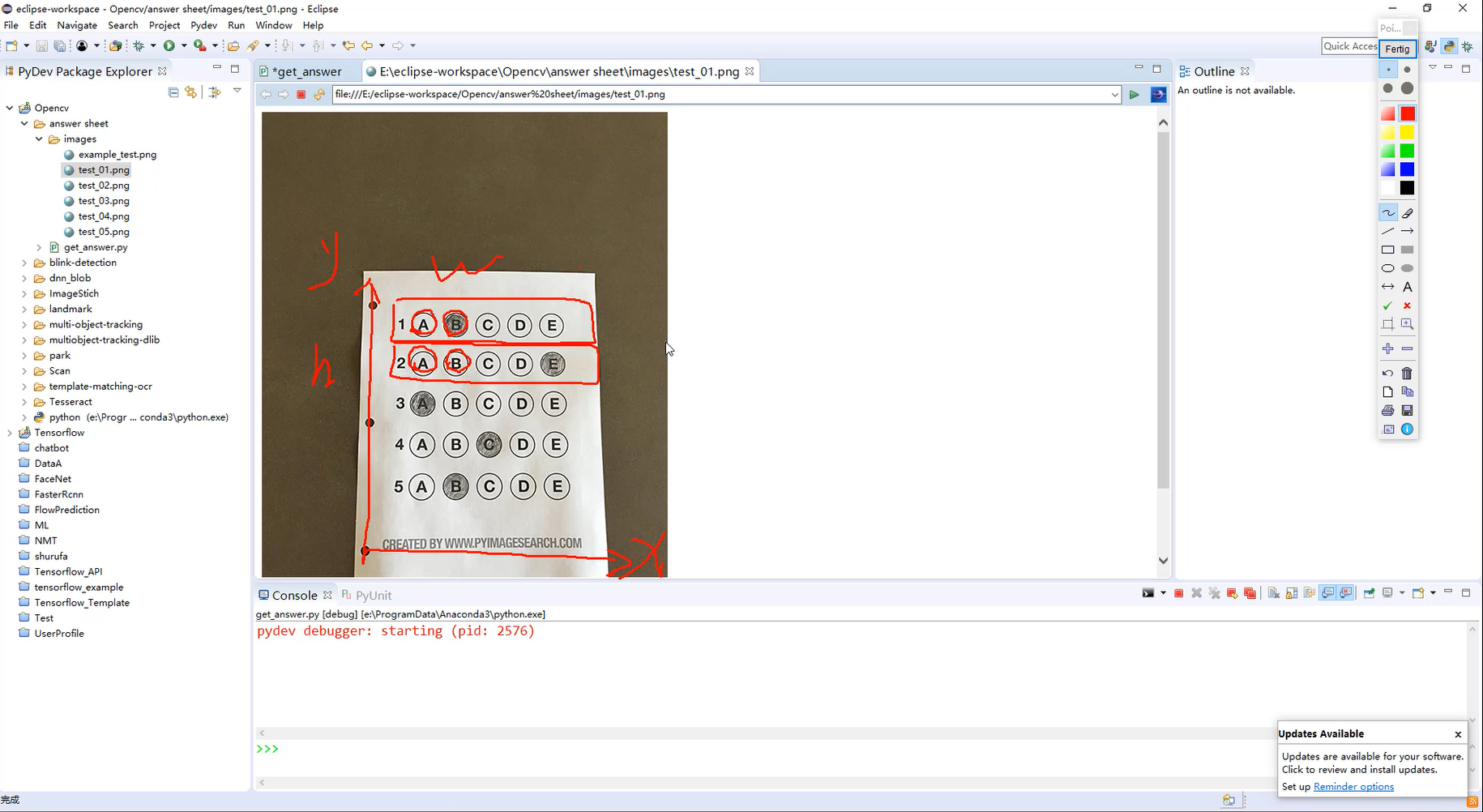

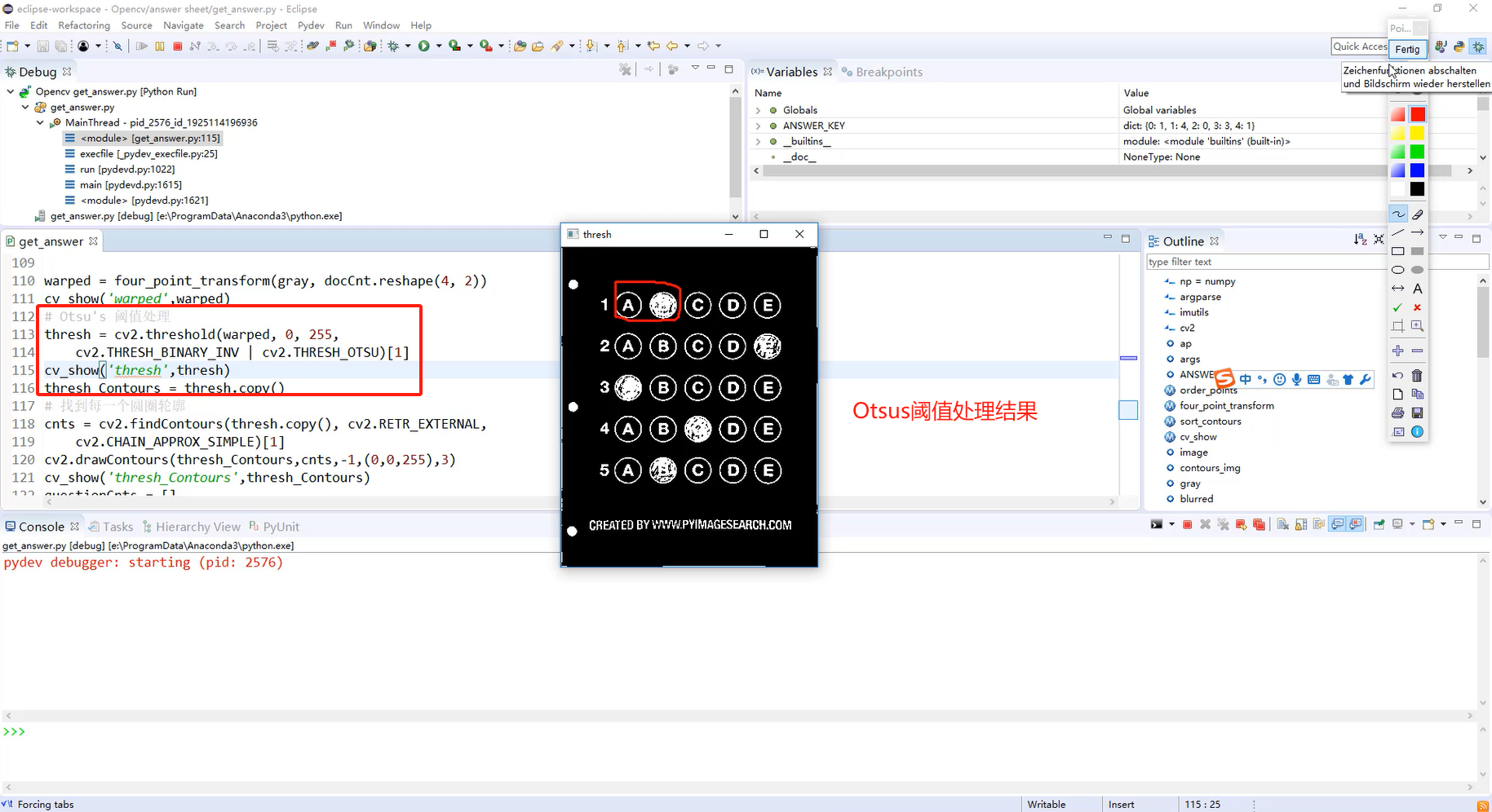

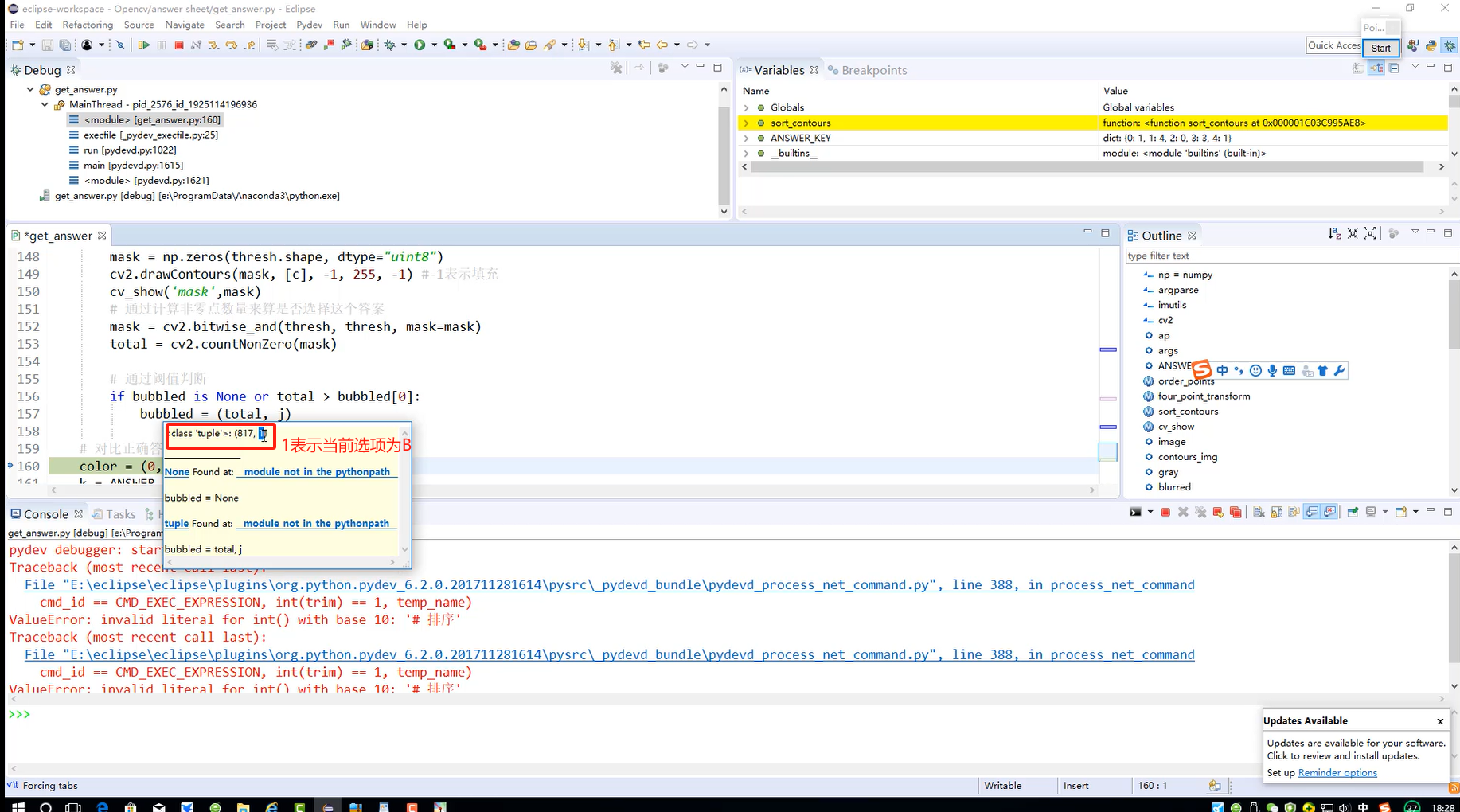

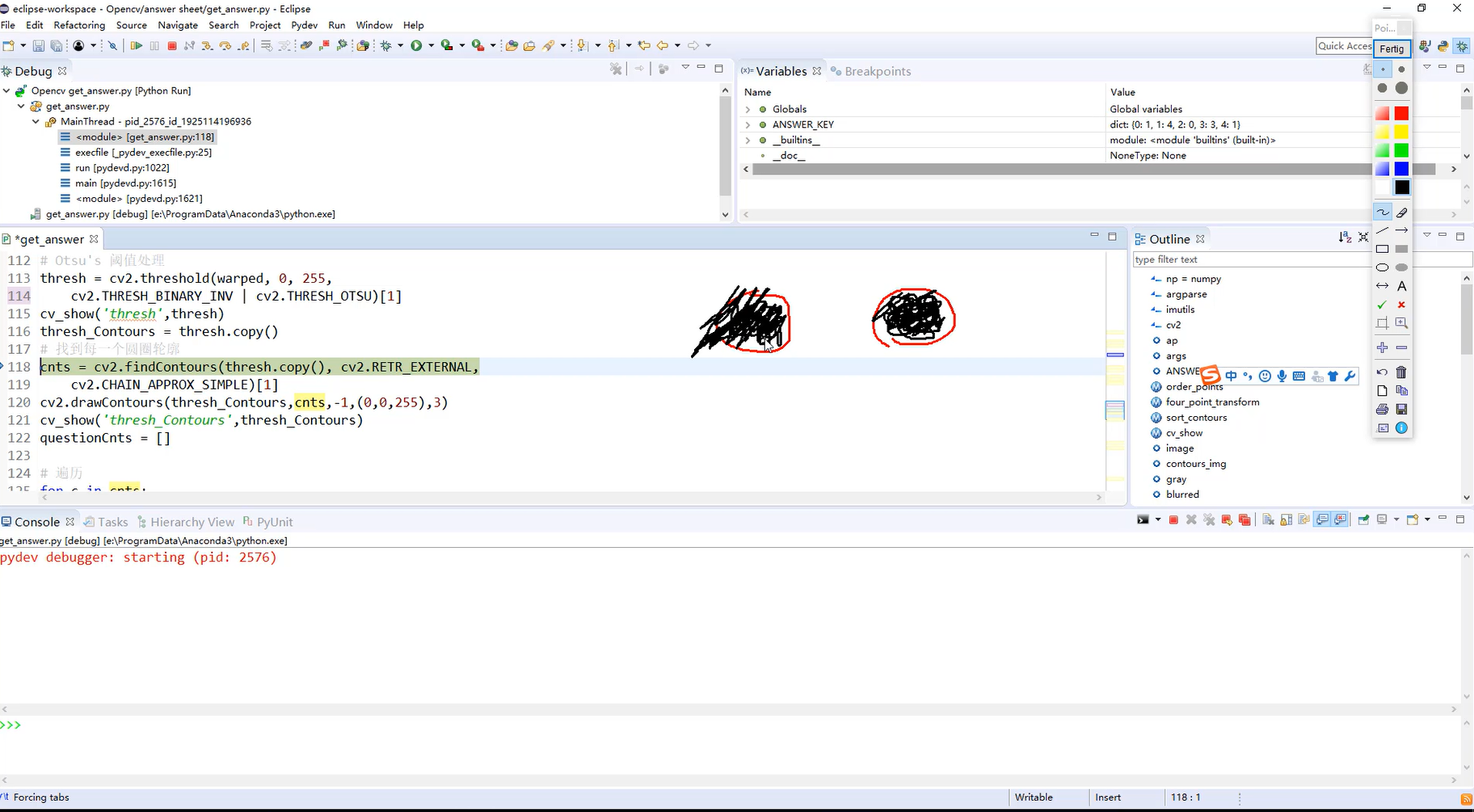

预处理操作函数部分2：透视变换——Otsus阈值处理——遍历排序

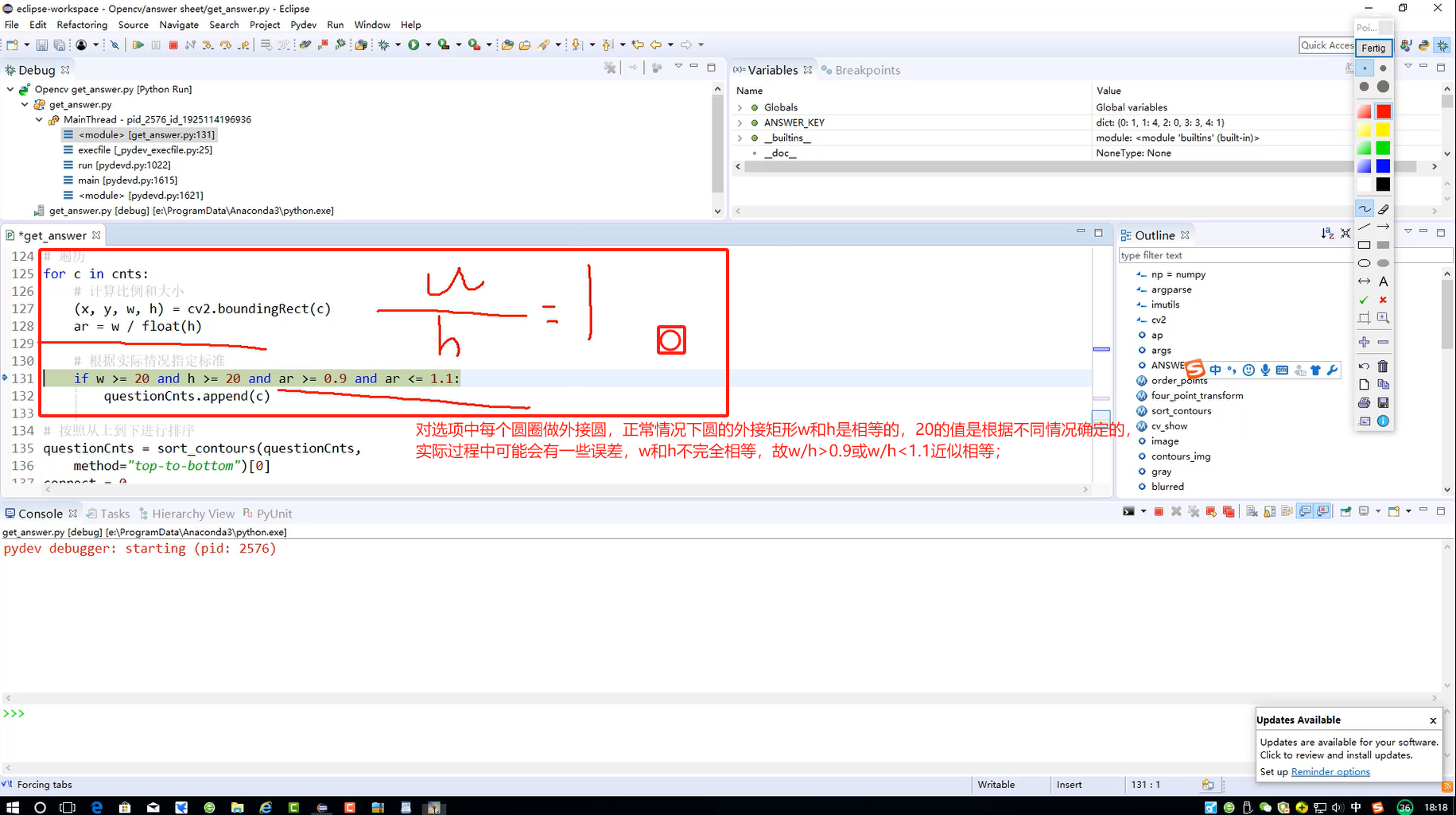

可能会出现实际涂卡超出圆圈外，这是用霍夫变换检测圆圈效果不好
