蓝牙低功耗的广播通信是设备发现、连接建立和数据广播的基础。整个过程主要涉及三种链路层状态：广播状态、扫描状态和发起状态，每种状态对应不同的报文（PDU）类型。

一、核心报文类型与交互过程概述

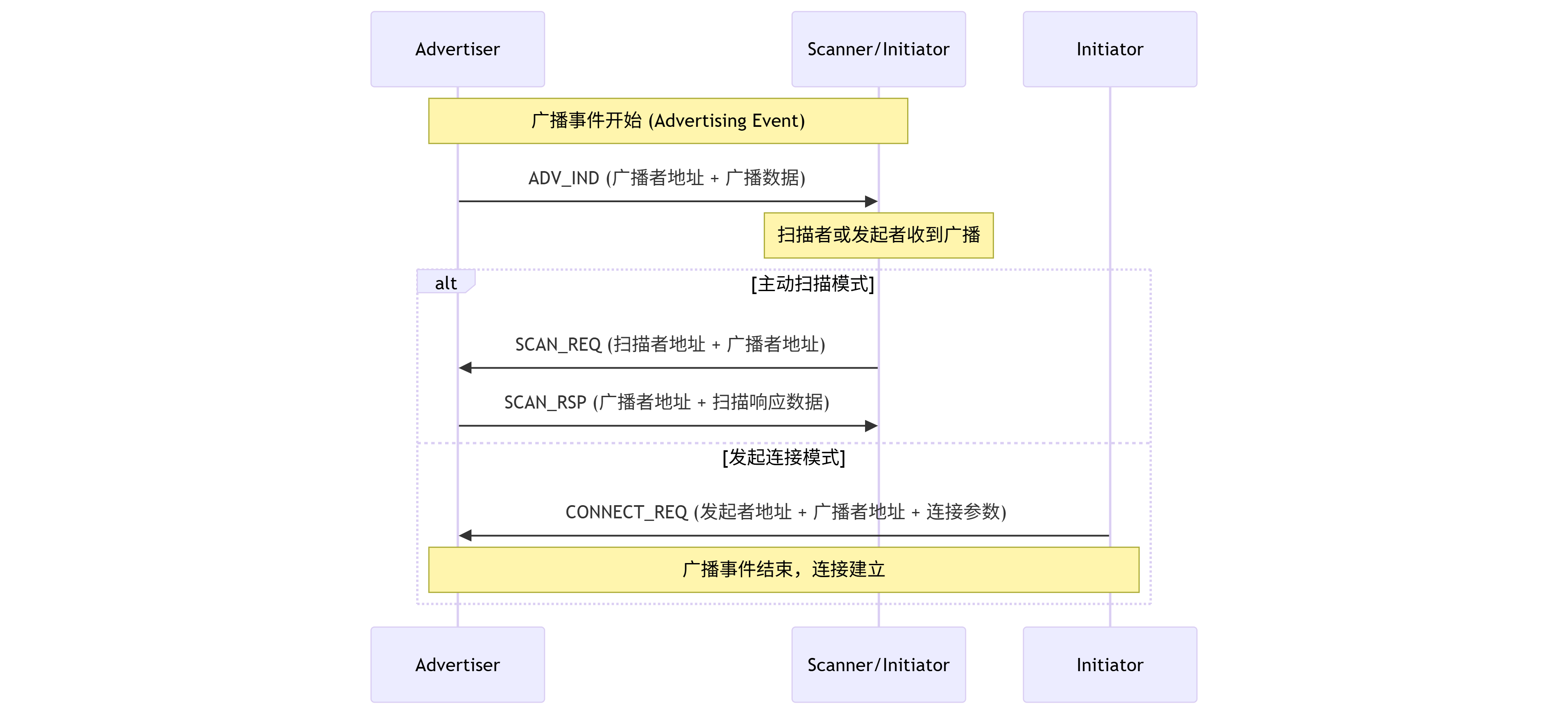

广播通信的交互围绕几种关键的链路层PDU展开，其基本流程如下图所示（以可连接非定向广播为例）：

二、详细报文解析与交互场景

1. 广播状态报文（由Advertiser发出）

广播设备根据不同的应用场景，会发送不同类型的广播PDU：

广播事件：一次广播事件指广播者在所有使用的广播信道（通常为37、38、39信道）上发送一组报文的过程。两个广播事件之间的时间间隔 T_advEvent = advInterval + advDelay ，其中 advDelay 是一个0-10ms的随机延时，用于避免多个设备广播冲突。

2. 扫描状态报文（由Scanner发出/接收）

扫描设备监听广播信道，可以被动接收，也可以主动交互。

3. 发起状态报文（由Initiator发出）

发起者专门监听可连接的广播，旨在建立连接。

三、广播数据格式详解

无论是广播数据 ( AdvData ) 还是扫描响应数据 ( ScanRspData )，其有效载荷都遵循相同的 AD Structure 格式：

[长度 (1字节)][AD 类型 (1字节)][数据 (长度-1 字节)]

Plain Text

多个这样的结构串联起来，总长度不超过31字节（传统广播）或254字节（扩展广播），剩余部分用0填充。

常见的 AD 类型 包括：

• Flags (0x01)：指示设备发现模式和BR/EDR支持情况。

• 不完全/完整的16位UUID列表 (0x02/0x03)：设备支持的服务。

• 不完全/完整的128位UUID列表 (0x06/0x07)：设备支持的服务。

• 短设备名/完整设备名 (0x08/0x09)：设备名称。

• 发射功率级别 (0x0A)：广播信号强度，用于距离估算。

• 厂商自定义数据 (0xFF)：前两字节为厂商ID，其余数据由厂商自定义。

四、完整交互流程示例

以一个手机（Scanner/Initiator）连接智能手环（Advertiser）为例：

1. 广播：手环以 ADV_IND 类型周期性广播，数据中包含Flags、部分服务UUID等信息。

2. 扫描与发现：手机处于扫描状态，收到 ADV_IND 包。若进行主动扫描，手机会发送 SCAN_REQ ，手环回复 SCAN_RSP （包含完整设备名），手机UI随即显示“手环_XYZ”。

3. 发起连接：用户在手机点击连接。手机作为Initiator，发送 CONNECT_REQ 报文。

4. 连接建立：手环接受连接请求，双方停止广播/扫描流程，使用 CONNECT_REQ 中协商的参数进入连接状态，开始在数据信道上进行双向通信。

总结

BLE广播通信是一个灵活且高效的机制，通过有限的几种PDU类型，组合实现了设备发现、数据广播和连接发起三大功能。理解 ADV_IND 、 SCAN_REQ 、 SCAN_RSP 和 CONNECT_REQ 这些核心报文及其交互时序，是掌握BLE通信基础的关键。广播数据内结构化的AD Type使得设备能够自我描述，为上层应用提供了丰富的上下文信息。
