一、背景说明

在 AI Photo Booth、自助拍照亭等项目中，相机已经不再是“本地 UI 点一下就完事”的工具，而是一个需要被远程调用、稳定运行、长期无人值守的硬件服务。

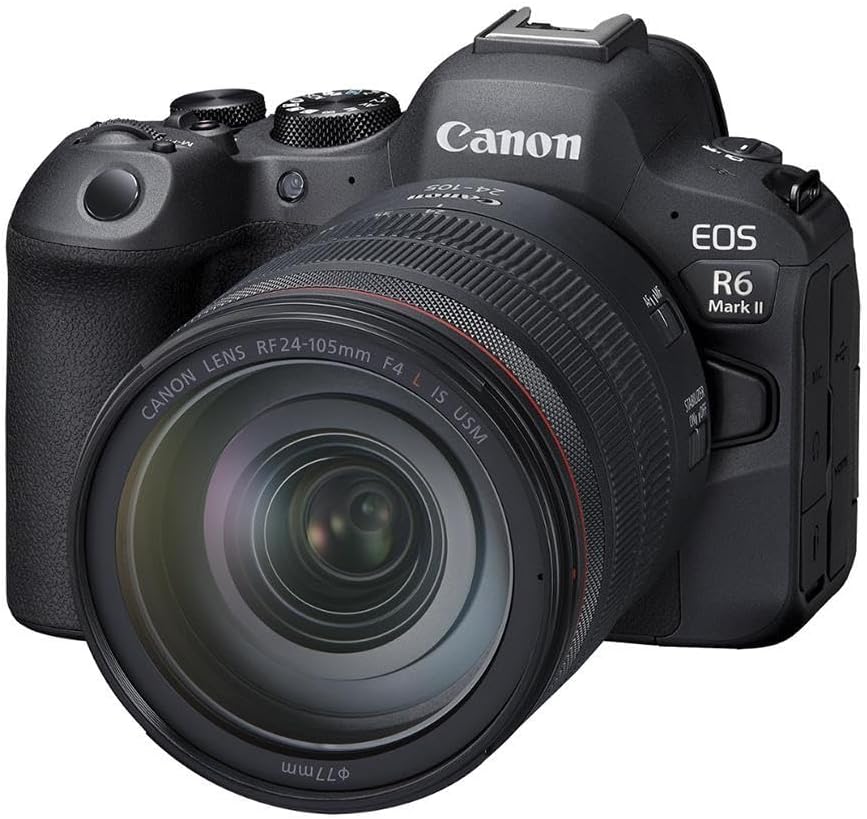

以佳能相机为例，官方仅提供了 EDSDK（Canon EOS Digital SDK），其本质是一个 COM 组件封装的原生 SDK，如果直接在 Web 服务或多线程环境中使用，非常容易遇到：

• 相机卡死、无响应

• 拍照 60 秒后才返回

• DeviceBusy（0x0000A102）异常频发

• 并发请求导致 SDK 崩溃

为了解决这些问题，我们将相机能力彻底服务化，设计并实现了一个独立的 CameraAgent，专门负责：

“用一条 STA 线程 + 串行队列，把不稳定的相机 SDK 变成稳定的 HTTP 服务”

---

二、核心设计思想

整个 CameraAgent 的设计，其实只围绕三条铁律：

1️⃣ 所有 EDSDK 调用，必须在同一个 STA 线程执行

EDSDK 基于 Windows COM，有严格的线程亲和性，拍照、取事件、下载照片必须在同一 STA 线程。

2️⃣ 相机事件不是“推送”，而是要主动拉

EdsGetEvent() 本质是“去相机取事件”，不主动调用就永远等不到拍照完成事件。

3️⃣ 相机 ≠ Web 服务，必须做串行化

HTTP 是并发的，但相机不是。一个相机 = 一个串行执行队列。

---

三、整体架构拆解

最终架构分为三层，职责非常清晰：

┌───────────────┐
│   前端 / MVP   │  （Java / Vue / 任意语言）
└───────▲───────┘
        │ HTTP
┌───────┴───────┐
│  CameraAgent  │  （OWIN / WebAPI）
│  只做接口转发 │
└───────▲───────┘
        │ 方法调用
┌───────┴───────┐
│  CameraCore   │  （C# Class Library）
│  STA线程 + 队列│
└───────▲───────┘
        │
      相机硬件

• CameraCore：唯一直接操作 EDSDK 的地方

• CameraAgent：HTTP 外壳，完全不碰 SDK

• 上层系统：只关心接口是否成功，不关心相机细节

---

四、CameraCore 的关键实现思路

1. 单 STA 相机线程（核心）

CameraCore 启动时只做一件事：

启动一个 ApartmentState = STA 的后台线程

这个线程内部是一个永不退出的循环，主要干三件事：

1. 调用 EdsGetEvent() 拉取相机事件

2. 从任务队列中取一个相机任务（拍照 / 设置参数）

3. 串行执行任务，捕获所有异常，保证线程不崩

这样可以确保：

• 不会因为异常导致“相机线程直接死掉”

• 不存在任何跨线程 EDSDK 调用

---

2. 请求队列 + Job 模型

所有拍照、参数设置请求，都被封装成一个 Job：

HTTP请求 → CameraService → 创建 Job → 丢进队列

队列底层使用 BlockingCollection：

• 并发请求自动排队

• 一个任务执行完，下一个才会开始

• 上层永远不会“抢相机”

这也是 CameraAgent 能支撑 并发 HTTP 请求却不崩 的关键。

---

3. 拍照流程的真实时序

一次完整的拍照流程，并不是“调用一次 TakePicture”这么简单：

1. 设置 SaveTo = Host（照片直传电脑）
2. 初始化事件中转站（准备接收照片句柄）
3. 按下快门（PressShutter）
4. 循环：
   - EdsGetEvent()
   - 尝试拿到 DirItem（照片句柄）
5. 下载照片到指定路径
6. 释放句柄，返回结果

关键点在于第 4 步：

如果你不循环调用 EdsGetEvent，照片事件永远不会到你手里

---

五、LiveView（实时预览）的处理思路

LiveView 的本质是：

• 相机持续输出低分辨率 JPEG 帧（EVF）

• 需要频繁调用 EdsDownloadEvfImage

但 预览和拍照是互斥的，否则就会触发 DeviceBusy。

解决方案只有一个：

拍照前：暂停预览
拍照中：只拍照
拍照后：恢复预览

因此在 CameraCore 中：

• 预览由 LiveViewPipeline 统一管理

• 拍照 Job 内部主动控制预览暂停 / 恢复

• 所有操作仍然在同一 STA 线程中完成

---

六、参数读写与持久化（商用必备）

在真实项目中，光能拍照是不够的，还必须支持：

• ISO / 快门 / 光圈 / 白平衡设置

• 服务重启后参数自动恢复

实现方式也很直接：

1. 对外统一参数 Key（ISO / Av / Tv）

2. 映射到 EDSDK 的 PropID

3. 所有 Set/Get 操作封装为 Job，丢进 STA 队列

4. 成功设置后写入本地 config.json

5. 相机重连 / 服务启动时自动 ApplyConfig

这样可以保证：

• 参数设置幂等

• 单个参数失败不影响整体

• 长期运行稳定可控

---

七、为什么一定要拆成 CameraAgent？

很多人会问：

“为什么不直接在 Spring Boot / 前端里连相机？”

答案很简单：

• EDSDK 只适合 C++ / C# + STA 线程

• Web / Java / Node 天生是多线程并发模型

• 强行混在一起，只会越来越不稳定

CameraAgent 的价值在于：

• 把“脆弱的硬件 SDK”隔离在设备侧

• 对外只暴露“稳定、可观测”的 HTTP 接口

• 上层业务完全无感知、更容易扩展

---

八、总结

这套 CameraAgent 方案，本质上解决的是一个经典问题：

如何用工程化手段，把一个不稳定、强约束的硬件 SDK，变成一个稳定、可扩展的服务能力

关键不在于写了多少代码，而在于：

• 严格遵守 SDK 的线程模型

• 用队列对抗并发

• 用事件泵对抗“假异步”

• 用分层架构隔离复杂性

这套思路不仅适用于佳能相机，也同样适用于其他工业相机、扫描仪、串口设备等硬件集成场景。
