一、核心基础：EtherCAT 与 IgH 主站的本质

1. EtherCAT 的核心优势（实时性根源）

EtherCAT 并非传统以太网的 “点对点通信”，而是采用 **“主站广播 + 从站按需截取”** 的模式：

• 主站发送一帧报文，所有从站在总线上 “并行读取” 自己需要的数据，同时写入反馈数据；
• 报文仅需一次传输，无需等待从站逐一应答，延迟可低至微秒级；
• 支持分布式时钟同步，所有从站的时间偏差控制在 100ns 内，确保动作协同。

2. IgH 主站的角色：实时控制的 “总指挥”

IgH（EtherLab）是运行在 Linux 系统上的开源 EtherCAT 主站驱动，核心作用是：

• 管理 EtherCAT 总线的通信周期（如 1ms/10ms）；
• 配置从站的 PDO/SDO 映射规则；
• 提供上层控制程序（如 ROS 2、自定义算法）与从站的接口；
• 保障数据传输的确定性（依赖 PREEMPT_RT 实时内核）。

---

二、IgH 主站核心组件详解（从概念到本质）

1. 主站（ec_master_t）：总线的 “总调度中心”

• 定义：IgH 主站的顶层句柄，对应物理网卡与 EtherCAT 总线的绑定关系，是所有通信的起点。
• 通俗比喻：城市公交系统的 “调度中心”，负责规划线路、发车频率，协调所有公交车（从站）。
• 核心功能：
  • 扫描总线，识别所有在线从站；
  • 激活总线，启动周期通信；
  • 管理 Domain（数据容器）与从站配置。
• 底层逻辑：通过ecrt_request_master()申请主站资源，绑定指定网卡（如 eth0），禁用 TCP/IP 协议栈，专注 EtherCAT 报文传输。

2. 从站（ec_slave_config_t）：总线的 “执行单元”

• 定义：EtherCAT 总线上的终端设备（如伺服驱动器、传感器、IO 模块），通过 “别名 + 位置” 或 “厂商 ID + 产品码” 被主站识别。
• 通俗比喻：公交系统中的 “公交车”，接收调度中心指令，完成运输任务（如电机运转、数据采集）。
• 核心特征：
  • 固件中固化 “对象字典”（数据资产清单）；
  • 支持 PDO（实时数据）和 SDO（配置数据）传输；
  • 具备同步管理器（SM），实现硬件级数据搬运。

3. Domain（域，ec_domain_t）：PDO 数据的 “统一容器”

• 定义：IgH 主站创建的 “连续物理内存区域”，用于集中存储多个从站的 PDO 数据（控制指令 + 状态反馈）。
• 通俗比喻：快递驿站的 “分类快递箱”，把多个收件人的快递（不同从站的 PDO 数据）集中存放，方便统一收发。
• 核心价值：
  • 避免主站与每个从站单独通信，提升实时性；
  • 内存区域被 “锁定”（禁止操作系统换出），保障数据访问的确定性；
  • 上层程序仅需读写 Domain 内存，无需关心总线传输细节。
• 底层逻辑：
  • 通过ecrt_master_create_domain()创建；
  • 内存大小由注册的 PDO 条目总字节数决定；
  • domain1_pd指针指向该内存起始地址，读写该指针即直接操作 PDO 数据。

4. 对象字典（Object Dictionary）：从站的 “数据目录册”

• 定义：从站固件中固化的 “数据资产清单”，是主从站的 “沟通字典”，所有可访问的参数（控制字、位置、速度等）都按 “索引 + 子索引” 定义。
• 通俗比喻：图书馆的 “图书目录卡”，每个条目包含 “图书编号（索引 + 子索引）、书名（参数含义）、存放位置（物理寄存器）”。
• 核心规则：
  • 索引（如 0x6040）：参数的唯一逻辑编号，遵循 CiA402 等国际标准（如 0x6040 = 控制字，0x6041 = 状态字）；
  • 子索引（如 0x00）：索引下的细分条目（如子索引 0x00 表示 “该索引下的参数数量”）；
  • 逻辑索引≠物理地址：从站固件会将索引映射到实际物理寄存器（如 0x6040→0x40000000），用户无需关心底层地址。

5. PDO（Process Data Object）：实时数据的 “高速通道”

• 定义：用于传输 “高频、实时、短数据”（如控制指令、位置反馈）的通道，按 “周期” 传输，无协商开销。
• 通俗比喻：城市的 “高速公路”，仅允许快速通行的车辆（实时数据），不设收费站（无握手协商）。
• 关键特性：
  • 分为 RxPDO（主站→从站，控制指令）和 TxPDO（从站→主站，状态反馈）；
  • 数据长度固定，按 “映射规则” 打包传输；
  • 优先级高于 SDO，确保实时控制不中断。

PDO 映射的三层结构（核心！）

PDO 映射是 “主从站约定数据传输规则” 的过程，分为三层定义，本质是 “层层封装 + 硬件绑定”：

（1）PDO 条目（ec_pdo_entry_info_t）：单个 “数据单元”

• 定义：最小粒度的 PDO 数据，对应对象字典的一个参数（如控制字、目标速度）。
• 格式：{索引, 子索引, 位宽}，例：{0x6040, 0x00, 16}表示 “索引 0x6040 子索引 0 的控制字，占 16 位（2 字节）”。
• 本质：从站对象字典中的 “数据原子”，是 PDO 的最小组成单位。

（2）PDO（ec_pdo_info_t）：数据 “分组打包”

• 定义：将同方向的多个 PDO 条目打包成一个 “数据组”，对应从站的 PDO 映射对象。
• 格式：{PDO索引, 条目数量, 条目数组起始地址}，例：{0x1600, 3, 条目数组}表示 “RxPDO 0x1600 包含 3 个控制类条目”。
• 标准 PDO 索引：RxPDO=0x1600，TxPDO=0x1A00（CiA402 标准），所有从站统一遵循。

（3）同步管理器（ec_sync_info_t）：硬件 “数据搬运通道”

• 定义：从站 EtherCAT 芯片的物理模块，负责 PDO 数据的硬件级 DMA 搬运，是 “Domain 内存↔从站寄存器” 的桥梁。
• 格式：{SM编号, 数据方向, PDO数量, PDO数组, 看门狗}，例：{2, EC_DIR_OUTPUT, 1, RxPDO, 禁用看门狗}。
• 核心作用：
  • SM2 绑定 RxPDO（主站→从站）：将 Domain 内存中的控制指令，通过 DMA 直接写入从站寄存器；
  • SM3 绑定 TxPDO（从站→主站）：将从站寄存器的状态反馈，通过 DMA 打包成报文回传主站；
  • 双缓冲区机制：避免 “主站写数据” 与 “从站读数据” 的冲突，保障数据完整性。

6. SDO（Service Data Object）：配置数据的 “专用通道”

• 定义：用于传输 “低频、非实时、长数据”（如从站参数配置、设备信息读取）的通道，非周期传输，带握手协商。
• 通俗比喻：城市的 “普通公路”，允许货车（配置数据）通行，但需要遵守交通规则（握手协商）。
• 核心特性：
  • 基于对象字典的索引 / 子索引访问（如读取从站版本号：索引 0x100A）；
  • 支持 “主站请求→从站应答” 的双向通信；
  • 优先级低于 PDO，即使传输未完成，也会暂停以保障 PDO 周期。

---

三、IgH 主站的核心工作流程（从初始化到运行）

以 “1ms 周期控制从站运行” 为例，拆解完整流程：

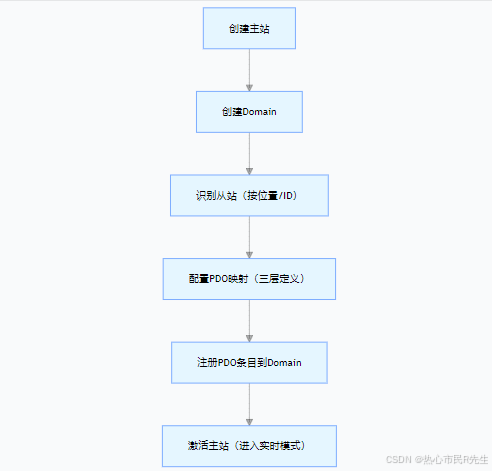

1. 初始化阶段（一次性配置）

• 关键动作：
  • 通过 SDO 将 PDO 映射规则写入从站（如 “RxPDO 0x1600 包含 0x6040/0x6060/0x60FF”）；
  • Domain 自动分配 PDO 条目在内存中的偏移量（offset），如控制字对应offset.ctrl_word=0；
  • 激活主站后，网卡禁用 TCP/IP，专注 EtherCAT 报文传输。

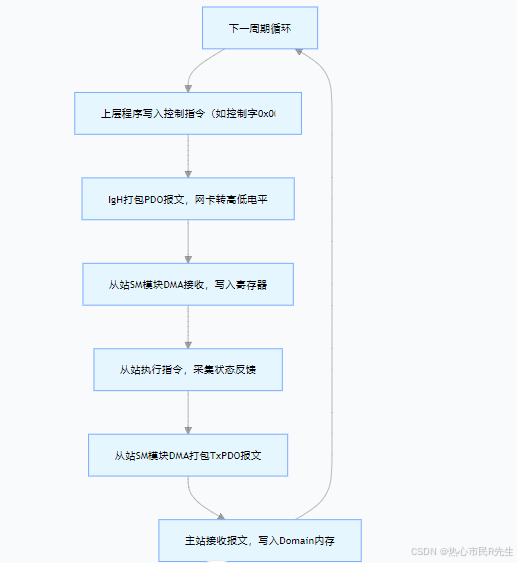

2. 运行阶段（周期任务）

• 关键细节：
  • 周期任务通过usleep(1000)实现 1ms 间隔，调用cyclic_task()；
  • 数据搬运全程由 DMA（直接内存访问）完成，CPU 仅负责 “写入控制指令” 和 “读取反馈数据”，几乎无干预；
  • 工作计数器（WC）：主从站通过 WC 确认数据传输完整性，WC 异常则表示通信故障。

3. 核心数据流转：Domain 内存的 “读写魔法”

• 写 RxPDO（主站→从站）：上层程序调用EC_WRITE_U16(domain1_pd + offset.ctrl_word, 0x0006)，直接修改 Domain 物理内存；IgH 通知网卡 DMA 将该内存数据打包成报文，发送到总线；从站 SM2 接收报文，DMA 写入对应寄存器。

• 读 TxPDO（从站→主站）：从站 SM3 将寄存器数据 DMA 打包成报文，回传主站；网卡 DMA 将报文数据写入 Domain 内存对应位置；上层程序调用EC_READ_U16(domain1_pd + offset.status_word)，读取反馈数据。

---

四、关键概念关联：一张图看懂所有组件

组件	本质角色	核心关联	通俗比喻
主站	总线调度中心	管理 Domain 与从站	公交调度中心
Domain	PDO 数据统一容器	存储所有 PDO 条目	分类快递箱
从站	执行单元	包含对象字典与 SM 模块	公交车
对象字典	数据目录册	定义 PDO 条目的逻辑索引	图书目录卡
PDO 条目	最小数据单元	对应对象字典的一个参数	单个快递包裹
PDO	数据分组	打包同方向 PDO 条目	快递袋
同步管理器（SM）	硬件数据搬运通道	绑定 PDO 与寄存器	快递运输车
SDO	配置通道	访问对象字典的非实时数据	普通公路（货车通行）

---

五、实战关键要点（避坑指南）

1. 实时性保障的三个核心

• 内核：必须使用 PREEMPT_RT 实时内核，禁用 CPU 调度延迟；
• 内存：Domain 内存是物理内存，通过mmap映射，避免虚拟内存换出；
• 周期：控制周期需匹配从站采样率（如 1ms 周期对应 1ms 采样），避免数据过期。

2. PDO 映射的常见误区

• 误区 1：PDO 索引是物理地址→纠正：0x1600/0x1A00 是逻辑索引，对应从站固件的映射规则；
• 误区 2：Domain 内存是虚拟内存→纠正：是连续物理内存，支持 DMA 直接访问；
• 误区 3：PDO 与 SDO 同帧传输→纠正：两者独立通道，PDO 优先级更高，不会混传。

3. 调试核心指标

• 抖动（Jitter）：控制在 10µs 内，否则导致从站动作抖动；
• 工作计数器（WC）：连续周期 WC 不变表示通信故障；
• 跟随误差：从站实际位置与期望位置的差值，超阈值（如 0.5mm）会停机。

---

结语：EtherCAT+IgH 的核心逻辑总结

EtherCAT 的实时性源于 “单帧多站 + DMA 搬运”，IgH 主站的价值在于 “标准化配置 + 底层抽象”。核心逻辑可概括为：

• 主站创建 Domain（物理内存容器），通过 PDO 映射规则，将从站的控制 / 反馈数据与 Domain 内存绑定；
• 周期运行时，上层程序仅需读写 Domain 内存，IgH + 从站 SM 模块自动完成 “内存→总线→寄存器” 的高速搬运；
• 所有组件围绕 “确定性、低延迟” 设计，最终实现微秒级实时控制。

掌握这些核心概念，无论面对何种从站设备（伺服、IO、传感器），都能快速搭建 EtherCAT 实时控制系统。如果需要深入了解某一环节（如 PDO 映射配置、实时内核移植），欢迎在评论区交流！
