UAL（Ubiquitous Autonomous Link，泛在自治联接）协议在CoAP（Constrained Application Protocol）协议的基础之上，通过主设备角色选举、网元发现、网络拓扑收集等技术，实现网络设备自发现、自组网以及自诊断能力。
UAL聚焦于高品质办公、生产、多分支园区网络，通过用户业务意图发放，网络故障自动检测，用户体验主动优化，实现大规模办公、物联终端安全高速接入，成就园区网络的极简管理。

为什么需要UAL？

数字化发展已成全球共识，而网络联接作为数字化基础设施的底座，在推动行业数字化转型中发挥着越来越重要的作用。面对数字化浪潮，园区网络也需要转型发展，从传统园区向数字化智慧园区演进。

随着数字化转型的快速发展，园区网络面临着新的挑战：

• 开局效率低
  大部分园区网络采用传统命令行方式进行配置和调试，开局配置耗时耗力。

• 运维难度大
  设备升级难，升级异常时无快速恢复手段；发生故障时，需要逐台设备排查，查阅日志、告警以及设备配置等信息，效率低，无自动化排障能力。

• 管理复杂
  园区网络中包括有线、无线、安全、终端等产品，网络节点分散，管理难度大。

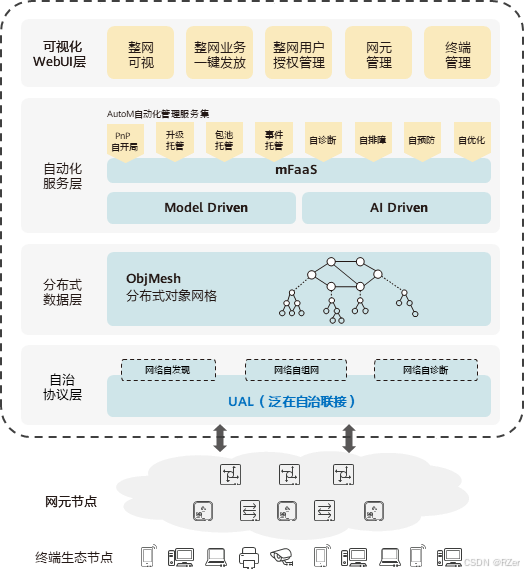

基于上述背景，华为提出了WebMaster解决方案。WebMaster提供了本地化的网络管理方案，用户只需登录园区网络中任意一台设备即可实现整个园区网络的统一可视、可管与可控。UAL是WebMaster解决方案的核心特性，为WebMaster提供自动发现与管理网元设备的协议通道，如图1-1。

UAL在WebMaster中的位置

UAL是如何工作的

UAL架构

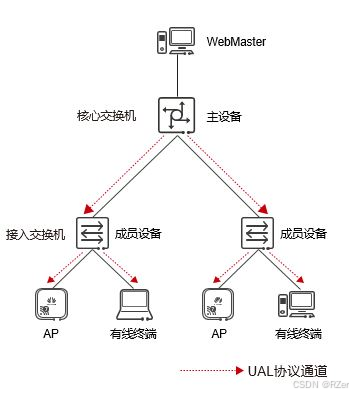

部署UAL协议的网络中，UAL主要提供发现、组织、管理网元设备的能力。用户登录网络中某一台设备即可实现整个网络的统一管理。网络架构如图1-2所示。

部署UAL的网络架构

图中网元设备分为主设备和成员设备两种角色：

• 主设备：部署UAL协议的设备，提供对整网的自动化管理能力。
• 成员设备：被主设备管理的其他网元设备。

主设备管理成员设备流程

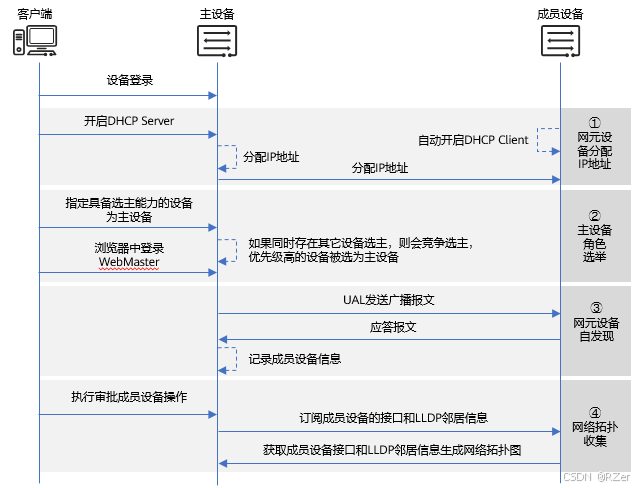

所有网元设备通过物理连线连接好，并完成设备上电。主设备管理成员设备流程如图1-3所示。

主设备管理成员设备流程

1. 网元设备分配IP地址。
   在所有网元设备上创建VLANIF1接口并为VLANIF1接口配置IPv4地址，可以使用DHCP协议动态分配IPv4地址，也可以手工静态配置。需要保证所有的网元设备IP地址在同一个网段内。

2. 主设备角色选举。
   具备主设备选举能力的网元设备间通过人工指定主设备。如果同时存在多个设备竞争选主时，则通过比较UAL协议报文中携带的优先级字段选举出网络中主设备角色。
   主设备确定后，任意位置接入的用户都可以使用指定的虚拟IP地址（10.231.10.253）访问主设备。

3. 网元设备自发现。
   1.主设备周期性的向其他网元设备发送广播报文，询问是否存在其他网元设备。
   2.网元设备收到广播报文后，记录主设备的设备信息，并向主设备回复单播应答报文。
   3.主设备收到应答报文后，将此网元设备加入设备待审批列表。网元设备即成为主设备的成员设备。

4. 网络拓扑信息采集。
   1.用户可以从设备待审批列表内，选择需要纳管的成员设备。
   2.主设备会向成员设备发送拓扑收集报文，订阅成员设备的接口信息和LLDP邻居信息。
   3.成员设备向主设备回复单播应答报文，报文中携带本设备的接口信息和LLDP邻居信息。
   4.主设备收到成员设备回复，计算出网络拓扑图，在WebMaster上显示。
