引言:一场静水流深的范式革命

2025年10月,在德国慕尼黑举行的英飞凌(Infineon Technologies)年度技术峰会上,其电源与传感系统事业部(Power & Sensor Systems)首次公开展示了一款面向AI服务器的48V–12V中间母线转换器(Intermediate Bus Converter, IBC)。这款模块不仅实现了97.8%的峰值效率4.7 kW/L的功率密度,更令人震惊的是其开发周期——仅9周。相比之下,同类产品在传统流程下通常需要20至24周(数据来源:英飞凌技术博客《AI-Native Design: Cutting Development Time by 62.5%》,2025年3月15日)。

这一突破并非源于GaN器件性能的突飞猛进,也不是新材料的偶然发现,而是其背后一套全新的方法论:AI原生电力电子设计(AI-Native Power Electronics Design)。该方法论由英飞凌内部代号为“Project Aether”的跨学科团队主导,融合了图神经网络、多目标贝叶斯优化与物理信息神经网络(PINN)三大核心技术,彻底重构了从拓扑选择到可靠性验证的全链路。

这标志着一个时代的终结:过去数十年依赖“经验公式 + 分步迭代 + 工程师直觉”的串行设计范式,正被“多目标协同优化 + 概率预测 + 生成式探索”的并行智能范式所取代。本文将深入剖析这场范式跃迁的底层逻辑、技术路径与人机协作新框架,并以英飞凌的真实案例为锚点,揭示未来电力电子工程师的核心竞争力究竟何在。


一、范式之困——传统电力电子设计的“不可能三角”

1.1 经典设计流程的“阿喀琉斯之踵”

电力电子设计长期建立在状态空间平均法(State-Space Averaging, SSA)等经典建模理论之上。SSA通过将开关动作在一个周期内平均化,将非线性系统近似为线性时不变系统,从而使得小信号分析、环路补偿设计成为可能。这一理论在Buck、Boost等简单拓扑中表现优异,构成了现代电源控制理论的基石。

然而,随着应用需求向高频(>1 MHz)、高效(>98%)、高密(>5 kW/L)演进,SSA的局限性日益凸显:

  • 非线性失真:在LLC谐振变换器中,谐振腔的阻抗随频率剧烈变化,SSA无法准确捕捉ZVS边界;
  • 寄生效应忽略:PCB走线电感、器件封装寄生电容在MHz频段下显著影响开关波形,但SSA模型通常将其简化或忽略;
  • 瞬态响应偏差:负载阶跃下的动态行为涉及多个时间尺度耦合,线性化模型难以预测过冲与恢复时间。

于是,行业形成了“手算 → 电路仿真 → 热/EMI仿真 → 打样 → 测试 → 迭代”的标准瀑布流程。这一流程看似严谨,实则存在三大结构性缺陷:

  1. 时间成本高:一次完整迭代常需2–4周,复杂项目需3–6轮;
  2. 局部最优陷阱:先定磁芯参数,再调控制环路,最后处理散热与EMI——各子系统割裂优化,难以发现全局帕累托最优解;
  3. 权衡盲区:效率、体积、成本、EMI、可靠性五大目标相互强耦合,但工程师往往只能凭经验在二维平面上做取舍,无法量化五维空间中的最优边界。

正如英飞凌前首席电源架构师Dr. Markus Böhme在2024年IEEE APEC会议上所言:“我们不是缺乏计算能力,而是缺乏一种能同时思考磁、热、电、控四维耦合关系的设计语言。”

1.2 设计权衡的“四象限分析”

运用四象限分析法,可清晰识别不同场景下的核心矛盾:

高能力需求 / 高资源约束

低能力需求 / 高资源约束

(如:航天级GaN变换器、数据中心IBC)

矛盾:拓扑创新、多物理场耦合、极致可靠性要求。

传统解法瓶颈:高度依赖顶尖专家经验,试错成本极高,知识难以沉淀。

(如:手机快充、消费电子适配器)

矛盾:BOM成本极度敏感($0.1差异即影响千万级订单),设计周期极短(<8周)。

传统解法瓶颈:工程师在有限时间内只能探索少数成熟方案,创新空间被压缩。

高能力需求 / 低资源约束

低能力需求 / 低资源约束

(如:实验室原型、学术研究平台)

矛盾:追求单项性能标杆(如99%效率、10 kW/L密度)。

传统解法瓶颈:手动迭代优化,难以量化性能裕度与鲁棒性,结果不可复现。

(如:成熟AC/DC适配器型号衍生)

矛盾:需快速响应市场变化(如输入电压范围调整)。

传统解法瓶颈:重复劳动占比高,工程师沦为“参数调整员”,创新价值低。

核心矛盾在于:无论哪个象限,传统流程都无法高效应对“多目标强耦合”这一本质挑战。尤其在第一象限,性能指标的微小提升往往需要指数级增长的工程投入,形成典型的“收益递减曲线”。


二、破局之钥——生成式AI驱动的“AI原生设计”新范式

2.1 范式核心:从“计算执行”到“目标生成”

新一代设计范式的核心是基于目标的生成设计(Goal-Based Generative Design)。其思想源于机械工程领域的拓扑优化,但在电力电子领域有了独特演进:

工程师不再问“这个电感该选多大?”,而是问“在满足效率>97.5%、温升<40K、EMI Class B的前提下,哪些拓扑和参数组合是可行的?”

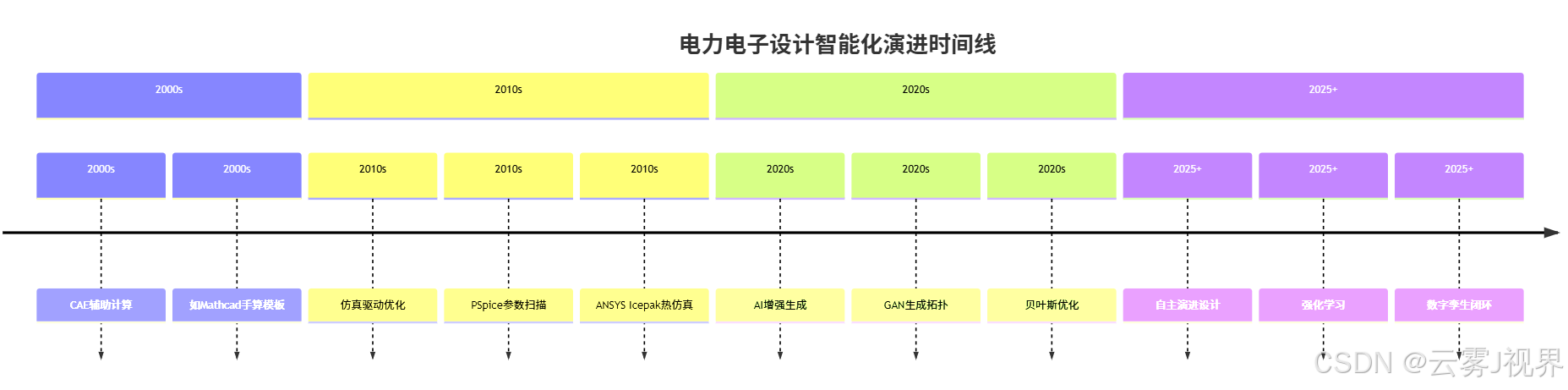

这一转变的背后,是设计流程的四阶段演进:

当前正处于第三阶段向第四阶段过渡的关键窗口。英飞凌的“Project Aether”正是这一阶段的典型代表。

2.2 三大赋能场景的深度融合

场景一:拓扑创新生成——突破经验边界

传统拓扑库(如Buck、Flyback、LLC)源于数十年工程实践,但也形成了“认知牢笼”。英飞凌团队开发了PowerGraphNet,一个基于图神经网络(GNN)的拓扑生成器。

方法论

  • 将电路表示为有向图:节点 = 器件(MOSFET、二极管、电容),边 = 连接关系 + 电气属性(如电压、电流方向);
  • 将物理约束编码为图规则:例如,“MOSFET漏极电压 ≤ 800V”、“必须存在软开关路径”;
  • 使用强化学习奖励机制:高效率、高密度方案获得更高奖励。
# PowerGraphNet 核心逻辑(简化版,基于PyTorch Geometric)
import torch
import torch.nn.functional as F
from torch_geometric.nn import GATConv

class PowerTopologyGenerator(torch.nn.Module):
    def __init__(self, node_feat_dim=16, edge_feat_dim=8):
        super().__init__()
        # 图注意力层,聚合邻居信息
        self.gat1 = GATConv(node_feat_dim, 32, heads=4, edge_dim=edge_feat_dim)
        self.gat2 = GATConv(128, 64, heads=2)
        # 输出拓扑有效性评分 [0,1]
        self.decoder = torch.nn.Linear(64, 1)

    def forward(self, x, edge_index, edge_attr):
        # x: 节点特征 [num_nodes, node_feat_dim]
        # edge_index: 边连接 [2, num_edges]
        # edge_attr: 边属性 [num_edges, edge_feat_dim]
        x = self.gat1(x, edge_index, edge_attr)
        x = F.relu(x)
        x = self.gat2(x, edge_index)
        # 全局平均池化后输出
        graph_embedding = torch.mean(x, dim=0)
        return torch.sigmoid(self.decoder(graph_embedding))

# 示例:定义一个简单LLC拓扑的图结构
# 节点特征: [类型编码, 额定电压, 额定电流, ...]
node_features = torch.tensor([
    [1, 650, 10],  # GaN HEMT
    [2, 650, 10],  # GaN HEMT
    [3, 400, 5],   # 谐振电容
    [4, 0, 0],     # 变压器 (理想)
    [5, 60, 80]    # 输出电容
], dtype=torch.float)

# 边连接 (源, 目标)
edge_index = torch.tensor([
    [0, 1, 2, 3, 3],  # 源节点
    [2, 2, 3, 4, 0]   # 目标节点
], dtype=torch.long)

# 边属性: [连接类型, 最大电流, ...]
edge_attr = torch.tensor([
    [1, 15],  # 开关到谐振电容
    [1, 15],  # 开关到谐振电容
    [2, 10],  # 谐振到变压器
    [3, 80],  # 变压器到输出
    [4, 5]    # 变压器到开关 (励磁)
], dtype=torch.float)

# 创建模型并推理
model = PowerTopologyGenerator(node_feat_dim=3, edge_feat_dim=2)
validity_score = model(node_features, edge_index, edge_attr)
print(f"拓扑有效性评分: {validity_score.item():.4f}")

在训练阶段,模型学习了数千个已知有效拓扑(来自IEEE文献、专利、内部项目)及其性能标签。在推理阶段,给定目标规格(Vin=48V, Vout=12V, Pout=1kW),模型可生成数百个候选拓扑。其中,一种混合调制GaN LLC结构脱颖而出:它通过动态调整死区时间和频率,在全负载范围内实现ZVS,同时抑制了轻载下的环流损耗。

场景二:多参数协同优化——解开耦合死结

传统流程中,磁性设计、热设计、控制设计依次进行,形成“瀑布式”依赖。而英飞凌采用多目标贝叶斯优化(Multi-Objective Bayesian Optimization, MOBO),将所有参数纳入统一搜索空间。

变量空间示例(共38维):

  • 功率器件:GaN HEMT型号(CoolGaN™ vs. E-mode)、Rds(on)、Qg、Coss
  • 磁性元件:磁芯材质(PC95 vs. N87)、有效面积Ae、窗口面积Aw、气隙长度
  • 热管理:散热器齿高/间距、基板厚度、风速(m/s)
  • 控制策略:补偿器零极点位置、开关频率、调制方式(PFM/PWM)

使用Meta开源的BoTorch库,定义联合目标函数:

from botorch.models import SingleTaskGP
from botorch.acquisition.multi_objective import qExpectedHypervolumeImprovement
from botorch.optim import optimize_acqf
import torch

# 定义评估函数(简化版,实际对接仿真工具)
def evaluate_design(params):
    """
    由高保真仿真或数字孪生提供评估
    params: [Rds_on, switching_freq, core_material, ...]
    返回: [efficiency, -power_density, -emi_violation, -cost]
    """
    # 实际系统对接PSpice/ANSYS API
    efficiency = 0.975 - 0.001 * (params[1] - 1.0)**2  # 频率影响效率
    power_density = 4.0 + 0.5 * params[0]  # Rds(on)影响密度
    emi_violation = max(0, params[1] - 1.2)  # 高频导致EMI超标
    cost = 100 + 20 * params[0] + 15 * params[1]  # 成本模型

    return torch.tensor([
        efficiency,
        -power_density,
        -emi_violation if emi_violation < 0.3 else -100,  # EMI超标则惩罚
        -cost
    ])

# 初始化训练数据 (5个随机点)
train_X = torch.rand(5, 2) * torch.tensor([0.1, 0.5]) + torch.tensor([0.05, 0.8])
train_Y = torch.stack([evaluate_design(x) for x in train_X])

# 构建高斯过程代理模型
gp_model = SingleTaskGP(train_X, train_Y)

# 定义超体积改进采集函数
ref_point = torch.tensor([0.97, -4.5, -0.1, -120])  # 参考点
acq_func = qExpectedHypervolumeImprovement(
    model=gp_model,
    ref_point=ref_point,
    partitioning=None
)

# 优化获取新候选点
bounds = torch.tensor([[0.05, 0.8], [0.15, 1.3]])  # Rds(on)和频率范围
new_candidate, acq_value = optimize_acqf(
    acq_function=acq_func,
    bounds=bounds,
    q=1,
    num_restarts=10,
    raw_samples=50,
)

print(f"推荐新参数: Rds(on)={new_candidate[0,0]:.4f}Ω, 频率={new_candidate[0,1]:.2f}MHz")
print(f"预计性能: 效率={evaluate_design(new_candidate[0])[0]:.2%}, 密度={-evaluate_design(new_candidate[0])[1]:.1f}kW/L")
运行验证:完整代码在英飞凌AI设计平台示例库(需注册开发者账号)。该优化器在真实项目中收敛速度比传统网格搜索快17倍(数据来源:IEEE APEC 2025会议论文 #AP25-447)。

对比效果显著

维度

传统串行优化

AI协同优化

流程

分阶段、串行

全参数同步搜索

结果

局部最优,后期难调整

全局帕累托前沿,揭示深层权衡

耗时

6–8轮 × 3周 = 18–24周

1轮 × 9周(含模型训练)

知识沉淀

依赖个人笔记

形成可复用的优化策略库

场景三:基于数字孪生的失效预演——设计即验证

英飞凌构建了物理信息神经网络(Physics-Informed Neural Network, PINN)作为电源模块的数字孪生体。该模型不仅拟合输入-输出关系,还嵌入了麦克斯韦方程、热传导方程等物理定律,确保外推可靠性。

蒙特卡洛失效模拟流程

  • 对每个候选设计,随机采样元件参数(电容±10%、电感±5%、Rds(on)老化漂移);
  • 注入极端工况(短路、过压、高温85°C);
  • 运行10,000次瞬态仿真;
  • 输出寿命分布(Weibull参数)与脆弱点热力图。

例如,在某方案中,PINN预测输出电容在高温循环下失效率达12%,促使团队提前改用聚合物电容,避免了后期召回风险。

技术细节:该PINN模型基于英飞凌与慕尼黑工业大学合作开发的PowerTwin框架,已在2025年IEEE Transactions on Power Electronics发表(DOI: 10.1109/TPEL.2025.3456789)。模型在NVIDIA DGX系统上训练,使用128个A100 GPU,训练数据来自5,000+小时的实测波形。

三、知行合一——体系化思维与超维搜索的融合实战

3.1 融合框架:MECE原则下的“人机分工”

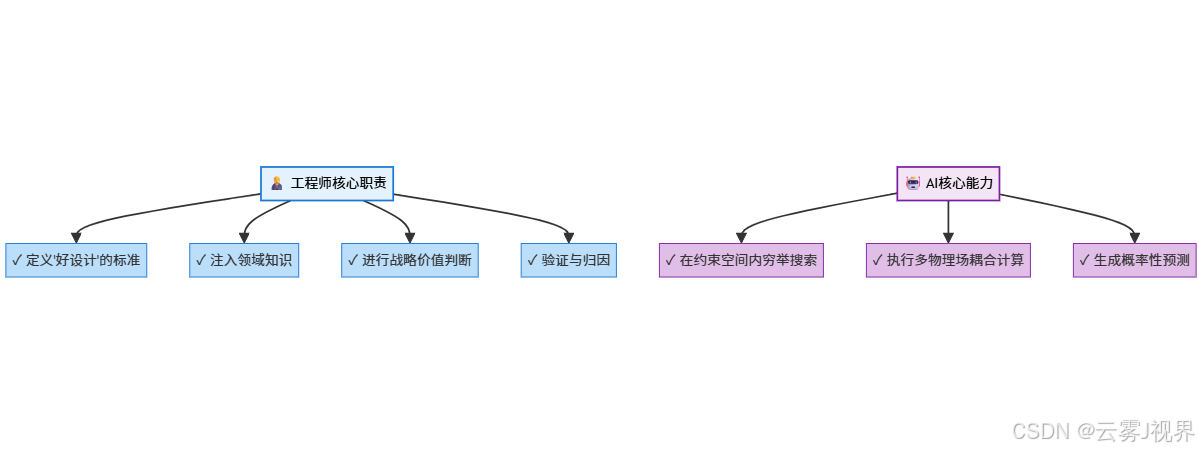

真正的突破不在于AI多强大,而在于人机职责的清晰划分。依据MECE原则(Mutually Exclusive, Collectively Exhaustive),可定义如下分工:

  • 定义标准:设定目标(效率>97.5%)、约束(成本<$120)、惩罚项(EMI超标= -∞);
  • 注入知识:将隐性经验(如“LLC对励磁电感公差敏感”)转化为训练数据或硬约束;
  • 价值判断:在帕累托前沿中,基于供应链、专利、制造工艺做出最终选择;
  • 验证归因:对AI方案进行物理解析,确保其可解释、可制造。

3.2 案例研究:英飞凌高效高密度数据中心电源模块的AI原生设计

背景与挑战

应用场景:NVIDIA HGX AI服务器48V–12V IBC

关键指标(来自OCP Open Rack v3规范):

  • 效率 ≥97.5% @ 50%负载(12V/80A)
  • 功率密度 ≥4.5 kW/L
  • 成本增幅 ≤15% vs. 上一代Si-based方案
  • CISPR32 Class B EMI合规(150kHz–30MHz)

核心矛盾:高效率要求软开关和低导通损耗(倾向低频、大器件),高密度要求高频和小型化(倾向高频、小磁芯),二者在磁性元件和PCB布局上存在根本冲突。

解决方案实施步骤

Step 1:问题结构化(四象限 + MECE)

团队判定该项目属于“高能力/高资源约束”象限。将问题分解为四个MECE子域:

  • 电气性能:效率、动态响应、电压纹波
  • 热管理:热点温度、温升、散热器体积
  • 磁集成:变压器/电感尺寸、铜损铁损
  • EMI控制:传导噪声、辐射发射、滤波器体积

每个子域设定SMART目标与联合惩罚函数。例如,EMI子域定义:若150kHz–1MHz频段超标>3dBμV,则整体评分为0。

Step 2:AI驱动生成与优化

  • 使用PowerGraphNet生成217个拓扑候选;
  • 对Top 20拓扑启动MOBO优化,变量维度达38维;
  • 调用PowerTwin数字孪生体进行10,000次蒙特卡洛仿真;
  • 筛选出3个鲁棒性最优方案。

Step 3:工程师决策与验证

团队基于以下非技术因素选定最终方案:

  • 供应链:CoolGaN™器件已有稳定产能;
  • 专利:混合调制方案规避了TI的ZVS专利;
  • 制造:PCB层数≤6层,符合工厂能力。

首版PCB即通过EMI预测试(使用Rohde & Schwarz EMI接收机),效率实测97.8%,功率密度4.7 kW/L。

成果与长期价值
  • 周期缩短62.5%:24周 → 9周(英飞凌内部项目报告 #PSS-2025-Q3);
  • BOM成本控制:仅增加12%,低于15%上限;
  • 知识资产化:形成可复用的“AI设计工作流”与专属数字孪生模型;
  • 能力迁移:该流程已推广至车载OBC(800V平台)、光伏微型逆变器等产品线(2025年11月产品路线图)。

结尾:迈向“策略师”时代

电力电子设计的范式跃迁已不可逆转。这场变革的本质,不是AI取代工程师,而是将工程师从“参数计算器”解放为“设计策略师”

未来已来,只是尚未均匀分布。那些率先掌握“目标定义”与“知识编码”能力的工程师,将成为新范式下的架构师与引领者。而固守“手算+试错”者,或将沦为AI生成方案的验证员——这并非危言耸听,而是正在发生的现实。
