🔥 内容介绍

1 研究背景与意义

轴承作为旋转机械的核心零部件，其运行状态直接决定设备可靠性与生产安全性，在航空航天、智能制造、轨道交通等领域具有不可替代的作用。PHM 轴承数据集记录了轴承全生命周期的振动、温度等监测数据，基于该数据的剩余寿命（Remaining Useful Life, RUL）预测是设备预防性维护的关键技术，核心挑战在于：

1. 退化特征复杂性：轴承退化过程呈现非线性、非平稳特性，从正常状态到失效阶段的特征演化存在突变点，传统时序模型难以捕捉多尺度退化规律；

2. 长时依赖与局部特征权衡：单一 LSTM/GRU 模型在长序列数据中易出现梯度消失，难以捕捉全生命周期的长时退化趋势；Transformer 的自注意力机制虽擅长长距离依赖建模，但对局部瞬时退化特征（如早期故障脉冲信号）的敏感度不足；

3. 小样本与标签稀缺：PHM 数据集中失效样本极少，RUL 标签需基于退化趋势间接构建，传统模型泛化能力不足，易出现过拟合；

4. 工程实用性需求：实际工业场景中需兼顾预测精度与实时性，单一模型难以平衡 “长时趋势预判” 与 “短期状态响应”。

Transformer-LSTM 双分支协同模型通过 “全局长时依赖提取 + 局部时序特征捕捉” 的互补架构，可精准建模轴承退化过程的多尺度特征，解决 PHM 数据集下 RUL 预测的核心痛点。本研究基于 PHM 标准数据集验证模型性能，为工业设备的预防性维护提供科学依据，对降低停机损失、提升设备运维效率具有重要理论与工程价值。

3 Transformer-LSTM 双分支协同模型设计

3.1 模型整体架构（核心创新：双分支特征融合）

模型采用 “特征输入→双分支并行建模→注意力融合→RUL 预测” 的四阶段架构，突破单一模型的特征捕捉局限：

• 核心逻辑：Transformer 分支捕捉全生命周期的长时退化趋势（如缓慢退化阶段的 HI 渐进变化），LSTM 分支捕捉局部瞬时特征（如快速退化阶段的冲击信号突变），通过注意力融合层动态分配两类特征权重，提升预测精度。

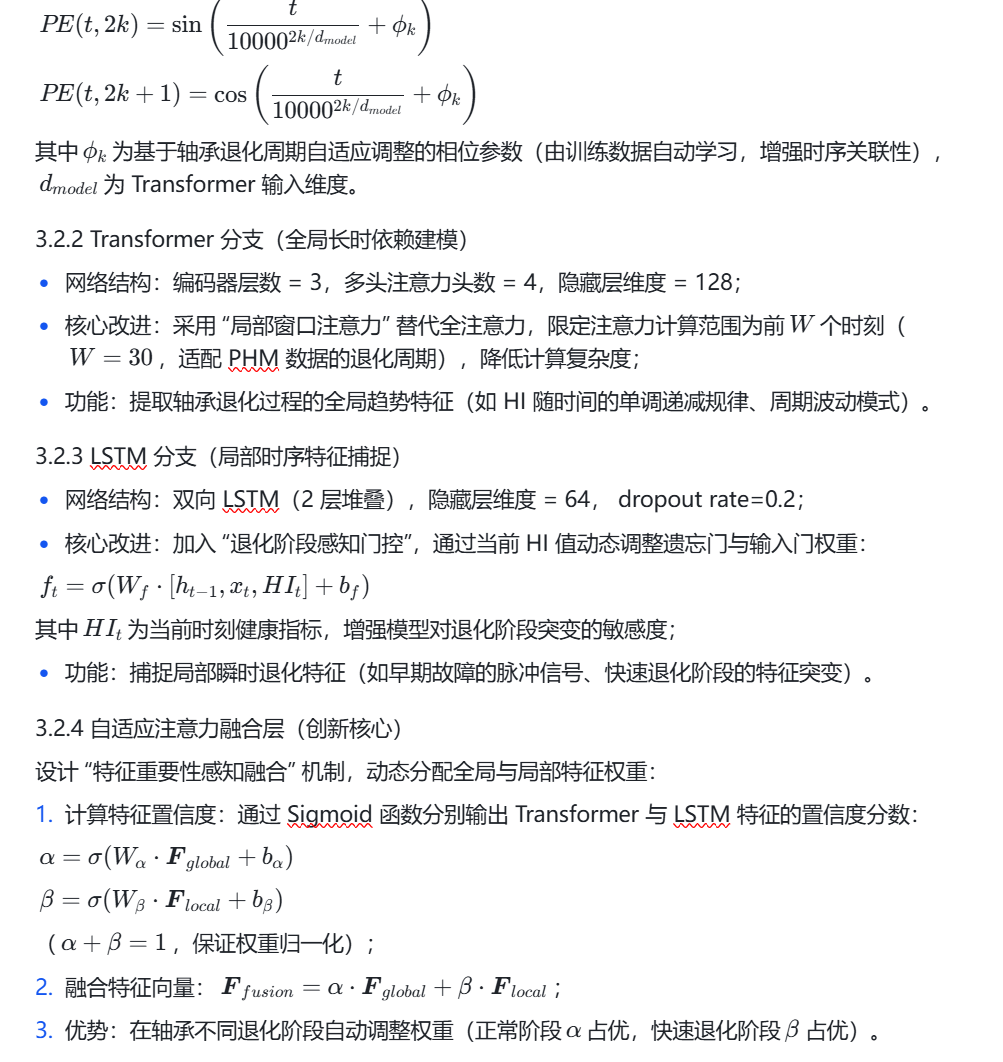

3.2 各模块详细设计

3.2.1 位置编码层（适配 Transformer 时序建模）

针对轴承监测数据的时序特性，设计 “自适应周期位置编码”：

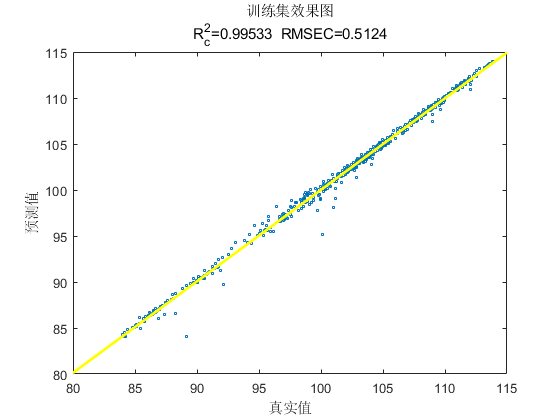

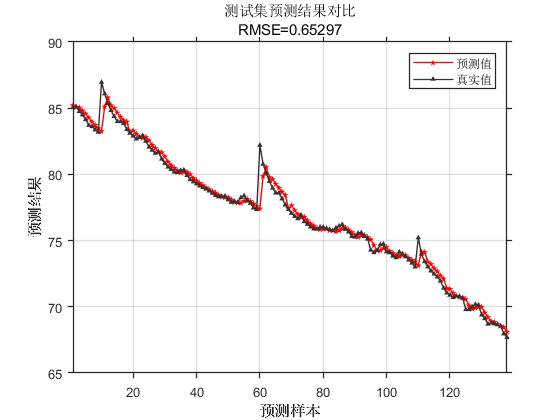

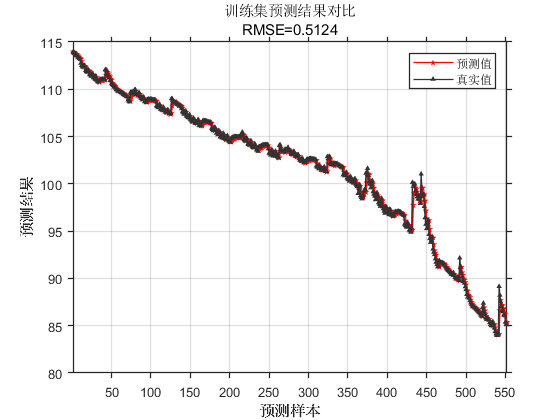

⛳️ 运行结果

📣 部分代码

function [R,rmse,biaozhuncha,mae,mape]=calc_error(x1,x2)

%此函数用于计算预测值和实际（期望）值的各项误差指标

%   参数说明

%----函数的输入值-------

%   x1：真实值

%   x2：预测值

%----函数的返回值-------

%   mae：平均绝对误差（是绝对误差的平均值，反映预测值误差的实际情况.）

%   mse：均方误差（是预测值与实际值偏差的平方和与样本总数的比值）

%   rmse：均方误差根（是预测值与实际值偏差的平方和与样本总数的比值的平方根，也就是mse开根号，

%               用来衡量预测值同实际值之间的偏差）

%   mape：平均绝对百分比误差（是预测值与实际值偏差绝对值与实际值的比值，取平均值的结果，可以消除量纲的影响，用于客观的评价偏差）

%   error：误差

%   errorPercent：相对误差

if nargin==2

    if size(x1,2)==1

        x1=x1';  %将列向量转换为行向量

    end



    if size(x2,2)==1

        x2=x2';  %将列向量转换为行向量

    end



    num=size(x1,2);%统计样本总数

    error=x2-x1;  %计算误差

    x1(find(x1==0))=inf;

    errorPercent=abs(error)./x1; %计算每个样本的绝对百分比误差



    mae=sum(abs(error))/num; %计算平均绝对误差

    mse=sum(error.*error)/num;  %计算均方误差

    rmse=sqrt(mse);     %计算均方误差根

    mape=mean(errorPercent);  %计算平均绝对百分比误差

    biaozhuncha=std(x2);

    %结果输出

     for i=1:size(x1,1)

        tempdata=(x1(i,:)-x2(i,:)).^2;

        tempdata2=(x1(i,:)-mean(x1(i,:))).^2;

        R(i)=1 - ( sum(tempdata)/sum(tempdata2) );

%         disp(['决定系数R为：   ',num2str(R(i))])

     end

    disp(['标准差为：                    ',num2str(biaozhuncha)])

    disp(['均方误差根rmse为：                ',num2str(rmse)])

    disp(['平均绝对误差mae为：              ',num2str(mae)])

    disp(['平均绝对百分比误差mape为：   ',num2str(mape*100),' %'])



else

    disp('函数调用方法有误，请检查输入参数的个数')

end

end

🔗 参考文献
