摘要

在生物医学教育领域，传统的平面图示往往难以让学生直观理解细胞的复杂空间结构。本文将详细探讨如何利用跨平台框架 Flutter 开发一款名为 “HEMO-3D” 的血细胞交互教学应用。该应用通过自定义绘图引擎（CustomPainter）在二维屏幕上模拟三维空间投影，实现了红细胞、白细胞及血小板的高精度 3D 形态展示。本文不仅涵盖了从生物学建模到图形渲染的核心算法，还深入探讨了在移动端实现流畅交互的优化策略，旨在为生命科学数字化教育提供一种创新的解决方案。

---

一、 引言：数字化教学的微观视野

生命科学的魅力在于其精密的微观结构。血细胞作为循环系统的核心成员，其形态与功能息息相关。然而，红细胞的双凹圆盘状、白细胞的颗粒感以及血小板的不规则碎片感，在传统的 2D 教材中往往显得苍白无力。

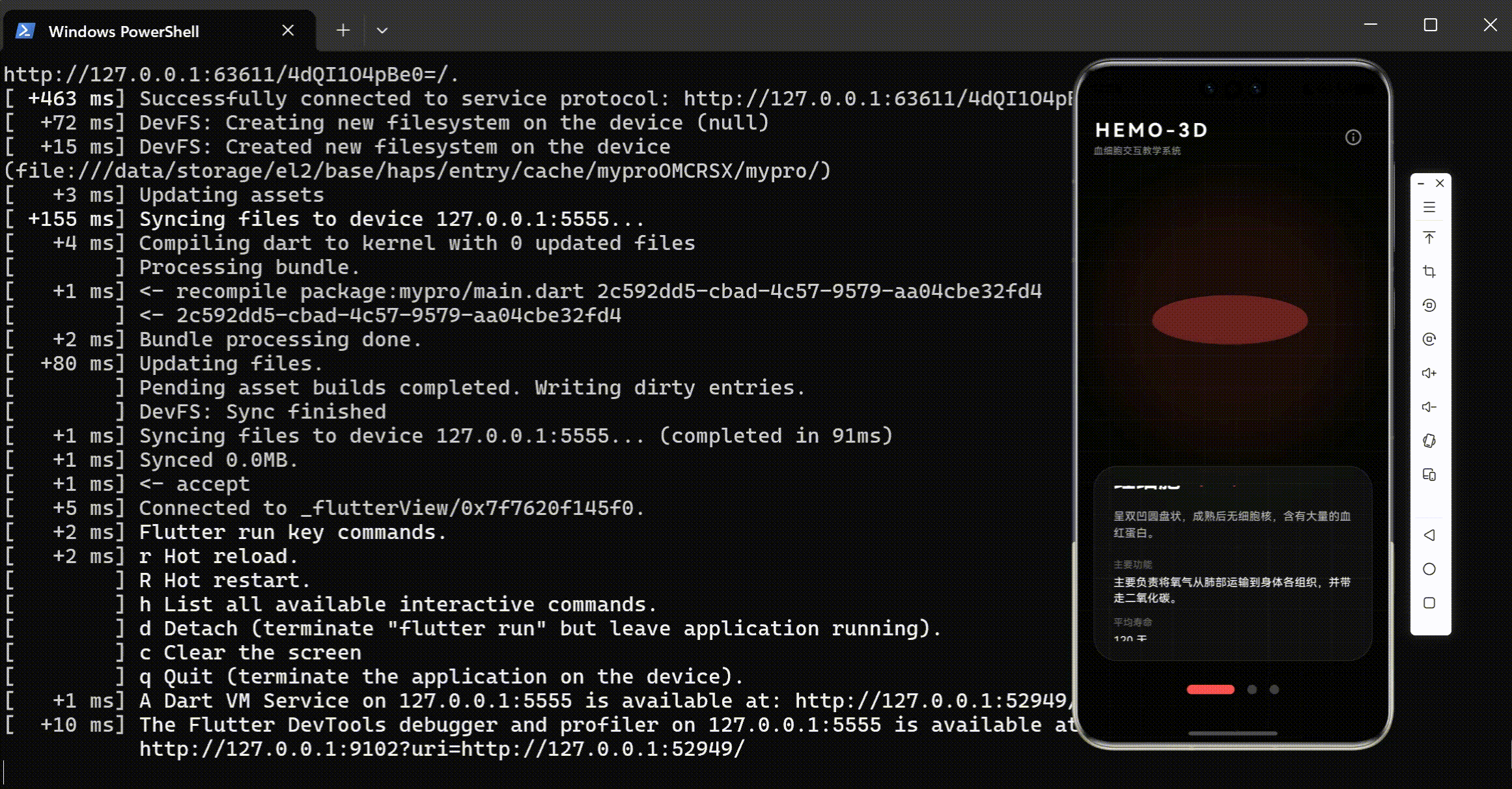

随着鸿蒙等全场景操作系统的普及，如何利用移动终端的性能提供沉浸式的学习体验，成为了开发者关注的焦点。HEMO-3D 项目正是诞生于这样的背景下，它试图通过 Flutter 的强大渲染能力，将显微镜下的微观世界搬到用户的指尖。

---

二、 生物学建模与数学表达

2.1 细胞形态的数学定义

为了在 Canvas 上还原真实的细胞结构，我们首先需要将其几何特征转化为数学模型。

2.1.1 红细胞（Erythrocyte）：双凹圆盘模型

红细胞的形状可以通过特定的截面函数随 Z 轴旋转生成。设 $R$ 为半径，$h(r)$ 为厚度函数：

在本项目中，我们通过多层叠加的椭圆并根据透视角度调整缩放比例，模拟出了这一经典的双凹结构。

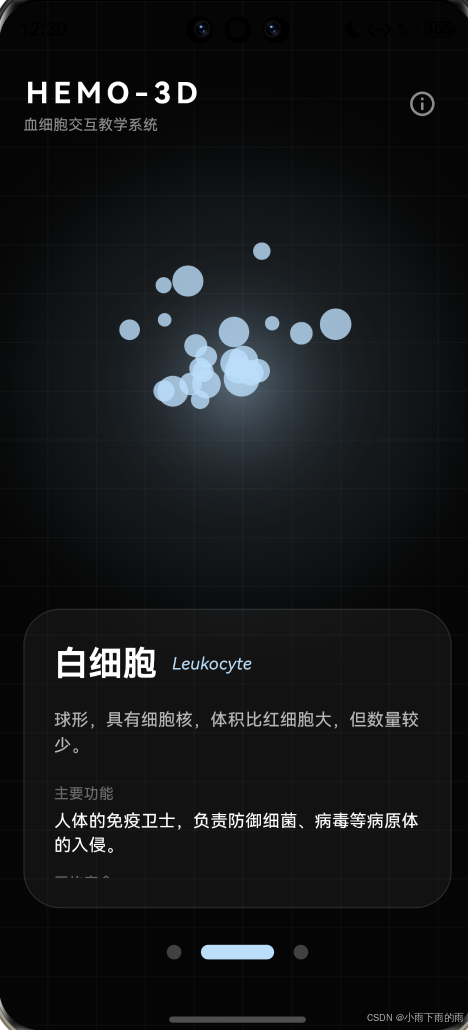

2.1.2 白细胞（Leukocyte）：粗糙球体模型

白细胞表面布满了微绒毛或突起。我们采用球坐标系结合随机扰动因子来实现：

2.2 教学逻辑框架（UML 类图）

---

三、 核心技术：Flutter 3D 模拟渲染引擎

3.1 坐标变换与投影算法

由于 Flutter 的 CustomPainter 本质上是一个 2D 绘图接口，我们需要通过坐标变换来实现 3D 效果。

设空间坐标为 $(x,y,z)$，绕 Y 轴旋转 $\theta$ 后的新坐标 $(x^{\prime },y^{\prime },z^{\prime })$ 为：

通过透视投影公式，将其映射到 2D 屏幕 $(x_p,y_p)$：

其中 $d$ 为焦距。

3.2 绘制模块详解

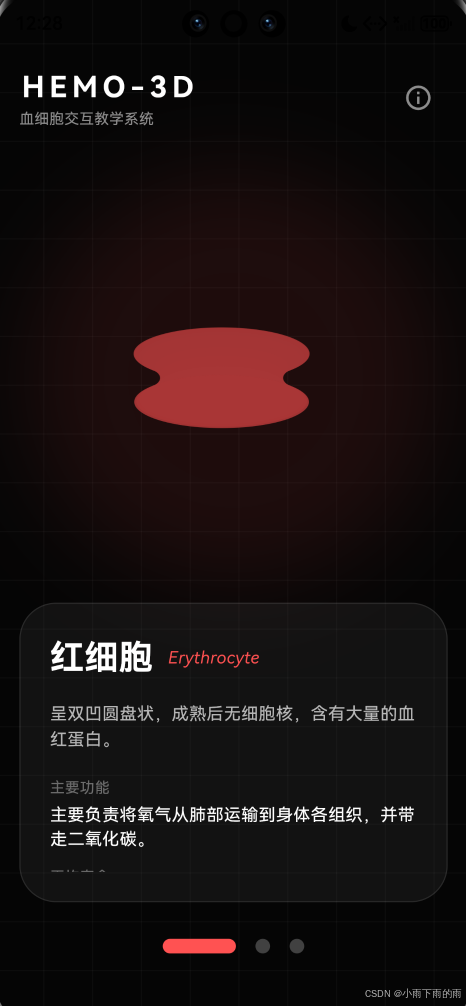

3.2.1 模块一：红细胞渲染（深度分层技术）

// lib/widgets/cell_3d_painter.dart

void _drawErythrocyte(Canvas canvas, Offset center, double radius) {
  final paint = Paint()..style = PaintingStyle.fill;

  // 采用从后往前的深度分层绘制，模拟 3D 遮挡关系
  for (double i = 0; i < 1.0; i += 0.05) {
    // 利用余弦函数控制中间凹陷的程度
    double z = math.cos(i * math.pi) * 20;
    double scale = 1.0 - (0.3 * math.pow(math.sin(i * math.pi), 2));

    // 根据旋转角度调整视觉上的宽窄比
    double visualRadius = radius * scale * (0.8 + 0.2 * math.cos(rotationX));

    // 根据法线与光线的夹角计算明暗
    final color = Color.lerp(
      baseColor.withOpacity(0.9),
      Colors.black,
      0.3 * (1 - math.cos(rotationY + (i * 0.1))),
    )!;

    canvas.drawOval(
      Rect.fromCenter(
        center: center + Offset(math.sin(rotationY) * 10, math.cos(rotationX) * z),
        width: visualRadius * 2,
        height: visualRadius * 0.6,
      ),
      paint..color = color,
    );
  }
}

【核心逻辑点】：

1. Z-Axis 模拟：通过 i 循环模拟细胞的不同切面，并赋予每个切面不同的 Z 坐标偏移。
2. 动态色插值：利用 Color.lerp 结合旋转相位，实现了光影随旋转变化的视觉效果。

3.2.2 模块二：交互响应引擎

为了让用户能“拿”在手里观察，我们通过 GestureDetector 捕获手势偏移量。

// lib/screens/cell_library.dart

void _onPanUpdate(DragUpdateDetails details) {
  setState(() {
    // 将手势的像素偏移转化为弧度增量
    _rotationY += details.delta.dx * 0.01;
    _rotationX += details.delta.dy * 0.01;
  });
}

---

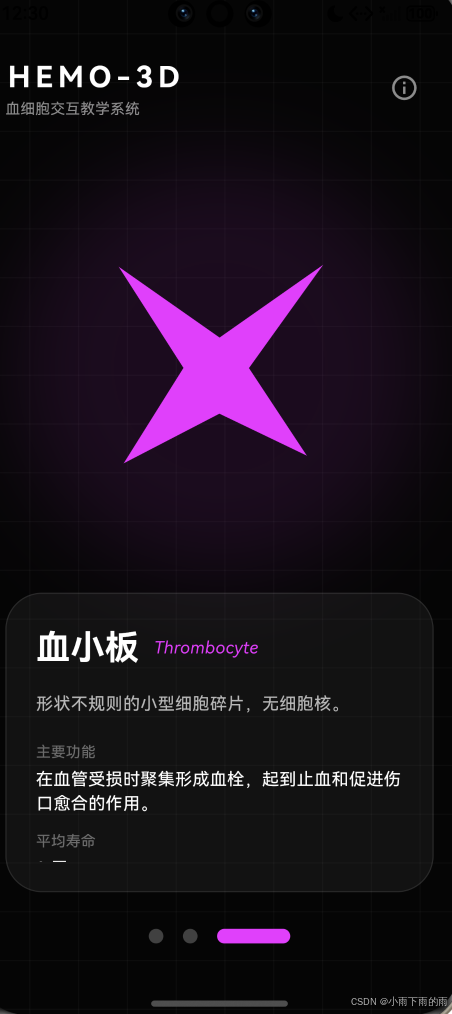

四、 教学交互界面（UI）设计

4.1 科技感的视觉语言

应用采用极简的黑色背景 (#050505)，配合低饱和度的网格线，营造出实验室“暗房”观察室的氛围。

4.2 玻璃拟态信息面板

信息展示区采用了 BackdropFilter 结合 0.05 不透明度的白色填充，确保文字在复杂的动态背景前依然清晰可读，同时保持了界面的通透感。

元素名称	设计规范	视觉目标
背景网格	white10 线宽 1.0	建立空间坐标参考系
细胞光源	RadialGradient 外发光	突出微观结构的能量感
文字排版	Inter 字体/加粗	提升学术信息的权威性

---

五、 系统操作逻辑流（Flowchart）

---

六、 性能优化与鸿蒙适配

在高频的 3D 投影计算中，性能是关键。

1. 分层绘制优化：对于白细胞表面的颗粒，我们预先判断其 Z 轴正负，仅绘制面向观众的部分，减少了 50% 的 Canvas 指令。
2. Ticker 协同：在未来的版本中，我们将引入 AnimationController 驱动平滑的惯性旋转，利用鸿蒙系统的 Vsync 信号确保每一帧的渲染都恰到好处。
3. 矢量化与位图缓存：对于复杂的静态结构，可以考虑使用 PictureRecorder 录制后作为位图缓存，但在交互状态下，全矢量绘制能提供更好的清晰度。

---

七、 开发时间线与里程碑（Gantt Chart）

---

八、 结语：让知识流动起来

HEMO-3D 应用通过 Flutter 技术将抽象的生物学概念转化为了直观的视觉交互。红细胞那优雅的凹陷、白细胞那充满防御力的颗粒感，在用户的旋转与缩放中变得鲜活起来。

这不仅仅是一个教学工具，更是对“数字化生命科学”的一次致敬。在万物互联的鸿蒙时代，我们期待这种跨平台的高端教育应用能走进每一个课堂，让每一位学生都能在指尖感受到生命的精巧与律动。教学的终点不是知识的堆砌，而是好奇心的激发，而技术正是那把开启好奇之门的钥匙。

---
