华为 SP686C 阵列卡不支持 EXP 背板的核心原因

SP686C 不支持 EXP 背板是华为的明确设计选择，源于其 "硬盘直连优先" 的架构理念、原生端口数量足够覆盖主流场景、以及对性能与可靠性的极致追求。

一、明确说明

华为在 SP686C RAID 控制卡用户指南中明确指出："SP686C RAID 控制卡当前不支持搭配 EXP 背板"。这不是技术缺陷，而是产品设计的既定策略。

二、核心技术与设计原因

1. 架构定位：原生直连优先，无需 Expander 扩展

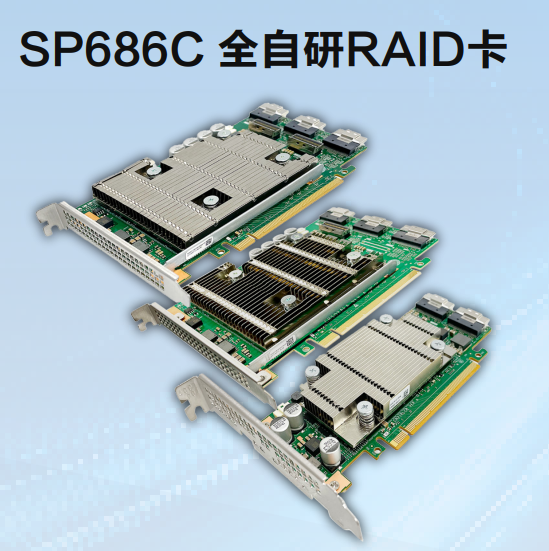

SP686C 作为全自研 RAID 卡，其核心设计理念是 "40 口以下硬盘直挂，无需 Expander 端口扩展板"。该卡提供 16/32/40 口三种规格，最大支持 40 个 SAS3.0 硬盘直连，完全覆盖了绝大多数服务器 (1U/2U/4U) 的硬盘配置需求。

特性	说明
原生端口数量	16/32/40 个 SAS3.0 (12Gb/s) 端口，直接连接硬盘
扩展方式	无需 Expander 芯片 / 背板，减少中间环节
性能优势	IOPS 高于业界主流厂商 20%，去除 Expander 带来的 IO 瓶颈

2. 性能与可靠性权衡：减少中间环节，提升稳定性

EXP 背板 (带 Expander 芯片) 的工作原理是通过芯片扩展端口数量，但会带来以下问题：

• 性能损耗：Expander 芯片成为数据传输的额外瓶颈，尤其在高并发 IO 场景下
• 可靠性降低：增加了故障点，影响系统整体稳定性
• 延迟增加：数据需要经过芯片转发，延长了访问时间

SP686C 通过原生直连设计，减少器件依赖，去除 IO 瓶颈，实现了更高的性能和可靠性。

直连背板通过 SAS 线缆直接连接 RAID 卡端口与硬盘，无中间扩展芯片，保证性能与可靠性最大化

3. 硬件与固件设计限制

SP686C 的硬件架构和固件均针对硬盘直连场景优化，未包含对 Expander 芯片的管理与通信模块：

• 固件不支持与 Expander 芯片的协议交互
• 缺少对 Expander 背板管理功能 (如硬盘状态监控、热插拔控制) 的支持
• 硬件接口虽支持 Slimline/LP Slimline 线缆连接，但仅适配直连背板，不兼容带 Expander 的背板

三、适用场景与替代方案

1. 适用场景

SP686C 适合需要高性能、高可靠、40 盘以下的服务器场景，如：

• 企业数据库服务器
• 云计算节点
• 医学成像分析
• 媒体应用处理

2. 替代方案

如果确实需要超过 40 个硬盘的扩展能力，可考虑：

• 使用华为支持 Expander 背板的其他 RAID 卡型号 (如 SP460C-M Broadcom SAS3516)
• 增加 PCIe 插槽，安装多张 SP686C RAID 卡，实现硬盘数量扩展
• 采用 NVMe over Fabrics 等其他存储扩展方案

四、总结

SP686C 不支持 EXP 背板是华为基于产品定位、性能与可靠性的综合设计决策。该卡通过原生直连架构，在满足主流硬盘配置需求的同时，提供了更高的性能和可靠性，体现了华为在 RAID 卡设计上 "高性能、高可靠、高集成" 的核心思想。

【扩展】选型决策参考

1. 直连 vs. EXP 背板方案对比

对比项	SP686C + 直连背板	替代 RAID 卡 + EXP 背板
性能	原生直连，IOPS 高于业界 20%，无转发延迟	Expander 芯片带来约 5-10% 性能损耗
可靠性	减少 1 个故障点，系统稳定性提升	增加 Expander 芯片故障风险
扩展性	最大 40 盘位，适合主流配置	支持 256 + 盘位，适合超大规模存储
成本	无需 Expander 芯片，硬件成本更低	需额外 Expander 芯片，成本略高
适用场景	企业数据库、医学成像、媒体处理	大规模云计算、分布式存储、高密度服务器

2. 迁移建议

1. 场景匹配：40 盘以下高性能场景优先选择 SP686C + 直连背板
2. 扩展需求：超过 40 盘或必须使用 EXP 背板时，建议选择 SP460C-M 或 SR630C-ME
3. 兼容性保障：使用华为计算产品兼容性查询助手确认 RAID 卡与服务器 / 背板的兼容性
4. 性能优化：EXP 背板场景下建议配置 RAID 50/60，平衡性能与容错能力
