第6章 其他模型转换

在官方提供的rknn-toolkit2工具中，默认自带了很多测试例程和模型，如下图所示：

本章节我们测试并运行这些demo程序，模型运行在RK3568开发板上，开发板上烧写android11系统，运行环境可以参考5.3.2章节进行搭建，这里只给出转换模型的步骤。

6.1 使用tensorflow框架

TensorFlow是一个软件库或框架，由Google团队设计，以最简单的方式实现机器学习和深度学习概念。它结合了优化技术的计算代数，便于计算许多数学表达式。TensorFlow有以下重要功能 - 它包含一个叫做张量概念，用来创建多维数组，优化和计算数学表达式。它包括深度神经网络和机器学习技术的编程支持。它包括具有各种数据集的高可扩展计算功能。TensorFlow使用GPU计算，自动化管理。它还包括优化相同内存和使用数据的独特功能。

1首先选择tensorflow作为我们测试的框架，进入tensorflow/ssd_mobilenet_v1/目录下，如下图所示：

cd examples/tensorflow/ssd_mobilenet_v1/

2打开test.py,确认使用板载npu推理识别图片

vi test.py

修改test.py文件，我们修改对应的平台为rk3568，修改如下所示，“-”代表需要删除的内容，“+”代表需要新增的内容。

 if __name__ == '__main__':

     # Create RKNN object
-    rknn = RKNN(verbose=True)
+    rknn = RKNN()

     # Pre-process config
     print('--> Config model')
-    rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128])
+   rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128], target_platform='rk3568')
     print('done')

     # Load model
@@ -62,7 +62,7 @@ if __name__ == '__main__':

     # Init runtime environment
     print('--> Init runtime environment')
-    ret = rknn.init_runtime()
+    ret = rknn.init_runtime(target='rk3568')
     if ret != 0:
         print('Init runtime environment failed!')
         exit(ret)

修改完，保存文件并退出。

3 进入到examples/tensorflow/ssd_mobilenet_v1/文件夹，输入以下命令，执行模型转换和推理模型的test.py脚本。

python3 test.py

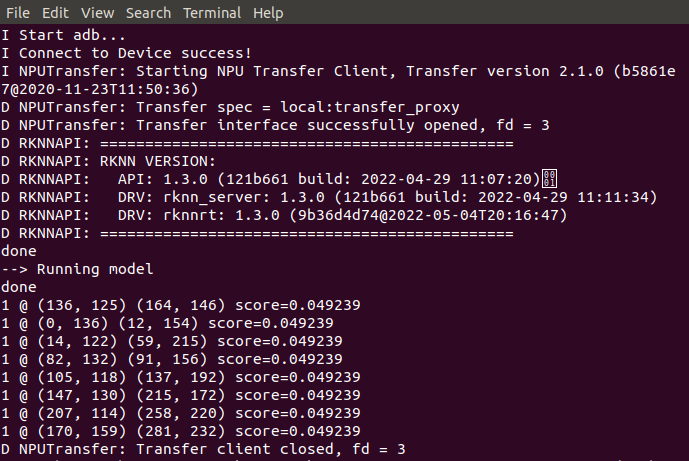

4 运行之后，我们可以得知推理图片识别后的结果，如下图所示：

5 如上图所示，Score反映的是得分，得分越高说明和被认为的标签相似度越高，圆括号则是对应识别出的物体的坐标。命令行中出现了八行被识别物体的坐标和置信度，和out.jpg可以对应。out.jpg如下图所示：

6.2 使用caffe框架

CAFFE全称为快速特征嵌入的卷积结构，Convolutional Architecture for Fast Feature Embedding）是一个深度学习框架，最初开发于加利福尼亚大学柏克莱分校。Caffe在BSD许可下开源，使用C++编写，带有Python接口。

1 我们选择caffe作为人工智能框架，进入rknn-toolkit2-master/examples/caffe目录，

输入以下命令：

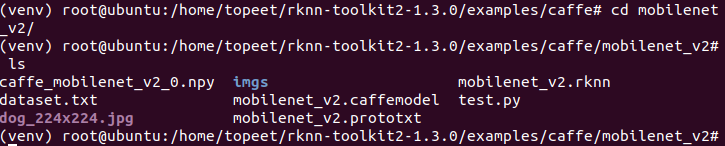

cd examples/caffe

2  MobileNet是专用于移动和嵌入式视觉应用的卷积神经网络，是基于一个流线型的架构，它使用深度可分离的卷积来构建轻量级的深层神经网络。通过引入两个简单的全局超参数，MobileNet在延迟度和准确度之间有效地进行平衡。MobileNets在广泛的应用场景中有效，包括物体检测、细粒度分类、人脸属性和大规模地理定位。我们选择mobilenet_v2做进一步的测试，输入以下命令

cd mobilenet_v2

3打开test.py,确认使用板载npu推理识别图片

vi test.py

修改test.py文件，我们修改对应的平台为rk3568，修改如下所示，“-”代表需要删除的内容，“+”代表需要新增的内容。

 if __name__ == '__main__':

     # Create RKNN object
-    rknn = RKNN(verbose=True)
+    rknn = RKNN()

     # Pre-process config
     print('--> Config model')
-    rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128])
+   rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128], target_platform='rk3568')
     print('done')

     # Load model
@@ -62,7 +62,7 @@ if __name__ == '__main__':

     # Init runtime environment
     print('--> Init runtime environment')
-    ret = rknn.init_runtime()
+    ret = rknn.init_runtime(target='rk3568')
     if ret != 0:
         print('Init runtime environment failed!')
         exit(ret)

修改完，保存文件并退出。

4 进入到examples/caffe/mobilenet_v2文件夹，输入以下命令，执行模型转换和推理模型的test.py脚本。

python3 test.py

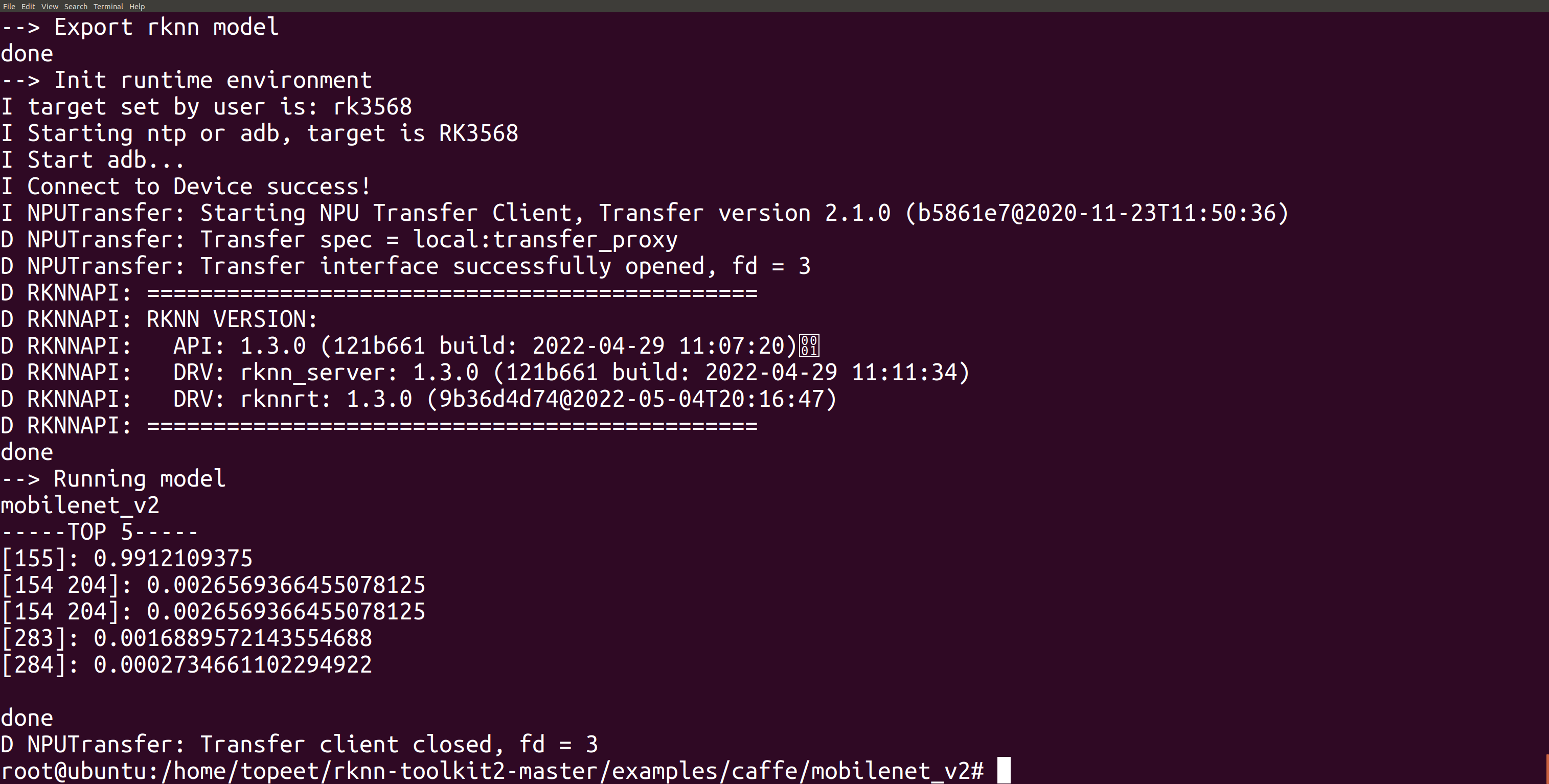

5 运行之后，如下图所示：

6 从上图中我们可以得知前五个推理结果，其中最有可能的识别结果是第155个标签

（标签说明链接：https://github.com/leferrad/tensorflow-mobilenet/blob/master/imagenet/labels.txt），置信度为0.9912。按照mobilenetv2的标签，第155物体的标签应该是Maltese dog,

Maltese terrier, Maltese，中文为马耳他犬，和图片相符。

6.3 使用tflite框架

1 TensorFlow Lite 是 TensorFlow 移动和嵌入式设备轻量级解决方案。它使设备机器学习具有低延迟和更小的二进制体积。TensorFlow Lite 同时支持 Android 神经网络 API的硬件加速。TensorFlow Lite 使用多项技术降低延迟，例如移动 app 内核优化、pre-fused 激活、允许更快更小（定点）模型的量化内核。

2 现在选择tflite作为我们的人工智能框架。输入以下命令：

cd examples/tflite

3 MobileNet是基于深度级可分离卷积构建的网络，其实这种结构最早是出现在GoogleNet v3的inception中，它是将标准卷积拆分为了两个操作：深度卷积(depthwise convolution) 和逐点卷积(pointwise convolution)，Depthwise convolution和标准卷积不同，对于标准卷积其卷积核是用在所有的输入通道上（input channels），而depthwise convolution针对每个输入通道采用不同的卷积核，就是说一个卷积核对应一个输入通道，所以说depthwise convolution是depth级别的操作。我们选择mobilenet_v1做进一步的测试，

输入以下命令：

cd mobilenet_v1

4 打开test.py,确认使用板载npu推理识别图片

vi test.py

修改test.py文件，我们修改对应的平台为rk3568，修改如下所示，“-”代表需要删除的内容，“+”代表需要新增的内容。

 if __name__ == '__main__':

     # Create RKNN object
-    rknn = RKNN(verbose=True)
+    rknn = RKNN()

     # Pre-process config
     print('--> Config model')
-    rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128])
+   rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128], target_platform='rk3568')
     print('done')

     # Load model
@@ -62,7 +62,7 @@ if __name__ == '__main__':

     # Init runtime environment
     print('--> Init runtime environment')
-    ret = rknn.init_runtime()
+    ret = rknn.init_runtime(target='rk3568')
     if ret != 0:
         print('Init runtime environment failed!')
         exit(ret)

修改完，保存文件并退出。

5 进入到examples/tflite/mobilenet_v1文件夹，输入以下命令，执行模型转换和推理模型的test.py脚本。

python3 test.py

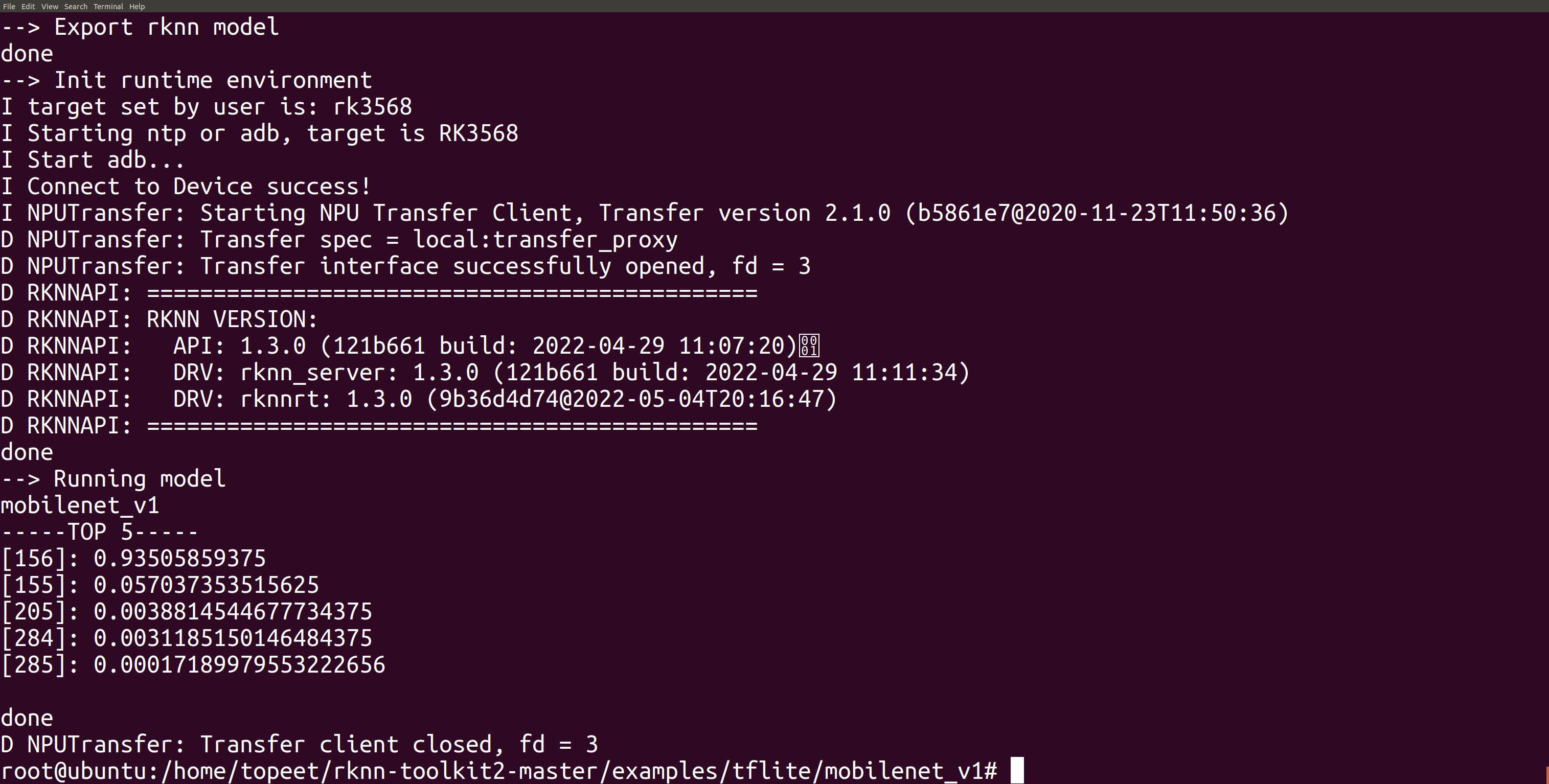

6运行结果如下图所示。TOP5记录了推理结果，其中概率最高也就是0.935，对应第156个标签的物体。

6.4 使用onnx框架

1  ONNX是一种针对机器学习所设计的开放式的文件格式，用于存储训练好的模型。它使得不同的人工智能框架（如Pytorch, MXNet）可以采用相同格式存储模型数据并交互。ONNX的规范及代码主要由微软，亚马逊 ，Facebook 和 IBM 等公司共同开发，以开放源代码的方式托管在Github上。目前官方支持加载ONNX模型并进行推理的深度学习框架有： Caffe2, PyTorch, MXNet，ML.NET，TensorRT 和 Microsoft CNTK，并且 TensorFlow 也非官方的支持。现在选择ONNX作为人工智能框架，进入rknn-toolkit2-master/examples/onnx目录，输入以下命令：

cd examples/onnx/

2 YOLO 是 2016 年提出来的目标检测算法，在当时比较优秀的目标检测算法有 R-CNN、Fast R-CNN 等等，但 YOLO 算法还是让人感到很新奇与兴奋。YOLO 是 You only look once的缩写，意思是你只需看一次就可以预测，灵感就来自于我们人类自己，因为人看一张图片时，扫一眼就可以得知这张图片不同类型目标的位置。YOLO 胜在它的简单与快速。我们选择yolov5做进一步的测试，输入以下命令

cd yolov5

3打开test.py,确认使用板载npu推理识别图片

vi test.py

修改test.py文件，我们修改对应的平台为rk3568，修改如下所示，“-”代表需要删除的内容，“+”代表需要新增的内容。

 if __name__ == '__main__':

     # Create RKNN object
-    rknn = RKNN(verbose=True)
+    rknn = RKNN()

     # Pre-process config
     print('--> Config model')
-    rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128])
+   rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128], target_platform='rk3568')
     print('done')

     # Load model
@@ -62,7 +62,7 @@ if __name__ == '__main__':

     # Init runtime environment
     print('--> Init runtime environment')
-    ret = rknn.init_runtime()
+    ret = rknn.init_runtime(target='rk3568')
     if ret != 0:
         print('Init runtime environment failed!')
         exit(ret)

修改完，保存文件并退出。

4 进入到examples/onnx/yolov5文件夹，输入以下命令，执行模型转换和推理模型的test.py脚本。

python3 test.py

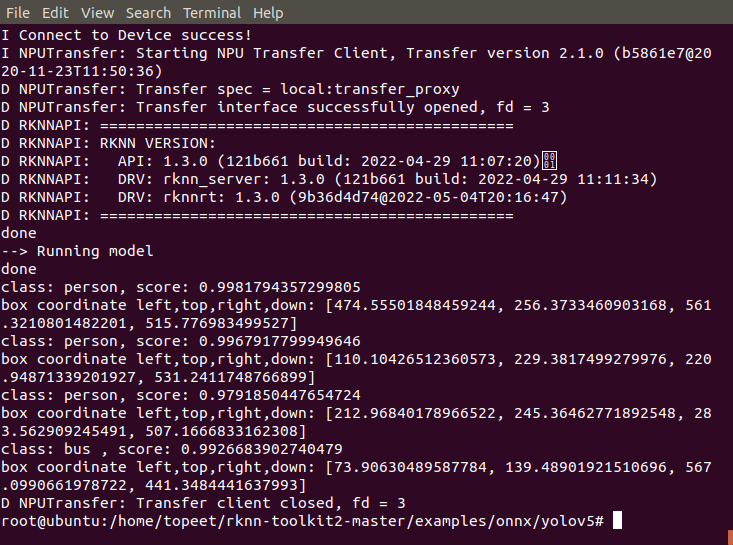

5 运行之后，如下图所示：

6 从上图我们可以得知onnx在板载npu推理后的结果。得分(score)显示出推理识别结果为三人（person）一车（bus），对应的置信度分别在0.998， 0.997， 0.979，0.992和所识别的原始图片相符合。

6.5 使用darknet框架

1 darknet是一个较为轻型的完全基于C与CUDA的开源深度学习框架，其主要特点就是容易安装，没有任何依赖项（OpenCV都可以不用），移植性非常好，支持CPU与GPU两种计算方式。（https://github.com/hgpvision/darknet）相比于TensorFlow来说，darknet并没有那么强大，但这也成了darknet的优势：darknet完全由C语言实现，没有任何依赖项，当然可以使用OpenCV，但只是用其来显示图片、为了更好的可视化；darknet支持CPU（所以没有GPU也不用紧的）与GPU（CUDA/cuDNN，使用GPU当然更块更好了）。正是因为其较为轻型，没有像TensorFlow那般强大的API，所以给我的感觉就是有另一种味道的灵活性，适合用来研究底层，可以更为方便的从底层对其进行改进与扩展。现在选择darknet作为人工智能框架，进入rknn-toolkit2-master/examples/onnx目录，输入以下命令：

2  YOLO 是 2016 年提出来的目标检测算法，在当时比较优秀的目标检测算法有 R-CNN、Fast R-CNN 等等，YOLO 是 You only look once的缩写，意思是你只需看一次就可以预测，灵感就来自于我们人类自己，因为人看一张图片时，扫一眼就可以得知这张图片不同类型目标的位置。YOLO 胜在它的简单与快速。这次我们使用的是第三代yolo版本yolov3。YOLOV3相对于v2版本主要改进：调整了网络结构；利用多尺度特征进行对象检测；对象分类用Logistic取代了softmax。我们选择yolov3_416x416做进一步的测试，输入以下命令：

cd yolov3_416x416

3打开test.py,确认使用板载npu推理识别图片

vi test.py

修改test.py文件，我们修改对应的平台为rk3568，修改如下所示，“-”代表需要删除的内容，“+”代表需要新增的内容。

 if __name__ == '__main__':

     # Create RKNN object
-    rknn = RKNN(verbose=True)
+    rknn = RKNN()

     # Pre-process config
     print('--> Config model')
-    rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128])
+   rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128], target_platform='rk3568')
     print('done')

     # Load model
@@ -62,7 +62,7 @@ if __name__ == '__main__':

     # Init runtime environment
     print('--> Init runtime environment')
-    ret = rknn.init_runtime()
+    ret = rknn.init_runtime(target='rk3568')
     if ret != 0:
         print('Init runtime environment failed!')
         exit(ret)

修改完，保存文件并退出。

4 进入到examples/darknet/yolov3_416x416文件夹，输入以下命令，执行模型转换和推理模型的test.py脚本。

python3 test.py

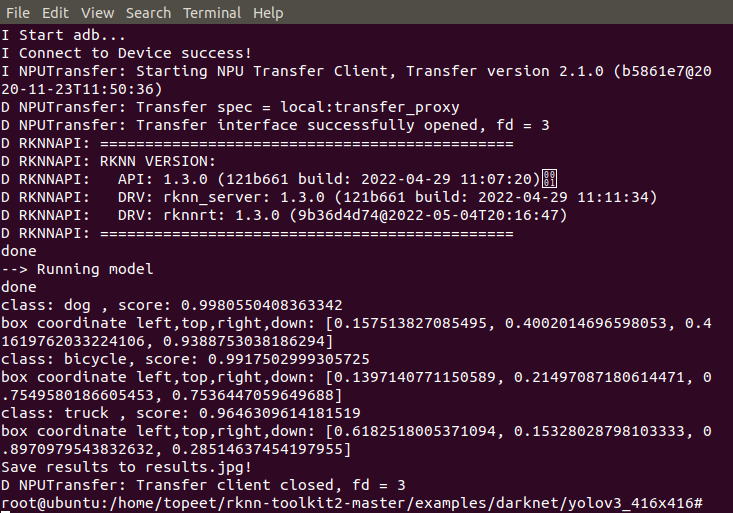

5 运行结果如下所示：

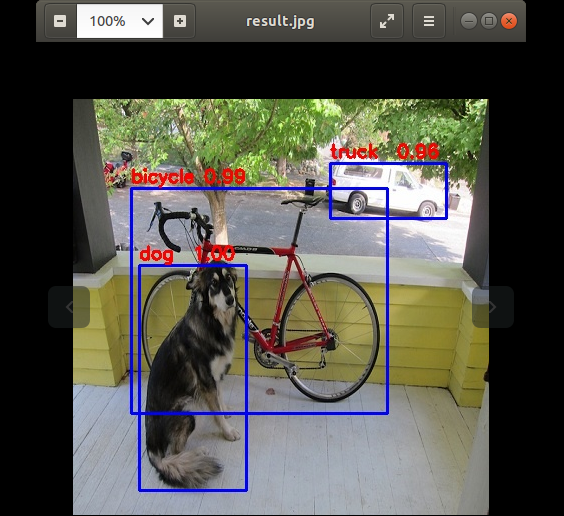

6 完成推理后我们可以得到一个results.jpg。打开后发现里面有推理后的结果，包括被识别的物体和对应的置信度。

results.jpg如下图所示：

6.6 使用pytorch框架

1 PyTorch是一个Python的开源机器学习库。它用于自然语言处理等应用程序。它最初由Facebook人工智能研究小组开发，而优步的Pyro软件则用于概率编程。最初，PyTorch由Hugh Perkins开发，作为基于Torch框架的LusJIT的Python包装器。有两种PyTorch变种。PyTorch在Python中重新设计和实现Torch，同时为后端代码共享相同的核心C库。PyTorch开发人员调整了这个后端代码，以便有效地运行Python。他们还保留了基于GPU的硬件加速以及基于Lua的Torch的可扩展性功能。现在选择pytorch作为我们的人工智能框架，输入以下命令：

cd pytorch/

2 经典网络ResNet(Residual Networks)由Kaiming He等人于2015年提出，论文名为《Deep Residual Learning for Image Recognition》，ResNet要解决的是深度神经网络的”退化(degradation)”问题，即使用浅层直接堆叠成深层网络，不仅难以利用深层网络强大的特征提取能力，而且准确率会下降，这个退化不是由于过拟合引起的。ResNet也称为残差网络。我们选择resnet18做进一步的测试，输入以下命令：

cd resnet18

3打开test.py,确认使用板载npu推理识别图片

vi test.py

修改test.py文件，我们修改对应的平台为rk3568，修改如下所示，“-”代表需要删除的内容，“+”代表需要新增的内容。

if __name__ == '__main__':

     # Create RKNN object
-    rknn = RKNN(verbose=True)
+    rknn = RKNN()

     # Pre-process config
     print('--> Config model')
-    rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128])
+   rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128], target_platform='rk3568')
     print('done')

     # Load model
@@ -62,7 +62,7 @@ if __name__ == '__main__':

     # Init runtime environment
     print('--> Init runtime environment')
-    ret = rknn.init_runtime()
+    ret = rknn.init_runtime(target='rk3568')
     if ret != 0:
         print('Init runtime environment failed!')
         exit(ret)

修改完，保存文件并退出。

4 进入到examples/文件夹，输入以下命令，执行模型转换和推理模型的test.py脚本。

python3 test.py

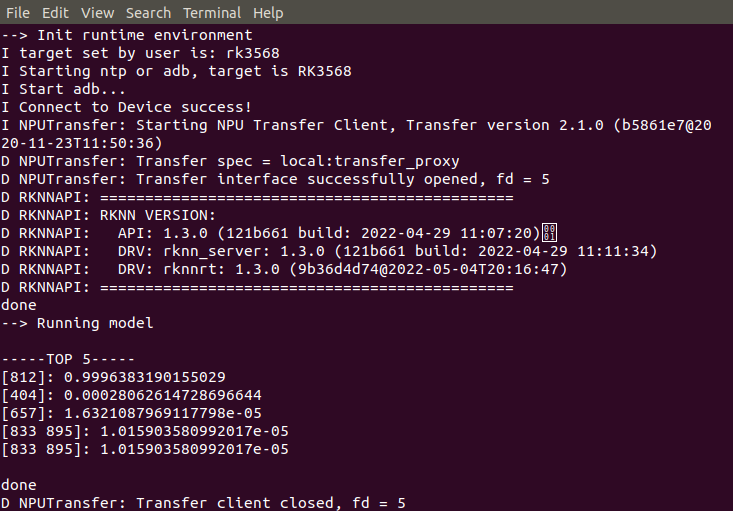

5 运行结果如下图所示：
