1. 二维码识别简介

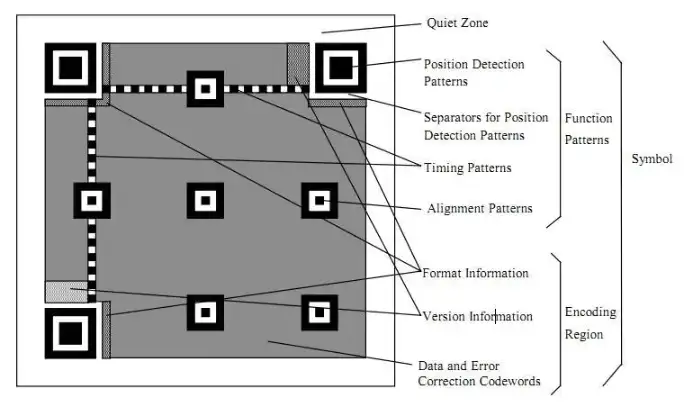

二维条码/二维码（2-dimensional bar code）是用某种特定的几何图形按一定规律在平面（二维方向上）分布的黑白相间的图形记录数据符号信息的；在代码编制上巧妙地利用构成计算机内部逻辑基础的“0”、“1”比特流的概念，使用若干个与二进制相对应的几何形体来表示文字数值信息，通过图象输入设备或光电扫描设备自动识读以实现信息自动处理：它具有条码技术的一些共性：每种码制有其特定的字符集；每个字符占有一定的宽度；具有一定的校验功能等。同时还具有对不同行的信息自动识别功能、及处理图形旋转变化点。

2. 快速上手

2.1 开发环境准备

如果您初次阅读此文档，请阅读《入门指南/开发环境准备/Easy-Eai编译环境准备与更新》，并按照其相关的操作，进行编译环境的部署。

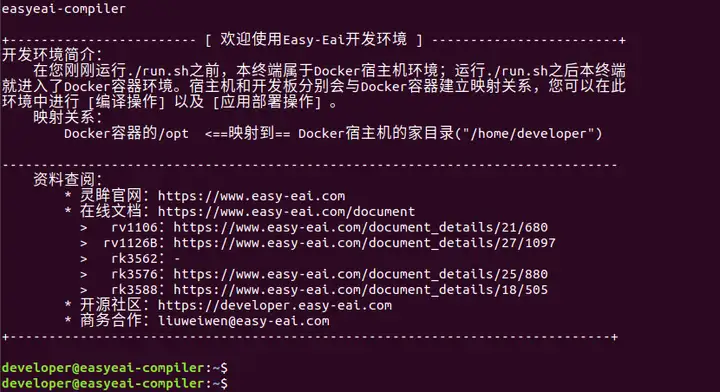

在PC端Ubuntu系统中执行run脚本，进入EASY-EAI编译环境，具体如下所示。

cd ~/develop_environment
./run.sh 2204

2.2 源码下载

在EASY-EAI编译环境下创建存放源码仓库的管理目录：

cd /opt
mkdir EASY-EAI-Toolkit
cd EASY-EAI-Toolkit

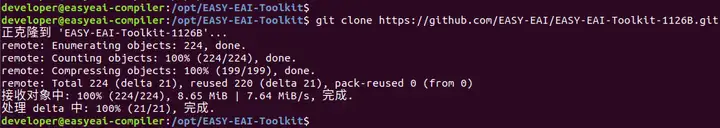

通过git工具，在管理目录内克隆远程仓库

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-1126B.git

注：

* 此处可能会因网络原因造成卡顿，请耐心等待。

* 如果实在要在gitHub网页上下载，也要把整个仓库下载下来，不能单独下载本实例对应的目录。

2.3 例程编译

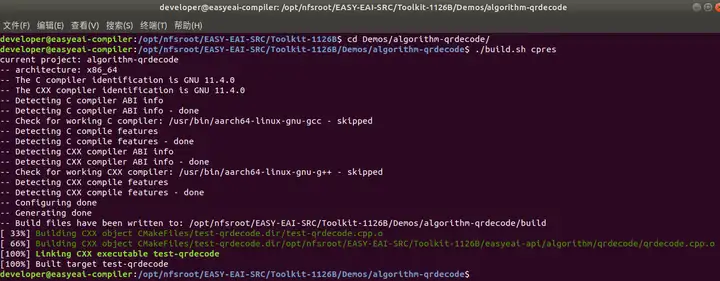

入到对应的例程目录执行编译操作，具体命令如下所示：

cd EASY-EAI-Toolkit-1126B/Demos/algorithm-qrdecode/
./build.sh cpres

注：

* 由于依赖库部署在板卡上，因此交叉编译过程中必须保持/mnt挂载。

* 若build.sh脚本带有cpres参数，则会把Release/目录下的所有资源都拷贝到开发板上。

2.4 例程运行及效果

通过串口调试或ssh调试，进入板卡后台，定位到例程部署的位置，如下所示：

cd /userdata/Demo/algorithm-qrdecode/

运行例程命令如下所示：

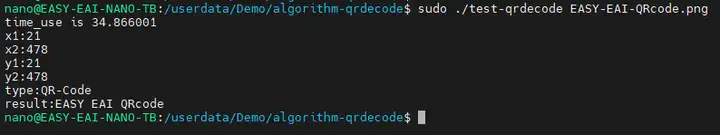

./test-qrdecode EASY-EAI-QRcode.png

在EASY-EAI编译环境可以取回测试图片:

cp /mnt/userdata/Demo/algorithm-qrdecode/result.jpg .

结果图片如下所示：

同样的程序也识别一维码图像：

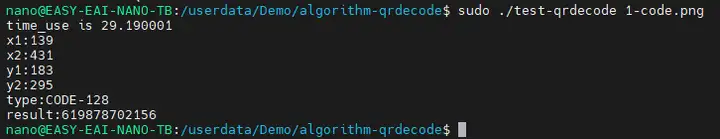

sudo ./test-qrdecode 1-code.png

在EASY-EAI编译环境可以取回测试图片:

cp /mnt/userdata/Demo/algorithm-qrdecode/result.jpg .

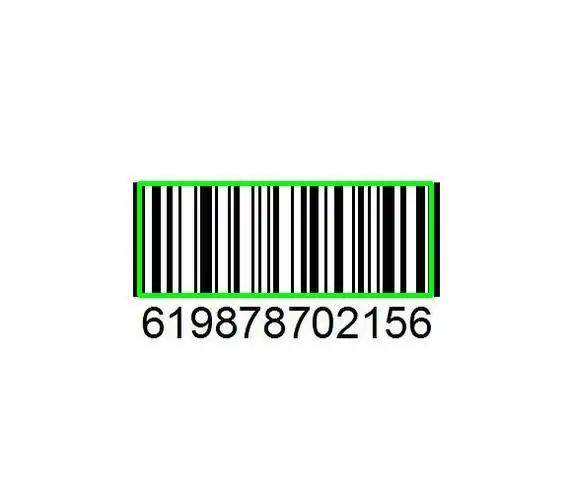

结果图片如下所示：

API的详细说明，以及API的调用（本例程源码），详细信息见下方说明。

3. 二维码识别API说明

3.1 引用方式

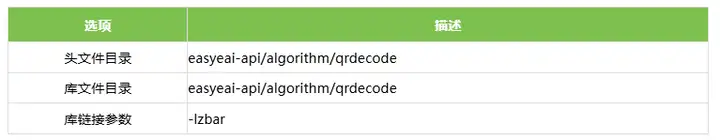

为方便客户在本地工程中直接调用我们的EASY EAI api库，此处列出工程中需要链接的库以及头文件等，方便用户直接添加。

3.2 二维码识别运行函数

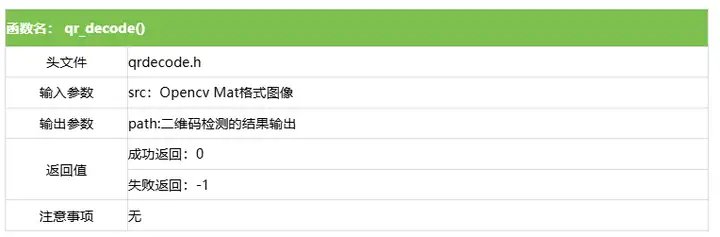

二维码识别运行函数原型如下所示。

int qr_decode(cv::Mat src, struct qrcode_info *p_info)

具体介绍如下所示。

4. 二维码识别算法例程

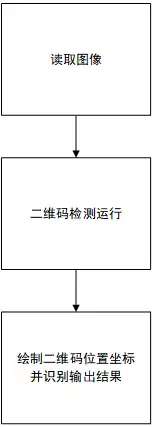

例程目录为Demos/algorithm-qrdecode/test-qrdecode.cpp，操作流程如下。

参考例程如下所示。

#include <opencv2/opencv.hpp>
#include <stdio.h>
#include <sys/time.h>
#include "qrdecode.h"

using namespace cv;


int main(int argc, char **argv)
{
	if( argc != 2)
	{
		printf("./test-qrdecode xxx\n");
		return -1;
	}

	struct timeval start;
	struct timeval end;
	float time_use=0;

	Mat image;
	image = cv::imread(argv[1], 1);


	gettimeofday(&start,NULL);

	struct qrcode_info info;
	qr_decode(image, &info);

	gettimeofday(&end,NULL);
	time_use=(end.tv_sec-start.tv_sec)*1000000+(end.tv_usec-start.tv_usec);//微秒
	printf("time_use is %f\n",time_use/1000);

	printf("x1:%d\n", info.x1);
	printf("x2:%d\n", info.x2);
	printf("y1:%d\n", info.y1);
	printf("y2:%d\n", info.y2);
	printf("type:%s\n", info.type);
	printf("result:%s\n", info.result);

	rectangle(image, Point(info.x1, info.y1), Point(info.x2, info.y2), Scalar(0, 255, 0), 3);

	imwrite("result.jpg", image);

    return 0;
}
