在智能硬件飞速迭代的今天，一颗“恰到好处”的主控芯片，往往是决定产品成败的关键。作为国内AIoT芯片领域的领军者，瑞芯微（Rockchip）于2024年推出的RK3562与RK3576平台，为工业控制、商业显示乃至高端AIoT应用市场注入了全新动力。然而，面对定位相近却各有侧重的两颗“芯”，如何精准选型，成为开发者与产品经理必须直面的核心课题。
本文将从内核性能、关键接口、综合成本、开发生态与实测数据出发，对RK3562与RK3576进行全面横向对比，并结合典型应用场景，为您提供清晰的选型决策路径。
核心架构与性能总览

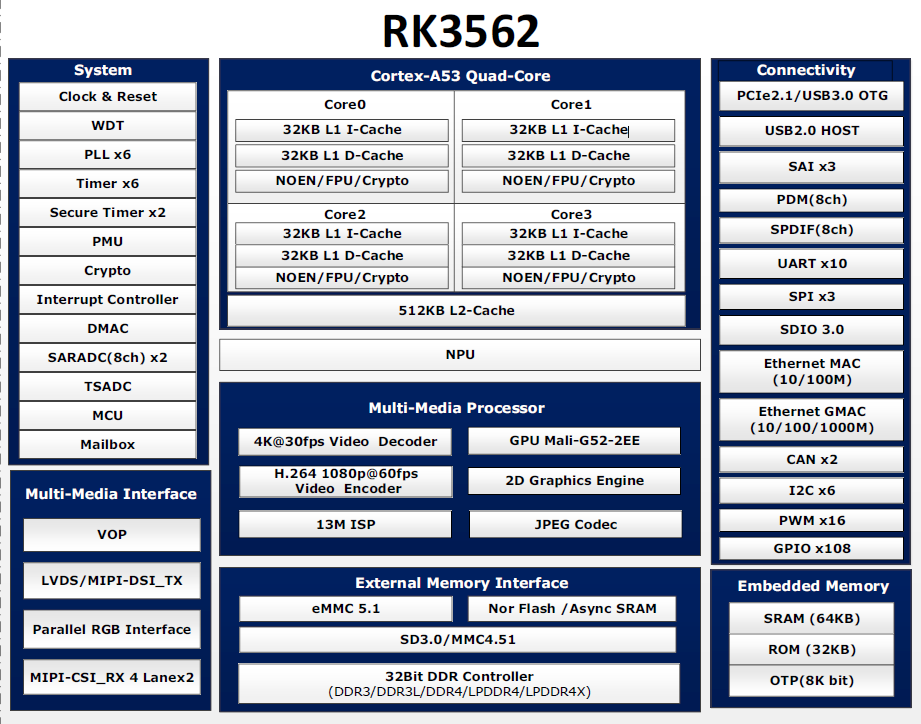

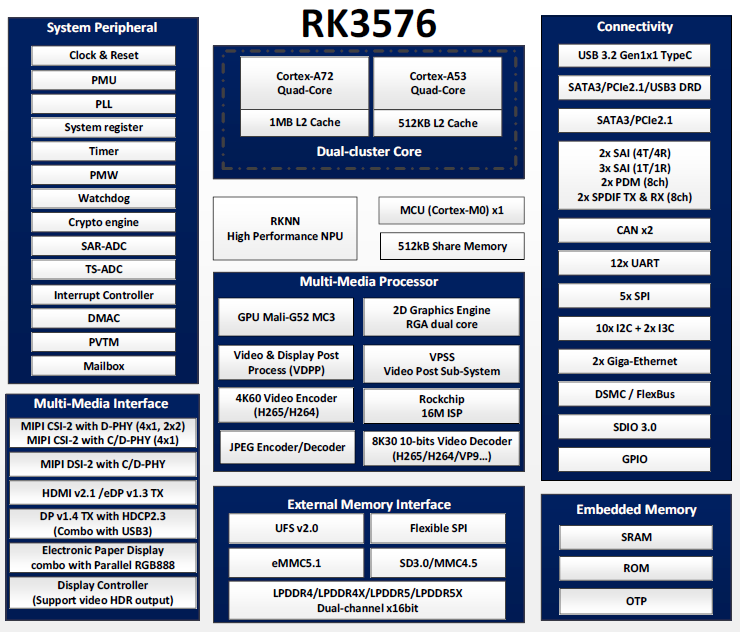

下面是RK3562和RK3576的框图。这个框图截取自RK最新版本的datasheet。
通过上面的框图，再结合datasheet，下面来总结一下RK3562和RK3576的主要异同点。
首先是核心部分，RK3576在CPU/NPU/GPU方面都大幅领先RK3562。CPU方面RK3562只有小核心，而RK3576有四大四小共八核心。而且大核心性能比小核心强很多。GPU方面RK3576应该是3核的，而RK3562是单核的。NPU方面RK3576算力是RK3562的6倍之多
不过RK3562和RK3576的CPU/GPU都属于同一代的ARM IP。
|
|
RK3562 |
RK3576 |
|
CPU |
Quad Cortex A53 |
Quad Cortex A72 + Quad Cortex A53 |
|
NPU |
1 TOPS |
6 TOPS |
|
GPU |
Mali-G52 1-Core-2EE |
ARM Mali G52 MC3 |
|
MCU |
One in VD_LOGIC integrate 16KB Cache |
Single core Cortex M0 |
存储接口方面，RK3576支持到了LPDDR5和UFS，RK3562不支持。
|
|
RK3562 |
RK3576 |
|
DDR |
8GB(max) for DDR3/DDR3L/DDR4/LPDDR3/LPDDR4/LPDDR4X |
16GB for LPDDR4/LPDDR4X-4266 and LPDDR5/LPDDR5X-5500 |
|
storage |
eMMC Interface |
eMMC interface |
下面是其他关键接口对比，RK3576配备的高速接口要比RK3562多。相比RK3562，RK3576取消了USB2.0口和LVDS口，多了一组USB3.2口，显示则是多了HDMI/DP这些高分辨率的接口。并且RK3562只有一个显示控制器，不能支持异显，RK3576有三个显示控制器，可以支持三屏异显。
|
|
RK3562 |
RK3576 |
|
Video Decoder |
H.265 HEVC/MVC 4096x2304@30fps |
H.264/AVC 4K@60fps |
|
Video Encoder |
H.264 1920x1080@60fps |
H.264/AVC 4K@60fps |
|
ISP |
Maximum resolution is 4224x3136, throughput 13M @30fps |
One channel ISP, 16M pixels |
|
视频输入 |
Support 2 MIPI CSI RX interfaces |
Support 3 MIPI CSI-2 interfaces |
|
视频输出处理器 |
Video output, up to 2048x1080@60Hz resolution |
Video Port0 supports up to 4K@120Hz with 10-bit data |
|
视频输出接口 |
RGB/BT656/BT1120 |
HDMI/eDP TX interface |
|
USB/SATA/PCIE |
one USB2.0 Host |
one combo PCIe2.1/SATA3.1 |
|
以太网接口 |
one 10/100 Ethernet Controller |
two 10/100/1000M Ethernet controller |
说完规格差异，下面到了大家关心的价格对比。毕竟做产品，成本是关键因素。由于芯片价格受到分销商策略影响有所不同，因此这里我们直接选取触觉智能推出的RK3576和RK3562核心板来进行价格比对，这样比较有代表性
由于目前DDR和EMMC价格波动较大，因此这里不放具体价格。同配置的RK3562和RK3576核心板差价大概在100RMB左右。
性能实测
这里使用的硬件是触觉智能基于RK3576的Purple Pi OH2开发板，和基于RK3562的IDO-EVB3562-V2开发板。触觉智能有多年RK方案开发经验，推出的开发板在硬件质量上面是没问题的。
软件使用的是触觉智能基于RK公版SDK构建的Android系统。RK3576上面运行的Android14,RK3562上面运行的Android13，这个Android版本也是相近。
选用的性能测试软件是安兔兔。之所以选择在Android上进行性能对比测试，就是Android下面的GPU/编解码器等都有统一API，一般能调用到硬件加速。

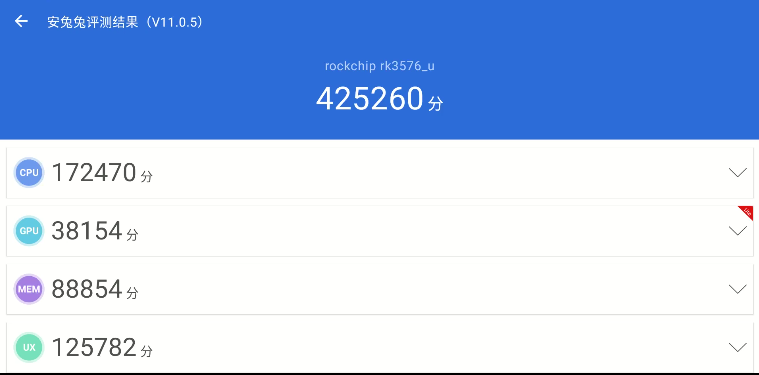

在Purple Pi OH2开发板下评测结果如下所示
同时在性能测试时，监测其CPU频率，GPU频率以及温度
cat /sys/devices/system/cpu/cpufreq/policy4/scaling_cur_freq
2208000
cat /sys/devices/system/cpu/cpufreq/policy0/scaling_cur_freq
2016000
cat /sys/class/devfreq/27800000.gpu/cur_freq
900000000
cat /sys/class/thermal/thermal_zone0/temp
46230
cat /sys/class/thermal/thermal_zone1/temp
48999
下面是空载时的温度。
cat /sys/class/thermal/thermal_zone0/temp
42538
cat /sys/class/thermal/thermal_zone1/temp
42538
对比空载时的温度，测试时温度并没有较大变化，说明RK3576在满载时依然能够保持较低的温度。这应该是得益于其8nm的工艺。
其性能测试结果与骁龙680(CPU 183000+ GPU 27000+)，以及麒麟970(CPU 159000+ GPU 48000+)相当。前者目前常见于智能车载、工业机器人、安防监控，后者则是几年前的旗舰。这个性能也符合RK3576针对高端AIOT应用的定位。

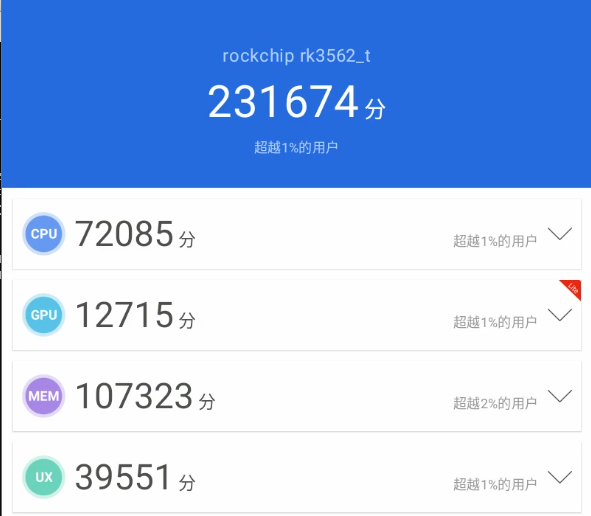

在IDO-EVB3562-V2开发板下评测结果如下所示
同时在性能测试时，监测其CPU频率，GPU频率以及温度
cat /sys/devices/system/cpu/cpufreq/policy0/scaling_cur_freq
2016000
cat /sys/class/devfreq/ff320000.gpu/cur_freq
900000000
cat /sys/class/thermal/thermal_zone0/temp
46102
下面是空载时的温度。
cat /sys/class/thermal/thermal_zone0/temp
34852
虽然RK3562的工艺不如RK3576先进，但是这个工艺也足够支撑其满载运行了。
其性能测试结果与骁龙450(CPU 71000+ GPU 10000+)相当。骁龙450目前也经常用于一些广告机工控一体机。这个性能也是符合RK3562的定位的。
场景化选型策略建议
本着最小成本满足性能的角度来看，这二者的选型推荐如下
|
车载ADAS/DMS/AIBOX/AI DVR |
RK3576 |
算力强劲，单颗芯片即可满足算力要求。编解码能力强，能够一次接入多路摄像头 |
|
电子后视镜 |
RK3562 |
成本低，算力要求低，摄像头只要2路 |
|
边缘计算 |
RK3576 |
算力强劲，高速接口多，算力不够情况下还可以加算力模块 |
|
机顶盒/广告机 |
RK3562 |
成本低，不需要算力，只需要接单个屏幕 |
|
平板 |
RK3576 |
平板有副屏要求，GPU性能不能太低 |
|
车机/中控 |
RK3576 |
有多屏异显要求，有算力要求，且需要接多个摄像头 |
开发支持与推荐方案
对于希望快速上市的团队，采用成熟的核心板（SOM） 方案是降低开发风险、缩短周期的明智之选。这里推荐触觉智能提供的IDO-SOM3562与IDO-SOM7609-S1核心板，这两款核心板具备以下优势：
成本优势：核心板售价贴近自研PCB中核心部分成本，极具性价比。
资料丰富：提供基于RK原厂SDK的完整开发资料，并附带大量实战经验总结，助力开发者快速上手。
系统支持：全面适配Buildroot、Debian、Android系统。
可靠认证：核心板通过8KV ESD、CE-EMC、ROHS等认证，保障产品稳定可靠。

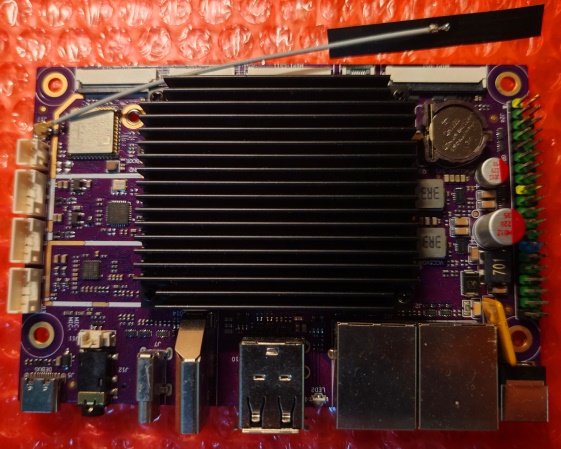

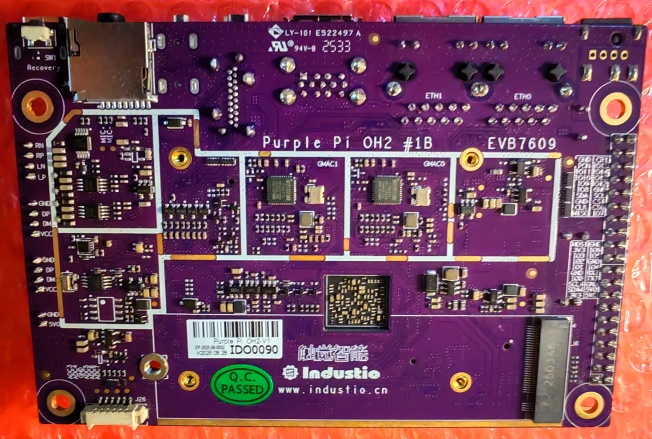

本文中性能测试所使用的Purple Pi OH2是基于IDO-SOM7609-S1核心板设计的开发板，其实拍如下
目前，触觉智能的 IDO-SOM7609 提供 S1 与 S2 两个版本：S1 采用 LPDDR4，S2 采用 LPDDR5，两者在引脚与软件上完全兼容。考虑到未来 LPDDR4 将逐步停产并伴随价格上涨，转向 LPDDR5 版本可能更具成本优势，该兼容设计也为项目从 LPDDR4 迁移至 LPDDR5 提供了便利。
Purple Pi OH2在底板设计上，基本引出了 RK3576 的高速接口，包括两组 USB 3.0、PCIE、两组千兆以太网，以及 DSI/CSI/HDMI 等。其中 PCIE 采用全尺寸 M.2 接口，便于接入 PCIE SSD。即使不连接 SSD，也可通过市面上的各类 M.2 转接板灵活扩展多种接口。

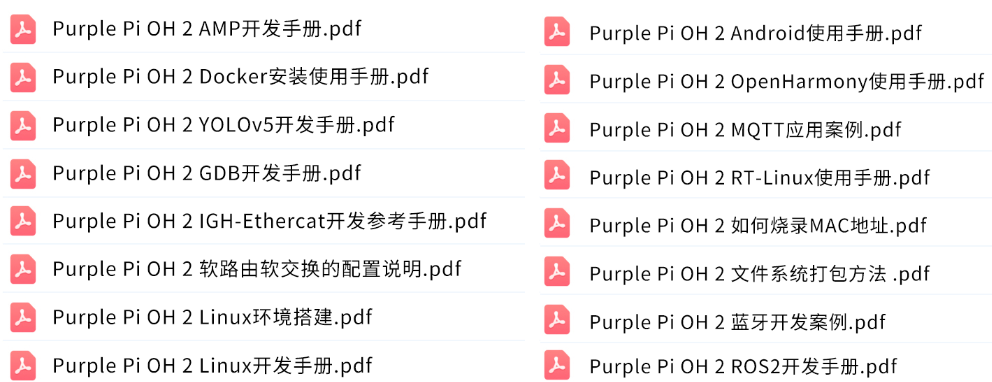

Purple Pi OH2的另一大亮点是支持OpenHarmony系统，且已通过兼容性认证。此外，针对不同操作系统，触觉智能提供了丰富的文档支持，极大方便了软件开发和系统移植。

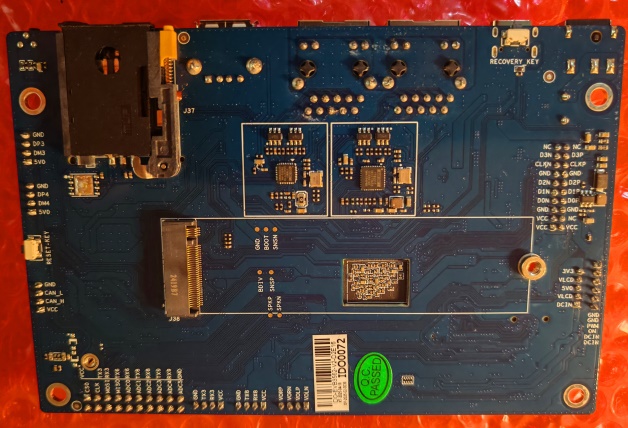

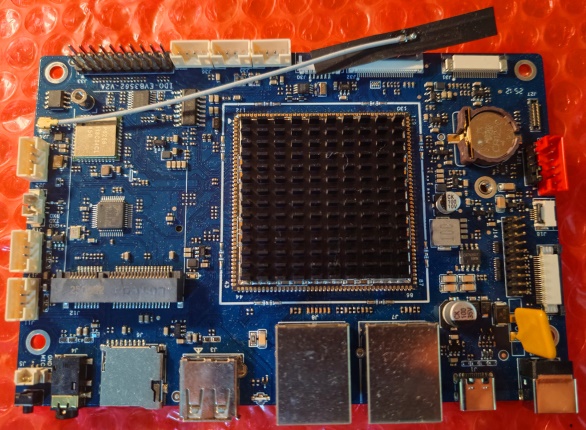

IDO-EVB3562-V2则是基于IDO-SOM3562核心板设计的开发板，其实拍如下
在底板设计方面，IDO-EVB3562-V2 引出了 RK3562 的典型接口，如双路以太网、两组 USB，其 PCIE 同样采用 M.2 形态的通用接口。此外，板上 LVDS 接口通过一组 20pin 插针（J14）引出，其引脚定义兼容目前主流液晶屏的通用标准。开发板还提供屏供电电压选择（12V/5V/3.3V，通过 J21 设置）及背光插槽（J20），并集成了 4G 模块接口与对应 SIM 卡槽。这使得 IDO-EVB3562-V2 不仅可作为开发板使用，也可直接作为广告机或商显主板投入应用。
若将IDO-EVB3562-V2视为商显主板，其核心优势在于系统的完整开源——目前市面上同类产品中，很少有商显主板提供这一级别的高开放性支持。结合其合理的定价，进一步增强了产品的市场竞争力与开发灵活性。
该主板不仅完整开源了Android系统源码，还配套提供了丰富的开发资料供用户深度参考。与许多竞品仅提供封闭镜像、限制用户仅能开发应用层APP、调用厂商封装接口的模式相比，触觉智能的开发方式具有显著优势：当用户需要外接硬件模块或需要在kernel层实现某些功能时，无需依赖厂商进行镜像付费定制，可直接基于源码进行自主开发与调试。对于具备一定开发能力的团队而言，这不仅能大幅节省开发周期与定制成本，更意味着更高的系统可控性和项目自由度。
无论是选择RK3562还是RK3576平台，RK仍在持续更新其SDK。据悉，目前已推出Android 15的SDK版本。使用触觉智能这类拥抱开源、并提供全套软硬件设计资料的开发板时，开发者可轻松将RK公版系统部署到板上，随时应用最新版本的系统，保持项目的技术前沿性。
总结
选择RK3576，您获得的是： 面向未来的高性能平台，适用于定义复杂、需求前沿的智能设备，为产品注入强大的计算、显示与连接能力。
选择RK3562，您获得的是： 在极具竞争力的成本下，实现稳定可靠的基础智能功能，是追求极致性价比的务实之选。
最终决策应回归产品本质：明确性能基线、成本上限与功能边界。希望本文能为您在RK3562与RK3576之间的抉择提供清晰指引。
