不用PLC，智能触摸屏与多台变频器通信全攻略

不用PLC Smart触摸屏与多台变频器通信变频器通讯西门子触摸屏直接与台达VFD-S1和松下VF100变频器MODBUS RTU通讯,实现启动,smart 700smart 1000IEV3Portrait 都可以用!最高版本软件 WinCC flexible SMARTV3 Upd3停止,正反转,频率设定,最高频率设定,加减速时间设定,实时输出功能监控,电压,电流,频率等监控.

BMHRvymM

604人浏览 · 2026-01-17 09:05:12

BMHRvymM · 2026-01-17 09:05:12 发布

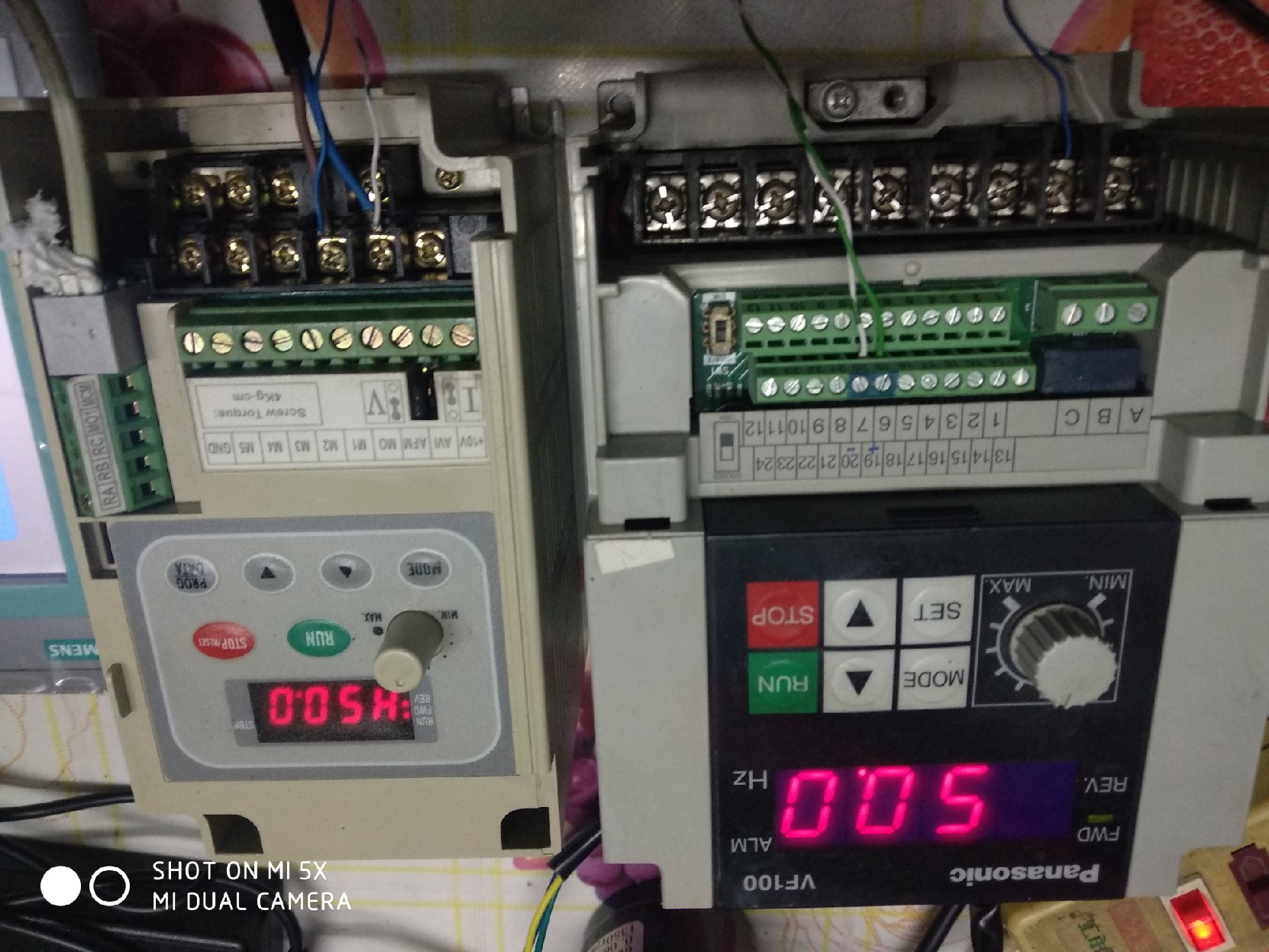

不用PLC Smart触摸屏与多台变频器通信变频器通讯西门子触摸屏直接与台达VFD-S1和松下VF100变频器MODBUS RTU通讯,实现启动, smart 700 smart 700IE smart 700IE V3 smart 700IE V3 Portrait smart 1000 smart 1000IE smart 1000IE V3 smart 1000IE V3 Portrait 都可以用!最高版本软件 WinCC flexible SMART V3 Upd3 停止, 正反转, 频率设定, 最高频率设定, 加减速时间设定, 实时输出功能监控, 电压,电流,频率等监控. 这是触摸屏程序,不要经过PLC与变频器通信,介面漂亮,可用于学习,也可直接用于生产.当然其它变频器或其它屏也可以套用,也可以用于仪表通信,比如温控表等,是屏程序,不是实物不用PLC智能触摸屏可以直接与多台变频器进行通信。通过与西门子触摸屏和台达VFD-S1以及松下VF100变频器进行MODBUS RTU通信，可以实现启动、停止、正反转、频率设定、最高频率设定、加减速时间设定以及实时输出功能监控，包括电压、电流和频率等参数的监控。这款触摸屏程序具有漂亮的界面，可用于学习和直接应用于生产。当然，除了这些变频器和触摸屏，也可以适用于其他变频器或其他屏幕，并且还可以用于仪表通信，比如温控表等。需要注意的是，这只是触摸屏程序，而不是实际的物理设备。知识点和领域范围： - 变频器通信：涉及与变频器进行通信的技术和方法。 - MODBUS RTU通信：一种常用的串行通信协议，用于在不同设备之间传输数据。 - WinCC flexible SMART V3 Upd3：一种触摸屏软件的最高版本，用于编写和运行触摸屏程序。 - 电压、电流、频率监控：涉及对电气参数进行实时监测和控制的技术。 - 仪表通信：指与各种仪表设备进行数据交互和通信的技术。 - 温控表：一种用于测量和控制温度的仪表设备。延申科普：变频器通信是在工业自动化领域中常见的技术，它可以实现对变频器的远程控制和监测。变频器是一种用于调节电机转速和控制电机运行的设备，通过改变电源频率来调整电机的转速。与触摸屏的通信可以实现对变频器的各种操作，如启动、停止、正反转等，并且可以监控电压、电流和频率等参数，以确保电机的正常运行。 MODBUS RTU通信是一种常用的串行通信协议，它被广泛应用于工业自动化领域。该协议定义了一种在不同设备之间传输数据的方式，使得设备之间可以进行可靠的数据交换。通过使用MODBUS RTU通信，触摸屏可以与变频器进行数据交互，实现对变频器的控制和监测。 WinCC flexible SMART V3 Upd3是一种触摸屏软件的最高版本，它提供了编写和运行触摸屏程序的功能。通过使用这个软件，用户可以创建漂亮的界面，并实现对变频器的各种操作和监测功能。除了与变频器的通信，触摸屏程序还可以用于与其他设备的通信，比如仪表通信。仪表通信是指与各种仪表设备进行数据交互和通信的技术。例如，可以使用触摸屏程序与温控表等仪表设备进行通信，实现对温度的测量和控制。需要注意的是，提供的触摸屏程序只是一个软件程序，而不是实际的物理设备。它可以用于学习和直接应用于生产，但在实际应用中需要根据具体的设备和系统进行配置和调试。

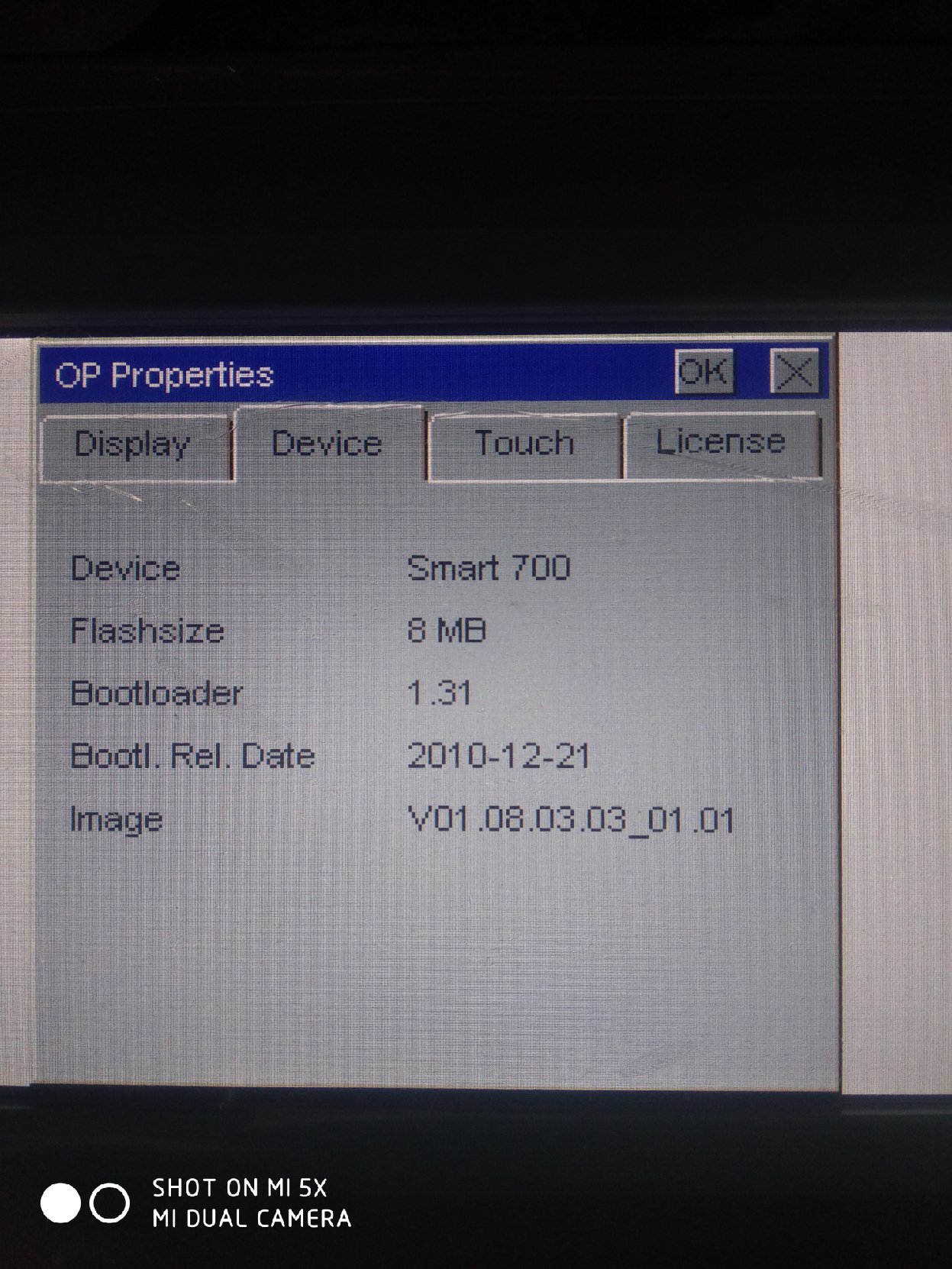

在工业自动化的大舞台上，智能触摸屏与变频器的通信协作可是相当精彩的戏码。今天咱就来唠唠不用PLC，西门子触摸屏直接和台达VFD - S1 、松下VF100变频器通过MODBUS RTU通信实现各种控制与监控功能。像smart 700、smart 700IE 等一系列型号触摸屏都能大展身手，配合最高版本软件WinCC flexible SMART V3 Upd3，效果更是杠杠的。

变频器通信与MODBUS RTU

变频器通信，简单说就是让变频器能听话，按我们的要求工作。变频器这玩意儿能调节电机转速，改变电源频率就行。而MODBUS RTU通信协议呢，就像它们之间的“翻译官”，让触摸屏和变频器能准确交流数据。

在代码层面，以使用C#来模拟一个简单的MODBUS RTU通信读取变频器频率为例（实际触摸屏编程有不同语法，但原理类似）：

using System;
using System.IO.Ports;

class ModbusRTU
{
    private SerialPort serialPort;

    public ModbusRTU(string portName, int baudRate)
    {
        serialPort = new SerialPort(portName, baudRate);
        serialPort.Open();
    }

    public byte[] ReadHoldingRegisters(byte slaveAddress, ushort startAddress, ushort quantity)
    {
        byte[] request = new byte[8];
        request[0] = slaveAddress;
        request[1] = 0x03;
        request[2] = (byte)(startAddress >> 8);
        request[3] = (byte)(startAddress & 0xFF);
        request[4] = (byte)(quantity >> 8);
        request[5] = (byte)(quantity & 0xFF);

        ushort crc = CalculateCRC(request, 6);
        request[6] = (byte)(crc & 0xFF);
        request[7] = (byte)(crc >> 8);

        serialPort.Write(request, 0, 8);

        byte[] response = new byte[5 + quantity * 2];
        serialPort.Read(response, 0, response.Length);

        if (!VerifyCRC(response, response.Length))
        {
            throw new Exception("CRC verification failed");
        }

        byte[] data = new byte[quantity * 2];
        Array.Copy(response, 3, data, 0, quantity * 2);
        return data;
    }

    private ushort CalculateCRC(byte[] data, int length)
    {
        ushort crc = 0xFFFF;
        for (int i = 0; i < length; i++)
        {
            crc ^= data[i];
            for (int j = 0; j < 8; j++)
            {
                if ((crc & 0x0001)!= 0)
                {
                    crc >>= 1;
                    crc ^= 0xA001;
                }
                else
                {
                    crc >>= 1;
                }
            }
        }
        return crc;
    }

    private bool VerifyCRC(byte[] data, int length)
    {
        ushort receivedCRC = (ushort)((data[length - 1] << 8) | data[length - 2]);
        ushort calculatedCRC = CalculateCRC(data, length - 2);
        return receivedCRC == calculatedCRC;
    }

    public void Close()
    {
        serialPort.Close();
    }
}

这里简单分析下代码，首先ModbusRTU类构造函数初始化串口，设置端口名和波特率并打开串口。ReadHoldingRegisters方法用于读取变频器的保持寄存器数据，先构建请求帧，包括从站地址、功能码、起始地址和寄存器数量，然后计算CRC校验码添加到请求帧末尾并发送。读取响应帧后校验CRC，若校验通过提取数据返回。CalculateCRC和VerifyCRC方法分别计算和验证CRC校验码。当然实际在触摸屏编程中，会使用对应的函数库和语法来实现类似功能。

WinCC flexible SMART V3 Upd3 大显身手

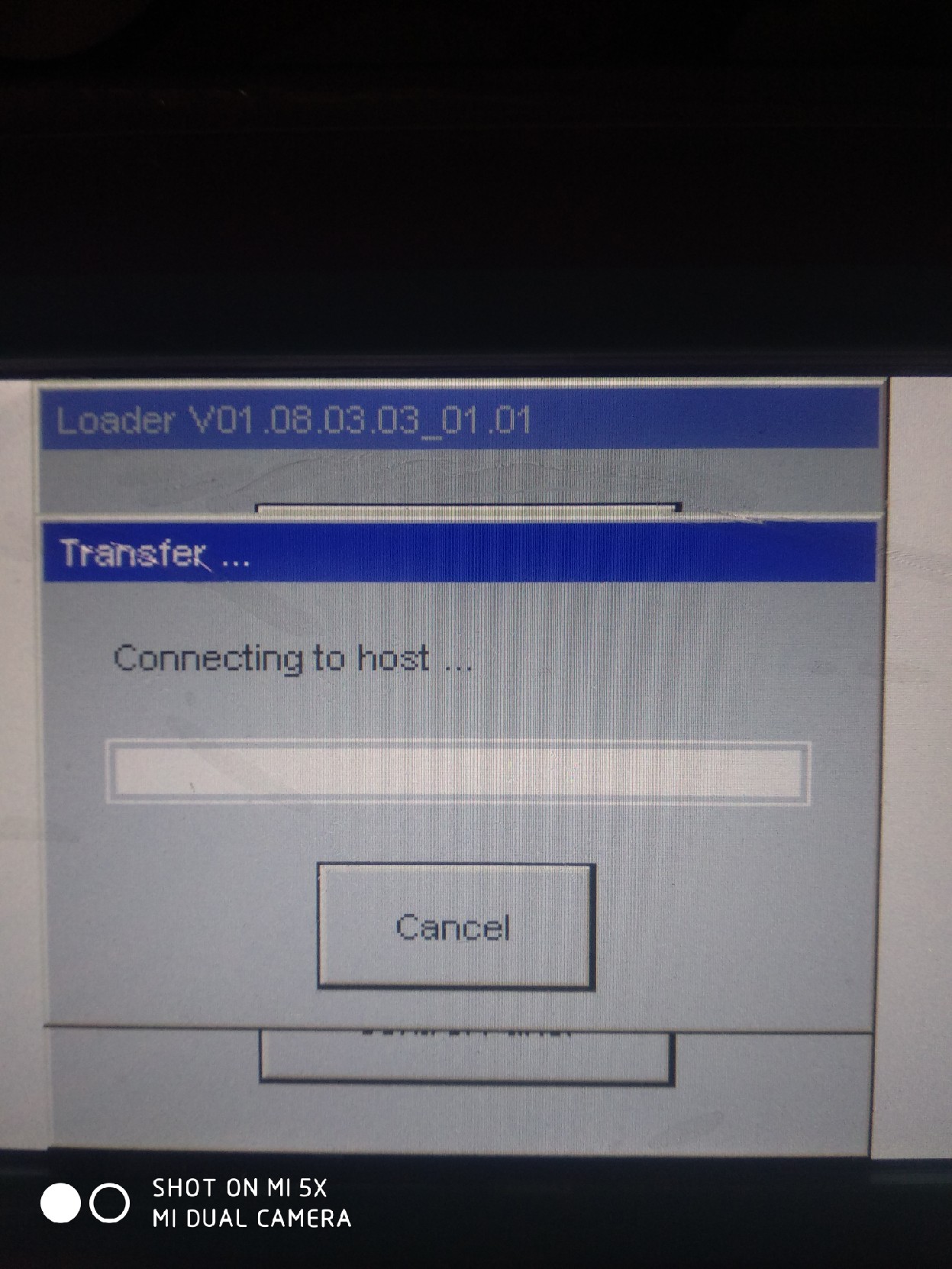

这个软件就是咱编写触摸屏程序的利器。打开软件，创建新项目，选择对应的触摸屏型号，比如smart 700IE V3。在界面设计上，就可以大展创意，设计出漂亮又实用的操作界面。

比如要实现启动变频器功能，在界面上添加一个按钮，双击按钮进入事件编辑，通过编写脚本实现发送启动命令给变频器。像在WinCC flexible SMART V3 Upd3中可能会有类似这样的脚本（简化示意）：

// 假设定义了一个函数SendModbusCommand用于发送MODBUS命令
// 第一个参数为从站地址，第二个为功能码，后面为数据
SendModbusCommand(1, 0x06, 0x0001); // 发送启动命令给地址为1的变频器

这行代码就是给地址为1的变频器发送功能码为0x06（写单个寄存器）的命令，0x0001可能代表启动状态。

各种功能实现与监控

正反转：同样在界面上添加正转和反转按钮，编写脚本发送不同的数据给变频器对应的寄存器，改变电机转向。比如：

// 正转
SendModbusCommand(1, 0x06, 0x0002);
// 反转
SendModbusCommand(1, 0x06, 0x0003);

频率设定：添加一个输入框，让用户输入频率值，然后编写脚本把这个值发送给变频器频率设定寄存器。

var frequency = GetInputValue(); // 获取输入框的值
SendModbusCommand(1, 0x06, frequency);

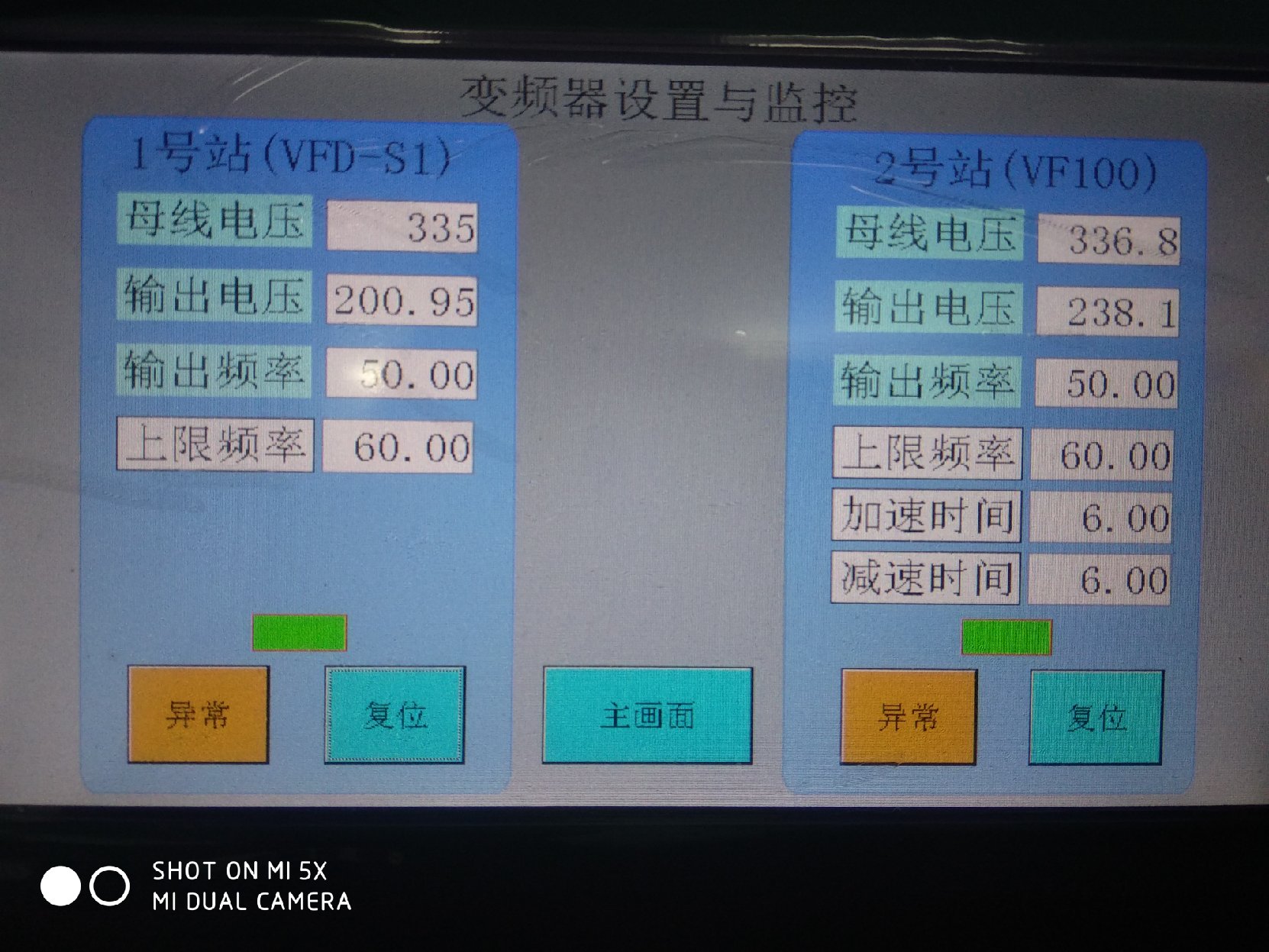

监控功能：通过定时读取变频器对应寄存器的数据，获取电压、电流、频率等参数，并在界面上显示。

// 定时读取频率
var frequencyData = ReadModbusRegister(1, 0x0004); // 假设0x0004寄存器存储频率数据
SetDisplayValue(frequencyData); // 在界面上显示频率值

这种触摸屏程序不仅适用于西门子触摸屏和这两款变频器，其他变频器和屏幕也能参考套用，甚至仪表通信，像温控表啥的也不在话下。不过要记住，这只是个软件程序，实际用的时候得根据具体设备和系统好好配置调试一番。希望这篇文章能让你对不用PLC的触摸屏与变频器通信有更深入的了解，在工业自动化的路上越走越顺！
