前言

在 Qt 开发中，自带的标准控件虽然能满足大部分基础需求，但面对个性化、高定制化的界面设计时，往往显得力不从心。想象一下，你需要实现一个炫酷的自定义仪表盘、动态变化的波形图，或是带有独特纹理的异形按钮 —— 这时，Qt 的绘图 API 就成了你的 “秘密武器”。

Qt 提供了一套强大且灵活的绘图框架，让开发者能够直接在窗口或控件上绘制任意图形、文字、图片，甚至实现复杂的动画效果。本文将从绘图的基本概念、各种形状绘制、图片操作、高级设置到特殊绘图设备，进行全方位、手把手的实战教学，带你从零掌握 Qt 绘图技巧，让你的界面突破标准控件的限制！下面就让我们正式开始吧！

一、Qt 绘图基本概念：理解 “画家、画板、画笔、画刷”

在开始绘图之前，我们需要先理解 Qt 绘图框架的核心组成 —— 四个关键类，它们的关系就像现实中的绘画场景，非常容易理解：

1.1 绘图核心四要素

类名	类比角色	核心作用
QPainter	画家	负责执行绘图操作，提供`drawLine`、`drawRect`、`drawEllipse`等一系列绘图方法
QPaintDevice	画板	绘图的载体，即 “画在哪里”，如 QWidget、QPixmap、QImage 等
QPen	画笔	控制线条的样式，包括颜色、宽度、线型（实线、虚线等）
QBrush	画刷	控制封闭区域的填充效果，包括纯色、渐变、纹理等

简单来说：QPainter（画家）拿着 QPen（画笔）和 QBrush（画刷），在 QPaintDevice（画板）上创作。这四个类协同工作，构成了 Qt 绘图的基础。

1.2 绘图的关键：paintEvent 事件

与直接在构造函数中绘图不同，Qt 绘图必须在paintEvent事件中执行。这是因为paintEvent会在特定场景下自动触发，确保绘图效果始终保持正确：

控件首次创建时

控件被遮挡后重新显示时

窗口最小化后恢复时

控件大小发生变化时

主动调用repaint()或update()方法时

如果在构造函数中绘图，一旦上述场景发生，绘制的内容会被自动清除，无法保持。因此，所有绘图代码都必须放在paintEvent的重写函数中。

1.3 第一个绘图程序：绘制一条直线

下面通过一个最简单的示例，演示 Qt 绘图的基本流程：

步骤 1：在头文件中声明 paintEvent 事件

// widget.h
#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>

class Widget : public QWidget
{
    Q_OBJECT

public:
    Widget(QWidget *parent = nullptr);
    ~Widget();

protected:
    // 声明绘图事件（必须重写此事件进行绘图）
    void paintEvent(QPaintEvent *event) override;
};

#endif // WIDGET_H

步骤 2：在源文件中实现绘图逻辑

// widget.cpp
#include "widget.h"
#include <QPainter> // 包含绘图核心类头文件

Widget::Widget(QWidget *parent)
    : QWidget(parent)
{
}

Widget::~Widget()
{
}

void Widget::paintEvent(QPaintEvent *)
{
    // 1. 创建画家对象，指定画板为当前窗口（this指针）
    QPainter painter(this);

    // 2. 绘制一条直线：从坐标(20,20)到(200,20)
    painter.drawLine(QPoint(20, 20), QPoint(200, 20));
}

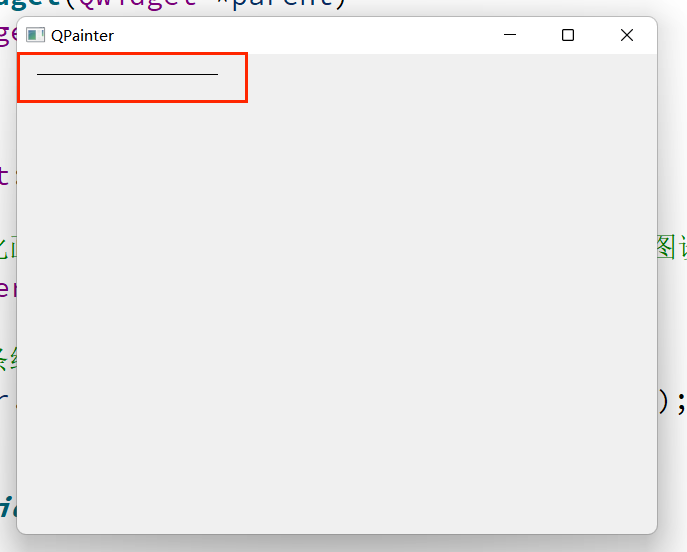

步骤 3：运行效果

编译并运行程序，会在窗口顶部看到一条水平直线。这就是 Qt 绘图的最基本流程：创建画家、指定画板、调用绘图方法。

二、绘制各种形状：从基础图形到自定义图案

Qt 的 QPainter 类提供了丰富的绘图方法，支持绘制直线、矩形、圆形、椭圆、文本等多种基础形状。下面我们逐一介绍这些形状的绘制方法，并结合画笔和画刷进行样式定制。

2.1 绘制直线（drawLine）

QPainter 提供了两种重载的drawLine方法，分别适用于不同场景：

方法 1：通过 QPoint 指定起点和终点

// 原型：void drawLine(const QPoint &p1, const QPoint &p2)
painter.drawLine(QPoint(20, 20), QPoint(200, 20)); // 水平直线
painter.drawLine(QPoint(20, 50), QPoint(200, 50)); // 另一条水平直线

方法 2：通过坐标值直接指定

// 原型：void drawLine(int x1, int y1, int x2, int y2)
painter.drawLine(20, 80, 200, 80); // 无需创建QPoint对象，更简洁

完整示例

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 绘制三条不同位置的水平直线
    painter.drawLine(QPoint(20, 20), QPoint(200, 20));
    painter.drawLine(20, 50, 200, 50);
    painter.drawLine(QPoint(20, 80), QPoint(200, 80));
}

运行效果：窗口中显示三条平行的水平直线，间距为 30px。

2.2 绘制矩形（drawRect）

绘制矩形需要指定左上角坐标和矩形的宽高，drawRect方法的原型如下：

void drawRect(int x, int y, int width, int height);

x, y：矩形左上角在窗口中的坐标

width, height：矩形的宽度和高度

示例：绘制一个简单矩形

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 绘制矩形：左上角(20,20)，宽100px，高50px
    painter.drawRect(20, 20, 100, 50);
}

运行效果：窗口左上角显示一个黑色边框的矩形（默认画笔样式）。

2.3 绘制圆形 / 椭圆（drawEllipse）

drawEllipse方法可以绘制椭圆，当椭圆的长半轴和短半轴相等时，就变成了圆形。其常用原型如下：

void drawEllipse(const QPoint &center, int rx, int ry);

center：椭圆的中心点坐标

rx：水平方向半径（长半轴）

ry：垂直方向半径（短半轴）

示例：绘制圆形

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 绘制圆形：中心点(100,100)，水平半径50px，垂直半径50px
    painter.drawEllipse(QPoint(100, 100), 50, 50);
}

运行效果：显示一个正圆形。

2.4 绘制文本（drawText）

QPainter 不仅能绘制图形，还能绘制文本，并支持自定义字体、颜色等样式。常用方法如下：

// 设置字体
void setFont(const QFont &font);
// 绘制文本：在指定矩形区域内显示文本
void drawText(const QRect &rect, const QString &text);

示例：绘制带样式的文本

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 1. 设置字体：华文行楷，24号字
    QFont font("华文行楷", 24);
    painter.setFont(font);

    // 2. 设置画笔颜色（文本颜色由画笔决定）
    painter.setPen(Qt::red);

    // 3. 绘制文本：在矩形(100,200,600,150)内显示“天行健，君子以自强不息”
    painter.drawText(QRect(100, 200, 600, 150), "天行健，君子以自强不息");
}

运行效果：窗口中显示红色、24 号华文行楷字体的文本，文本位于指定矩形区域内。

2.5 自定义画笔（QPen）：控制线条样式

默认情况下，QPainter 使用黑色、1px 宽的实线画笔。通过 QPen 类，我们可以自定义画笔的颜色、宽度、线型等属性，让线条更具个性化。

QPen 的核心方法

方法	作用	示例值
QPen(const QColor &color)	构造函数：指定画笔颜色	QColor (255, 0, 0)（红色）
setWidth(int width)	设置画笔宽度	3（3px 宽）
setStyle(Qt::PenStyle)	设置线型	Qt::DashLine（虚线）

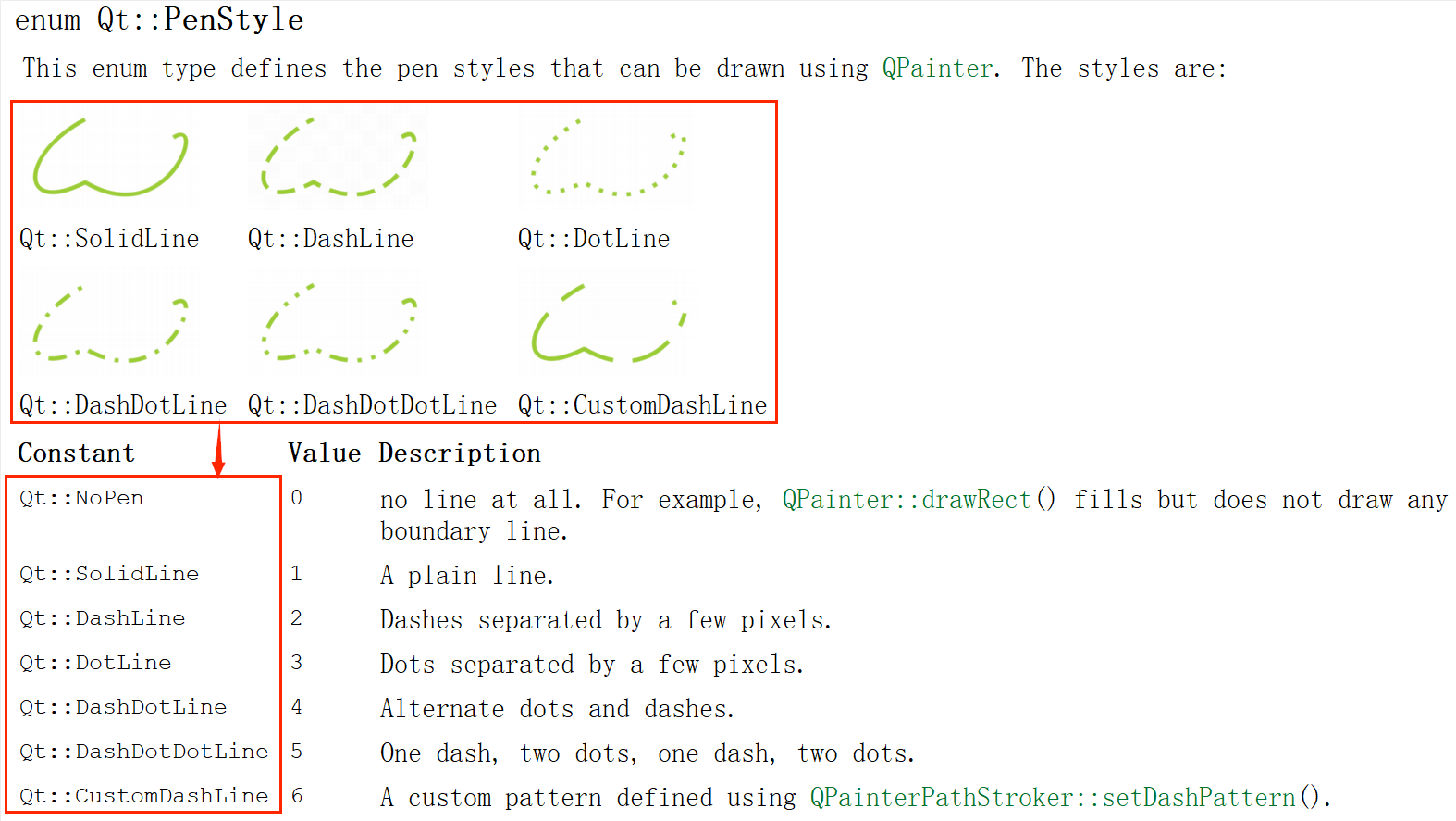

常用线型（Qt::PenStyle）

线型常量	说明
Qt::SolidLine	实线（默认）
Qt::DashLine	虚线（由短横线组成）
Qt::DotLine	点线（由点组成）
Qt::DashDotLine	点划线（交替的横线和点）
Qt::DashDotDotLine	双点划线（横线 + 两个点的循环）
Qt::NoPen	无线条（只填充内部，不绘制边框）

示例：自定义画笔绘制圆形

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 1. 创建画笔：红色
    QPen pen(QColor(255, 0, 0));

    // 2. 设置画笔宽度：3px
    pen.setWidth(3);

    // 3. 设置线型：虚线
    pen.setStyle(Qt::DashLine);

    // 4. 让画家使用该画笔
    painter.setPen(pen);

    // 5. 绘制圆形
    painter.drawEllipse(QPoint(100, 100), 50, 50);
}

运行效果：显示一个红色、3px 宽、虚线边框的圆形。

2.6 自定义画刷（QBrush）：填充封闭区域

QBrush 用于填充封闭图形的内部区域，支持纯色、渐变、纹理等多种填充模式。其核心方法如下：

// 构造函数：指定填充颜色
QBrush(const QColor &color);
// 设置填充样式
void setStyle(Qt::BrushStyle style);

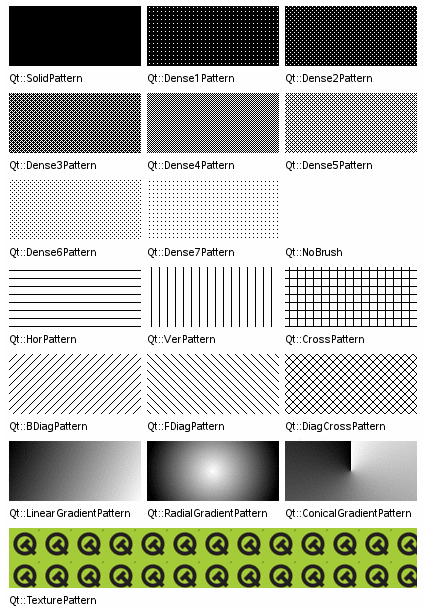

常用填充样式（Qt::BrushStyle）

样式常量	说明
Qt::SolidPattern	纯色填充（默认）
Qt::Dense1Pattern ~ Qt::Dense7Pattern	不同密度的点填充
Qt::HorPattern	水平线条填充
Qt::VerPattern	垂直线条填充
Qt::CrossPattern	十字线填充
Qt::LinearGradientPattern	线性渐变填充
Qt::RadialGradientPattern	径向渐变填充
Qt::TexturePattern	纹理图片填充

示例：使用画刷填充圆形

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 1. 设置画笔（边框样式）
    QPen pen(QColor(255, 0, 0));
    pen.setWidth(3);
    pen.setStyle(Qt::DashLine);
    painter.setPen(pen);

    // 2. 设置画刷（填充样式）：青色，高密度点填充
    QBrush brush(Qt::cyan);
    brush.setStyle(Qt::Dense1Pattern);
    painter.setBrush(brush);

    // 3. 绘制圆形（会自动填充内部）
    painter.drawEllipse(QPoint(100, 100), 50, 50);
}

运行效果：圆形边框为红色虚线，内部填充青色高密度点图案。

三、绘制图片：加载、平移、缩放与旋转

Qt 提供了 QPixmap、QImage 等类处理图片，其中 QPixmap 专门用于屏幕显示优化，是绘图中加载和显示图片的首选。下面我们介绍图片的基本绘制、平移、缩放、旋转等常用操作。

3.1 绘制简单图片（drawPixmap）

绘制图片的核心方法是drawPixmap，其原型如下：

void drawPixmap(int x, int y, const QPixmap &pixmap);

x, y：图片在窗口中的左上角坐标

pixmap：要绘制的图片对象（通过文件路径加载）

实现步骤

步骤 1：准备图片资源

在项目文件夹中创建picture文件夹，放入图片文件（如 4.jpg）。

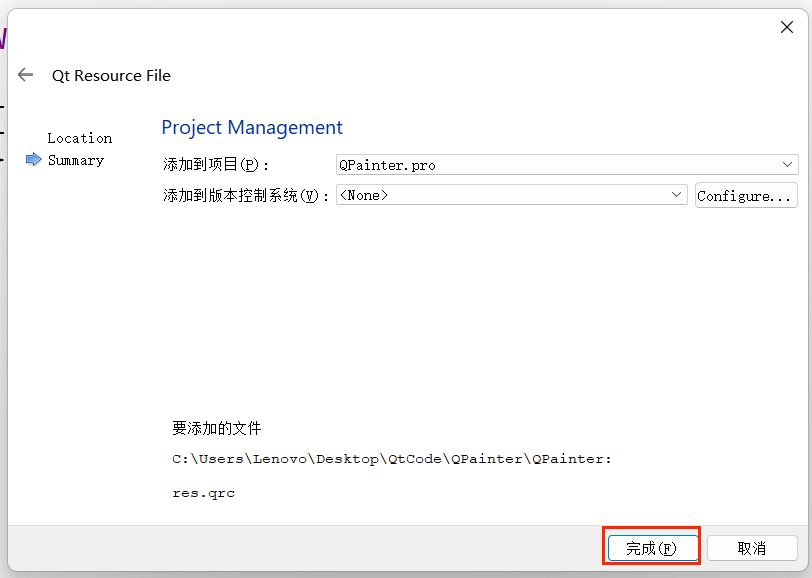

在 Qt Creator 中右键项目 -> 新建文件 -> Qt -> Qt Resource File，创建res.qrc资源文件。

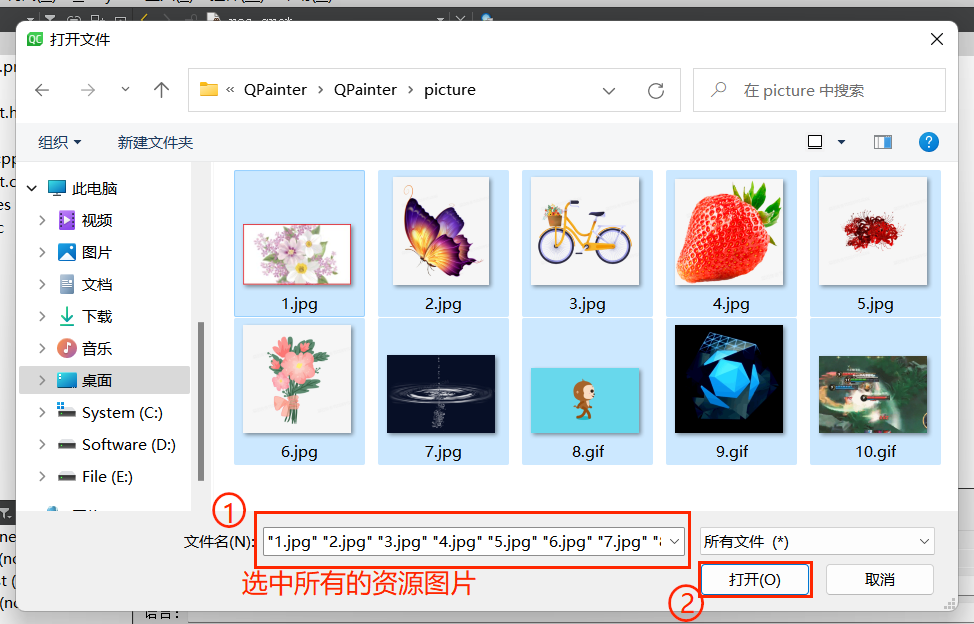

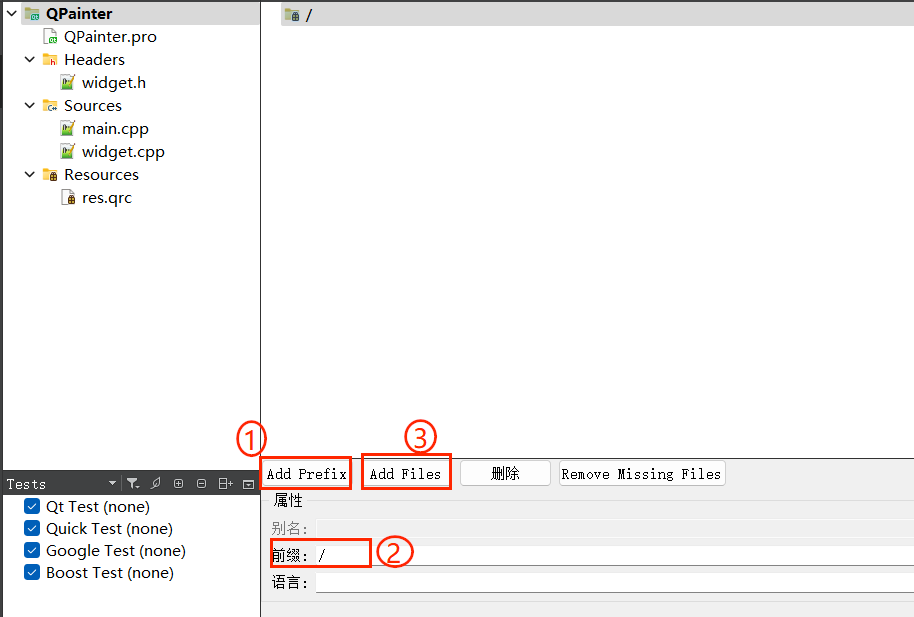

打开res.qrc，点击 “Add Prefix”（默认前缀为 “/”），再点击 “Add Files”，选择picture文件夹中的图片。

步骤 2：绘制图片代码

头文件：

// widget.h
#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>

class Widget : public QWidget
{
    Q_OBJECT

public:
    Widget(QWidget *parent = nullptr);
    ~Widget();

protected:
    void paintEvent(QPaintEvent *event) override;
};

#endif // WIDGET_H

源文件：

// widget.cpp
#include "widget.h"
#include <QPainter>
#include <QPixmap>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
{
}

Widget::~Widget()
{
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 加载图片（资源文件路径：:/picture/4.jpg）
    QPixmap pixmap(":/picture/4.jpg");

    // 绘制图片：左上角坐标(0,0)
    painter.drawPixmap(0, 0, pixmap);
}

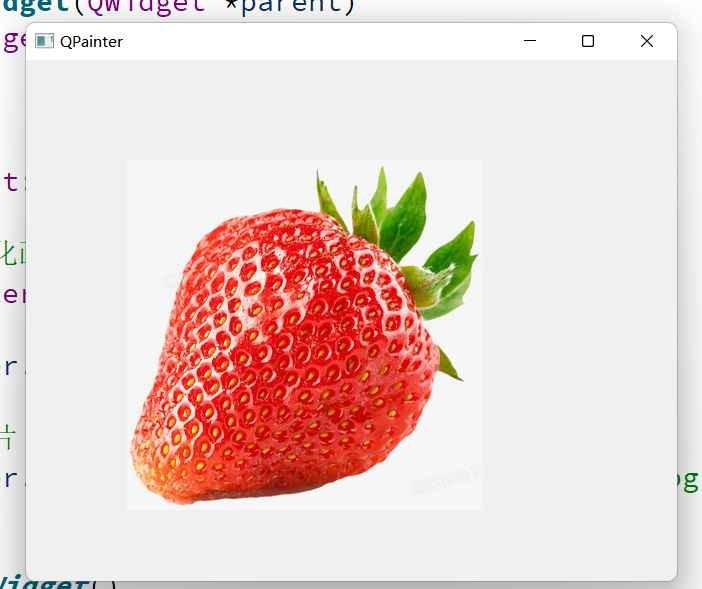

运行效果：图片从窗口左上角开始显示，尺寸与原图一致。

3.2 平移图片（translate）

图片平移本质上是改变绘图坐标的原点，通过 QPainter 的translate方法实现：

// 平移坐标原点：将原点移动到(x, y)
void translate(int x, int y);

示例：平移图片

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 1. 平移坐标原点：向右平移100px，向下平移100px
    painter.translate(100, 100);

    // 2. 绘制图片：此时(0,0)对应原坐标的(100,100)
    painter.drawPixmap(0, 0, QPixmap(":/picture/4.jpg"));
}

运行效果：图片从原坐标 (100,100) 位置开始显示，相当于向右下方平移了 100px。

3.3 缩放图片

缩放图片可以通过drawPixmap的重载方法实现，直接指定绘制后的图片尺寸。

void drawPixmap(int x, int y, int width, int height, const QPixmap &pixmap);

width, height：缩放后的图片宽度和高度

示例：同时显示原图和缩放图

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    QPixmap pixmap(":/picture/4.jpg");

    // 1. 绘制原图：左上角(0,0)，尺寸与原图一致
    painter.drawPixmap(0, 0, pixmap);

    // 2. 绘制缩放图：左上角(300,400)，尺寸缩放到50x60px
    painter.drawPixmap(300, 400, 50, 60, pixmap);
}

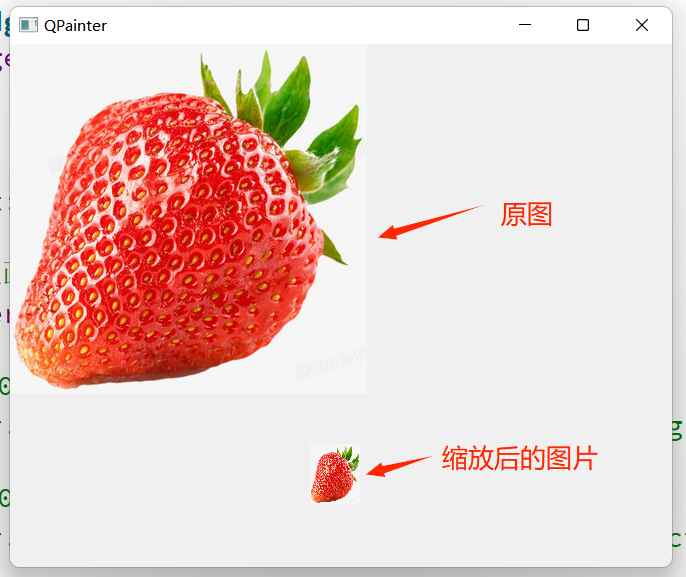

运行效果：窗口左上角显示原图，右下角显示缩小后的图片。

3.4 旋转图片（rotate）

图片旋转通过rotate方法实现，默认以坐标原点为旋转中心。如果需要以图片中心为旋转中心，需要结合translate方法调整坐标。

方法原型

// 顺时针旋转angle度（角度制）
void rotate(qreal angle);

示例：以图片中心为旋转中心旋转 90 度

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    QPixmap pixmap(":/picture/4.jpg");

    // 1. 获取图片尺寸
    int pixWidth = pixmap.width();
    int pixHeight = pixmap.height();

    // 2. 平移坐标原点到图片中心（目标旋转中心）
    painter.translate(200, 300);

    // 3. 顺时针旋转90度
    painter.rotate(90);

    // 4. 还原坐标原点（确保图片左上角对齐旋转中心）
    painter.translate(-200, -300);

    // 5. 绘制图片
    painter.drawPixmap(200 - pixHeight/2, 300 - pixWidth/2, pixmap);
}

关键步骤解析

先将坐标原点平移到目标旋转中心（如 (200,300)）。

执行旋转操作（旋转 90 度）。

将坐标原点还原，避免后续操作受影响。

绘制图片时，调整图片位置，确保旋转中心与图片中心重合。

运行效果：图片以 (200,300) 为中心顺时针旋转 90 度。

四、绘图高级设置：移动画家、保存与恢复状态

在复杂绘图场景中，我们经常需要绘制多个图形，或对画家状态进行临时调整。Qt 提供了移动画家位置、保存 / 恢复画家状态等功能，让绘图更灵活。

4.1 移动画家位置（translate）

除了用于图片平移，translate方法还可以用于移动画家位置，避免多个图形重合。

示例：绘制两个不重合的圆形

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 1. 绘制第一个圆：中心点(100,200)
    painter.drawEllipse(QPoint(100, 200), 50, 50);

    // 2. 移动画家位置：向右平移200px
    painter.translate(200, 0);

    // 3. 绘制第二个圆：此时(100,200)对应原坐标(300,200)
    painter.drawEllipse(QPoint(100, 200), 50, 50);
}

运行效果：窗口中显示两个并排的圆形，间距为 200px，不会重合。

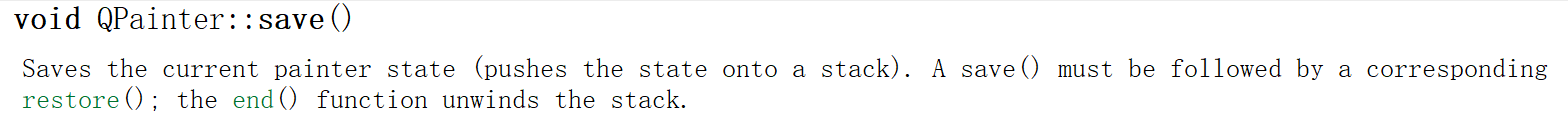

4.2 保存与恢复画家状态（save/restore）

当我们临时修改了画家的画笔、画刷、坐标等状态后，可能需要恢复到之前的状态。QPainter 提供了save和restore方法，通过栈结构管理状态：

save()：保存当前画家状态（压入栈）。

restore()：恢复到最近一次保存的状态（弹出栈）。

示例：保存状态后绘制多个图形

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 1. 绘制第一个圆（默认状态）
    painter.drawEllipse(QPoint(100, 200), 50, 50);

    // 2. 移动画家位置并保存状态
    painter.translate(200, 0);
    painter.save(); // 保存“平移200px”后的状态

    // 3. 绘制第二个圆（平移后的位置）
    painter.drawEllipse(QPoint(100, 200), 50, 50);

    // 4. 再次移动画家位置
    painter.translate(200, 0);

    // 5. 恢复到最近保存的状态（平移200px的状态）
    painter.restore();

    // 6. 绘制第三个圆（恢复后的位置，与第二个圆重合）
    painter.drawEllipse(QPoint(100, 200), 50, 50);
}

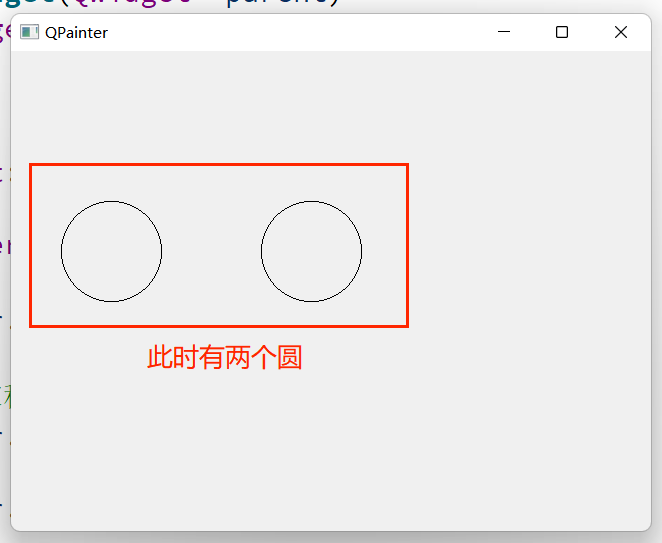

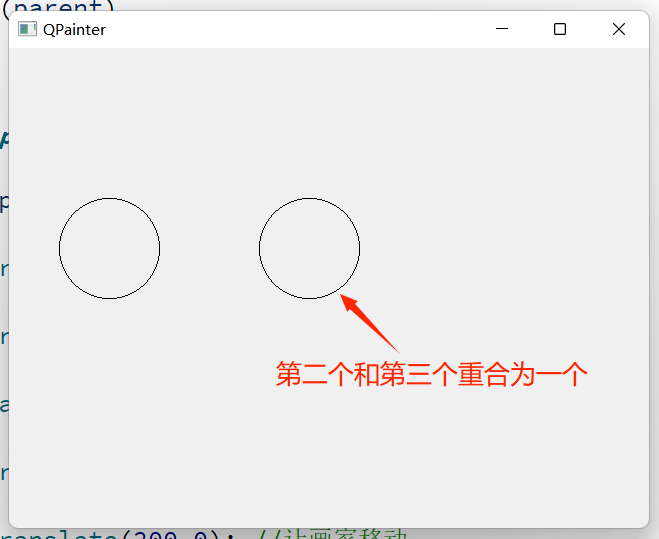

运行效果

第一个圆在原坐标 (100,200)。

第二个圆在原坐标 (300,200)（平移 200px）。

第三个圆恢复到平移 200px 的状态，与第二个圆重合，最终显示两个圆。

应用场景

临时修改画笔 / 画刷样式后，需要恢复默认样式。

多次平移、旋转后，需要回到之前的坐标状态。

五、特殊的绘图设备：QPixmap、QImage、QPicture

除了 QWidget，Qt 还提供了三种特殊的绘图设备，分别适用于不同场景：

QPixmap：优化屏幕显示，适合绘制到控件上。

QImage：支持像素级操作，适合图片处理。

QPicture：记录绘图指令，适合存档和重演。

5.1 QPixmap：屏幕显示优化

QPixmap 是专门为屏幕显示设计的绘图设备，与系统显示硬件紧密相关，显示效率高。其核心特性：

支持直接加载图片文件。

可作为 QPainter 的画板，绘制图形后保存为图片文件。

不同系统下显示效果可能略有差异（与系统渲染机制相关）。

示例：使用 QPixmap 绘制图形并保存

// widget.cpp
#include "widget.h"
#include <QPainter>
#include <QPixmap>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
{
    // 1. 创建QPixmap绘图设备：尺寸500x500
    QPixmap pix(500, 500);

    // 2. 创建画家，指定画板为pix
    QPainter painter(&pix);

    // 3. 设置画笔颜色为红色
    painter.setPen(Qt::red);

    // 4. 绘制圆形：中心点(100,100)，半径100px
    painter.drawEllipse(QPoint(100, 100), 100, 100);

    // 5. 保存绘制结果到文件（C盘Test_Pic文件夹）
    pix.save("C:\\Users\\Lenovo\\Desktop\\Test_Pic\\pix.png");
}

void Widget::paintEvent(QPaintEvent *)
{
    // 此处无需额外绘图，上述操作在构造函数中执行
}

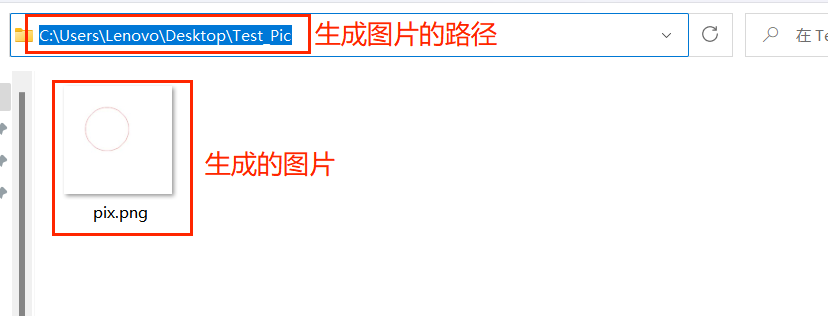

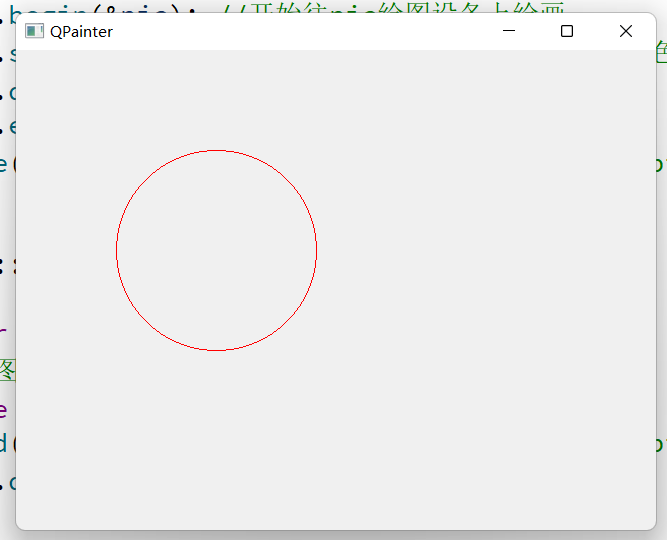

运行效果

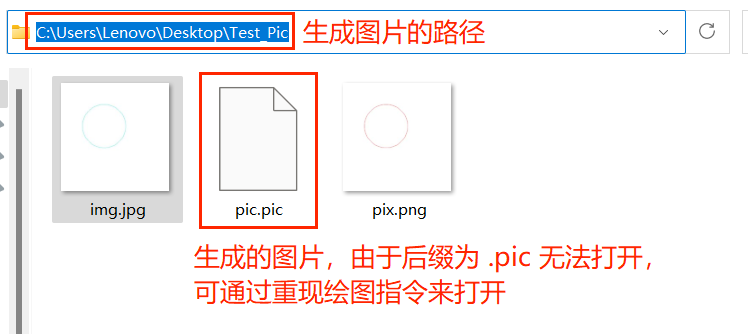

程序运行后，会在C:\Users\Lenovo\Desktop\Test_Pic文件夹中生成pix.png文件，图片中包含一个红色边框的圆形。

5.2 QImage：像素级操作

QImage 是独立于硬件的绘图设备，支持直接访问和修改像素，适合图片处理场景。其核心特性：

支持像素级操作（setPixel方法）。

不同系统下显示效果一致（跨平台兼容性好）。

适合 I/O 操作（加载、保存图片）。

示例 1：使用 QImage 绘制图形并保存

Widget::Widget(QWidget *parent)
    : QWidget(parent)
{
    // 1. 创建QImage绘图设备：尺寸500x500，格式RGB32（32位彩色）
    QImage img(500, 500, QImage::Format_RGB32);

    // 2. 填充背景色为白色（默认背景为黑色）
    img.fill(Qt::white);

    // 3. 创建画家，指定画板为img
    QPainter painter(&img);

    // 4. 设置画笔颜色为青色
    painter.setPen(QPen(Qt::cyan));

    // 5. 绘制圆形：中心点(200,200)，半径100px
    painter.drawEllipse(QPoint(200, 200), 100, 100);

    // 6. 保存图片
    img.save("C:\\Users\\Lenovo\\Desktop\\Test_Pic\\img.jpg");
}

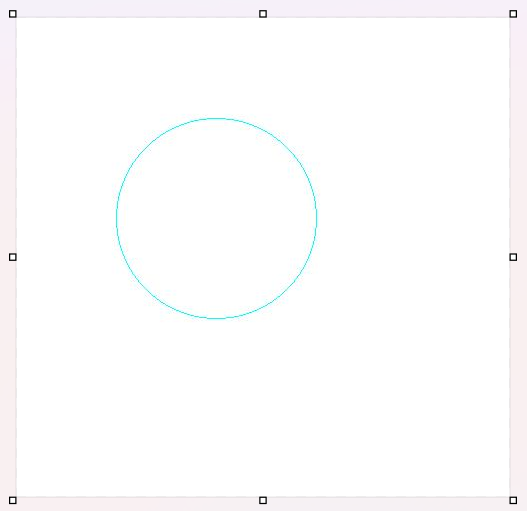

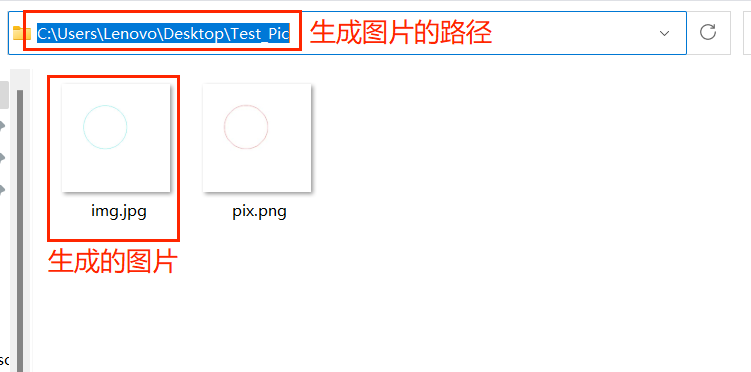

运行结果：

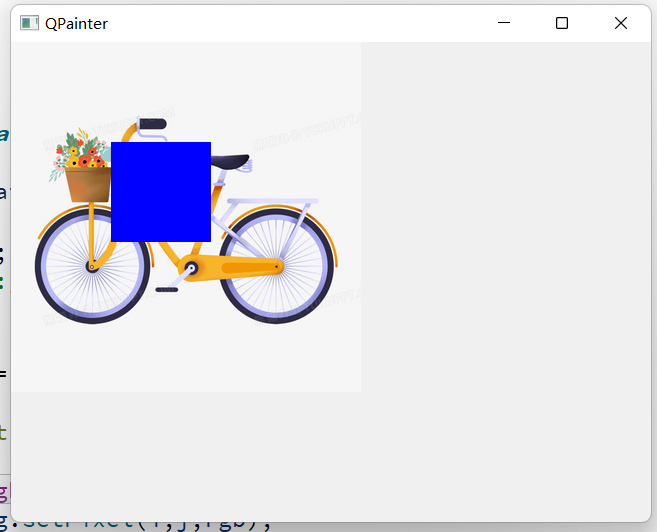

示例 2：修改图片像素

头文件：

// widget.h
#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>

class Widget : public QWidget
{
    Q_OBJECT

public:
    Widget(QWidget *parent = nullptr);
    ~Widget();

protected:
    void paintEvent(QPaintEvent *event) override;
};

#endif // WIDGET_H

源文件：

// widget.cpp
#include "widget.h"
#include <QPainter>
#include <QImage>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
{
}

Widget::~Widget()
{
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 1. 加载图片
    QImage img;
    img.load(":/picture/3.jpg");

    // 2. 修改像素：将坐标(100~200, 100~200)的区域改为蓝色
    for (int i = 100; i < 200; i++) {
        for (int j = 100; j < 200; j++) {
            // qRgb(0,0,255)表示蓝色
            QRgb rgb = qRgb(0, 0, 255);
            img.setPixel(i, j, rgb);
        }
    }

    // 3. 绘制修改后的图片
    painter.drawImage(0, 0, img);
}

运行效果

示例 1 生成一张白色背景、青色圆形的图片；

示例 2 加载原图后，将中间 100x100px 的区域改为蓝色并显示。

5.3 QPicture：记录绘图指令

QPicture 是一种特殊的绘图设备，它不存储图片像素，而是记录 QPainter 的绘图指令（如drawLine、drawRect等），后续可以通过这些指令重演绘图过程。其核心特性：

记录绘图指令，文件体积小。

跨平台兼容性好，重演效果一致。

只能加载 QPicture 格式的文件（.pic），不能加载 png、jpg 等普通图片。

示例：记录绘图指令并重演

头文件：

// widget.h
#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>

class Widget : public QWidget
{
    Q_OBJECT

public:
    Widget(QWidget *parent = nullptr);
    ~Widget();

protected:
    void paintEvent(QPaintEvent *event) override;
};

#endif // WIDGET_H

源文件：

// widget.cpp
#include "widget.h"
#include <QPainter>
#include <QPicture>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
{
    // 1. 创建QPicture对象
    QPicture pic;

    // 2. 创建画家，开始记录绘图指令
    QPainter painter;
    painter.begin(&pic);

    // 3. 绘制图形（指令会被记录到pic中）
    painter.setPen(QPen(Qt::red));
    painter.drawEllipse(QPoint(200, 200), 100, 100);

    // 4. 结束记录
    painter.end();

    // 5. 保存记录的指令到文件
    pic.save("C:\\Users\\Lenovo\\Desktop\\Test_Pic\\pic.pic");
}

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);

    // 1. 创建QPicture对象，加载保存的指令文件
    QPicture pic;
    pic.load("C:\\Users\\Lenovo\\Desktop\\Test_Pic\\pic.pic");

    // 2. 重演绘图指令
    painter.drawPicture(0, 0, pic);
}

运行效果

程序运行时，会先记录绘制红色圆形的指令并保存为pic.pic文件，然后在paintEvent中重演该指令，在窗口中显示红色圆形。

应用场景

复杂绘图的存档与回放（如数据可视化图表的历史记录）。

跨平台的绘图指令传输（无需担心像素格式差异）。

总结

通过本文的学习，相信你已经掌握了 Qt 绘图的核心技巧和实战方法。绘图是 Qt 界面优化的重要手段，能够帮助你实现各种个性化、高定制化的界面需求。建议在实际项目中多动手实践，结合具体场景灵活运用画笔、画刷、坐标变换等功能，不断提升绘图能力。祝你在 Qt 开发之路上，打造出更多炫酷、实用的自定义界面！

至此有关于Qt开发的基础知识已经全部为大家介绍完毕！后续我还会带大家利用Qt从零开始搭建一个企业级项目，敬请期待！
