摘要：在 Android 系统演进中，Java 与 Native 的协同日益紧密——上层 App 通过 Java AIDL 调用系统服务，而底层 HAL 或核心模块则采用 C++ 实现的 HIDL/AIDL-N。如何高效打通 Java ↔ JNI ↔ AIDL/HIDL Binder 全链路？Google 早已在 AOSP 中构建了一套自动生成 JNI 桥接的机制，但多数开发者仍手动编写胶水代码，导致维护成本高、性能瓶颈突出。本文首次系统性整合三大关键技术：AIDL 自动生成 JNI 桥接、HIDL 服务的 JNI 集成模式、跨进程回调的序列化与零拷贝优化，为构建高性能、低延迟、可维护的跨语言系统服务提供工业级解决方案。

一、背景：为什么需要自动化的 JNI 桥接？

传统 JNI 开发中，若 Java 层需调用一个由 C++ 实现的 Binder 服务（如 ICameraService），开发者必须：

1.手动编写 JNI 函数；

2.在 C++ 中调用 Native Binder Client；

3.手动转换参数（如jstring→std::string）；

4.手动处理异常与回调。

这不仅重复劳动量大，而且极易出错（如引用泄漏、线程不安全）。更严重的是，当 AIDL/HIDL 接口变更时，JNI 层需同步修改，破坏接口契约一致性。

为此，Android 构建了“声明即实现”的自动化桥接体系。

二、AIDL 自动生成 JNI 桥接：隐藏在 AOSP 中的黑科技

2.1 原理：aidl_interface + jni_lib 编译规则

从 Android 10（API 29）起，AOSP 支持通过 aidl_interface 模块定义同时生成 Java 与 NDK（C++）绑定的 AIDL 接口：// IMyService.aidl

package com.example;interface IMyService {    void processData(in byte[] data);    oneway void registerCallback(IMyCallback cb);}

配合Android.bp：

aidl_interface {    name: "com.example.IMyService",    srcs: ["IMyService.aidl"],    unstable: true,    backend: {        java: { enabled: true },        ndk: { enabled: true },   // ← 关键：生成 C++ Binder 接口    },}jni_lib {    name: "libmy_jni_bridge",    aidl: {        export_aidl_headers: true,        include_dirs: ["com.example.IMyService"],    },    srcs: ["bridge.cpp"],}

编译后自动生成：

Java:IInterface,Stub,Proxy

C++ (NDK):IMyService.h,BnMyService,BpMyService

2.2 自动生成 JNI 桥接函数（实验性）

虽然官方未完全开放“全自动 JNI 生成”，但可通过模板宏 + 代码生成工具实现：

// 自动生成的 bridge.cpp 片段（概念示例）JNIEXPORT void JNICALLJava_com_example_MyServiceNative_processData(JNIEnv* env, jobject thiz, jbyteArray data) {    sp<IMyService> service = get_cached_service(); // 从全局缓存获取    if (service == nullptr) return;    jsize len = env->GetArrayLength(data);    std::vector<uint8_t> vec(len);    env->GetByteArrayRegion(data, 0, len, reinterpret_cast<jbyte*>(vec.data()));
    service->processData(vec); // 直接调用 C++ AIDL 接口}

✅ 优势：接口变更时，只需重新编译，无需修改 JNI 逻辑。

📌 现状：Google 内部大量使用此模式（如 libbinder_ndk_jni），社区可通过 aidl-cpp + 自定义 genrule 实现。

三、HIDL 服务的 JNI 集成：从 HAL 到 Java 的最后一公里

HIDL（Hardware Interface Definition Language）是 Treble 架构的核心，但其服务运行在独立进程（hwservicemanager），且仅提供 C++ 接口。

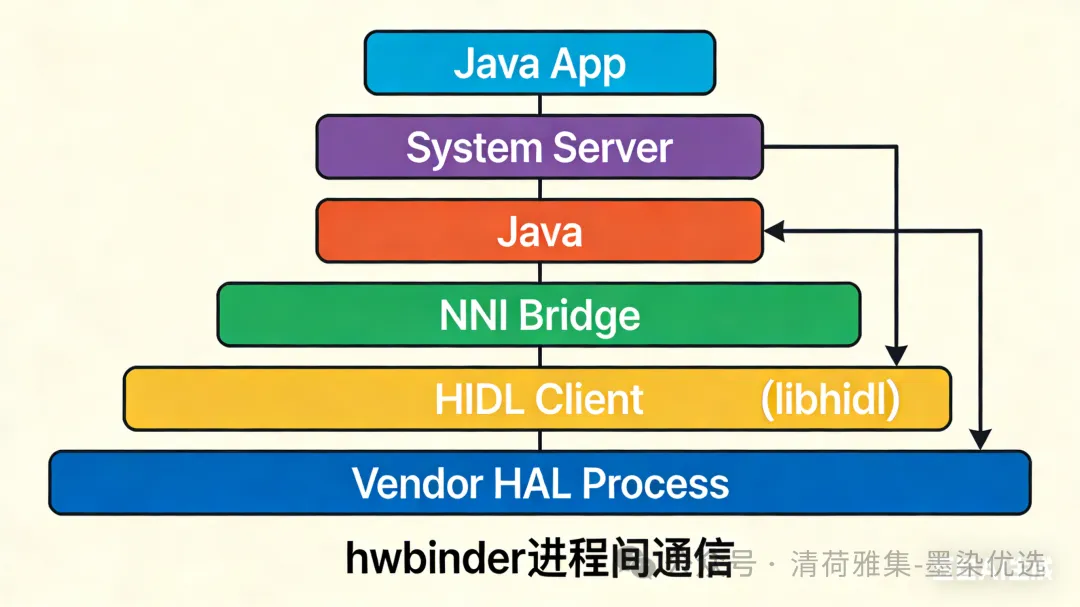

3.1 集成路径

[Java App]    ↓[System Server / Custom Manager (Java)]    ↓ (JNI)[JNI Bridge]    ↓ (HIDL Client in libhidl)[Vendor HAL Process (via hwbinder)]

3.2 关键步骤

获取 HIDL 服务：

auto service = IMyHidlService::getService(); // returns sp<IMyHidlService>

缓存服务代理（在JNI_OnLoad中）：

static sp<IMyHidlService> g_hidl_service = nullptr;

处理 HIDL 回调（需转换为 Java listener）：

class HalCallback : public IMyHidlService::IHidlCallback {    Return<void> onData(const hidl_vec<uint8_t>& data) override {        // 转发到 Java 回调（通过 GlobalRef + AttachThread）        callJavaOnData(data);        return Void();    }};

注册回调：

g_hidl_service->setCallback(new HalCallback());

⚠️ 注意：HIDL 使用 hwbinder，与 binder 地址空间隔离，不能直接传递 IBinder 对象。

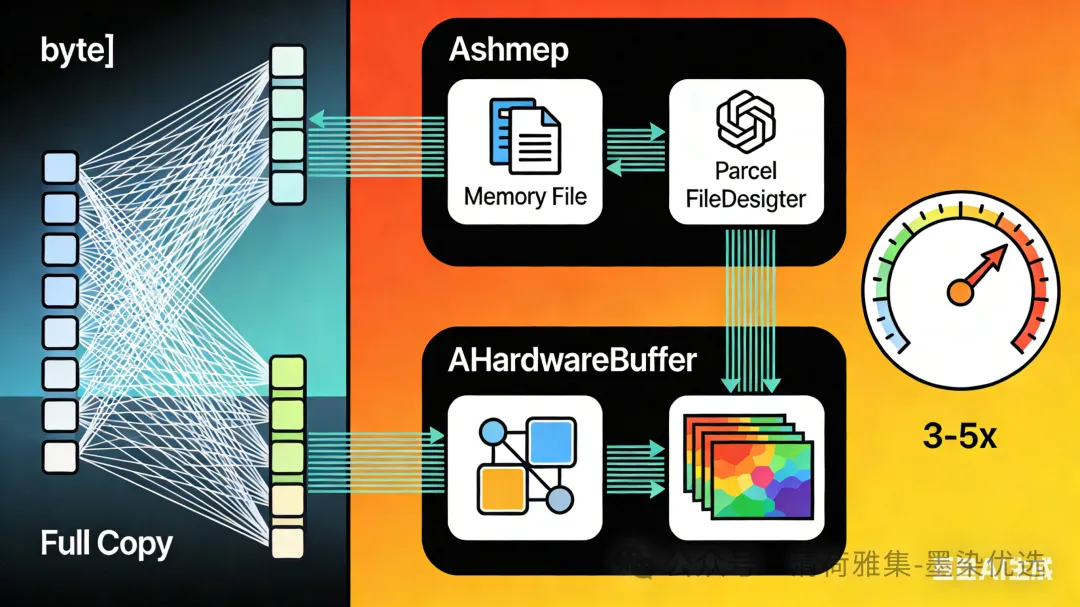

四、跨进程回调的序列化优化：从拷贝到零拷贝

回调是性能瓶颈重灾区。传统方式：

void onFrameReceived(byte[] frame); // 每次触发一次 full copy

4.1 优化方案 1：共享内存（Ashmem）

Java 创建MemoryFile，获取ParcelFileDescriptor；

通过 AIDL 传递ParcelFileDescriptor给 Native 服务；

Native 服务写入数据后，通知 Java 读取。

// IMyService.aidlvoid processFrame(in ParcelFileDescriptor pfd, int size);

✅ 避免 byte[] 序列化，零拷贝传输。

4.2 优化方案 2：AHardwareBuffer（Android 8.0+）

适用于图像、GPU 数据：

AHardwareBuffer buffer = AHardwareBuffer.allocate(...);nativeProcessBuffer(buffer); // 传递 opaque handle

Native 层通过AHardwareBuffer_recv()获取buffer，直接用于 OpenGL/Vulkan。

🚀 性能提升 3–5 倍，广泛用于 CameraX、MediaCodec。

4.3 优化方案 3：回调批量化 + 异步队列

Native 服务将多个事件缓存；

定期或批量通过单次 JNI 调用通知 Java；

减少跨语言切换开销。

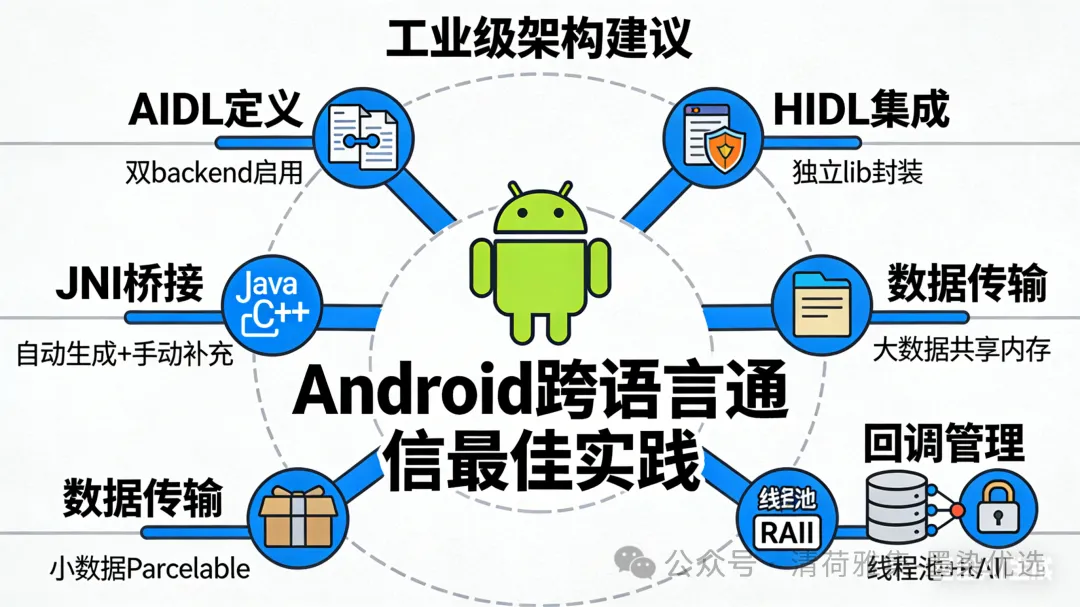

五、工业级架构建议

组件	推荐做法
AIDL 定义	同时启用 `java` 和 `ndk` backend
JNI 桥接	自动生成 + 手动补充（如回调转发）
HIDL 集成	封装为独立 `libxxx-hal-jni.so`，避免耦合 SystemServer
数据传输	小数据用 Parcelable，大数据用 Ashmem/AHardwareBuffer
回调管理	使用线程池 + RAII 封装 Attach/Detach

六、常见陷阱与避坑指南

问题	后果	解决方案
在 HIDL 回调中直接调用 Java 方法	崩溃（未 Attach）	使用 `JavaVM::AttachCurrentThread`
忘记关闭 `ParcelFileDescriptor`	fd 泄漏	Java 层 try-with-resources
AIDL 接口变更未同步 JNI	运行时崩溃	使用代码生成 + CI 校验
频繁创建 `hidl_vec`	内存抖动	复用缓冲区或使用共享内存

七、总结：未来趋势与最佳实践

技术	状态	建议
AIDL + NDK backend	Stable (Android 10+)	✅ 优先采用，支持自动生成
HIDL	Deprecated (Android 12+)	⚠️ 逐步迁移到 AIDL-HAL
AIDL for HAL	Recommended (Android 11+)	🔮 未来统一方向
Zero-copy callback	Mature	✅ 必须用于高性能场景

终极目标：
“接口声明即跨语言通信实现” —— 开发者只需定义 AIDL，编译系统自动生成 Java Proxy、C++ Stub、JNI Bridge 与序列化优化路径。

结语

从手动编写 JNI 胶水代码，到 AIDL 自动生成全栈绑定；从 HIDL 的复杂集成，到 AHardwareBuffer 的零拷贝回调——Android 正在构建一个无缝、高效、安全的跨语言通信基础设施。掌握这些技术，你不仅能读懂 AOSP 的设计哲学，更能为下一代系统服务、车载 OS、AR/VR 平台构建毫秒级响应、零泄漏、高可靠的跨进程桥梁。
