哔哩哔哩：29 残差网络 ResNet【动手学深度学习v2】   BV1bV41177ap

ResNet 中最核心的两种残差模块（Residual Block）设计，它们是让 ResNet 能训练到上百层甚至上千层的关键。

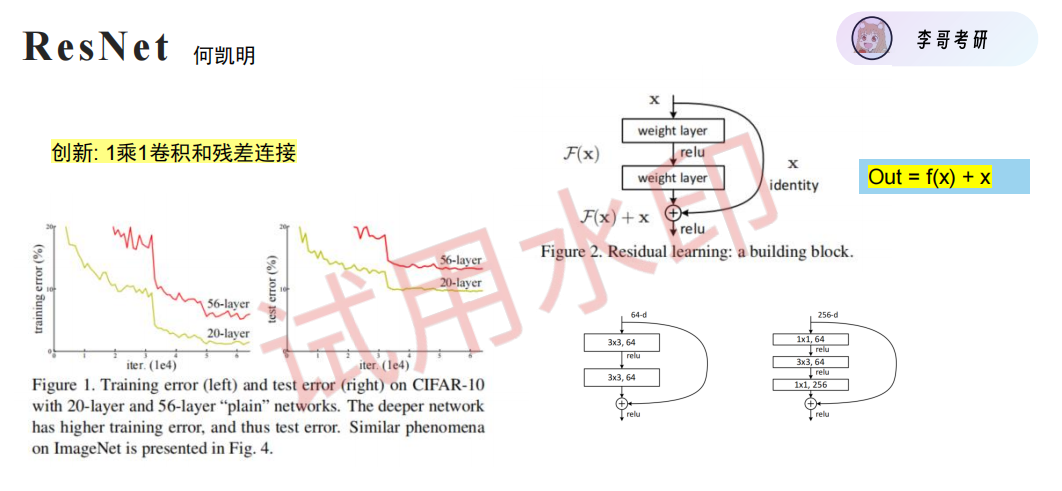

一、残差学习

1.1残差层

ResNet18 使用BasicBlock（基础残差块），由两层 3×3 卷积 + 残差连接（Shortcut） 组成，

具体结构如下：
        1. 主分支（Main Path）
                Conv1：3×3 卷积（带 padding=1，保持特征图尺寸不变；步幅可设为 2 实现下采样）

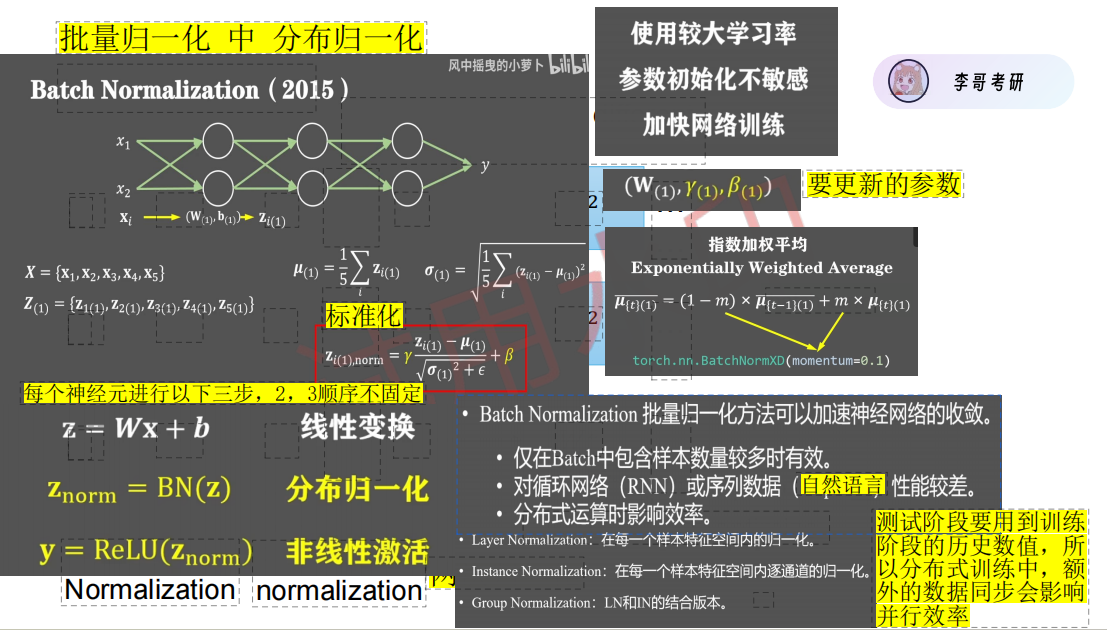

                BN1：批归一化层，稳定分布
                ReLU：激活函数，引入非线性
                Conv2：3×3 卷积（padding=1，步幅固定为 1，保持尺寸不变）
                BN2：批归一化层

        2. 残差分支（Shortcut Path）
                实线连接：输入与输出通道数相同时，直接将原始输入与主分支输出相加
                虚线连接：输入与输出通道数不同时，用 1×1 卷积调整通道数和尺寸，实现维度对齐
        3. 最终输出
                主分支输出与残差分支输出相加后，再经过一个 ReLU 激活。

1.2、残差层的核心作用

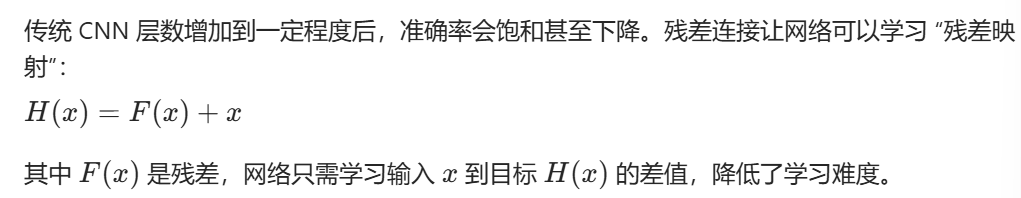

1、解决深度退化问题

2.缓解梯度消失
        残差连接提供了一条 “梯度直传” 的路径，让梯度可以直接从深层传回浅层，避免了深层网络中梯度消失的问题。
3.实现特征复用
        残差连接允许原始特征直接传递到后续层，实现了跨层特征复用，增强了模型的表达能力。

1.3、残差层的两种工作模式

1. 实线残差（通道数不变，无下采样）
        当输入与输出通道数相同时（如layer1中的残差块），残差分支直接连接：
输入：64*56*56
主分支：Conv1→BN1→ReLU→Conv2→BN2 → 输出：64*56*56
残差分支：直接输入 → 输出：64*56*56
相加后 ReLU → 最终输出：64*56*56

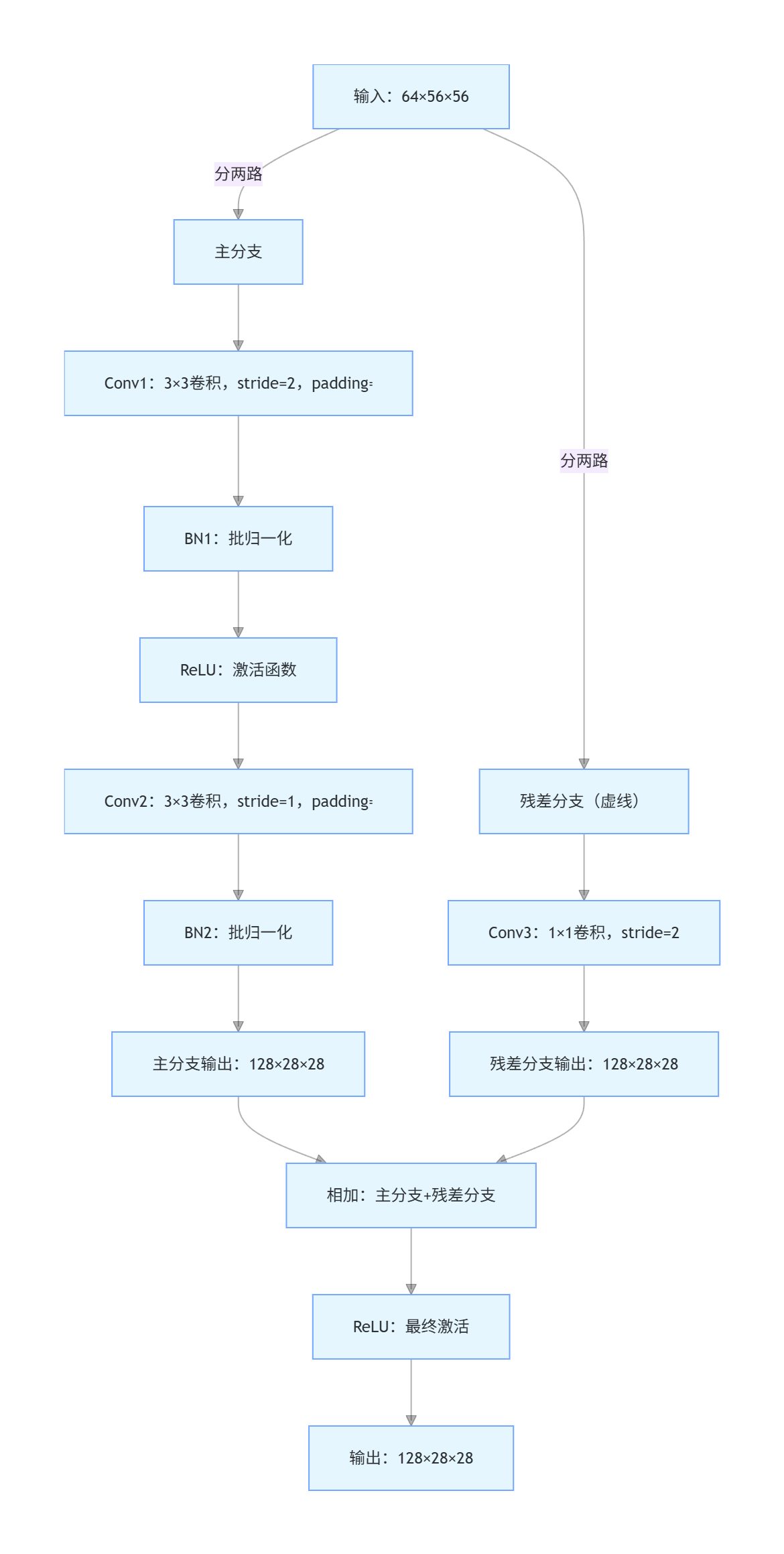

2. 虚线残差（通道数变化，带下采样）
        当输入与输出通道数不同时（如layer2的第一个残差块），残差分支用 1×1 卷积对齐维度：
输入：64*56*56
主分支：Conv1（stride=2）→BN1→ReLU→Conv2→BN2 → 输出：128*28*28
残差分支：1×1 卷积（stride=2）→ 输出：128*28*28
相加后 ReLU → 最终输出：128*28*28

1.1、为什么需要虚线残差结构

        在 ResNet 中，实线残差连接要求主分支与 shortcut 分支的空间尺寸（H,W）和通道数（C）完全一致，才能直接相加。
        当网络需要下采样（步幅 = 2）或改变通道数时，就必须使用虚线残差连接（Dotted Shortcut），通过 1×1 卷积来对齐维度。

          虚线残差是 ResNet 中用于跨 stage 维度升级 + 下采样的残差连接方式，当残差块的输入 / 输出通道数、空间尺寸不一致时，通过在残差分支增加1×1卷积实现维度对齐，最终让主分支和残差分支的输出能顺利相加。

1.2、虚线残差的核心操作

        虚线残差的关键是在 shortcut 分支上添加一个1×1 卷积层，它同时完成两个任务：
        通道数变换：将输入通道数调整为与主分支输出通道数一致
        空间下采样：通过设置stride=2，将特征图尺寸（H,W）减半

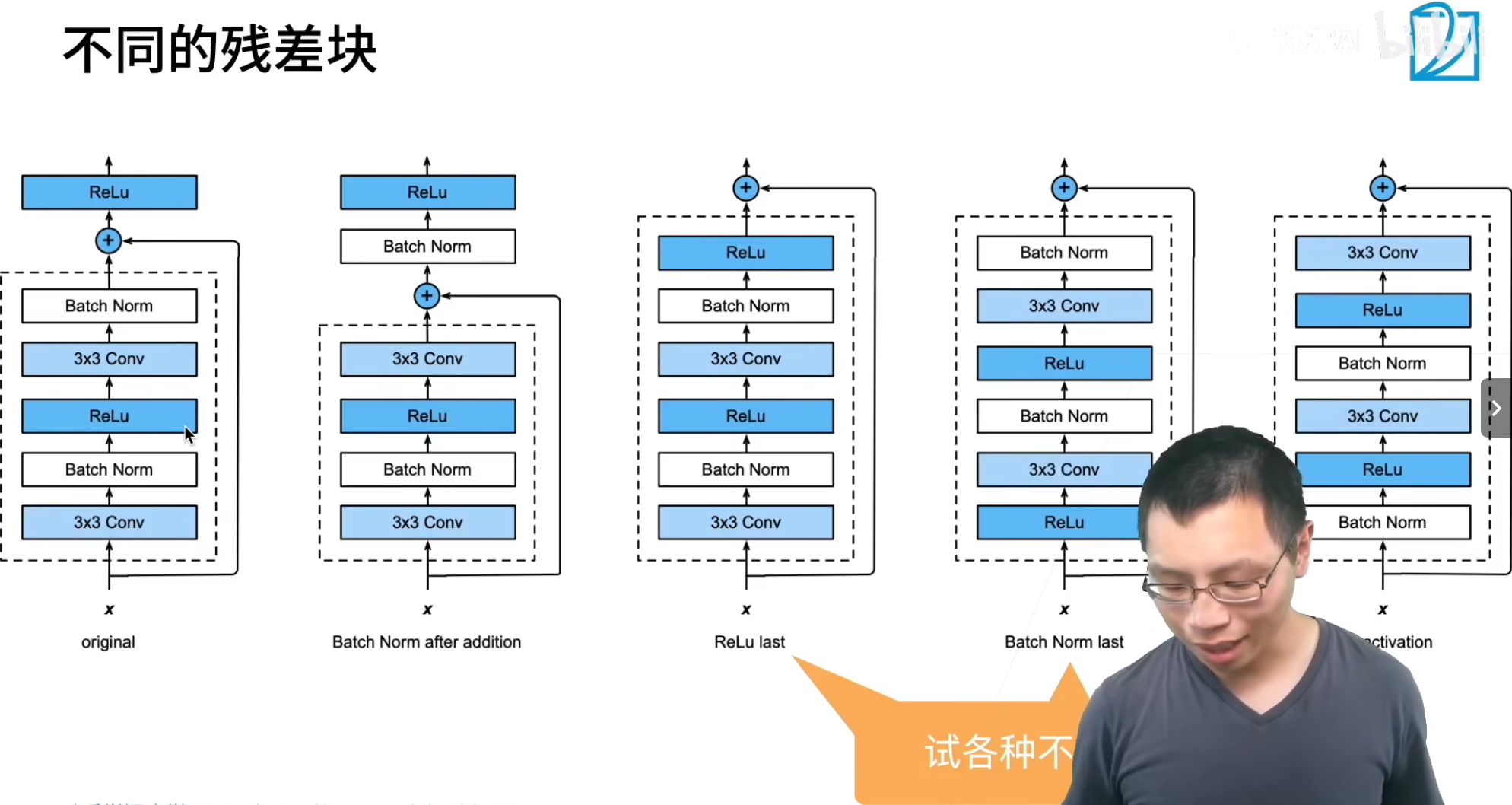

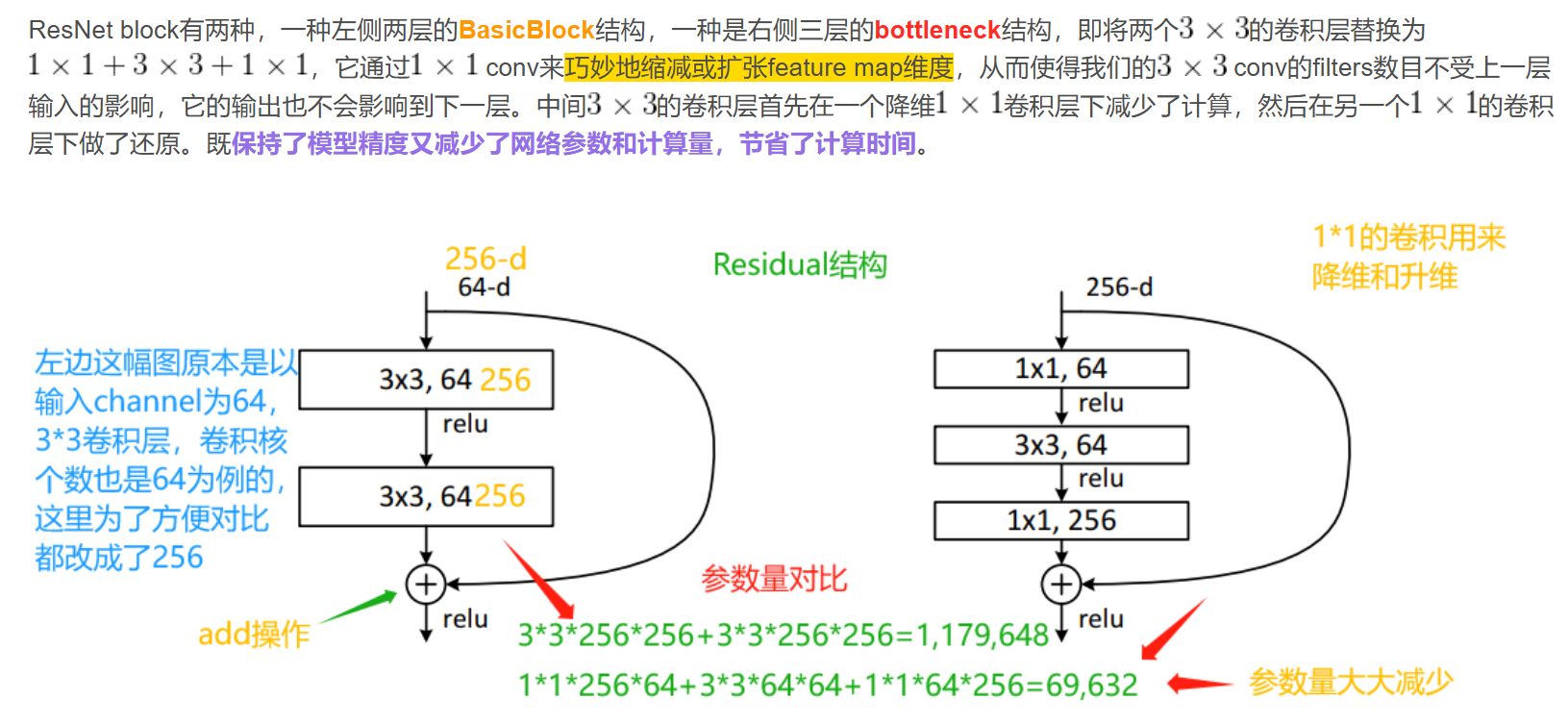

二、ResNet中两种不同的ResNet block

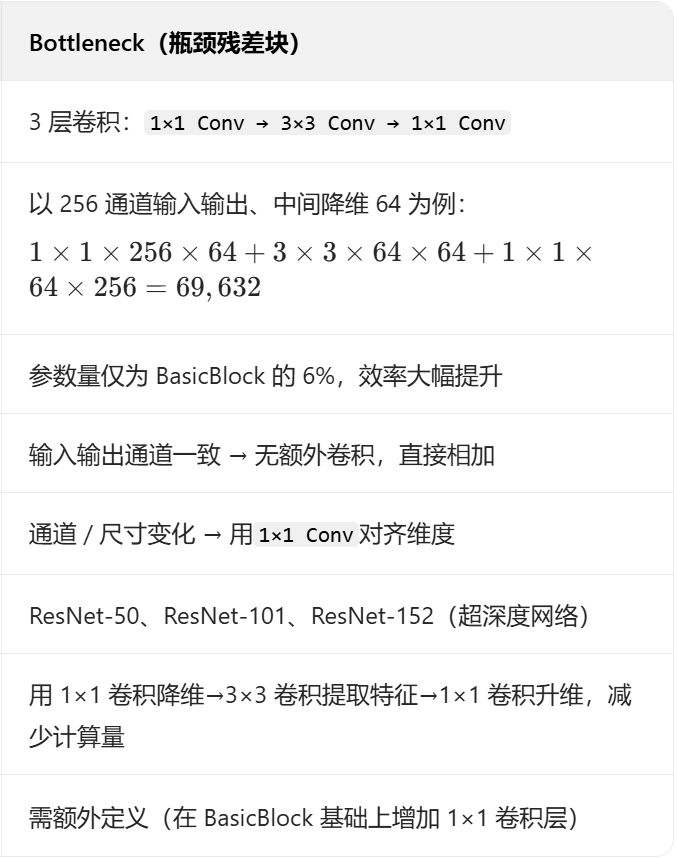

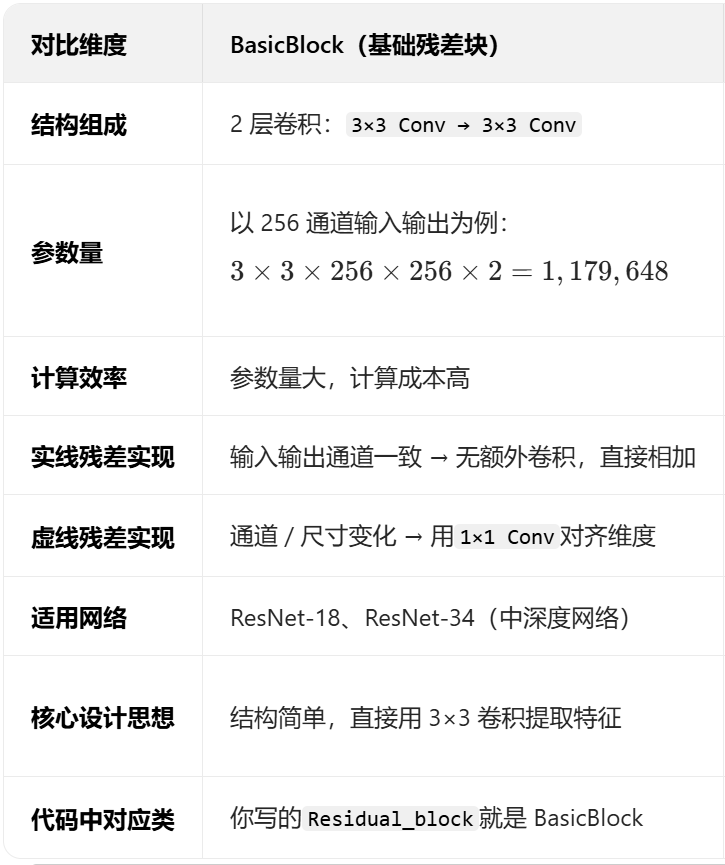

2.1 BasicBlock vs Bottleneck 核心对比表

三、代码：

        3.1 导入模块 & 加载官方 ResNet18

import torch                        # 1. 导入PyTorch核心库，用于张量操作、模型构建
import torch.nn as nn               # 2. 导入PyTorch神经网络模块，提供卷积、BN、池化等层
import torchvision.models as models # 3. 导入torchvision预定义模型库，包含官方ResNet18

resNet = models.resnet18()          # 4. 实例化官方ResNet18模型（默认随机初始化权重）
print(resNet)                       # 5. 打印官方ResNet18的完整结构，用于和自定义版本对比

        获取官方 ResNet18 的基准结构，方便后续自定义实现时对齐维度和层结构；

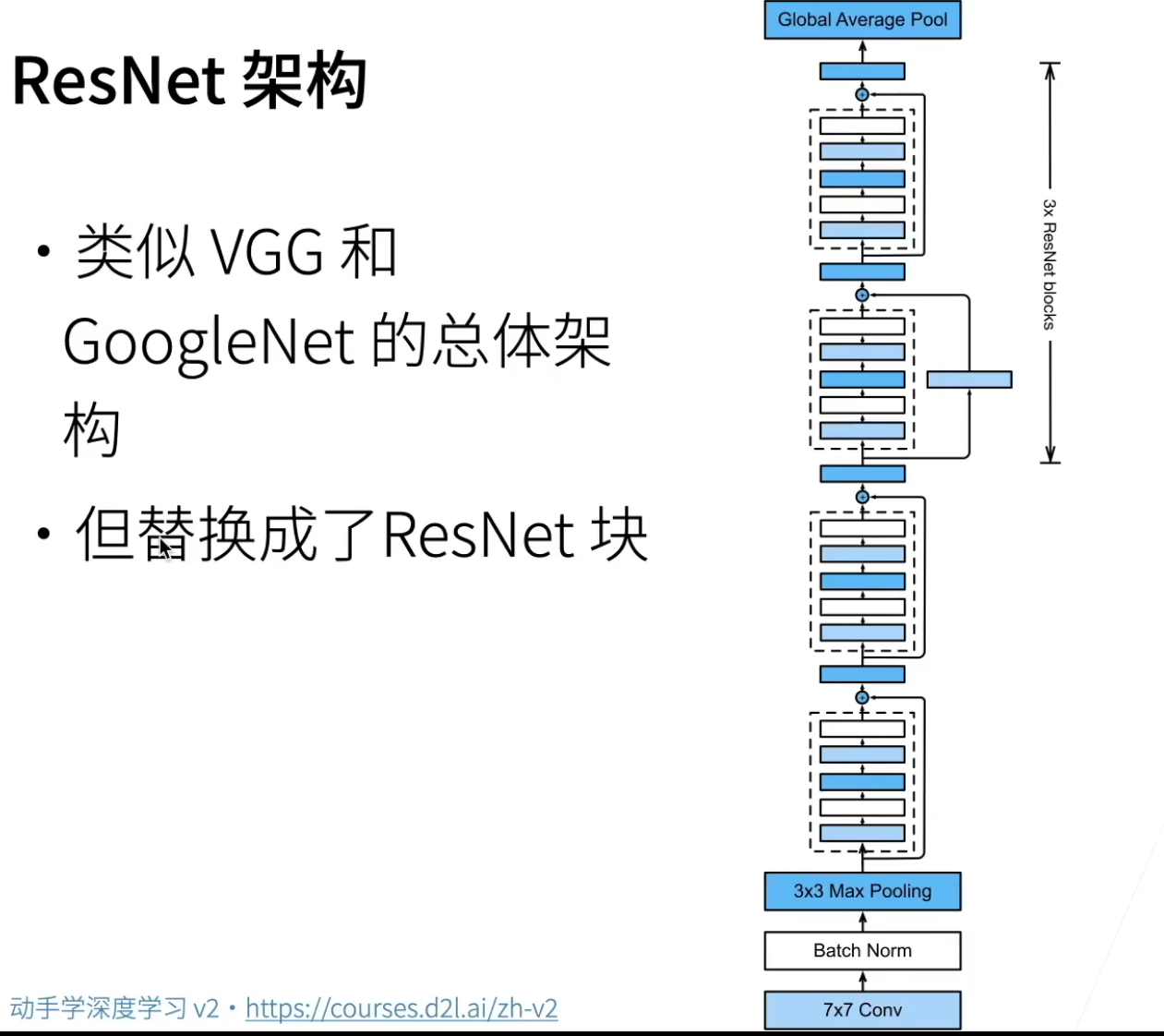

官方 ResNet18 由conv1+bn1+maxpool + 4 个 layer（各 2 个 BasicBlock） + avgpool + fc组成。

        3.2 定义 Basic 残差块（Residual_block）

# 6. 定义ResNet18的基础残差块（BasicBlock），继承nn.Module
class Residual_block(nn.Module):
    def __init__(self, input_channels, out_channels, down_sample=False, strides=1):
        # 7. 构造函数参数说明：
        # input_channels：输入通道数；out_channels：输出通道数；
        # down_sample：是否下采样（未实际使用，strides控制步幅）；strides：卷积步幅（默认1）
        super().__init__()         # 8. 调用父类nn.Module的构造函数，必须执行

        # 9. 第一层3×3卷积：步幅由strides控制（下采样时=2，否则=1），padding=1保证same padding（尺寸不变，除非strides=2）
        self.conv1 = nn.Conv2d(input_channels, out_channels,
                               kernel_size=3, padding=1, stride=strides)
        # 10. 第二层3×3卷积：步幅固定=1，padding=1，保证尺寸不变
        self.conv2 = nn.Conv2d(out_channels, out_channels,
                               kernel_size=3, padding=1, stride= 1)

        # 11. 虚线残差判断：如果输入输出通道数不一致，需要1×1卷积对齐维度
        if input_channels != out_channels:
            # 12. 1×1卷积：调整通道数+同步下采样（strides和conv1一致），实现虚线残差
            self.conv3 = nn.Conv2d(input_channels, out_channels,
                                   kernel_size=1, stride=strides)
        else:
            # 13. 实线残差：通道数一致，无需卷积，直接相加
            self.conv3 = None

        # 14. 批归一化（BN）：每层卷积后加BN，加速训练、防止过拟合
        self.bn1 = nn.BatchNorm2d(out_channels)
        self.bn2 = nn.BatchNorm2d(out_channels)
        self.relu = nn.ReLU()      # 15. 定义ReLU激活函数（全局复用）

    def forward(self, X):          # 16. 定义残差块的前向传播
        # 17. 主分支：conv1 → BN1 → ReLU
        out = self.relu(self.bn1(self.conv1(X)))
        # 18. 主分支：conv2 → BN2（注意：这里先不激活，等残差相加后再激活）
        out= self.bn2(self.conv2(out))

        # 19. 残差分支（shortcut）：如果需要对齐维度（conv3存在），先过1×1卷积
        if self.conv3:
            X = self.conv3(X)
        # 20. 残差相加：主分支输出 + 残差分支（实线/虚线）
        out += X
        # 21. 相加后激活：这是ResNet的核心设计（先加后激活），区别于普通CNN的“先激活后加”
        return self.relu(out)

        3.3 定义完整的 ResNet18（MyResNet18）

class MyResNet18(nn.Module):      # 定义自定义ResNet18完整网络类，继承nn.Module核心基类
    def __init__(self):
        super(MyResNet18, self).__init__()  # 调用父类nn.Module的构造函数

        # 第一层卷积层：7×7大卷积核做初始特征提取
        # in_channels=3（RGB图像），out_channels=64（输出64通道），kernel_size=7，stride=2（下采样），padding=3（same padding）
        self.conv1 = nn.Conv2d(3, 64, 7, 2, 3)
        # 尺寸变化：3*224*224→64*112*112（计算：(224-7+2*3)/2 +1 = 112）

        self.bn1 = nn.BatchNorm2d(64)
        # 卷积后接批归一化，作用于64个通道，加速训练、稳定分布
        # 尺寸变化：64*112*112→64*112*112（BN不改变张量尺寸）

        # 最大池化层：3×3核，步幅2，padding=1，进一步下采样压缩特征图
        self.pool1 = nn.MaxPool2d(3, stride=2, padding=1)  # 尺寸变化：64*112*112→64*56*56

        self.relu = nn.ReLU()              '''ReLU激活函数，引入非线性'''

        # layer1：由2个Basic残差块组成，输入/输出均为64通道，无下采样（实线残差）
        self.layer1 = nn.Sequential(
            Residual_block(64, 64),
# 第一个残差块：输入64通道，输出64通道，strides=1（无下采样）# 尺寸变化：64*56*56→64*56*56（通道/尺寸均不变）
            Residual_block(64, 64)
#  第二个残差块：同第一个，纯实线残差  # 尺寸变化：64*56*56→64*56*56
        )
# layer2：由2个残差块组成，第一个64→128通道（虚线残差+下采样），第二个128→128（实线残差）
        self.layer2 = nn.Sequential(
            Residual_block(64, 128, strides=2),
# 第一个残差块：输入64→输出128通道，strides=2（下采样） # 尺寸变化：64*56*56→128*28*28（通道×2，尺寸÷2）
            Residual_block(128, 128)             # 第二个残差块：输入/输出128通道，实线残差
                                                 # 尺寸变化：128*28*28→128*28*28
        )
# layer3：由2个残差块组成，第一个128→256通道（虚线残差+下采样），第二个256→256（实线残差）
        self.layer3 = nn.Sequential(
            Residual_block(128, 256, strides=2), # 第一个残差块：输入128→输出256通道，strides=2（下采样）
                                                 # 尺寸变化：128*28*28→256*14*14（通道×2，尺寸÷2）
            Residual_block(256, 256)             # 第二个残差块：输入/输出256通道，实线残差
                                                 # 尺寸变化：256*14*14→256*14*14
        )
# layer4：由2个残差块组成，第一个256→512通道（虚线残差+下采样），第二个512→512（实线残差）
        self.layer4 = nn.Sequential(
            Residual_block(256, 512, strides=2), # 第一个残差块：输入256→输出512通道，strides=2（下采样）
                                                 # 尺寸变化：256*14*14→512*7*7（通道×2，尺寸÷2）
            Residual_block(512, 512)             # 第二个残差块：输入/输出512通道，实线残差
                                                 # 尺寸变化：512*7*7→512*7*7
        )

        self.flatten = nn.Flatten()        # 定义展平层，将二维特征图转为一维向量，为全连接层做准备
                                            # 尺寸变化：C*H*W→C*H*W（展平操作在forward中生效）

    ''' 自适应平均池化层：无论输入特征图尺寸是多少，强制输出1×1的特征图，兼容不同输入尺寸  '''
        self.adv_pool = nn.AdaptiveAvgPool2d(1)  # 尺寸变化（forward中）：512*7*7→512*1*1

        # 全连接层：将池化后的512维特征向量映射到1000类（ImageNet分类任务）
        self.fc = nn.Linear(512, 1000)     # 尺寸变化（forward中）：512→1000

    def forward(self, x):                 # 定义网络前向传播逻辑，数据流经网络的核心路径
        # 第一层：卷积→BN→ReLU→最大池化
        x = self.conv1(x)                  # 执行conv1卷积，尺寸变化：3*224*224→64*112*112
        x = self.bn1(x)                    # 执行BN归一化，尺寸变化：64*112*112→64*112*112
        x = self.relu(x)                   # 执行ReLU激活，尺寸变化：64*112*112→64*112*112
        x = self.pool1(x)                  # 执行最大池化，尺寸变化：64*112*112→64*56*56

        # 依次通过4个残差层堆叠
        x = self.layer1(x)  # 执行layer1，尺寸变化：64*56*56→64*56*56
        x = self.layer2(x)  # 执行layer2，尺寸变化：64*56*56→128*28*28
        x = self.layer3(x)  # 执行layer3，尺寸变化：128*28*28→256*14*14
        x = self.layer4(x)  # 执行layer4，尺寸变化：256*14*14→512*7*7

        # 自适应池化→展平→全连接
        x = self.adv_pool(x)  # 执行自适应池化，尺寸变化：512*7*7→512*1*1
        x = self.flatten(x)  # 展平张量，尺寸变化：512*1*1→512（一维向量）
        x = self.fc(x)       # 执行全连接层，尺寸变化：512→1000

        return x                         # 返回最终输出（1000类的预测得分）

四、测试自定义模型

myres = MyResNet18()                  # 42. 实例化自定义ResNet18模型

# 43. 定义函数：统计模型/层的参数量（总参数、可训练参数）
def get_parameter_number(model):
    # 44. 统计总参数：sum(p.numel()) 计算所有参数的元素个数
    total_num = sum(p.numel() for p in model.parameters())
    # 45. 统计可训练参数：仅计算requires_grad=True的参数（默认全可训练）
    trainable_num = sum(p.numel() for p in model.parameters() if p.requires_grad)
    return {'Total': total_num, 'Trainable': trainable_num}  # 46. 返回参数字典

# 47. 打印layer1的参数量（2个64→64残差块，均为实线残差）
print(get_parameter_number(myres.layer1))
# 48. 打印layer1第一个残差块conv1的参数量（3×3×64×64=110592）
print(get_parameter_number(myres.layer1[0].conv1))
# 49. 打印官方ResNet18 layer1第一个残差块conv1的参数量（和自定义版本一致）
print(get_parameter_number(resNet.layer1[0].conv1))

# 50. 创建随机输入：批量大小1，3通道，224×224（符合ImageNet输入规范）
x = torch.rand((1,3,224,224))
# 51. 官方ResNet18前向传播（测试可行性）
out = resNet(x)
# 52. 自定义ResNet18前向传播（测试可行性）
out = myres(x)
