海狸IM技术架构全解析：从0到1的完整系统设计

作为一个开源的现代化IM系统，海狸IM不仅提供了完整的聊天功能，更在技术架构上展现了深厚的系统设计功力。今天我们来深入剖析这个系统的技术架构，从前端到后端，从数据到通信，一起探索一个完整的IM系统是如何构建的。

🏗️ 整体架构概览

桌面端 + 服务端架构

海狸IM采用桌面客户端 + 后端服务的经典C/S架构设计，提供完整的企业级IM解决方案：

┌─────────────────┐                    ┌─────────────────┐
│   Desktop端      │◄─────────────────►│   服务端        │
│   (Electron)     │    WebSocket       │   (Go/微服务)   │
├─────────────────┤                    ├─────────────────┤
│ • 多窗口架构     │                    │ • 实时通信       │
│ • 本地数据库     │                    │ • 数据存储       │
│ • 系统集成       │                    │ • 用户管理       │
│ • 离线缓存       │                    │ • 业务逻辑       │
│ • 数据同步       │                    │ • 消息推送       │
└─────────────────┘                    └─────────────────┘
         │                                      │
         │                                      │
    ┌─────────┐                            ┌─────────┐
    │  SQLite │                            │ MySQL   │
    │ (本地)   │◄─────────────────────────►│ (云端)   │
    └─────────┘       数据同步              └─────────┘

🔧 服务端架构深度剖析

基于go-zero的微服务架构

海狸IM的服务端采用go-zero微服务框架，实现高可用、可扩展的企业级后端服务：

微服务模块架构

beaver-server/
├── auth/           # 用户认证服务 (JWT, OAuth)
├── chat/           # 聊天核心服务 (消息收发, 会话管理)
├── datasync/       # 数据同步服务 (增量同步, 冲突解决)
├── emoji/          # 表情包服务 (表情管理, 商店)
├── friend/         # 好友关系服务 (添加好友, 好友列表)
├── group/          # 群组服务 (群创建, 成员管理, 权限)
├── user/           # 用户服务 (用户资料, 设备管理)
├── ws/             # WebSocket服务 (实时通信, 连接管理)
├── notification/   # 通知服务 (推送通知, 消息提醒)
├── file/           # 文件服务 (上传下载, 存储管理)
├── gateway/        # API网关 (路由, 负载均衡, 鉴权)
└── backend/        # 管理后台 (运营管理, 数据统计)

服务间通信架构

// go-zero RPC服务定义示例
service Chat {
    rpc SendMessage(SendMessageReq) returns (SendMessageResp);
    rpc GetMessageHistory(GetMessageHistoryReq) returns (GetMessageHistoryResp);
    rpc CreateConversation(CreateConversationReq) returns (CreateConversationResp);
}

// 服务调用示例
func (s *ChatService) SendMessage(ctx context.Context, req *SendMessageReq) (*SendMessageResp, error) {
    // 调用用户服务验证用户权限
    userResp, err := s.UserRpc.GetUser(ctx, &user.GetUserReq{UserId: req.SenderId})
    if err != nil {
        return nil, err
    }

    // 调用数据同步服务
    syncResp, err := s.DataSyncRpc.SyncMessage(ctx, &datasync.SyncMessageReq{
        Message: req.Message,
        Receivers: req.Receivers,
    })
    if err != nil {
        return nil, err
    }

    // 推送WebSocket消息
    s.WsRpc.PushMessage(ctx, &ws.PushMessageReq{
        Message: req.Message,
        Receivers: req.Receivers,
    })

    return &SendMessageResp{Success: true}, nil
}

数据存储架构

数据层架构
├── MySQL (主数据库)
│   ├── 用户数据 (user_models)
│   ├── 聊天数据 (chat_models)
│   ├── 好友关系 (friend_models)
│   ├── 群组数据 (group_models)
│   └── 表情数据 (emoji_models)
├── Redis (缓存加速)
│   ├── 用户会话缓存
│   ├── 在线状态缓存
│   └── 热点数据缓存
└── 文件存储
    ├── 本地文件系统
    ├── 云存储 (可选)
    └── CDN加速 (可选)

💻 桌面端架构深度剖析

桌面端界面架构展示

海狸IM桌面端采用三栏式布局：左侧会话列表、中间消息区域、右侧详情面板，提供了优秀的用户体验。

简洁现代的登录界面设计，支持多种登录方式和记住密码功能。

1. 基于Drizzle ORM的数据库架构

桌面端采用Drizzle ORM + better-sqlite3的组合，提供强大的本地数据管理能力：

// 数据库管理器核心实现
class DBManager {
  private _db: ReturnType<typeof drizzle> | null = null

  async init(userId: string) {
    const databasePath = path.join(
      getCachePath(),
      filePath.replace('[userId]', userId),
      'database.db'
    )

    const sqlite = new Database(databasePath)
    // 性能优化配置
    sqlite.pragma('journal_mode = WAL')
    sqlite.pragma('synchronous = NORMAL')

    this._db = drizzle(sqlite)
    initTables(this._db) // 初始化表结构
    return this._db
  }
}

数据库架构层次

数据库层 (database/)
├── tables/         # 数据表定义 (Drizzle Schema)
│   ├── chat/       # 聊天相关表
│   ├── user/       # 用户相关表
│   ├── friend/     # 好友相关表
│   ├── group/      # 群组相关表
│   └── emoji/      # 表情相关表
├── services/       # 业务服务层
│   └── [各模块服务实现]
└── init/          # 数据库初始化
    └── [各模块数据初始化]

核心数据表设计

海狸IM的数据表设计充分考虑了IM系统的复杂性：

// 用户会话表 - 支持多设备同步
export const conversations = sqliteTable('conversations', {
  id: integer('id').primaryKey({ autoIncrement: true }),
  conversationId: text('conversation_id').unique().notNull(),
  conversationType: integer('conversation_type').notNull(), // 1单聊 2群聊
  title: text('title'),
  avatar: text('avatar'),
  lastMsgId: text('last_msg_id'),
  lastMsgTime: integer('last_msg_time'),
  unreadCount: integer('unread_count').default(0),
  isTop: integer('is_top').default(0),
  isMuted: integer('is_muted').default(0),
})

2. 多窗口架构设计

桌面端采用多窗口架构，每个功能模块独立窗口，提升用户体验：

窗口管理架构

应用窗口层 (application/)
├── app.ts          # 主聊天窗口
├── login.ts        # 登录窗口
├── search.ts       # 全局搜索窗口
├── image.ts        # 图片预览窗口
├── video.ts        # 视频播放窗口
├── audio.ts        # 音频播放窗口
├── updater.ts      # 应用更新窗口
└── tray/           # 系统托盘管理
    ├── index.ts    # 托盘图标管理
    └── popup.ts    # 托盘菜单

窗口间通信机制

// IPC通信实现
export class IPCManager {
  // 主进程到渲染进程
  sendToRenderer(windowName: string, channel: string, data: any) {
    const window = this.windows.get(windowName)
    if (window) {
      window.webContents.send(channel, data)
    }
  }

  // 渲染进程到主进程
  handleRendererMessage(channel: string, handler: Function) {
    ipcMain.handle(channel, async (event, ...args) => {
      return await handler(...args)
    })
  }
}

3. 数据同步架构

海狸IM的数据同步机制是整个系统的核心，支持离线使用和多设备同步：

数据同步流程

用户操作 → 本地数据库 → 数据同步服务 → 服务端 → 其他设备
    ↓           ↓            ↓            ↓          ↓
  UI更新    → 状态更新   → 增量同步   → 数据存储 → 实时推送

同步管理器实现

// 数据同步管理器
export class DataSyncManager {
  private db: DBManager
  private wsClient: WebSocketClient

  async syncUserConversations(userId: string) {
    // 1. 获取最后同步时间戳
    const lastSyncTime = await this.getLastSyncTime(userId)

    // 2. 拉取服务端增量数据
    const serverData = await this.wsClient.request('sync.pull', {
      userId,
      type: 'conversation',
      lastSyncTime
    })

    // 3. 应用到本地数据库
    await this.applyServerData(serverData)

    // 4. 推送本地变更
    await this.pushLocalChanges(userId)

    // 5. 更新同步时间戳
    await this.updateSyncTime(userId)
  }
}

🤖 MCP (Model Context Protocol) 集成

AI助手架构设计

海狸IM集成了先进的MCP协议，为用户提供AI驱动的智能助手功能：

MCP架构层次

MCP集成架构
├── mcp-manager/           # MCP协议管理器
│   ├── server/           # MCP服务器实现
│   │   ├── health-handler.ts    # 健康检查
│   │   ├── sse/                # Server-Sent Events
│   │   └── streamable/         # 流式响应处理
│   └── tools/             # AI工具集合
│       ├── messaging/     # 消息处理工具
│       ├── social/        # 社交功能工具
│       ├── group/         # 群组管理工具
│       └── window/        # 窗口操作工具

AI工具能力展示

// MCP工具定义示例
export class MessagingTool implements MCPTool {
  name = 'messaging'
  description = '智能消息处理工具'

  async execute(context: MCPContext, params: MessageParams) {
    // AI分析消息内容
    const analysis = await this.ai.analyzeMessage(params.content)

    // 智能回复建议
    const suggestions = await this.ai.generateReplies(analysis)

    // 自动分类和标记
    const category = await this.ai.categorizeMessage(params.content)

    return {
      analysis,
      suggestions,
      category,
      actions: ['reply', 'forward', 'archive']
    }
  }
}

AI助手应用场景

• 智能回复: 基于上下文的智能回复建议
• 消息摘要: 自动生成聊天记录摘要
• 内容分析: 识别消息中的重要信息和关键词
• 自动化任务: 智能执行重复性任务

🔄 实时通信架构

WebSocket连接管理

海狸IM的实时通信基于WebSocket实现，支持自动重连和消息队列：

// WebSocket管理器
export class WebSocketManager {
  private ws: WebSocket | null = null
  private reconnectTimer: NodeJS.Timeout | null = null
  private messageQueue: Message[] = []

  connect(url: string) {
    this.ws = new WebSocket(url)

    this.ws.onopen = () => {
      console.log('WebSocket connected')
      this.flushMessageQueue()
    }

    this.ws.onmessage = (event) => {
      const message = JSON.parse(event.data)
      this.handleMessage(message)
    }

    this.ws.onclose = () => {
      this.scheduleReconnect()
    }
  }

  private scheduleReconnect() {
    if (this.reconnectTimer) return
    this.reconnectTimer = setTimeout(() => {
      this.connect(this.url)
    }, 3000)
  }
}

消息处理中心

消息管理器采用观察者模式，解耦消息接收和处理：

消息管理中心 (message-manager/)
├── receivers/      # 消息接收器
│   ├── chat/       # 聊天消息处理
│   ├── friend/     # 好友消息处理
│   ├── group/      # 群组消息处理
│   ├── emoji/      # 表情消息处理
│   └── user/       # 用户状态处理
└── senders/        # 消息发送器
    └── chat-sender.ts

🎨 前端界面架构

Vue3 + TypeScript + Pinia

状态管理设计

// Pinia Store 架构
export const useConversationStore = defineStore('conversation', {
  state: () => ({
    conversations: [] as Conversation[],
    currentConversation: null as Conversation | null,
    unreadCount: 0
  }),

  getters: {
    sortedConversations: (state) =>
      state.conversations.sort((a, b) =>
        (b.lastMsgTime || 0) - (a.lastMsgTime || 0)
      )
  },

  actions: {
    async loadConversations() {
      const data = await conversationAPI.getList()
      this.conversations = data
    },

    async selectConversation(conversationId: string) {
      this.currentConversation = this.conversations
        .find(c => c.id === conversationId) || null
    }
  }
})

组件化架构

前端组件层 (render/windows/app/)
├── components/     # 通用组件
│   ├── ui/         # UI基础组件
│   └── business/   # 业务组件
├── pages/          # 页面组件
├── stores/         # 状态管理
├── router/         # 路由配置
└── api/           # API接口层

📊 性能优化实践

1. 数据库查询优化

-- 复合索引优化查询性能
CREATE INDEX idx_messages_session_time
ON messages(session_id, send_time DESC, status)

CREATE INDEX idx_conversations_user_top_time
ON conversations(user_id, is_top DESC, last_msg_time DESC)

2. 前端渲染优化

• 虚拟滚动: 长列表使用虚拟滚动，提升渲染性能
• 图片懒加载: 大图片懒加载，减少初始加载时间
• 代码分割: 按路由分割代码，按需加载

实际界面展示

海狸IM的主聊天界面采用了多栏布局，左侧会话列表，中间消息区域，右侧详情面板。这样的设计既保证了信息密度，又保持了良好的用户体验。

多窗口架构展示

独立的登录窗口设计，支持账户密码登录和记住密码功能。

专门的视频播放窗口，支持全屏播放和视频控制。

系统集成特性

系统托盘集成，支持最小化到托盘和快速访问。

自动更新功能，支持版本检查和一键升级。

3. 内存管理优化

• 对象池: 复用频繁创建的对象
• 垃圾回收: 及时清理不再使用的资源
• 缓存策略: 合理使用内存缓存和磁盘缓存

🛠️ 开发工具链

Vite构建优化

// vite.config.ts 核心配置
export default defineConfig({
  plugins: [
    vue(),
    electron({
      main: {
        entry: 'src/main/main.ts',
        vite: {
          build: {
            outDir: 'dist-electron',
            rollupOptions: {
              external: ['electron', 'electron-screenshots', 'ws'],
            },
          },
        },
      },
      preload: {
        input: 'src/preload/index.ts',
      },
      renderer: {},
    }),
    electronRenderer(),
  ],
  build: {
    rollupOptions: {
      output: {
        format: 'es',
        codeSplit: true, // 代码分割
      },
    },
  },
})

代码质量保障

• TypeScript: 编译时类型检查
• ESLint: 代码规范检查
• Husky: Git提交钩子
• 单元测试: Jest测试框架

🔐 安全架构设计

数据传输安全

• TLS 1.3: 端到端加密传输
• Token认证: JWT令牌认证
• API签名: 请求签名防篡改

本地数据安全

• SQLite加密: 本地数据库加密存储
• 密钥管理: 安全的密钥生成和管理
• 数据脱敏: 敏感数据脱敏处理

📈 监控与运维

应用性能监控

// 性能监控实现
export class PerformanceMonitor {
  private metrics: Map<string, number> = new Map()

  startMonitoring() {
    // 内存使用监控
    setInterval(() => {
      const memUsage = process.memoryUsage()
      this.metrics.set('memory.heapUsed', memUsage.heapUsed)
      this.metrics.set('memory.heapTotal', memUsage.heapTotal)
    }, 5000)

    // 数据库查询监控
    this.monitorDatabaseQueries()

    // WebSocket连接监控
    this.monitorWebSocket()
  }
}

日志系统设计

日志系统架构
├── main/           # 主进程日志
├── renderer/       # 渲染进程日志
├── database/       # 数据库操作日志
├── network/        # 网络请求日志
└── error/          # 错误日志

🎯 架构设计亮点

1. 分层架构清晰

• 表现层: Vue3组件，负责UI渲染
• 业务层: Pinia状态管理，业务逻辑处理
• 服务层: API接口层，数据获取
• 数据层: Drizzle ORM，本地数据管理
• 通信层: WebSocket，实时数据同步

2. 模块化设计优秀

每个功能模块独立封装，可插拔可扩展：

• 聊天模块可独立升级
• 表情模块可单独维护
• 好友模块职责清晰

功能模块界面展示

表情系统作为独立模块，支持表情包下载、收藏、搜索等功能，展示了良好的模块化设计。

社交功能模块

好友管理模块支持好友信息查看、备注设置、权限管理等功能。

好友申请模块支持好友验证、申请处理、关系建立等完整的社交流程。

3. 扩展性强

• 插件系统: 支持第三方插件扩展
• 主题系统: 支持自定义UI主题
• 国际化: 支持多语言切换

群聊功能展示

群聊功能模块包含成员管理、公告发布、权限设置等完整的群组协作功能。

群组创建模块支持成员选择、群信息设置、权限配置等功能。

用户体验细节

个人资料编辑支持头像上传、昵称修改、个性签名等个性化设置。

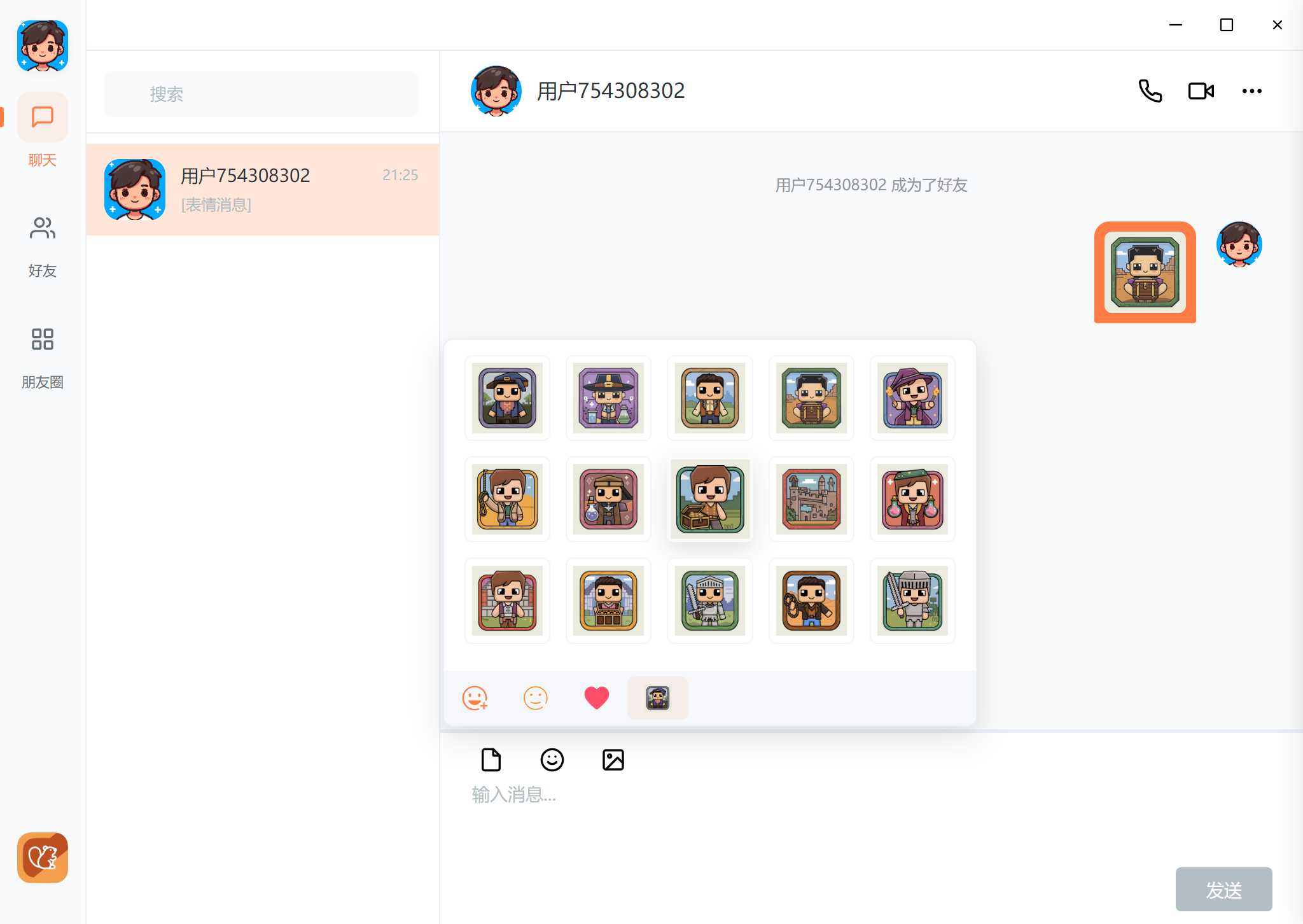

表情收藏功能支持常用表情的快速访问和管理。

💡 技术选型的智慧

为什么选择Electron？

• 跨平台: 一套代码支持Windows/macOS
• 原生能力: 系统托盘、快捷键、通知等原生功能
• 生态成熟: 庞大的社区和丰富的插件

为什么选择Drizzle ORM？

• TypeScript原生: 完美的类型支持
• 轻量级: 无运行时开销
• 灵活性: 支持复杂查询和关系

为什么选择Vue3？

• Composition API: 更好的逻辑组织
• 性能优化: 更快的渲染速度
• 生态丰富: 活跃的社区支持

🔮 未来架构演进

云原生架构

当前架构 → 云原生架构
单体服务   → 微服务集群
本地数据库 → 分布式数据库
手动部署   → 容器化部署

AI能力集成

• 智能客服: AI驱动的自动回复
• 内容审核: AI内容安全检测
• 推荐系统: 智能好友推荐

🏆 架构设计总结

海狸IM的技术架构展现了一个现代化IM系统的完整设计思路：

技术先进性：

• 采用最新的前端技术栈
• 架构设计合理，层次清晰
• 性能优化到位，用户体验优秀

工程质量：

• 代码规范严格，类型安全
• 测试覆盖完整，质量保障
• 文档完善，易于维护

扩展性：

• 模块化设计，便于扩展
• 插件化架构，支持定制
• 云原生就绪，面向未来

这个架构不仅支撑了海狸IM的功能实现，更为整个开源社区提供了一个高质量的技术参考。

---

🔗 相关链接

项目源码：

• 🖥️ 桌面端：https://github.com/wsrh8888/beaver-desktop
• ⚙️ 服务端：https://github.com/wsrh8888/beaver-server
  • PC端源码：https://github.com/wsrh8888/beaver-desktop.git
  • 后台管理系统源码：https://github.com/wsrh8888/beaver-manager

学习资源：

• 📚 在线文档：https://wsrh888.github.io/beaver-docs/

核心教学视频：

• 🏠 本地搭建教程合集：https://space.bilibili.com/269553626/lists/6075764?type=season
• 🚀 服务器部署教程合集：https://space.bilibili.com/269553626/lists/6075828?type=season

技术架构详解，欢迎交流！ 🤝
