一、当前配电运维遇到的问题

• 无法实时监测预警导致事故频发，设备线路过载、短路、老化引发火灾；
• 有毒气体超标导致人员中毒；
• 专业运维人才短缺，供需失衡；
• 分散的站房数据孤岛严重，标准不统一；
• 数据安全及网络安全缺乏有效手段；
• 人工定期巡检成本高，质量难保障等。

二、智能配电房综合监控系统

智能配电房综合监控系统以AI智能识别和智能巡检为目标，通过在配电站房内配置AI变配电辅助监控装置，结合配电监控云平 台，完成 开关柜局放监测、开关柜触头测温、蓄电池监测、 低压馈线监测、视频监控、环境监测、设备控制、安防消防监测 ，实现对配网配电站所运行状态、运行环境及安防 环境的一体化监控，实现配电站所运检的整体智能化与管理云端化，达到“无人值班，少人值守”目的。

系统采用分布式和模块化架构，分为站端系统和软件平台及移动客户端应用三部分构成。

1）站端系统

包含了部署在变配电站、开闭所等低压侧的环境、设备信息采集设备，通过接入各种类型的物联网环境与设备监测传感器，视频监控装置等，利用数据采集设备通过光纤或4/5G无线网络将数据上送到软件平台.

2）监控平台

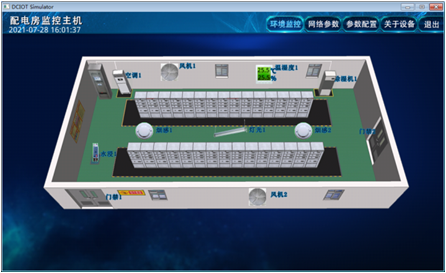

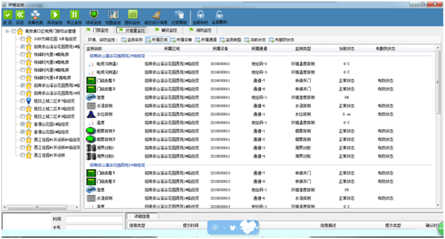

软件平台设计基于PC WEB提供变配电站所内设备的状态监测、环境的实时监控、安防监控、火灾消防等信息的检测和控制在内的一整套应用和数据管理平台。

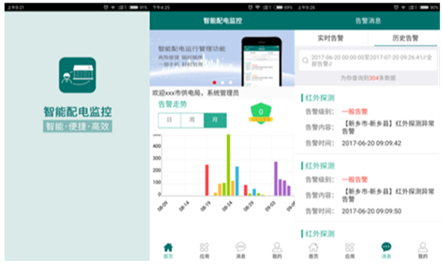

3）APP

移动客户端应用保护提供了基于移动WEB、移动APP在内的终端应用界面 。

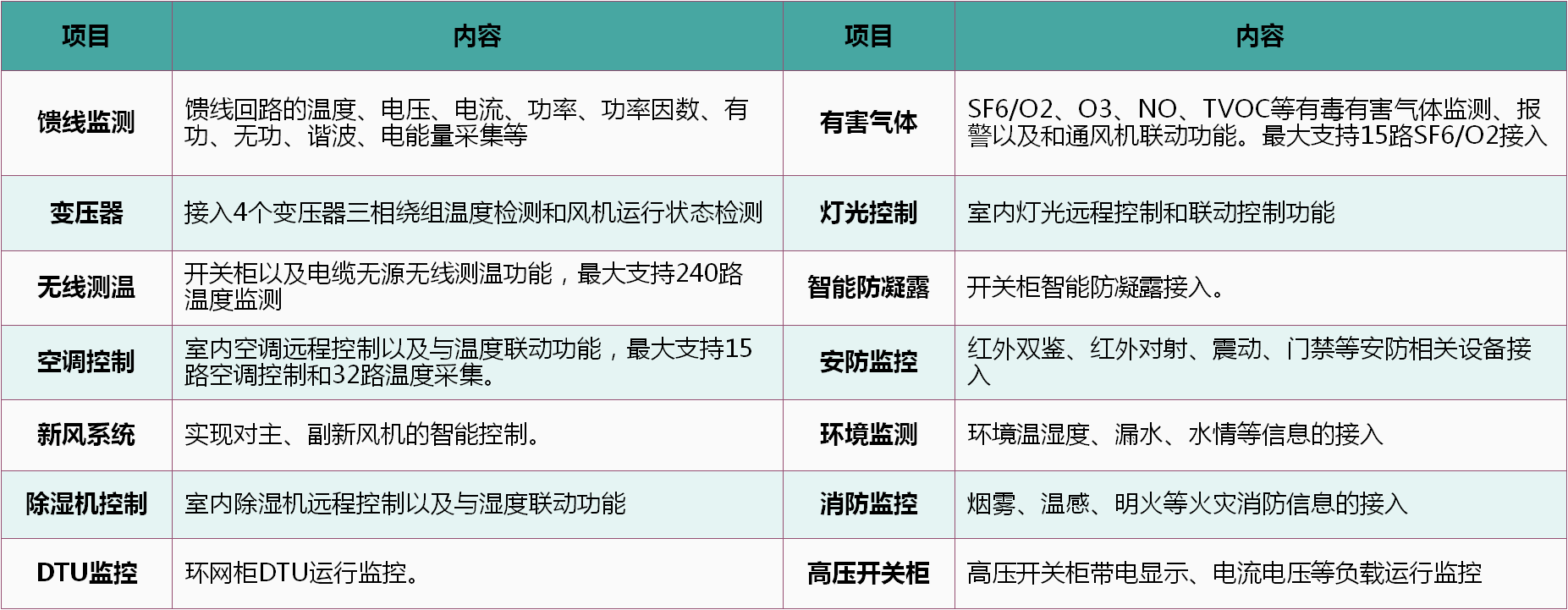

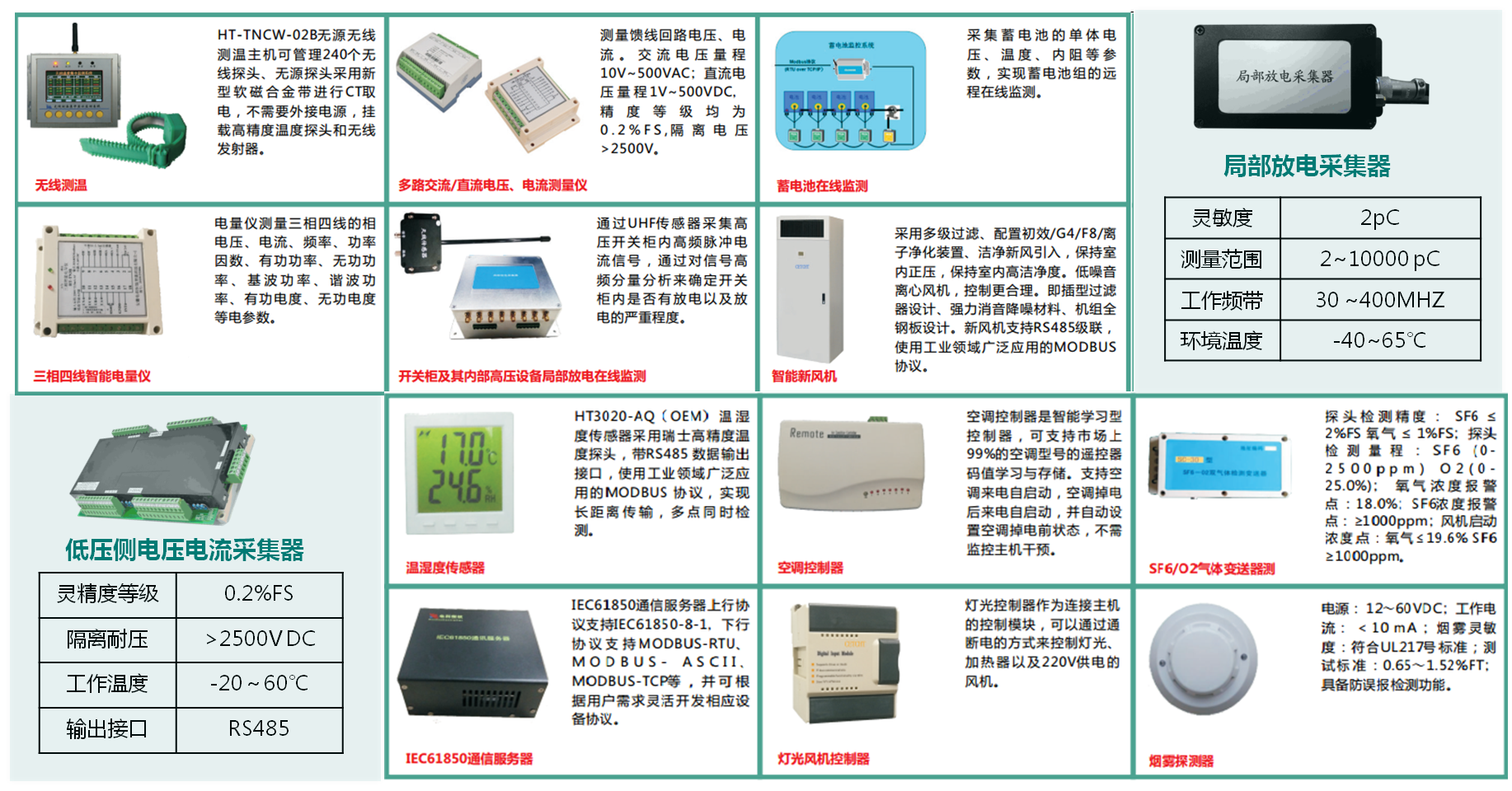

三、功能配置

1    温湿度传感器功能

1） 实现配电房内环境温湿度实时监测，与智能终端之间数据采用无线传输方式；

2)环境温湿度与设备状态监测共用无线接收装置，接收点数不少于99点；

3）温湿度信号接收装置与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。

2    气体（SF6、O2）传感器功能

1）实现实时监测，与智能终端之间数据采用有线传输方式；

3    臭氧（O3）气体传感器功能

1）开关柜部放电可能部损坏电介质，进而引发事故。在部放电过程中，会产生臭氧（O3），通过监测臭氧浓度变化，能够间接检测开关柜部放电。

2）实现气体浓度值实时监测，与智能终端之间数据采用有线传输方式；

3）与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。

4    噪声传感器功能

1）实现对干式变压器房等配电房内噪声实时监测，与智能终端之间数据采用有线传输方式；

2）与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。

5    烟雾探测器功能

1）通过烟雾探测器，监测配电房或电缆沟内，发生火灾前和火灾中产生烟雾状况，并发出光报警信号。

2）实现对智能配电房内烟雾实时监测，烟雾传感器与智能终端之间数据采用有线传输方式；

3）烟雾传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。

6    水浸传感器功能

1）在配电房容易进水处安装水浸传感器，实时在线监测配电房水浸状态。

2）水浸传感器与智能终端之间数据采用有线传输方式；

3）水浸传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。

7    驱鼠器功能

对于电气设备安全运行存在较大威胁的小动物预防，采用在每个房间安放一台驱鼠器，产生20kHz-55kHz 超声波，有效刺激并能够导致鼠类感觉到威胁及不安。

8    灯光控制器功能

1）灯光控制器具有现场手动及自动控制两种方式，具有改善运行环境、良好的节能效果，延长光源寿命，管理维护方便。

2）可对日光灯开启关闭控制，调控配电房光线。

3）每个房间照明单独控制，可同时进行远程控制与本地控制，不需要转换。

9  空调控制器功能

1) 手动控制功能：可以通过电脑，在监控中心远程控制控制空调开机、关机、升温、降温等，并能够直接调整空调的温度值。

2) 直接远程控制风机的开启和关闭，也可以设置风机的定时开启和关闭，每台风机每天*多可设置五个自动时间段。

3) 自动控制功能：通过设置温湿度上下限以及室内室外温度差，自动控制空调的关闭、开启以及风机的关闭和开启功能。

4) 节能系统工作流程（联动控制功能）：
室内温度低于设的下限值，则空调关，风机关。室内温度高于设上限值，则强制开空调，关风机。室内温度高于下限值，低于上限值，室外湿度低于设定值（如80%），室外温度比室内温度上限值低额定温差，则开风机，关闭空调

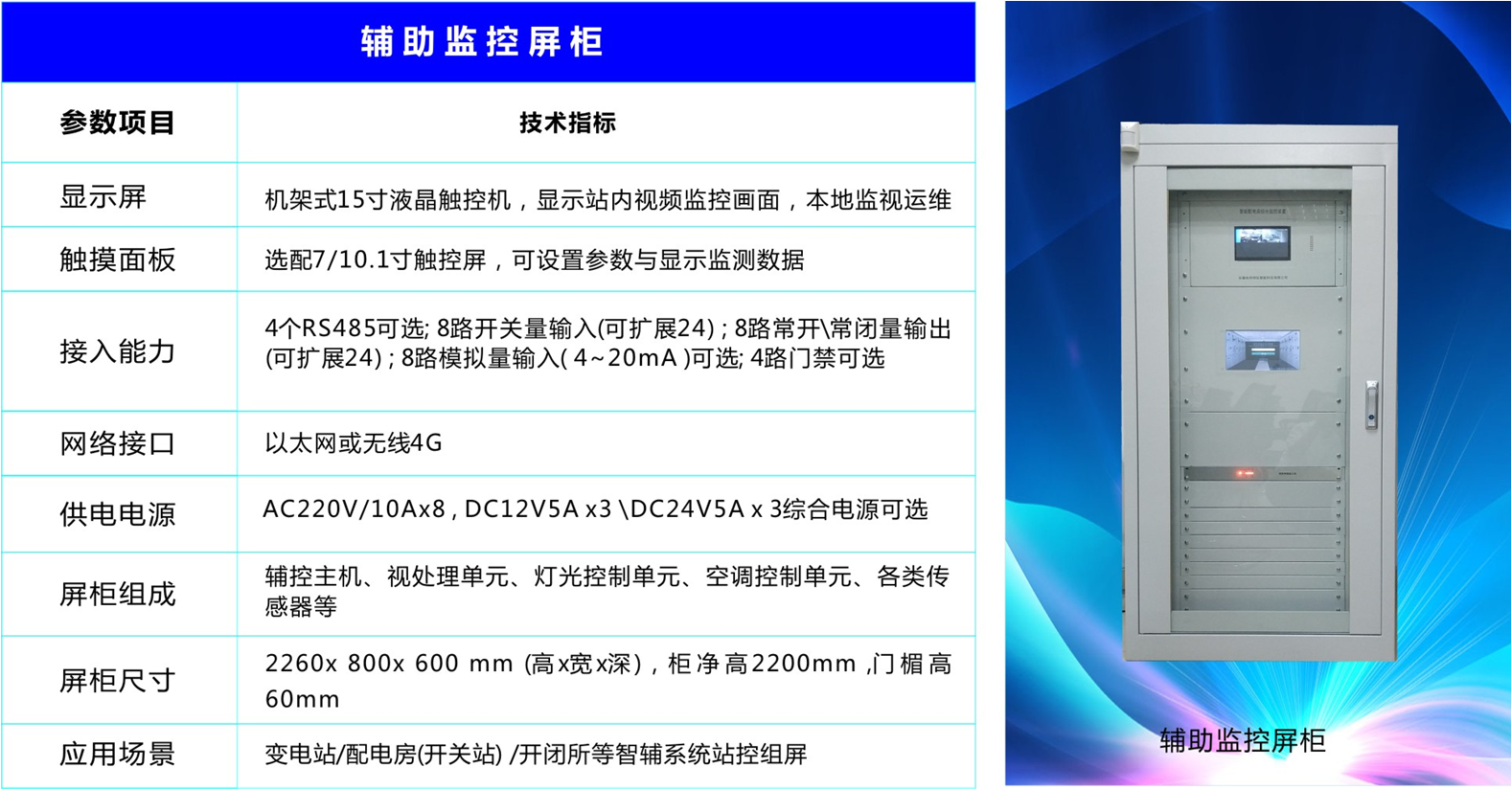

四、终端装置—核心设备

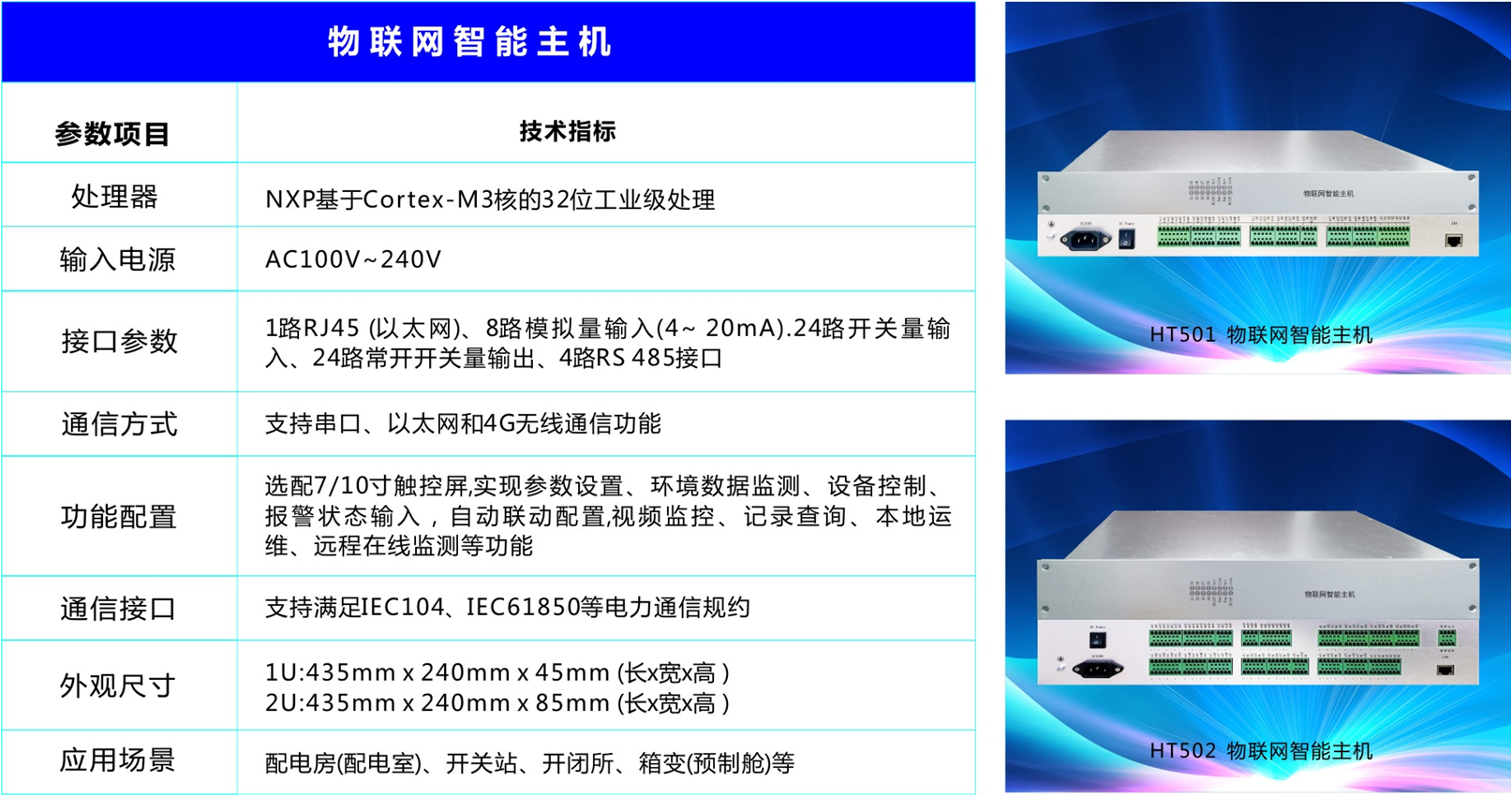

HT500-plus变配电辅助监控装置是一款集模拟量采集、485通讯、开关量报警输入输出、视频浏览于一体的多功能网络辅助控制主机。具有实时视频浏览、环境温湿度监测和动力设备控制等功能。
