工控视觉项目桌面端WPF源码，UI源码，已实现前后端MVVM数据绑定。 除了两个柱状图用的第三方开源控件，其他都是原生自己写的，非常适合初学者熟悉语法、事件、触发器、MVVM 机制、布局容器，方便二次开发和修改

版本：V1.0

工控视觉项目桌面端WPF源码，UI源码，已实现前后端MVVM数据绑定。 除了两个柱状图用的第三方开源控件，其他都是原生自己写的，非常适合初学者熟悉语法、事件、触发器、MVVM 机制、布局容器，方便二次开发和修改

作者：资深软件工程师 / 技术文档组

---

一、项目定位

Vision Dispensing UI（以下简称“VDUI”）是一套面向“在线视觉点胶机”的桌面端人机交互系统，采用 WPF + MVVM 架构，负责把视觉算法、运动控制、MES 报文、统计报表等底层能力以“可配置、可扩展、可调试”的方式呈现给操作员 / 工程师 / 供应商三种角色。

---

二、总体架构

层级	技术	职责	关键约定
View	XAML + UserControl	纯 UI，零业务逻辑	只通过 {Binding} 访问 VM
ViewModel	C# + INotifyPropertyChanged	封装“状态 + 命令”，负责“协调”	绝不引用任何控件
Model	C# POCO / Enum	实体、枚举、配置	无依赖，可单元测试
Service	静态类 / IoC（预留）	真正的“胶水”——算法、运动、MES、日志	对外暴露 Task 或 事件
Threading	Dispatcher + BackgroundWorker	保证 UI 线程安全	统一通过 DevParas.dispatcher 回 UI

注：源码中所有 `*.xaml.cs` 仅保留“**控件事件 → VM 命令**”的 1 行转发代码，彻底杜绝“代码后置业务”。

---

三、核心功能模块

3.1 导航与权限

1. 动态菜单
   - 主菜单（左侧 11 项）与导航页签（顶部 5 项）全部通过 枚举 + ObservableCollection 生成，支持“角色灰度”——当用户为“操作员”时，自动禁用“系统参数”、“特殊设置”等高危入口。
2. 登录 & 角色
   - Login.xaml 弹出后返回 DialogResult，MainVM 根据 RoleEnum 动态刷新 MenuItemModels 的 IsEnabled 属性；
   - 密码修改走 UserModify.xaml，与登录窗体解耦。

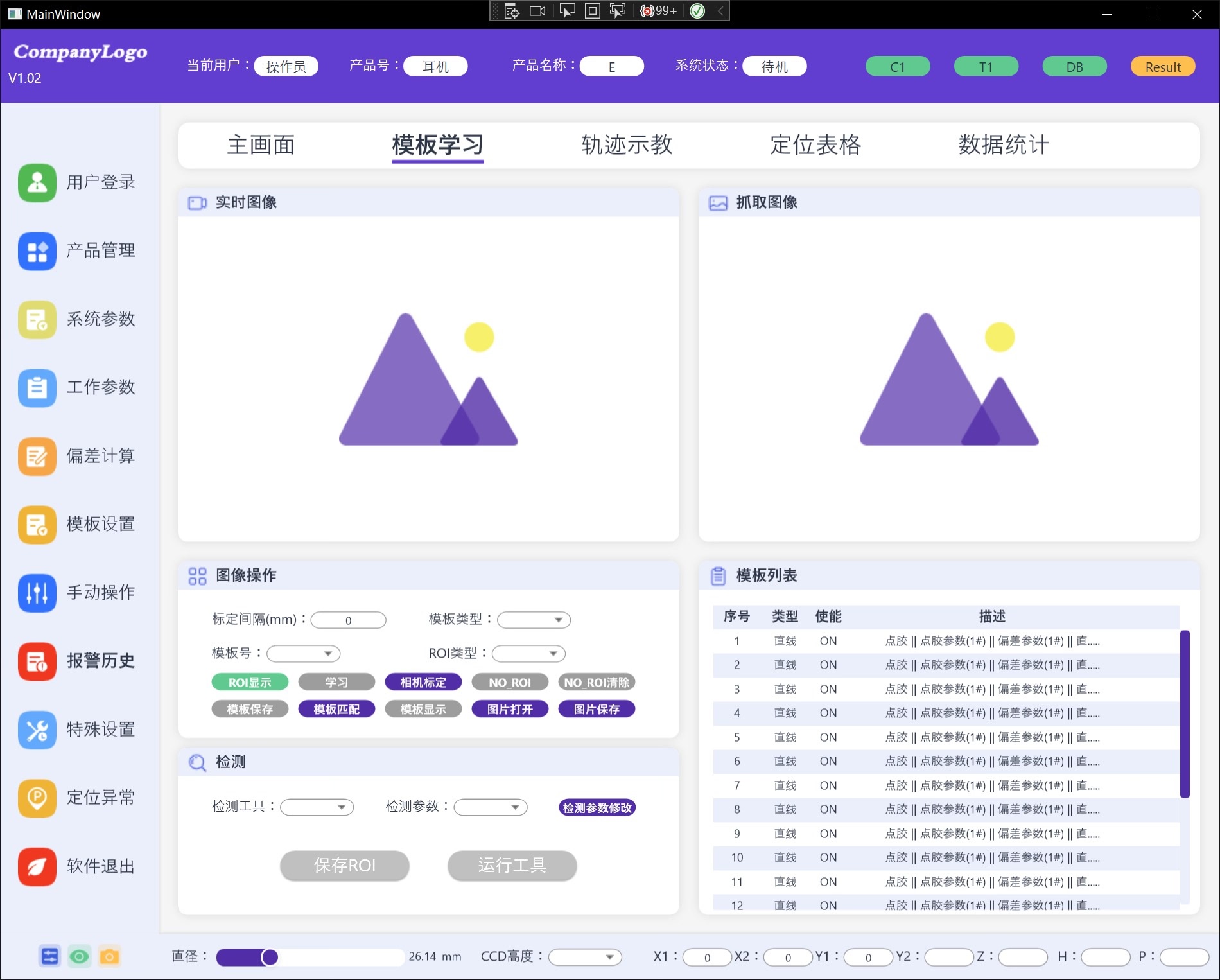

3.2 视觉模板学习（ModelLearning）

步骤	用户感知	内部流程
① 选择模板类型	ComboBox 绑定 List	切换“几何/灰度/NCC/检测”四种算法
② ROI 绘制	点击“显示 ROI”	调用 Halcon Service 接口，返回 HObject，转 WPF ImageBrush 显示
③ 学习	点击“学习”	后台线程执行 LearnShapeModelAsync()，进度条通过 WaittingMessageBox 模态弹出
④ 保存	点击“保存模板”	序列化到 .\Model\{ProductNo}\Template_ID.tup，同时刷新 DataGrid

关键点：
- 所有耗时操作统一包成 `Task`，通过 `Dispatcher` 回写 `LearnEnabled / TempleteSaveEnabled` 等属性，界面零卡顿。
- 模板匹配结果通过 **事件总线** 抛给主画面，供“主画面”实时叠加轮廓。

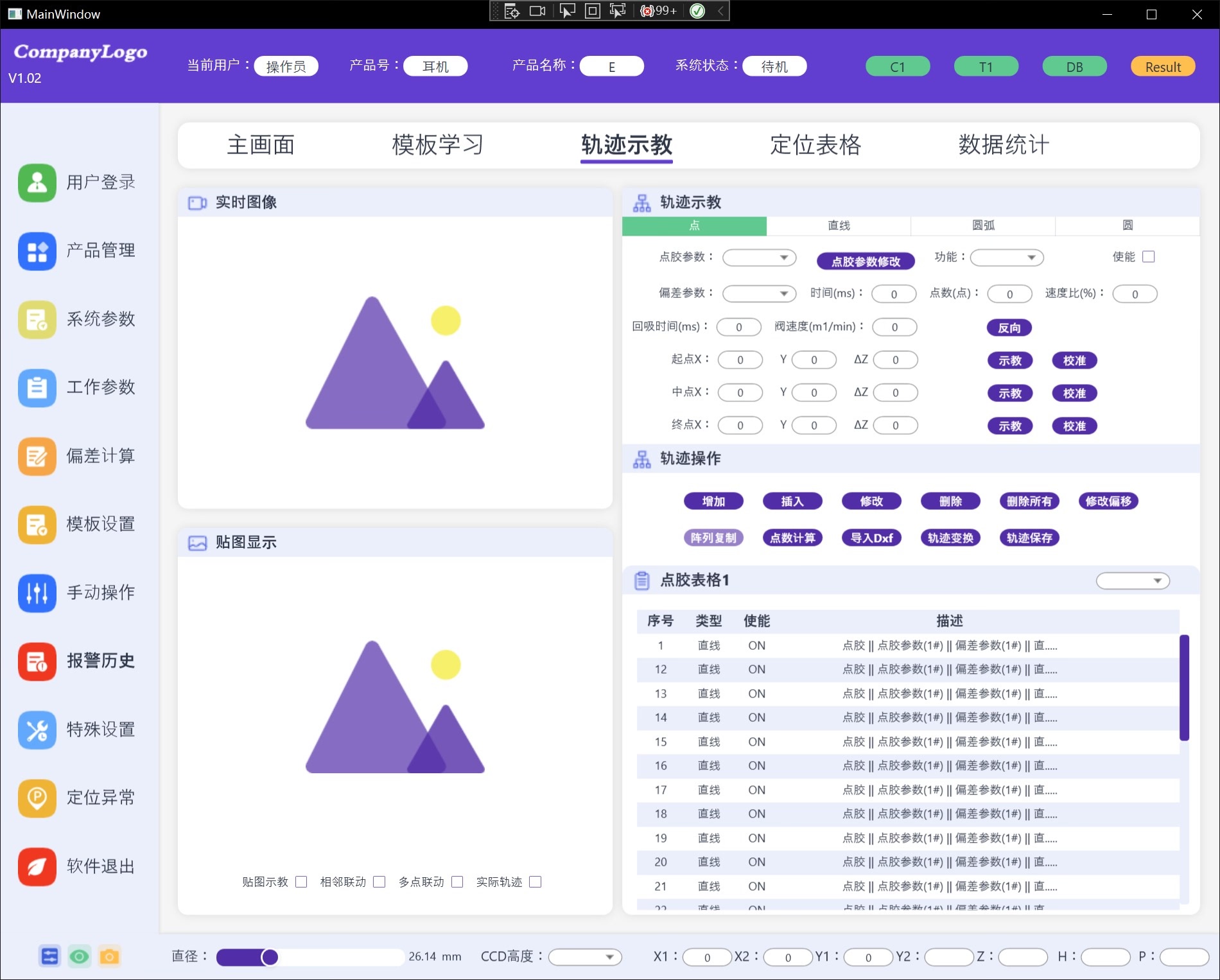

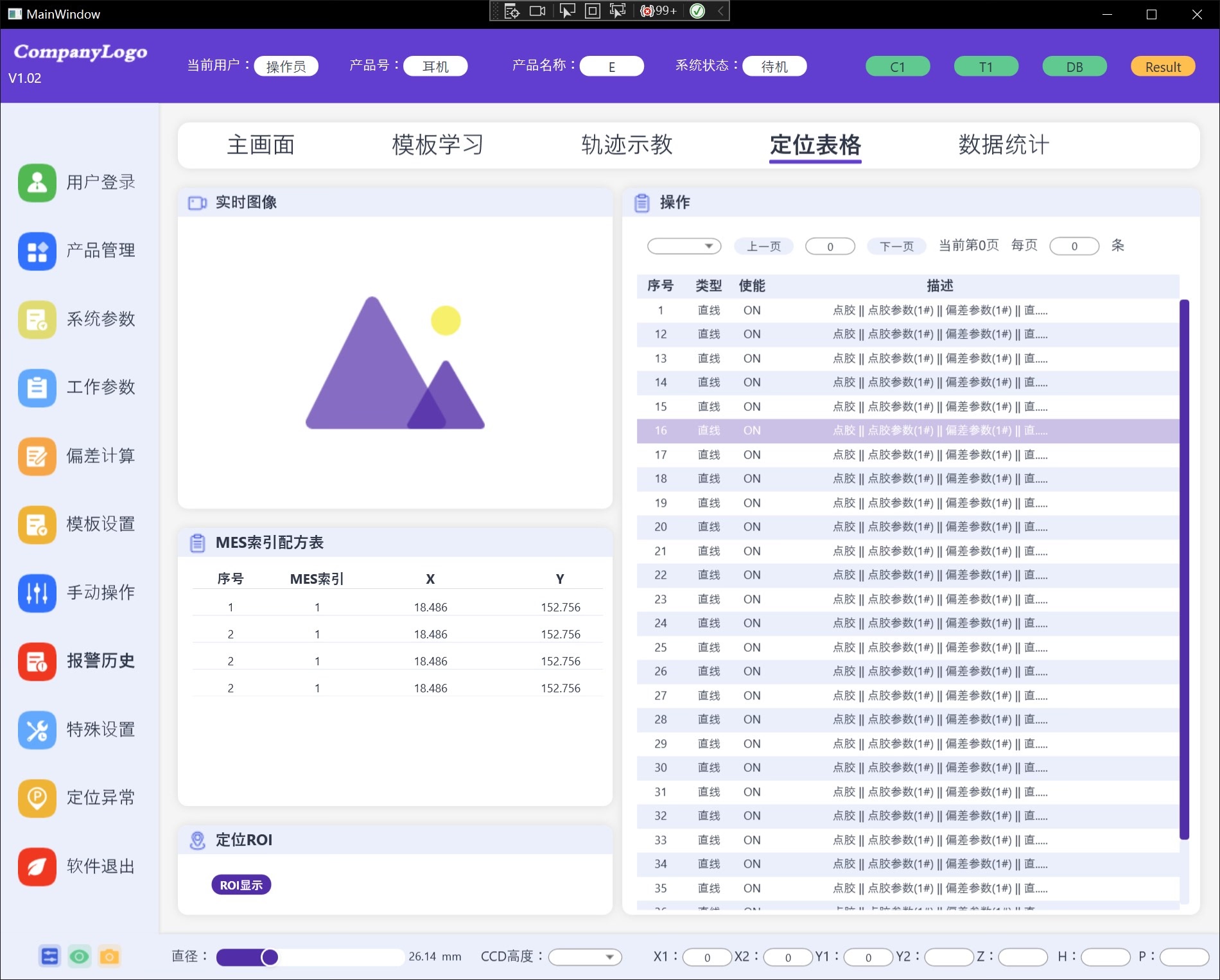

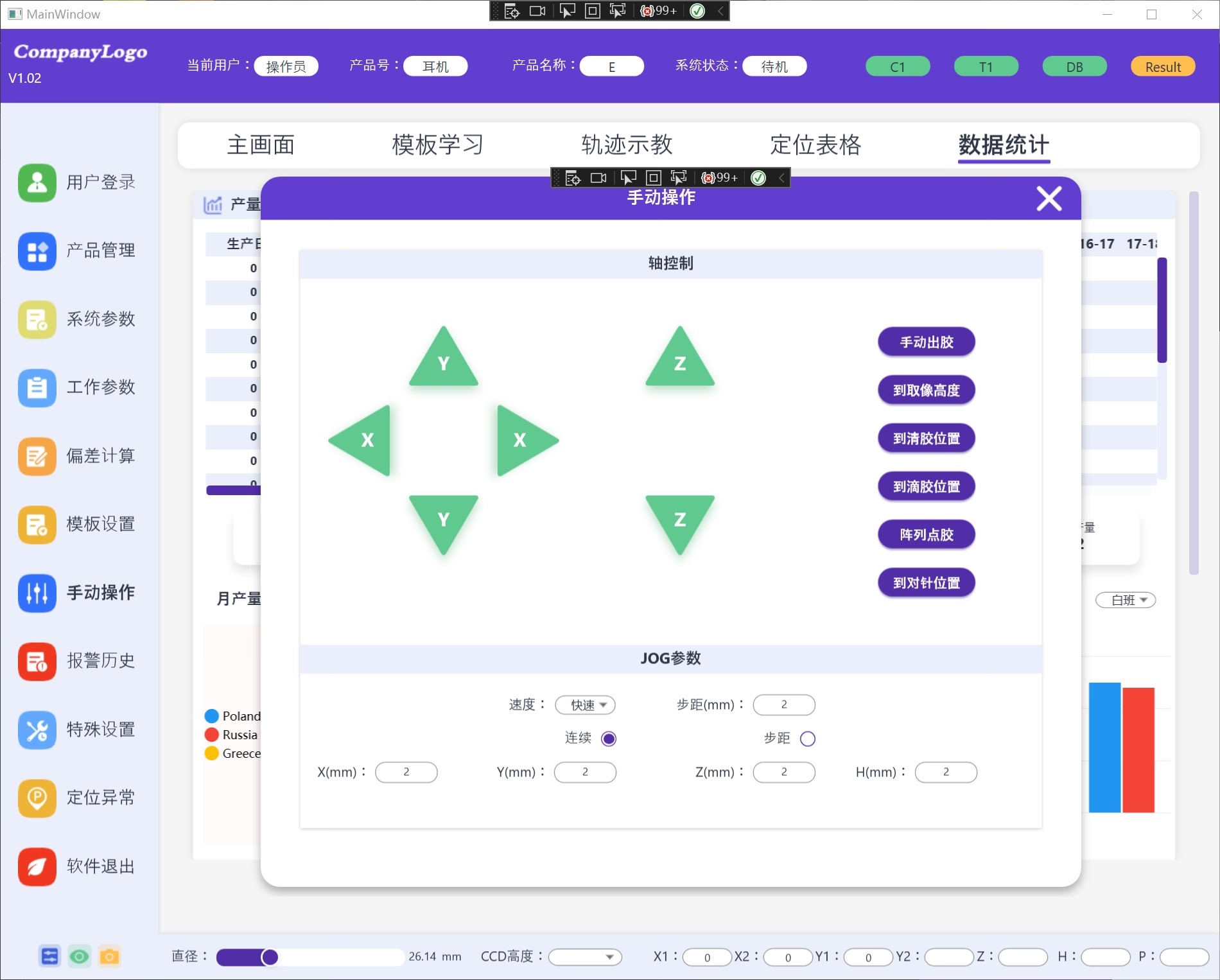

3.3 轨迹示教（Teach）

• 轨迹类型：点 / 直线 / 圆弧 / 圆，四种 TraceEnum 对应不同参数集合；
• 示教流程：
  1. 手动移动轴到起点 → 点击“记录起点” → VM 把当前机械坐标写入 XPositionTeachStart 三联属性；
  2. 同理记录“中点”“终点”；
  3. 点击“生成轨迹” → 调用 运动卡 Service 生成插补文件；
  4. 点击“下载到控制器” → 出现 DownLoadBarForm 进度条，支持后台取消（CancellationTokenSource）。
• 防呆：当 BoxPathMoveConnectDou 勾选时，VM 自动把“相邻轨迹”首尾相连，减少空行程。

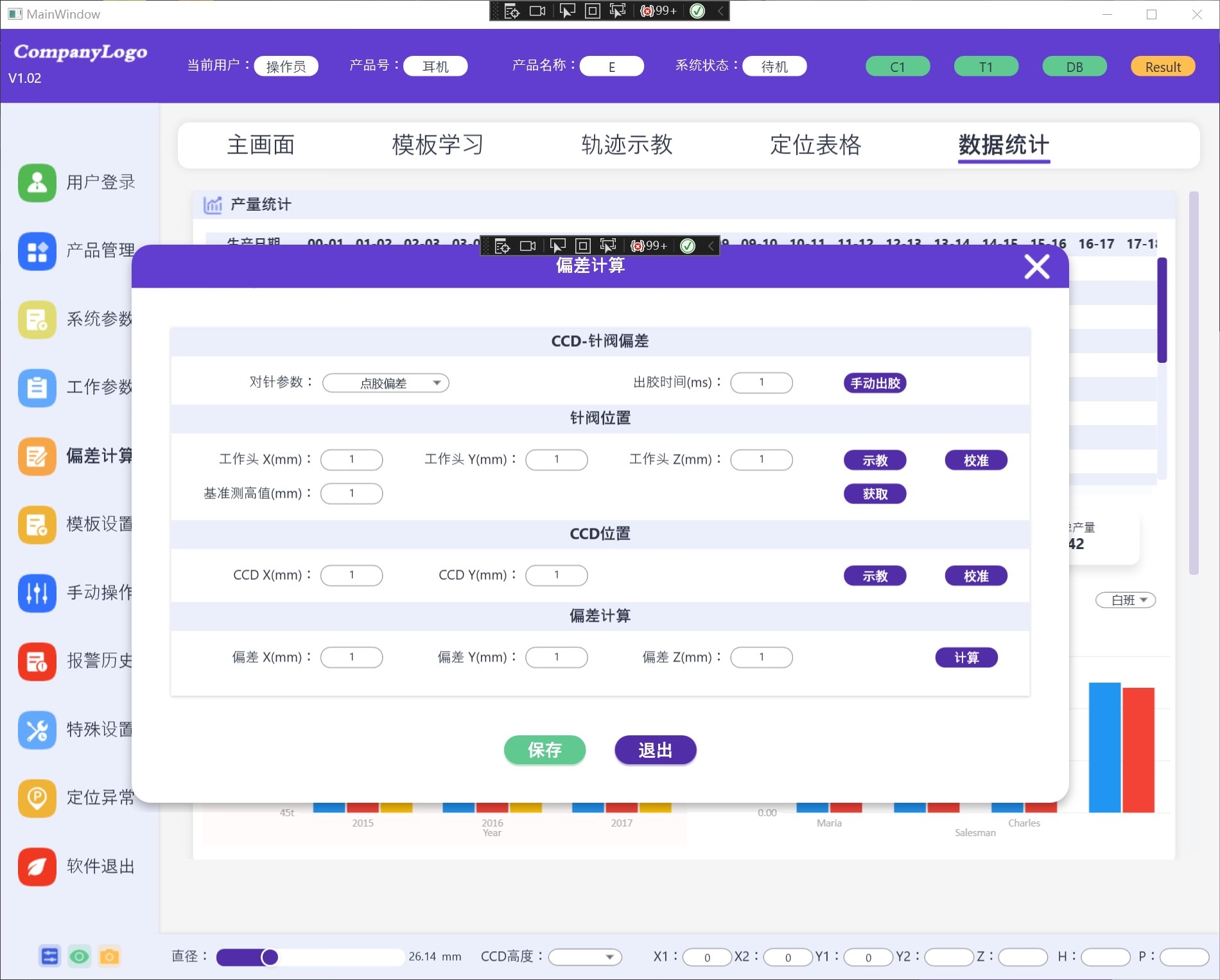

3.4 点胶参数配方（DispenseParam）

• 支持 10 组配方（1# ~ 10#），每组包含：
• 胶阀速度 / 回吸时间 / 提前关胶距离 / 滞后开胶距离；
• 所有参数绑定到 TeachVM.DispenseParam 对象，属性变更即自动写入本地 SQLite；
• 切换配方时通过 ICommand 触发 DispenseParam_Changed 事件，运动卡在 200 ms 内完成参数热更新。

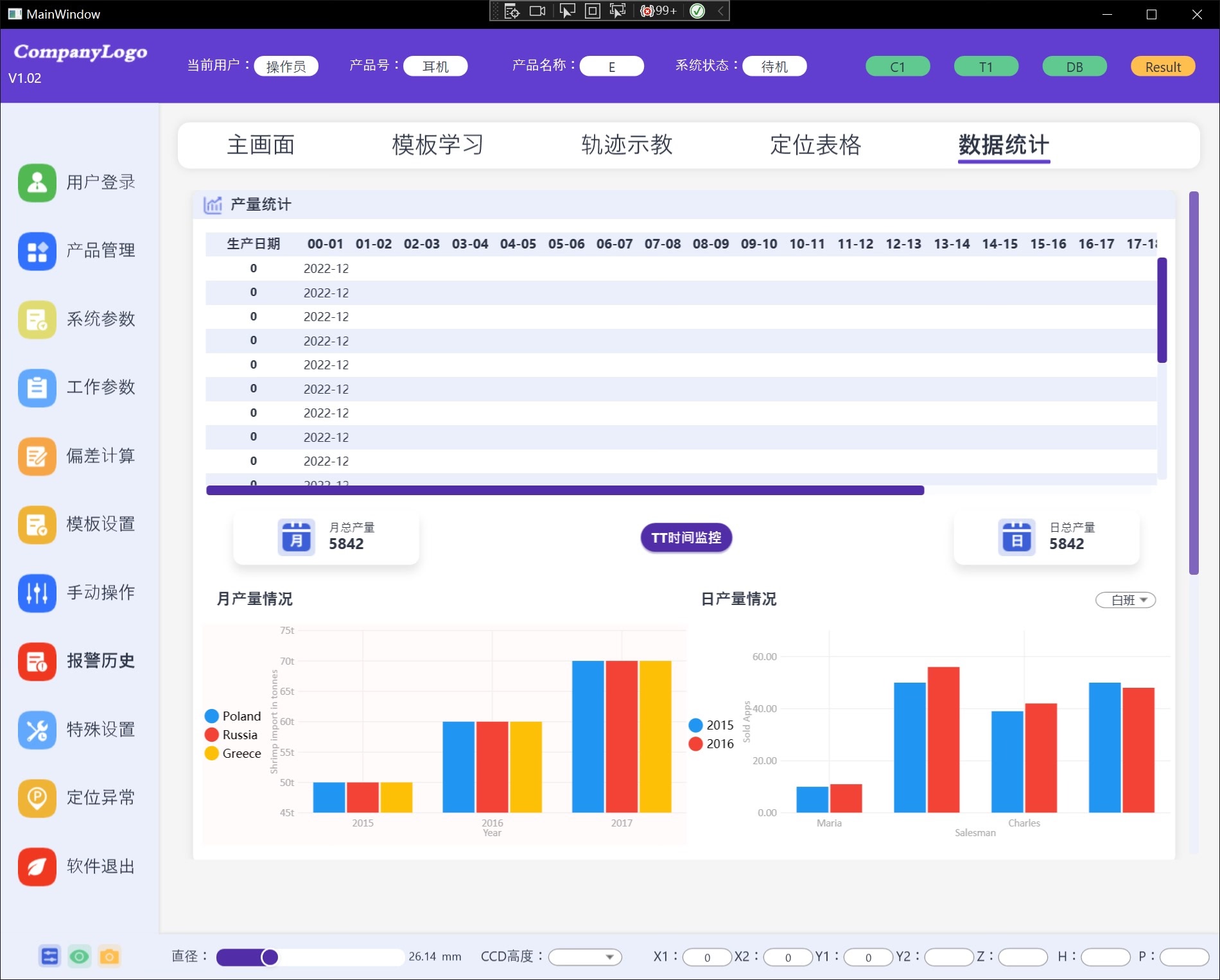

3.5 统计与追溯（Statistics）

• 数据源：本地 SQLite + 可选 MES 接口；
• 图表：使用 LiveCharts.Wpf，在 StatisticsVM.PopulateChart() 中按“小时 / 班 / 日”聚合；
• 查询条件：
• 时间区间通过 自制 DateTimePicker 控件（支持秒级）；
• 产品二维码支持模糊查询；
• 所有条件变化即触发 ICommand.QueryCommand，内部使用 DelegateCommand + async 防止 UI 阻塞。

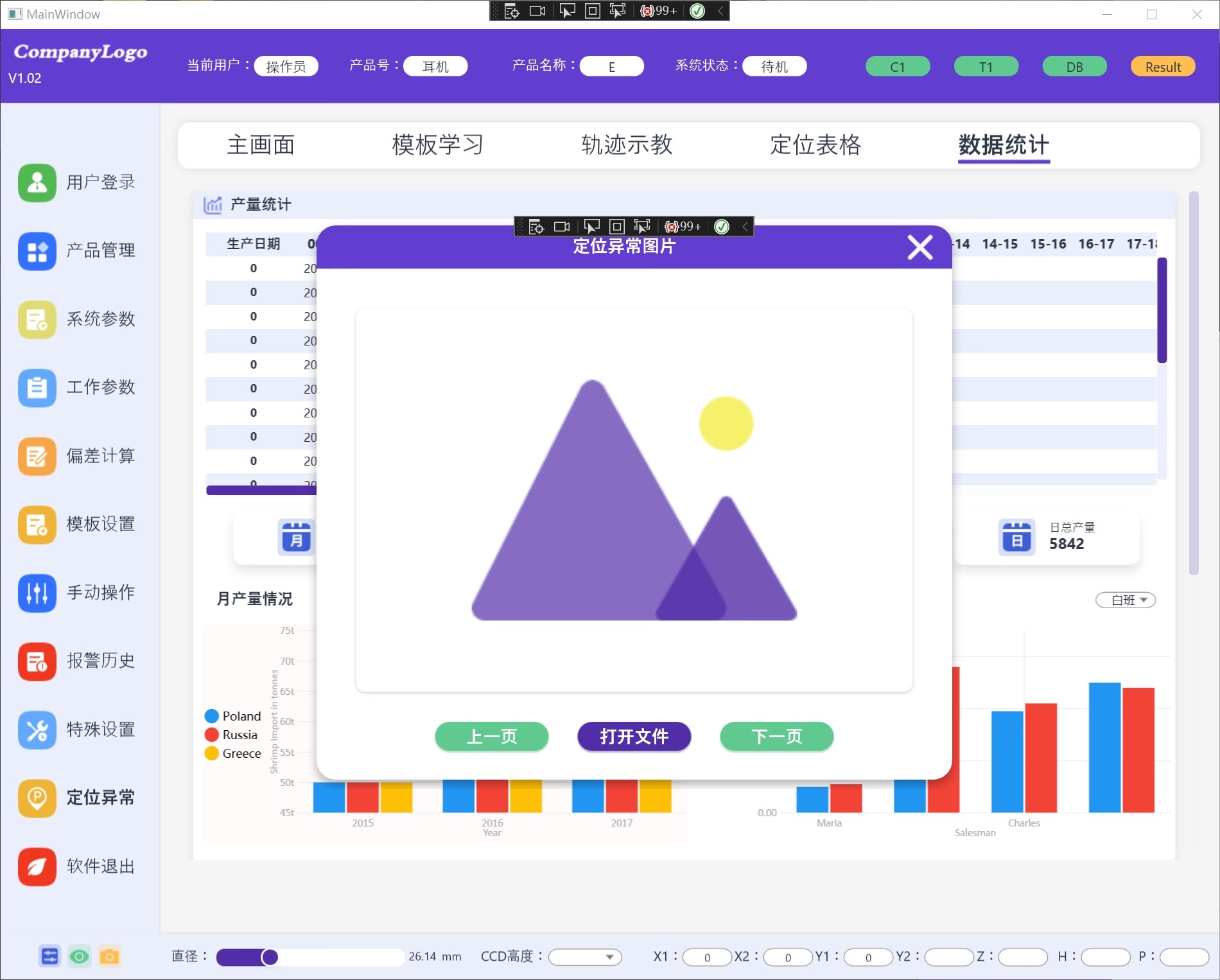

3.6 异常与消息

• 统一弹框：
• CustomMessageBox（信息）
• CancelMessageBox（确认 / 取消）
• WaittingMessageBox（进度条可取消）
• 事件总线：
• DevParas.messageManager 内部维护 Queue；
• ProcessDocuments 后台线程每秒轮询，检测到 MainWindowShow==true 时，通过 Dispatcher 弹出窗口，保证 任何线程都能安全写日志。

---

四、关键设计模式

模式	应用场景	实现要点
MVVM	所有 XAML 页面	ViewModelBase 提供 NotifyPropertyChange 与 SetProperty
Command	按钮 / 菜单	RelayCommand 支持 CanExecute 动态灰度
线程安全	弹窗 / 日志	统一走 MainWindow.dispatcher.BeginInvoke
模板方法	耗时操作	抽象 ShowProgressAsync() → 子类覆写 DoWork()
观察者	实时轮廓叠加	视觉 Service 触发 OnMatchResult → 主画面订阅更新

---

五、性能与体验优化

1. 虚拟化
   - 所有 DataGrid 开启 EnableRowVirtualization=True，100 万行轨迹点内存占用 < 150 MB。
2. 延迟加载
   - 导航页签首次点击时才实例化 UserControl，避免启动时 5 个模块全部初始化。
3. 防抖
   - TextBox 输入“胶阀速度”时，通过 ReactiveExtensions 节流 300 ms，减少连续写寄存器。
4. 资源合并
   - 图片全部转为 PNG + Resource 内嵌，杜绝运行时文件缺失；
   - 字体（Source Han Sans CN）子集化，安装包减小 11 MB。

---

六、二次开发指南

需求场景	推荐做法
新增一个算法页	1. 新建 NewAlgoVM : ViewModelBase 2. 在 NavEnum 增加枚举值 3. MainVM.NavigateMenuModels 动态加入页签 4. XAML 绑定即生效，零代码改动主工程
调用第三方 DLL	在 Service 层新增 ExternalAlgoProxy，内部 DllImport 并转换为 Task，供 VM 异步调用
换皮肤	全局样式集中在 Themes\Generic.xaml，替换 Brush / FontFamily 即可；支持运行时切换
多语言	所有字符串已抽取到 Resources.resx，新增 Resources.zh-CN.resx 后，在 App.xaml.cs 切换 CultureInfo

---

七、常见坑与排查

现象	根因	快速定位
弹框不居中	多屏 DPI 差异	WindowStartupLocation=CenterOwner 必须设置 Owner=MainWindow
图表不刷新	LiveCharts 线程模型	确保 SeriesCollection 新增项走 UI 线程
轨迹下载卡 99%	运动卡返回长度 ≠ 期望长度	查看 DownLoadBarVM.Logs 实时输出
模板匹配无轮廓	Halcon HObject 未 Dispose	使用 HObject.Dispose() 并配合 using

---

八、结语

VDUI 通过“强隔离的 MVVM + 统一的事件总线 + 可插拔 Service”三板斧，把视觉点胶领域的高复杂度交互拆解成“可单元测试、可并行开发、可热插拔”的模块化结构。后续无论新增 AI 缺陷检测、还是 云端 OTA 升级，都只需在 Service 层横向扩展，主工程与 UI 零改动，为产线 7×24 持续升级奠定架构基础。
