第3章 让NPU跑起来

3.1 在Linux系统中使用NPU

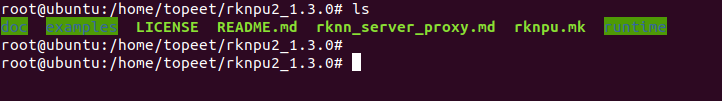

下载rknpu2并拷贝虚拟机Ubuntu，如下图所示， RKNPU2提供了访问rk3568芯片NPU的高级接口。

下载地址为“iTOP-3568开发板\02_【iTOP-RK3568开发板】开发资料\11_NPU使用配套资料\01_rknpu2工具”

对于RK3568来说，Linux平台RKNN SDK库文件为librknnrt.so，如下图所示：

RK3568平台RKNN SDK包含了 API 使用示例程序、NPU 运行库、服务程序、文档。

服务程序称为 rknn_server，是在开发板上常驻的服务进程，用于连板推理。 在RKNN SDK中提供了Linux平台的MobileNet 图像分类、SSD 目标检测、YOLOv5 目标检测示例。这些 Demo能够为客户基于RKNN SDK开发自己的AI应用提供参考。

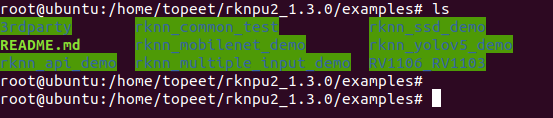

在rknpu2/examples中还有很多其他例子，如下图所示：

下面以rknpu2/examples下的 rknn_yolov5_demo 在 RK3568 Linux 64 位平台（buildroot系统）上运行为例，来讲解如何快速上手运行。整体思路分为三步：

1 在虚拟机Ubuntu18.04上交叉编译demo程序 rknn_yolov5_demo（demo已经默认是rknn，无需进行模型转换）

2 部署到iTOP-RK3568开发板

3 在开发板上运行demo

3.1.1 设置交叉编译器

1 安装gcc交叉编译器，

编译器下载地址是网盘资料“iTOP-3568开发板\02_【iTOP-RK3568开发板】开发资料\11_NPU使用配套资料\03_编译所需工具\Linux”，

拷贝gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu.tar.gz到Ubuntu的/opt/tool_chain目录下，这里拷贝的路径要和作者保持一致，后面要用到交叉编译器的绝对路径。如下图所示：

2 解压交叉编译器压缩包

tar -vxf gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu.tar.gz

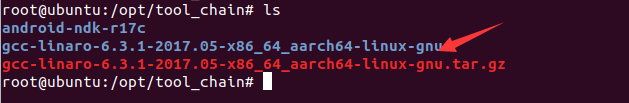

解压后如下图所示：

解压完成后备用！

3.1.2 修改编译工具路径

1 因为此章节以 rknn_yolov5_demo 在 RK3568 Linux 64 位平台上运行为例，所以修改 examples/rknn_yolov5_demo/build-XXX.sh 的编译工具路径，如下图所示：

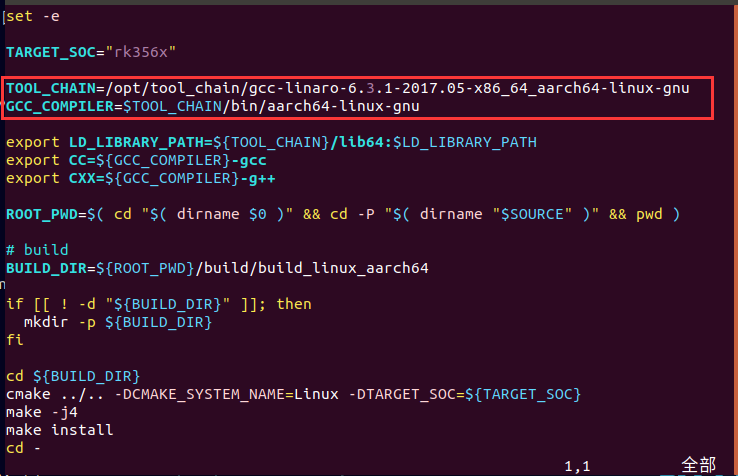

2 修改build-linux_RK356X.sh文件，将TOOL_CHAIN 修改为gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu的解压路径并保存修改文件，如下图所示。

TOOL_CHAIN=/opt/tool_chain/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu
GCC_COMPILER=$TOOL_CHAIN/bin/aarch64-linux-gnu

3.1.3 更新RKNN模型

RKNN是Rockchip NPU平台(也就是开发板)使用的模型类型，是以.rknn结尾的模型文件。

RKNN SDK提供的demo程序中默认自带了RKNN模型，在RKNN SDK的examples/rknn_yolov5_demo/model/RK356X/目录下，如下图所示：

如使用自己的模型需要转换成rknn模型，转换方法可以参考第5章节。

在得到RKNN模型之后，demo程序使用C接口在RK3568平台开发应用，如下图所示，

3.1.4 编译demo

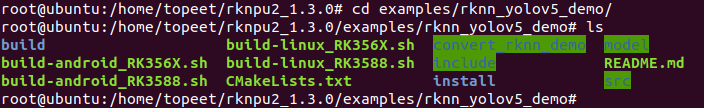

1 在终端命令窗口进入 rknn_yolov5_demo 文件夹，输入以下命令：

cd examples/rknn_yolov5_demo/

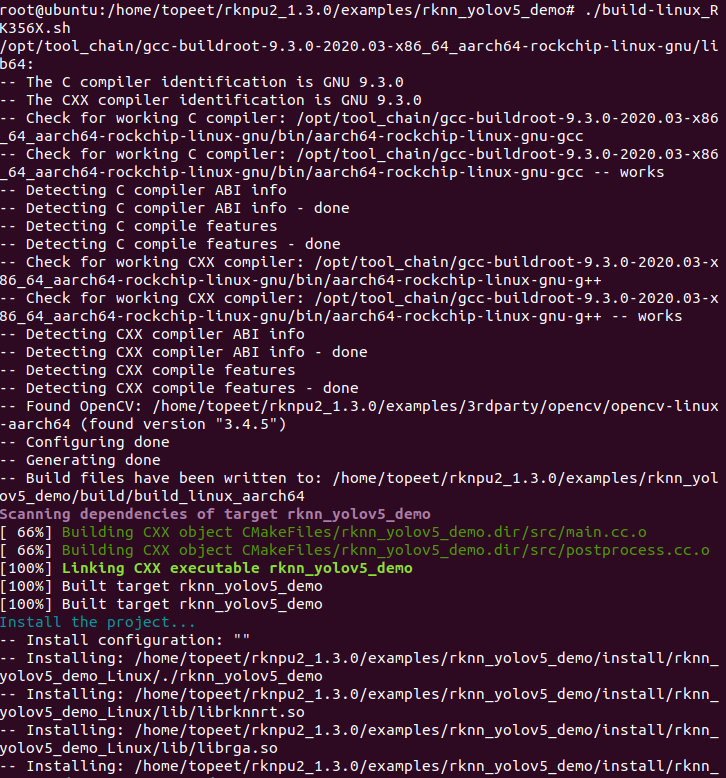

2 运行 build-linux_RK356X.sh 脚本编译程序

./build-linux_RK356X.sh

3 编译完成之后，编译好的程序一般放在install目录，如下图所示：

4 网盘中也提供了编译好的 Demo，可以在网盘资料资料“iTOP-3568开发板\02_【iTOP-RK3568开发板】开发资料\11_NPU使用配套资料\02_NPU demo\Linux”下载。

3.1.5 开发板运行demo

1 通过U盘拷贝RKNPU2工具中的

runtime/RK356X/Linux/librknn_api/aarch64/目录下的文件到开发板的/usr/lib目录下。

2 把编译好的程序rknn_yolov5_demo_Linux通过U盘拷贝到开发板的根目录上，开发板上要烧写linux系统（buildroot）。如下图所示：

3 设置库文件的路径，输入以下命令：

export LD_LIBRARY_PATH=./lib

4 进入程序所在的目录，输入以下命令：

cd /rknn_yolov5_demo_Linux

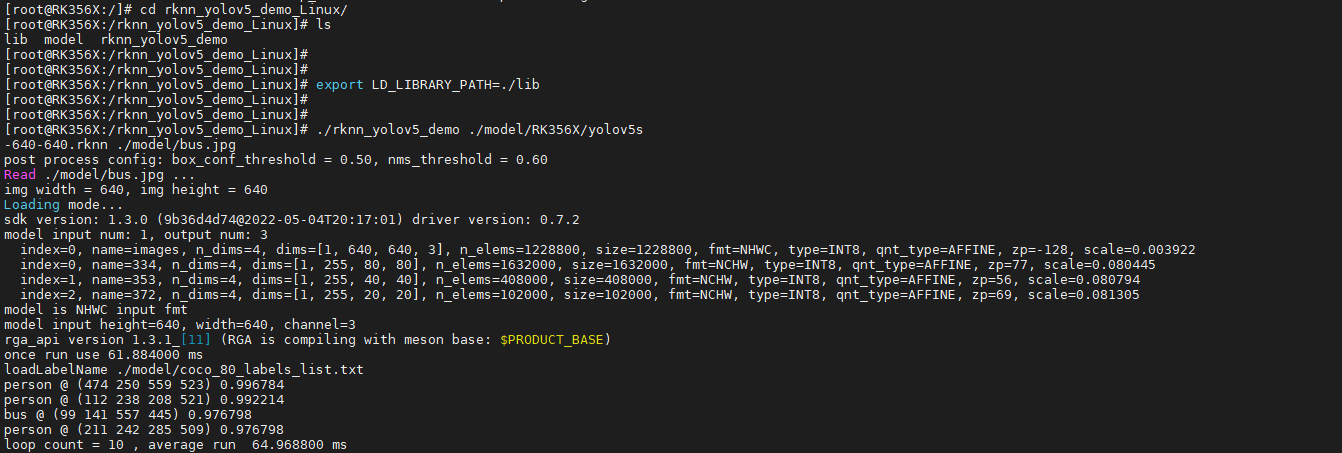

5 运行程序来识别相应的图片中物体，输入以下命令：

./rknn_yolov5_demo ./model/RK356X/yolov5s-640-640.rknn ./model/bus.jpg

6 运行完生成结果图片out.jpg，如下图所示：

7 拷贝生成的out.jpg到U盘中，如下图所示：

8 在windows下查看out.jpg，如下图所示：

3.2 在Android系统中使用NPU

下载rknpu2并拷贝到虚拟机Ubuntu，如下图所示， RKNPU2提供了访问rk3568芯片NPU的高级接口。

下载地址为“iTOP-3568开发板\02_【iTOP-RK3568开发板】开发资料\11_NPU使用配套资料\01_rknpu2工具”

Android平台有俩种方式来调用RKNN API

第一种：AI应用直接链接RKNN SDK库文件librknnrt.so

第二种：应用链接Android 平台HIDL实现的librknn_api_android.so，HIDL是用于指定 Android HAL 和其用户之间的接口的一种接口描述语言。

如果需要通过CTS/VTS 测试(兼容性测试套件/供应商测试套件)的安卓设备，可以使用基于 Android 平台 HIDL 实现的 RKNN API。

如果不需要通过CTS/VTS 测试的安卓设备，建议直接使用librknnrt.so，这样对各个调用接口流程的链路更短，可以提供改好的性能。

对于使用Android HIDL实现的RKNN API的代码位于RK356x Android系统SDK的 vendor/rockchip/hardware/interfaces/neuralnetworks 目录下。当编译完Android系统时，会生成一些NPU相关的库，如下所示，但是对于应用只需要链接使用librknn_api_android.so 即可。

/system/lib/librknn_api_android.so

/system/lib/librknnhal_bridge.rockchip.so

/system/lib64/librknn_api_android.so

/system/lib64/librknnhal_bridge.rockchip.so /vendor/lib64/rockchip.hardware.neuralnetworks@1.0.so /vendor/lib64/rockchip.hardware.neuralnetworks@1.0-adapter-helper.so /vendor/lib64/librknnrt.so

/vendor/lib64/hw/rockchip.hardware.neuralnetworks@1.0-impl.so

在RKNN SDK中提供了Android平台的MobileNet 图像分类、SSD 目标检测、YOLOv5 目标检测示例。这些 Demo能够为客户基于RKNN SDK开发自己的AI应用提供参考。在rknpu2/examples中还有很多例子，如下图所示：

下面以 rknn_yolov5_demo 在 RK3568 Android 64位平台上运行为例，来讲解如何快速上手运行。整体思路分为三步：

1 在虚拟机Ubuntu18.04上交叉编译demo程序 rknn_yolov5_demo（demo已经默认是rknn，无需进行模型转换）

2 部署到iTOP-RK3568开发板

3 在开发板上运行demo

3.2.1下载编译所需工具

1 Android系统编译需要下载NDK，Android NDK下载地址为如下所示：https://developer.android.google.cn/ndk/downloads/older_releases#ndk-17c-downloads

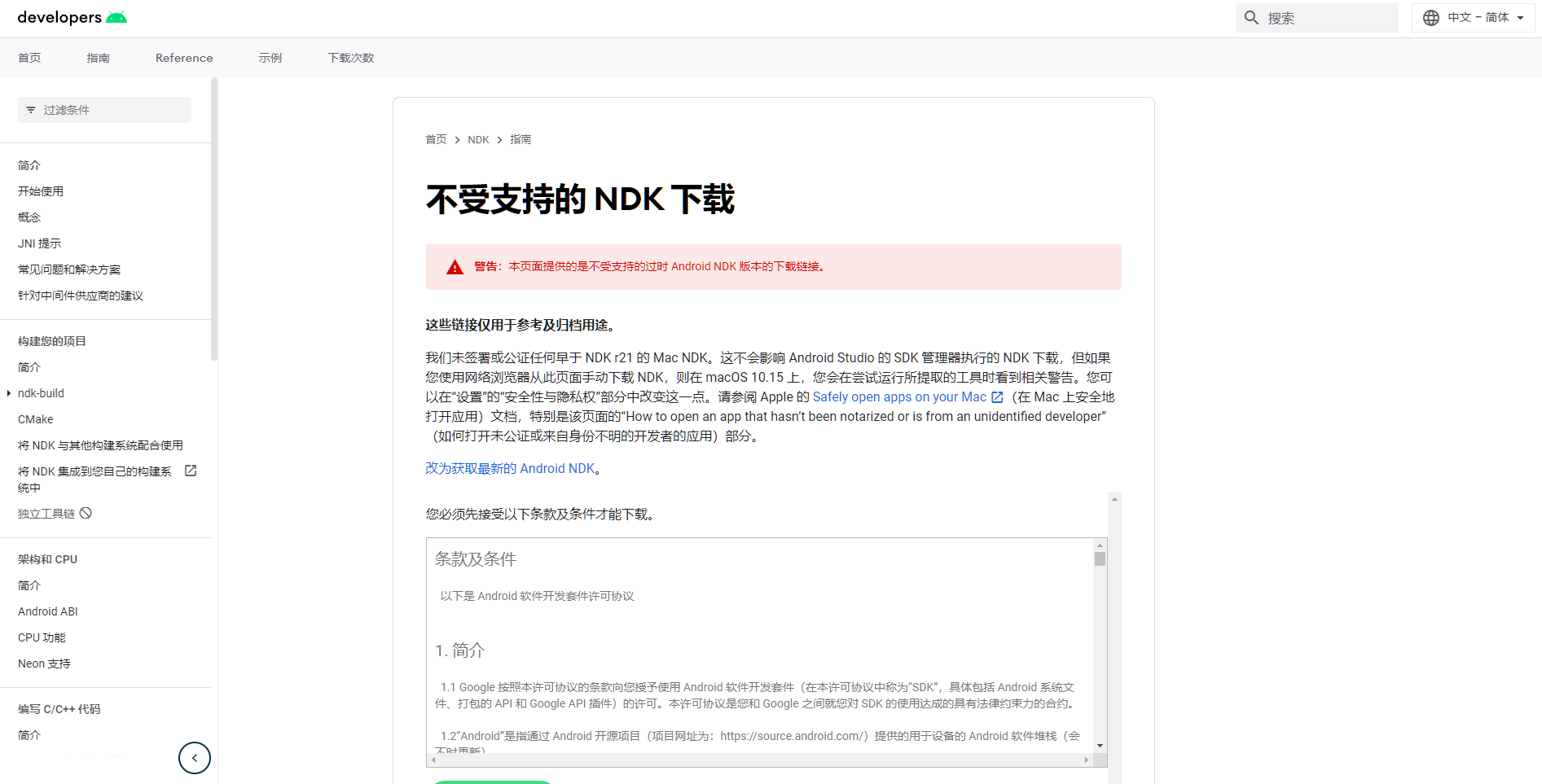

将下载地址复制到浏览器，并打开网页，如下图所示：

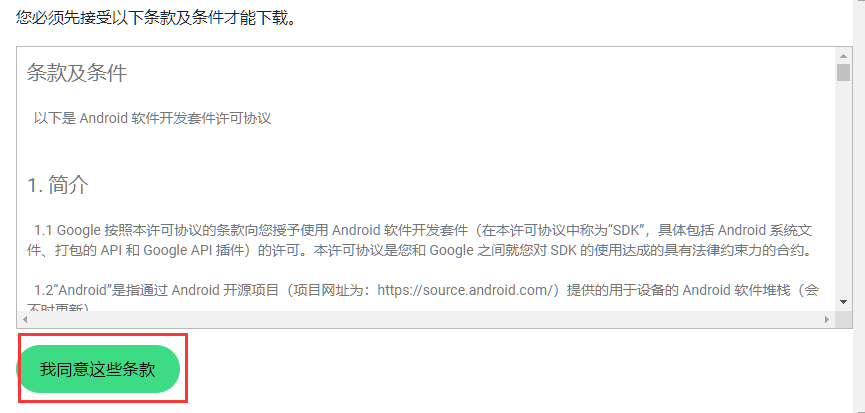

2 点击“我同意这些条款”，如下图所示：

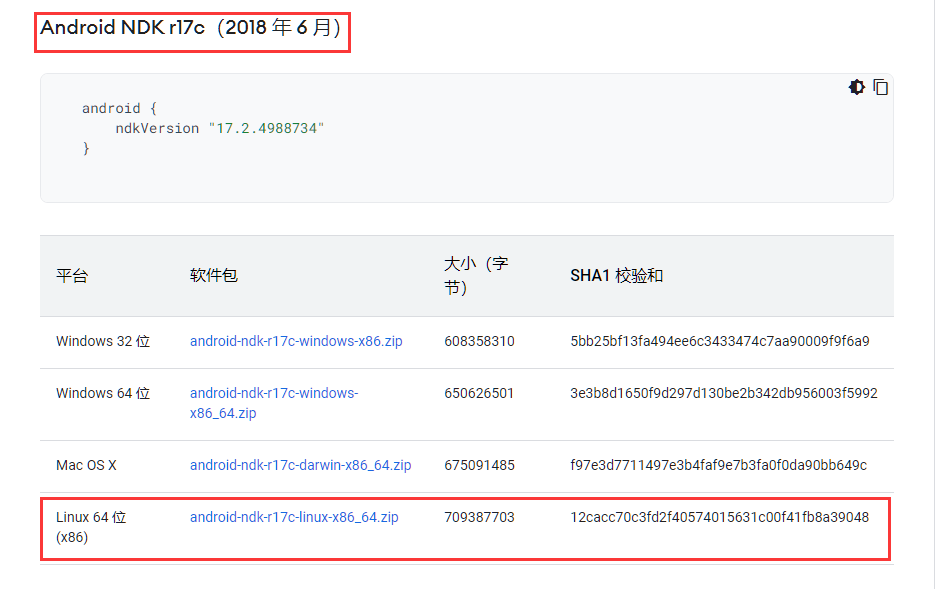

3 往下滑动网页，找到Android NDK r17c（建议的版本），下载Linux 64 位（x86）的软件包，如下图所示：

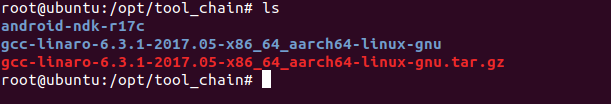

4 下载完毕，在Ubuntu的/opt/tool_chain目录下新建tool_chain文件夹，然后将android-ndk-r17c-linux-x86_64.zip拷贝到ubuntu的/opt/tool_chain路径下，然后解压，如下图所示：

5 迅为在网盘地址“iTOP-3568开发板\02_【iTOP-RK3568开发板】开发资料\11_NPU使用配套资料\03_编译所需工具\Android”目录下也提供了android-ndk-r17c安装包。

3.2.2 修改编译工具路径

1 因为此章节以 rknn_yolov5_demo 在 RK3568 Android11 64 位平台上运行为例，所以修改 examples/rknn_yolov5_demo/build-XXX.sh 的编译工具路径，如下图所示：

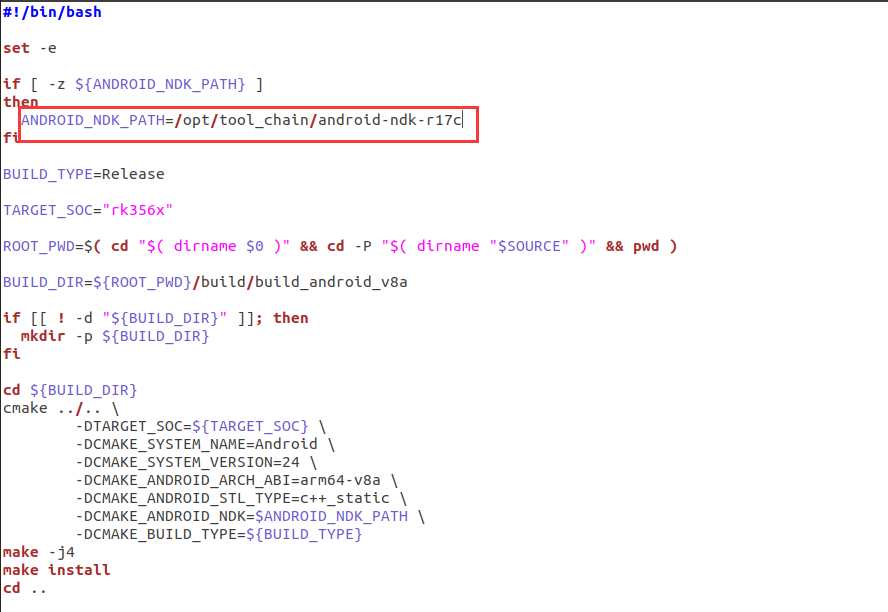

2 修改build-android_RK356X.sh文件，将ANDROID_NDK_PATH 修改为 android-ndk-r17c 的保存路径，如下图所示：

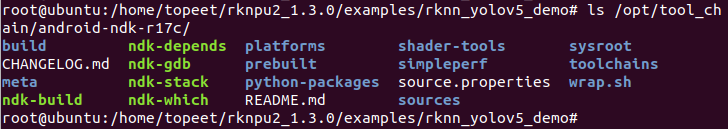

NDK在ubuntu上的路径为/opt/tool_chain/android-ndk-r17c/，如下图所示。注意！！！ANDROID_NDK_PATH修改的路径要和实际的路径一致。

3.2.3 更新RKNN模型

RKNN是Rockchip NPU平台(也就是开发板)使用的模型类型，是以.rknn结尾的模型文件。

RKNN SDK提供的demo程序中默认自带了RKNN模型，在RKNN SDK的examples/rknn_yolov5_demo/model/RK356X/目录下，如下图所示：

如使用自己的模型需要转换成rknn模型，转换方法可以参考第5章节。

在得到RKNN模型之后，demo程序使用C接口在RK3568平台开发应用，如下图所示：

3.2.4 编译demo

1 在终端命令窗口进入 rknn_yolov5_demo 文件夹，输入以下命令：

cd examples/rknn_yolov5_demo/

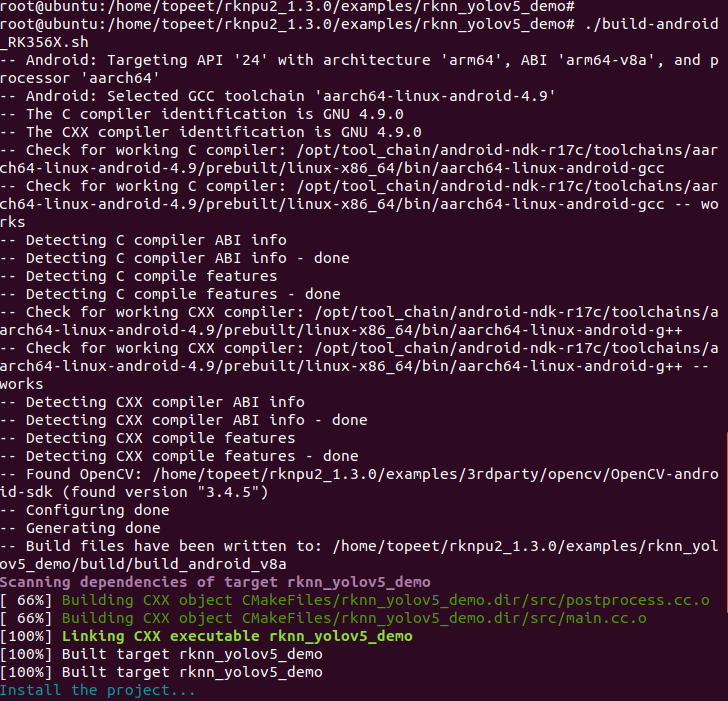

2 运行 build-android_RK356X.sh 脚本编译程序

./build-android_RK356X.sh

3 此例子为编译 RK3568的安卓11 64 位平台。若需要编译其他平台请选择相应的脚本。详情可参考/rknpu2/examples/rknn_yolov5_demo/README.md。 若在编译时出现 cmake 错误，可执行“apt install cmake ”命令安装 cmake 后再运行编译脚本。

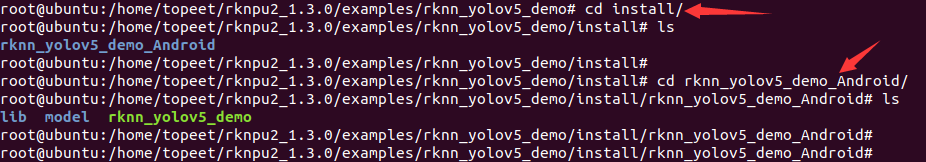

4 编译完成之后，编译好的程序一般放在install目录，如下图所示：

5 我们可以编译生成 Android 或 Linux Demo（需要交叉编译环境）。也可以直接下载编译好的 Demo，可以在网盘资料资料“iTOP-3568开发板\02_【iTOP-RK3568开发板】开发资料\11_NPU使用配套资料\02_NPU demo\Android”下载。

3.2.5 开发板运行demo

1 开发板上要烧写Android11系统，并连接好usb线。

接着使用命令sudo apt install android-tools-adb在虚拟机Ubuntu上安装adb工具。

2 开发板系统启动之后，我们将开发板连接到虚拟机Ubuntu18.04上。

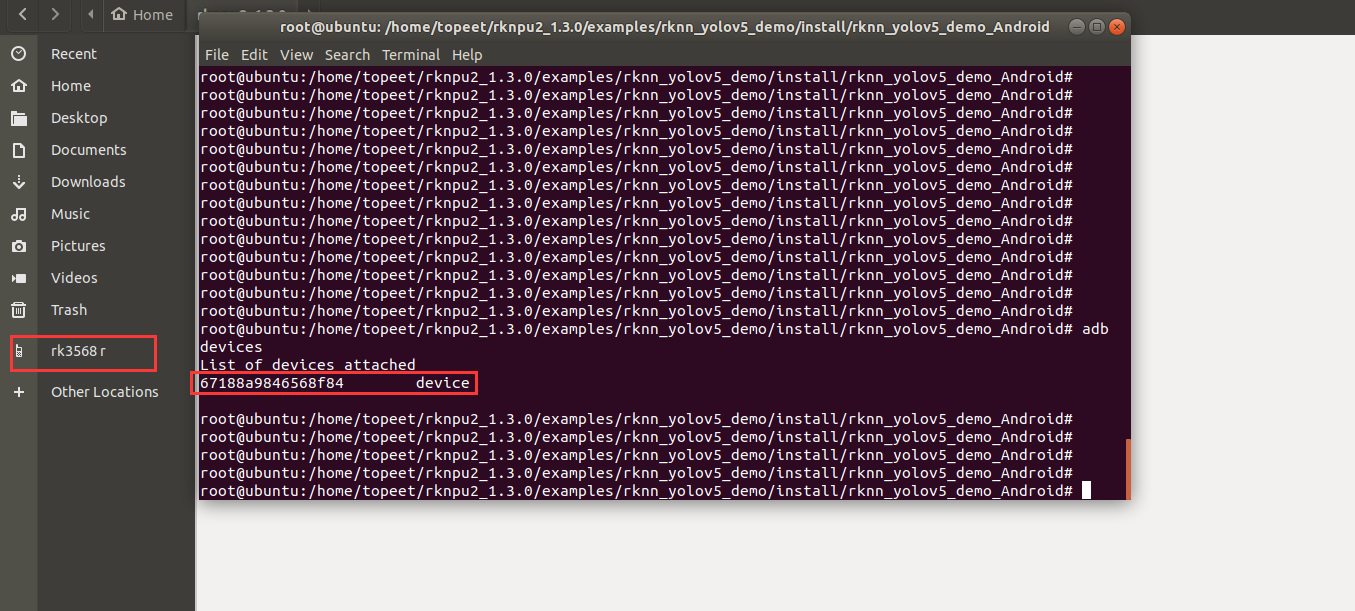

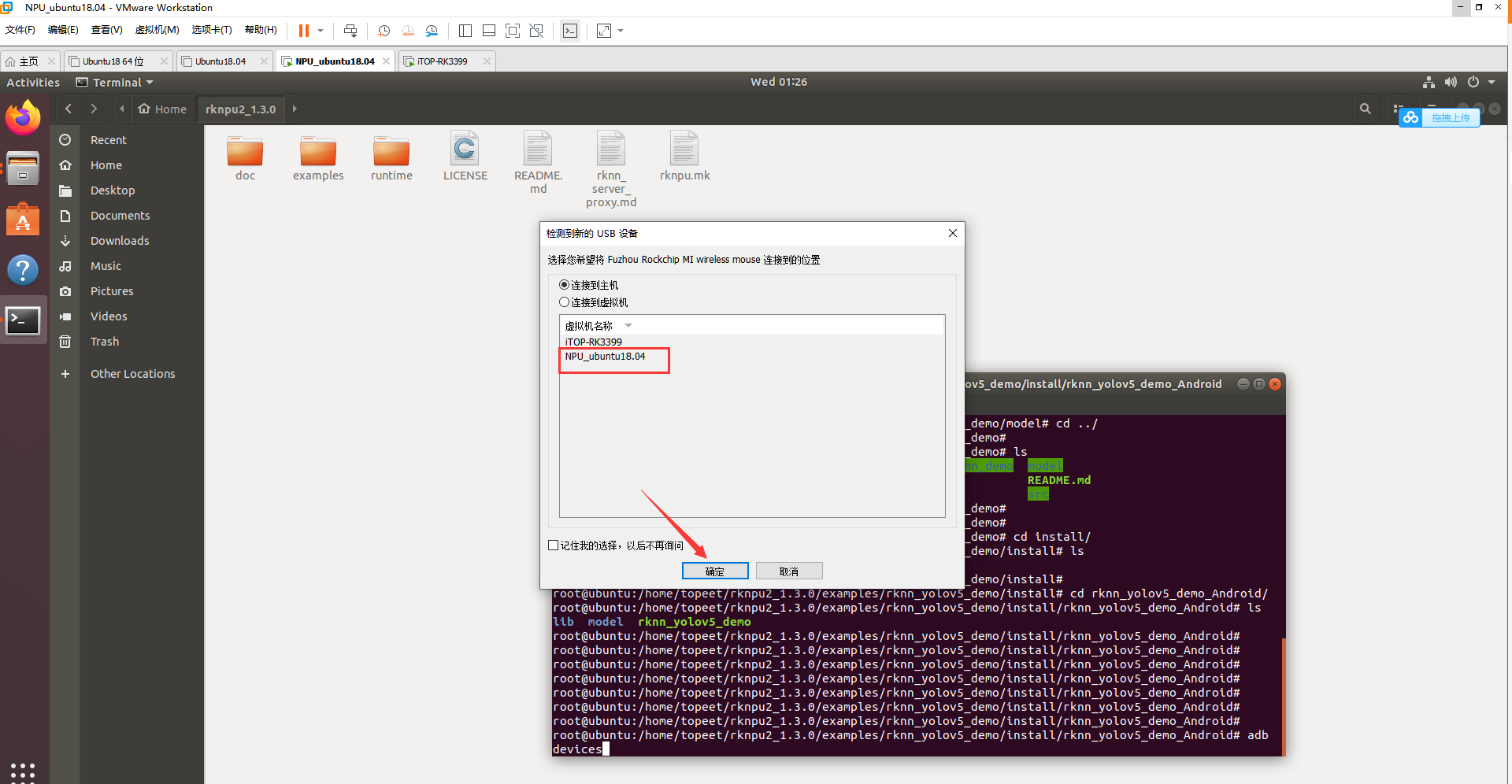

3 开发板被ubuntu识别之后，在demo目录下输入“adb devices”命令可以查看到开发板设备。如下图所示，

4 推送拷贝rknn_server到开发板,输入以下命令：

adb push runtime/RK356X/Android/rknn_server/arm64/rknn_server /vendor/bin/

5 推送拷贝librknnrt.so到开发板，输入以下命令：

adb push runtime/RK356X/Android/librknn_api/arm64-v8a/librknnrt.so /vendor/lib64

6 使用adb推送拷贝rknn_yolov5_demo_Android（上一小节编译好的程序）到开发板的/data目录，注意！因为android系统权限问题，只能拷贝到data目录。输入以下命令拷贝：

adb push rknn_yolov5_demo_Android /data/

如果拷贝失败，要在串口终端上输入以下命令，然后再进行push操作

su
chmod 777 /data

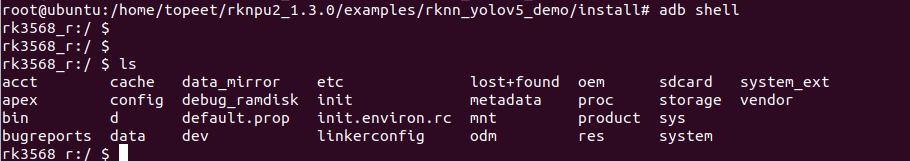

7 然后我们进入开发板所在的系统，输入“adb shell”命令。

8 进入程序所在的目录，输入以下命令：

cd /data/rknn_yolov5_demo_Android/

9 设置库文件的路径，输入以下命令：

export LD_LIBRARY_PATH=./lib

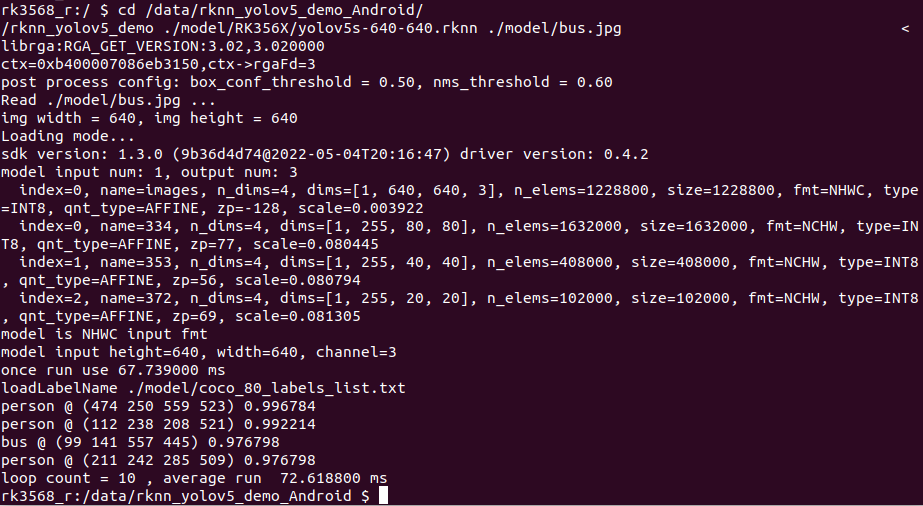

10 运行程序来识别相应的图片中物体，输入以下命令：

用法 Usage: ./rknn_yolov5_demo <rknn model> <jpg>
./rknn_yolov5_demo ./model/RK356X/yolov5s-640-640.rknn ./model/bus.jpg

11 打开一个新的窗口终端，下载识别后的图片out.jpg到虚拟机ubuntu18.04上查看，输入以下命令：

adb pull /data/rknn_yolov5_demo_Android/out.jpg ./

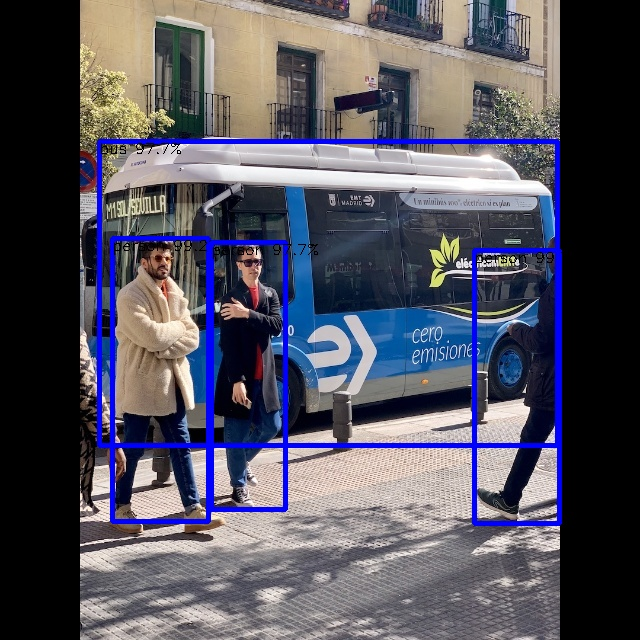

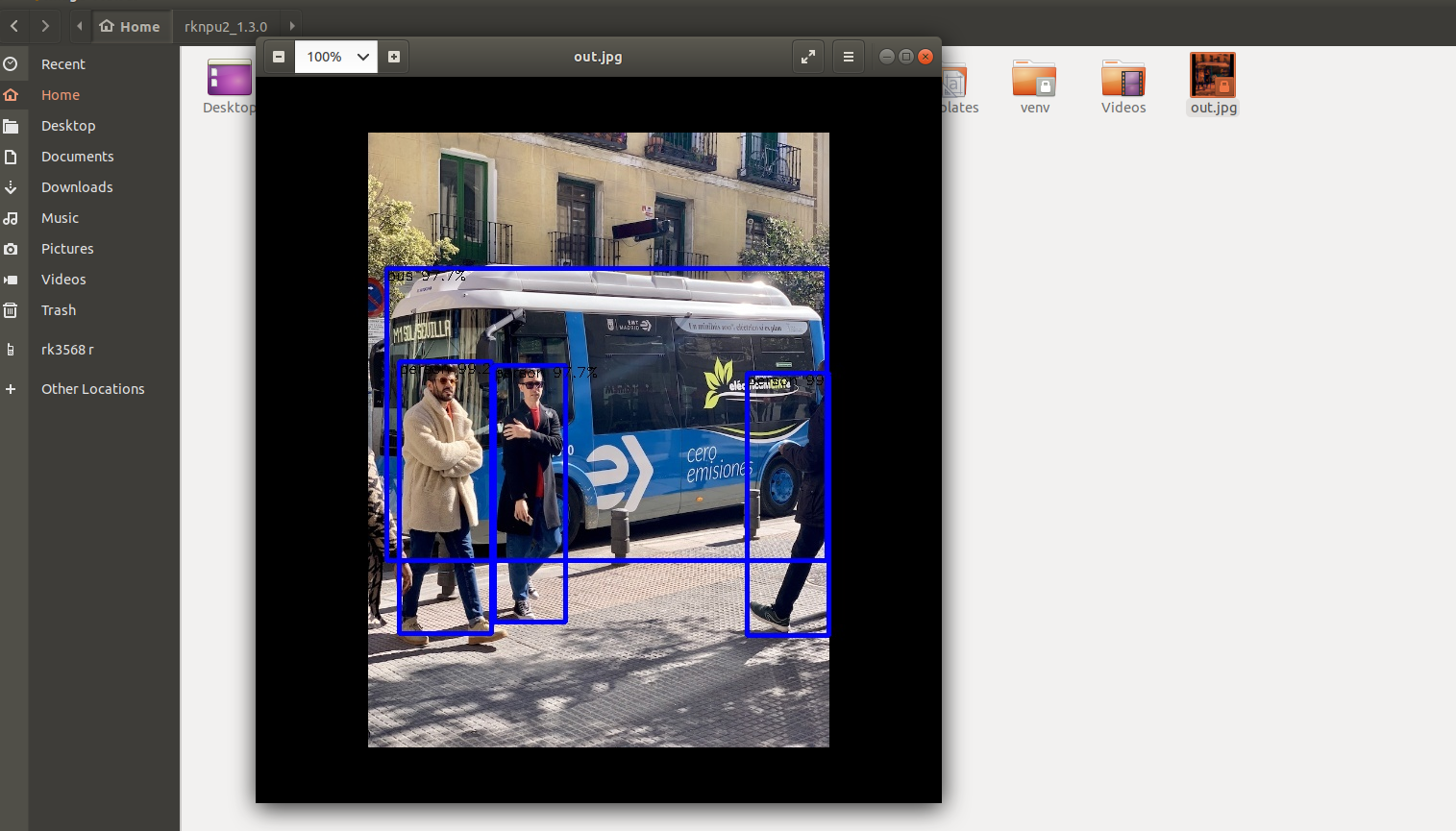

查看out.jpg如下图所示：查看out.jpg如下图所示：
