0. 引言

在人工智能技术飞速发展的今天，GPU已经从传统的图形渲染工具彻底转变为AI计算的核心驱动力。从ChatGPT等大语言模型的训练，到自动驾驶汽车的实时决策，再到具身智能机器人的多模态感知，GPU的计算能力直接决定了AI应用的性能上限。

随着AI模型规模的指数级增长和应用场景的不断拓展，GPU的选型已经成为一个复杂的技术决策问题。不同的AI工作负载对GPU的要求截然不同：深度学习训练需要大显存和高精度计算，具身智能要求低延迟和实时推理，而边缘部署则更关注功耗和成本效益。

本文将从技术架构的底层原理出发，深入分析当前主流GPU架构的设计理念和性能特点，并结合实际应用场景提供专业的选型指导。我们将特别关注NVIDIA Ada Lovelace和AMD RDNA3两大主流架构，深度剖析RTX 50系列的技术问题，并为不同预算和需求的用户提供详细的购买建议。

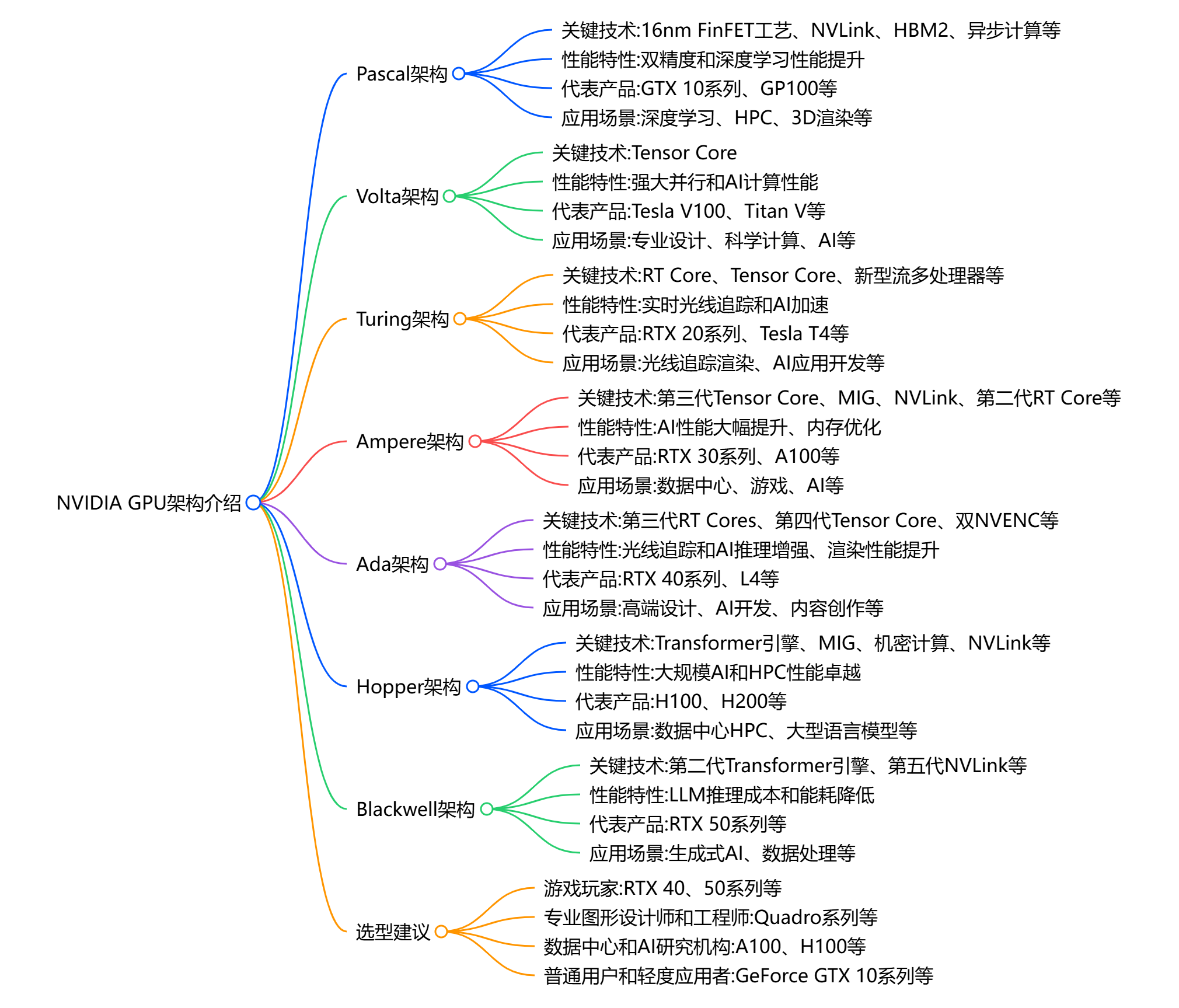

1. NVIDIA GPU架构演进详解

1.1 历代架构技术发展轨迹

NVIDIA GPU架构的发展史代表了整个GPU行业从图形专用处理器向AI通用加速器的演进过程。每一代架构都针对当时的技术挑战和应用需求进行了专门优化，形成了清晰的技术发展脉络。

Pascal架构（2016年）：现代GPU架构奠基 Pascal架构采用台积电16nm FinFET工艺，标志着GPU进入现代高能效时代。该架构首次引入了NVIDIA NVLink技术，为多GPU系统提供了高带宽互联方案。Pascal架构在科学计算和深度学习领域表现卓越，成为GPU加速AI计算的重要里程碑。核心创新包括统一内存架构改进、更高的计算精度支持和显著提升的能效比。

Volta架构（2017年）：AI专用计算元年 Volta架构的推出标志着GPU正式进入AI专用加速时代。该架构最重要的创新是引入了第一代Tensor Core，专门针对深度学习中的混合精度矩阵运算进行优化。Volta采用台积电12nm工艺，在能效比方面实现了显著提升。架构中的HBM2高带宽内存为大规模AI模型提供了充足的数据传输能力，奠定了现代AI训练平台的硬件基础。

Turing架构（2018年）：实时光追与AI推理 Turing架构是GPU历史上的一个重要转折点，首次将实时光线追踪技术引入消费级产品。该架构包含第一代RT Core和改进的第二代Tensor Core，实现了图形渲染和AI计算的完美结合。Turing还引入了DLSS 1.0技术，利用AI技术提升游戏性能。在AI推理方面，Turing架构的INT8和INT4精度支持为边缘部署提供了强大的计算能力。

Ampere架构（2020年）：大规模AI训练平台 Ampere架构专门针对大规模AI训练进行了优化，引入了第三代Tensor Core，支持更多精度格式包括BF16、TF32等。该架构最大的创新是多实例GPU（MIG）技术，允许单个GPU被分割为多个独立的GPU实例，显著提升了数据中心的资源利用率。Ampere还改进了NVLink技术，提供了更高的多GPU通信带宽，为超大规模模型训练提供了硬件支撑。

Ada Lovelace架构（2022年）：AI推理优化 Ada Lovelace代表了NVIDIA在AI推理领域的最新突破，采用台积电4nm工艺实现了显著的能效提升。第四代Tensor Core支持FP8精度格式，为AI推理提供了前所未有的性能。该架构还引入了DLSS 3.0技术，展示了AI技术在实时图形渲染中的巨大潜力。第三代RT Core的性能提升为具身智能的视觉感知系统提供了强大的硬件加速能力。

Hopper架构（2022年）：数据中心AI专用 Hopper架构专门为数据中心AI工作负载设计，引入了Transformer Engine专门优化大语言模型训练。该架构采用台积电4nm工艺，在计算密度和能效方面达到新的高度。Hopper的最大创新是支持FP8精度的混合精度训练，为大模型训练提供了更高的效率。架构中的NVLink 4.0技术实现了900GB/s的双向带宽，为分布式训练提供了强大的通信能力。

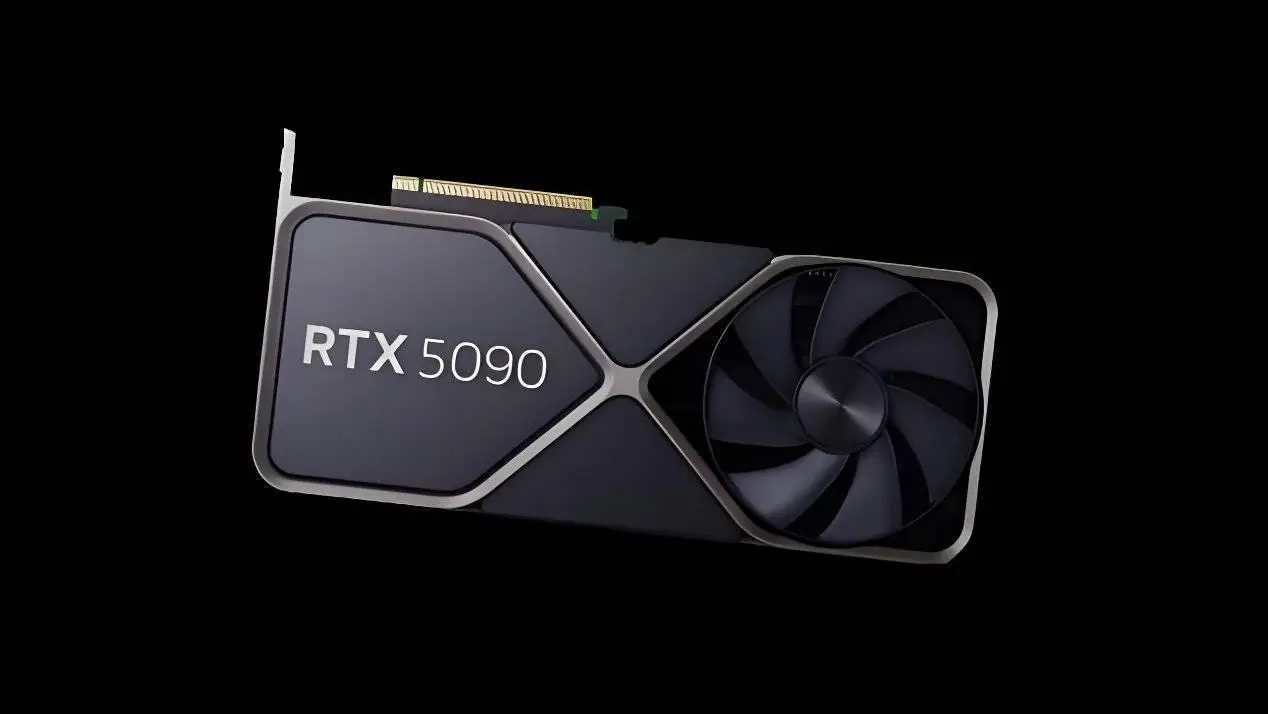

Blackwell架构（2024年）：AI计算新纪元 Blackwell架构代表了NVIDIA GPU技术的最新巅峰，采用台积电3nm工艺制程，集成了超过2000亿个晶体管。该架构引入了第五代Tensor Core和第二代Transformer Engine，专门针对下一代AI工作负载进行优化。Blackwell架构还支持最新的NVLink 5.0技术，提供1.8TB/s的双向带宽，能够支持多达576个GPU的大规模互联系统，为AGI（通用人工智能）时代的超大规模模型训练奠定了硬件基础。

1.2 NVLink技术与多GPU互联

NVLink技术演进历程 NVLink作为NVIDIA的专有高速互联技术，从Pascal架构开始就成为高端GPU的标配功能。该技术专门解决传统PCIe总线带宽不足的问题，为多GPU系统提供了高带宽、低延迟的通信方案。NVLink技术的发展经历了从第一代的20GB/s到最新NVLink 5.0的1.8TB/s的巨大飞跃。

支持NVLink的GPU型号 数据中心级别的Tesla、A系列和H系列GPU均支持NVLink技术，包括V100、A100、A800、H100、H800等型号。这些GPU通过NVLink技术可以实现真正的多GPU内存共享和高效通信。值得注意的是，消费级RTX 40系列已经取消了NVLink支持，这主要是出于成本控制和市场定位的考虑。

多GPU训练优势 在大规模AI模型训练中，NVLink技术能够显著提升多GPU系统的训练效率。通过高带宽的GPU间通信，模型梯度同步时间大幅缩短，整体训练吞吐量可以实现接近线性的扩展。对于参数量超过百亿的大模型，NVLink技术已经成为必需的硬件配置。

2. 具体型号规格对比

这些数据中心级GPU在大规模AI训练、推理部署、科学计算等领域各有优势，用户需要根据具体的应用需求、预算约束和技术要求来选择最适合的产品。

3. 具身智能领域的GPU需求分析
