ESP8266烧写固件5-chip efuse check fail错误的解决过程

（若有类似报错，请直接先看最后，尝试解决报错办法顺序应为：9 -> 1 -> 2 -> 3 -> 4 -> 5 -> 6 -> 7 -> 8）

记录自己的解决报错的过程，以方便后边可能碰了同样情况的人。

新买了一个ESP-01S模块，尝试按照店家给的办法烧写新固件ESP8266可以使用MQTT的

我按照要求接好线之后，第一次烧写固件成功了。

一直卡在等待上电同步

但是同样的设置，第二次烧写就显示失败，一直卡在等待上电同步；

我在网上查询解决办法，有人说RESET引脚不用接3.3V，

等到点了烧写START之后，RESET引脚碰下地线，

让芯片复位就可以继续下一步烧写，

我尝试了，的确可以解决，相应手动上电复位了

（也有人说卡在等待上电同步的话，烧写前先不要接ESP8266的3.3v引脚，

等到下载器显示等待上电同步时，再接上3.3v引脚供电，

此方法是否有效我没有尝试）；

5-chip efuse check fail

我又多尝试烧写了几个其他的固件；

中间几次烧写都还是成功的，突然某次就不成功了

报错弹窗：5-chip efuse check fail、ESP8266 Chip efuse check error esp_check_mac_and_efuse，

烧写伴随着以下这种错误信息，RESET引脚碰地线，烧写也没有反应了

test offset :  0 0x0

case ok

======

CONNECT BAUD: 115200

============

Uploading stub...

Running stub...

[2026-01-11 00:04:35,855][ESP8266Loader_spi[1]][espDownloader.py][line:462][ERROR]: ESP8266 Chip stub error esp_stub_and_set_baud.

test offset :  0 0x0

case ok

======

CONNECT BAUD: 115200

============

....._____....._____....._____....._Uploading stub...

Running stub...

Stub running...

[2026-01-11 00:04:58,309][ESP8266Loader_spi[1]][espDownloader.py][line:468][ERROR]: ESP8266 Chip efuse check error esp_check_mac_and_efuse.

test offset :  0 0x0

case ok

======

CONNECT BAUD: 115200

============

....._____.Uploading stub...

Running stub...

Stub running...

[2026-01-11 00:05:19,170][ESP8266Loader_spi[1]][espDownloader.py][line:468][ERROR]: ESP8266 Chip efuse check error esp_check_mac_and_efuse.

我以为是不小心把线碰松了，来回调整很多次接线，还是不行，网上搜了很多种可行性，根据以下可能尝试了以下各种办法

1、接线错误

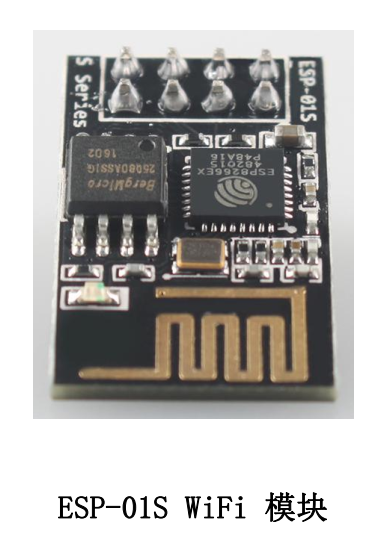

类似TTL的TX要接esp8266芯片的RX之类的引脚要对应正确，不同芯片模块可以跟店家要模块的规格书，规格书上有引脚定义，我用的ESP-01S模块引脚定义及接法如下

管脚功能定义

序号	ESP-01S的Pin 脚名称	ESP-01S的引脚功能说明	烧写时要接的USB转TTL模块的引脚
1	GND	GND	接TTL的GND
2	IO2	通用 IO，内部已上拉	可以不用接
3	IO0	工作模式选择：悬空时：Flash Boot，工作模式 下拉：UART DownLoad，下载模式	接TTL的GND
4	RXD	串口 0 数据接收端 RXD	接TTL的TX
5	VCC	3.3V，模块供电	接TTL的3.3V
6	RST	1）外部复位管脚,低电平复位 2）可以悬空或者接外部 MCU	可以不用接
7	EN	芯片使能,高电平使能,低电平失能	接TTL的3.3V(TTL引脚不够就再接个面包板，或者把两个杜邦线绑在一起都接3.3V)
8	TXD	串口 0 数据发送端 TXD	接TTL的RX

2、串口通讯设置错误

要选择跟自己插上的USB转TTL对应的那个端口，如果电脑上有多个USB或线，把无关的线都拔掉，排除干扰，别选错端口了；

还有波特率设置，ESP8266烧写波特率一般都是115200，很少有其他值，注意1152后边是两个0，不是3个0；

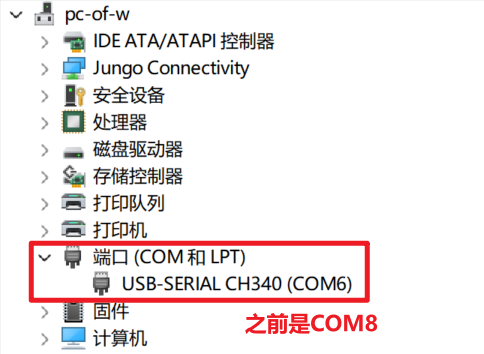

跟电脑设备管理器的端口对应

3、虚接的可能性

有些杜邦线不牢固，使用时容易松开，尝试换线

4、电压不足

TTL的3.3V不足以驱动ESP8266，尝试把TTL的5V接到ESP8266的3.3V上

5、路径改为全英文

烧写器如果保存在中文路径，移动到全英文路径下再尝试运行试试

6、重启电脑

7、重装CH340驱动

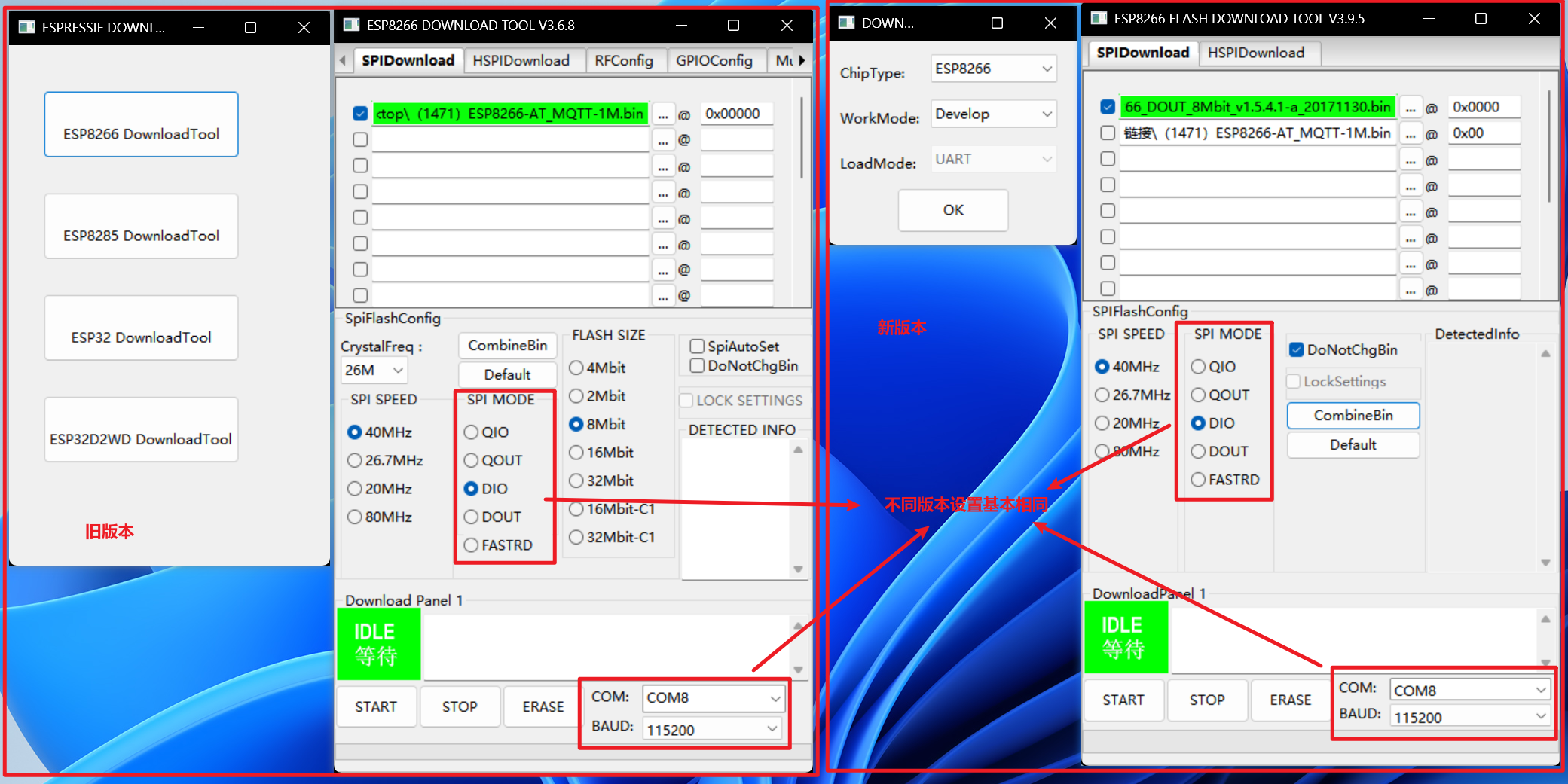

8、下载器版本问题

去乐鑫官网下载最新的下载器

还是不行

经过以上折腾，还是不行，我不得不怀疑我把这个新买的模块弄烧了

时间不早，先去睡觉吧。

我最终想放弃这个模块的时候，我不死心的在网上又搜了搜

突然，我看到一个新的可能性，链接如下：

ESP8266-01S烧录MQTT固件ERROR问题 - 知乎

9、efuse_err_halt设置成0

" 客服让我把configure里面的spi download.conf中的efuse_err_halt设置成0，最终解决问题。 "

这个跟我的报错信息多么匹配，我激动的心颤抖的手，睡觉前最后尝试了一下，感谢该作者，成功烧写了。

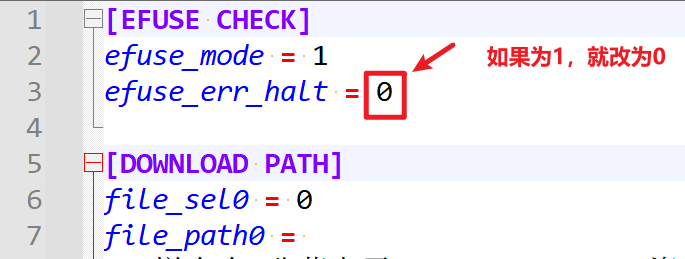

要修改下载器的配置文件地址

下载器位置\flash_download_tool_3.9.5\configure\esp8266\spi_download.conf

打开文件，开头就是

[EFUSE CHECK]

efuse_mode = 1

efuse_err_halt = 0

把efuse_err_halt改为 =0 ；
