一.专栏简介

本专栏是我学习《head first》设计模式的笔记。这本书中是用Java语言为基础的，我将用C++语言重写一遍，并且详细讲述其中的设计模式，涉及是什么，为什么，怎么做，自己的心得等等。希望阅读者在读完我的这个专题后，也能在开发中灵活且正确的使用，或者在面对面试官时，能够自信地说自己熟悉常用设计模式。

在本专栏上一篇工厂模式的学习之后，本章将开始抽象工厂模式的学习。

二.依赖很强的代码

暂时忘掉上一篇的内容，假装我们从未听说过OO工厂。下面是一个“依赖性很强”、没有使用工厂的PizzaStore版本。代码如下：

class DependentPizzaStore
{
public:
	Pizza* createPizza(const string& style, const string& type)
	{
		Pizza* pizza = nullptr;
		if (style == "NY")
		{
			if (type == "cheese") pizza = new NYStyleCheesePizza();
			else if (type == "greek") pizza = new NYStyleGreekPizza();
			else if (type == "pepperoni") pizza = new NYStylePepperoniPizza();
			else return nullptr;
		}
		else if (style == "Chicago")
		{
			if (type == "cheese") pizza = new ChicagoStyleCheesePizza();
			else if (type == "greek") pizza = new ChicagoStyleGreekPizza();
			else if (type == "pepperoni") pizza = new ChicagoStylePepperoniPizza();
			else return nullptr;
		}
		else return nullptr;
		pizza->prepare();
		pizza->bake();
		pizza->cut();
		pizza->box();
		return pizza;
	}
};

这个类依赖了8个具体类，如果添加一个加州风味的Pizza，将会依赖12个类。

三.对象依赖

当直接实例化一个对象时，我们在依赖于其具体类。上面“非常依赖”的PizzaStore。它就在PizzaStore类中创建所有披萨对象，而不是委托给工厂。

如果我们画图表达该PizzaStore版本以及它依赖的所有对象，看起来像这样：

四.依赖倒置原则

很显然，在我们的代码中减少对具体类的依赖是一件“好事”。事实上，有一个OO设计原则正式阐明了这一点；这个原则甚至还有一个响亮又正式的名称：依赖倒置原则（Dependency Inversion Principle）。

通用原则如下：

首先，这个原则听起来很像“针对接口编程，不针对实现编程”，对吧？是很像，但是，依赖倒置原则更强调抽象。该原则说明，高层组件不应该依赖于低层组件，而且，它们都应该依赖于抽象。

“高层”组件是一个类，其行为以其他“低层”组件的形式定义。

例如，PizzaStore是一个高层组件，因为它的行为以披萨的形式定义：PizzaStore创建所有不同的披萨对象、准备、烘焙、切片、装盒；而所有的披萨是低层组件。

现在，这个原则告诉我们，应该重新编写我们的代码，以便依赖于抽象，而不是具体类。这对高层模块和低层模块都适用。

我们来考虑把这个原则应用到我们“非常依赖”的PizzaStore实现......

五.应用原则

现在，“非常依赖”版PizzaStore的主要问题是，它依赖于每个披萨类型，因为实际上它是在自己的orderPizza()方法中，实例化具体类型。

虽然已经创建了一个抽象，即Pizza，不过我们是在代码中创建具体的Pizza，因此，这个抽象没有带来太多好处。

怎样将这些实例化从orderPizza()方法拿出来？正如我们知道的，工厂方法模式正好允许我们做到这一点。

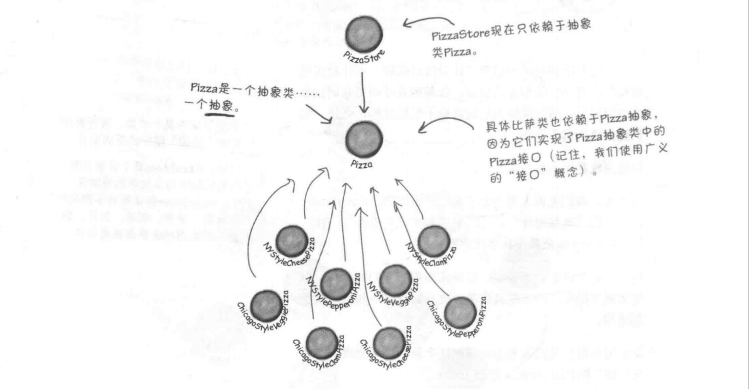

因此，在我们应用工厂方法模式之后，图形看起来如下：

应用工厂方法之后，你会注意到，高层组件PizzaStore以及低层组件（也就是这些披萨）都依赖于抽象，Pizza。工厂方法不是唯一遵循依赖倒置原则的技巧，但它是最有威力的一个。

六.依赖倒置原则中，“倒置”在哪？

依赖倒置原则名称中的“倒置”，是因为它倒转了通常考虑OO设计的方式。看看上面的图，低层组件现在依赖于更高层的抽象。同样，高层组件也绑定到同一抽象。因此，之前自上而下的依赖图自己倒转过来了，高层和低层模块现在都依赖于抽象。

七.帮助我们遵循该原则的几条指南

变量不应该持有到具体类的引用（如果使用new，就会持有到具体类的引用。通过使用工厂来绕开！）
类不应该派生自具体类（如果派生自具体类，就会依赖具体类。派生自一个抽象类）
方法不应该覆盖其任何基类的已实现方法（如果覆盖已实现的方法，那么基类就不是一个真正适合被继承的抽象。基类中这些已实现的方法，应该由所有子类共享）

但是，如果我们完全遵循这几条指南，我们连一个简单的程序都写不出来。任何程序都有违反这些指南的地方！！！

我们应该尽量遵循，而不是当成任何时候都应该遵循的铁律。

但是，如果我们把这些指南融会贯通，在设计时藏在大脑深处，当违反原则时，我们会知道在违反原则，并且会有一个好的理由。例如，如果我们知道有一个类不可能变化，那么，在我们的代码中实例化一个具体类也不是世界末日。想一想，我们一直不假思索地实例化std::string对象，违反这个原则了吗？有。可以这么做吗？可以！为什么，因为std::string不可能改变。

另一方面，如果一个类有可能变化，可以用一些良好的技巧，像工厂方法，来封装变化。

八.原料工厂

为了确保加盟店使用高质量的原料，我们打算建造一家生产原料的工厂，并将原料配送到各家加盟店！

对于这个计划，现在只有一个问题：加盟店坐落在不同的区域，纽约的红酱料和芝加哥的红酱料是不一样的。因此，你有一组需要配送到纽约的原料，另一组不同的原料配送到芝加哥。我们来看得更仔细一点：

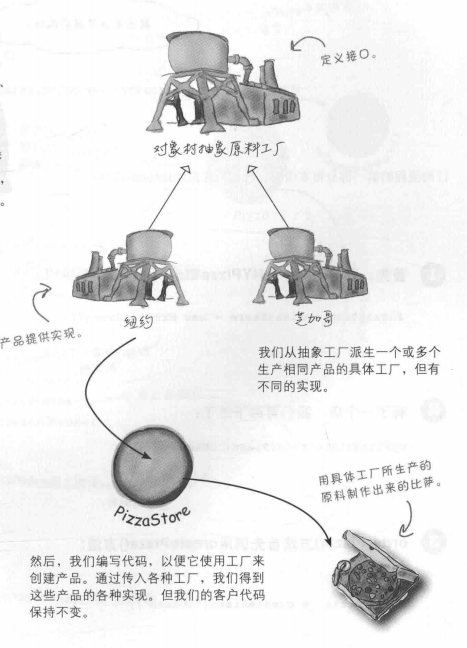

现在，我们打算建造一个工厂来创建原料。该工厂将负责创建原料家族中的每一个原料。换句话说，工厂需要创建面团、酱、芝士等。

我们首先为工厂定义一个接口，该接口创建所有原料：

class PizzaIngredientFactory
{
public:
	virtual Dough* createDough() = 0;
	virtual Sauce* createSauce() = 0;
	virtual Cheese* createCheese() = 0;
	virtual vector<Veggies*> createVeggies() = 0;
	virtual Pepperoni* createPepperoni() = 0;
	virtual Clams* createClam() = 0;
};

有了这个接口，我们打算这样做：

为每个区域建造一个工厂。你需要创建一个PizzaIngredientFactory的子类来实现每个创建方法。
实现一组要和工厂一起使用的原料类，像ReggianoCheese、RedPeppers和ThickCrustDough。这些类可以在合适的区域之间共享。
然后，我们依然需要把所有这些连接起来，把新的原料工厂整合进老的PizzaStore代码。

纽约和芝加哥原料工厂代码如下：

Ingredient.h:

class NYPizzaIngredientFactory : public PizzaIngredientFactory
{
public:
	Dough* createDough() override;
	Sauce* createSauce() override;
	Cheese* createCheese() override;
	vector<Veggies*> createVeggies() override;
	Pepperoni* createPepperoni() override;
	Clams* createClam() override;
};

class ChicagoPizzaIngredientFactory : public PizzaIngredientFactory
{
public:
	Dough* createDough() override;
	Sauce* createSauce() override;
	Cheese* createCheese() override;
	vector<Veggies*> createVeggies() override;
	Pepperoni* createPepperoni() override;
	Clams* createClam() override;
};

Ingredient.cpp:

#include "Ingredient.h"

Dough* NYPizzaIngredientFactory::createDough()
{
	return new ThinCrustDough();
}

Sauce* NYPizzaIngredientFactory::createSauce()
{
	return new MarinaraSauce();
}

Cheese* NYPizzaIngredientFactory::createCheese()
{
	return new  ReggianoChess();
}

vector<Veggies*> NYPizzaIngredientFactory::createVeggies()
{
	return { new Garlic(), new Onion(), new Mushroom(), new RedPepper() };
}

Pepperoni* NYPizzaIngredientFactory::createPepperoni()
{
	return new SlicedPepperoni();
}

Clams* NYPizzaIngredientFactory::createClam()
{
	return new FreshClams();
}

Dough* ChicagoPizzaIngredientFactory::createDough()
{
	return new ThickCrustDough();
}

Sauce* ChicagoPizzaIngredientFactory::createSauce()
{
	return new PlumTomatoSauce();
}

Cheese* ChicagoPizzaIngredientFactory::createCheese()
{
	return new MozzarellaCheese();
}

vector<Veggies*> ChicagoPizzaIngredientFactory::createVeggies()
{
	return { new BalckOlives(), new Spinach(), new EggPlant() };
}

Pepperoni* ChicagoPizzaIngredientFactory::createPepperoni()
{
	return new SlicedPepperoni();
}

Clams* ChicagoPizzaIngredientFactory::createClam()
{
	return new FrozenClams();
}

九.重做披萨

工厂已经一切就绪，要准备生产高质量原料了。现在，我们只需要重做我们的披萨，让它只使用工厂生产的原料。先从抽象Pizza类开始：

Pizza.h:

class Pizza
{
public:
	virtual void prepare() = 0;
	virtual void bake();
	virtual void cut();
	virtual void box();
	const string& getName();
protected:
	string name;

	Dough* dough;
	Sauce* sauce;
	vector<Veggies*> veggies;
	Cheese* cheese;
	Pepperoni* pepperoni;
	Clams* clam;
};

将prepare()变成纯虚函数。

Pizza.cpp:

void Pizza::bake()
{
	cout << "350°烘焙25分钟" << endl;
}

void Pizza::cut()
{
	cout << "将披萨按照对角线切割" << endl;
}

void Pizza::box()
{
	cout << "将披萨装盒" << endl;
}

const string& Pizza::getName()
{
	return name;
}

其他的方法保持不变，除了prerpare方法。

NYCheesPizza和ChicagoCheesePizza代码：

Pizza.h:

class NYStyleCheesePizza : public Pizza
{
	PizzaIngredientFactory* ingerdientFactory;
public:
	NYStyleCheesePizza(PizzaIngredientFactory* factory);
	void prepare() override;
};

class ChicagoStyleCheesePizza : public Pizza
{
	PizzaIngredientFactory* ingerdientFactory;
public:
	ChicagoStyleCheesePizza(PizzaIngredientFactory* factory);
	void prepare() override;
	void cut() override;
};

Pizza.cpp:

NYStyleCheesePizza::NYStyleCheesePizza(PizzaIngredientFactory* factory)
{
	ingerdientFactory = factory;
}

void NYStyleCheesePizza::prepare()
{
	cout << "prepare " << name << endl;
	dough = ingerdientFactory->createDough();
	sauce = ingerdientFactory->createSauce();
	veggies = ingerdientFactory->createVeggies();
	cheese = ingerdientFactory->createCheese();
	pepperoni = ingerdientFactory->createPepperoni();
	clam = ingerdientFactory->createClam();
}

ChicagoStyleCheesePizza::ChicagoStyleCheesePizza(PizzaIngredientFactory* factory)
{
	ingerdientFactory = factory;
}

void ChicagoStyleCheesePizza::prepare()
{
	cout << "prepare " << name << endl;
	dough = ingerdientFactory->createDough();
	sauce = ingerdientFactory->createSauce();
	veggies = ingerdientFactory->createVeggies();
	cheese = ingerdientFactory->createCheese();
	pepperoni = ingerdientFactory->createPepperoni();
	clam = ingerdientFactory->createClam();
}

void ChicagoStyleCheesePizza::cut()
{
	cout << "将披萨按照正方形线切割" << endl;
}

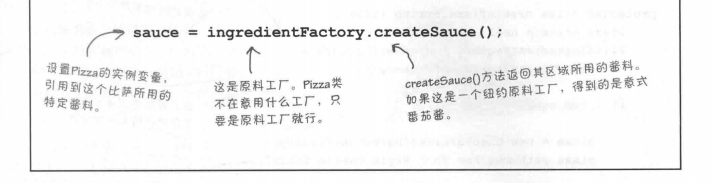

prepare()方法一步一步地创建芝士披萨，每次需要原料时，就请工厂生产。

Pizza的代码用所组合的工厂生产披萨所用的原料。所生产的原料依赖所用的工厂。Pizza类不关心，它知道如何制作披萨。现在，Pizza从区域原料差异解耦，无论工厂是在奥斯汀、纳什维尔还是其他地方，Pizza类可以轻易地复用。

披萨店代码：

Pizza.h:

class PizzaStore
{
public:
	Pizza* orderPizza(string type);
protected:
	virtual Pizza* createPizza(string type) = 0;
};

class NYStylePizzaStore : public PizzaStore
{
private:
	Pizza* createPizza(string type) override;
};

class ChicagoStylePizzaStore : public PizzaStore
{
private:
	Pizza* createPizza(string type) override;
};

Pizza.cpp:

Pizza* PizzaStore::orderPizza(string type)
{
	Pizza* pizza = createPizza(type);
	pizza->prepare();
	pizza->bake();
	pizza->cut();
	pizza->box();
	return pizza;
}

Pizza* NYStylePizzaStore::createPizza(string type)
{
	Pizza* pizza = nullptr;
	PizzaIngredientFactory* ingredientFactory = new NYPizzaIngredientFactory();
	if (type == "cheese")
	{
		//cout << "NYStyleCheesePizza" << endl;
		pizza = new NYStyleCheesePizza(ingredientFactory);
		pizza->setName("NYStyleCheesePizza");
	}
	else if (type == "pepperoni")
	{
		cout << "NYStylePepperoniPizza" << endl;
		//pizza = new NYStylePepperoniPizza();
	}
	else if (type == "greek")
	{
		cout << "NYStyleGreekPizza" << endl;
		//pizza = new NYStyleGreekPizza();
	}
	return pizza;
}

Pizza* ChicagoStylePizzaStore::createPizza(string type)
{
	Pizza* pizza = nullptr;
	PizzaIngredientFactory* ingredientFactory = new ChicagoPizzaIngredientFactory();
	if (type == "cheese")
	{
		//cout << "ChicagoStyleCheesePizza" << endl;
		pizza = new ChicagoStyleCheesePizza(ingredientFactory);
		pizza->setName("ChicagoStyleCheesePizza");
	}
	else if (type == "pepperoni")
	{
		cout << "ChicagoStylePepperoniPizza" << endl;
		//pizza = new ChicagoStylePepperoniPizza();
	}
	else if (type == "greek")
	{
		cout << "ChicagoStyleGreekPizza" << endl;
		//pizza = new ChicagoStyleGreekPizza();
	}
	return pizza;
}

NYStyleCheesePizza::NYStyleCheesePizza(PizzaIngredientFactory* factory)
{
	ingerdientFactory = factory;
}

void NYStyleCheesePizza::prepare()
{
	cout << "prepare " << name << endl;
	dough = ingerdientFactory->createDough();
	sauce = ingerdientFactory->createSauce();
	veggies = ingerdientFactory->createVeggies();
	cheese = ingerdientFactory->createCheese();
	pepperoni = ingerdientFactory->createPepperoni();
	clam = ingerdientFactory->createClam();
}

ChicagoStyleCheesePizza::ChicagoStyleCheesePizza(PizzaIngredientFactory* factory)
{
	ingerdientFactory = factory;
}

void ChicagoStyleCheesePizza::prepare()
{
	cout << "prepare " << name << endl;
	dough = ingerdientFactory->createDough();
	sauce = ingerdientFactory->createSauce();
	veggies = ingerdientFactory->createVeggies();
	cheese = ingerdientFactory->createCheese();
	pepperoni = ingerdientFactory->createPepperoni();
	clam = ingerdientFactory->createClam();
}

void ChicagoStyleCheesePizza::cut()
{
	cout << "将披萨按照正方形线切割" << endl;
}

运行结果：
