1、简介

  Unix Domain Socket（简称 Unix Socket）是一种在同一主机内进行进程间通信（IPC）的高效机制。与网络套接字不同，它不依赖 IP 协议栈，而是通过文件系统路径（或抽象命名空间）作为地址标识，实现本地进程间的可靠或不可靠通信。
其核心优势在于：

• 零网络开销；
• 支持流式（SOCK_STREAM）和数据报（SOCK_DGRAM）两种语义
• 可传递文件描述符、凭证等高级特性（本文暂不展开）。

  本文将从接口使用、内核对象模型和通信流程三个层面，深入剖析 Unix Socket 的实现机制。

2、核心编程接口

  Unix Socket 使用标准 BSD 套接字 API，服务端与客户端流程如下：

服务端

int sockfd = socket(AF_UNIX, SOCK_STREAM, 0);
bind(sockfd, (struct sockaddr*)&addr, addrlen);
listen(sockfd, backlog);
int connfd = accept(sockfd, NULL, NULL);  // 返回新连接的 fd

客户端

int sockfd = socket(AF_UNIX, SOCK_STREAM, 0);
connect(sockfd, (struct sockaddr*)&addr, addrlen);

3、内部实现模型

  在 SylixOS 系统中，每个 Unix Socket 由两个核心结构体协同管理：

• struct af_unix_t：表示 AF_UNIX 协议层的控制块，包含连接状态、对端指针、接收队列等；
• struct socket_t：表示通用套接字抽象，持有文件描述符（fd），负责与用户空间交互。

  二者通过指针相互绑定，共同构成一个完整的 Unix Socket 实例。

typedef struct af_unix_t {
    LW_LIST_LINE        UNIX_lineManage;
    LW_LIST_LINE        UNIX_linePath;

    unix_temp_mode_t    UNIX_tempmode;                                  /*  无文件模式 DGRAM            */
    BOOL                UNIX_bHasConn;                                  /*  DGRAM 被连接过              */

    LW_LIST_RING        UNIX_ringConnect;                               /*  连接队列                    */
    LW_LIST_RING_HEADER UNIX_pringConnect;                              /*  等待连接的队列              */
    INT                 UNIX_iConnNum;                                  /*  等待连接的数量              */

    INT                 UNIX_iReuse;                                    /*  REUSE flag                  */
    INT                 UNIX_iFlag;                                     /*  NONBLOCK or NOT             */
    INT                 UNIX_iType;                                     /*  STREAM / DGRAM / SEQPACKET  */

#define __AF_UNIX_STATUS_NONE       0                                   /*  SOCK_DGRAM 永远处于此状态   */
#define __AF_UNIX_STATUS_LISTEN     1
#define __AF_UNIX_STATUS_CONNECT    2
#define __AF_UNIX_STATUS_ESTAB      3
    INT                 UNIX_iStatus;                                   /*  当前状态 (仅针对 STREAM)    */

#define __AF_UNIX_SHUTD_R           0x01
#define __AF_UNIX_SHUTD_W           0x02
    INT                 UNIX_iShutDFlag;                                /*  当前 shutdown 状态          */
    INT                 UNIX_iBacklog;                                  /*  等待的背景连接数量          */

    struct af_unix_t   *UNIX_pafunxPeer;                                /*  连接的远程节点              */
    AF_UNIX_Q           UNIX_unixq;                                     /*  接收数据队列                */
    size_t              UNIX_stMaxBufSize;                              /*  最大接收缓冲大小            */
                                                                        /*  超过此数量写入时, 需要阻塞  */
    LW_OBJECT_HANDLE    UNIX_hCanRead;                                  /*  可读                        */
    LW_OBJECT_HANDLE    UNIX_hCanWrite;                                 /*  可写 (也可用作 accept)      */

    ULONG               UNIX_ulSendTimeout;                             /*  发送超时 tick               */
    ULONG               UNIX_ulRecvTimeout;                             /*  读取超时 tick               */
    ULONG               UNIX_ulConnTimeout;                             /*  连接超时 tick               */

    struct linger       UNIX_linger;                                    /*  延迟关闭                    */
    INT                 UNIX_iPassCred;                                 /*  是否允许传送认证信息        */

    PVOID               UNIX_sockFile;                                  /*  socket file                 */
    CHAR                UNIX_cFile[MAX_FILENAME_LENGTH];
} AF_UNIX_T;

typedef struct {
    LW_LIST_LINE        SOCK_lineManage;                                /*  管理链表                    */
    INT                 SOCK_iFamily;                                   /*  协议簇                      */

    union {
        INT             SOCKF_iLwipFd;                                  /*  lwip 文件描述符             */
#if LW_CFG_NET_UNIX_EN > 0
        AF_UNIX_T      *SOCKF_pafunix;                                  /*  AF_UNIX 控制块              */
#endif
#if LW_CFG_NET_ROUTER > 0
        AF_ROUTE_T     *SOCKF_pafroute;                                 /*  AF_ROUTE 控制块             */
#endif
#if LW_CFG_NET_SCTP_EN > 0
        AF_SCTP_T      *SOCKF_pafsctp;                                  /*  AF_SCTP 控制块              */
#endif
        AF_PACKET_T    *SOCKF_pafpacket;                                /*  AF_PACKET 控制块            */

        PVOID           SOCKF_pvContext;
    } SOCK_family;

    INT                 SOCK_iSoErr;                                    /*  最后一次错误                */
    LW_SEL_WAKEUPLIST   SOCK_selwulist;
} SOCKET_T;

3.1 socket()：创建套接字

调用 socket(AF_UNIX, type, 0) 时：

• 分配 af_unix_t 结构，并初始化为未绑定状态
• 创建对应的 socket_t 对象，返回其文件描述符（fd）
• 根据 type 设置套接字类型：
  • SOCK_STREAM：面向连接、可靠、有序（由内核模拟 TCP 语义）
  • SOCK_DGRAM：无连接、基于消息、不可靠（类似 UDP）

注意：此时套接字尚未绑定地址，也无法通信

3.2 bind()：绑定地址

bind(s, (struct sockaddr_un*)&addr, addrlen);

/*********************************************************************************************************
  Definitions for UNIX IPC domain
*********************************************************************************************************/

struct sockaddr_un {
    uint8_t sun_len;                                                /* sockaddr len including null      */
    uint8_t sun_family;                                             /* AF_UNIX                          */
    char    sun_path[104];                                          /* path name (gag)                  */
};

执行过程：

• 解析 addr.sun_path 作为该套接字的唯一标识（路径名或抽象名）
• 将当前 af_unix_t 实例注册到全局哈希表 _G_plineAfUnixPath 中，以 sun_path 为键
• 记录绑定状态，后续可通过该路径被其他任务寻址

此步骤仅适用于服务端（或需显式命名的客户端）

3.3 listen()：进入监听状态

LW_API int          listen(int s, int backlog);

作用：

• 将 af_unix_t 的状态置为 __AF_UNIX_STATUS_LISTEN
• 初始化连接请求队列（UNIX_pringConnect），容量由 backlog 限制

此后，该套接字可接收来自客户端的连接请求。

3.4 accept()：接受连接（服务端）

LW_API int          accept(int s, struct sockaddr *addr, socklen_t *addrlen);

在 UNIX domain socket 中，accept() 实际涉及 三类 socket 对象：

角色	内核/实现层常见称呼
监听	Listening socket（listen_unix）
主动发起连接的 socket	Connecting socket / Client socket（connecting_unix）
accept 创建的 socket	Accepted socket / Connected socket（accepted_unix）

当服务端调用 accept() 时，系统根据监听套接字的状态分两种情况处理：

1️⃣ 无待处理连接的情况

如果监听 socket（listen_unix）的等待连接队列为空，即当前不存在处于 connect() 阻塞或已完成握手但尚未被 accept 的客户端连接请求，则：

• 当前线程调用 API_SemaphoreBPend 进入阻塞态
• 直到有新的连接请求被放入等待队列，或发生异常唤醒

2️⃣ 存在待处理连接的情况

若监听 socket 的等待连接队列非空，则 accept() 立即返回，并完成如下操作：

a. 取出等待连接节点

• 从监听套接字的 UNIX_pringConnect 队列中取出一个客户端连接请求（记为 connecting_unix）

b. 创建服务端连接 socket

• 分配新的 af_unix_t（记为 accepted_unix），继承监听套接字的类型与属性。

c. 建立双向关联关系（关键步骤）

• 通过 UNIX_pafunxPeer 字段，将：

connecting_unix->UNIX_pafunxPeer = accepted_unix;
accepted_unix->UNIX_pafunxPeer = connecting_unix;

📌 该双向引用标志着一条唯一的 UNIX domain socket 通信通道正式建立

d. 更新连接状态

• 双方状态均设为 __AF_UNIX_STATUS_ESTAB（已建立）。

e. 唤醒客户端连接线程

• 唤醒因 connect() 阻塞在 connecting_unix 上的客户端线程，使其 connect() 调用返回成功

f. 通知可写事件

• 唤醒所有阻塞在 connecting_unix 上、等待写事件的 select / poll 任务，表示该 socket 已具备可写能力

g. 创建用户态 fd

• 为 accepted_unix 分配新的 socket_t，返回其 fd 给应用层。服务端后续通过此 fd 与客户端通信。

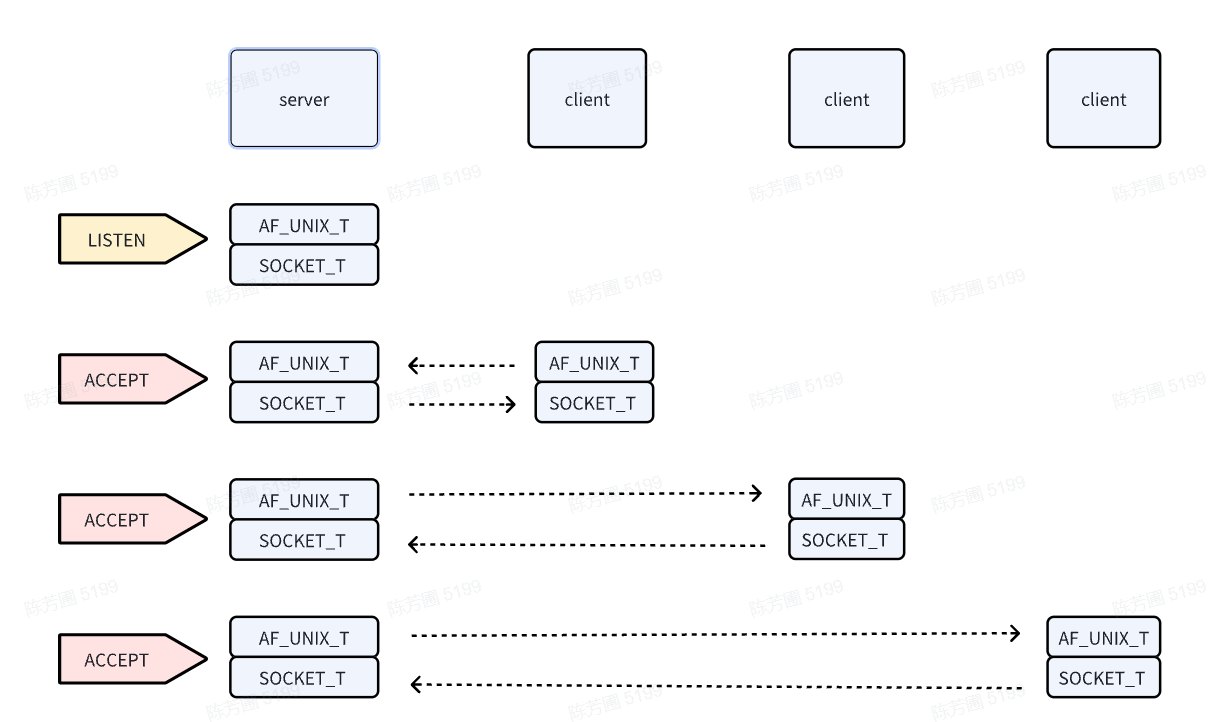

关键点：对于面向连接的 socket 来说，每次 accept() 都会创建一对新的 af_unix_t 实例，实现“监听套接字 ≠ 通信套接字”的经典模型。

typedef struct af_unix_t {
	......
	struct af_unix_t   *UNIX_pafunxPeer;                                /*  连接的远程节点              */
	......
    LW_LIST_RING        UNIX_ringConnect;                               /*  连接队列                    */
    LW_LIST_RING_HEADER UNIX_pringConnect;                              /*  等待连接的队列              */
	......
}

3.5 connect()：发起连接（客户端）

LW_API int          connect(int s, const struct sockaddr *name, socklen_t namelen);

流程如下：

• 根据 addr.sun_path 在全局表 _G_plineAfUnixPath 中查找对应的监听套接字（listen_unix）；
• 若目标不存在或非监听状态，返回错误；
• 根据套接字类型处理：
  • SOCK_DGRAM：直接将本端 af_unix_t 与 listen_unix 绑定（仅限首次连接）；
  • SOCK_STREAM：将本端 af_unix_t（connecting_unix）加入 listen_unix 的连接请求队列；
• 若为流式套接字，客户端线程阻塞，等待服务端 accept() 唤醒；
• 唤醒后，connecting_unix 与 accepted_unix 已建立 peer 关系，可开始通信。

4、数据通信

  一旦连接建立（ESTAB 状态），双方即可通过 send()/recv() 交换数据。以下以客户端发送、服务端接收为例说明。

4.1 send()：发送数据

LW_API ssize_t      send(int s, const void *data, size_t size, int flags);

执行逻辑：

• 通过 af_unix_t->UNIX_pafunxPeer 找到对端的 af_unix_t
• 将数据拷贝至对端的接收队列 UNIX_unixq
• 若队列满（超过 UNIX_stMaxBufSize），发送方阻塞
• 若写入成功，尝试唤醒因 recv() 阻塞的对端线程

数据传输本质是内核内存中的拷贝，无网络协议开销

typedef struct af_unix_t {
	......
	AF_UNIX_Q           UNIX_unixq;                                     /*  接收数据队列                */
    size_t              UNIX_stMaxBufSize;                              /*  最大接收缓冲大小            */
 	......                                                              /*  超过此数量写入时, 需要阻塞  */
}

4.2 recv()：接收数据

LW_API ssize_t      recv(int s, void *mem, size_t len, int flags);

执行逻辑：

• 检查本端 af_unix_t 的 UNIX_unixq 是否有数据
• 若有，出队并返回
• 若无，调用 API_SemaphoreBPend 阻塞，直到有数据到达或连接关闭

5、关键设计总结

• 地址即索引
  Unix Socket 的 sun_path（虽然根文件系统会创建该文件），但本质上来说，sun_path 只是一个全局唯一的命名标识，用于在内核中定位目标套接字。这解决了“无 IP 地址如何寻址”的问题。

• 连接模型分离
  监听套接字（listening）与通信套接字（accepted / connected）严格分离。每次 accept() 都生成一对新的 af_unix_t 实例，确保并发连接互不干扰。


• 通信基于内存拷贝
  数据通过 af_unix_t 之间的接收队列传递，高效安全。

• 状态驱动行为
  套接字的状态（未绑定、监听、已建立等）决定了其可执行的操作，是整个协议逻辑的核心。
