兄弟们，问个扎心的问题：作为硬件工程师，你最头疼的时刻是什么？

是面对密密麻麻的原理图不知从何下手？还是为了扣那 0.1mm 的线宽跟结构硬刚？或者是在深夜里，盯着屏幕上那几千根还没连的飞线（Ratsnest），感觉鼠标都要被点烂了？

还记得上次你做的那块电路板吗？熬了三个大夜，改了十几版，结果上电瞬间"啪"的一声，那股青烟混着心碎的味道...别难过，你不是一个人。

就在你对着Altium疯狂拖拽走线的时候，硅谷有个叫Sergiy的哥们儿也遇到了同样的崩溃。他在SpaceX做测试板时，眼睁睁看着几天的心血被电流烧成炭。但这次他没选择继续硬刚，而是冒出一个"大逆不道"的想法：既然代码能自动编译，凭什么电路板不能？

三年后，他带着Quilter杀回来了——一个让全球硬件工程师都坐不住的AI工具。

它不是什么高级自动布线，而是电路板的"编译器"

你可能要撇嘴了："自动布线工具我试过，布得跟蜘蛛网似的，最后还得自己重做。"

打住。Quilter压根不是那种傻乎乎的"辅助工具"。它的底层是强化学习——对，就是AlphaGo打败李世石的那个技术。但这里不是用来下棋，而是让AI在虚拟世界里"玩"电路板设计。

但 Quilter 不一样，它更像是一个经验丰富的老工匠：

1. 它是个“收纳狂魔”：

    就像装修房子，咱们普通人可能只想着把沙发电视塞进去，但 Quilter 会考虑插座在哪、动线顺不顺。它能自动算出零件怎么摆最省空间，简直是 PCB 界的“空间管理大师”。

2. 它会“察言观色”：

    电路板上的信号很娇贵，有的怕热，有的怕干扰。Quilter 就像一个贴心的保姆，它知道哪些线该保持距离，哪些零件需要吹吹风（散热），所有的规则它都烂熟于心，不需要你一遍遍去调参数。

3. 它有“无限分身”：

    最狠的一点是，它能同时尝试成千上万种方案。就像我们要去一个目的地，它一秒钟内就把所有小路、大路、高架全跑了一遍，最后把那条最快、最稳的路递到你面前。

这不是模仿人类老师傅的手法，而是从物理定律本身推导出最优解。就像你学游泳，不是死记动作要领，而是真正理解水的浮力和阻力。

创始人Sergiy给了它一个贴切的名字—— "硬件编译器"。软件工程师写完代码点一下"编译"就行，现在硬件工程师也能这样：上传原理图，设定约束，点"生成"，然后去喝杯咖啡。

它不是“辅助”工具，它是“外挂”

首先，别把它跟传统的“自动布线器”（Autorouter）搞混了。用过自动布线器的都知道，那玩意儿布出来的线，往往乱得像一团耳机线，最后还得人工重画，根本没法用。

Quilter 完全是另一个维度的东西。

打个比方：

传统的自动布线器就像是一个刚学会拿笔的小学生，只知道把点连起来，不管美丑也不管好不好用。

而 Quilter 就像是一个拥有 30 年经验的老师傅，同时开了 100 个分身。

它利用的是物理驱动的 AI（Physics-Driven AI）。它不只是在“画图”，而是在理解电路背后的物理定律——电磁场怎么干扰、热量怎么散发、信号怎么传输。它是在用物理规则去“推算”最佳路径，而不是在那瞎蒙。

普通工具只知道"线宽不能小于4mil"这种教条。Quilter理解的是：这条DDR4内存线，如果太长，信号会失真；这块电源模块，如果太近，会热到爆炸。它内置了电磁仿真和热分析，像个老教授在脑子里跑了一遍麦克斯韦方程组。

核心“黑科技”：像选妃一样选方案

以前咱们画板子，通常是：构思 -> 布局 -> 布线 -> 发现不行 -> 推翻重来。这一折腾就是几个星期。

Quilter 最变态的地方在于“并行探索”。

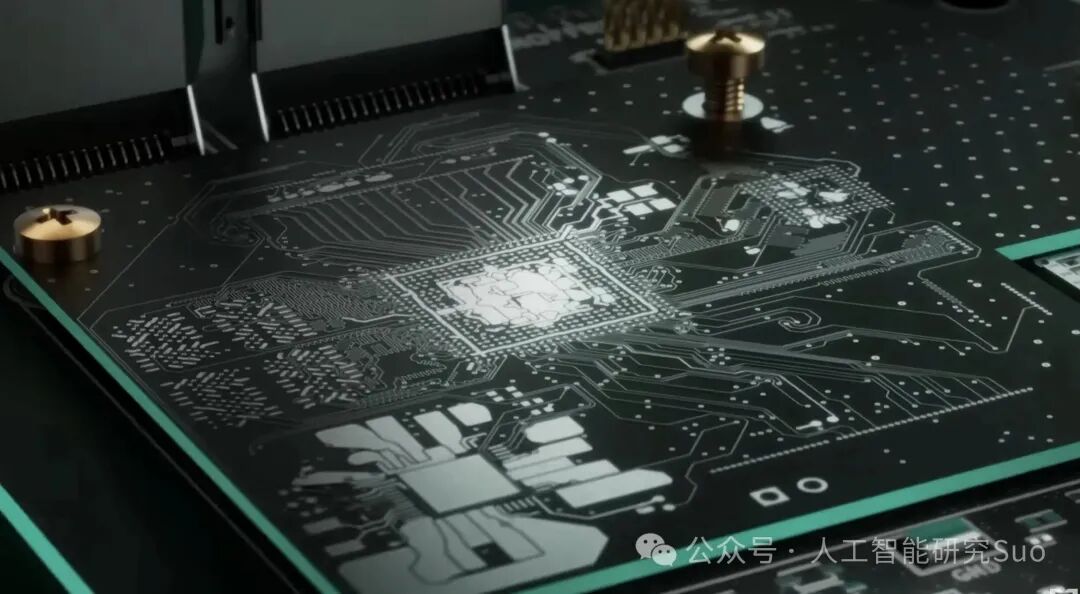

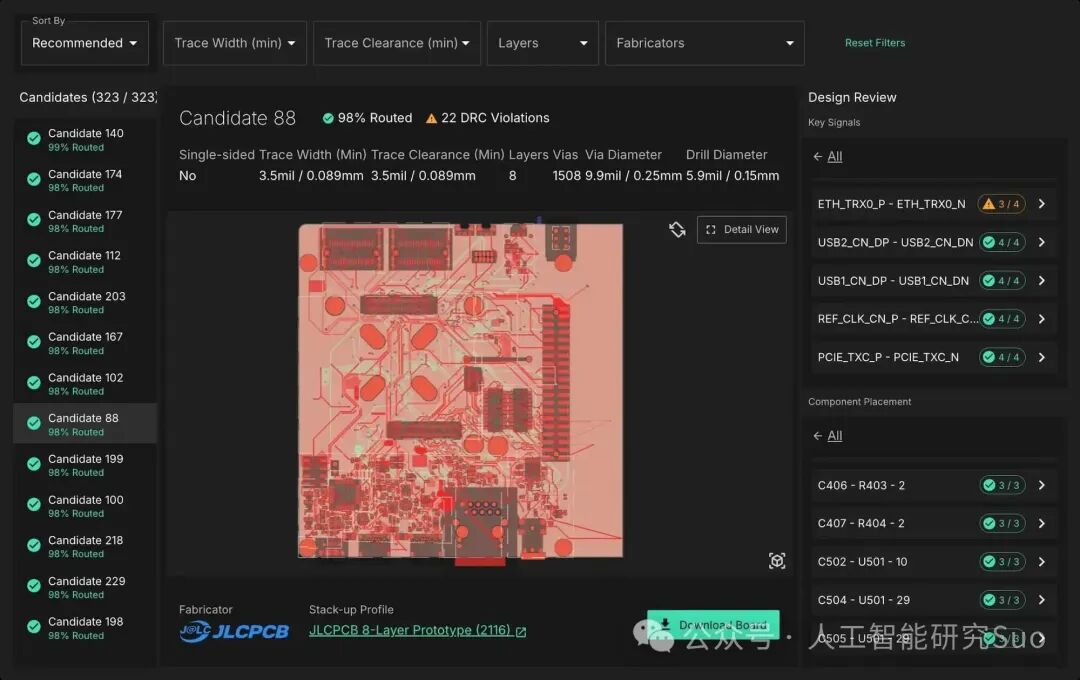

你把原理图扔进去，它会在后台同时生成几十甚至上百种不同的布局方案。

方案 A：可能是 4 层板，成本最低；

方案 B：可能是 6 层板，信号完整性最好；

方案 C：可能是体积最小，适合塞进狭窄空间。

这感觉就像什么？

就像你要去一个陌生的地方，传统的做法是你自己拿着地图瞎转悠，走错路还得掉头。

而 Quilter 就像是给你开了上帝视角的超级导航，瞬间算出 10 条路线，并告诉你：“这条路最快，那条路风景最好，你自己选吧。”

你只需要坐在那里，喝着咖啡，像“选妃”一样挑出最满意的一个方案，然后下载到你的 Altium 或 KiCad 里微调一下就行了。

一周设计出一台电脑？这不是科幻

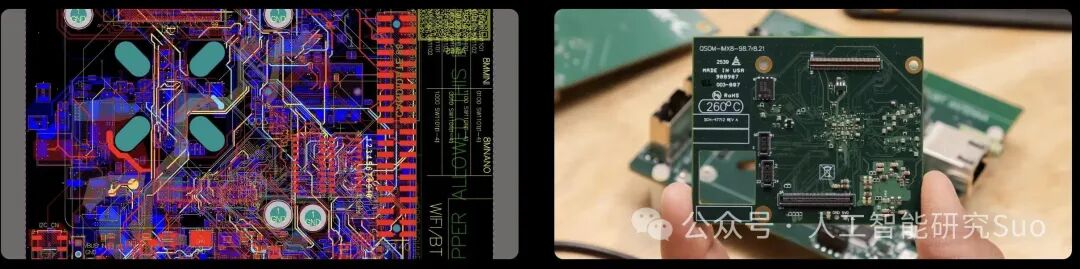

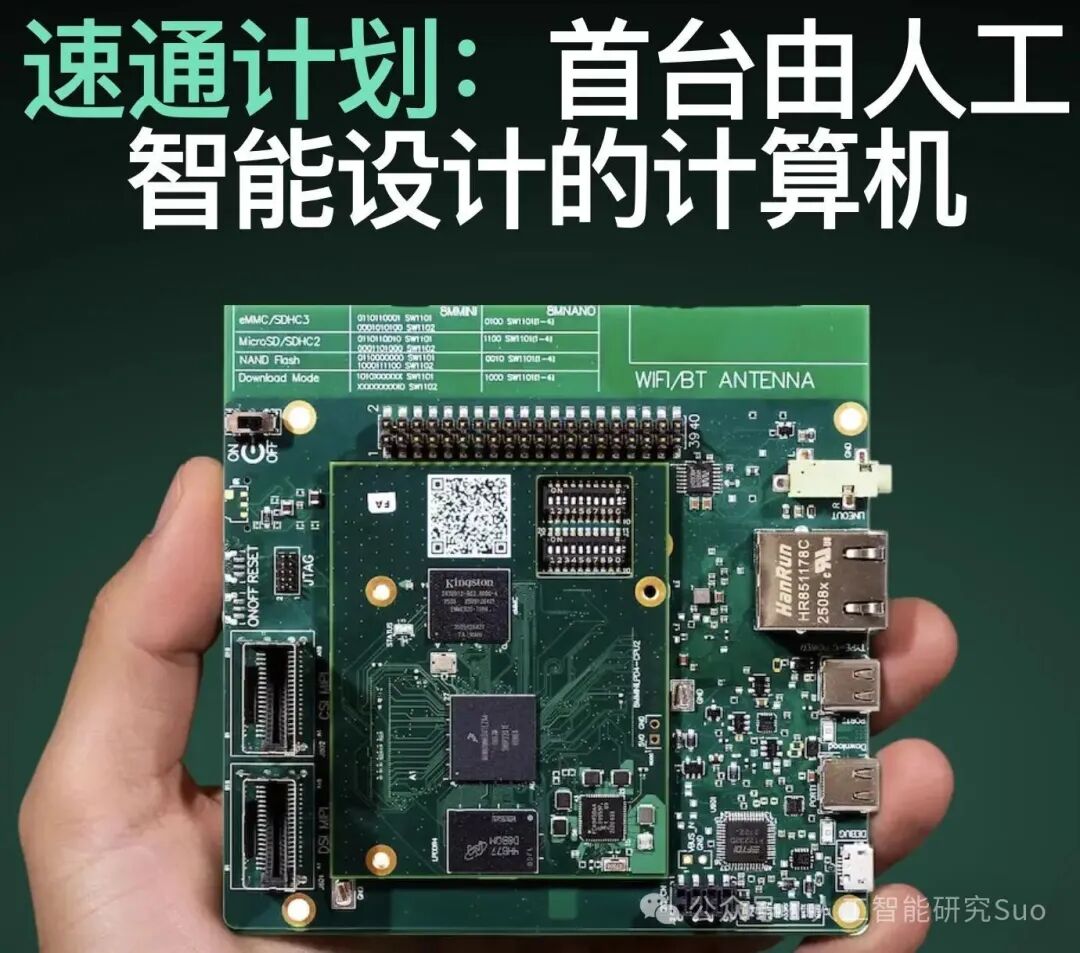

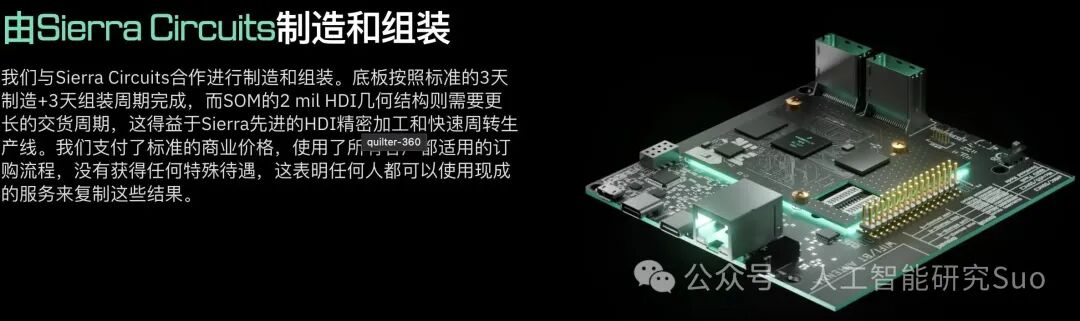

光说不练假把式。Quilter 官网放出了一个实战案例：Project Speedrun。

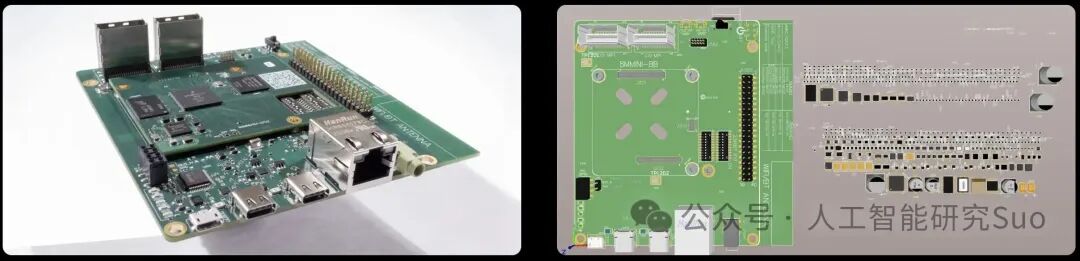

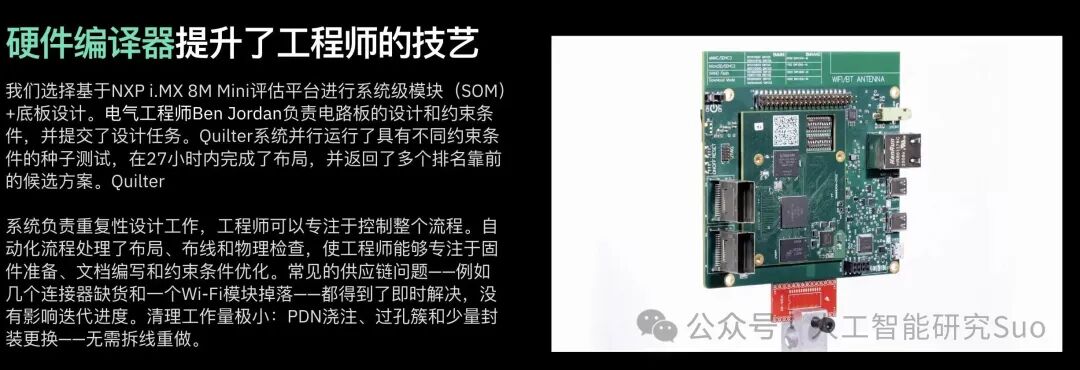

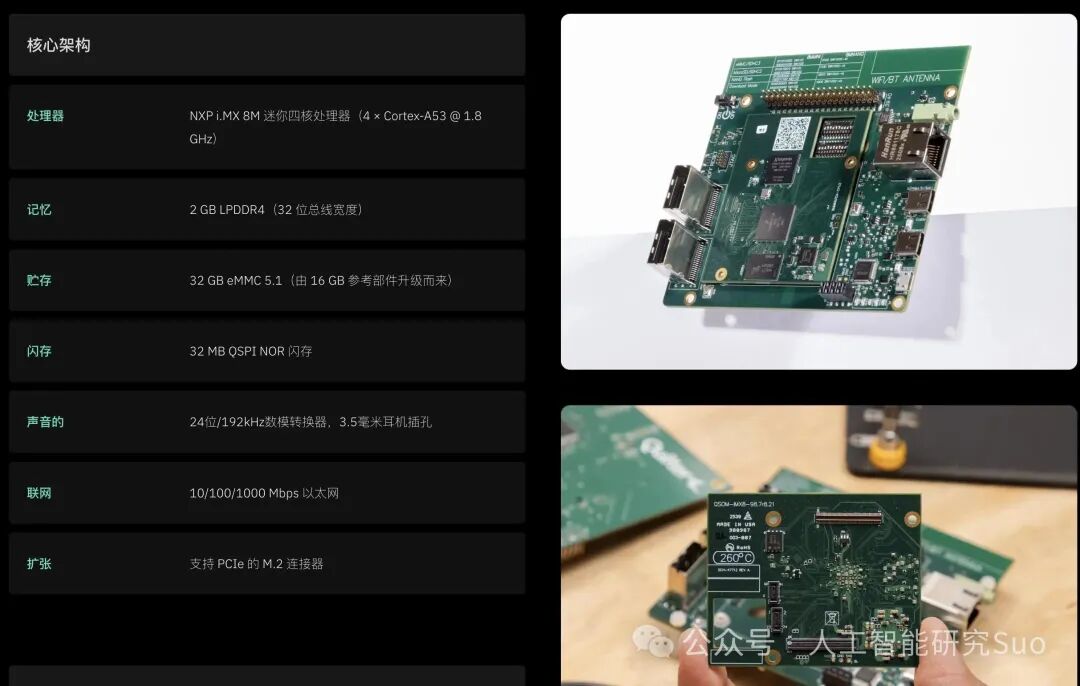

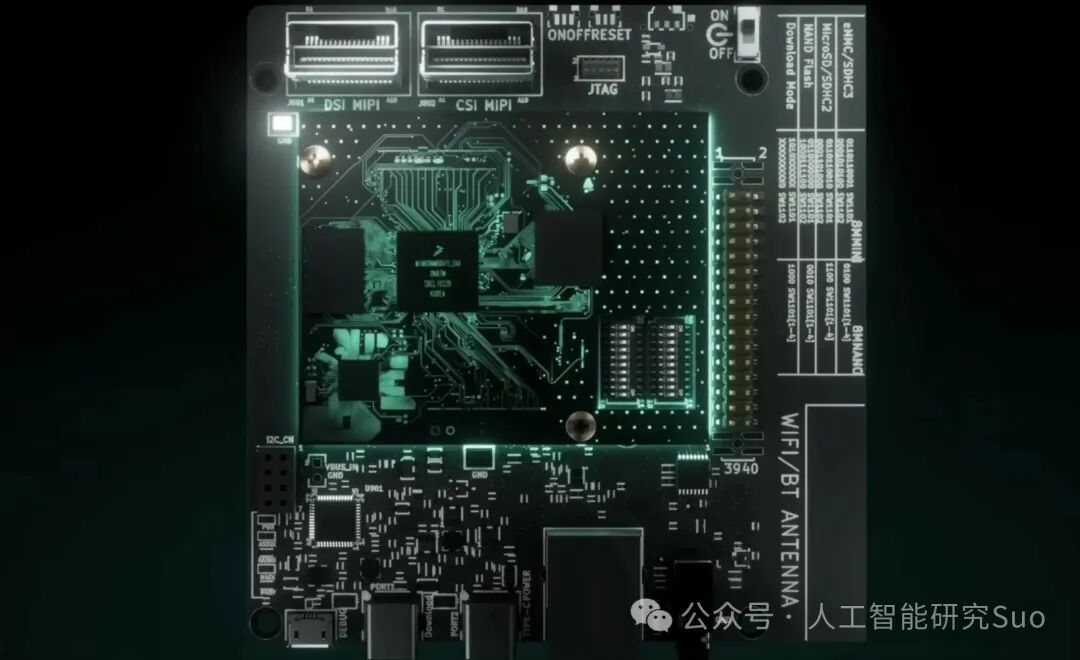

他们挑战用 AI 设计一个基于 NXP i.MX 8M 处理器的单板计算机（这可是相当复杂的板子，涉及到高速信号、DDR 内存等）。

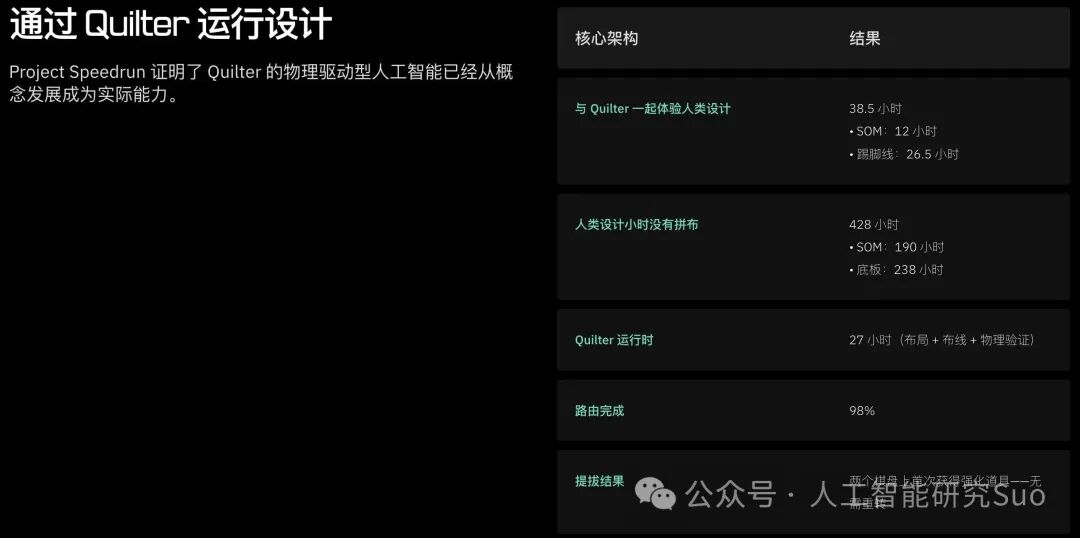

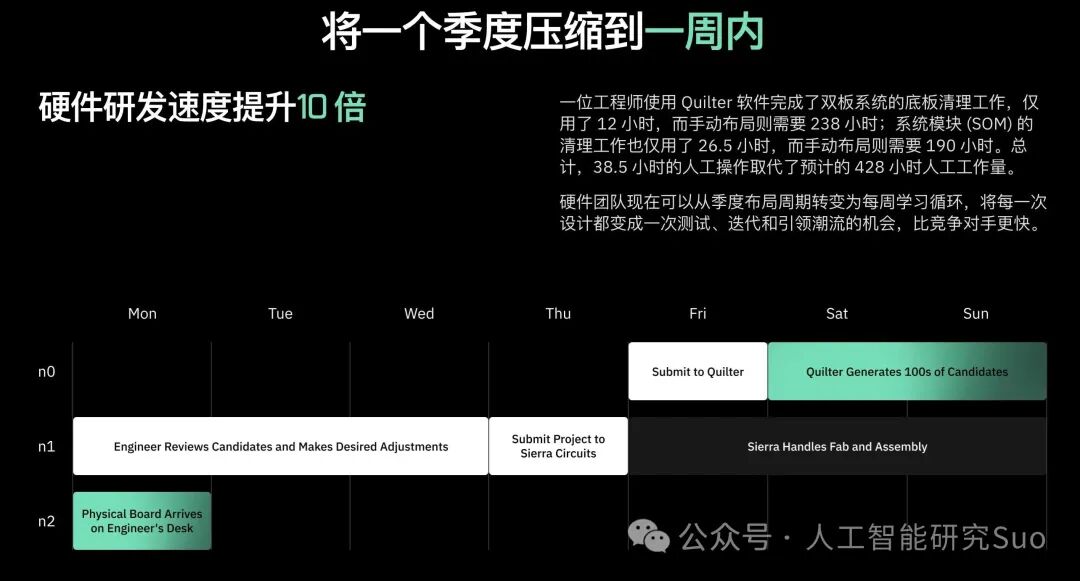

传统人工设计： 预估需要 6 周。

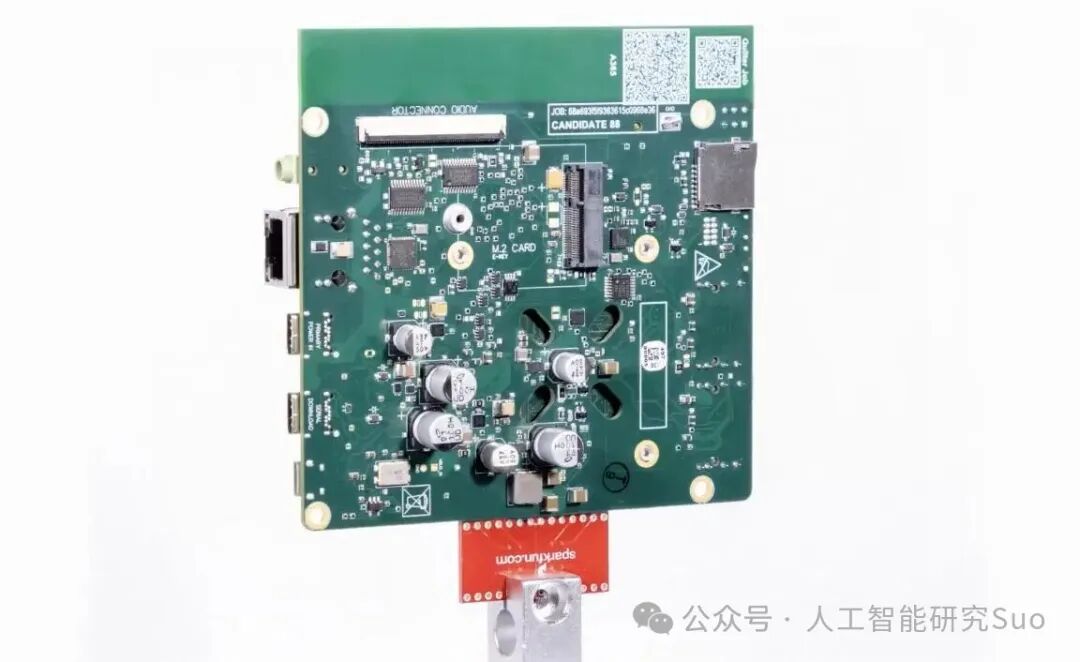

Quilter AI 设计： 只用了 不到 1 周！

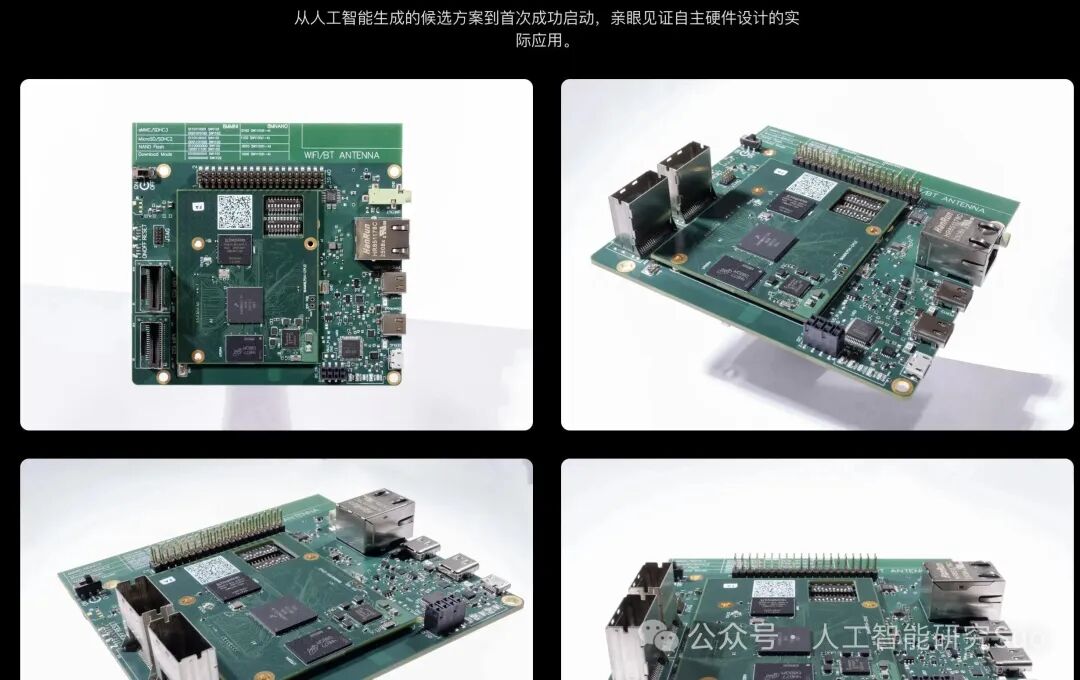

而且，板子一次点亮，甚至还能流畅运行视频通话和游戏。这效率提升简直是降维打击。

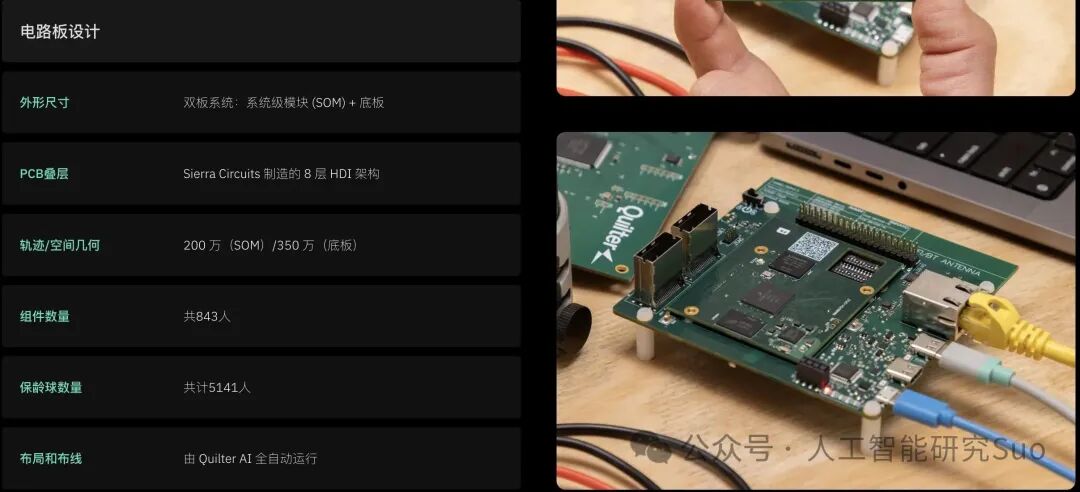

一个原本要4-6周的复杂电路板，它几小时就搞定。SpaceX和Amazon已经悄悄用它来处理内部项目。在官方演示中，它独立完成了一个843个元件的双板计算机系统98%的工作，人类工程师只需要当"监工"。

无缝衔接你的老工具

不用换工作流！你在Altium、Cadence、KiCAD里画的图，直接上传。Quilter处理完，导出的还是你原来的格式，该做DRC做DRC，该加丝印加丝印。它只是帮你干完了最枯燥的95%，留下最后的审美调整给你。

硬件工程师要失业了吗？

看到这里，很多朋友可能会慌：“完了，以后我是不是要丢饭碗了？”

其实我觉得，恰恰相反。

Quilter 的出现，是把硬件工程师从“搬砖工”变成了“建筑师”。

你想想，软件行业早就经历了类似的过程。几十年前的程序员用汇编语言写代码，要关心每一个寄存器的状态（就像我们在纠结每一根线的走法）。后来有了高级语言编译器，程序员只需要关心逻辑架构，剩下的交给编译器去生成机器码。

Quilter 就是硬件设计的“编译器”

它把我们从繁琐、重复、低价值的“拉线”工作中解放出来。以后，你的核心竞争力不再是谁拉线拉得快，而是：

你的系统架构设计得合不合理？

你的芯片选型有没有前瞻性？

你对产品的理解够不够深？

Quilter就像给你配了个不知疲倦的实习生，它负责把草稿画出来，你负责当导师和裁判。你可以尝试10种不同的叠层方案，测试5家制造商的工艺，探索3种外形尺寸——所有这些并行进行，成本几乎为零。

你的价值从"人肉布局器"升级为"硬件架构师"。

目前Quilter还在Beta期，可以免费试用。但已经有消息说，它正在训练目标是要设计出超越人类最高水平的电路板。不是吹牛，因为它能同时考虑几百个约束条件，而人脑最多几十个。

更恐怖的是，当这种AI与生成式原理图工具结合，会不会有一天，你只要说"给我做个带WiFi和AI加速器的嵌入式板"，它就自动从芯片选型到PCB出图一条龙？

创始人Sergiy Nesterenko有句话特别扎心："5年后，手动设计PCB会感觉像手写编译代码一样古老。"
