前言

五子棋是个经典棋类游戏，规则简单但策略丰富。要做五子棋游戏，第一步就是把棋盘画出来。

棋盘看起来就是一堆横竖线，但要画得好看、画得准确，还是有些讲究的。这篇就来聊聊怎么用Flutter的CustomPaint绘制一个标准的五子棋棋盘。

棋盘长什么样

标准五子棋棋盘是15×15的网格，棋子下在线的交叉点上，不是格子里面。

棋盘上还有9个小黑点，叫星位，用来帮助定位。中间那个叫天元，四个角附近各有一个，四条边中间各有一个。

我们要画的就是这些：横线、竖线、星位点。

为什么用CustomPaint

Flutter提供了很多现成的Widget，但没有"棋盘"这种东西。遇到这种自定义图形，就要用CustomPaint。

CustomPaint让你可以直接在Canvas上画任何东西：线条、圆形、矩形、曲线、文字……只要你能想到的，都能画。

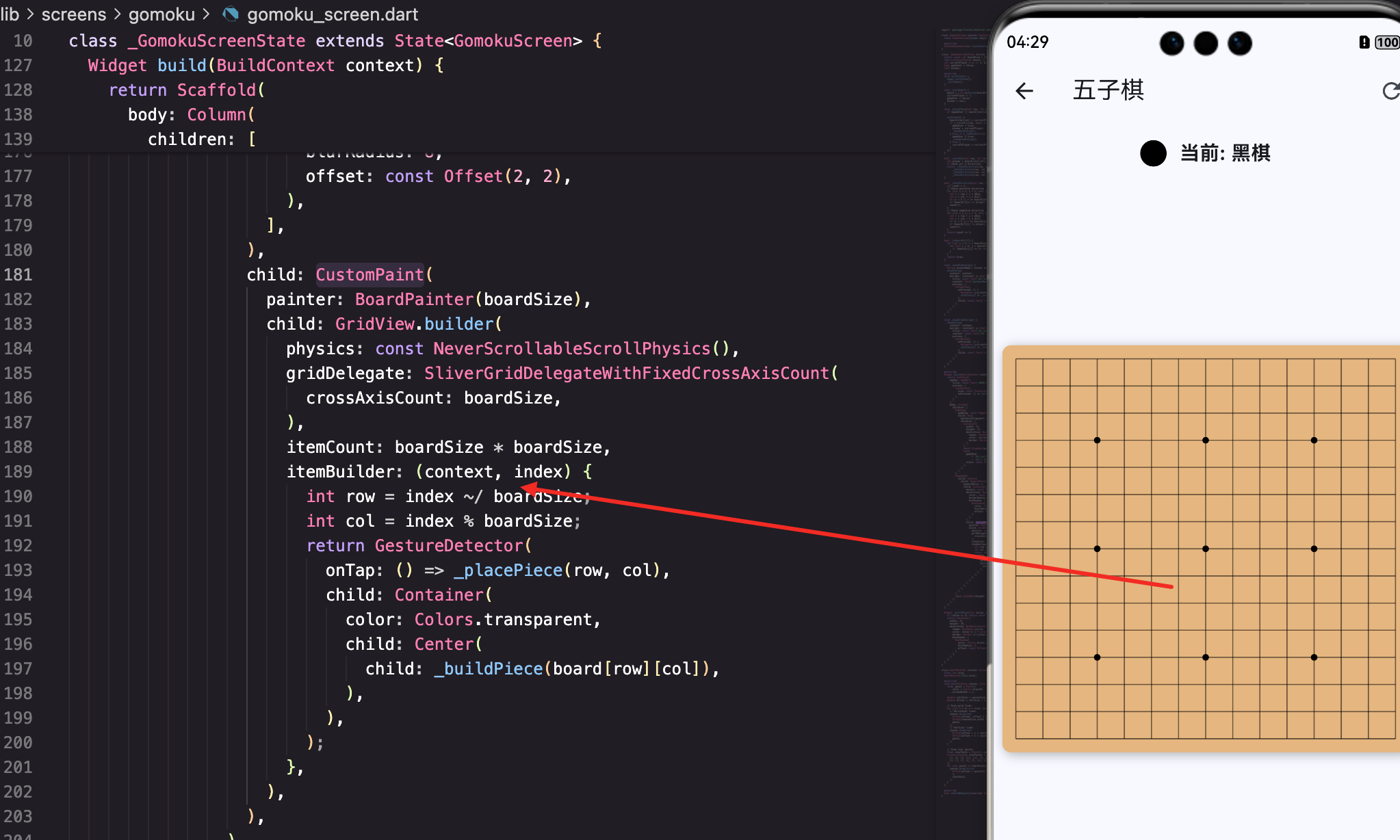

child: CustomPaint(
  painter: BoardPainter(boardSize),
  child: GridView.builder(

CustomPaint有两个重要属性：

• painter: 一个CustomPainter对象，负责绑制内容
• child: 子Widget，会显示在绑制内容之上

我们把棋盘线画在底层，棋子放在上层的GridView里，这样棋盘和棋子就分离了，各管各的。

💡 为什么不把棋子也画在Canvas上？ 可以，但没必要。棋子需要响应点击，用Widget更方便。Canvas绑制的内容是"死"的，不能直接响应手势。

BoardPainter类

绑制逻辑写在BoardPainter里：

class BoardPainter extends CustomPainter {
  final int size;
  BoardPainter(this.size);

继承CustomPainter，构造函数接收棋盘大小。五子棋是15，围棋是19，这样写通用性更好。

CustomPainter要求实现两个方法：paint和shouldRepaint。

paint方法：画笔准备

@override
void paint(Canvas canvas, Size canvasSize) {
  final paint = Paint()
    ..color = Colors.black54
    ..strokeWidth = 1;

paint方法是绑制的核心，Flutter会把Canvas和尺寸传进来。

首先创建一个Paint对象，这是画笔。设置两个属性：

• color: 线条颜色，用半透明黑色（black54），不会太刺眼
• strokeWidth: 线条宽度，1像素，细一点好看

..是Dart的级联操作符，可以连续调用同一个对象的方法或设置属性，最后返回这个对象本身。等价于：

final paint = Paint();
paint.color = Colors.black54;
paint.strokeWidth = 1;

但级联写法更简洁。

计算格子大小

  double cellSize = canvasSize.width / size;
  double offset = cellSize / 2;

canvasSize.width是画布宽度，除以size（15）得到每个格子的大小。

offset是偏移量，等于半个格子。为什么要这个？

因为棋子下在交叉点上，不是格子中心。如果线从边缘开始画，第一条线就贴着边，交叉点也贴着边，棋子会有一半在棋盘外面。

加上offset后，第一条线距离边缘半个格子，最后一条线也距离边缘半个格子，棋子就完整地在棋盘内了。

💡 这个offset我也是调了几次才对的。一开始没加，棋子显示不全，后来想明白了交叉点和格子的关系。

画网格线

  // Draw grid lines
  for (int i = 0; i < size; i++) {
    // Horizontal lines
    canvas.drawLine(
      Offset(offset, offset + i * cellSize),
      Offset(canvasSize.width - offset, offset + i * cellSize),
      paint,
    );

用for循环画15条横线。

canvas.drawLine需要三个参数：

• 起点: Offset对象，表示坐标
• 终点: Offset对象
• 画笔: Paint对象

横线的特点是Y坐标相同，X坐标从左到右。

起点：Offset(offset, offset + i * cellSize)

• X = offset，距离左边缘半个格子
• Y = offset + i * cellSize，第i条线的Y坐标

终点：Offset(canvasSize.width - offset, offset + i * cellSize)

• X = canvasSize.width - offset，距离右边缘半个格子
• Y = 和起点一样

这样每条横线都是从左到右，等间距排列。

画竖线

    // Vertical lines
    canvas.drawLine(
      Offset(offset + i * cellSize, offset),
      Offset(offset + i * cellSize, canvasSize.height - offset),
      paint,
    );
  }

竖线和横线类似，只是X坐标相同，Y坐标从上到下。

起点：Offset(offset + i * cellSize, offset)

• X = offset + i * cellSize，第i条线的X坐标
• Y = offset，距离上边缘半个格子

终点：Offset(offset + i * cellSize, canvasSize.height - offset)

• X = 和起点一样
• Y = canvasSize.height - offset，距离下边缘半个格子

横线和竖线在同一个for循环里画，效率更高。

画星位点

  // Draw star points
  final starPaint = Paint()..color = Colors.black;
  List<List<int>> starPoints = [
    [3, 3], [3, 11], [11, 3], [11, 11], [7, 7],
    [3, 7], [7, 3], [7, 11], [11, 7]
  ];

星位点用另一个画笔，纯黑色，不需要设置strokeWidth因为我们画的是实心圆。

starPoints是星位的坐标列表，9个点：

• 四个角：[3,3]、[3,11]、[11,3]、[11,11]
• 天元：[7,7]
• 四边中点：[3,7]、[7,3]、[7,11]、[11,7]

为什么是3、7、11？因为棋盘是0-14共15条线，3和11距离边缘4格，7是正中间。这是标准五子棋的星位位置。

  for (var point in starPoints) {
    canvas.drawCircle(
      Offset(offset + point[0] * cellSize, offset + point[1] * cellSize),
      3,
      starPaint,
    );
  }

遍历每个星位，用drawCircle画实心圆。

参数：

• 圆心: 根据坐标计算，和画线的逻辑一样
• 半径: 3像素，小圆点
• 画笔: starPaint

💡 半径3是试出来的，太大会挡住棋子，太小看不清。3刚好合适。

shouldRepaint方法

@override
bool shouldRepaint(covariant CustomPainter oldDelegate) => false;

这个方法告诉Flutter什么时候需要重新绘制。

返回false表示永远不重绘。因为棋盘是静态的，画一次就够了，不会变化。

如果棋盘大小可能变化，就要返回true或者比较新旧size：

@override
bool shouldRepaint(covariant BoardPainter oldDelegate) {
  return oldDelegate.size != size;
}

但我们的棋盘大小固定是15，所以直接返回false，省点性能。

棋盘容器

CustomPaint外面还包了一层Container：

child: Container(
  margin: const EdgeInsets.all(8),
  decoration: BoxDecoration(
    color: const Color(0xFFDEB887),
    borderRadius: BorderRadius.circular(8),
    boxShadow: [
      BoxShadow(
        color: Colors.black.withOpacity(0.3),
        blurRadius: 8,
        offset: const Offset(2, 2),
      ),
    ],
  ),

这个Container负责棋盘的外观装饰：

背景色

color: const Color(0xFFDEB887),

0xFFDEB887是一个十六进制颜色值，对应的是浅棕色，模拟木质棋盘的感觉。

这个颜色叫"BurlyWood"，是CSS标准色之一。我没有自己调色，直接用了这个经典的木纹色。

圆角

borderRadius: BorderRadius.circular(8),

四个角都是8像素的圆角，看起来柔和一些，不会太生硬。

阴影

boxShadow: [
  BoxShadow(
    color: Colors.black.withOpacity(0.3),
    blurRadius: 8,
    offset: const Offset(2, 2),
  ),
],

加一个阴影让棋盘有立体感，像是浮在页面上。

• color: 30%透明度的黑色，不会太重
• blurRadius: 模糊半径8像素，阴影边缘柔和
• offset: 向右下偏移2像素，模拟光源在左上方

AspectRatio保持正方形

child: AspectRatio(
  aspectRatio: 1,
  child: Container(

棋盘必须是正方形，不能被拉伸变形。

AspectRatio组件可以强制子Widget保持指定的宽高比。aspectRatio: 1表示宽高比1:1，就是正方形。

不管屏幕多宽多高，棋盘都会是正方形，只是大小会变化。

Expanded填充剩余空间

Expanded(
  child: Center(
    child: AspectRatio(

Expanded让棋盘区域占据Column的剩余空间。

页面布局是：

1. 顶部状态栏（固定高度）
2. 棋盘区域（Expanded，占剩余空间）
3. 底部留白（固定高度）

Center让棋盘在区域内居中显示。

完整的绘制流程

总结一下棋盘绘制的完整流程：

1. Expanded 占据剩余空间
2. Center 居中
3. AspectRatio 保持正方形
4. Container 添加背景色、圆角、阴影
5. CustomPaint 绑制网格线和星位点
6. GridView 放置棋子（在CustomPaint的child里）

每一层都有自己的职责，组合起来就是完整的棋盘。

Canvas坐标系

补充一下Canvas的坐标系知识：

• 原点在左上角
• X轴向右为正
• Y轴向下为正

这和数学里的坐标系不一样（数学里Y轴向上为正），但和大多数图形系统一致。

所以Offset(0, 0)是左上角，Offset(width, height)是右下角。

画线时要注意这个坐标系，不然线会画到奇怪的位置。

性能考虑

CustomPaint的性能通常很好，但有几点要注意：

1. shouldRepaint返回false：静态内容不要重绘
2. Paint对象复用：不要在paint方法里频繁创建Paint
3. 避免复杂计算：paint方法会被频繁调用，复杂计算放到外面

我们的棋盘实现已经考虑了这些：

• shouldRepaint返回false
• Paint对象在方法开头创建一次
• 坐标计算很简单，就是乘法和加法

15×15的网格，画30条线和9个点，性能完全没问题。

小结

这篇讲了五子棋棋盘的绘制，核心知识点：

• CustomPaint：Flutter自定义绑制的入口，painter属性指定绘制逻辑
• CustomPainter：实现paint和shouldRepaint方法
• Paint对象：画笔，设置颜色、线宽等属性
• Canvas.drawLine：画直线，需要起点、终点、画笔
• Canvas.drawCircle：画圆，需要圆心、半径、画笔
• offset偏移：让网格线不贴边，棋子能完整显示
• 星位点：9个小黑点，帮助定位
• AspectRatio：保持棋盘正方形
• BoxDecoration：背景色、圆角、阴影，让棋盘更好看

棋盘画好了，下一步就是放棋子了。黑白棋子怎么画、怎么交替落子，那是另一个话题。

---
