在光伏产业向“规模化、精细化、高价值”转型的背景下，单一功能的光伏设备已难以满足“双碳”目标下的管理需求——计量数据不准导致“不可测”，运维响应滞后造成“不可控”，数据溯源缺失引发“不可信”，场景适配不足致使“不可用”。光伏四可装置正是针对这些痛点，以“可测为基础、可控为核心、可信为保障、可用为目标”构建的一体化智能装置，详细了解光伏四可装置服务:壹.叁.柒-伍.零.零.肆-陆.贰.零.零。其总体架构通过分层解耦设计与全链路系统集成，实现了光伏数据从采集到应用的全流程优化，为光伏资产高效管理提供了核心支撑。

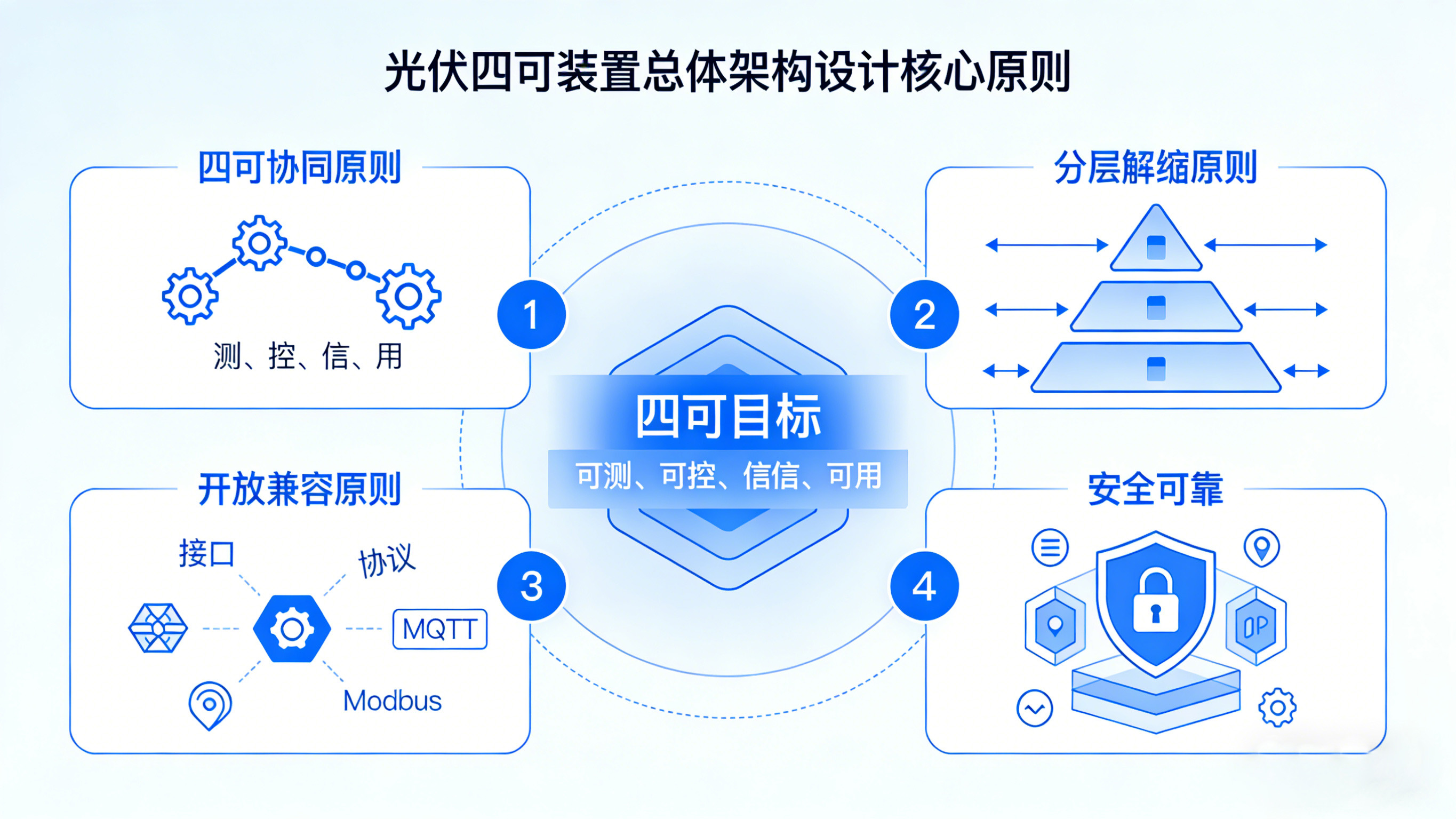

一、架构设计核心原则：锚定四可目标的底层逻辑

光伏四可装置的架构设计并非简单的技术堆砌，而是以“四可”目标为导向，遵循四大核心原则，确保架构的科学性与实用性：

• 其一，四可协同原则。

架构设计打破“测、控、信、用”功能割裂的传统模式，将各功能模块深度融合——可测数据为可控调度提供依据，可信机制为数据应用筑牢屏障，可用目标反向驱动前三者的技术优化，形成“数据-决策-价值”的协同闭环。

• 其二，分层解耦原则。

采用“感知-传输-服务-应用”的分层架构，各层功能边界清晰，通过标准化接口实现松耦合连接，既便于单一模块的升级迭代，又降低了全系统的维护成本。例如，感知层的传感器更新无需改动传输层的通信协议，提升了架构的灵活性。

• 其三，开放兼容原则。

架构设计适配集中式光伏、分布式光伏、BIPV等多元应用场景，支持与电网调度平台、碳交易系统、储能管理系统的无缝对接，同时兼容不同品牌的光伏组件、逆变器等设备，避免“设备孤岛”与“数据孤岛”。

• 其四，安全可靠原则。

将数据安全与设备安全贯穿架构全流程，通过加密传输、可信存证、故障冗余等技术，确保极端天气、电磁干扰、网络攻击等场景下装置的稳定运行，以及光伏数据的完整性与保密性。

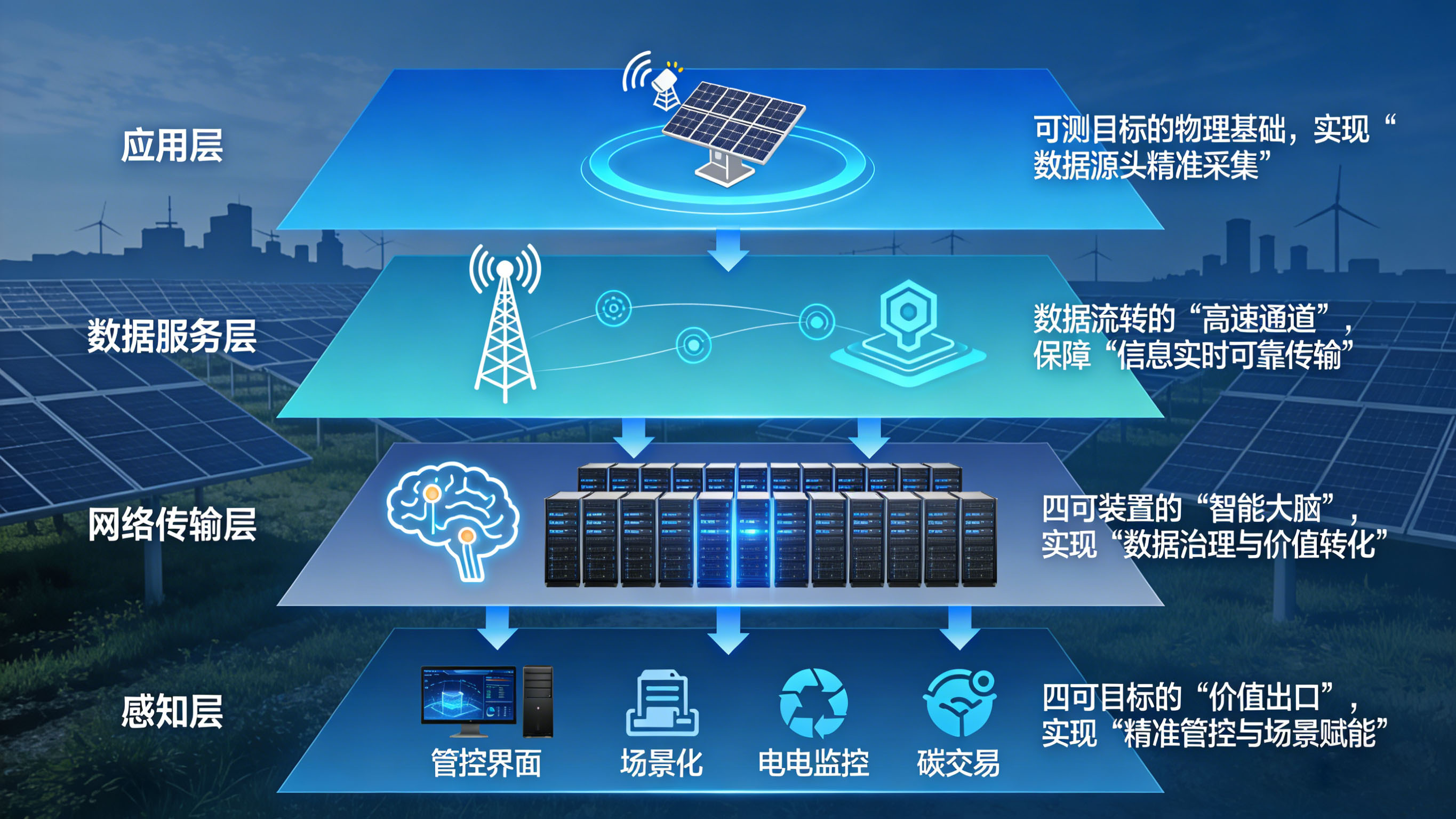

二、分层模型设计：从物理感知到价值输出的全链路架构

光伏四可装置的分层模型以“数据流转”为核心脉络，自上而下分为感知层、网络传输层、数据服务层、应用层四个层级，各层级既独立承载特定功能，又通过数据交互形成有机整体，共同支撑“四可”目标的实现。

1. 感知层：可测目标的物理基础，实现“数据源头精准采集”

感知层是四可装置的数据入口，核心功能是实现光伏系统运行状态、环境参数、能源数据的高精度采集，为后续功能提供可靠的数据支撑，是“可测”目标的直接载体。该层通过模块化设计集成三类核心感知单元：

• 一是高精度计量单元

采用0.1级霍尔电流传感器与分压式电压传感器，实时采集光伏组件的输出电流、电压，逆变器的有功功率、无功功率等电参数，采集频率达10Hz，确保数据的时效性与准确性；针对“自发自用、余电上网”场景，额外集成双向计量模块，精准区分自用与上网电量，误差控制在±0.1%以内。

• 二是多维度环境感知单元

部署光照强度传感器、组件温度传感器、环境温湿度传感器、风速传感器，同步采集影响光伏出力的关键环境参数——其中光照传感器采用硅基光电二极管，测量范围0-2000W/㎡，精度±5W/㎡，为光伏出力预测提供数据依据。

• 三是设备状态监测单元

通过振动传感器、红外温度传感器监测逆变器、汇流箱等关键设备的运行状态，例如利用振动传感器捕捉逆变器风扇异常振动，通过红外传感器检测组件热斑现象，实现设备故障的早发现、早预警。

2. 网络传输层：数据流转的“高速通道”，保障“信息实时可靠传输”

网络传输层承担感知层数据向数据服务层流转的核心任务，需解决“远距离、多场景、低延迟”的传输难题，为“可控”目标的实时性提供保障。该层采用“多元通信技术融合”方案，根据应用场景灵活适配传输方式：

• 针对工业园区、大型光伏电站等密集场景，采用工业以太网与5G专网结合的传输模式——工业以太网用于装置内部各模块的近距离通信，传输速率达100Mbps，延迟≤10ms；5G专网用于数据向远程平台的传输，支持海量数据的并行传输，确保光伏出力、设备状态等实时数据同步至调度中心。
• 针对偏远地区的集中式光伏电站，采用“5G+卫星通信”的冗余传输方案，解决偏远地区信号覆盖不足的问题，当5G信号中断时，自动切换至卫星通信模式，保障数据传输的连续性；针对分散的户用光伏场景，采用NB-IoT低功耗通信技术，单次电池续航可达5年以上，降低运维成本。

同时，该层集成数据加密模块，采用AES-256加密算法对传输数据进行加密处理，防止数据在传输过程中被篡改或窃取，为“可信”目标筑牢传输防线。

3. 数据服务层：四可装置的“智能大脑”，实现“数据治理与价值转化”

数据服务层是四可装置的核心枢纽，负责对传输层汇聚的数据进行治理、分析与存证，同时为应用层提供标准化的数据服务，是连接“可测”与“可控、可信、可用”的关键环节。该层包含四大核心模块：

（1）数据清洗与融合模块

采用边缘计算技术在本地完成数据预处理——通过异常值检测算法剔除传感器故障导致的错误数据，利用数据融合算法将电参数、环境参数、设备状态数据进行关联整合，生成标准化的光伏运行数据集，解决传统数据“格式异构、质量参差”的问题。

（2）可信存证模块

基于联盟区块链技术构建数据存证体系，将计量数据、设备状态数据、操作记录等关键信息进行上链存证，数据一旦上链无法篡改，且每一条数据都带有时间戳与设备唯一标识，实现“数据来源可查、流转可溯”，为碳资产核算、电力交易等场景提供可信数据凭证。

（3）AI智能分析模块

搭载光伏专用算法模型，实现三大核心功能：一是出力预测，结合历史数据与实时环境参数，预测未来24小时光伏出力，误差控制在5%以内；二是故障诊断，通过对比正常运行数据与实时数据，自动识别组件遮挡、逆变器故障等问题，诊断准确率达90%以上；三是优化调度，基于出力预测与用电负荷数据，生成储能充放、电网交互的优化策略。

（4）标准化接口模块

提供RESTful API、MQTT等标准化接口，支持与应用层各系统、第三方平台的无缝对接，实现数据的高效共享与交互。

4. 应用层：四可目标的“价值出口”，实现“精准管控与场景赋能”

应用层是四可装置的价值输出端，基于数据服务层提供的标准化数据与智能分析结果，面向不同用户群体提供多元化应用服务，全面落地“可控、可用”目标。该层按用户需求分为三大应用场景：

（1）运维管控场景

面向光伏运维企业提供远程运维平台，支持设备状态实时监控、故障自动告警、运维工单派发等功能——当系统检测到组件故障时，自动向运维人员手机APP推送告警信息与故障定位，将故障响应时间从传统的48小时缩短至2小时以内，大幅提升运维效率。

（2）能源调度场景

面向园区管理方与电网企业提供智能调度功能，支持光伏-储能-电网的协同管控。例如，在电价高峰时段，系统自动控制储能放电与光伏全额自用，降低购电成本；在电网负荷紧张时，响应电网需求响应指令，精准调节光伏出力，为电网提供调峰服务。某零碳园区应用该功能后，光伏自发自用率从65%提升至92%，年节约用电成本超150万元。

（3）价值应用场景

面向光伏企业与政府部门提供数据增值服务：一是碳资产服务，基于可信计量数据自动核算碳减排量，对接碳交易平台实现碳资产变现；二是能源报表服务，自动生成光伏发电量、上网电量、能耗分析等报表，支撑企业能源管理与政府监管；三是金融赋能服务，为光伏资产融资租赁、资产证券化提供可信运行数据，提升资产估值。

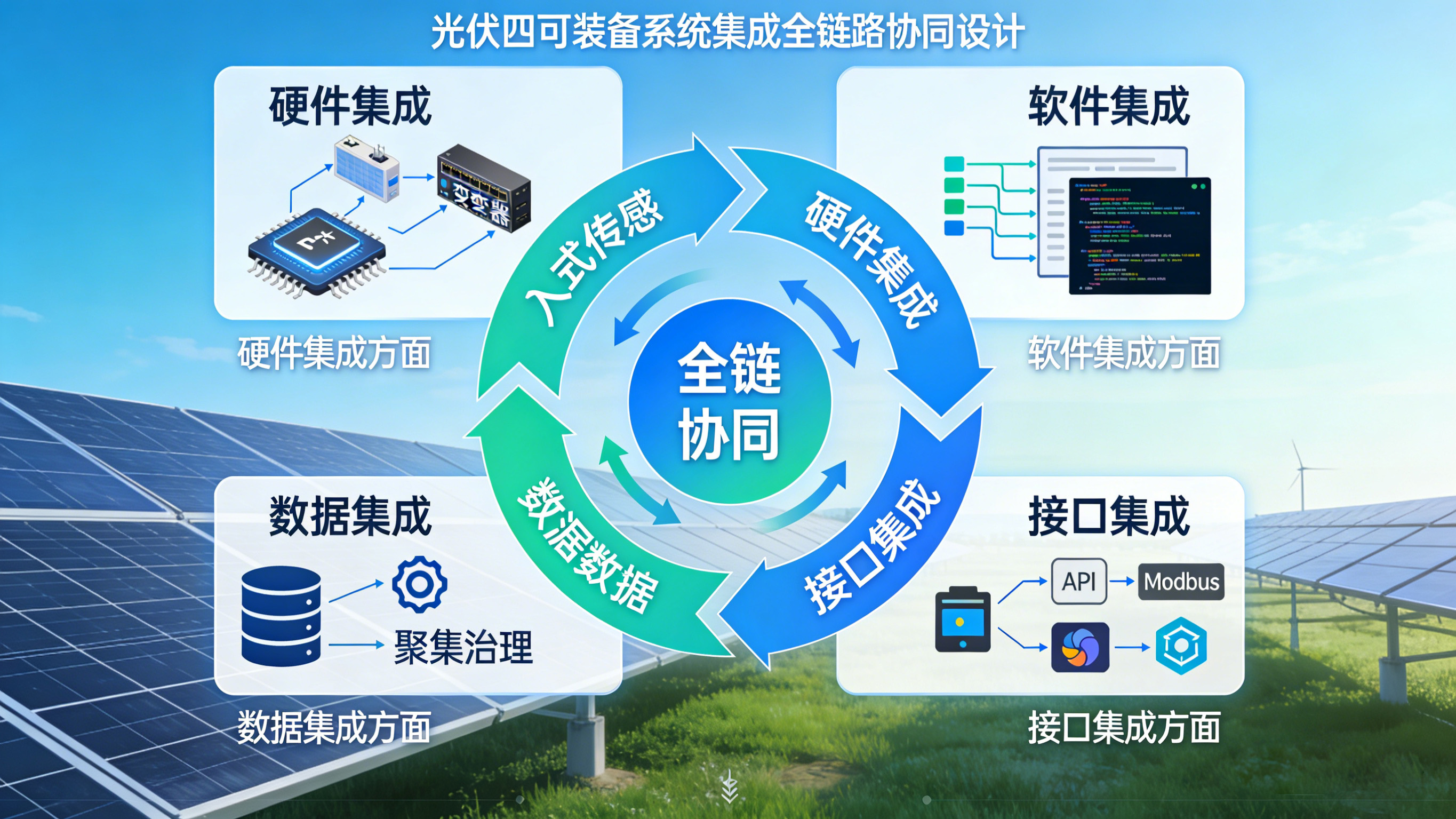

三、系统集成：打破边界的全链路协同设计

分层模型的高效运行依赖于全系统的深度集成，光伏四可装置通过“硬件-软件-数据-接口”四维集成，实现各层级、各模块的协同联动，同时融入光伏产业生态，提升装置的实用性与扩展性。

1、硬件集成方面

采用模块化硬件设计，将感知单元、传输模块、计算芯片等集成于统一的装置外壳中，外壳采用IP65防护等级的铝合金材质，适应屋顶、户外等复杂环境；同时预留硬件扩展接口，支持新增传感器、通信模块的接入，满足不同场景的定制化需求。

2、软件集成方面

构建统一的操作系统平台，采用“微服务架构”将数据采集、分析、管控等软件功能拆分为独立微服务，各服务通过标准化接口通信，既便于功能的独立升级，又确保系统运行的稳定性——例如升级AI算法时，无需停止整个装置运行，仅需更新算法微服务即可。

3、数据集成方面

建立统一的数据中台，实现装置内部数据与外部数据的融合——内部整合感知层、传输层的实时数据，外部接入电网电价数据、气象预报数据、碳市场行情数据，通过数据中台的统一治理，为应用层提供全面的数据支撑。

4、接口集成方面

采用标准化的行业接口协议，实现与光伏组件、逆变器等设备的“即插即用”，同时支持与电网调度系统、碳交易平台、储能管理系统的无缝对接。例如，通过国网标准的DL/T 645协议与电网交互，通过区块链智能合约与碳交易平台对接，确保数据在不同系统间的高效流转。

以架构创新驱动光伏管理升级

光伏四可装置的总体架构设计，通过分层解耦的模型构建与全链路的系统集成，彻底打破了传统光伏设备功能割裂的局限，实现了“测、控、信、用”的有机统一。这一架构不仅解决了光伏管理中的精准计量、实时管控、数据可信等核心难题，更激活了光伏资产的经济价值与社会价值。随着AI大模型、6G等技术的持续融入，未来的四可装置架构将向“自学习、自优化、自适配”的智能形态演进，进一步支撑光伏产业向高质量发展迈进，为双碳目标的实现提供更坚实的技术保障。
