RUHMI & RA8P1 教程 Part4 - 使用 RUHMI 转换 AI 模型文件

在这个环节，需要开发者自行准备：

• 一个 AI 模型文件，可以是来自各种标准测试中使用 AI 模型文件。由于 RUHMI 中带有量化工具，所以开发者使用的 AI 模型可以是经过 TFLite 量化过的，也可以交由 RUHMI 完成量化过程。本例中使用了一个基于 MINST 手写数字识别的样本库训练的模型，已经经过 TFLite 量化处理，可在本文的附件中获取。

通过 AI Navigator 调用 RUHMI 转换模型文件

前文的描述中，已经创建了包含 TFLM 运行时环境的 RA8P1 嵌入式工程，在本节中，将通过 AI Navigator 的图形界面调用RUHMI工具，转换预先准备好的模型文件minst_quant.tflite，生成可以调用 Ethus-U NPU硬件引擎计算神经网络推理过程的 C 源码。

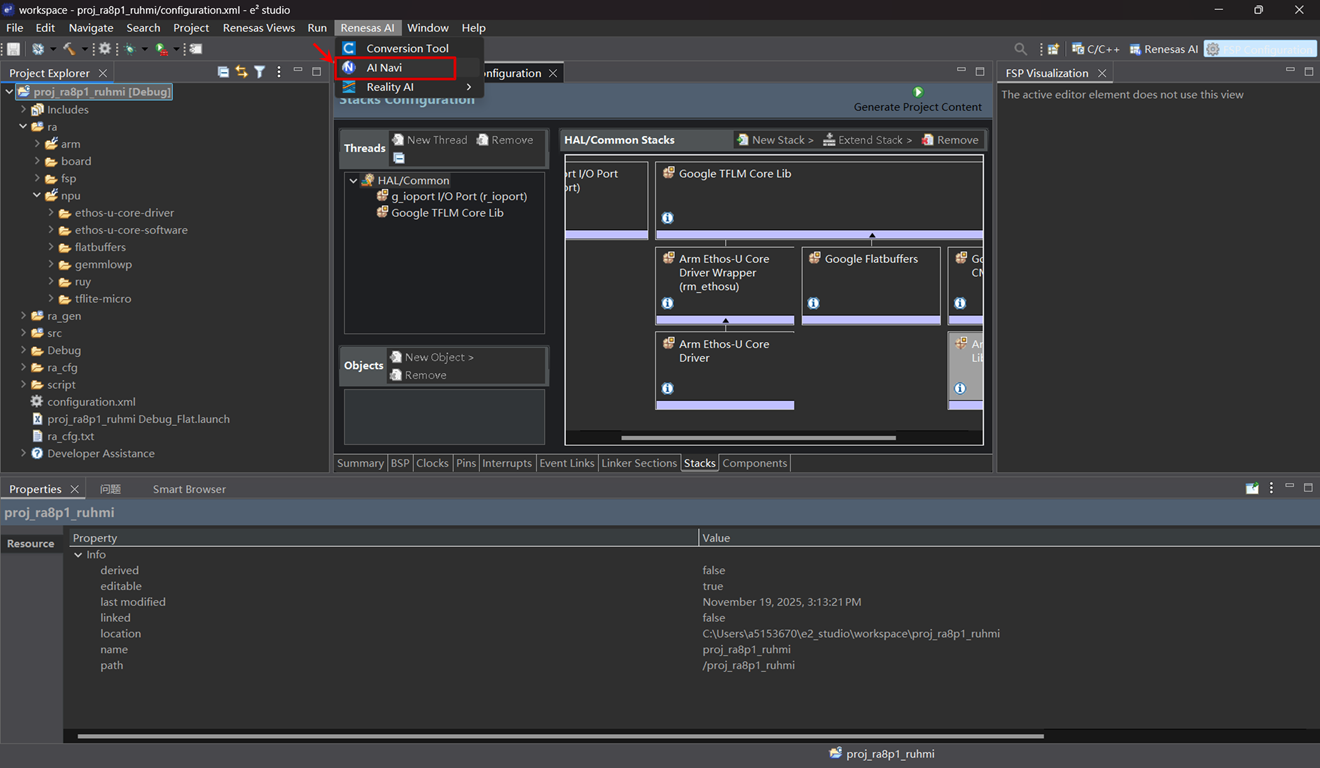

在 E2Studio IDE 的菜单栏中，找到“Renesas AI”，单击“Renesas AI-> AI Navi”，即可激活 AI Navigator 的对话页面。如图x所示。

图x 在E2Studio IDE中激活AI Navigator页面

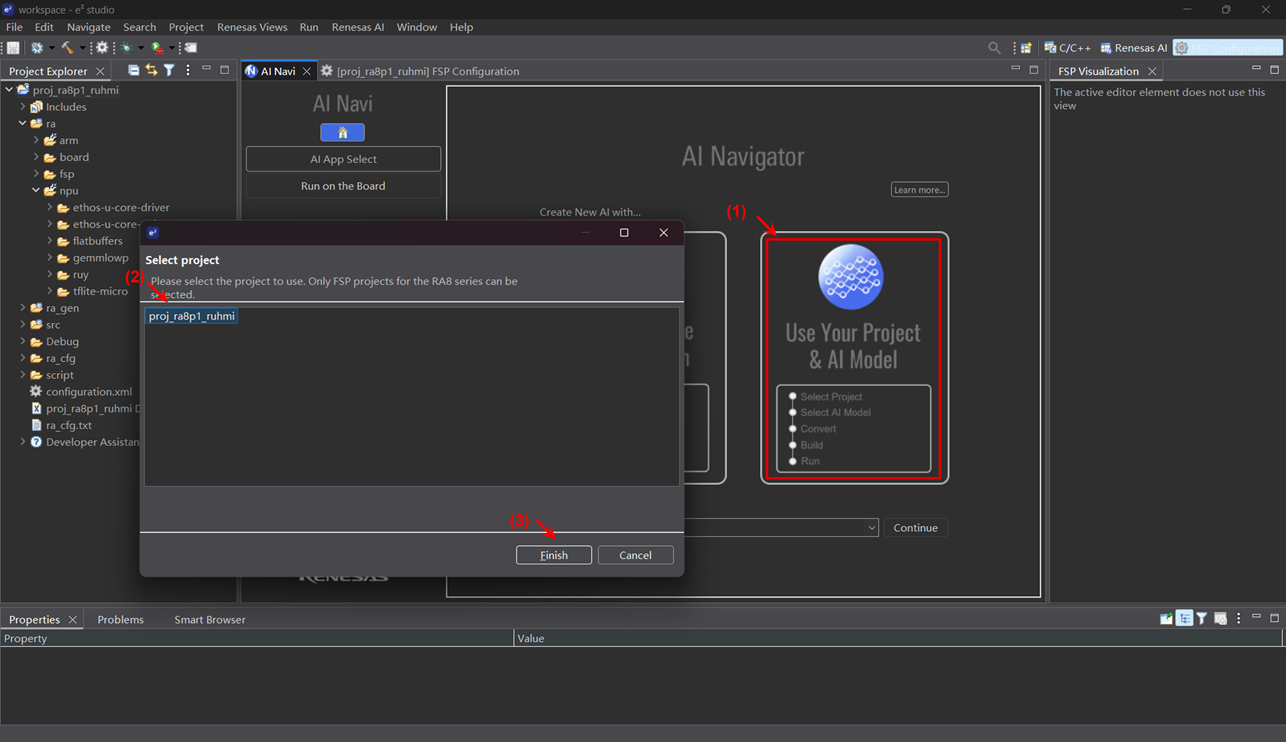

这里使用新建工程proj_ra8p1_ruhmi和预先准备好的minst_quant.tflite模型文件。对应地，在激活的 AI Navigator 对话页面中，应选择右侧的“Use Your Project & AI Model”。然后，在弹出的对话框中，选择当前的proj_ra8p1_ruhmi工程，单击“Finish”按钮，进入下一步操作。如图x所示。

图x 在AI Navigator中选定工程

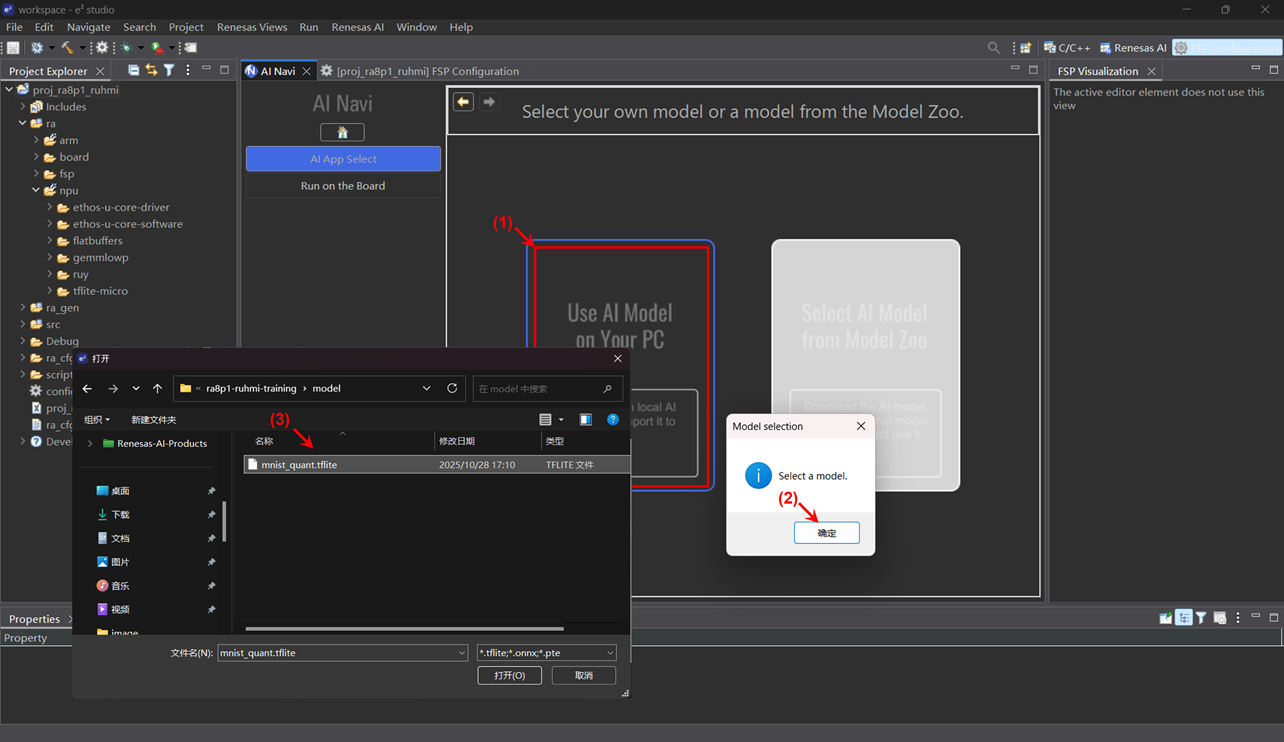

在接下来这个配置页面中，需要用户向 AI Navigator 传入预先准备的模型文件。单击对话页面的“Use AI Model on Your PC ”，弹出“Select a model.”的提示，确定后，在打开文件的对话框中找到即将要转换的模型文件。如图x所示。

图x 在AI Navigator中选定转换模型文件

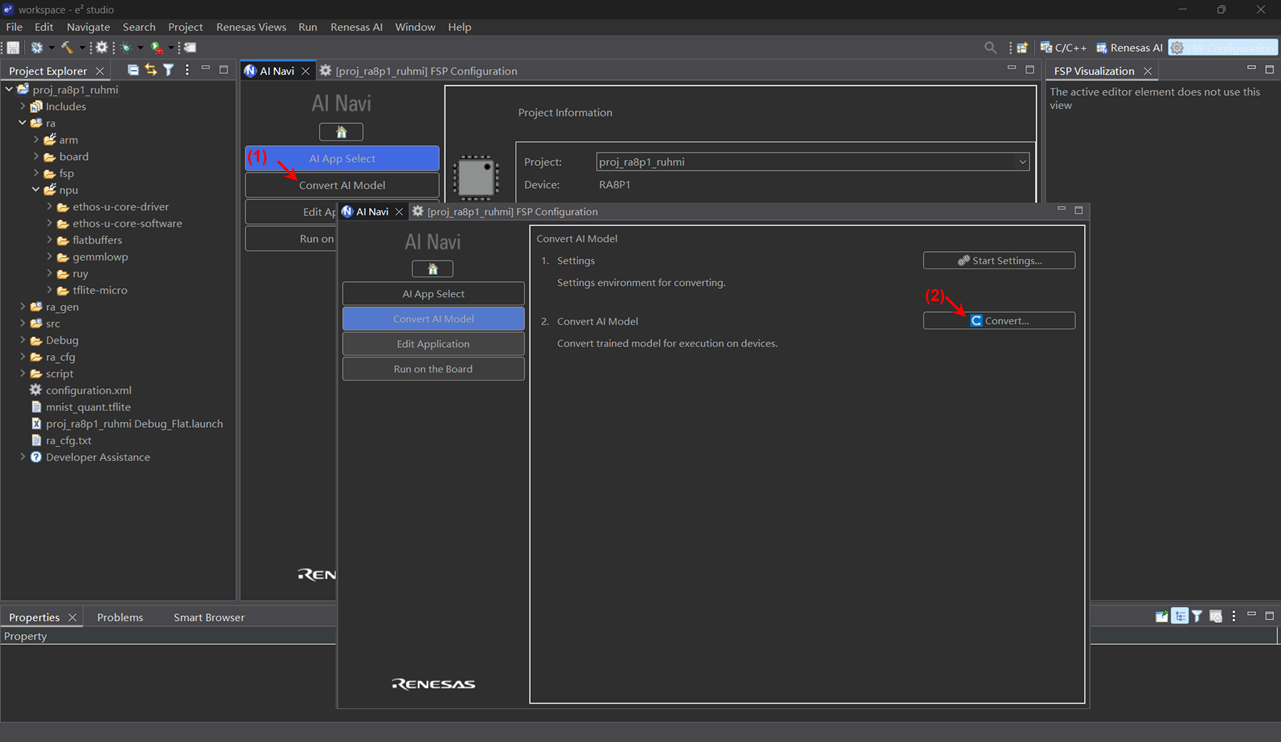

选定模型文件后，进入 AI Navigator 的另一个页面，直接点击“Convert AI Model”标签。进入新页面后，点击其中的“Convert…”按钮，进入下一步。如图x所示。

图x 在AI Navigator中启动转换

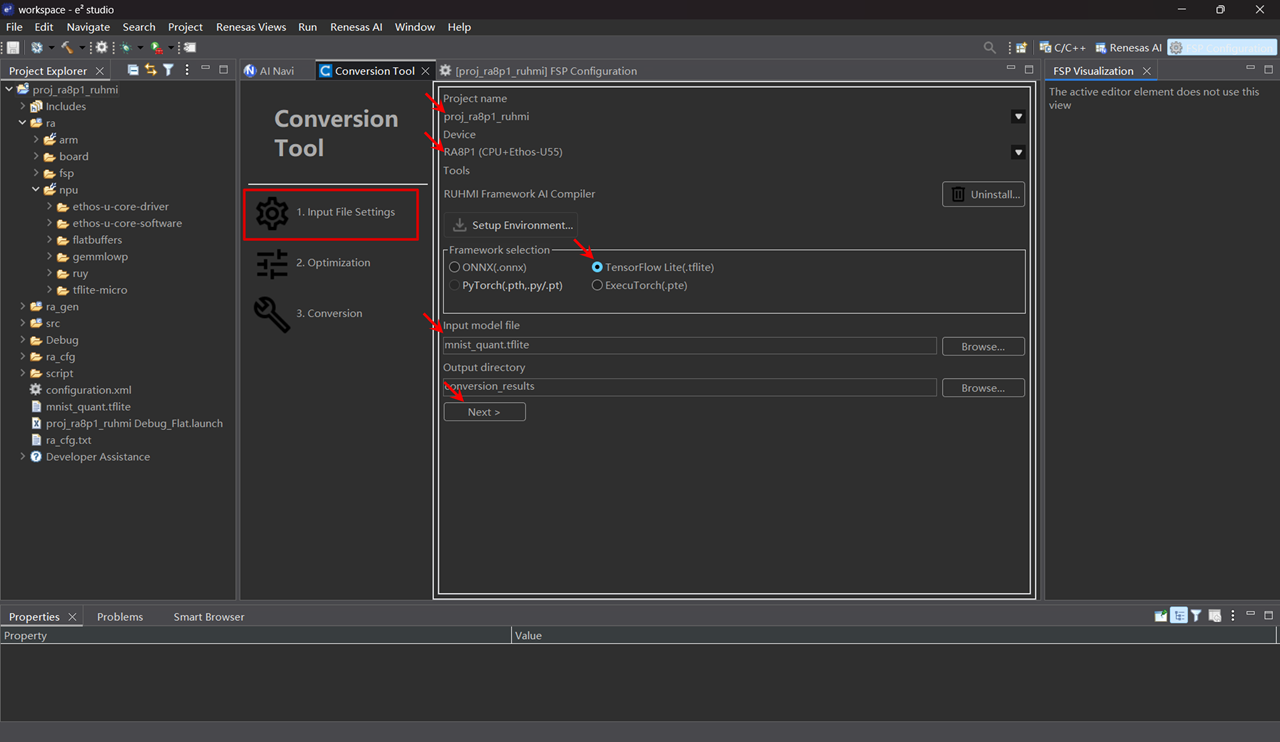

然而，此时此刻，期待的转换过程在并没有实际启动，而是从 AI Navigator 跳转到了另一个工具，Conversion Tool，的页面中。如图x所示，此时激活了Conversion Tool 的界面。在这个界面中，需要重新确认配置参数，其中包括指定芯片使用 Ethos-U55 NPU，指定模型框架格式、再次指定模型文件的路径等等。最后点击“Next”按钮，进入下一步。注意，Conversion Tool 即将调用 RUHMI 执行转换。

图x 在Conversion Tool中指定工程名、模型文件等

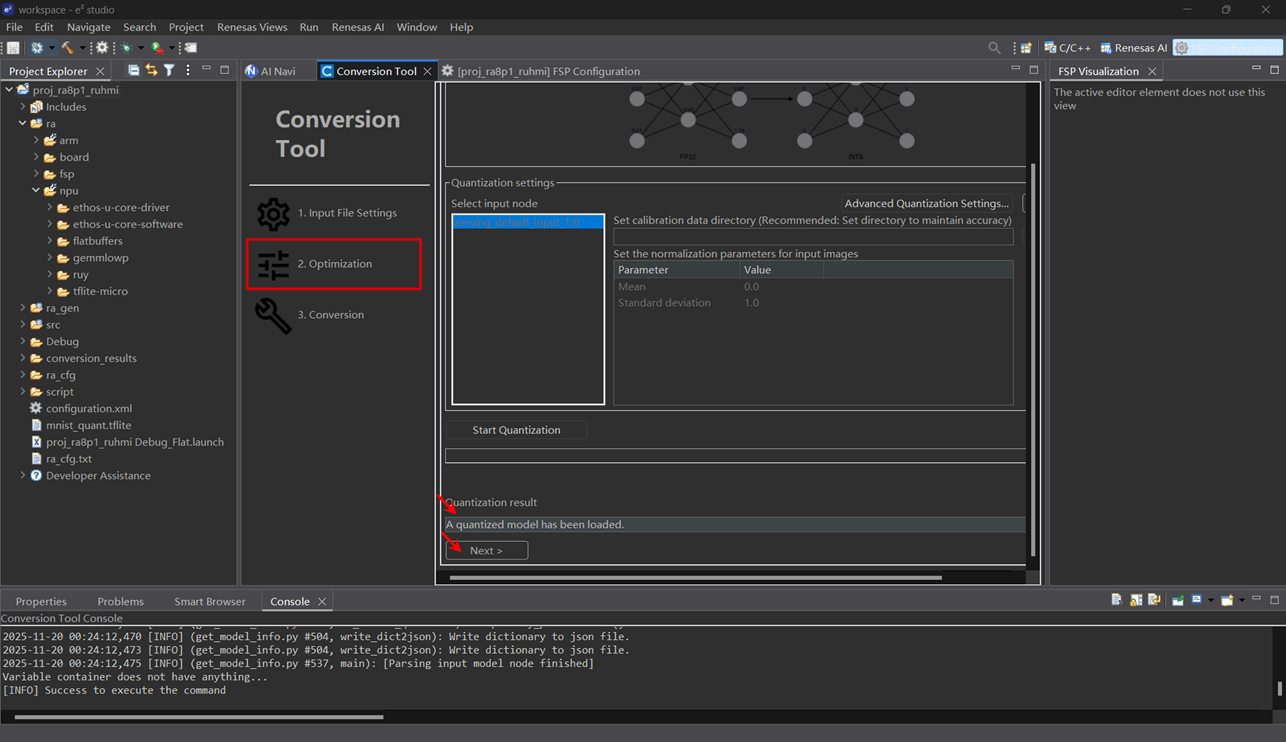

这一页是对导入的模型进行量化操作的，由于在本例中使用的模型文件已经经过量化，因此在页面的最下方显示“A quantized model has been loaded”，提示导入的模型已经进行了量化。若是用户自己使用了没有量化的模型，则可在本页面下，通过点击“Advanced Quantization Settings…”按钮，启动配置量化相关的设定并执行量化过程。如图x所示。点击“Next”按钮，进入下一步。

图x Conversion Tool中对模型执行量化的页面

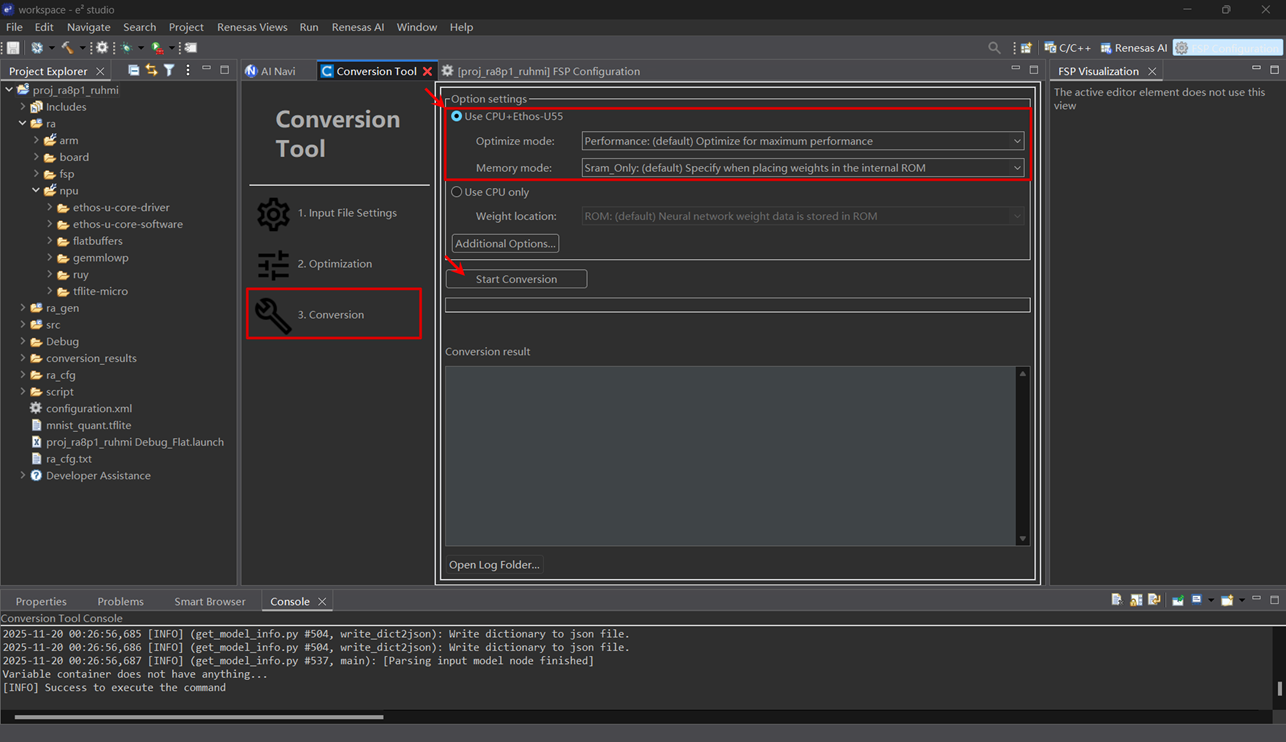

在这一页中，重新选择转换模型的配置选项，使用 Ethos-U55 NPU，性能优先优化，将模型权重参数全部放在 SRAM 中。然后点击“Start Conversion”按钮开始启动转换。如图x所示。注意，到这里，才真正开始调用 RUHMI 执行转换过程了。

图x 在Conversion Tool中配置对NPU的使用

此处专门解释一下配置选项 Option Settings 的功能：

• Use CPU+Ethos-U55。（默认）若使用 Ethos 和 CPU 执行推理。
  • Optimize mode（优化模式）：
    • Performance（性能）： (默认) 优化为最大化性能。
    • Size（大小）： 优化为最小RAM 使用量。
  • Memory mode（内存模式）：
    • Sram_Only： (默认) 将权重放置在片内 ROM 时选择。
    • Shared_Sram： 将权重放置在片外 ROM 时选择。
• Use only CPU。若仅使用 CPU 执行推理：
  • Weight location（权重存放位置，仅在使用 CPU 时适用）：
    • ROM： (默认) 将神经网络权重数据存储在 ROM 中。
    • RAM： 将神经网络权重数据存储在 RAM 中。

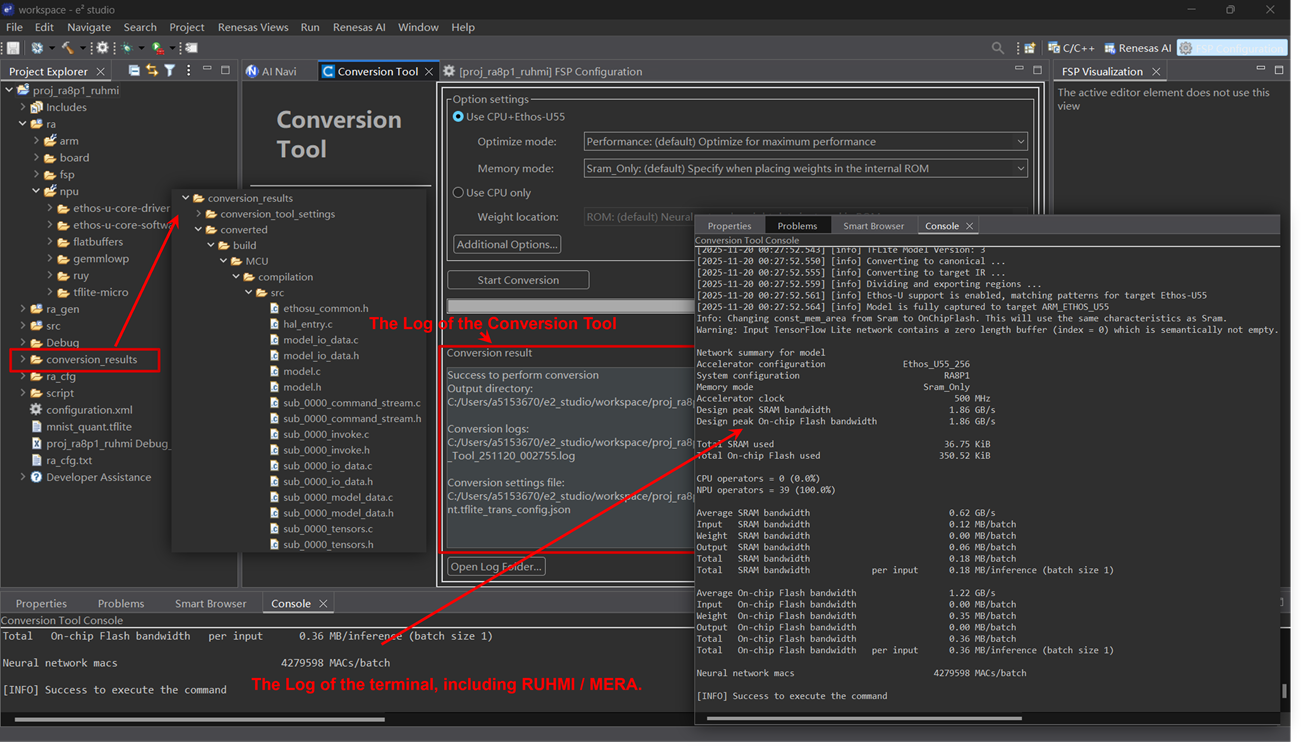

当转换完成后，如图x所示，可以看到在“Conversion result”的框中输出了转换的 log 信息。在 E2Studio IDE 页面下方的 Console 框中，还可以看到转换工具最终调用 Vela 编译器产生的 log 信息。也可以看到，在源码工程目录下出现了“conversion_resuts”的目录，由 RUHMI 编译产生的 C 源码就存放在这个目录下。

图x 转换完成

到此为止，使用 AI Navigator 调用 Conversion Tool，再由 Conversion Tool 调用 RUHMI 对预先准备的模型文件minst_quant.tflite文件进行转换，得到 C 源码的过程就全部完成。

接下来，将介绍如何对源码工程做一些调整，使得 E2Studio IDE 能够成功编译包含模型的源码工程，生成固件并下载到电路板上进行调试，从而完成将 AI 模型部署至嵌入式平台的过程。
