1. 引言

  在 STM32 项目里，通信接口几乎决定了系统的“数据通路上限”和“稳定性下限”。很多问题并不是协议本身复杂，而是工程上忽略了关键约束：电气驱动方式、帧边界、错误恢复、以及与中断/DMA 的协同。

2. I²C：两根线的多主机同步总线（SCL/SDA）

  I2C总线是由Philips公司开发的一种双向二线制同步串行总线。I²C的 数据线(SDA)/时钟线(SCL)不是推挽（PP, Push-Pull），而是开漏（OD, Open-Drain）+上拉电阻的方式。只能输出两种状态：拉低（0）：用内部 MOS 管把线拉到 GND。放开（1）：高阻态，自己不驱动高电平。线上的高电平由外部 上拉电阻 RPU 拉到 VDD。当任何一个节点拉低时，线上就一定是 0；当所有节点都放开，线上才是 1，即：任一设备拉低 → 总线为 0所有设备放开 → 上拉电阻拉高 → 总线为 1。
  I通过开漏（OD, Open-Drain）+上拉电阻这种输出方式可以实现这几项功能：（1）多设备共享同一根线且不会打架。任何设备只能拉低或放开（高阻），不会出现推挽那种“一个强拉高、另一个强拉低”的硬冲突。（2）多主机仲裁（Multi-master arbitration）可行。主机发送“1”时实际上是放开线路，同时读回 SDA；如果读到 0 就说明别的主机在拉低，它自动退出。此机制只有开漏的“线与”逻辑才安全成立。（3）时钟拉伸（Clock Stretching）：从机可把 SCL 拉低让主机等待（推挽会打架）
  注：高电平由上拉电阻通过 RC 充电形成，上升沿速度取决于总线电容和上拉阻值，因此 I²C 对线长、挂载数量、速率非常敏感。

2.1 START/STOP边界

  I²C 的“帧边界”不是靠长度，也不是靠空闲时间，而是靠电平条件：

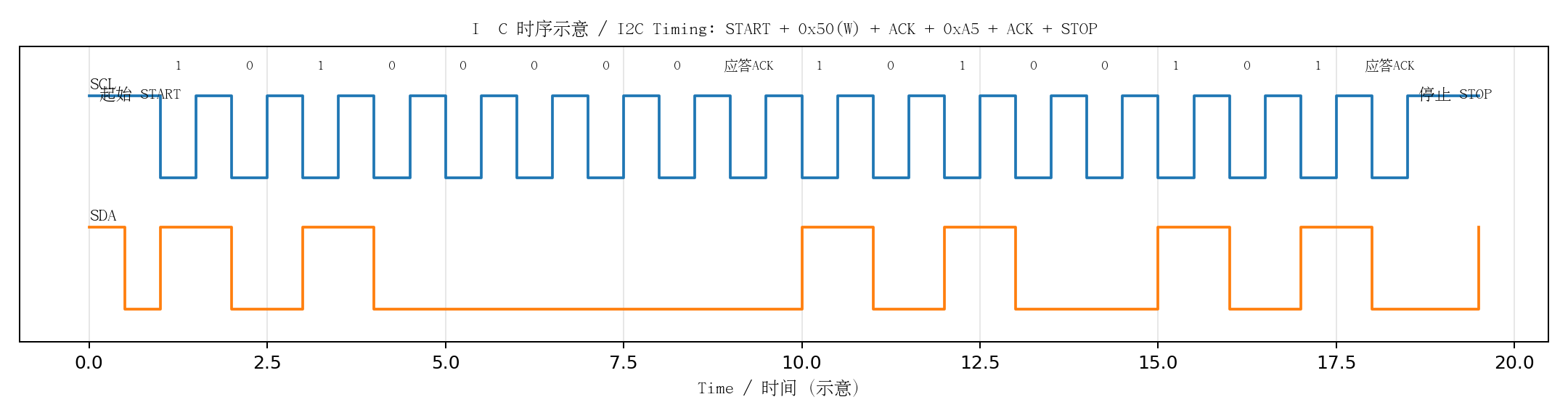

  START：SCL 为高时，SDA 从高变低（1→0）。
  STOP：SCL 为高时，SDA 从低变高（0→1）。

2.2 数据有效规则

  I²C 的基本约束是：SCL 高电平期间 ，SDA 必须稳定。SCL 低电平期间，允许 SDA 改变（准备下一位）；SCL 高电平期间，SDA 必须保持不变（采样窗口）。如果判定“时序是否可靠”，可以采用：（1）SDA 的跳变是否主要发生在 SCL 低电平；（2）在 SCL 高电平段，SDA 是否出现毛刺/缓慢爬升导致误采样。
## 2.3 ACK/NACK
  每 8 位后第 9 位确认ACK/NACK。I²C 以字节为单位传输：8bit 数据 + 1bit ACK（第 9 个时钟）。ACK（0）：接收方在第 9 位把 SDA 拉低NACK（1）：接收方不拉低（放开），表示不接受/结束。
  在工程中，写操作时：从机对地址/数据逐字节 ACK，表示“收到了”。读操作时：主机对从机返回的每个字节 ACK（继续读）或 NACK（读完了）。

2.4 协议层：地址、读写方向、Repeated START（典型寄存器访问）

（a）地址与方向位（7-bit addr + R/W）
  第一个字节通常是：[7-bit Address] + [R/W]，R/W=0：写（主机写到从机）；R/W=1：读（主机 从 从机 读）。R/W=1：读（Master 从 Slave 读）。
（b）寄存器读（Write reg addr → Repeated START → Read）
  典型传感器/EEPROM“读某寄存器”的流程：1.START；2.发送 ADDR + W，从机 ACK；3.发送 REG（寄存器地址），从机 ACK；4.Repeated START（不发 STOP，直接再发 START）；5.发送 ADDR + R，从机 ACK；6.从机回 DATA，主机对最后一个字节 NACK（表示结束）；7.STOP。

2.5 速度与波形

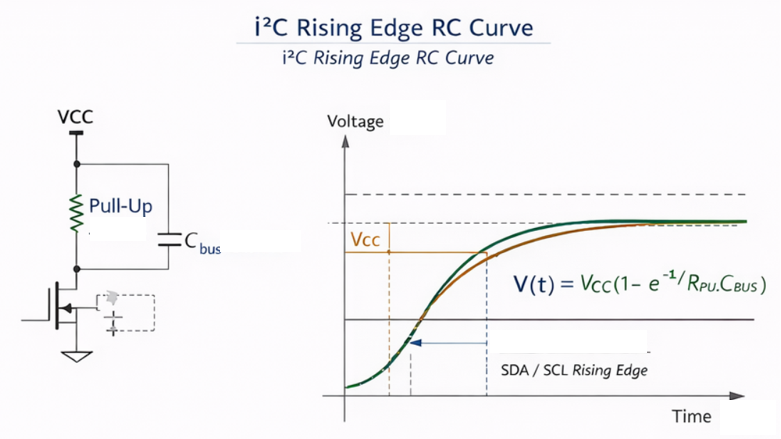

  I²C 的速度与波形容易出现“能通但不稳”的现象。原因是因为 I²C 高电平是上拉电阻拉出来的，不是推挽强驱动，所以 SDA/SCL 上升沿是 RC 充电：
$$V_t=VDD\cdot (1-e^{-\frac{t}{R_{PU}{C}_{BUS}}})$$  通过公式可以看出：（1）总线电容 CBUS 越大（线更长、器件更多、ESD/引脚电容更大）→ 上升沿越慢；（2）上拉电阻 RPU 越大 → 上升沿越慢；（3）上升沿慢会导致：400kHz/1MHz 下高电平达不到有效门限就被采样ACK/NACK 判定不稳定看起来“偶发 NACK、偶发读错、偶发挂死”。
  因此 I²C 设计里，上拉电阻不是可有可无，而是速率与稳定性的关键参数。

3. SPI：高速、全双工、点对点（或多从机）的同步总线

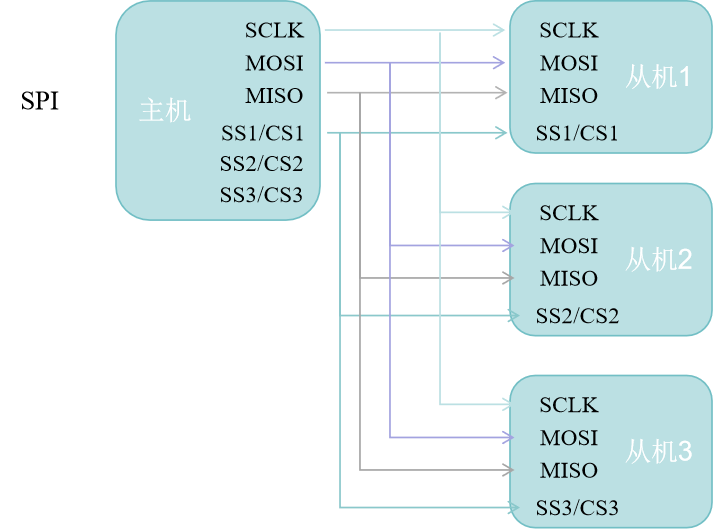

  SPI（Serial Peripheral Interface）是同步串行接口，典型为单主多从架构。同步的关键是：主机产生时钟 SCK，所有数据采样都绑定在 SCK 的边沿上，因此 SPI 在短距离板级通信里可以做到很高的吞吐和很强的确定性。SPI 典型信号线有：（1）SCK（Serial Clock）：主机输出时钟。（2）MOSI（Master Out Slave In）：主机→从机。（3）MISO（Master In Slave Out）：从机→主机数据数据。（4）NSS/CS（Chip Select）：片选，通常低有效，定义一次事务的边界。下图为SPI原理图与时序图。

3.1 SPI本质

   SPI 外设内部通常就是两组移位寄存器（Shift Register）在工作：
   主机发送：把要发的字节装入 TX 移位寄存器。
   SCK 每跳一次，就移出 1bit 到 MOSI。
   同时从机也在移出 1bit 到 MISO（如果从机已准备好要回的数据）。
   因此 SPI 最典型特性是：全双工（Full-Duplex）。一边发数据（MOSI），一边收数据（MISO），每个时钟周期完成 1bit 的交换。

3.2 关键约束

  SPI 的采样规则由两个参数决定：CPOL（Clock Polarity）和CPHA（Clock Phase）。
  CPOL：SCK 空闲电平。CPOL=0：空闲低电平，CPOL=1：空闲高电平；CPHA（Clock Phase）：数据在“前沿”采样还是“后沿”采样。CPHA=0：在前沿（Leading edge）采样，CPHA=1：在后沿（Trailing edge）采样。
  注：这里的“前沿/后沿”含义：若 CPOL=0（空闲低），前沿=上升沿，后沿=下降沿；若 CPOL=1（空闲高），前沿=下降沿，后沿=上升沿。

3.3 四种模式

  SPI主要有四种模式，如下表。

Mode	CPOL	CPHA	SCK 空闲	前沿 Leading	后沿 Trailing	采样边沿
0	0	0	低	上升沿	下降沿	上升沿采样
1	0	1	低	上升沿	下降沿	下降沿采样
2	1	0	高	下降沿	上升沿	下降沿采样
3	1	1	高	下降沿	上升沿	上升沿采样

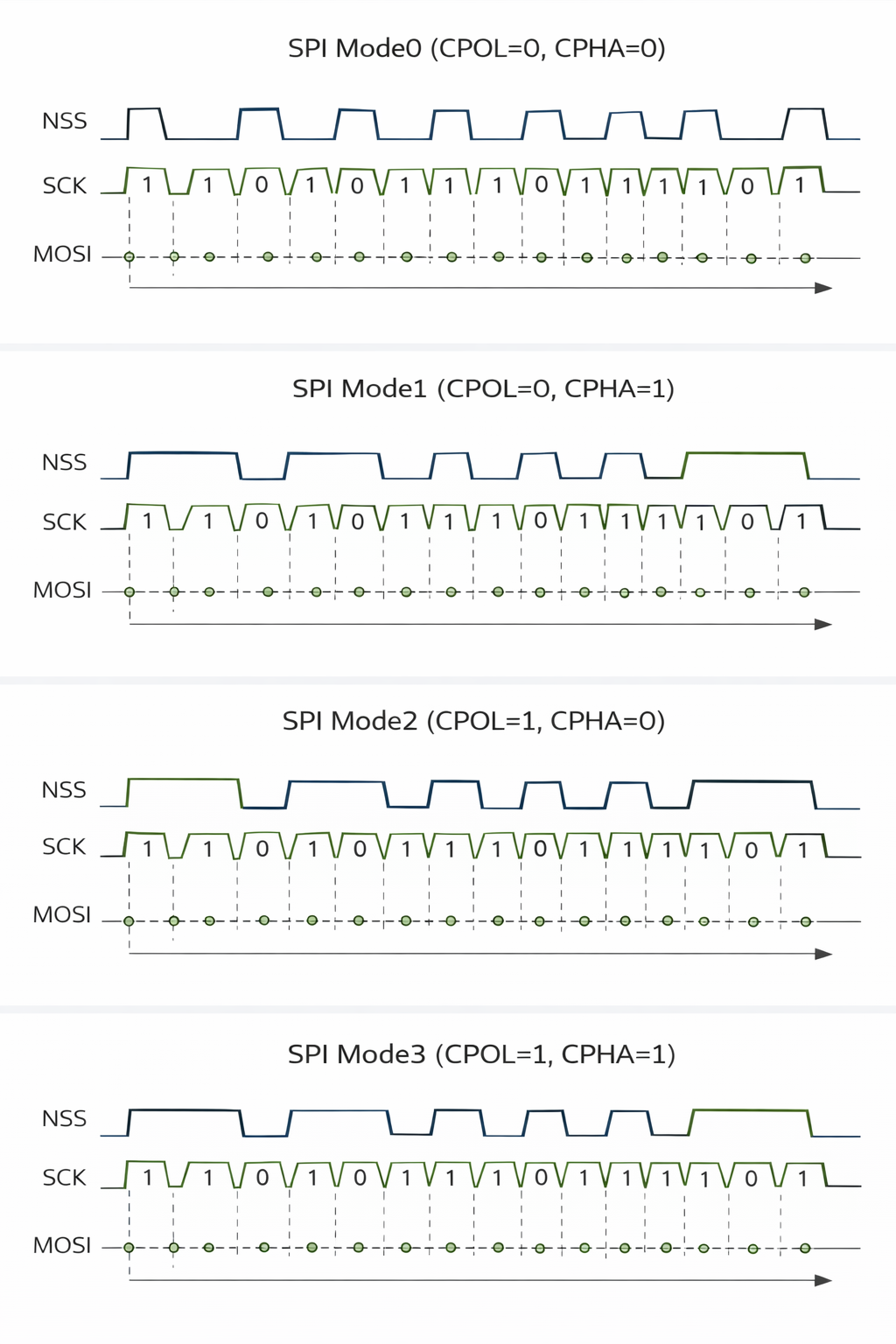

  四种模式对应的波形图如下：

从波形“快速判定 CPOL/CPHA 是否匹配”
1.先看空闲电平（NSS=高时的 SCK）→ 定 CPOL。

• 空闲 SCK=0 → CPOL=0
• 空闲 SCK=1 → CPOL=1

2.再看 MOSI 在哪个边沿附近跳变 → 定 CPHA 是否反了。

• 正确配置：采样边沿到来时，数据应已稳定；数据跳变应出现在另一个边沿附近
• 若你看到“数据总在采样边沿附近翻转”，那基本就是 CPHA 错

CPHA 错最典型现象：数据整体错位 1 bit（bit-slip）读出来像“每个字节都偏一位”，像 0xAA/0x55 特别明显。

3.4 NSS/CS 的工程含义

  SPI 没有像 I²C 那样的 START/STOP，因此工程上通常把一次通信定义为：

（1）NSS 拉低：事务开始，从机被选中。
（2）NSS 拉高：事务结束，从机释放 MISO，并（很多器件）内部状态机复位/结束本次命令。
对 SPI Flash、屏幕、ADC/DAC 等器件而言，NSS 的边界经常直接决定：
（1）命令帧是否被识别。
（2）连续读写是否被正确“拼接”。
（3）是否会进入/退出某个内部状态。

4. UART：异步串口

  UART 是无共享时钟的“异步串行帧”，其本质是：双方不共享时钟线，只约定一个“位时间”（bit time），也就是波特率 baud。发送端按这个节拍把位流吐到 TX；接收端用自己的本地时钟去采样 RX 并恢复位流。

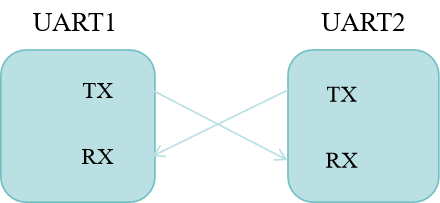

  在工程上，UART 简单通用、跨平台强，但它天然是 字节流（stream），没有像 I²C 的 START/STOP、SPI 的 NSS 那样的“事务边界”，所以可靠通信通常要上层协议（包头/长度/CRC/超时等）。 下图为UART的原理图。

4.1 帧结构（Framing）

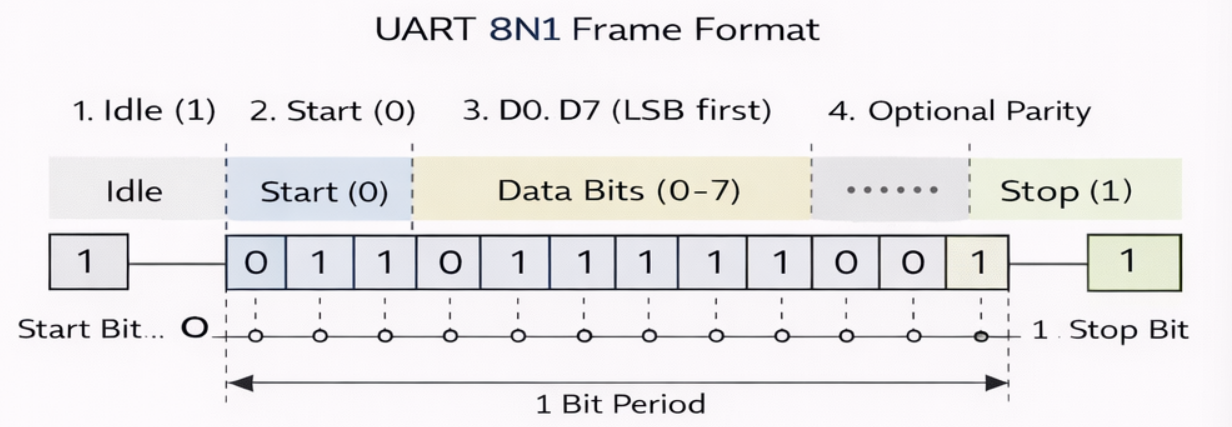

  UART常见的为8N1帧格式，见下图。

  8N1 的含义：8：数据位 8bit；N：无校验位（No parity）；1：1 个停止位。

4.2 异步采样

  异步采样的核心为中点采样 + 过采样（Oversampling）。
接收端怎么知道何时采样？
  接收端通常这样做：
  （1）在空闲高电平时持续监测 RX。
  （2）检测到下降沿（疑似 Start 位开始）。
  （3）等待半个 bit time，去采样 Start 位的“中点”确认它确实为 0。
  （4）之后每隔 1 个 bit time，在每个数据位“中点附近”采样一次，依次得到 D0…D7.
  （5）最后采样 Stop 位应为 1，否则就是帧错误。
  注：“采样在中点”的意义：避开边沿抖动、噪声、以及发送端/接收端时钟的相位误差。
为什么要 16×/8×过采样？
  以 STM32 USART 为例，接收端通常采用 16×（或 8×）过采样：
  （1）本地时钟先被分频成过采样时钟（比如 16×baud）。
  （2）通过多次采样与投票/滤波，提高抗噪声能力。
  （3）同时也让“中点采样位置”可更精细地调整（数字锁相/重同步）。

4.3 与 RS485 的关系

  UART 是帧/字节层，RS485 是电气/物理层。工程是 USART1 + RS485 + DE/RE时，这里需要明确分层：
  （1）UART/USART：负责把字节封装成“异步帧”（Start/Data/Stop），并收发字节。
  （2）RS485 收发器：负责把单端 TTL 电平转换为差分 A/B，增强远距离与抗干扰。
  （3）DE/RE：控制半双工方向。发送：DE=1 使能驱动，通常关闭接收（/RE=1）避免回显污染。接收：DE=0，/RE=0。
  注：发送结束回切接收必须等待 USART 的 TC=1（最后一个停止位真正发完），否则会截断尾部造成对端 CRC/帧错误。

4.4 波特率误差与“能收不稳”的根因

为什么 UART 对波特率误差敏感？
  因为没有共享时钟，发送端与接收端的“位时间”必须足够接近。接收端虽然在 Start 位对齐了一次，但在一帧内部仍会累积相位误差。
  直观理解：
  （1）如果接收端采样点逐渐漂移到位边界附近，就可能把相邻位采错。
  （2）数据位越多、停止位越短、波特率越高，对误差越敏感。
  工程上常见导致误差/不稳的因素：
  （1）HSI 精度差（温漂/误差大）。
  （2）时钟树配置导致 BRR 误差。
  （3）长线/干扰导致边沿畸变（看似波特率对但采样不稳）。
UART 的典型错误类型（STM32 常见）
  （1）FE（Framing Error）帧错误：Stop 位不为 1（常见于波特率不匹配/干扰）。
  （2）NE（Noise Error）噪声错误：采样窗口检测到噪声。  （3）PE（Parity Error）奇偶校验错误：启用校验时校验不匹配。
  （4）ORE（Overrun Error）溢出：数据来得太快，你没及时读 DR/RDR。

5 SPI、I²C、USART对比

                             表1.核心特性与协议层对比

维度	SPI	I²C	USART（UART）
总线类型	同步串行（Synchronous Serial）	同步串行（Synchronous Serial）	异步串行（Asynchronous Serial）
典型线数	4 线：SCK/MOSI/MISO/NSS（也可 3 线半双工）	2 线：SCL/SDA	2 线：TX/RX（可加 RTS/CTS）
时钟来源	主机提供 SCK	主机提供 SCL（可 Clock Stretching）	无共享时钟（靠波特率同步）
多主机支持	不标准化，多主机少用	标准支持 Multi-master + 仲裁	不支持总线级多主机（点对点为主）
多从机支持	支持（通常每从机独立 NSS）	支持（地址寻址）	原生不支持（需要上层协议或 RS485 总线）
地址机制	无（靠 NSS 选择从机）	有（7-bit/10-bit 地址）	无（字节流，需要上层帧/地址）
双工能力	全双工（最常见）/半双工	半双工（同一 SDA 线读写分时）	全双工（TX/RX 独立）
数据单位	连续比特流（按字节/字对齐由配置决定）	字节为基本单位（8 bit + ACK）	字节流（帧格式约束在物理层）
位序	MSB/LSB 可配（多为 MSB first）	MSB first（常见实现）	LSB first（UART 传统）
帧边界	NSS 定义事务边界（最可靠）	START/STOP 定义事务边界	无固有帧边界（需上层协议：包头/长度/超时）
硬件确认/应答	无内建 ACK（可用 MISO 返回状态）	有 ACK/NACK（硬件级）	无 ACK（依赖上层重传/校验）
错误检测	无强制（可上层 CRC/校验）	有 ACK 但无强制 CRC（可上层 CRC）	可选校验位（Parity），更常用上层 CRC
典型速率范围	高：数 MHz 到几十 MHz（与 MCU/外设/走线相关）	中：100 k / 400 k / 1 M（Fm+）等	中：9.6 k ~ 数 Mbps（取决于双方与误差）
延迟特性	低延迟、确定性强	中等（有 ACK、可能 Stretching）	受波特率与帧解析影响，延迟不确定性更高
总线负载能力	更像点对点/星形（不适合长总线多点）	多点共享更友好（但受电容限制）	点对点；若做总线常配 RS485
线路电平/驱动	推挽为主（高速）	开漏 + 上拉（wired-AND）	推挽（TTL）/需转换到 RS232/RS485
典型应用	SPI Flash、显示屏、ADC/DAC、RF/IMU 高速数据	传感器/配置寄存器、EEPROM、PMIC、RTC	调试口、模块通信、GNSS、蓝牙/WiFi 模块 AT、工业串口
最典型优点	高速、简单、吞吐高、事务边界清晰	省线、多从机、硬件 ACK、总线共享	成本低、易调试、跨平台通用、可远距离配合收发器
最典型缺点	线多、无地址、NSS 管理复杂、多从机布线成本高	速率较低、上拉/电容敏感、易挂死需恢复	无帧边界、可靠性靠上层、误差/噪声导致丢字节

                             表2.工程实现与可靠性对比

维度	SPI	I²C	USART（UART）
GPIO 电气配置	SCK/MOSI：AF 推挽；MISO：输入；NSS 常用 GPIO 推挽	SCL/SDA：AF 开漏 + 上拉（外部电阻）	TX：AF 推挽；RX：输入（常上拉）
外设关键参数	CPOL/CPHA、分频、位宽 8/16、NSS 管理、FirstBit	速率、地址模式、ACK 使能、Stretching、滤波/上拉	波特率、字长、停止位、校验、过采样
“能通但不稳”的主要根因	模式不匹配、SCK 太快、NSS 边界错误、信号完整性差	上拉不合适、总线电容大、从机异常导致 SDA 拉低、地址/ACK 问题	帧解析不健壮、RX 溢出 ORE、波特率误差、噪声导致 FE/NE
事务边界/帧同步	强（NSS）	强（START/STOP）	弱（需 Idle/超时/长度字段）
中断/DMA 适配	DMA 非常适合（高吞吐）	DMA 可用但要处理事务/STOP/错误	DMA+IDLE 最佳实践（高吞吐与帧检测）
常用接收架构	DMA 收一块 + NSS 边界；或 IRQ 按字节	IRQ 状态机（EV/ER）；DMA 用于块传输	IRQ 环形缓冲（低速）/ DMA Circular + IDLE（高速稳）
错误/异常处理复杂度	中（多为协议层自管）	高（BUSY、ARLO、BERR、AF、总线恢复）	中（ORE/FE/NE/PE，靠驱动+上层协议）
总线恢复机制	一般不需要（除非从机锁死 MISO 等特殊）	常需要：SCL 手动脉冲 + 重新初始化	依赖上层：重同步（找包头）、超时丢包、重传
线路长度与抗干扰	高速短线优先；长线需降速/端接/屏蔽	对电容极敏感；长线困难（需降速/缓冲器）	TTL 短线；加 RS485/RS232 可远距离强抗扰
EMI/信号完整性	高速下要求高（串阻、回流路径、走线阻抗）	上升沿由 R*C 决定，速率越高越敏感	速率越高越敏感；差分（RS485）显著改善
硬件成本（引脚/器件）	引脚多；多从机需要更多 NSS 引脚	引脚最省（2 根线）	引脚少（2 根线）但若远距需收发器
调试便利性	中（逻分/示波器最好）	中偏难（总线挂死时需波形分析）	高（串口助手/日志极方便）
典型可靠性策略	降速→确认模式→再提速；NSS 用 GPIO；必要时加 CRC	合理上拉、控总线电容、超时+恢复；异常复位策略	帧协议（SOF/Len/CRC）、超时、重传；DMA+IDLE
适合承载“协议栈”	可（自定义帧/CRC），但缺少地址	很适合寄存器型/短包	非常适合自定义协议（但必须定义边界）
实时性/确定性	高（时钟可控、边界明确）	中（可能 Stretching）	中到低（受解析与缓冲影响）
常见上层协议搭配	Flash 指令集、显示驱动、传感器 burst	传感器寄存器、EEPROM、PMBus/SMBus 类	Modbus RTU、NMEA、AT、私有帧协议
