摘要

本方案旨在为离散型制造企业（如机械装备、汽车零部件、电子电器、航空航天、医疗器械等）提供一套完整的智能工厂建设蓝图。方案以新一代信息技术与制造业深度融合为主线，围绕“数据驱动、网络协同、智能决策、柔性制造”的核心目标，构建涵盖物理层、数据层、平台层、应用层及保障体系的五层总体架构。通过详实的技术路径、实施步骤、效益分析与风险管控，助力企业实现降本、增效、提质、缩短交货期及商业模式创新，最终迈向智能制造新范式。

---

第一章：背景与挑战——离散型制造的转型之痛

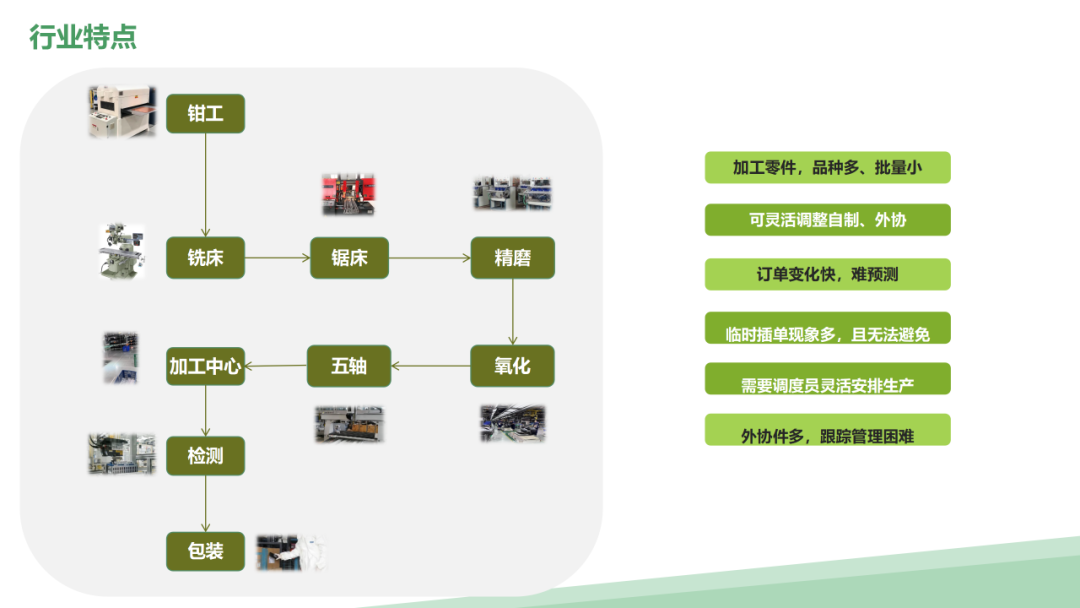

1.1 离散型制造特点

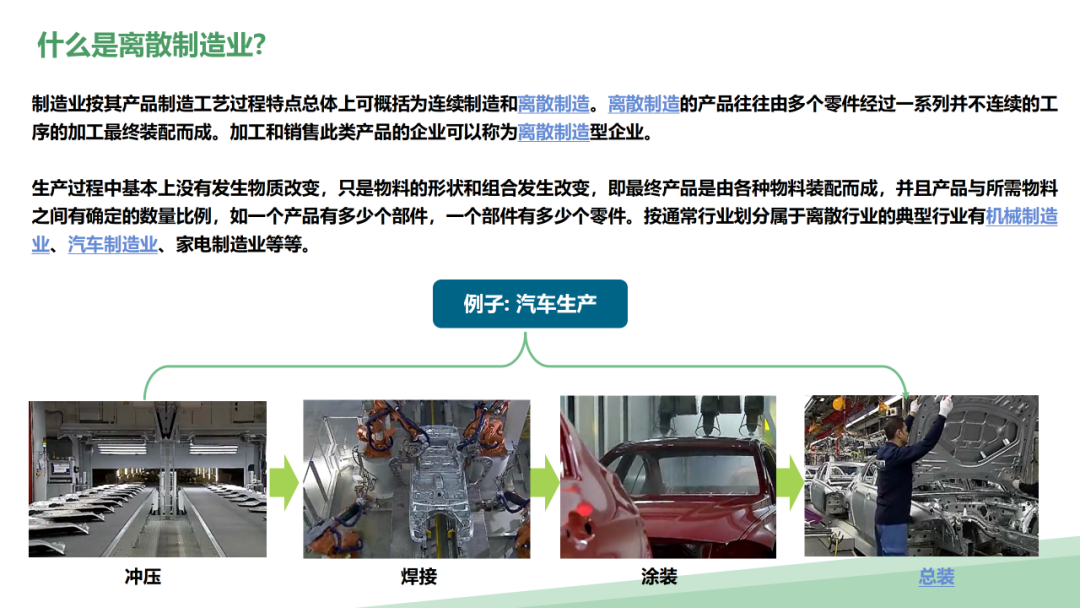

离散型制造的核心特征是产品由多个零部件经过一系列不连续的工序装配而成，生产过程被分解为多个任务，具有显著的“加工-装配”特性。其痛点与智能化需求紧密相关：

• 产品复杂： 结构复杂、零部件多、技术密集度高。

• 工艺复杂： 工艺路线灵活多变，非线性、多路径。

• 生产组织复杂： 多品种、小批量、混线生产成为常态，计划排产难度大。

• 数据离散： 设备、物料、质量、人员数据源孤立，形成“信息孤岛”。

• 管控困难： 生产过程不透明，进度、质量、成本控制依赖经验。

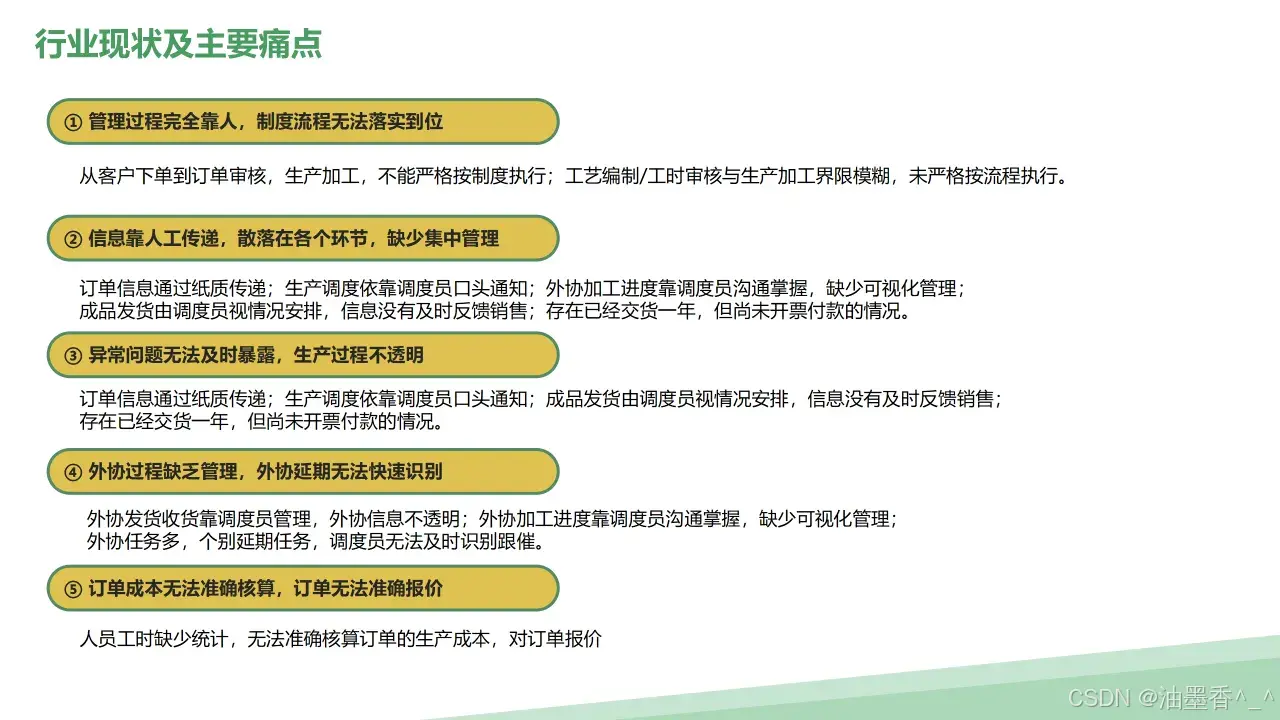

1.2 当前面临的核心挑战

• 市场端： 个性化定制需求增长，订单碎片化，交货期要求日益缩短。

• 运营端： 生产成本（人工、物料、能源）持续上升，利润率受挤压。

• 质量端： 产品复杂性导致质量追溯链条长，问题定位困难。

• 决策端： 依赖人工经验决策，缺乏数据支撑，响应速度慢。

• 供应链端： 供应链波动性增大，协同效率低，库存成本高。

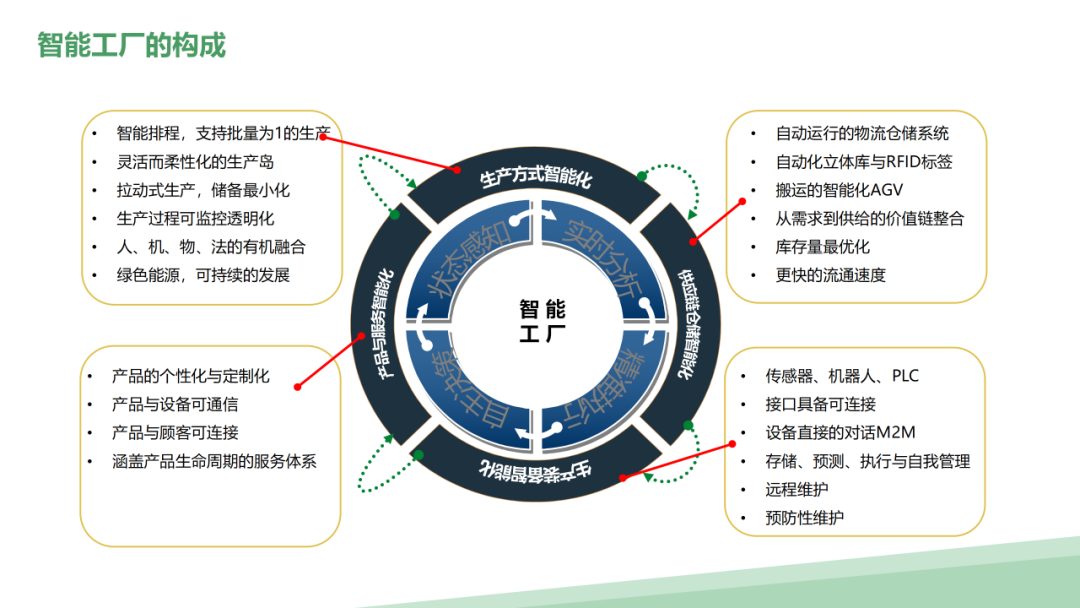

1.3 智能工厂的必然性
智能工厂是应对上述挑战的系统性答案。它并非简单的“机器换人”或“无人工厂”，而是通过 “状态感知、实时分析、自主决策、精准执行” 的数据闭环，实现制造系统的自感知、自决策、自执行、自适应。

---

第二章：核心理念与建设目标

2.1 核心理念

• 数据驱动： 将数据作为核心生产要素，贯穿设计、生产、管理、服务全流程。

• 模型赋能： 利用数字孪生、机理模型、AI模型等，实现对物理世界的精准映射与优化。

• 软件定义： 通过工业软件（如MES、APS、PLM）重构生产逻辑和管理流程。

• 网络协同： 打破企业内部及产业链间的壁垒，实现资源与能力的动态配置。

• 以人为本： 智能工厂服务于人，旨在提升员工价值，实现人机协同。

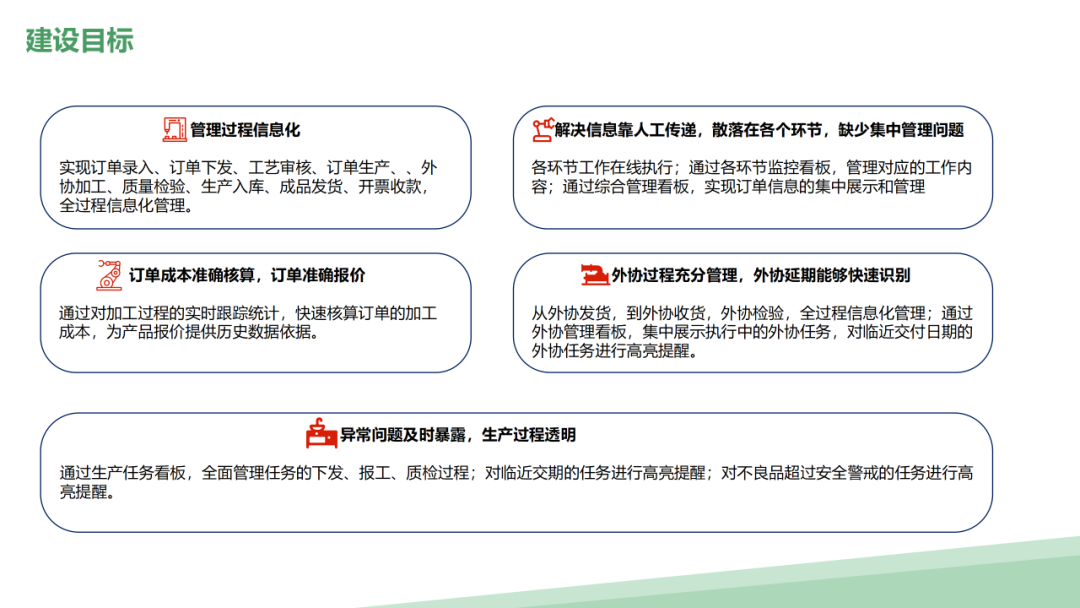

2.2 总体建设目标
构建一个 “透明、高效、敏捷、绿色、安全” 的现代化智能工厂。

• 透明化： 生产过程全要素、全流程可视、可追溯。

• 高效化： 设备综合效率（OEE）提升，生产周期缩短，资源利用率优化。

• 敏捷化： 快速响应市场变化，实现柔性生产与定制化交付。

• 绿色化： 实现能源精细化管理，降低单位产值能耗与排放。

• 安全化： 保障生产安全、网络安全、数据安全。

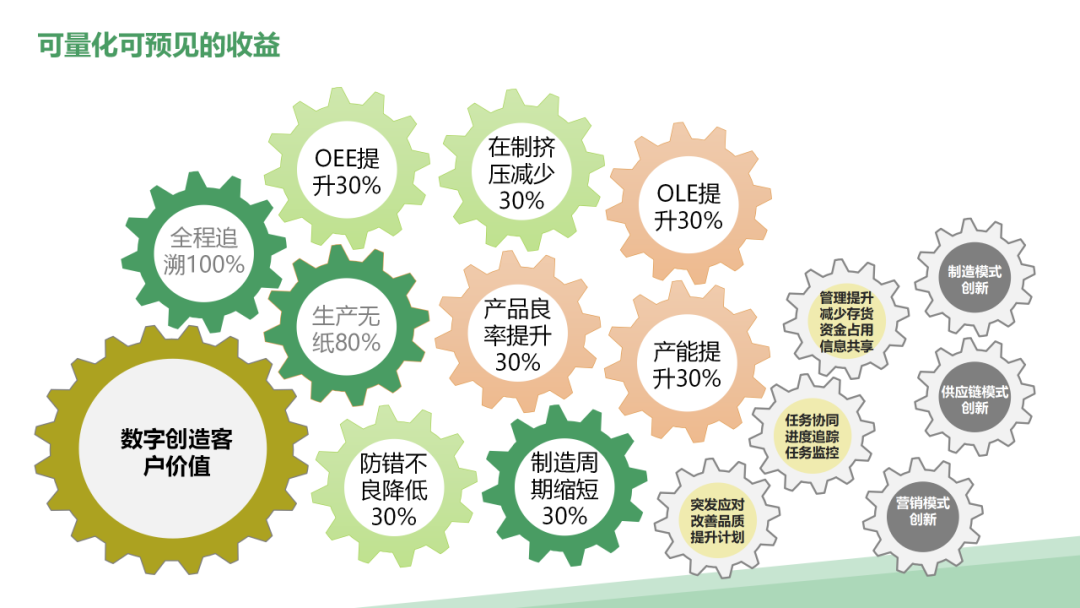

2.3 具体量化指标（KPI）

• 生产效率提升 15%-30%

• 运营成本降低 10%-25%

• 产品不良率降低 20%-35%

• 生产周期缩短 20%-40%

• 设备综合效率（OEE）提升 10%-20%

• 能源利用率提升 10%-15%

---

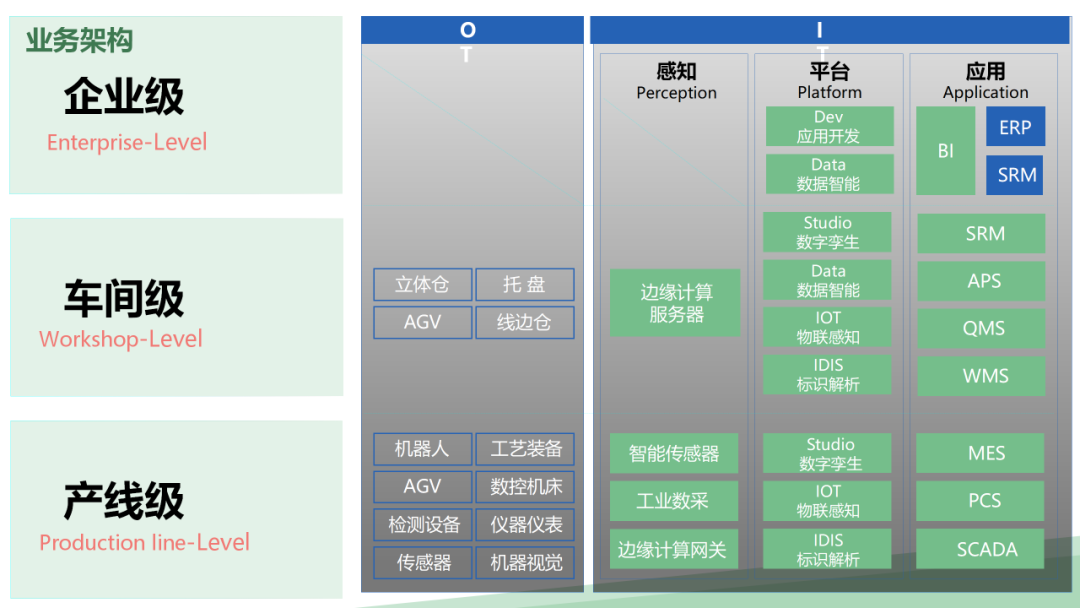

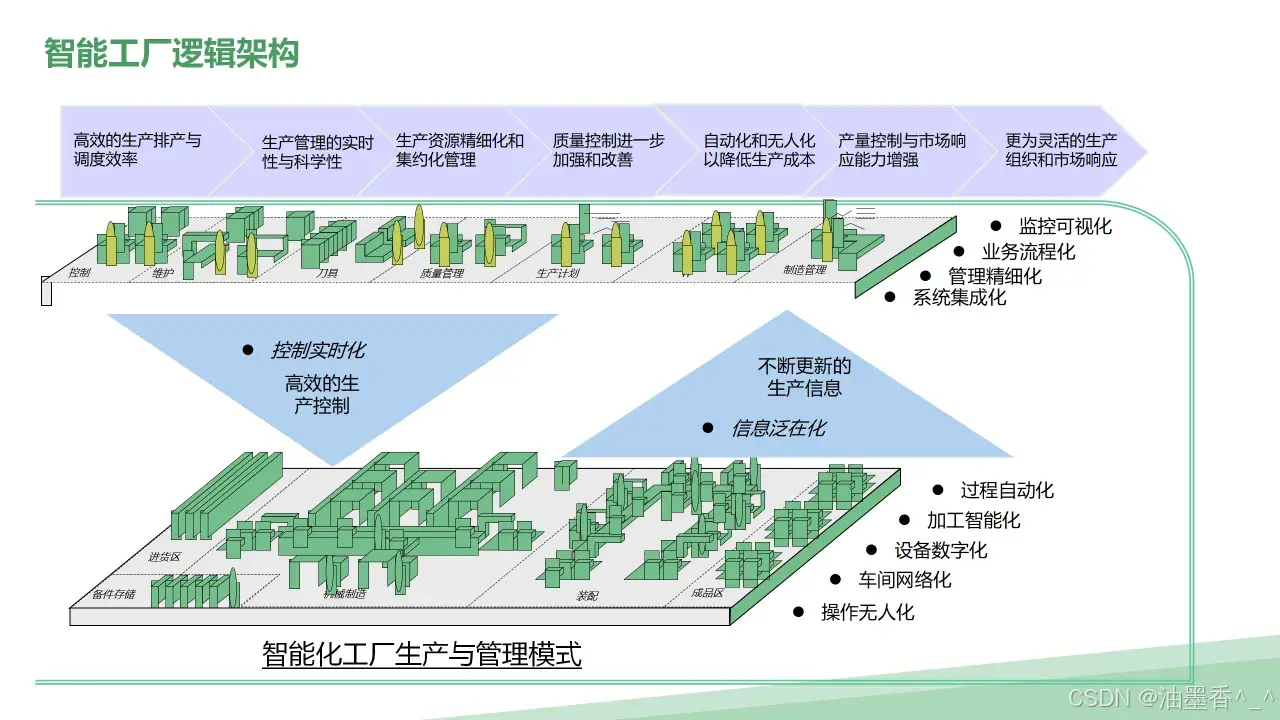

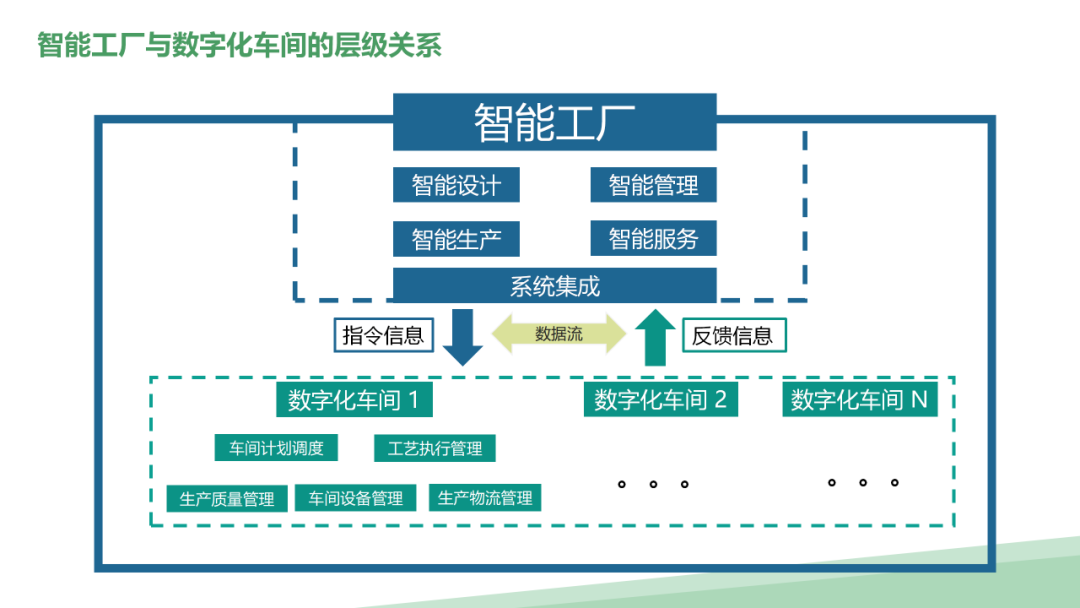

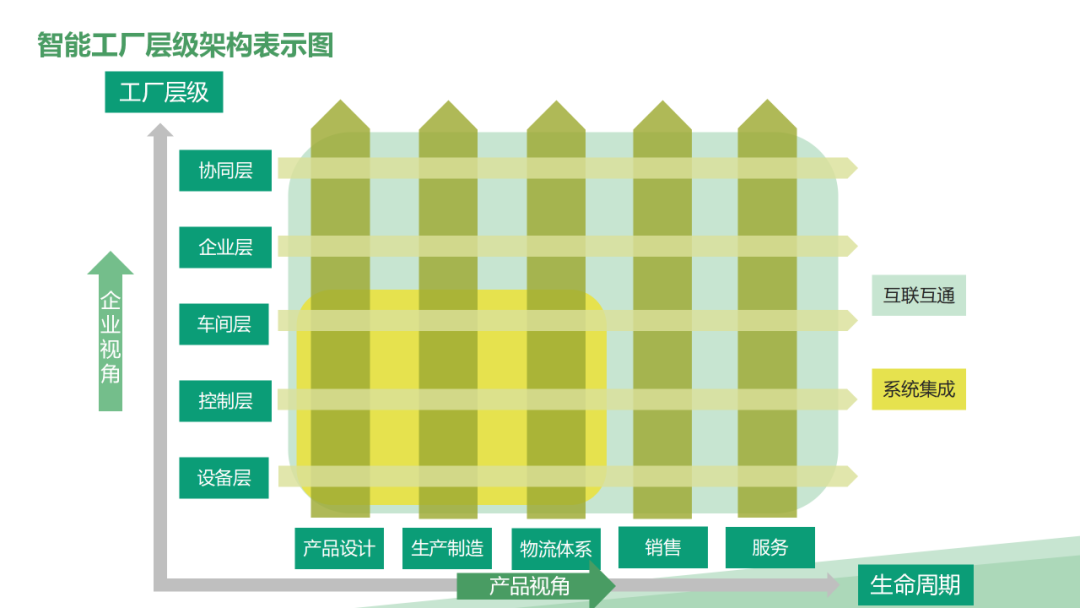

第三章：总体架构设计——五层一体化模型

智能工厂是一个复杂系统，采用分层解耦的架构设计，确保系统的灵活性、可扩展性和可维护性。

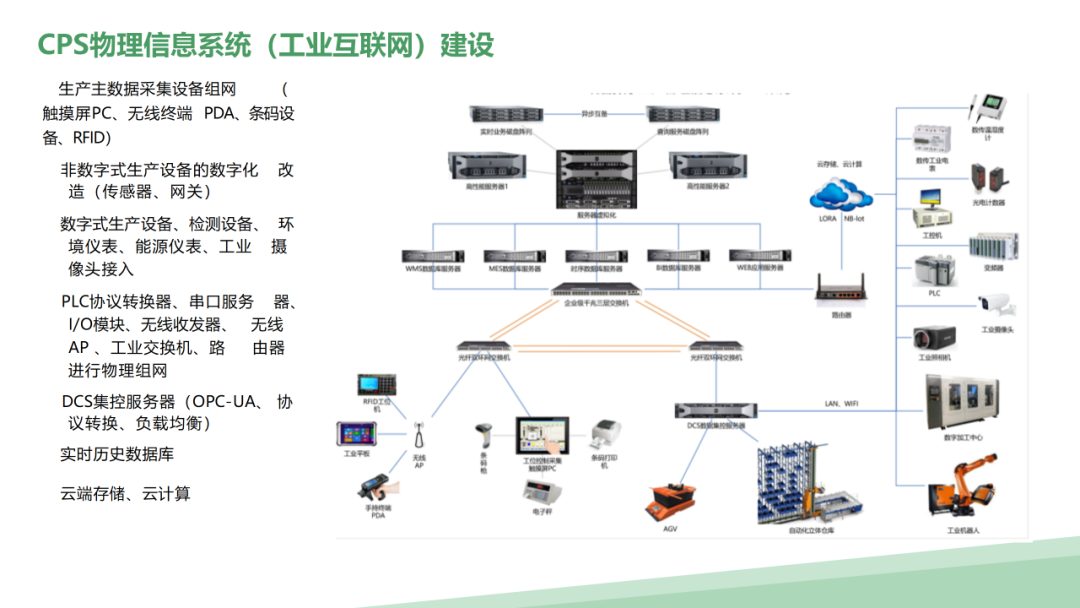

3.1 物理层（设备与感知层）

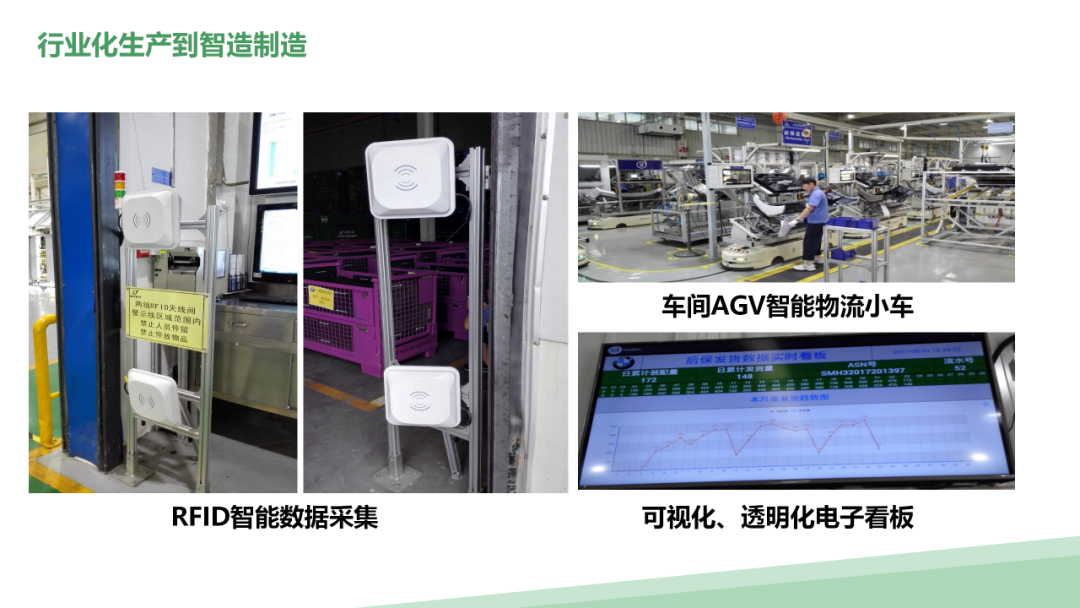

• 核心构成： 智能加工中心、装配线、检测设备、物流设备（AGV/立库）、机器人、传感器、RFID、智能终端等。

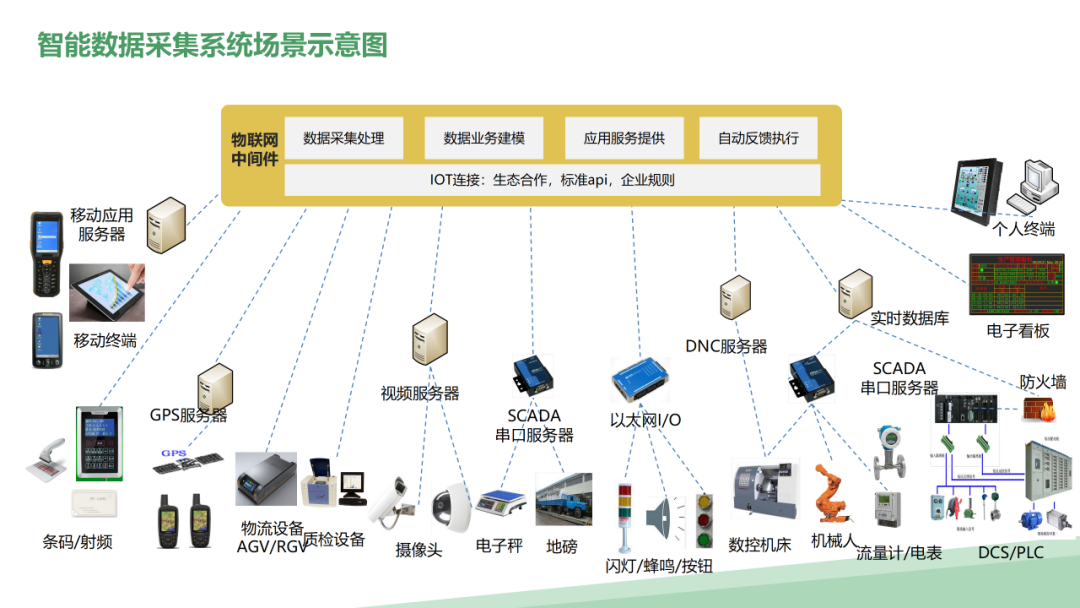

• 核心任务： 完成物理生产，并通过泛在的物联网技术，实时采集设备状态、工艺参数、物料信息、环境数据等。

• 建设要点：

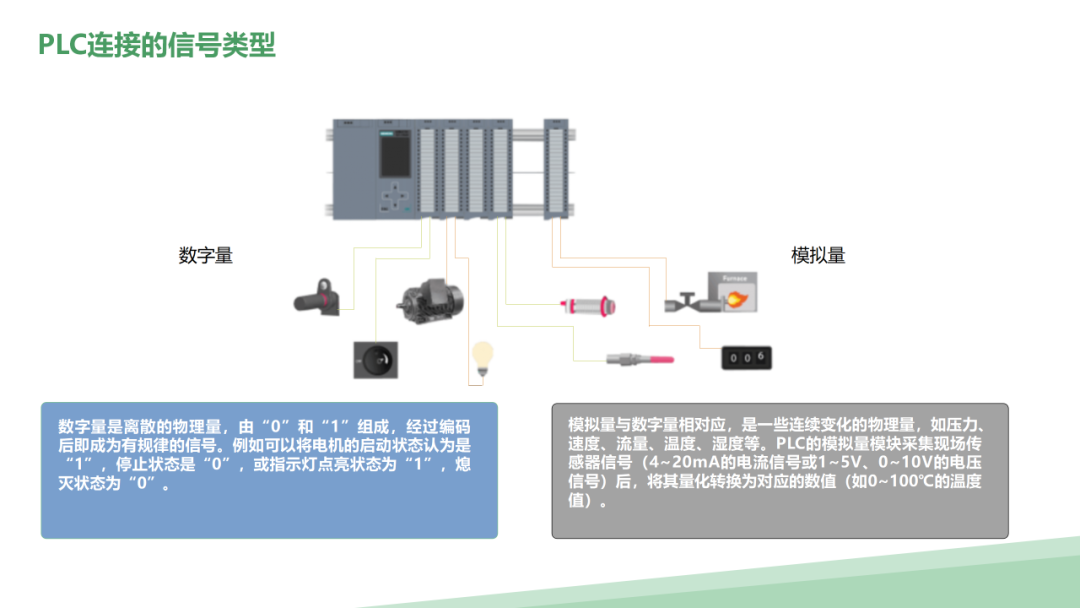

  • 设备互联互通： 通过工业网关、协议转换（OPC UA/MTConnect等），解决“七国八制”的设备联网问题。

  • 感知网络部署： 根据关键控制点，部署各类传感器，构建全覆盖的感知神经末梢。

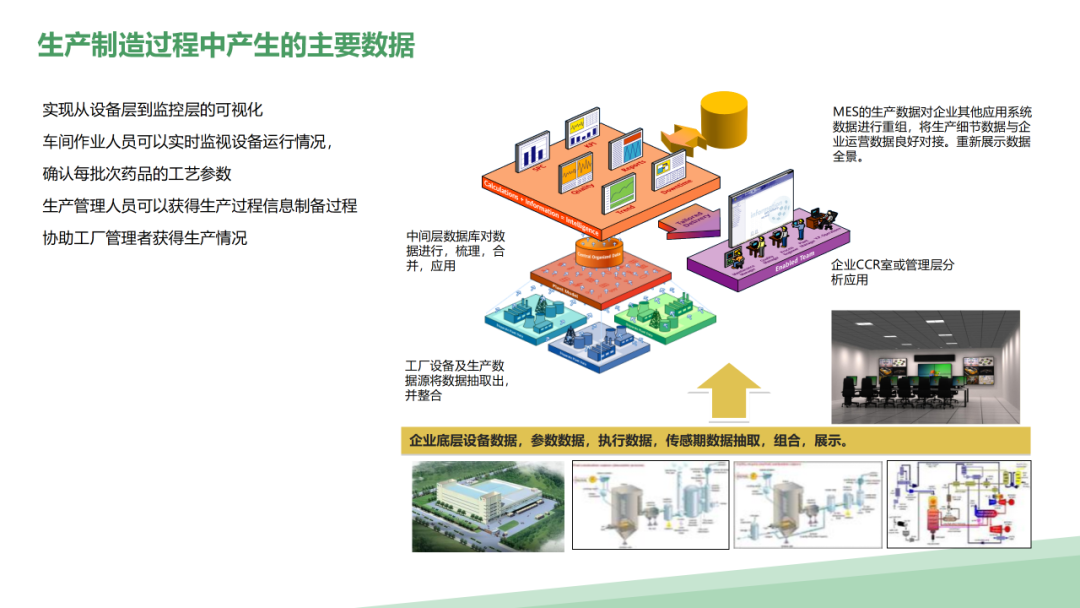

3.2 数据层（数据资源层）

• 核心构成： 工业数据湖/数据仓库、边缘计算节点、时序数据库、关系数据库。

• 核心任务： 对海量、多源、异构的工业数据进行采集、清洗、存储、管理，形成统一、可信的数据资产。

• 建设要点：

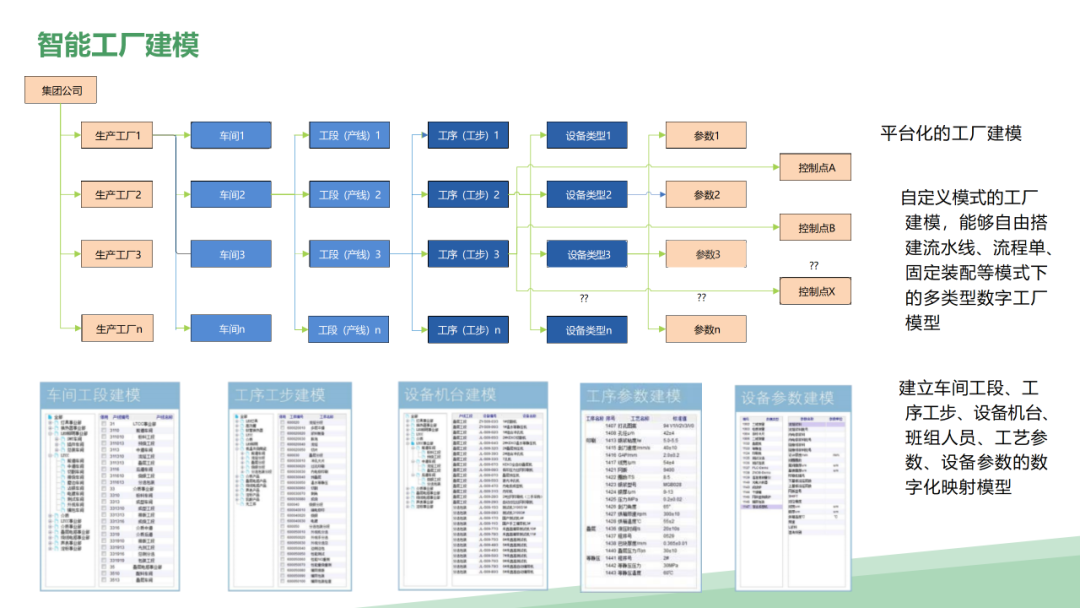

  • 统一数据模型： 定义标准的数据对象（如设备、物料、工艺）和接口规范。

  • 边云协同： 在边缘侧处理实时性要求高的数据（如振动分析），在云端进行大数据汇聚与深度分析。

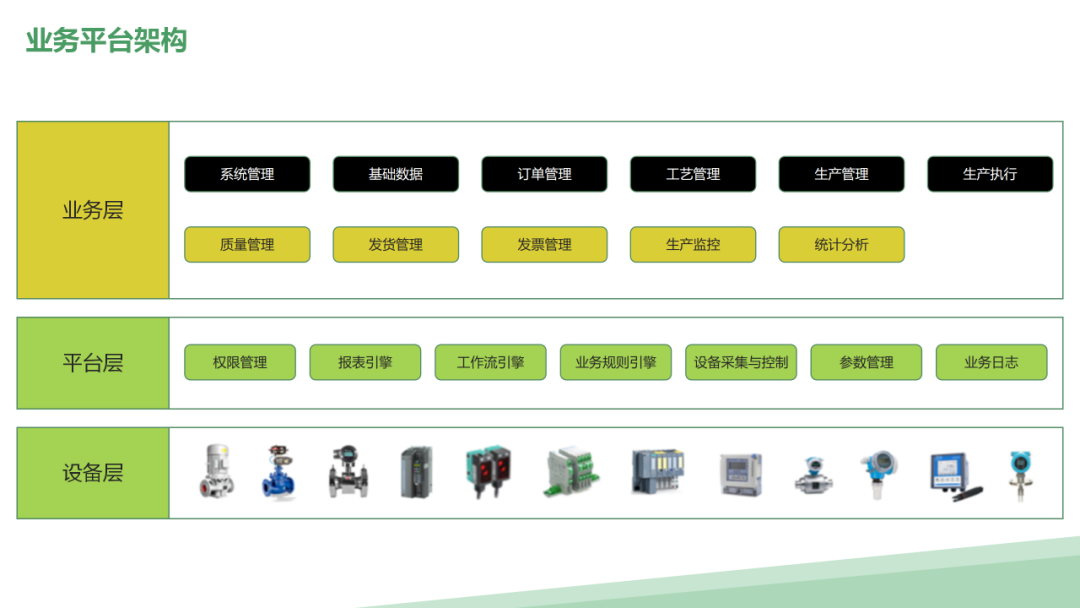

3.3 平台层（数字中枢层）

• 核心构成： 工业互联网平台（含IoT平台、大数据平台、AI平台、低代码开发平台）、数字孪生平台。

• 核心任务： 提供通用技术能力支撑，是智能工厂的“操作系统”和“创新引擎”。

  • IoT平台： 负责设备管理、数据接入与规则引擎。

  • 大数据平台： 提供数据计算、存储、分析能力。

  • AI平台： 提供算法模型开发、训练、部署和管理的全流程工具。

  • 数字孪生平台： 构建物理工厂的虚拟镜像，实现虚实交互与仿真优化。

3.4 应用层（业务智能层）

• 核心构成： 基于平台开发的各类智能化工业APP，覆盖核心业务领域。

  • 设计数字化： 基于模型的系统工程（MBSE）、三维工艺设计（3D CAPP）。

  • 生产智能化：

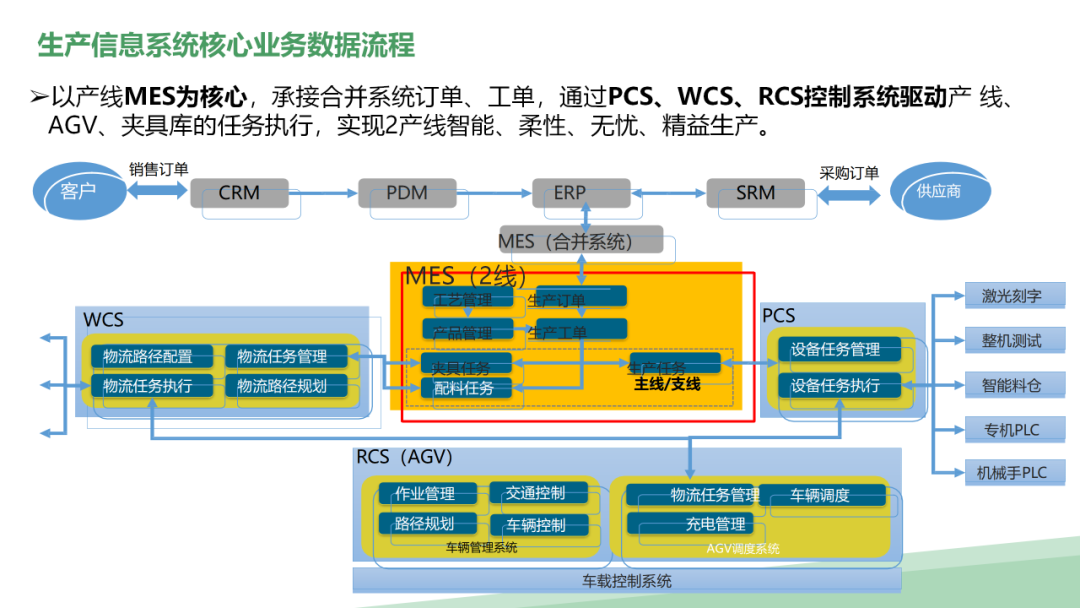

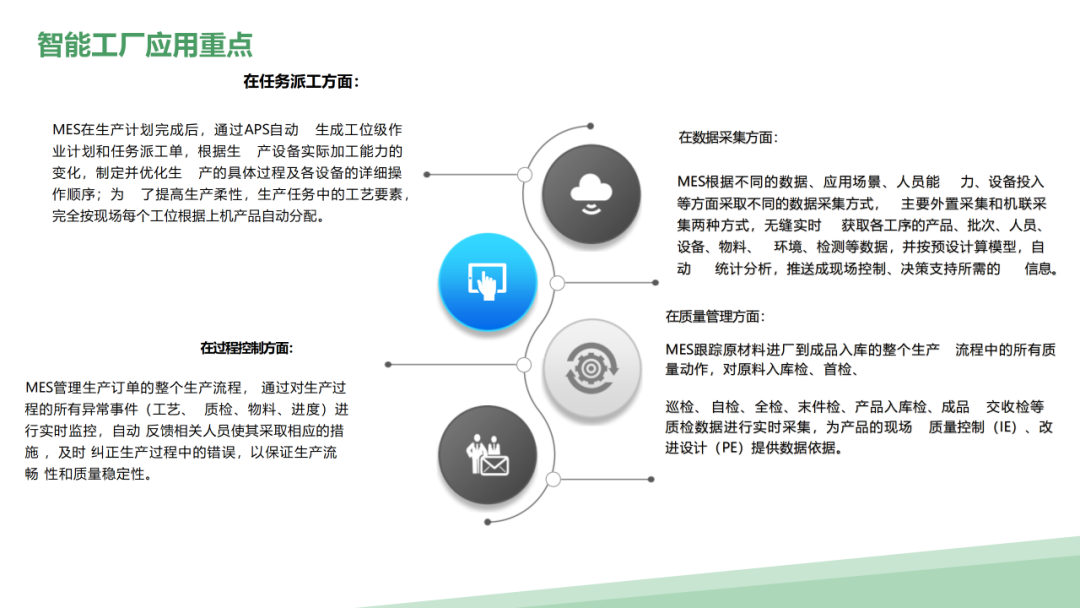

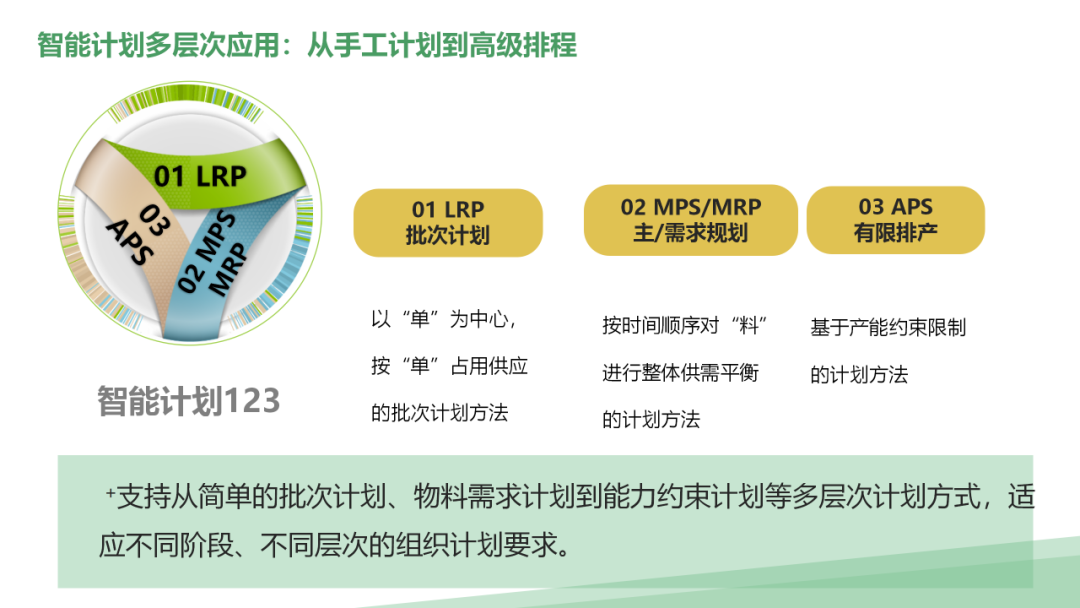

    • 高级计划与排程（APS）： 基于约束条件进行精准的有限能力排程。

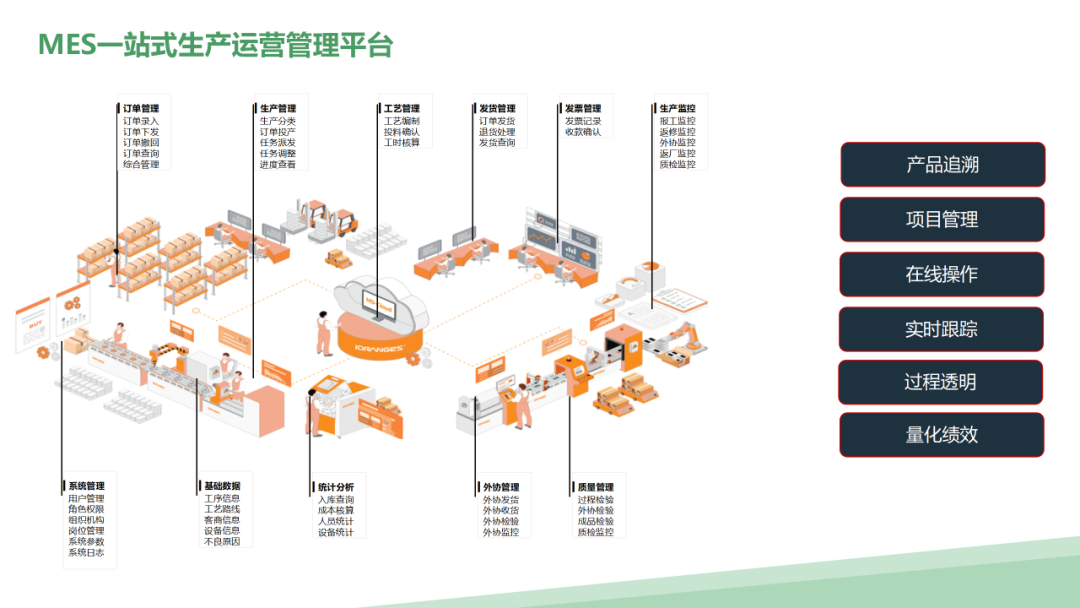

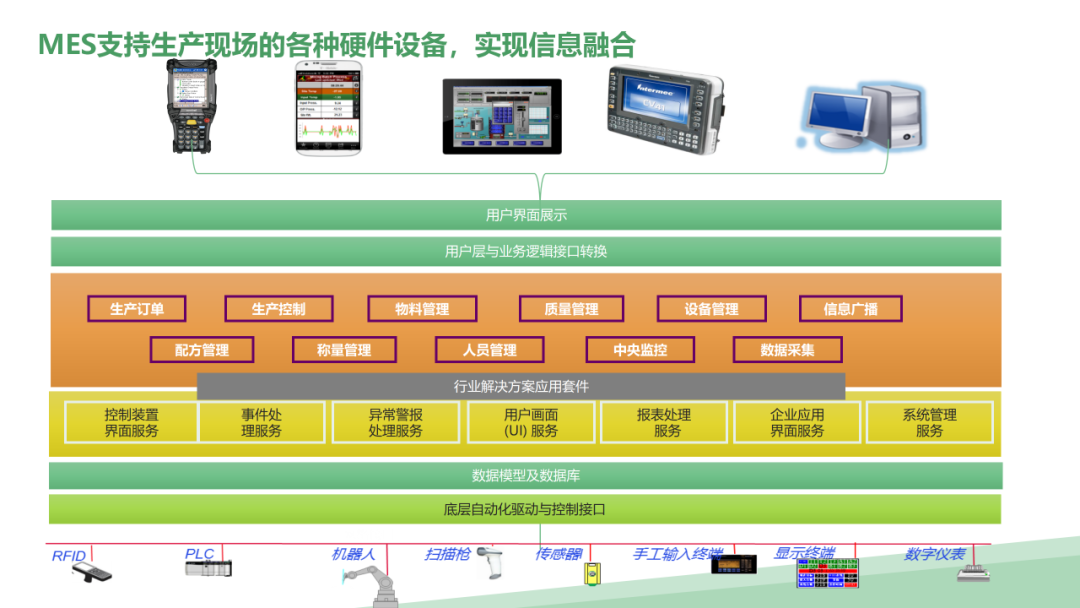

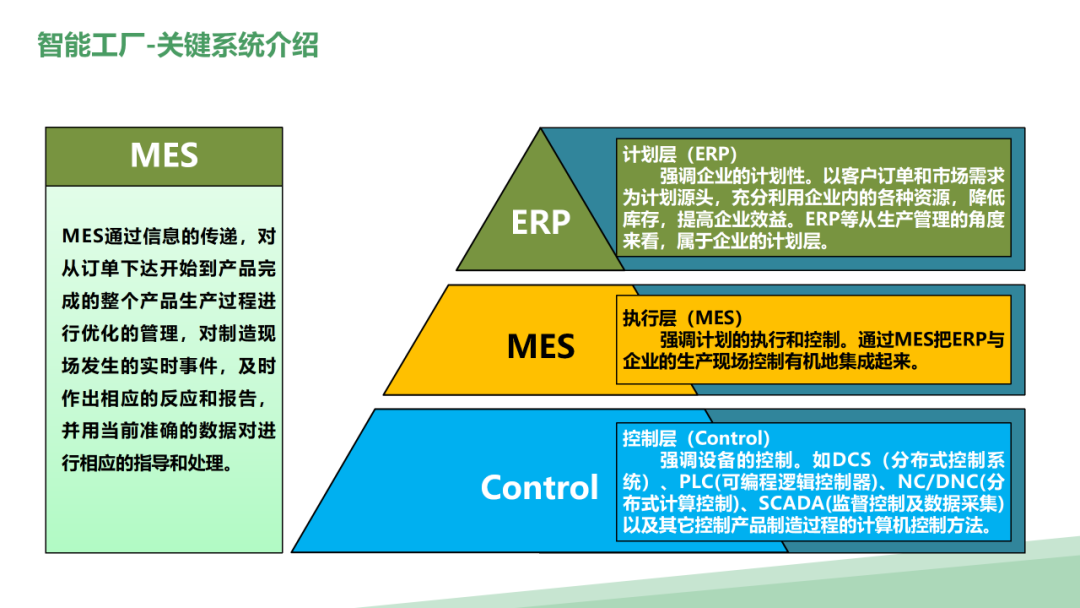

    • 制造执行系统（MES）： 生产调度、物料配送、质量管控、数据采集的核心。

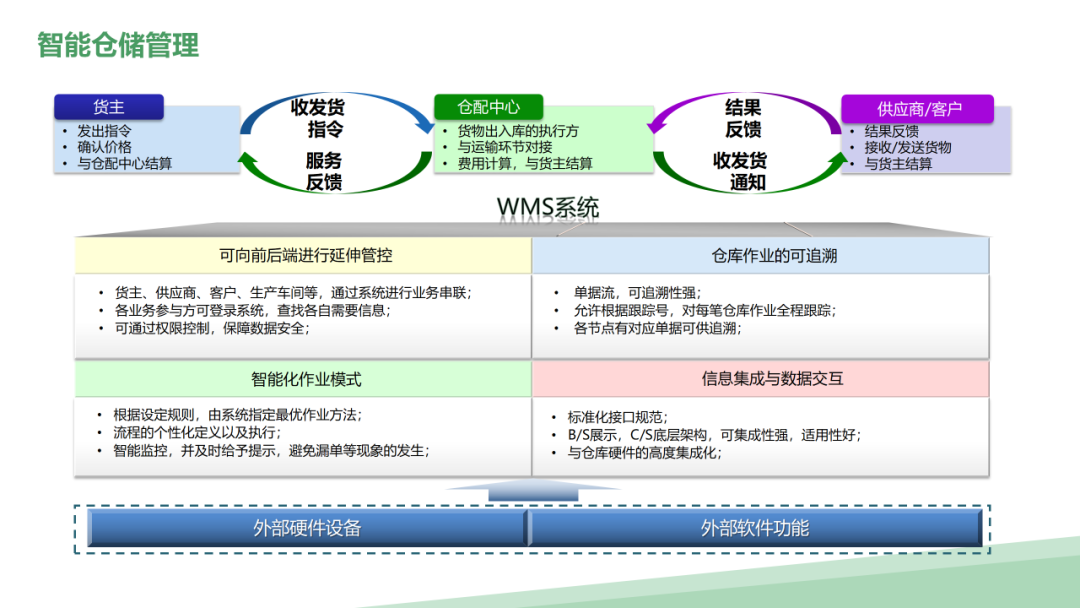

    • 仓储物流管理系统（WMS/WCS）： 实现自动化立库、AGV调度的智能管控。

    • 设备管理与预测性维护（EAM/PHM）： 基于状态的维修和故障预测。

    • 能源管理系统（EMS）： 对水、电、气等进行监控与优化。

    • 质量管理系统（QMS）： 全过程质量数据统计过程控制（SPC）、分析与追溯。

  • 服务延伸化： 远程运维、预测性服务、产品溯源。

3.5 保障体系层（支撑与安全层）

• 网络安全体系： 基于等保2.0要求，构建边界防护、访问控制、入侵检测、安全审计的全方位防御体系。

• 标准规范体系： 制定数据标准、接口标准、模型标准、管理流程标准。

• 组织人才体系： 调整组织架构，设立数据部门、智能制造部门，建立复合型人才培养机制。

• 运维管理体系： 确保系统稳定、持续、安全运行。

---

第四章：关键技术详解

4.1 工业物联网与边缘计算

• 作用： 实现“万物互联”，是数据采集的触手和实时处理的边缘大脑。

• 应用场景： 设备远程监控、工艺参数实时优化、边缘侧质量缺陷即时检测。

4.2 数字孪生

• 作用： 虚实映射，是智能工厂的“数字沙盘”。

• 层级应用：

  • 设备级： 对关键设备进行物理建模和性能仿真。

  • 产线级： 进行物流仿真、节拍分析和布局优化。

  • 工厂级： 实现虚拟生产、虚拟调试、产能评估和应急预案模拟。

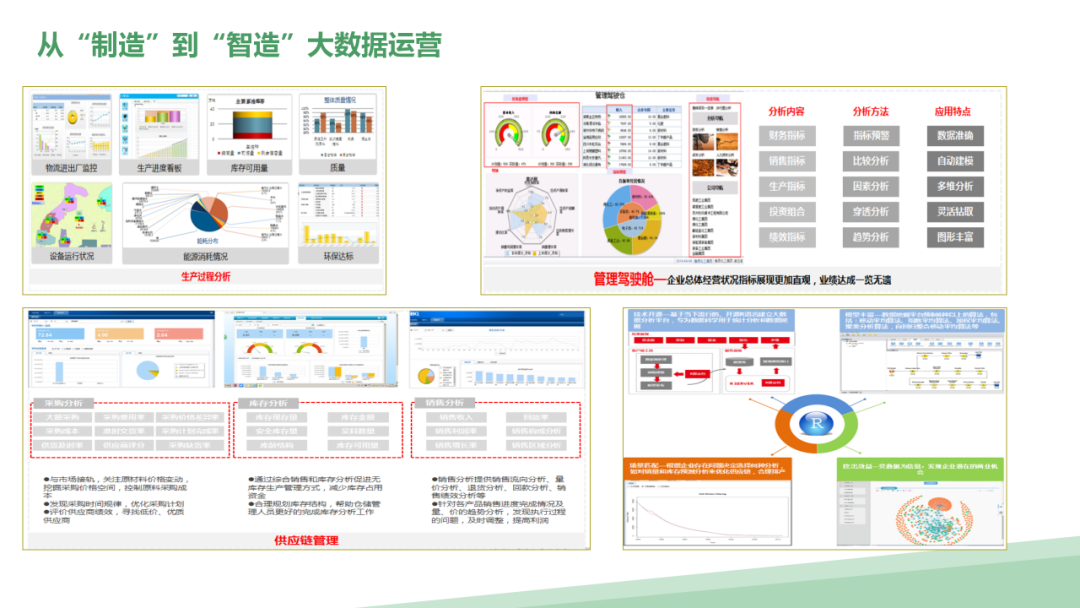

4.3 大数据与人工智能

• 作用： 从数据中挖掘知识，实现预测与决策。

• 典型AI应用：

  • 视觉检测： 利用深度学习进行表面缺陷、装配完整性检测。

  • 预测性维护： 基于设备振动、温度等时序数据预测故障。

  • 智能排产： 利用强化学习应对动态扰动，优化排产方案。

  • 工艺参数优化： 通过机器学习寻找最佳工艺窗口，提升良率。

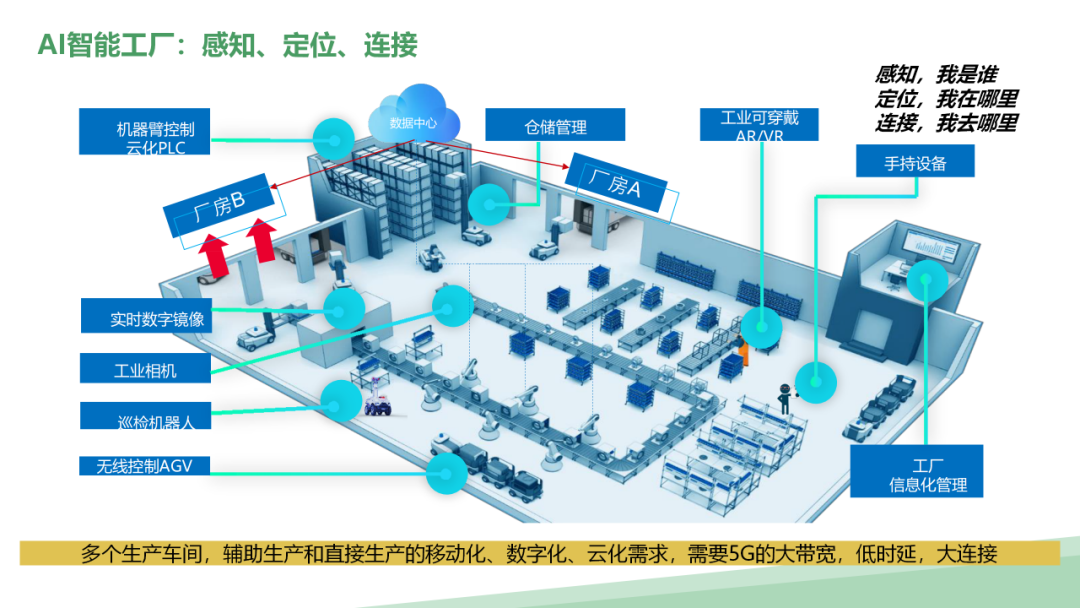

4.4 5G与TSN（时间敏感网络）

• 作用： 提供高可靠、低时延、大连接的工厂内网络。

• 应用场景： AGV集群调度、AR远程辅助、移动机器人协同、无线化产线。

4.5 机器人自动化与柔性工装

• 作用： 替代重复性劳动，适应柔性化生产需求。

• 趋势： 协作机器人（Cobot）与人共融，复合机器人（移动+操作）应用，柔性夹具与可重构工装。

---

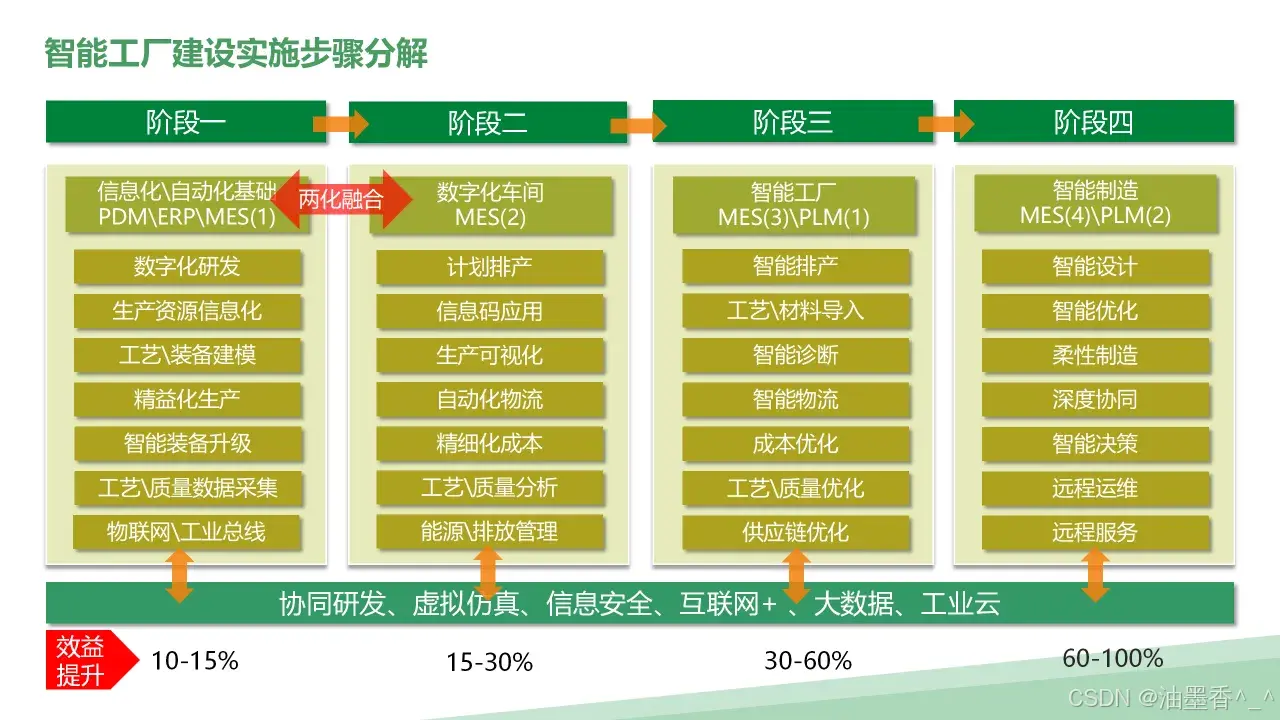

第五章：实施路径与步骤

采用“总体规划、分步实施、急用先行、效益驱动”的原则，建议分为四个阶段，周期约3-5年。

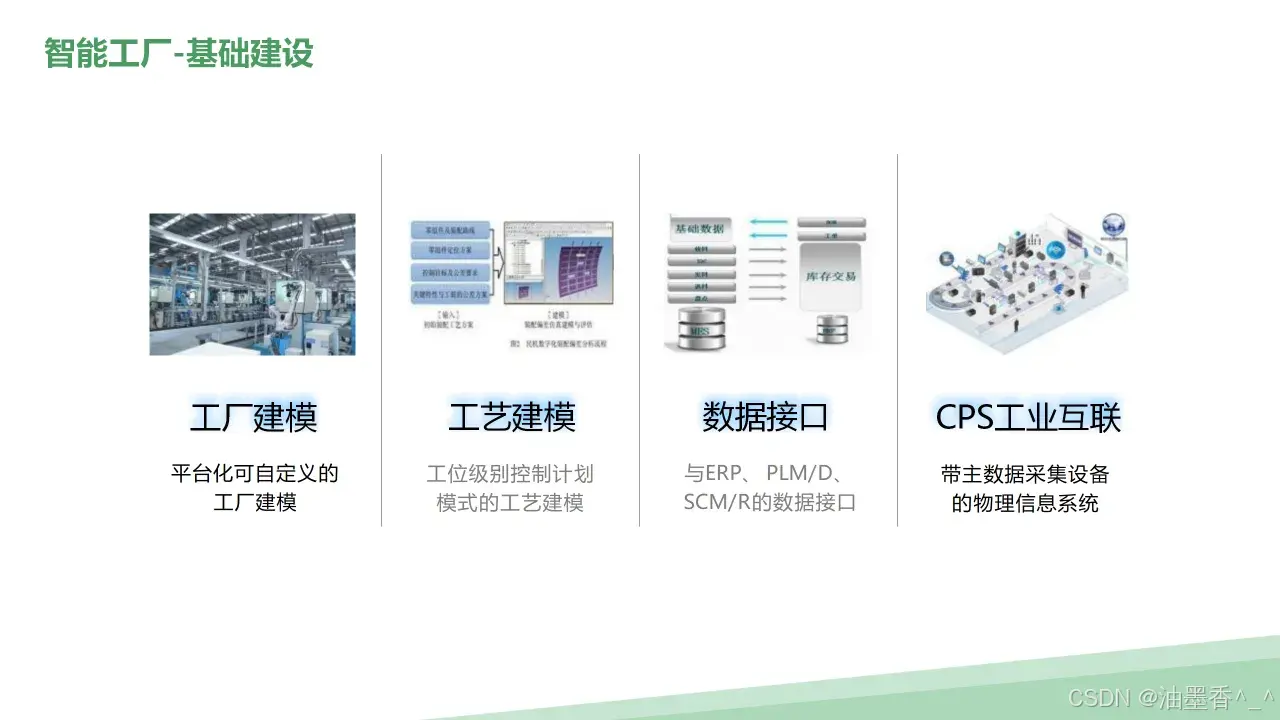

5.1 第一阶段：基础建设与试点（第1年）

• 目标： 打通数据流，实现关键场景可视化，树立标杆。

• 重点任务：

  1. 现状诊断与顶层设计： 完成差距分析，制定详细路线图。

  2. 网络与平台基础搭建： 完成骨干网络升级，部署工业互联网平台基础版。

  3. 关键设备联网与数据采集： 选择1-2条核心产线，实现主要设备数据透明。

  4. 试点应用上线： 部署轻量化MES和Andon系统，实现生产进度、设备状态可视化。

  5. 建立数据标准与安全基线。

5.2 第二阶段：系统集成与深化（第2-3年）

• 目标： 纵向集成（IT/OT融合），横向贯通（核心系统互联），拓展应用。

• 重点任务：

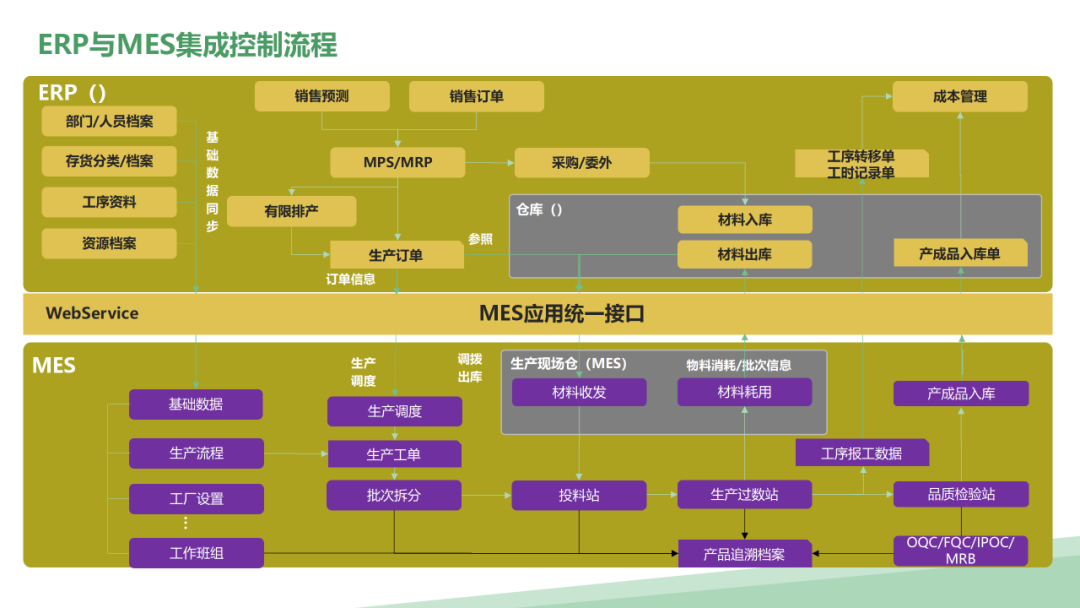

  1. 系统集成： 实现MES与ERP（计划、库存）、PLM（BOM、工艺）的深度集成。

  2. 应用深化： 全面推广MES，引入WMS管理立体仓库，部署APS进行高级排程。

  3. 物流自动化： 引入AGV、自动化立库，实现物料精准配送。

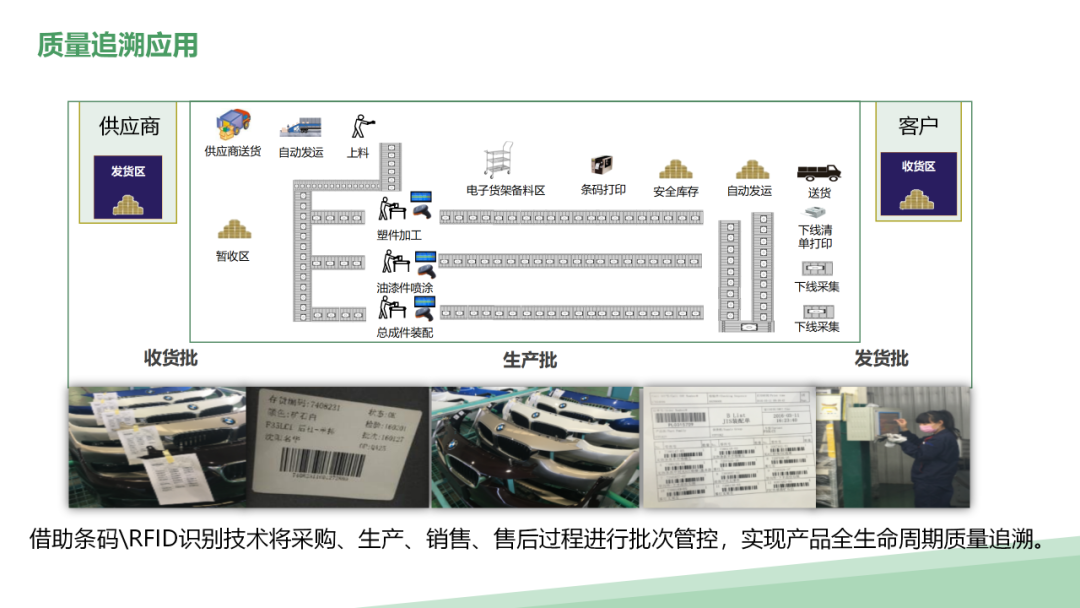

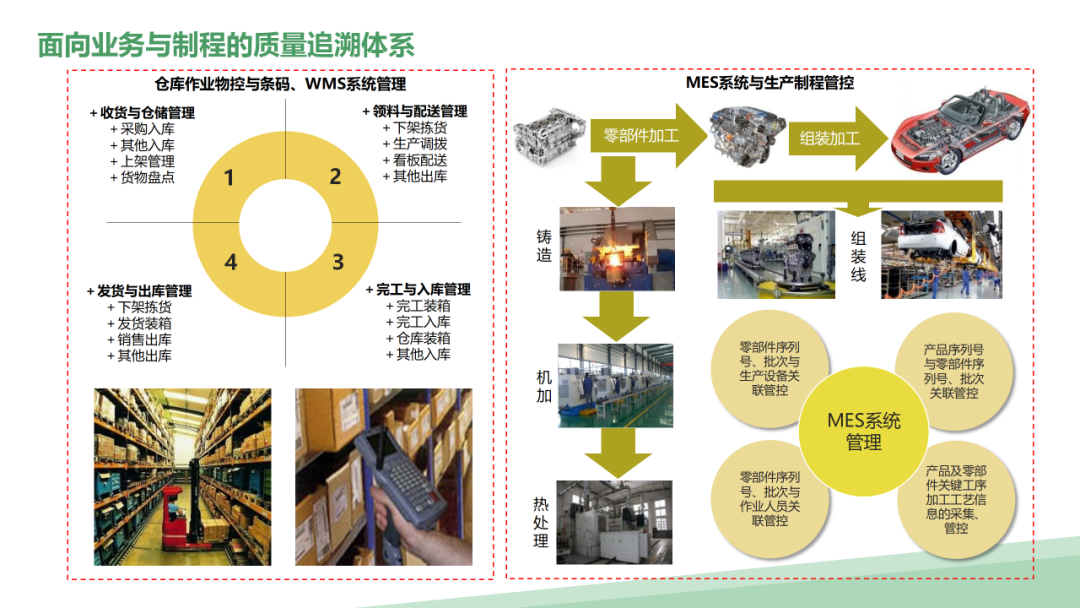

  4. 质量数字化： 部署QMS，实现关键工序的SPC与全流程追溯。

  5. 建设工厂级数字孪生雏形，用于布局仿真和物流优化。

5.3 第三阶段：智能优化与扩展（第3-4年）

• 目标： 实现数据驱动的智能决策，模式创新。

• 重点任务：

  1. AI深度应用： 在预测性维护、视觉质检、能耗优化等场景落地AI模型。

  2. 精准执行： 基于数字孪生的实时数据，动态调整生产指令和工艺参数。

  3. 供应链协同： 将平台能力向供应商和客户延伸，实现网络化协同设计/制造。

  4. 能源精细化管理： 部署EMS，实现分项计量与能效优化。

5.4 第四阶段：生态创新与持续演进（第5年及以后）

• 目标： 构建产业生态，实现商业模式创新。

• 重点任务：

  1. 服务化转型： 基于产品联网数据，提供远程运维、产能租赁、按使用付费等新服务。

  2. C2M模式探索： 连接终端用户，实现个性化定制与直接交付。

  3. 平台开放： 将自身制造能力以API形式开放，成为产业链中的制造服务节点。

  4. 建立持续改进的文化和机制，拥抱新技术，实现工厂的自我进化。

---

第六章：效益评估与风险管控

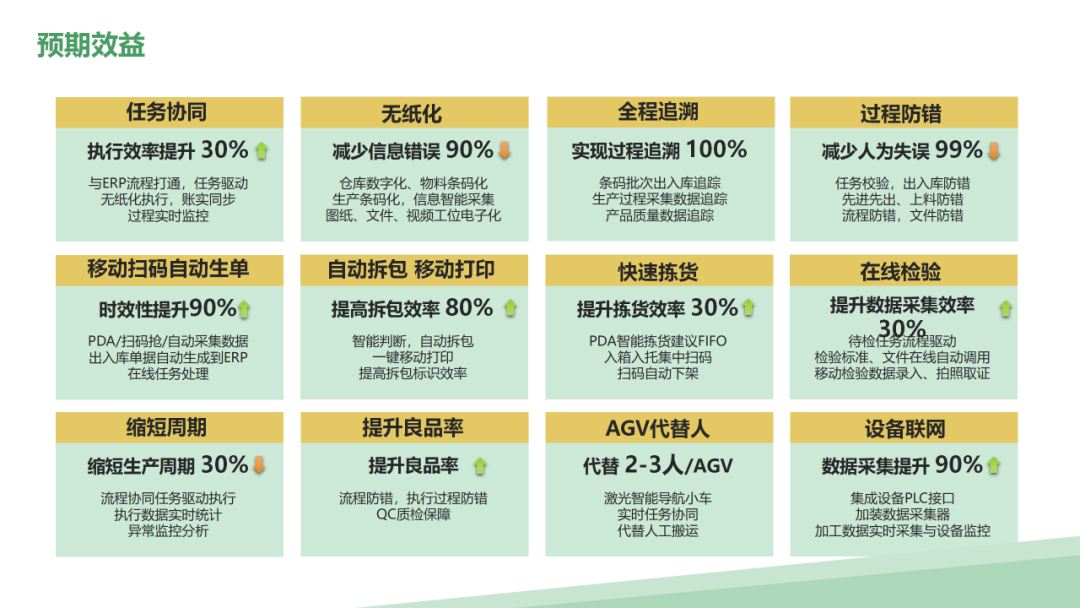

6.1 综合效益评估

• 经济效益：

  • 直接财务收益： 人力节省、物料浪费减少、能耗降低、设备利用率提升带来的成本节约。

  • 间接财务收益： 质量提升减少售后损失，交付准时提升客户满意度和订单量。

• 管理效益： 管理流程标准化、决策科学化、风险可控化。

• 社会效益： 提升行业竞争力，促进产业升级，改善员工工作环境与安全性。

6.2 主要风险与对策

• 技术风险： 技术选型错误、集成复杂度高、供应商锁定。

  • 对策： 采用开放架构、坚持标准先行、进行充分的POC验证。

• 管理风险： 流程变革阻力大、组织架构不适应、员工技能不足。

  • 对策： “一把手”工程，变革管理贯穿始终，建立激励机制，大规模培训与赋能。

• 数据安全风险： 数据泄露、网络攻击、生产中断。

  • 对策： 安全体系与系统同步规划建设，建立纵深防御和应急响应机制。

• 投资回报风险： 投资大、周期长、短期效益不明显。

  • 对策： 分阶段投资，聚焦“速赢”场景，建立科学的ROI测算模型，关注长期战略价值。
