大家好！作为电子爱好者或初入嵌入式音频领域的开发者，你是否遇到过这样的困扰：ESP32-S3、树莓派Pico等微控制器（MCU）明明能播放MP3、WAV音频，但直接接上耳机或扬声器，声音却像蚊子叫一样微弱？这时，你就需要一个关键的“放大镜”组件——音频功率放大器。

本文，将为你深入剖析这款在开源硬件和物联网项目中极受欢迎的明星芯片：MAX98357A。我们将从“小白”的角度出发，带你理解它的工作原理、核心优势，并手把手教你如何让它与你的ESP32-S3合作，发出响亮动听的声音。

一、初识MAX98357A：它究竟是何方神圣？

MAX98357A是由Maxim Integrated（现已被ADI收购）推出的一款单声道、数字输入式D类音频功率放大器。简单来说，你可以把它想象成一个专门处理声音的“力量增强器”。

亚德诺半导体技术有限公司（简称ADI），外文名Analog Devices, Inc.，由Ray Stata等人于1965年创建，总部位于美国马萨诸塞州诺伍德市，是纳斯达克上市公司（NASDAQ代码：ADI）。公司专注于模拟、混合信号和数字信号处理集成电路的设计与制造，产品涵盖数据转换器、电源管理IC、MEMS传感器等，应用于工业、汽车、通信及消费电子领域，2023年营收达123亿美元。

它的核心定位非常精准：解决微控制器数字音频接口（I2S）到扬声器之间“最后一米”的驱动问题。大多数MCU，包括我们的ESP32-S3，都配备了I2S（Inter-IC Sound）数字音频接口，可以输出高质量的数字音频流。但这些信号本身没有驱动能力，无法直接推动扬声器。MAX98357A就是为此而生——它能接收I2S数字信号，经过内部处理后，输出足够强大的功率来驱动喇叭。

与“功放”的类比：你可以把它理解为一个高度集成、专门为数字世界设计的“迷你功放”。传统模拟功放需要模拟音频输入，而MAX98357A直接从数字世界取声音，省去了中间的数模转换环节，设计更简洁，音质更有保障。

功放，就是音频功率放大器，你可以把它理解为声音的“扩音喇叭”。

它的核心任务是：将音频设备（如手机、电脑）发出的微弱电信号，放大成足够强大的电流，去驱动喇叭的振膜剧烈振动，从而发出我们听得见的声音。

没有功放，耳机或音箱里的声音会微小到几乎听不见。简单说，功放是 “让电信号变成大声音” 的必要设备。

理解这个类比的关键，在于抓住 “放大” 这个核心功能，并区分处理的是 数字信号还是 模拟信号。
我们用一个“指挥乐队演奏”的比喻来分解：

1. 核心使命相同：都是“放大”

传统功放：放大模拟电信号（像指挥家根据连续的乐谱来指挥乐队强弱）。

MAX98357A：放大数字音频信号（像指挥家直接根据精确的0/1数字指令来指挥乐队）。

2. 处理的“乐谱”形式不同：这是本质区别

传统模拟功放： 它只认识连续的模拟信号（像看五线谱）。如果你的音源是手机里的数字文件，就必须先通过一个“翻译官”（数模转换器，DAC）把数字指令转成模拟乐谱，功放才能看懂并放大。这个过程可能引入失真和噪音。

MAX98357A（数字功放）： 它内置了这个“翻译官”（DAC）。你直接把数字指令（0/1数据流） 给它，它在芯片内部完成翻译（数模转换），并立即将得到的微弱模拟信号放大成能驱动喇叭的强电流。“翻译”和“放大”一气呵成。

结论： MAX98357A之所以被称为“数字功放”，就是因为它把翻译（数模转换）和放大两个步骤，高度集成在一个芯片里。它直接从数字世界接收指令，输出大功率的模拟电流去推喇叭，因此设计更简洁（外围元件少），也避免了传统方案中模拟信号在电路板上传输可能受到的干扰，音质更有保障。

简单说，你可以把它看作是 “自带高级翻译的智能指挥家”。

二、工作原理解密：数字音频的“变身之旅”

要理解它的强大，我们需要看看音频数据在它内部的“旅程”：

1. 数字信号输入 (I2S)：来自ESP32-S3的I2S接口传输三个关键信号：

   • BCLK (Bit Clock, 位时钟)：数据传输的节拍器。
   • LRCLK (Frame Clock, 帧时钟/左右声道时钟)：用于区分左、右声道数据。
   • DIN (Data In, 音频数据)：真正的数字音频数据流。MAX98357A支持高达24位深度、96kHz采样率的高质量音频。

2. 内部处理：芯片内部集成的数字信号处理器（DSP）会对数字音频进行初步处理，如增益控制和初步滤波。

3. 核心转换 (PWM调制)：这是D类放大的精髓。芯片将高质量的数字音频信号，转换为一系列脉宽与音频幅度对应的PWM（脉宽调制）方波信号。

4. 高效功率放大 (D类放大)：PWM信号控制着芯片内部的功率MOSFET（可以想象成高速开关）。这些开关以极高的频率（通常远超人耳听力范围）导通和关断，将电源的能量高效地“泵”向输出端，形成大功率的PWM信号。

5. “还原”声音：输出端的大功率PWM信号，经过一个简单的LC低通滤波器（在许多情况下，由于扬声器线圈本身的感性特性，甚至可以省略这个外部滤波器），其平均电压就还原成了与原始音频一致的、但功率被放大了的模拟信号，从而强力驱动扬声器振膜发声。

整个过程的巨大优势在于 “高效率” 。传统的AB类放大器就像线性稳压器，总会消耗一部分能量发热；而D类放大器就像开关电源，MOSFET要么完全导通（电阻极低），要么完全关断，能量损耗极小，效率通常可高达90%以上。这意味着更省电、发热更少，非常适合电池供电的便携设备。

三、为什么它是开发者的“心头好”？核心优势一览

MAX98357A能在创客圈和产品设计中广受欢迎，离不开以下几个“杀手锏”：

特性	具体描述	带给开发者的好处
极致简单	无需外部MCLK主时钟，无需I²C/I²S等总线配置，也常无需输出滤波电感。	电路设计异常简洁，连接电源、地线和I2S三根线（BCLK, LRCLK, DIN）就能工作。
“即插即用”	自动识别多达35种不同的PCM和TDM时钟方案。	免去繁琐的软件初始化和寄存器配置，大大降低开发门槛和调试时间。
高音质	支持24-bit/96kHz高清音频，信噪比（SNR）高达95dB，总谐波失真+噪声（THD+N）低至0.015%。	能提供清晰、干净、细节丰富的音质，满足大部分消费级音频应用需求。
高功率高效率	在5V电压下，可为4Ω扬声器提供超过3W的功率，效率超过90%。	音量足够大，续航时间长，芯片发热小。
内置保护	集成热关断和过流/短路保护电路。	防止因接线错误或意外情况损坏芯片和扬声器，提高系统可靠性。
灵活增益	通过单个GAIN引脚的上拉/下拉，可在3dB、6dB、9dB、12dB、15dB五档中选择固定增益。	无需修改软件代码，即可硬件调节音量放大倍数，适应不同灵敏度的扬声器。

四、实战连接：让ESP32-S3“开口说话”

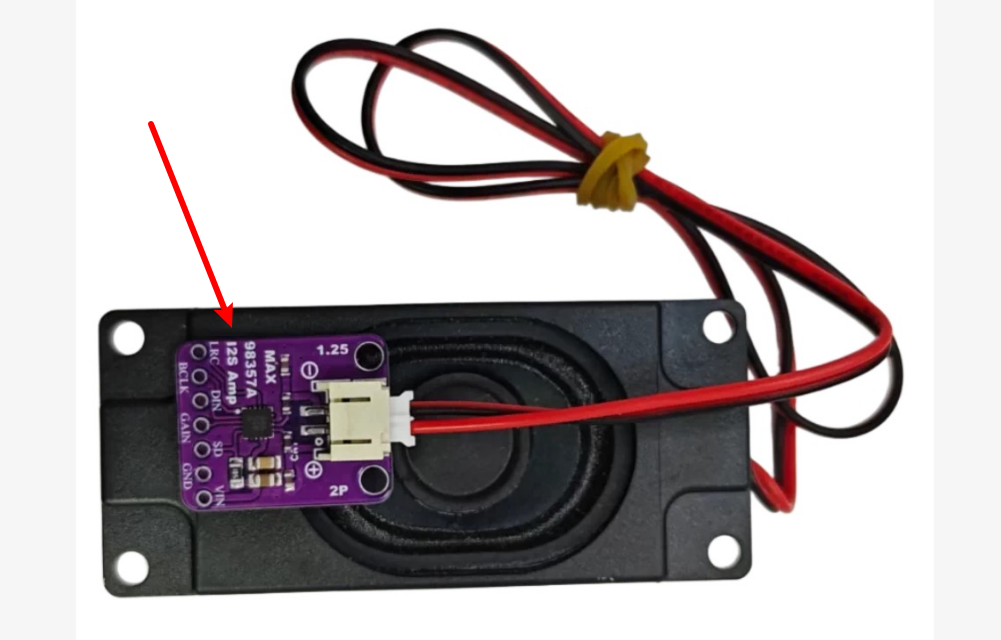

理论终需实践。下面以最普及的ESP32系列MCU为例，展示如何连接MAX98357A的典型开发板（如Adafruit或DFRobot的模块）。

硬件连接 (基于ESP32通用GPIO)：

重要提醒：连接前，务必确认开发板的GAIN引脚已通过电阻上拉或下拉到合适的电平以设置增益（如接地为9dB增益），切勿悬空！SD（关断）引脚如不使用，可悬空。

MAX98357A模块引脚	连接到ESP32的引脚	信号说明
VIN / VDD	5V 或 3.3V (根据模块供电要求)	电源正极 (范围通常在2.5V-5.5V)
GND	GND	电源地
BCLK (Bit Clock)	GPIO 26 (可配置)	I2S位时钟
LRCLK (LR Clock)	GPIO 22 (可配置)	I2S帧时钟（左右声道时钟）
DIN (Data In)	GPIO 21 (可配置)	I2S音频数据输入

软件驱动 (以Arduino框架为例)：
在Arduino IDE中，你可以使用强大的 ESP32Audio 库或 Adafruit_VS1053 库（如果用于解码）来驱动。一个最简单的播放示例骨架如下：

#include "Audio.h"

// 定义I2S引脚
#define I2S_DOUT      21  // DIN
#define I2S_BCLK      26  // BCLK
#define I2S_LRC       22  // LRCLK

Audio audio; // 创建音频对象

void setup() {
    Serial.begin(115200);

    // 设置I2S音频输出到MAX98357A
    audio.setPinout(I2S_BCLK, I2S_LRC, I2S_DOUT);
    // 设置音量（0-21）
    audio.setVolume(12);

    // 连接WiFi后，可以播放网络流媒体...
    // audio.connecttohost("http://your-stream-url");

    // 或者，播放SD卡上的本地文件（需额外文件系统支持）
    // audio.connecttoFS(SD, "/test.mp3");
}

void loop() {
    audio.loop(); // 必须持续调用以处理音频任务
}

// 可选的回调函数，用于获取音频播放状态
void audio_info(const char *info){
    Serial.print("info: "); Serial.println(info);
}

五、避坑指南：新手常见问题与解决方案

1. 完全无声

   • 检查供电：确认VIN和GND连接正确且稳定。用万用表测量芯片供电引脚电压是否在2.5V-5.5V范围内。
   • 检查GAIN引脚：这是最常见原因！确保GAIN引脚已通过约100kΩ电阻可靠接地或接VDD，不能悬空。
   • 检查I2S连线：确认BCLK、LRCLK、DIN三根线与ESP32连接无误，且软件中引脚定义与实际一致。
   • 检查SD引脚：如果模块有SD（关断）引脚，确认它被拉高（例如接VDD）以使能芯片。

2. 声音失真或破音

   • 电源功率不足：瞬间大音量时，放大器需要较大电流。确保电源（尤其是USB口或LDO）能提供充足电流（建议500mA以上）。
   • 扬声器不匹配：检查扬声器阻抗是否在芯片支持范围内（典型4Ω或8Ω）。过低的阻抗可能导致芯片过载保护。
   • 输入信号过载：适当降低软件输出的数字音量或降低GAIN档位。

3. 上电/断电时有“噗噗”声

   • 这是D类放大器的常见现象，源于电源上下电时输出的不稳定。可在软件中实现 “软启动/软关断” ：在开始播放前逐步升高音量，在停止播放后先将音量降至零再关闭I2S输出。部分高级驱动库已内置此功能。

4. 音量太小

   • 将GAIN引脚设置为更高的增益档位（如12dB或15dB）。
   • 在软件中提高输出音频的数字音量。

六、广阔天地：MAX98357A的典型应用场景

凭借其小体积、高效率和高音质，MAX98357A已成为众多项目的“标配”音频方案：

• 智能家居设备：为语音助手、智能闹钟、门铃提供清晰的提示音和语音反馈。
• 便携式蓝牙/Wi-Fi音箱：配合ESP32的蓝牙或AirPlay功能，制作属于自己的高品质无线音箱。
• 游戏机/玩具：为怀旧游戏机、互动玩具增加音效。
• 多媒体终端：在信息显示屏、智能相框中播放背景音乐或公告。
• 物联网通知器：将传感器报警（如水位、烟雾）转化为响亮的警报声。

总结

MAX98357A就像一座精心设计的桥梁，完美连接了微控制器的数字音频世界和现实世界的模拟扬声器。它用 “极简的硬件、零配置的软件、高效的性能” ，扫清了嵌入式音频开发中的主要障碍。

无论你是想为你的ESP32-S3智能项目增添语音提示，还是想DIY一个网络音箱，MAX98357A都是一个近乎完美的起点。希望这篇深度解读能帮你理解它的原理，掌握使用它的方法，并激发你创造更多有趣项目的灵感！

动手去试吧！让代码，不只是改变比特，更能震撼耳膜。
