开发步骤概览

步骤1：硬件连接 ESP8266
步骤2：在 CubeMX 中配置 UART
步骤3：创建 ESP8266 驱动文件
步骤4：修改 main.c 添加 WiFi 功能
步骤5：创建 Node.js 服务器
步骤6：开发微信小程序

---

步骤1：硬件连接 ESP8266

1.1 准备 ESP8266 模块

确保你有：

• ESP8266 模块（ESP-01 或 ESP-12F）
• 3.3V 电源（不能使用 5V！）
• 杜邦线若干

1.2 连接方式

按照以下方式连接 ESP8266 到 STM32：

ESP8266 引脚	STM32 引脚	说明
VCC	3.3V	必须用 3.3V，不能接 5V
GND	GND	共地
TX	PB7 (USART1_RX)	ESP8266 发送 → STM32 接收
RX	PB6 (USART1_TX)	STM32 发送 → ESP8266 接收
CH_PD / EN	3.3V	使能引脚（保持高电平）
RST	3.3V (通过 10k 上拉)	复位引脚（可选）

重要提示：

• ESP8266 必须使用 3.3V 供电，接 5V 会烧毁模块
• 建议在 VCC 和 GND 之间加 100µF 电解电容 + 0.1µF 瓷片电容去耦
• 确保供电电流足够（建议 300mA 以上）

1.3 验证连接

连接完成后，先不要修改代码，确保硬件连接正确。

---

步骤2：在 STM32CubeMX 中配置 UART

2.1 打开 CubeMX 项目

1. 打开你的 STM32CubeMX 项目文件（.ioc）
2. 确认当前配置：
   • I2C2 已配置（用于 OLED）
   • ADC1 已配置（用于 MQ2）
   • GPIO 已配置（传感器和蜂鸣器）

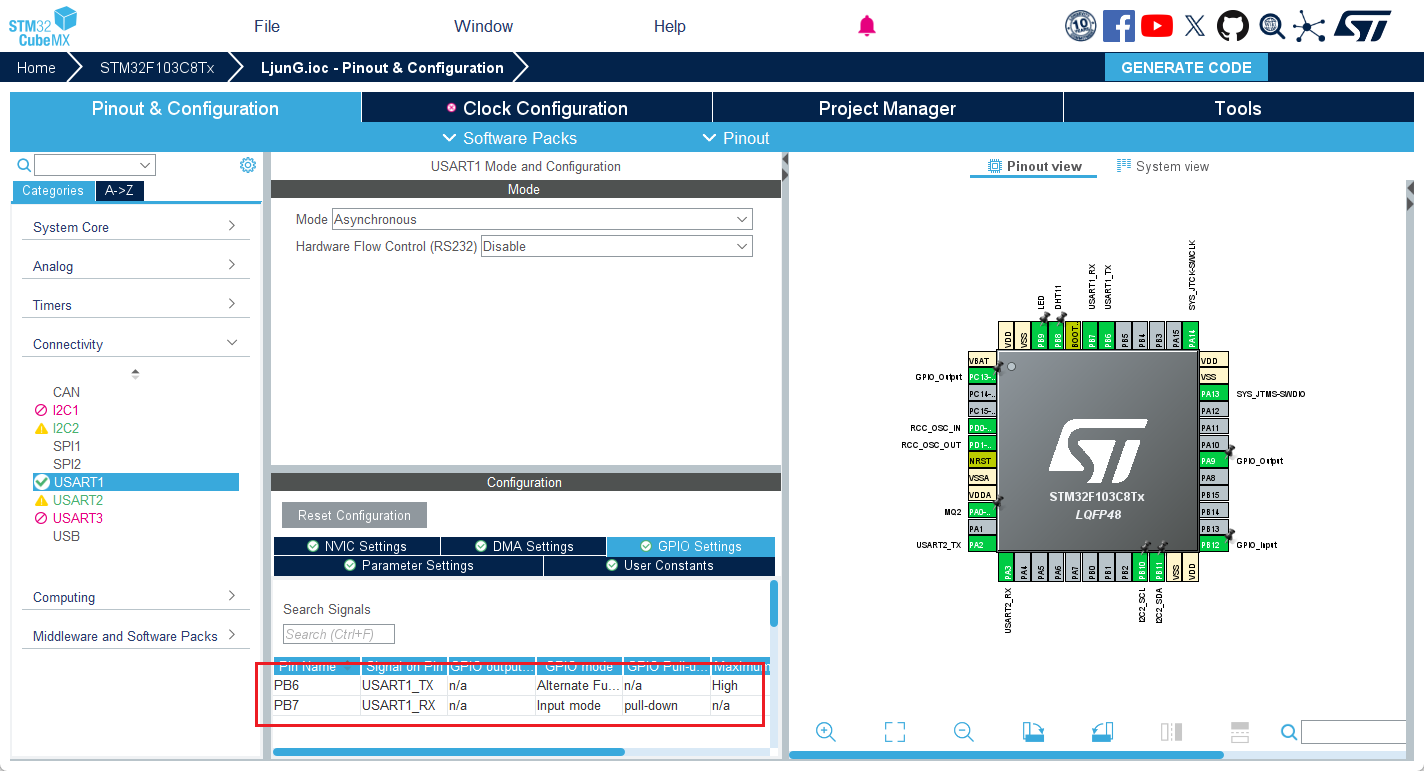

2.2 配置 USART1

1. 在 Pinout 视图中，找到 USART1
2. 配置引脚：
   • USART1_TX → PB6 (Mode: Asynchronous)
   • USART1_RX → PB7 (Mode: Asynchronous)
3. 在 Configuration 标签页中，点击 USART1
4. 配置参数：
   • Baud Rate: 115200
   • Word Length: 8 Bits
   • Parity: None
   • Stop Bits: 1
   • Data Direction: Receive and Transmit
5. 点击 Generate Code 生成代码

2.3 验证配置

检查生成的文件：

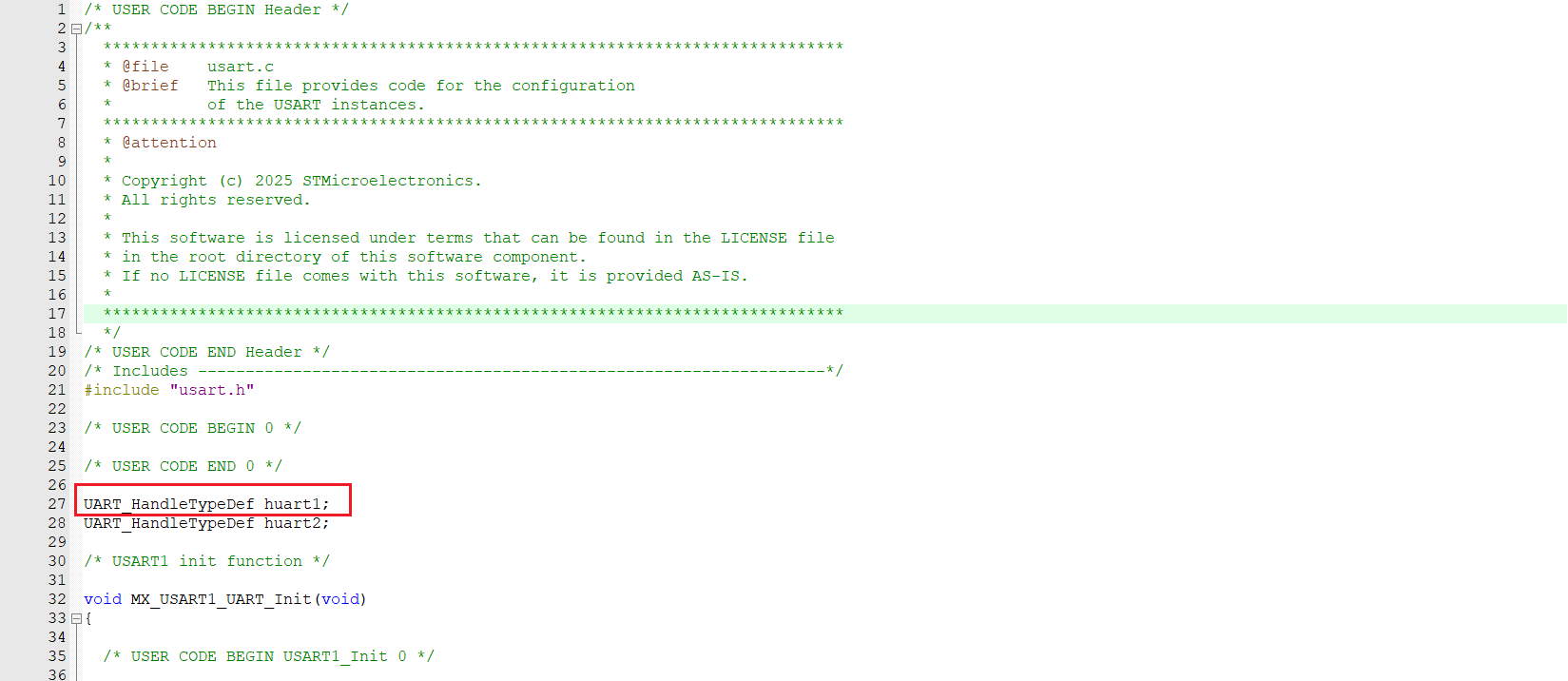

• Core/Src/usart.c - 应该包含 MX_USART1_UART_Init() 函数

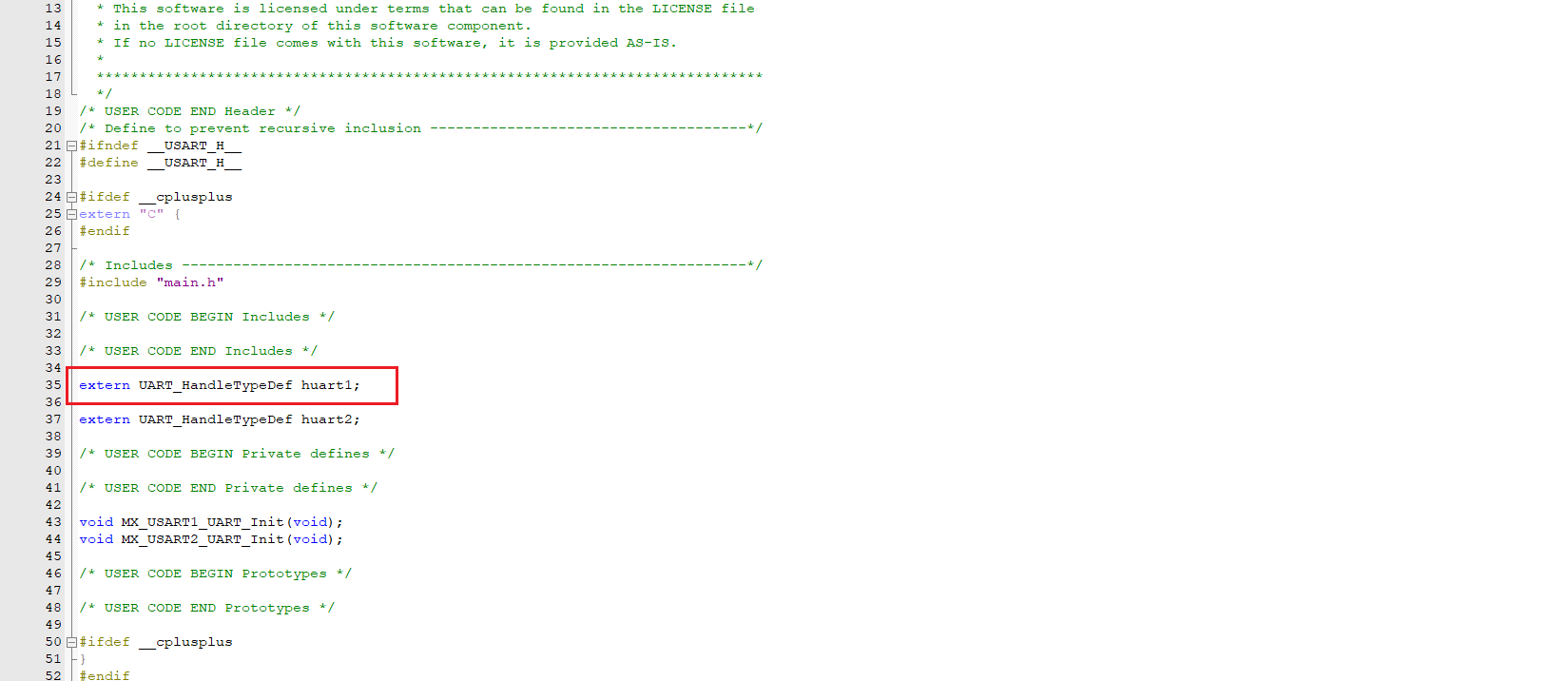

• Core/Inc/usart.h - 应该声明 huart1 句柄

步骤3：创建 ESP8266 驱动文件

3.1 创建头文件 Core/Inc/esp8266.h

在项目根目录的 Core/Inc/ 文件夹下创建新文件 esp8266.h，内容如下：
