AI小智硬件程序（三）


链接: B站Up

ESP32S3读取写入SD卡

1.前置目的

语音识别项目中，麦克风录制的音频需存入 SD 卡，再通过电脑验证录制内容

2.工程搭建步骤

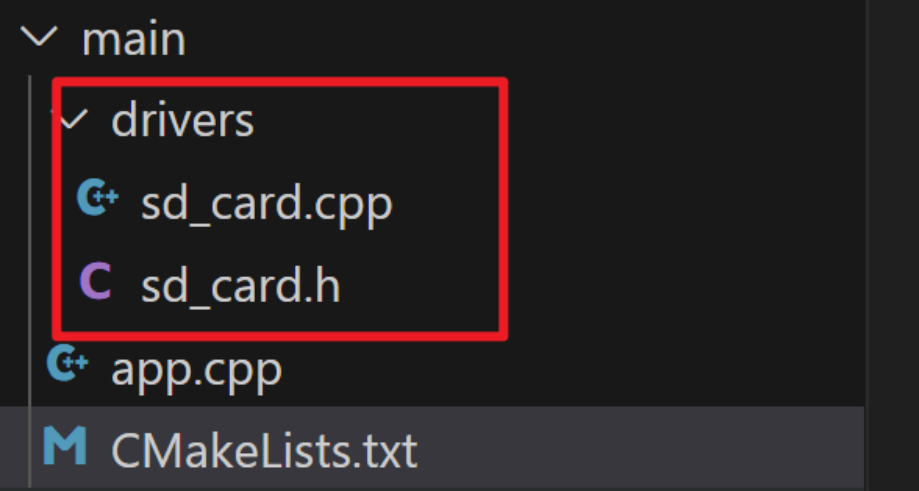

  1. 创建 drivers 目录存放驱动代码
  2. 在该目录下新建 sd_card.cpp（源文件）和 sd_card.h（头文件）

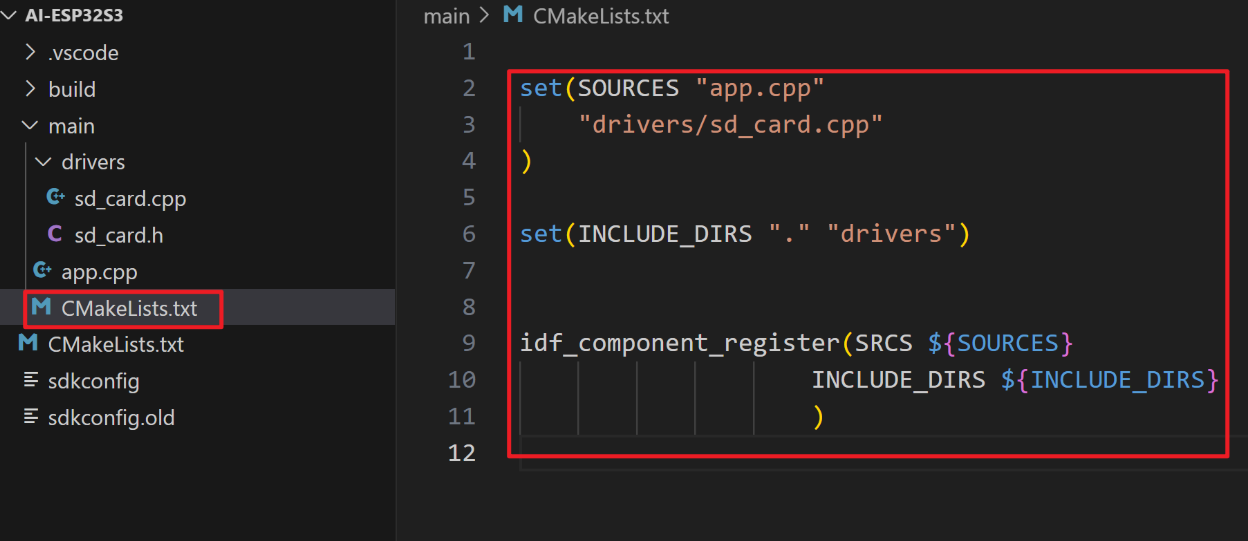

    在这里插入图片描述3. 修改 main 目录下的 CMakeLists.txt：
    在这里插入图片描述
  • 用 set 命令手动列出所有 .cpp 源文件和头文件（不建议通配符，避免匹配备份文件导致编译异常）
  • 新增文件时直接在列表中追加一行

3.头文件 关键内容

  1. 使用 C++ 简洁写法替代 C 语言的头文件保护宏：#pragma once
    C 语言传统写法
#ifndef SD_CARD_H  // 如果没定义这个宏
#define SD_CARD_H  // 定义这个宏，标记头文件已包含
// 头文件内容...
#endif  // 结束判断
  1. 定义 SD 类，包含公有的构造函数、析构函数，以及三个核心方法：
  • 写文件：传入文件名 + 内容，支持覆盖 / 追加模式
  • 读文件：传入文件名 + 缓冲区，读取指定长度内容
  • 读一行：可选方法，按需使用
#pragma once

#include "esp_err.h"

#define TAG "SDCARD"
#define SD_CARD_PIN_CLK  GPIO_NUM_47
#define SD_CARD_PIN_CMD  GPIO_NUM_48
#define SD_CARD_PIN_D0   GPIO_NUM_21
#define MOUNT_POINT "/sdcard"
class SdCard
{
private:
    /* data */
public:
    SdCard();
    ~SdCard();
    esp_err_t sdWriteFile(char *path, char *data,bool isAppend);

    esp_err_t sdCardReadFile(const char *filename, char *output, size_t output_size);

    esp_err_t sdCardReadLine(const char *filename, int line_num, char *output, size_t output_size);
};

4.源文件核心实现

  1. 初始化逻辑：在构造函数中完成 SD 卡初始化（也可独立写初始化函数）
  2. 总线配置：采用 SDIO 总线，支持一线模式（占用引脚少，仅用 DA0）和四线模式（传输快，占用 DA0-DA3）
  3. 引脚配置：需根据硬件原理图确定，示例引脚：
  • SD_COMMAND → ESP32-S3 GPIO48
  • SD_CLOCK → GPIO47
  • SD_DATA → GPIO21
  1. 挂载与校验：调用系统函数挂载 SD 卡，初始化成功则打印卡信息（容量等），失败则打印错误信息
#include "sd_card.h"
#include "esp_log.h"
#include "esp_err.h"
#include "driver/sdmmc_host.h"
#include "sdmmc_cmd.h"
#include "esp_vfs_fat.h"
#include <cstdio>
#include <cstring>

SdCard::SdCard()
{
    esp_err_t ret;
    esp_vfs_fat_sdmmc_mount_config_t mount_config = {
        .format_if_mount_failed = true,
        .max_files = 5,
        .allocation_unit_size = 16 * 1024
    };
    sdmmc_card_t *card;
    const char mount_point[] = MOUNT_POINT;
    sdmmc_host_t host = SDMMC_HOST_DEFAULT();
    sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();
    slot_config.width = 1;
    slot_config.cmd = SD_CARD_PIN_CMD;
    slot_config.clk = SD_CARD_PIN_CLK;
    slot_config.d0 = SD_CARD_PIN_D0;
    slot_config.flags |= SDMMC_SLOT_FLAG_INTERNAL_PULLUP;
    ret = esp_vfs_fat_sdmmc_mount(mount_point, &host, &slot_config, &mount_config, &card);

    if (ret != ESP_OK)
    {
        ESP_LOGE(TAG, "Failed to mount SD card VFAT filesystem.");
        ESP_LOGD(TAG, "SD card error: %s", esp_err_to_name(ret));
        /* code */
        ESP_LOGI(TAG, "SD card initialized failed.");
    }

    ESP_LOGI(TAG, "SD card initialized.");

    //打印SD卡信息
    sdmmc_card_print_info(stdout, card);

    // return ESP_OK;

}

SdCard::~SdCard()
{
}


/** 读取指定行数据
 * file_path : 文件路径
 * line_num : 行号
 * output : 输出缓冲区
 * output_size : 输出缓冲区大小
 */
esp_err_t SdCard::sdCardReadLine(const char *filename, int line_num, char *output, size_t output_size)
{
    char line[1000]; // 假设每行最大长度为 1000 字符
    int current_line = 0;

    char  file_path[50];
    char data1[100];
    sprintf(file_path, "%s/%s", MOUNT_POINT, filename);

    if (output_size>(sizeof(line)-1))
    {
        return ESP_FAIL;
    }
    // 检查输出缓冲区是否足够大
    if (output_size < 1) {
        ESP_LOGE(TAG, "Output buffer size is too small");
        return ESP_FAIL;
    }

    FILE *f = fopen(file_path, "r");
    if (f == NULL) {
        ESP_LOGE(TAG, "Failed to open file for reading");
        return ESP_FAIL;
    }

    // 逐行读取文件
    while (fgets(line, sizeof(line), f) != NULL) {
        current_line++;
        // 如果当前行是目标行
        if (current_line == line_num) {
            // 去掉行末的换行符（如果有）
            size_t len = strlen(line);
            if (len > 0 && line[len - 1] == '\n') {
                line[len - 1] = '\0'; // 去掉换行符
            }
            // 将目标行内容复制到输出缓冲区
            strncpy(output, line, output_size - 1);
            output[output_size - 1] = '\0'; // 确保字符串以 null 结尾
            fclose(f);
            return ESP_OK;
        }
    }

    fclose(f);

    // 如果文件行数不足
    if (current_line < line_num) {
        ESP_LOGE(TAG, "File has only %d lines, requested line %d", current_line, line_num);
        return ESP_FAIL;
    }

    return ESP_FAIL;
}


/**
 * 读取指定文件内容
 * @param filename : 文件路径
 * @param output : 输出缓冲区
 * @param output_size : 输出缓冲区大小
 */
esp_err_t SdCard::sdCardReadFile(const char *filename, char *output, size_t output_size) {


    char  file_path[50];
    char data1[100];
    sprintf(file_path, "%s/%s", MOUNT_POINT, filename);


    FILE *f = fopen(file_path, "r");
    if (f == NULL) {
        ESP_LOGE(TAG, "Failed to open file for reading");
        return ESP_FAIL;
    }

    // 获取文件大小
    fseek(f, 0, SEEK_END); // 移动到文件末尾
    long file_size = ftell(f); // 获取文件大小
    fseek(f, 0, SEEK_SET); // 回到文件开头

    if (file_size < 0) {
        ESP_LOGE(TAG, "Failed to get file size");
        fclose(f);
        return ESP_FAIL;
    }

    // 检查缓冲区是否足够大
    if (output_size < (size_t)(file_size + 1)) { // +1 用于字符串结束符
        ESP_LOGE(TAG, "Output buffer is too small (required: %ld, provided: %d)", file_size + 1, output_size);
        fclose(f);
        return ESP_FAIL;
    }

    // 读取文件内容
    size_t bytes_read = fread(output, 1, file_size, f);
    if (bytes_read != file_size) {
        ESP_LOGE(TAG, "Failed to read file content");
        fclose(f);
        return ESP_FAIL;
    }

    // 添加字符串结束符
    output[file_size] = '\0';

    fclose(f);
    ESP_LOGI(TAG, "Read entire file: %ld bytes", file_size);
    return ESP_OK;
}



/**
 * 像指定文件写入数据
 * @param filename : 文件路径
 * @param data : 要写入的数据
 * @param isAppend : 是否为追内容，true:追加内容  false:覆盖内容
 */
esp_err_t SdCard::sdWriteFile(char *filename, char *data,bool isAppend)
{
    esp_err_t ret;
    char  file_path[50];
    char data1[100];
    sprintf(file_path, "%s/%s", MOUNT_POINT, filename);

    FILE *f =NULL;
    if(isAppend)
    {
        f = fopen(file_path, "a");
    }else{
        f = fopen(file_path, "w");
    }

    if (f == NULL)
    {
        ESP_LOGE(TAG, "Failed to open file for writing");
        return ESP_FAIL;
    }
    fprintf(f , data);
    fclose(f);
    ESP_LOGI(TAG, "File written");
    return ESP_OK;
}

官方代码应该是
https://github.com/espressif/esp-idf/blob/master/examples/storage/sd_card/sdmmc/main/sd_card_example_main.c
在这里插入图片描述

5.功能测试流程

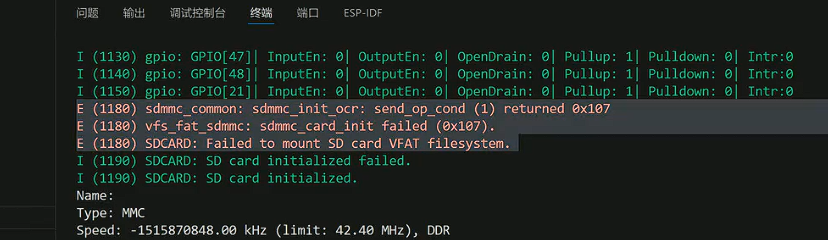

  1. 无卡测试：下载程序后，未插 SD 卡会触发初始化失败提示
    在这里插入图片描述

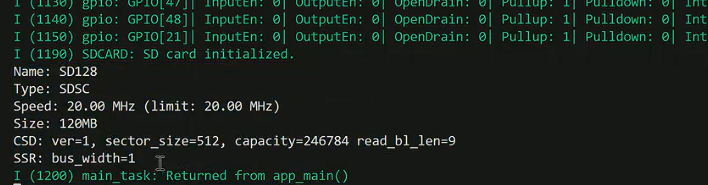

  2. 插卡测试：SD 卡字朝上插入卡槽（弹簧自锁），重新下载 / 复位，打印卡信息则初始化成功
    在这里插入图片描述

  3. 写文件测试：调用写文件方法，传入 test.txt 和 hello world，默认覆盖模式（false）；通过默认参数简化调用

  4. 读文件测试：定义 100 字节缓冲区，调用读文件方法，通过 printf 打印读取内容

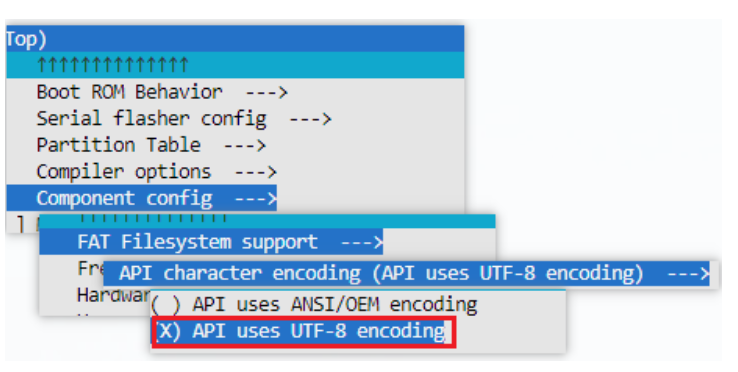

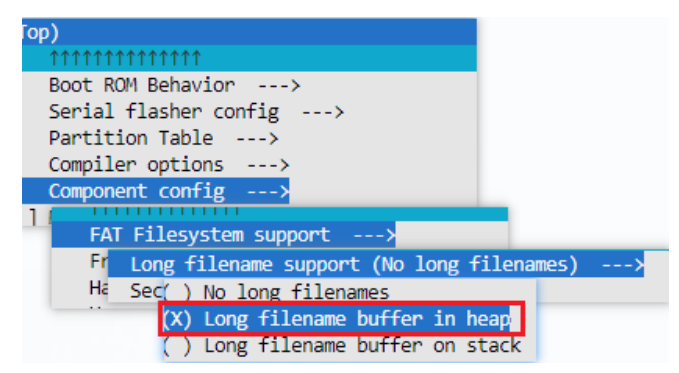

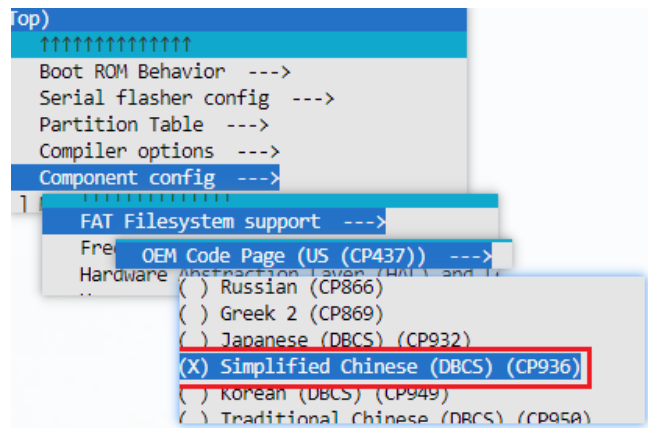

  5. 中文文件名支持：默认不支持中文，需通过 idf.py menuconfig 配置：

idf.py menuconfig
  • 进入 Component config → FAT Filesystem
  • 开启长文件名支持，设置编码格式为 UTF-8，勾选中文支持
  • 保存配置后重新编译下载，即可创建中文名称文件
    在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

SD 卡程序重构

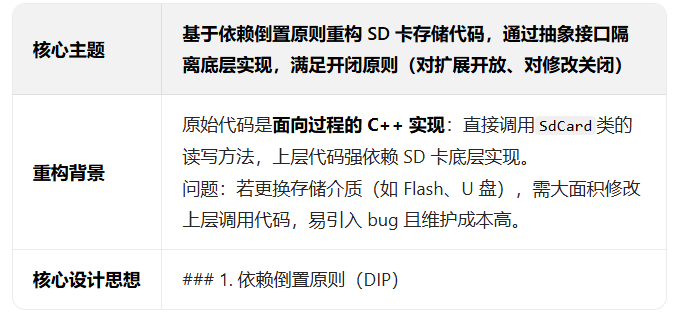

1.编程思想转变

从面向过程编程转变为依赖倒置的面向对象编程思想
在这里插入图片描述
核心规则：上层模块不依赖底层模块的具体实现，二者都依赖抽象接口；抽象不依赖细节，细节依赖抽象。
类比理解：
抽象接口 = 灯头 / 产品经理（标准协议 / 需求对接层）
底层实现 = 灯泡 / 程序员（具体功能执行者）
上层调用 = 导线 / 客户（只对接标准接口，不关心底层实现）

2.创建抽象类

file_interface.h

// file_interface.h
#pragma once
#include <cstddef>
#include <esp_err.h>

enum class SeekMode {
    SET = SEEK_SET,  // 从文件开头
    CUR = SEEK_CUR,  // 从当前位置
    END = SEEK_END   // 从文件末尾
};

class FileInterface {
public:
    virtual ~FileInterface() = default; // 基类的析构函数一定要是虚（virtual）函数，这样在销毁派生类的对象时才能正确调用派生类的析构函数

    virtual esp_err_t open(const char* filename, const char* mode) = 0;
    virtual esp_err_t close() = 0;


    // 原接口保留（可选，推荐改用新接口）
    virtual esp_err_t read_file( char* output, size_t output_size) = 0;
    virtual esp_err_t write_file( const char* data, size_t size) = 0;
    virtual esp_err_t read_line(int line_num, char *output, size_t output_size) = 0;//=0表示 纯虚函数（C++抽象方法）
    virtual esp_err_t seek(size_t offset,SeekMode mode) = 0;

};

这段代码是C++ 抽象接口类的典型实现，核心目的是定义一套「所有存储设备（SD 卡 / Flash/U 盘）都必须遵循的文件操作标准协议」，是依赖倒置原则的核心载体。

一、先讲 virtual：为啥要加这个关键字？
当你写 FileInterface* file = new SdCard(); 时（用基类指针指向子类对象），如果 open 方法不加 virtual，调用 file->open() 只会执行 FileInterface 里的（空）逻辑；加了 virtual，才会执行 SdCard 里重写的 open 逻辑 —— 这就是 virtual 的核心：让基类指针能调用到子类的具体实现。
二、再讲 = 0：这玩意儿是干啥的？
核心作用：给子类 “定规矩”—— 这个方法你必须实现，不实现就不让你用（编译报错）。
三、最后回答：这些方法是不是继承的对象必须强制定义？
只要子类继承了 FileInterface，就必须把这些带 = 0 的方法（open/close/read_file/write_file/read_line/seek）全都重写一遍，少一个都不行 —— 编译器会直接报错，不让你创建这个子类的对象。

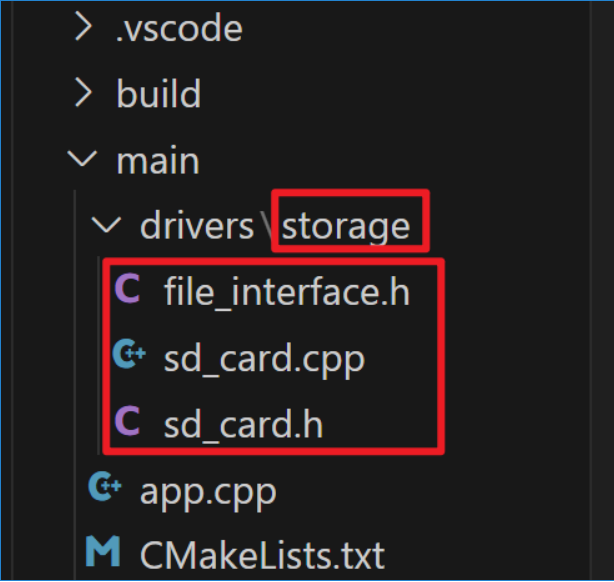

3.将 file_interface.h 和 sd_card 都放到 storage 目录下

在这里插入图片描述

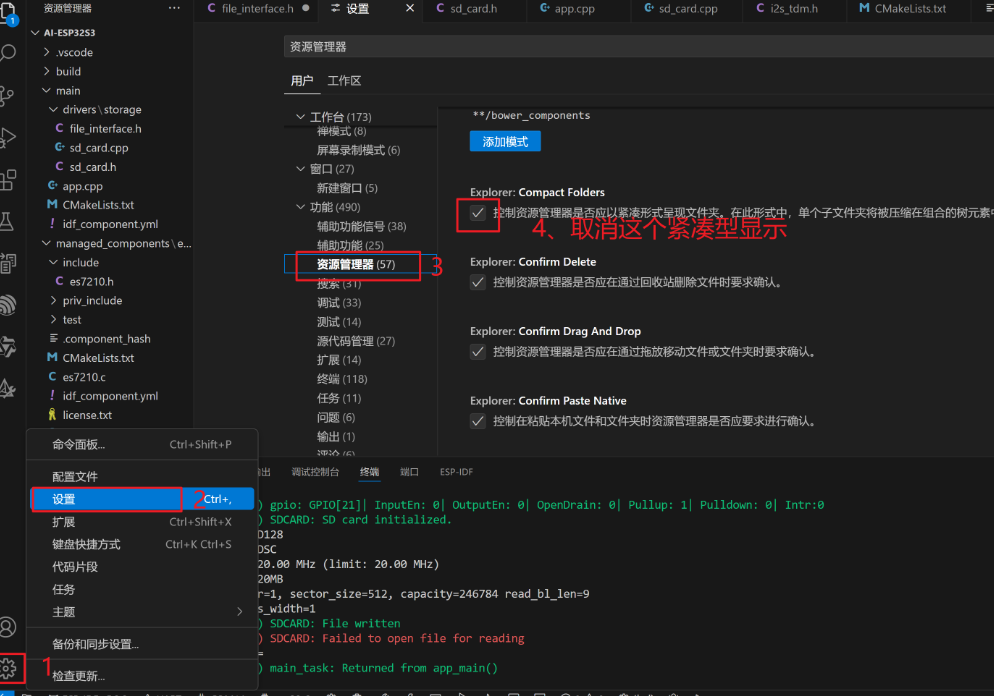

按照下面的步骤就不会显示drivers\storage了
在这里插入图片描述

4.改写sd_card.h

#pragma once
#include <esp_err.h>

#include "file_interface.h"

#define TAG "SDCARD"
#define SD_CARD_PIN_CLK  GPIO_NUM_47
#define SD_CARD_PIN_CMD  GPIO_NUM_48
#define SD_CARD_PIN_D0   GPIO_NUM_21
#define MOUNT_POINT "/sdcard"


class SdCard : public FileInterface
{
private:
    FILE* m_file = nullptr;
public:
    SdCard();
    ~SdCard();
    esp_err_t open(const char* filename, const char* mode) override;
    esp_err_t close() override;
    esp_err_t write_file(const char* data,size_t size ) override;
    esp_err_t read_file( char *output, size_t output_size) override;
    esp_err_t read_line(int line_num, char *output, size_t output_size) override;
    esp_err_t seek(size_t offset,SeekMode mode) override;
};

5.改写sd_card.cpp

#include "sd_card.h"
#include "esp_log.h"
#include "esp_err.h"
#include "driver/sdmmc_host.h"
#include "sdmmc_cmd.h"
#include "esp_vfs_fat.h"
#include <cstdio>
#include <cstring>

SdCard::SdCard()
{
    esp_err_t ret;
    esp_vfs_fat_sdmmc_mount_config_t mount_config = {
        .format_if_mount_failed = true,
        .max_files = 5,
        .allocation_unit_size = 16 * 1024
    };
    sdmmc_card_t *card;
    const char mount_point[] = MOUNT_POINT;
    sdmmc_host_t host = SDMMC_HOST_DEFAULT();
    sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();
    slot_config.width = 1;
    slot_config.cmd = SD_CARD_PIN_CMD;
    slot_config.clk = SD_CARD_PIN_CLK;
    slot_config.d0 = SD_CARD_PIN_D0;
    slot_config.flags |= SDMMC_SLOT_FLAG_INTERNAL_PULLUP;
    ret = esp_vfs_fat_sdmmc_mount(mount_point, &host, &slot_config, &mount_config, &card);

    if (ret != ESP_OK)
    {
        ESP_LOGE(TAG, "Failed to mount SD card VFAT filesystem.");
        ESP_LOGD(TAG, "SD card error: %s", esp_err_to_name(ret));
        /* code */
        ESP_LOGI(TAG, "SD card initialized failed.");

    }

    ESP_LOGI(TAG, "SD card initialized.");

    //打印SD卡信息
    sdmmc_card_print_info(stdout, card);

    // return ESP_OK;

}

SdCard::~SdCard()
{
}

esp_err_t SdCard::open(const char* filename, const char* mode) {

    char  file_path[50];
    sprintf(file_path, "%s/%s", MOUNT_POINT, filename);

    m_file = fopen(file_path, mode);
    return m_file ? ESP_OK : ESP_FAIL;
}

esp_err_t SdCard::close() {
    if (m_file) {
        fclose(m_file);
        m_file = nullptr;
    }
    return ESP_OK;
}


/** 读取指定行数据
 * file_path : 文件路径
 * line_num : 行号
 * output : 输出缓冲区
 * output_size : 输出缓冲区大小
 */
esp_err_t SdCard::read_line( int line_num, char *output, size_t output_size)
{
    char line[1000]; // 假设每行最大长度为 1000 字符
    int current_line = 0;

    char  file_path[50];
    char data1[100];

    if (output_size>(sizeof(line)-1))
    {
        return ESP_FAIL;
    }
    // 检查输出缓冲区是否足够大
    if (output_size < 1) {
        ESP_LOGE(TAG, "Output buffer size is too small");
        return ESP_FAIL;
    }

    // 逐行读取文件
    while (fgets(line, sizeof(line), m_file) != NULL) {
        current_line++;
        // 如果当前行是目标行
        if (current_line == line_num) {
            // 去掉行末的换行符（如果有）
            size_t len = strlen(line);
            if (len > 0 && line[len - 1] == '\n') {
                line[len - 1] = '\0'; // 去掉换行符
            }
            // 将目标行内容复制到输出缓冲区
            strncpy(output, line, output_size - 1);
            output[output_size - 1] = '\0'; // 确保字符串以 null 结尾
            return ESP_OK;
        }
    }


    // 如果文件行数不足
    if (current_line < line_num) {
        ESP_LOGE(TAG, "File has only %d lines, requested line %d", current_line, line_num);
        return ESP_FAIL;
    }

    return ESP_FAIL;
}


/**
 * 读取指定文件内容
 * @param filename : 文件路径
 * @param output : 输出缓冲区
 * @param output_size : 输出缓冲区大小
 */
esp_err_t SdCard::read_file(char *output, size_t output_size) {

    if (m_file == nullptr) {
        ESP_LOGE(TAG, "File not opened");
        return ESP_ERR_INVALID_STATE;
    }
    // 获取当前文件指针位置
    long current_pos = ftell(m_file);
    ESP_LOGD(TAG, "Current file position before read: %ld", current_pos);
    // 获取文件大小
    if (fseek(m_file, 0, SEEK_END) != 0) {
        ESP_LOGE(TAG, "Failed to seek to end");
        return ESP_FAIL;
    }
    long file_size = ftell(m_file);
    if (file_size < 0) {
        ESP_LOGE(TAG, "Failed to get file size");
        return ESP_FAIL;
    }
    // 重置文件指针
    if (fseek(m_file, 0, SEEK_SET) != 0) {
        ESP_LOGE(TAG, "Failed to seek to start");
        return ESP_FAIL;
    }
    // 检查缓冲区大小
    if (output_size < (size_t)(file_size + 1)) {
        ESP_LOGE(TAG, "Buffer too small (need %ld, have %d)",
                file_size + 1, output_size);
        return ESP_ERR_INVALID_SIZE;
    }
    // 读取文件内容
    size_t bytes_read = fread(output, 1, file_size, m_file);
    output[bytes_read] = '\0';  // 确保字符串终止


    ESP_LOGI(TAG, "Read %zu/%ld bytes: %.*s",
             bytes_read, file_size,
             (int)(bytes_read > 50 ? 50 : bytes_read), output);

    if (bytes_read != (size_t)file_size) {
        ESP_LOGW(TAG, "Partial read (expected %ld, got %zu)",
                file_size, bytes_read);
    }

    return ESP_OK;
}



/**
 * 像指定文件写入数据
 * @param filename : 文件路径
 * @param data : 要写入的数据
 * @param isAppend : 是否为追内容，true:追加内容  false:覆盖内容
 */
esp_err_t SdCard::write_file(const char*  data,size_t size)
{

    return fwrite(data, 1, size, m_file) == size ? ESP_OK : ESP_FAIL;
}

esp_err_t SdCard::seek(size_t offset,SeekMode mode) {
    if (!m_file) {
        return ESP_ERR_INVALID_STATE; // 文件未打开
    }

    int origin;
    switch (mode) {
        case SeekMode::SET: origin = SEEK_SET; break;
        case SeekMode::CUR: origin = SEEK_CUR; break;
        case SeekMode::END: origin = SEEK_END; break;
        default: return ESP_ERR_INVALID_ARG;
    }

    if (fseek(m_file, offset, origin) != 0) {
        return ESP_FAIL; // 移动失败
    }

    return ESP_OK;
}

6.改写CMakeList.txt

set(SOURCES "app.cpp"
    "drivers/storage/sd_card.cpp"
)

set(INCLUDE_DIRS "."
            "drivers"
            "drivers/storage"
)


idf_component_register(SRCS ${SOURCES}
                INCLUDE_DIRS ${INCLUDE_DIRS}
                )

7.测试代码

char buffer[100];

extern "C" void app_main(void)
{
    auto sdFile = std::make_shared<SdCard>();
    ESP_ERROR_CHECK(sdFile->open("文件111111.txt", "w+")); // 改为追加模式
    sdFile->write_file("Hello World!", strlen("Hello World!"));
    sdFile->read_file(buffer, sizeof(buffer));
    std::printf("buffer = %s\n", buffer);
    sdFile->close();
}

8.小结

表面变化：新增file_interface.h抽象接口，sd_card类继承该接口，sd_card.cpp仅微调（读写不再传路径，用文件句柄）；
核心变化：从「上层直接绑死 SD 卡」变成「上层只认通用接口，SD 卡只是接口的一个实现」，换存储介质（如 Flash）只需加新实现类，上层代码零修改。

有无总接口的开发场景对比

场景 无总接口（改写前） 有总接口（改写后）
新增 Flash 存储 1. 写 Flash 类；
2. 把上层所有调用SdCard的代码，逐行改成FlashCard；
3. 还要检查 Flash 类的方法名/参数是否和 SD 卡一致，不一致还要改		 1. 写 Flash 类（继承总接口）；
2. 只改一行：new SdCard() → new FlashFile()；
3. 不用改任何上层业务代码
同时用 SD 卡 + Flash 上层代码要分别记 SD 卡和 Flash 的调用方式，容易混（比如一个要传路径，一个不用） 上层用同一套调用逻辑，只是换个实现类，不用记两套规则
后期改需求（比如加 U 盘） 又要逐行改上层代码，改一处错一处，调试成本高 只加 U 盘实现类，改一行代码，几乎无调试成本
# c++ # 嵌入式
Logo
2048 AI社区

有“AI”的1024 = 2048，欢迎大家加入2048 AI社区

更多推荐

零样本学习:AI训练的革命性方向

传统的机器学习和深度学习方法通常需要大量的标注数据来训练模型，以使其能够对特定的任务进行准确的预测和分类。然而，在现实世界中，获取大量标注数据往往是昂贵、耗时且困难的。零样本学习（Zero-Shot Learning，ZSL）作为一种新兴的技术，旨在解决这一问题，使模型能够在没有见过特定类别的样本的情况下，仍然能够对这些类别进行分类和识别。本文的目的是全面深入地介绍零样本学习的原理、算法、应用和发

avatar 2048 AI社区
cover

数字员工如何通过AI销冠系统与AI提效软件系统推动企业智能化升级

avatar 2048 AI社区
cover

BitNet：1-bit大语言模型的高效推理框架详解

avatar 2048 AI社区
